Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Болото
Стадия разработки: Доразведка
Год открытия: 1993
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 3.32 км²
Азинское нефтяное месторождение
Азинское месторождение нефти в административном отношении находится на территории Сарапульского района Удмуртской Республики, в 15 км к северо-западу от г. Сарапул и в 70 км юго-восточнее от г. Ижевска. В непосредственной близости расположены село Девятово и поселок Дикуши.
Месторождение расположено в экономически обустроенном регионе. В 3 км юго-западнее проходит асфальтированное шоссе Ижевск–Сарапул. Вблизи месторождения хорошо развита сеть грунтовых дорог, которые зимой и в весеннее-осеннюю распутицу труднопроходимы для автотранспорта. В 10 км южнее месторождения проходит железнодорожная магистраль Казань-Екатеринбург. Ближайшая железнодорожная станция находится в г. Сарапул (15 км).
В орогидрографическом отношении район месторождения приурочен к водоразделу рек Кама и Иж. Гидрографическая сеть представлена р. Яромаска – правым притоком р. Кама.
Территория месторождения представляет собой слабохолмистую равнину, интенсивно расчлененную овражно-балочной сетью. Абсолютные отметки рельефа изменяются в пределах 102,0-176,3 м над уровнем моря. Склоны речных, овражно-балочных долин, в основном, задернованы. Крупные массивы леса отсутствуют, небольшие рощи встречаются по долинам рек и оврагов.

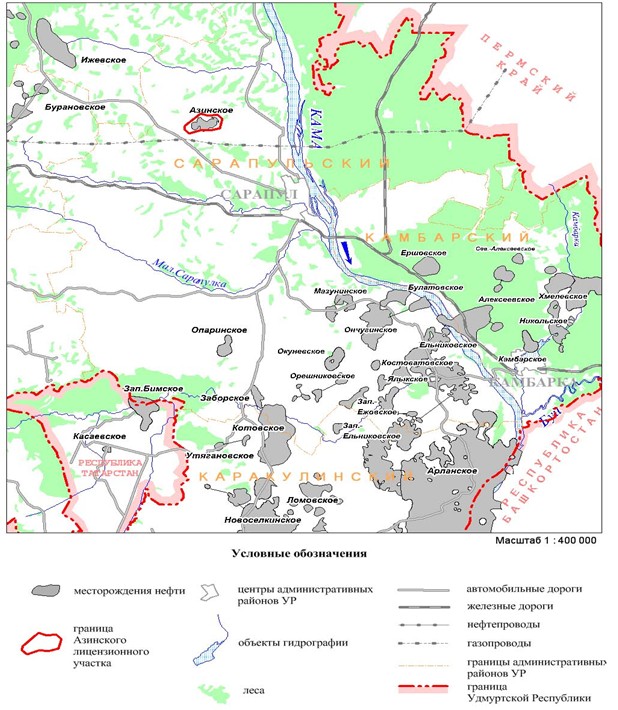

Рис. 1. Фрагмент ситуационной схемы размещения месторождений углеводородного сырья Удмуртской Республики
Краткая литолого-стратиграфическая характеристика разреза
На Азинском месторождении глубокими скважинами вскрыты осадочные отложения рифейского, девонского, каменноугольного, пермского и четвертичного возраста. Максимальная вскрытая бурением толщина разреза составляет 4214 м (скв. 133), вскрыты отложения прикамской подсерии рифея.
Стратиграфическое расчленение и описание разреза приводится в соответствии:
– со стратиграфической схемой, принятой Всероссийским совещанием «Стратиграфия, палеонтология и перспективы нефтегазоносности рифея и венда восточной части Восточно-Европейской платформы» (Уфа, 7-11 июня 1999 г.), утверждённой Межведомственным Стратиграфическим Комитетом России 28 января 2000 г.;
– с унифицированной стратиграфической шкалой, соответствующей «Стратиграфическим подразделениям венда-триаса Русской платформы и Волго-Уральской нефтегазоносной провинции», принятой в соответствии с решением МСК от 2002 г.;
– с общей (Восточно-Европейской) стратиграфической шкалой верхнего отдела пермской системы, принятой на расширенном заседании Бюро МСК 08.04. 2005 г.
Литолого-стратиграфическая характеристика основана на макроскопическом описании керна, а также на материалах межскважинной корреляции маркирующих границ с соседними изученными месторождениями.
В целом геологический разрез месторождения является типичным для северных районов Волго-Уральской нефтегазоносной провинции.
Индексация пластов приводится согласно общепринятой в пределах Удмуртской Республики.
Ниже приводится краткая характеристика вскрытой части осадочного чехла месторождения.
ПРОТЕРОЗОЙСКАЯ ЭРАТЕМА
РИФЕЙ (R1)
Отложения рифейского возраста, составляющие рифейский структурный этаж комплекса осадочного чехла, вскрыты в одной скв.133 и представлены прикамской и орьебашской подсериями.
Прикамская подсерия представлена минаевской и ротковской свитами.
Породы ротковской свиты представлены преимущественно мелкозернистыми песчаниками полевошпат-кварцевого состава, от кирпично-красных разностей средней плотности до розовых плотных, слоистых, кварцевых с подчинёнными прослоями алевролитов, гравелитов, мелкогалечниковых конгломератов и аргиллитов.
Вскрытая бурением толщина пород ротковской свиты в скв. 133 составляет 329,9 м.
Породы минаевской свиты представлены светло-серыми, розовыми и красно-бурыми полевошпат-кварцевыми алевролитами с тонкими прослоями доломитов и песчаников. Доломиты серые, зернистые, слоистость крутопологая до вертикальной (складки смятия), со следами завихрения среза, с многочисленными линзами, с прослоями чешуйчатых глин. Песчаники розовые, красно-кирпичные, мелкозернистые, с известковистым цементом, плотные, слоистость горизонтальная за счет разности цветов.
Толщина минаевской серии в скв. 133 составляет 431,8 м.
Орьебашская подсерия представлена калтасинской свитой, которая состоит из саузовской, арланской и ашитской подсвит.
Саузовская подсвита сложена доломитами и известняками, внизу содержащими прослои тёмно-серых (до чёрных) аргиллитов и редких полевошпат-кварцевых алевролитов.
Доломиты мелкозернистые и зернистые серые и светло-серые, разнородные, крепкие и средней крепости, участками заглинизированные темно-зелеными глинами, с множеством тонких прослоев аргиллита темно-серого плитчатого, крепкого, по которым легко колются, участками окремнелые. Слоистость от полого-штриховой до линзовидно-пологоволнистой и со следами выклинивания, взмучивания, среза и огибания доломитовых галек, присутствуют следы корешков, текстурных нарушений. По трещинам заполнения – известняк светло-серый, кристаллический.
Известняки светло-серые, тёмно-серые, скрыто- и мелкокристаллические, с редкими крупными кавернами, заполненными кальцитом, плотные, крепкие, слоистость пологоволнистая за счет прослоев аргиллита черного.
Алевролиты темно-серые, чёрные, с глинистым цементом, крепкие, заглинизированные, мелкозернистые, однородные, по плотности слацеватые, с включениями и прожилками кальцита, слоистость пологая, с прослоями окремненного алевролита красноватого цвета.
Аргиллиты темно-серые, черные, доломитизированные, плитчатые, крепкие.
Толщина саузовской подсвиты в скв. 133 составляет 839,2 м.
Арланская подсвита представлена полевошпат-кварцевыми и аркозовыми алевролитами, аргиллитами (часто содержащими микрофоссилии, названные пальниковскими) и разнозернистого песчаника серого цвета с известковистым цементом, а также доломитами с прослоями известняка серого кристаллического.
Алевролит светло-серый, серый, мелкозернистый, разнозернистый, с небольшими прослоями аргиллита.
Аргиллит серый, темно-серый, зеленоватый, до сиреневого оттенка, иногда доломитизированный, плотный, крепкий, с включениями алевролита, с поперечными прожилками кварцевого песчаника, слоистость горизонтальная за счет более темных прослоек известняка доломитизированного, с множеством прослоев и поперечных прожилок наполнения доломита серого, с отдельными прослоями известняка кристаллического светло-серого по 1-2 см.
Доломит серый, темно-серый, мелкозернистый, плотный, крепкий, однородный, известковистый, иногда заглинизированный, с прослоями аргиллита темно-серого, битуминизированного, средней крепости.
Толщина арланской подсвиты в скв.133 составляет 563,0 м.
Ашитская подсвита сложена в основном доломитами, содержащими прослои аргиллитов.
Толщина ашитской подсвиты в скв. 133 составляет 12,0 м.
ВЕНД (V)
Отложения вендского возраста, составляющие вендский структурный этаж комплекса осадочного чехла, на данном участке отсутствуют.
ПАЛЕОЗОЙСКАЯ ЭРАТЕМА
Палеозойская эратема представлена отложениями среднего и верхнего отделов девонской, каменноугольной и пермской систем, составляющими палеозойский структурный этаж комплекса осадочного чехла.
ДЕВОНСКАЯ СИСТЕМА (D)
СРЕДНИЙ ОТДЕЛ (D2)
В составе отдела выделяются эйфельский и живетский ярусы.
Эйфельский ярус (D2ef) представлен песчаниками с прослоями аргиллитов. Толщина яруса в скв.133 составляет 15 м.
Живетский (D2zv) ярус выделяется в объеме старооскольского надгоризонта, расчленённого на ардатовский и муллинский горизонты.
Отложения живетского яруса представлены песчаниками, алевролитами с прослоями аргиллитов. Песчаники cветло-серые, серые, кварцевые, мелкозернистые, однородные. Алевролиты тёмно-серые, зеленовато-серые, кварцевые, мелко-крупнозернистые, песчанистые, разнозернистые. Аргиллиты зеленовато-серые, тёмно-коричневато-серые, тёмно-серые, неравномерно алевритистые. Толщина в скв.133 муллинского горизонта составляет 10 м, ардатовского – 31 м.
ВЕРХНИЙ ОТДЕЛ (D3)
Представлен отложениями франского и фаменского ярусов.
В составе франского (D3f) яруса выделяются три подъяруса: нижний, средний и верхний.
Нижний подъярус включает в себя надгоризонт коми с пашийским и тиманским горизонтами.
Отложения пашийского горизонта представлены алевролитами, песчаниками и аргиллитами. Алевролиты светло-серые со слабым зеленоватым оттенком, кварцевые, тонкозернистые, глинистые. Песчаники светло-серые, среднезернистые, переслаивающиеся с зеленовато-серым аргиллитом.
Толщина отложений достигает до 36,5м (скв.102).
В разрезе тиманского горизонта выделяются две пачки: нижняя терригенная и верхняя карбонатная. Терригенная пачка тиманского горизонта сложена аргиллитами, алевролитами и песчаниками. Аргиллиты зеленые, темно-серые, плитчатые, однородные. Алевролиты светло-серые, однородные, разнозернистые, глинистые, крепкие. Песчаники светло-серые, кварцевые, мелкозернистые, крепкие. В разрезе тиманского горизонта выделяется нефтеносный пласт Д0, который сложен песчаниками мелкозернистыми, крепкими.
Верхняя карбонатная пачка представлена известняками серыми, слабопористыми, пелитоморфными с включениями криноидей и обломков брахиопод, с переслаиванием аргиллитов зеленовато-серых, слабо известковистых.
Толщина отложений тиманского горизонта составляет 22,4-24,6 м.
Среднефранские отложения представлены в объёме российского надгоризонта (саргаевский и доманиковый горизонты).
Отложения саргаевского горизонта представлены известняками буровато-серыми, пелитоморфными, плотными, кристаллическими с прослоями темно-серых, слоистых, плитчатых, углистых аргиллитов.
Толщина отложений саргаевского горизонта составляет 8,7-11,2 м.
Доманиковые отложения представлены известняками темно-серыми, мелкозернистыми, участками органогенно-обломочными, глинистыми, кремнистыми, с прослоями черных глинисто-битуминозных сланцев, аргиллитов.
Толщина отложений доманикового горизонта изменяется от 30,1 до 37,6 м.
Верхнефранский подъярус выделяется в объёме донского надгоризонта (мендымского, воронежского, евлановского и ливенского горизонтов).
Мендымский горизонт сложен известняками серыми, глинистыми, с прослоями зеленовато-серых мергелей, аргиллитов, глинисто-известковых сланцев.
Толщина горизонта – 24,4-26,4 м.
Воронежский, евлановский и ливенский (нерасчлененные) горизонты представлены известняками серыми, коричневато-серыми, плотными, слоистыми, глинистыми, неравномерно битуминозными, с подчиненными прослоями глинистых сланцев и аргиллитов.
Толщина отложений – 31,1-37,7 м.
Фаменский ярус (D3fm) представлен отложениями липецкого, орловского изаволжскогонадгоризонтов. Отложения фаменского яруса сложены известняками темно-серыми, с коричневатым оттенком, битуминозными, неравномерно глинистыми, с редкими прослоями доломитов и темно-серых плитчатых, известковистых аргиллитов.
Толщина отложений заволжского горизонта составляет 15,9-18,7 м, средне-нижнефаменских – 26,9-31,1 м.
КАМЕННОУГОЛЬНАЯ СИСТЕМА (С)
Нижний отдел представлен турнейским, визейским и серпуховским ярусами.
Турнейский ярус (C1t) представлен отложениями ханинского и шуриновского надгоризонтов.
Ханинский надгоризонт представлен нерасчлененными малевским и упинским горизонтами.
Шуриновский надгоризонт представлен кизеловским и черепетским горизонтами.
Литологически турнейский ярус сложен известняками серыми, зеленовато-серыми, детритовыми, доломитизированными, глинистыми, в верхней части прослои аргиллитов.
Толщина яруса составляет 284,6-295,4 м.
Визейский ярус (C1v) представлен отложениями кожимского и окского надгоризонтов.
В составе кожимского надгоризонта выделяются радаевский и бобриковский горизонты. Отложения косьвинского горизонта полностью отсутствуют, вследствие регионального предвизейского размыва.
Радаевский горизонт представлен переслаиванием песчаников, алевролитов и аргиллитов. Алевролиты и песчаники серые, темно-серые, кварцевые, мелкозернистые, прослоями разнозернистые. Аргиллиты тёмно-серые, чёрные, углистые, неравномерно алевритистые, плитчатые.
Бобриковский горизонт представлен песчаниками, алевролитами и аргиллитами. Песчаники серые, мелкозернистые, крепкие. Алевролиты тёмно-серые, мелкозернистые. Аргиллиты тёмно-серые, черные, плитчатые, углистые.
Окский надгоризонт представлен в составе тульского горизонта и нерасчлененных алексинского, михайловского и веневского горизонтов.
Тульский горизонт сложен двумя пачками: нижняя – терригенная и верхняя – карбонатная.
Карбонатная пачка представлена известняками темно-серыми, зернистыми, с тонкими прослойками аргиллитов.
Терригенная пачка сложена песчаниками, алевролитами и аргиллитами. Песчаники светло-серые, серые, буровато-серые, кварцевые, мелкозернистые, массивные. Алевролиты темно-серые, мелкозернистые. Аргиллиты темно-серые, комковатые, плотные.
Общая толщина радаевского, бобриковского и тульского горизонтов составляет 91,2-107,2 м.
Отложения алексинского горизонта представлены в основном известняками, в самой нижней части отмечаются прослои терригенных пород: аргиллитов темно-зеленовато-серых, алевритистых, плитчатых и алевролитов, песчаников кварцевых, темно-зеленовато-серых, разнозернистых.
Отложения вышележащих нерасчлененных михайловского и веневского горизонтов представлены переслаиванием известняков и доломитов. Известняки коричневато-серые, тёмно-серые, органогенные, микро-тонкозернистые, неравномерно доломитизированные, окремнелые, плотные, прослоями пористые. Доломиты серые, коричневато-серые, микро-тонкозернистые, реже разнозернистые, прослоями окремнелые, сульфатизированные, с включениями ангидрита.
Толщина терригенной части алексинского горизонта составляет 13,3-20,5 м, толщина веневского, михайловского горизонтов и карбонатной части алексинского горизонта изменяется от 126,8 до 137,8 м.
Серпуховский ярус (C1s) сложен известняками и доломитами. Известняки светло-серые, серые, мелкозернистые, плотные и пористые. Доломиты светло-серые, серые, микро-тонкозернистые, прослоями мелкозернистые, неравномерно известковистые, плотные, пористые, с включениями ангидрита.
Толщина отложений серпуховского яруса изменяется от 85,3 до 101 м.
СРЕДНИЙ ОТДЕЛ (C2)
Средний отдел представлен башкирским и московским ярусами.
Башкирский ярус (C2b) представлен известняками светло-серыми, серыми, мелкокристаллическими, крепкими, местами кавернозными, плотными, с тонкими прослойками аргиллита.
Толщина отложений изменяется от 58,7 до 62,6 м.
Московский ярус (C2m) включает в себя верейский, каширский, подольский и мячковский горизонты.
Верейский горизонт сложен переслаиванием известняков и аргиллитов с прослоями доломитов. Известняки светло-серые, серые, мелкокристаллические, скрытокристаллические, ракушечники, крепкие, с прослойками алевролита. Аргиллиты темно-серые, черные, тонкоплитчатые, плитчатые. Доломиты серые, темно-серые, глинистые.
Толщина верейского горизонта составляет 51-54,3 м.
Каширский горизонт представлен известняками с прослоями доломитов. Известняки светло-серые, органогенно-обломочные, от мелкокристаллического до скрытокристаллического, с тонкими прослойками аргиллитов. Доломиты серые, микрозернистые, кавернозные.
Толщина отложений каширского горизонта изменяется от 67,2 до 82,5 м.
Подольский и мячковский горизонты представлены частым переслаиванием известняков и доломитов.
Известняки светло-серые, тёмно-серые, органогенные, реже микро-тонкозернистые, прослоями доломитистые, плотные.Доломиты светло-серые, коричневато-серые, тёмно-серые,разнозернистые, известковистые.Отмечаются включения ангидрита, кремня и сланцев.
Толщина отложений подольского горизонта изменяется от 36,9 до 44,1 м.
Толщина отложений мячковского горизонта изменяется от 77 до 82,4 м.
ВЕРХНИЙ ОТДЕЛ (C3)
Верхний отдел представлен касимовским (C3k) и гжельским (C3g) ярусами.
Отложения представлены доломитами коричневато-серыми, тёмно-серыми, часто известковистыми, окремнелыми и известняками серыми, желтовато-серыми, мелкозернистыми, органогенными, в разной степени доломитизированными. Отмечаются прослои, включения ангидрита.
Толщина отложений верхнего отдела каменноугольной системы изменяется от 187,8 до 197,6 м.
ПЕРМСКАЯ СИСТЕМА (P)
Нижний отдел представлен ассельским (P1a), сакмарским (P1s), артинским (P1ar), кунгурским (P1k) и уфимским (P1u) ярусами.
Отложенияассельского ярусапредставлены доломитами светло-коричневато-серыми, разнозернистыми, окремнелыми с прослоями известняков серых, темно-серых, микро-тонкозернистых, в верхней части с прослоями ангидритов и глин.
Толщина ассельского яруса изменяется от 67,3 до 77 м.
Отложения сакмарского яруса представлены в нижней части доломитами с прослоями ангидритов и глин, в верхней части – известняками органогенными.
Толщина сакмарского яруса составляет 115,2-124,8 м.
Отложения артинского и кунгурского ярусов представлены доломитами с прослоями ангидритов и аргиллитов.
Доломиты серые, темно-серые, микрозернистые, глинистые, плотные, прослоями алевритистые, с включениями ангидрита, гипса. Аргиллиты серые, зеленовато-серые, алевритистые.
Толщина отложений артинского и кунгурского ярусов изменяется от 49,9 до 61,4 м.
Отложения уфимского яруса (соликамский, шешминский горизонты) представлены в нижней части известняками, доломитами с прослоями алевролитов и аргиллитов; в верхней части – красноцветными песчаниками, аргиллитами, глинистыми алевролитами с включениями гипсов.
СРЕДНИЙ (Р2), ВЕРХНИЙ(P3) ОТДЕЛЫ
Средний отдел представлен казанским (Р2kz) и уржумским (Р2ur) ярусами. Верхний отдел представлен северодвинским (P3sd) и вятским (P3vt) ярусами.
Отложения представлены красноцветными отложениями: чередованием прослоев глин, песчаников, алевролитов, реже известняков.
Толщина отложений среднего и верхнего отделов, уфимского яруса нижнего отдела составляет 384,8-442,6 м.
ЧЕРВЕРТИЧНАЯ СИСТЕМА (Q)
Четвертичные отложения представлены глинами, суглинками, супесями, песками с прослоями галечников. Толщина отложений 10-20 м.
Краткая характеристика продуктивного пласта
Для характеристики строения разреза продуктивных отложений составлены схемы корреляции (Граф. 3, папка 1) и геологические профили (Граф. 7, папка 1).
Промышленная нефтеносность пород связана с терригенными отложениями тиманского (пласт Д0) горизонта франского яруса верхнего девона.
Пласт Д0 прослеживается по всей площади месторождения, сложен песчаниками.
Общая толщина пласта изменяется от 1,6 до 4,5 м. Проницаемая часть пласта состоит из одного-двух прослоев толщиной от 1,2 до 4,5 м. Эффективная толщина пласта колеблется от 1,6 до 4,5 м.
По ГИС пласт нефтенасыщенный в 12 скважинах, расположенных в пределах лицензионного контура и водонасыщенный в скв.100 за пределами контура месторождения и лицензионной границы.
Толщина нефтенасыщенной части пласта изменяется от 1,6 до 4,5 м.
Основные особенности тектонического строения
В тектоническом отношении Азинское месторождение расположено в центральной части Верхнекамской впадины, в Сарапульской впадине, в пределах Иванаевского вала, в зоне развития Камско-Кинельской системы прогибов. По тектонической схеме и схеме нефтегазогеологического районирования Удмуртской Республики (под редакцией В.М. Проворова, 2001 г.) месторождениерасположено в пределах Сарапульской зоны Бородулинско-Фокинского нефтегазоносного района Верхнекамской нефтегазоносной области (Рис. 2).

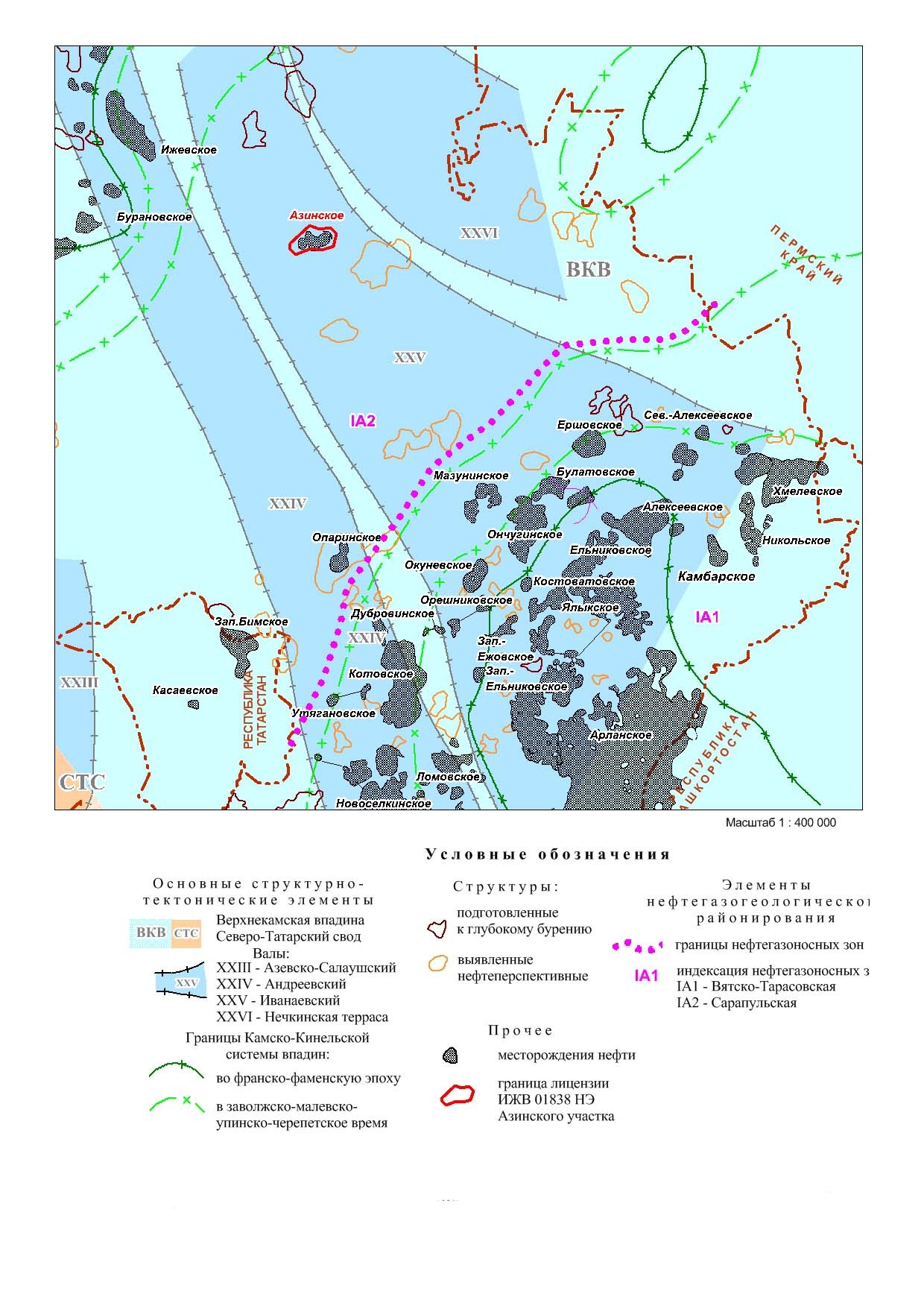

Рис.2.Фрагмент схемы «Тектоническое нефтегазогеологическое районирование Удмуртской Республики», подготовленной ФГУП НПЦ «Недра» КамНИИКИГС в 2001 г.
Верхнекамская впадина является крупной наложенной структурой I порядка, которая зародилась в эйфельское время на месте вендской синеклизы, возникшей в результате диференцированных тектонических движений отдельных выступов фундамента. Как область интенсивного погружения, впадина фиксируется только в палеоструктурном плане эйфельских и живетских отложений среднего девона. На исследуемом участке Верхнекамская впадина выделяется как структура, наложенная на рифейский Камско-Бельский (Калтасинский) авлакоген.
В разрезе Верхнекамской впадины выделяют два структурных этажа: нижний – кристаллический фундамент, а верхний – слагают осадочные отложения рифейского и палеозойского комплексов.
Западная граница впадины с Татарским сводом проходит по линии Удмуртского глубинного разлома, который протягивается почти в меридианальном направлении в 30-40 км к западу от г. Ижевска. Разлом представляет собой полосу интенсивного дробления пород фундамента шириной около 10 км.
В современных представлениях, основанных на данных бурения, региональных геофизических исследований (КМПВ, гравиразведка) и региональных сейсмических исследований (региональный сейсморазведочный профиль IV-IV' "Кильмезь-Николо-Берёзовка" и региональный сейсморазведочный профиль X-X'), кристаллический фундамент разбит многочисленными разломами северо-восточного и северо-западного направлений на блоки и имеет сложное строение. Абсолютные отметки поверхности кристаллического фундамента в пределах Нижнекамской межблоковой зоны дислокаций колеблются от -1820 м до -5200 м. Глыбовая тектоника нижнего структурного этажа прослеживается в вышележащих отложениях в виде пликативных форм, амплитуда которых уменьшается снизу вверх. Неоднородности рельефа фундамента снивелированы мощной толщей вендско-рифейских отложений, крутизна погружения которых компенсируется увеличением толщины их вглубь Камско-Бельского (Калтасинского) авлакогена.
Камско-Бельский (Калтасинский) авлакоген имеет раннерифейское время заложения, является крупной отрицательной структурой. Авлакоген выполнен мощной толщей пород (9100 м по сейсмическим данным р.с.п. IV-IV') рифейского возраста прикамской и орьебашской подсерий. Максимально вскрытая толщина рифейских отложений в скв.133 Азинского месторождения – 2175,9 м (Прил.2). Поверхность рифейских структурных образований имеет сглаженный характер, по сравнению с рельефом кристаллического фундамента. Глубина залегания фундамента составляет 4,5-5,3 км (Б.П.Белышев).
В протерозойских отложениях по данным сейсморазведочных работ выявлен Пальниковский выступ, осложненный несколькими поднятиями. Прикамские отложения в районе выступа нарушены сбросом амплитудой 80 м, западный блок приподнят. В пределах восточного блока выделяется Азинско-Пальниковская структура, которая по отражающему горизонту VI3 внутри калтасинских отложений представляет собой вытянутое в субширотном направлении поднятие длиной 14 км, шириной 5 км и амплитудой 336 м.
Вендский структурный этаж, представленный только породами верхневендского возраста, имеет спорадический характер распространения, на площади работ он отсутствует.
Структурный план палеозойских отложений в значительной степени определяется положением площади относительно Камско-Кинельской системы прогибов (ККСП). Согласно схемы строения верхнедевонско-турнейского палеошельфа (В.М.Проворов), исследуемая площадь расположена в поле развития глубоководной зоны Сарапульской ветви ККСП, которая заполнена терригенно-карбонатными осадками турнейского возраста, где развиваются тектонические структуры, в строении которых наблюдается совпадение структурных планов по всем горизонтам палеозоя.
В конце раннепермского времени произошла существенная перестройка структурного плана впадины, обусловленная поднятиями центральных районов Русской платформы.
На исследуемой площади по палеозойским отложениям закартирована структура II порядка – Иванаевский вал, осложнённая структурами III порядка – Азинским, Полуденным, Ново-Пальниковским поднятиями тектонического и тектоно-седиментационного типа с относительным совпадением структурных планов по опорным отражающим горизонтам. Нефтеносность тиманских отложений установлена только на Азинском поднятии тектонического происхождения.
По кровле продуктивного пласта Д0 тиманского горизонта франского яруса, построенного по данным НВСП в скв.133, 1339 и подсчета запасов 2003 г. (Граф.5, папка 1) Азинское поднятиепредставляет собой брахиантиклинальную складку субширотного простирания. Размеры структуры в пределах замкнутой изогипсы -1820 м составляют 3,05×1,02 км, амплитуда – 15 м.
Азинское поднятие осложнено четырьмя куполами: западным (район скв. 1331), двумя центральными (районы скв. 98, 1333) и восточным (район скв. 101).

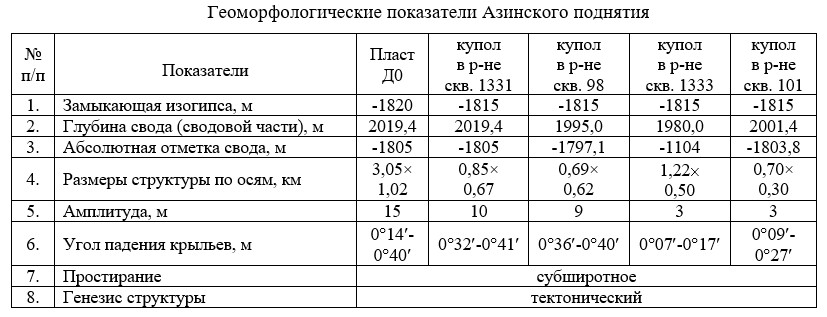

Геоморфологические показатели и параметры пласта Д0 и четырёх куполов Азинского поднятия приведены в таблице 1.
НЕФТЕНОСНОСТЬ
Азинское месторождение контролируетсяодноименным поднятием тектонического генезиса.
Промышленно-нефтеносными на месторождении являются терригенные отложения тиманского (пласт Д0) горизонта франского яруса верхнего девона.
При подсчете 2003 г. основой для построения подсчетного плана служила структурная карта по кровле продуктивного пласта Д0, построенная по данным глубокого бурения и сейсмическим материалам НВСП (2001-2002 гг.).
Особенностью геологического строения тиманской залежи является наличие тектонического дизъюнктивного нарушения на северо-восточном крыле Азинского поднятия в районе скв.147, которое закартировано материалами НВСП и подтверждено низким гипсометрическим положением пласта Д0 по материалам ГИС в скв.147.
После утверждения запасов ЦКЗ (2003 г.) на Азинском месторождении дополнительные геолого-геофизические исследования не проводились, велась только промышленная эксплуатация тиманского (кыновского) объекта.
В основу структурных построений настоящего подсчета запасов (2015 г.), в связи с отсутствием современных сейсморазведочных работ, положена структурная карта по кровле продуктивного пласта Д0 из подсчета запасов 2003 г., построенная с учетом работ НВСП и глубокого бурения.
Всего на месторождении в отложениях тиманского горизонта франского яруса выявлена одна нефтяная залежь (пласт Д0), разделенная тектоническим нарушением на два участка с разным гипсометрическим положением условного контура нефтеносности.

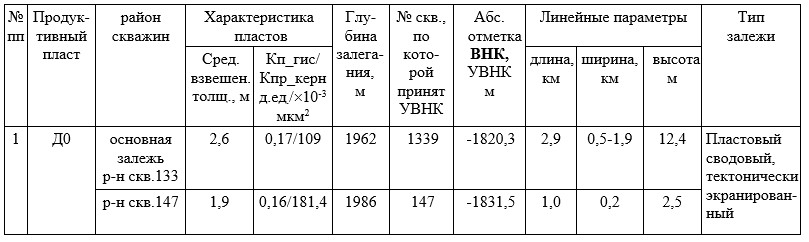

Показатели линейных характеристик залежи нефти тиманского горизонта представлены в таблице 2.
Промышленная нефтеносность пласта Д0 установлена по данным ГИС,подтверждена испытаниями в эксплуатационной колонне и результатами эксплуатации.
Основная залежь нефти пласта Д0 в районе скв.133 вскрыта 11 скважинами, которые вскрыли нефтяную часть пласта.Водоносыщенная часть пласта вскрыта за пределами Азинской структуры в скв. 100 на абсолютной отметке -1822,1 м.
Пласт состоит из одного-двух проницаемых прослоев толщиной1,2 - 4,5 м. Эффективная и нефтенасыщенная толщина пласта в пределах залежи составляет 1,6-4,5 м.
По данным ГИС ВНК не подсечен ни в одной из пробуренных скважин.
ВНК залежи принят условно на абсолютной отметке -1820,3 м – по подошве нефтенасыщенного пласта в скв. 1339, при эксплуатации которого в интервале с абсолютными отметками -1815,5-1820,5 м получен приток безводной нефти с начальным дебитом 12,1 м3/сут.
Подошва нефтенасыщенного пласта вскрыта на отметках от -1808,8 до -1820,3 м.
При испытании пласта в эксплуатационной колонне получены притоки безводной нефти:
– в скв.98 из интервала с абсолютными отметками -1807,9-1811,9 м – дебитом 17 м3/сут на штуцере диаметром 14 мм.
– скв. 101 из интервала с абсолютными отметками -1814,2-1818,2 м – дебитом 6,8 м3/сут на штуцере диаметром 5 мм.
– скв. 133 из интервала с абсолютными отметками -1815,6-1820,8м – дебитом 9,9 м3/сут при депрессии 5 МПа.
В настоящее время пласт эксплуатируется в девяти скважинах. Шесть скважин (1331, 1332, 1333, 1334, 1338, 1339) эксплуатируют пласт безводной нефтью с начальными дебитами от 5,0 до 30,1 т/сут. Две скважины (98, 101) эксплуатируют пласт нефтью с незначительной обводненностью от 2,8 до 6,5% с начальными дебитами от 12,9 до 17,9 т/сут. Скв.1340 эксплуатируется открытым забоем с начальным дебитом безводной нефти 13,2 т/сут .
В пределах контура нефтеносности нефтенасыщенная толщина по скважинам изменяется от 1,6 до 4,5 м, средневзвешенная нефтенасыщенная толщина составляет2,6м.Тип залежи – пластовый сводовый тектонически экранированный.
Небольшой участок залежи на юге выходит за пределы лицензионного участка ИЖВ 01838 НЭ и находится в нераспределенном фонде недр.
Залежь нефти пласта Д0 в районе скв.147 в результате тектонического нарушения оказалась опущенной по кровле пласта на ~10 м.
ВНК принят условно на отметке -1831,5 м – по подошве нефтенасыщенного пласта по ГИС в скв.147, где при испытании в эксплуатационной колонне из интервала с абсолютными отметками -1828,5-1831,5 м получен приток воды с пленкой нефти дебитом 3,2 м3/сут при Ндин.=1105 м.
В пределах контура нефтеносности нефтенасыщенная толщина пласта составляет 2,5 м,средневзвешенная нефтенасыщенная толщина – 1,9 м (Табл.10.5). Тип залежи – пластовый сводовый, тектонически экранированный.
Источник: Подсчет запасов и ТЭО КИН Азинского нефтяного месторождения Удмуртской Республики. Лицензия ИЖВ 01838 НЭ. Договор 101-В/01. Юсупова Р.З., Пуртова Т.Н., Кафичев Д.В. 2015
