Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Добыча МУН
Год открытия: 1991
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 10.62 км²
Бадьюское нефтяное месторождение
В административном отношении Бадьюское нефтяное месторождение расположено на территории Усинского района Республики Коми. Ближайший населенный пункт – город Усинск, расположенный на расстоянии 60 км к югу (рис. 1), является крупным промышленно-транспортным узлом, административно-хозяйственным центром Северного нефтедобывающего района.
Территория, подчиненная городу Усинску, расположена на северо-востоке Республики Коми в бассейне средней Печоры и ее притока реки Усы. В городе Усинске действует круглогодичный аэропорт, речной порт, железнодорожная станция, связанная веткой Усинск-Сыня с железнодорожной магистралью Воркута-Москва, сеть шоссейных дорог, соединяющих Усинское, Возейское и Харьягинское нефтяные разрабатываемые месторождения. В районе действует ЛЭП-220 Квт Печорской ГРЭС; функционирует магистральный нефтепровод Усинск-Ухта-Ярославль, газопровод для транспорта попутного газа до г. Печоры, межпромысловые нефтепроводы, по которым нефть поступает на головные сооружения с близлежащих месторождений.
В географическом отношении рассматриваемый район расположен в Большеземельской тундре Печорской низменности.

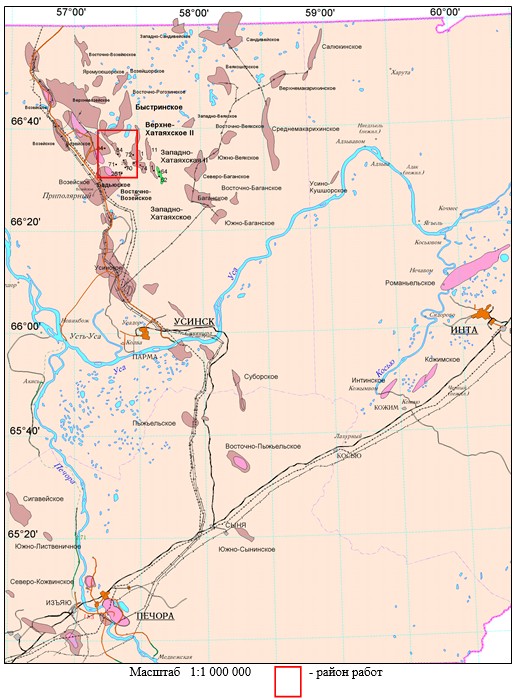

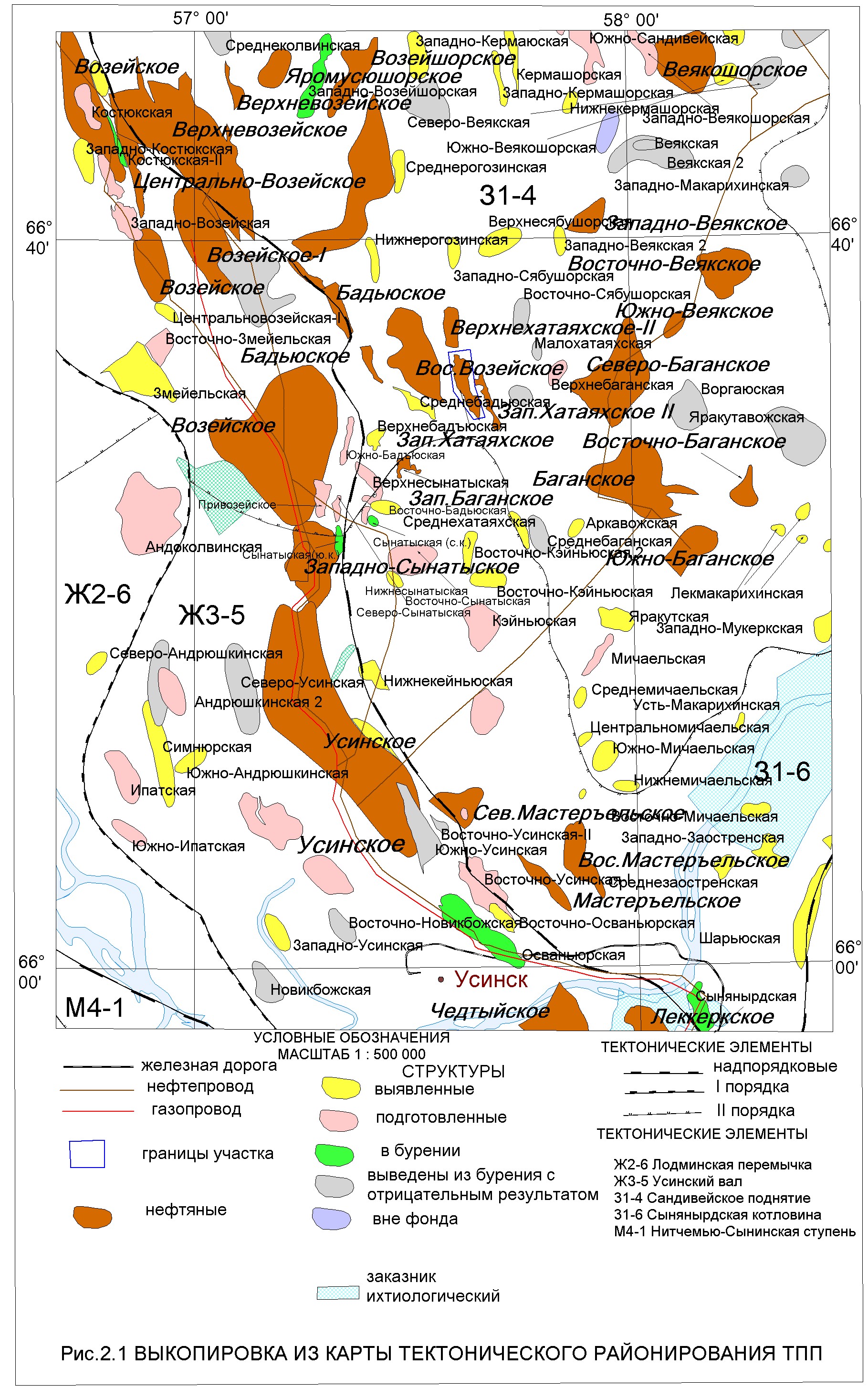

Рисунок 1– Обзорная схема месторождений и структур
Краткая литолого-стратиграфическая характеристика разреза
Стратиграфическая характеристика разреза дана в соответствии со «Стратиграфической схемой Тимано-Печорской провинции» на основе детальных литолого-фациальных исследований, проводившихся в ГУП РК ТП НИЦ (Никонов, 1996, 1998). При описании геологического строения осадочного чехла Бадьюского месторождения использовались данные бурения скв. 128-Бадьюская, 84-Рогозинская, 250-Восточно-Возейская, боковой ствол 250-2-Восточно-Возейская, с привлечением материалов по скважинам глубокого бурения соседних площадей.
Отложения складчатого основания в пределах изучаемой территории бурением не вскрыты. Образования позднепротерозойского складчатого основания Тимано-Печорской плиты обнажаются в пределах Тиманского кряжа, представлены слабо метаморфизованными толщами среднего, верхнего рифея и, возможно, венда, мощностью более 13 км и сложены кварцитами, кварц-серицит-хлоритовыми сланцами, мраморизованными известняками и доломитами.
Разрез осадочного чехла в пределах Бадьюской площади изучен до гл. 3800 м (скв.128-Бадьюская) и представлен отложениями палеозойской, мезозойской и кайнозойской групп. Самыми древними отложениями осадочного чехла, вскрытыми в пределах южной части Хорейверской впадины, являются нижнеордовикские, залегающие с угловым и стратиграфическим несогласием на складчатом основании на глубине от 3.8 км (Верхневозейская площадь) до 5.2 км (Северо-Мастеръельская площадь) (Рис. 2).

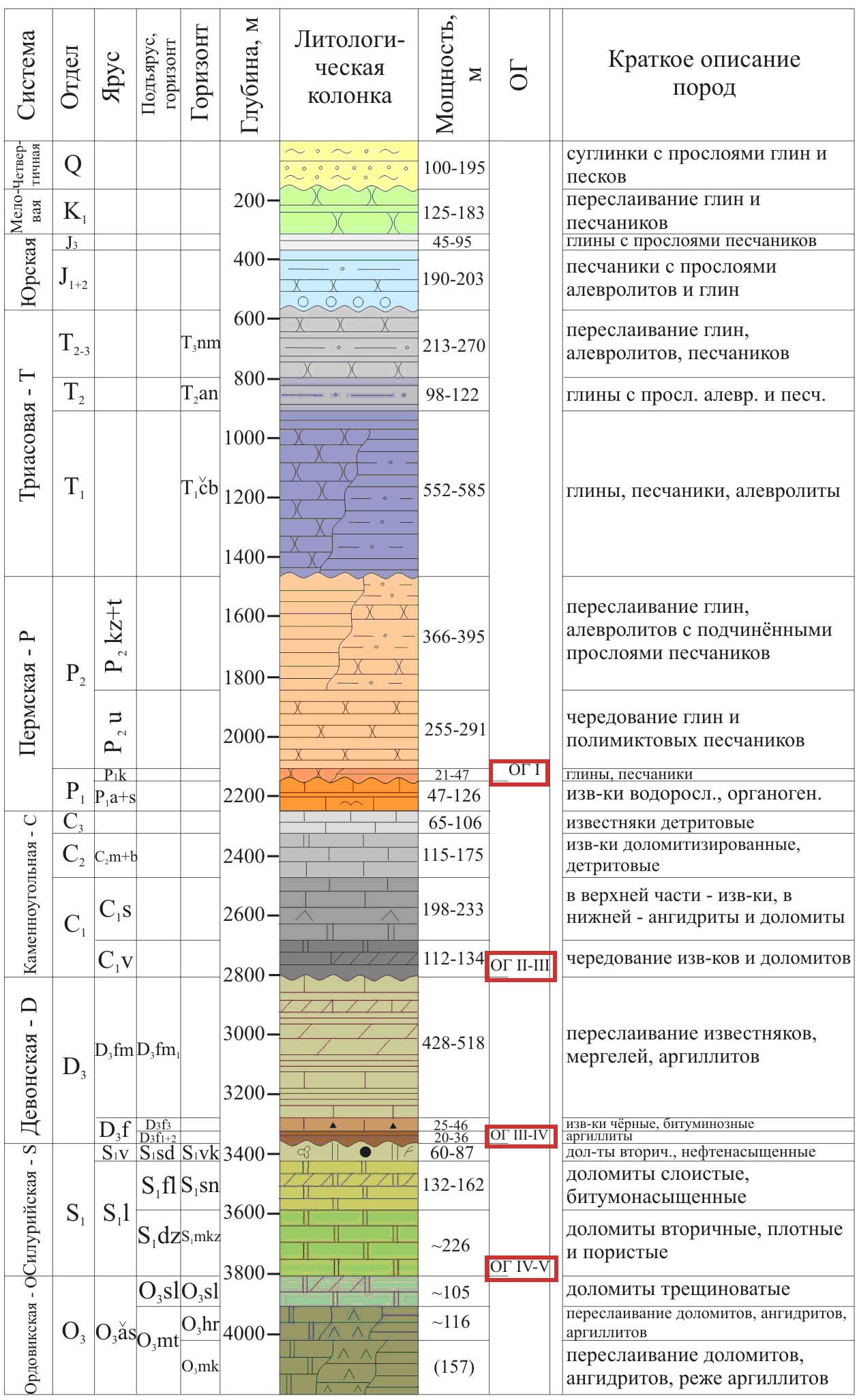

Рисунок 2 – Сводный литолого-стратиграфический разрез.
Палеозойская группа PZ
Отложения палеозоя вскрыты в объеме ордовикской, силурийской, девонской, каменноугольной и пермской систем.
ОРДОВИКСКАЯ СИСТЕМА – О
В пределах Хорейверской впадины ордовикская система вскрыта скважиной 1-Восточно-Возейская в неполном объеме ашгиллского яруса.
Ашгиллский ярус - О3as
Ашгиллский ярус подразделяется на усть-зыбский (О3uz) (не вскрыт), малотавротинский (О3mt) и салюкинский (О3sl) горизонты.
Малотавротинский горизонт - О3mt
В пределах Хорейверской впадины малотавротинскому горизонту соответствуют мукерская и хорейверская свиты.
Мукерская свита (О3mk) представлена сероцветными водорослевыми доломитами с ходами илоедов, чередующимися с прослоями сульфатов и миллиметровыми прослоями аргиллитов. Вскрытая мощность свиты 80-120 м.
Хорейверская свита представляет собой толщу тонко переслаивающихся глинистых доломитов, ангидритов, аргиллитов с песчано-алевритовой примесью, с редкими пропластками вторичных доломитов, содержащих остатки водорослей.
Вскрытая мощность хорейверской свиты до 120 м.
Салюкинский горизонт - О3sl
Салюкинскому горизонту соответствует одноименная свита, сложенная коричнево-серыми вторичными доломитами, мелкокристаллическими, трещиноватыми, реже пористыми, в верхней части разреза слабо окремненными и сульфатизированными. Отмечены остатки табулятоморф, брахиопод, криноидей, остракод и конодонтов. Определение конодонтов проведено в керне скважины 1-Восточно-Возейской.
Толщина салюкинской свиты 90-100 м.
СИЛУРИЙСКАЯ СИСТЕМА –S
Отложения силура представлены нижним отделом (лландоверийский и венлокский ярусы).
Нижний отдел –S1
Нижнесилурийские отложения выделяются в объеме лландоверийского и венлокского ярусов. Вскрытая толщина нижнесилурийских отложений достигает 260 м.
Лландоверийский ярус - S1l
В лландоверийском ярусе нижнего силура выделяются два горизонта - джагалский и филиппъельский. На территории месторождения бурением вскрыты только отложения филлипъельского горизонта, которому в Тимано-Печорской нефтегазоносной провинции соответствует сандивейская свита.
Филиппъельский горизонт - S1fl
Филиппъельский горизонт представлен в объеме сандивейской свиты (S1sn).
Сандивейская свита - S1sn
Сандивейская свита в основном представлена вторичными доломитами серо-коричневыми и светло-серо-коричневыми, мелко-среднезернистыми, плотными и пористыми, кавернозными, стилолитизированными, участками битумонасыщенными, узорчатыми, с “теневой” органогенной структурой. В верхней и нижней частях - доломиты слоистые и тонкогоризонтальнослоистые с послойно распределенной глинисто-алевролитовой кварцевой примесью (до 30-35%).
Вскрытая толщина свиты в скв. 250- ВВ составляет 10 м, в скв. 128- Б – 164 м.
Венлокский ярус - S1v
Венлокский ярус представлен в объеме седьельского горизонта, которому соответствует веякская свита.
Седъельский горизонт - S1sd
В рассматриваемом районе седъельский горизонт представлен веякской свитой.
Веякская свита - S1vk
На описываемой территории веякская свита представлена вторичными доломитами и известняками интенсивно окремненными и сульфатизированными.
Доломиты вторичные коричневато-серые, мелкозернистые, перекристаллизованные до средне-крупнозернистых, неравномерно пористые, нефтенасыщенные, участками сульфатизированные, окремненные, трещиноватые, слабо глинистые. В керне отмечаются поры (до 0.5 мм) и каверны (до 4 см), частично или полностью залеченные вторичными минералами. Часто встречаются “теневые” органогенные структуры, отмечаются стяжения кремня (до 10 см).
Известняки коричневато-серые, тонкозернистые, участками сгустково-комковатые, с детритом остракод, криноидей, табулят, брахиопод, водорослей (до 60%), пятнисто доломитизированные и перекристаллизованные.
Отмечаются прослои (0,1-0,3 м) конгломератов, состоящих из изометричных и произвольных обломков и комочков доломитовых пород, глинистых и карбонатно-глинистых пород серо-зеленоватых и бежево-серых цветов.
Возраст свиты подтвержден определениями конодонтов в скв. 250-ВВ, инт. 3481,3-3489 м и в скв. 128-Б, инт. 3566-3571 м.
Толщина веякской свиты изменяется от 74 м в скв. 250-ВВ до 95 м в скв. 128-Б.
ДЕВОНСКАЯ СИСТЕМА – D
На территории девонские отложения представлены верхним отделом. Общая толщина девонских образований изменяется от 586 м в скв. 250-ВВ до 1214 м в скв. 84-Р.
Верхний отдел –D3
Верхний отдел девона включает франский и фаменский ярусы.
Франский ярус - D3f
Отложения франского яруса на рассматриваемой территории представлены в объеме нижнего, среднего и верхнего подъярусов.
Общая толщина отложений франского яруса варьирует от 69 м в скв. 250-ВВ до 80 м в скв. 84-Р.
Нижнефранский подъярус представлен тиманским горизонтом, среднефранский – саргаевским и доманиковым горизонтами, верхефранский - нерасчлененными ветласянским, сирачойским, евлановским и ливенским горизонтами.
Тиманский – саргаевский горизонты - D3tm-sr
Стратиграфическое расчленение отложений тиманского и саргаевского горизонтов не является однозначным, поэтому описание этой части разреза приводится совместно для этих горизонтов.
Тиманский и саргаевский горизонты на рассматриваемой территории выделяются в объеме карбонатно-глинистой пачки. Они со стратиграфическим несогласием залегают на веякской свите нижнего силура, являются региональной покрышкой для нижнесилурийских залежей нефти и представлены глинистыми известняками, доломитами, мергелями и аргиллитами.
Нижняя часть представлена аргиллитами зеленовато-серыми, неравномерно известковистыми, слабо алевритистыми с прослоями мергелей и известняков глинистых, участками окремненных с узловатой текстурой.
Верхняя часть сложена преимущественно известняками и мергелями. Известняки серые тонкокристаллические, с узловатой текстурой, перекристаллизованные, пятнисто доломитизированные и алевритистые, трещиноватые.
В породах часто встречаются органогенные остатки - брахиоподы, остракоды, тентакулиты, строматопоры, обломки криноидей, реже пелециподы и водоросли. Возраст отложений подтвержден определениями брахиопод в скв. 84-Р инт. 3515,3-3520,3 м и в скв. 250-В.В. инт. 3481,3-3489 м.
Толщина отложений тиманского-саргаевского горизонтов варьирует от 9 м в скв. 250-ВВ до 22 м в скв. 84-Р.
Доманиковый горизонт – D3dm
Отложения доманикового горизонта на данной территории представлены глубоководными фациями. Формирование их происходило в условиях некомпенсированной глубоководной впадины. Литологически они представлены известняками с прослоями доломитов.
Известняки коричневые, редко черные, плотные, стилолитизированные, иногда с прослойками (до 3 см) битуминозного тонкозернистого известняка, прослоями трещиноватые, волнисто- и линзовиднослоистые с остатками кониконд, остракод, брахиопод. Остатки организмов частично пиритизированы и окремнены. В породах присутствует примесь алевритового материала.
Доломиты вторичные, темно-коричневые, реликтово-органогенные, иногда с единичными кавернами, заполненными (частично или полностью) белым гигантозернистым доломитом.
Толщина доманиковых отложений изменяется от 6 м в скв. 84-Р до 10,5 м в скв. 250-ВВ (боковой ствол).
Ветласянский - сирачойский - евлановский - ливенский горизонты – D3vt-sr-ev-lv
Нерасчлененная толща ветласянского, сирачойского, евлановского и ливенского горизонтов представлена осадками депрессионного генезиса. Литологически эти образования представлены неравномерным переслаиванием известняков от черных до зеленовато-серых, тонкозернистых, реже кониконховых и неясно-водорослевых, прослоями битуминозных, волнисто-линзовиднослоистых. Встречаются вторичные доломиты разнозернистые, прослои аргиллитов темно-серых, известковистых.
Толщина нерасчлененных горизонтов изменяется от 35 м в скв. 250-ВВ до 52 м в скв. 128-Б.
Фаменский ярус – D3fm
Отложения фаменского яруса согласно залегают на верхнефранских. Фаменский ярус подразделяется на нижний, средний и верхний подъярусы. В пределах месторождения фаменский ярус имеет сокращенный объем и представлен только отложениями нижнего подъяруса общей толщиной от 424 м в скв. 250-ВВ до 1062 м в скв. 128-Б.
Нижнефаменский подъярус – D3fm
Нижнефаменский подъярус включает волгоградский, задонский и елецкий горизонты.
Волгоградский горизонт – D3vg
Отложения горизонта представлены неравномерным переслаиванием известняков серых, местами со слабым зеленоватым или коричневатым оттенком, скрыто-кристаллических и известняков черных, битуминозных, тонкозернистых, плитчатых, слаботрещиноватых. Породы плотные, крепкие с волнистой, линзовидной, реже тонкогоризонтальнослоистой текстурой. В скв. 128-Б волгоградский горизонт сложен аргиллитами и мергелями.
Толщина горизонта достигает 8-13 м.
Задонский - елецкий горизонты - D3zd-el
Стратиграфическое расчленение карбонатно-глинистой толщи на задонский и елецкий горизонты не является однозначным вследствие условности прослеживания глубоководных аналогов органогенных построек, поэтому описание этой части разреза приводится совместно для задонского и елецкого горизонтов.
Отложения задонского и елецкого горизонтов представлены в основном депрессионными фациями - чередованием мергелей, известняков и аргиллитов.
Известняки темно-серые, иногда коричневато-серые, преимущественно тонкозернистые, неравномерно глинистые, иногда с обломками пород до перехода в обломочные разности, плотные, средней крепости, пиритизированные, горизонтально- и волнистослоистые, иногда плитчатые, слаботрещиноватые, прослоями битуминозные.
Мергели темно-серые с зеленоватым оттенком, известковистые, участками алевритистые, пиритизированные, плитчатые и скорлуповатые, хрупкие, волнистослоистые, прослоями переходящие в аргиллиты.
Аргиллиты темно-серые известковистые, скорлуповатые, переходящие в известняки.
Из органических остатков отмечаются брахиоподы, иглокожие, остракоды, пелециподы, трубчатые и сферические водоросли.
Толщина глинисто-карбонатных отложений задонского-елецкого горизонтов изменяется в пределах от 390 м в скв. 250-ВВ до 1053 м в скв. 128-Б.
В скв. 84-Р и 250-ВВ установлены тектонические нарушения, секущие верхнедевонскую толщу. В скв. 84-Р нарушение подсечено на уровне елецкого горизонта, за счет чего видимая мощность отложений D3el в этой скважине составила почти 1200 м (сдвоение разреза). В скв. 250-ВВ тектоническое нарушение отмечено на уровне задонского горизонта. Здесь также наблюдается сдвоение разреза отложений от нижнекаменноугольных (серпуховский ярус) до верхнедевонских (задонский горизонт).
В скв. 84-Р верхняя часть отложений D3el представлена известняками толщиной более 600 м.
КАМЕННОУГОЛЬНАЯ СИСТЕМА – С
В строении разреза каменноугольной системы принимают участие отложения нижнего, среднего и верхнего отделов общей толщиной от 350 м в скв. 250-ВВ до 479 м в скв. 128- Б.
Нижний отдел – С1
Нижний отдел карбона представлен в объеме визейского и серпуховского ярусов. Толщина нижнекаменноугольных образований колеблется от 210 м в скв. 250-ВВ до 334 м в скв. 128-Б.
Визейский ярус – С1v
Отложения визейского яруса на рассматриваемой территории представлены тульским и нерасчлененными алексинским, михайловским и веневским горизонтами (окский над-горизонт). Толщина визейского яруса изменяется от 74 м в скв. 250–ВВ до 134 м в скв. 84-Р.
Окский надгоризонт – C1ok
Тульский горизонт – C1tl
Породы тульского горизонта с глубоким размывом залегают на карбонатах верхнего девона и установлены только в скв. 128-Б и 84-Р, где представлены преимущественно известняками темно-серыми, мелко-тонкозернистыми, мелкообломочными, слабо доломитизированными, глинистыми, иногда переходящими в мергели темно-серые, тонкоплитчатые, пиритизированные, с незначительной примесью зерен кварца.
Нижняя часть тульского горизонта (около 10 м) сложена переслаиванием аргиллитов и алевролитов.
Толщина тульских образований составляет 20-28 м.
Алексинский - михайловский - веневский горизонты – C1al+mh+vn
Отложения алексинского-михайловского-веневского горизонтов относятся к верхневизейскому подъярусу и на исследуемом месторождении вскрыты всеми скважинами. Стратиграфическое разделение этих горизонтов не является уверенным, поэтому описание этой части разреза дается совместно для всех горизонтов.
Отложения представлены неравномерным чередованием известняков и доломитов в верхней части разреза, в нижней – известняками, участками глинистыми.
Известняки светло-серые и буроватые, органогенные и органогенно-детритовые, неравномерно доломитизированные, часто с перекристаллизованной фауной фораминифер, брахиопод, криноидей, остатками водорослей, мшанок и кораллов.
Доломиты серые с буроватым оттенком, вторичные, разнозернистые, плотные, известковистые, участками сульфатизированные и реликтово-органогенные, кавернозные.
Толщина окского надгоризонта изменяется от 96 м в скв. 84 – Р до 107 м в скв.128–Б.
Серпуховский ярус – С1s
Отложения серпуховского яруса литологически, фациально и стратиграфически подразделяются на две толщи – нижнесерпуховскую, преимущественно сульфатную (тарусский и стешевский горизонты) и верхнесерпуховскую карбонатную (протвинский горизонт).
Тарусский - стешевский горизонты - C1tr-st
Литологически эти горизонты выражены преимущественно ангидритами с прослоями доломитов, а в нижней части разреза - известняков.
Ангидриты светло-серые с буроватым и голубоватым оттенками, мелко-тонкозернистые, с прожилками доломитов.
Доломиты бурые и буровато-серые, мелко-тонкокристаллические, участками скрытокристаллические, сульфатизированные, реликтово-органогенные, порово-кавернозные.
Известняки буровато-светло-серые и буровато-серые, неравномерно доломитизированные, прослоями детритовые, порово-кавернозные, неравномерно сульфатизированные.
Толщина отложений изменяется от 132 м в скв. 84-Р до 161 м в скв. 128-Б.
Протвинский горизонт - C1рr
Сложен известняками серыми и светло-серыми с буроватым оттенком, неравномерно перекристаллизованными, органогенно-детритовыми, иногда сгустково-комковатыми, средне-мелкозернистыми до тонкозернистых, плотными, крепкими, часто окремненными, иногда глинистыми, прослоями доломитизированными и переходящими в доломиты вторичные разнозернистые, неравномерно сульфатизированные, иногда пористые.
Толщина варьирует в пределах от 33 м в скв. 84-Р до 46 м в скв. 128-Б.
Средний отдел – С2
Отложения среднего карбона со стратиграфическим несогласием перекрывают породы протвинского горизонта нижнего карбона и представлены в объеме башкирского и московского ярусов.
Толщина среднекаменноугольных отложений изменяется от 33 м в скв. 250-ВВ до 89 м в скв. 128-Б.
Башкирский ярус - C2b
Башкирский ярус на исследуемой территории представлен в сокращенном объеме вследствие предсреднекаменноугольного и предверхнекаменноугольного стратиграфических перерывов.
Литологически отложения башкирского яруса выражены известняками светло-серыми и белыми, реже серыми с буроватым оттенком, детритовыми, прослоями водорослевыми, неравномерно перекристаллизованными и доломитизированными, окремненными, прослоями порово-кавернозными, в нижней части разреза неравномерно глинистыми, с прослоями аргиллитов. Породы содержат фауну остракод, кораллов, фораминифер, брахиопод. Возраст отложений подтвержден определениями фораминифер в скв. 84-Р, инт. 1900,3- 1907,3 м.
Толщина отложений башкирского яруса изменяется в широких пределах - от 9 м в скв. 250-ВВ до 32 м в скв. 128-Б.
Московский ярус - C2m
Породы московского яруса с размывом залегают на отложениях башкирского яруса среднего карбона.
Литологически московский ярус представлен известняками светло-серыми и серыми, неравномерно перекристаллизованными, органогенно-детритовыми, иногда органогенно-обломочными, участками водорослевыми и фораминиферовыми, с брахиоподами, мшанками и криноидеями. Породы плотные, крепкие, иногда доломитизированные или окремненные, пиритизированные, с прослоями глин и аргиллитов в нижней части разреза, участками пористо-кавернозные, выщелоченные, трещиноватые. По порам и единичным кавернам наблюдается черный твердый битум.
Возраст отложений подтвержден определениями фораминифер в скв. 84-Р, инт. 8593-1867,5 м.
Толщина отложений изменяется от 24 м в скв. 250-ВВ до 57 м в скв. 128-Б.
Верхний отдел - C3
Отложения верхнего карбона согласно перекрывают среднекаменноугольные образования и представлены известняками серыми, светло-серыми со слабым буроватым оттенком, органогенно-детритовыми, прослоями биоморфно-детритовыми, водорослевыми, реже фораминиферовыми, участками окремненными, неравномерно перекристаллизованными, иногда неясно слоистыми, стилолитизированными, плотными, крепкими, с обломками криноидей, брахиоподами, спикулами губок, фораминиферами.
Возраст отложений подтвержден определениями фораминифер в скв. 250-ВВ, инт. 2055-2064 м.
Верхнекаменноугольные отложения на территории месторождения распространены не повсеместно, в скв. 84-Р они отсутствуют. Толщина их в скв. 250-ВВ составляет 49 м, а в скв. 128-Б. 55 м.
ПЕРМСКАЯ СИСТЕМА – Р
Пермская система представлена в объеме нижнего и верхнего отделов.
Общая толщина пермских отложений варьирует от 471 м в скв. 84-Р до 622 м в скв. 250-ВВ.
Нижний отдел - Р1
Включает в себя карбонатные и терригенные отложения ассельского, сакмарского и кунгурского ярусов.
Ассельский - сакмарский ярусы - Р1a-s
Отложения нерасчлененных ассельского - сакмарского ярусов нижней перми вскрыты всеми скважинами, кроме скв. 84-Р, где они размыты, а также в скв. 128-Б, где по данным ТП НИЦ (“Каталог стратиграфических разбивок”, 1997) предполагается отсутствие сакмарских образований.
Литологически ассельский - сакмарский ярусы нижней перми выражены известняками светло-серыми, белыми, участками с коричневатым оттенком, серыми, коричневато-серыми, водорослевыми, местами перекристаллизованными, окремненными, пористыми, кавернозными и плотными, с прослоями мелкозернистых и мелкодетритовых известняков. Встречаются прослои глинистых известняков, реже мергелей темно-серых и доломитов серых с включениями голубовато-серого ангидрита. Из органических остатков отмечаются водоросли, криноидеи, фораминиферы, брахиоподы, спикулы губок.
Толщина отложений в зависимости от полноты разреза изменяется от 22 м в скв. 128-Б до 32 м в скв. 250-ВВ.
Кунгурский ярус - Р1k
Отложения кунгурского яруса со стратиграфическим несогласием перекрывают ассельско-сакмарские и представлены тонким волнисто-горизонтальным переслаиванием аргиллитов и алевролитов, реже мергелей и глинистых известняков.
Аргиллиты темно-серые, неравномерно алевритовые, с частыми переходами в алевролиты. Породы неизвестковистые, с плитчатой отдельностью и тонкой волнистой слоистостью. По плоскостям наслоения наблюдается обильный углефицированный растительный детрит.
Алевролиты серые и темно-серые, полимиктовые, разнозернистые до песчанистых, слоистые, неравномерно известковистые, в известковистых разностях плотные.
Отложения кунгурского яруса в скв.128-Б, 84-Р отсутствуют, в скв. 250-ВВ их толщина составляет 62 м.
Верхний отдел - Р2
Верхний отдел пермской системы представлен в объеме уфимского, казанского и татарского ярусов.
Уфимский ярус - Р2u
Отложения уфимского яруса представлены чередованием песчаников, алевролитов, глин с редкими прослоями мергелей и глинистых известняков.
Глины коричневые, темно-коричневые и шоколадно-коричневые, местами вишнево-красные, неравномерно алевритистые, прослоями тонко-отмученные, неизвестковистые, неяснослоистые, иногда перемятые с карбонатными стяжениями и желваками известняков.
Алевролиты серые до темно-серых, полимиктовые, сильно глинистые, неравномерно песчанистые, плотные.
Песчаники серые, иногда со светло-зеленоватым оттенком, полимиктовые, мелкозернистые, глинистые, иногда песчанистые, плотные.
В породах присутствуют углефицированные растительные остатки, брахиоподы.
Толщина отложений изменяется от 209 м в скв. 128-Б до 271 м в скв. 250-ВВ.
Казанский - татарский ярусы - Р2kz-t
Нерасчлененные отложения казанского и татарского ярусов согласно перекрывают уфимские и представлены неравномерным чередованием глин, алевролитов, песчаников, редко мергелей.
Глины темно-зеленовато-серые с коричневыми и фиолетовыми пятнами, серые, неравномерно алевритистые и неизвестковистые, комковатые.
Алевролиты серые, темно-серые, известковистые, слоистые, с углефицированным растительным детритом по наслоению, с прослоями песчаников, реже мергелей.
Песчаники серые разнозернистые (от мелко- до крупнозернистых), неравномерно известковистые, глинистые, прослоями рыхлые.
Общая толщина нерасчлененных казанского и татарского ярусов верхней перми изменяется от 258 м в скв. 250-ВВ до 298 м в скв. 128-Б.
МЕЗОЗОЙСКАЯ ГРУППА – MZ
Отложения мезозойской группы на рассматриваемой территории представлены в объеме триасовой, юрской и меловой систем.
Общая толщина мезозойских отложений варьирует в пределах от 1083 м в скв. 128-Б до 1200 м в скв. 84-Р.
ТРИАСОВАЯ СИСТЕМА – Т
Триасовая система представлена в объеме нижнего, среднего и верхнего отделов. Отложения триаса со стратиграфическим несогласием залегают на верхнепермских пермских терригенных осадках. Их толщина достаточно выдержанна по площади, изменяется от 808 м в скв. 128-Б до 844 м в скв. 250-ВВ.
Нижний отдел - T1
В нижнем отделе триаса выделяются чаркабожская и харалейская свиты общей толщиной от 479 м в скв. 128-Б до 538 м в скв. 250-ВВ.
Чаркабожская свита T1cb
Чаркабожская свита подразделяется на нижне и верхнечаркабожскую подсвиты.
Нижнечаркабожская подсвита – T1cb1 представлена преимущественно глинами и алевролитами с прослоями песчаников, верхнечаркабожская – T1cb2 - преимущественно песчаниками с тонкими прослоями глин и алевролитов.
Толщина нижнечаркабожской подсвиты изменяется от 107 в скв. 128-Б до 200 м в скв. 84-Р, верхнечаркабожской - от 263 в скв. 250-ВВ до 318 м в скв. 128-Б.
Харалейская свита – T1hr
Отложения харалейской свиты с незначительным перерывом залегают на маломощной коре выветривания осадков чаркабожской свиты. Харалейская свита представлена глинами, переслаивающимися с тонкими прослоями алевролитов. В подошве свиты залегают песчаники.
Толщина свиты выдержана по площади, незначительно изменяясь от 52 м в скв. 84-Р до 60 м в скв. 250-ВВ.
Средний - верхний отделы - T2-Т3
Средне-позднетриасовые образования согласно залегают на породах нижнего триаса. Им соответствуют ангуранская и нарьянмарская свиты. Ангуранская свита приурочена к среднему триасу, нарьянмарская - к среднему и верхнему.
Ангуранская свита – T2an
Ангуранская свита сложена чередованием пестроокрашенных глин, алевролитов и песчаников, с преобладанием первых. Толщина ангуранской свиты по площади не выдержанна и изменяется от 73 в скв. 128-Б до 108 м в скв. 84-Р.
Нарьянмарская свита – T2-3nm
Нарьянмарская свита разделена на две подсвиты – нижненарьянмарскую и верхненарьянмарскую. Нижненарьянмарская представлена песчаниками с подчиненными прослоями глин и алевролитов, верхненарьянмарская сложена глинами, с прослоями алевролитов и песчаников.
Толщина нижненарьянмарской подсвиты изменяется от 59 в скв. 84-Р до 74 м в скв. 128-Б, верхненарьянмарской – от 145 м в скв. 84-Р до 182 м в скв. 128-Б.
ЮРСКАЯ СИСТЕМА – J
Юрские отложения со значительным стратиграфическим несогласием залегают на разных уровнях верхнего триаса. Представлены нижним + средним и верхним отделами. Общая толщина юрских образований широко изменяется по площади. В скв. 128-Б она составляет 115, а в скв. 250-ВВ достигает 271 м.
Нижний - средний отделы – J1-2
Разрез нерасчлененных нижне-среднеюрских отложений по батский ярус включительно представлен песчаной толщей континентального генезиса, сложенной олигомиктовыми песками с галькой и гравием различного состава с прослоями глин и алевролитов серых с растительными остатками. Толщина нижне-среднеюрских образований достаточно выдержанна по площади, изменяется от 111 м в скв. 84-Р до 129 м в скв. 250-ВВ.
Выше залегает толща келловейских – J2k морских глин и алевролитов с прослоями песчаников. Ее толщина изменяется от 79 м в скв. 250-ВВ до 85 м в скв.128- Б.
Верхний отдел – J3
В верхнем отделе выделяются оксфордский - кимериджский (нерасчлененные) и волжский ярусы. Толщина верхнеюрских образований изменяется от 63 м в скв. 250-ВВ до 84 м в скв. 84-Р.
Оксфордский - кимериджский ярусы - J3o-km
Нерасчлененные оксфордский и кимериджский ярусы сложены песчаниками и алевролитами, с преобладанием в верхней части алевритово-глинистых пород. Все разности пород содержат глауконит, фауну пелеципод.
Толщина оксфордско-кимериджских отложений изменяется от 18 скв. 250-ВВ до 36 м в скв. 128-Б.
Волжский ярус - J3v
Волжский ярус представлен глинами серыми и темно-серыми, неравномерно алевритистыми, известковистыми, переходящими в мергель. Породы содержат обильный раковинный детрит, фауну пелеципод. В основании яруса залегает прослой ракушняка.
Толщина волжского яруса варьирует от 30 м в скв. 128-Б. до 54 м в скв. 84-Р.
МЕЛОВАЯ СИСТЕМА – К
Отложения меловой системы последовательно перекрывают породы юрской системы и представлены в объеме нижнего отдела. Их толщина изменяется от 160 М в скв. 128-Б до 178 м в скв. 84-Р.
Нижний отдел - K1
В составе нижнего отдела выделяется неокомский надъярус, включающий объединенные бериасский, валанжинский, готеривский и барремский ярусы - осадки морского происхождения, а также апт-альбские континентальные породы.
Неокомский надъярус - K1nc
Отложения неокомского надъяруса представлены глинами и алевролитами серыми и зеленовато-серыми взаимно переходящими друг в друга. В породах присутствуют глауконит, сидеритовые стяжения, пелециподы, раковинный детрит. Толщина неокома колеблется от 43 в скв. 250-ВВ до 68 м в скв. 84-Р.
Аптский - альбский ярусы - K1a+al
Отложения аптского – альбского ярусов представлены континентальной толщей песков белых кварцевых с подчиненными прослоями глинисто-алеврито-песчаных пород. Все разности пород содержат растительный детрит.
Толщина отложений выдержанна по площади и составляет 108-110 м.
ЧЕТВЕРТИЧНАЯ СИСТЕМА - Q
Четвертичные отложения завершают разрез осадочного чехла, перекрывая с большим стратиграфическим несогласием нижнемеловые отложения. Представлены они суглинками мореноподобными, темно-серыми, с гравием кремня, кварца, с подчиненными прослоями глин и песков. Толщина четвертичных отложений изменяется от 100 м в скв. 84–Р до 167 м в 128–Б.
. Краткая характеристика продуктивных пластов
Бадьюское месторождение располагается в пределах Хорейверской нефтегазоносной области. Нефтеносность на месторождении связана с карбонатными отложениями нижнего силура.
залежь нефти в пределах Северного блока
Продуктивные отложения S1 в пределах Северного блока залегают на глубинах 3520,6 – 3567,4 м и вскрыты скв. 84-Р и 128-Б.
В продуктивной части разреза прослеживается от 3 (скв. 128-Б) до 11 (скв. 84-Р) проницаемых прослоев.
Нефтенасыщенная толщина коллекторов изменяется от 0 на контуре нефтеносности и достигает 20 м, средняя равно 6,3 м.
залежь нефти в пределах Южного блока
Продуктивные отложения S1, залегающие на глубинах 3490,6-3508,4 м, вскрыты скв. 250-ВВ и 250-2-ВВ.
В продуктивной части разреза прослеживается от 1 (вскрытых скв.250-ВВ) до 7 (скв.250-ВВ) проницаемых прослоев, толщина которых варьирует от 0,6 до 3,1 м.
Толщина продуктивных коллекторов изменяется от 0 на контуре нефтеносности до 8,2 м в скв.250-ВВ, пробуренной на северной периклинали залежи. В сводовой части, согласно карте эффективных нефтенасыщенных толщин, толщина продуктивных коллекторов достигает 20 м. Средневзвешенная по залежи эффективная нефтенасыщенная толщина составляет 8,1 м.
Основные особенности тектонического строения
Бадьюское нефтяное месторождение, приурочено к одноименной структуре, осложняющей Сандивейское поднятие, выделенное в составе Хорейверской впадины (рис. 3).
Хорейверская впадина, являющаяся структурой I порядка размерами 300х60-140 км, расположена в северной части Тимано-Печорской нефтегазоносной провинции. На западе она граничит с Колвинским мегавалом, на востоке – с Варандей-Адзьвинской структурной зоной, на юго-востоке – с грядой Чернышева, на юге – с Большесынинской впадиной, на севере – раскрывается в акваторию Печорского моря.
Рисунок 3 – Выкопировка из карты тектонического районирования Тимано-Печорской нефтегазоносной провинции
По поверхности фундамента и ордовикско-силурийским отложениям территории впадины соответствует погребенный Большеземельский палеосвод, простирающийся в северо-западном направлении. Наиболее приподнятая зона с отметками глубин минус 4 км локализуется в районе Сандивейской группы поднятий.
На протяжении геологической истории от рифея до ранней перми происходило активное развитие палеосвода, который в кунгурское время приобрел тенденцию к опусканию с образованием наложенной на него Хорейверской впадины, окончательно сформировавшейся в мезозойское время.
Влияние палеосвода во многом определило современную структуру Хорейверской впадины, что отразилось в длительных стратиграфических перерывах и глубоких размывах на рубеже формирования всех структурных этажей. Наиболее значительные периоды активизации палеосвода отмечаются в предпозднедевонское время, когда в результате размыва под тиманско-саргаевские глинисто-карбонатные отложения были выведены породы нижнего силура; в начале раннего карбона (турнейский век); в раннепермское время, а также в татарском веке.
В пределах Хорейверской впадины выделен ряд тектонических элементов II порядка: Колвависовская ступень, Чернореченская депрессия, Цильегорская депрессия, Макариха-Салюкинская зона, Сынянырдская котловина, Сандивейское куполовидное поднятие.
Бадьюская структура осложняет западную часть Сандивейского поднятия, в зоне сочленения юго-западной части Хорейверской впадины с Колвинским мегавалом. По отложениям ордовика и силура (ОГ IV-V(S1-O3), III-IV(D3-S1)) она представляет собой узкий линейно вытянутый тектонический блок, западным ограничеснием которого является региональный Восточно-Колвинский разлом, восточным – микрограбен такого же простирания.
В пределах структуры выделено два блока – северный и южный, разделенных широтным микрограбеном (т/п 9564).
Локализующийся на северном блоке купол примыкает к субширотному нарушению, который является наиболее высокоамплитудным.
Как указывают авторы отчета (Канева А.И., 2006 г.), характер поведения изолиний на структурном плане по ОГ III-IV (D3-S1) позволяет предположить, что оконтуренный купол тяготеет к южной периклинали Западно-Рогозинской структуры.
Южный блок Бадьюской структуры имеет более простое строение. Здесь сформировалась антиклинальная складка субмеридионального простирания с разворачивающейся в северо-западном направлении северной периклиналью. Восточное крыло оборвано сбросом амплитудой 40 м. Свод локализуется в районе сейсмопрофиля 4-05-04, пк 27-32. Пробуренная в этом блоке скв. 250-ВВ оказалась на северной периклинали складки. За областью прогибания, распространяющейся в южном направлении, намечена северная периклиналь Южно-Бадьюской структуры.
Рельеф размытой поверхности верхнего девона отражают структурные построения, выполненные по ОГ II-III (C1-D3). Структурный план характеризуется почти полным затуханием процессов микротектоники и значительным выравниванием территории.
В пределах Бадьюского блока наблюдается значительное сокращение площади Бадьюской структуры, что обусловлено срезанием ее Восточно-Колвинским надвигом. Прекращают свое существование поперечные нарушения, делящие структуру на ряд ступеней по более глубоким горизонтам осадочного чехла, что привело к расформированию северного блока, на месте которого в районе скв.128-Б оконтуривается лишь восточное крыло срезанного надвигом купола. Областью глубокого прогибания оно отделяется от южного купола, осложненного двумя вершинами.
По отражающему горизонту I(P1), связанному с эрозионной кровлей карбонатов раннепермского возраста, структурный план Бадьюского поднятия полностью нивелируется. Территория исследования имеет пликативное строение, за исключением крайнего западного района, где протрассирован Восточно-Колвинский надвиг, являющийся границей между Колвинским мегавалом и Хорейверской впадиной.
Краткие сведения о нефтегазоносности района
Бадьюское месторождение расположено в пределах Колвависовского нефтегазоносного района (НГР) Хорейверской нефтегазоносной области (НГО) и приурочено к одноименному поднятию, осложняющему юго-западную часть Хорейверской впадины.
Хорейверская НГО охватывает всю территорию Хорейверской впадины, нефтеносность которой установлена в широком стратиграфическом диапазоне – от верхнего ордовика до верхней перми включительно. В Колвависовском НГР открыт целый ряд нефтяных месторождений (Восточно-Возейское, Западно-Хатаяхское, Западно-Хатаяхское-II, Баганское, Северо-Баганское, Южно-Баганское, Верхневозейское, Салюкинское, Среднемакарихинское, Сандивейское и др.), находящиеся в различной степени их освоения. Отличительной особенностью всех залежей является их приуроченность исключительно к карбонатным коллекторам того или иного вещественного состава, как правило, со сложной структурой пустотного пространства (поровым, каверново-поровым, трещинно-каверно-поровым, трещинно-поровым). Исключением является Веякошорское месторождение, где выявлена залежь нефти в кунгурских песчаниках.
В осадочном чехле Тимано-Печорской нефтегазоносной провинции выделено девять нефтегазоносных комплексов (НГК). В пределах Колвависовского НГР промышленная нефтеносность установлена в среднеордовикско-нижнедевонском, доманиково-турнейском и средневизейско-нижнепермском карбонатных НГК. В данном разделе рассматривается только среднеордовикско-нижнедевонский карбонатный НГК, к которому приурочены залежи нефти Бадьюского месторождения.
В разрезе данного комплекса на Бадьюском месторождении установлена промышленная нефтеносность нижнесилурийских отложений, к которым приурочены основные запасы нефти в пределах Хорейверской впадины. В непосредственной близости от него в этих отложениях выявлены залежи нефти на Западно-Хатаяхском, Западно-Хатаяхском–II, Восточно-Возейском, Баганском, Северо-Баганском, Восточно-Рогозинском, Западно-Рогозинском и др. месторождениях. На Среднемакарихинском месторождении кроме нижнесилурийских продуктивными являются и верхнеордовикские отложения.
Залежи в основном массивные, реже пластовые. Массивный тип залежей характерен для небольших по площади и амплитуде структур, к которым они приурочены. Пластовый тип залежей связан с более крупными и высокоамплитудными поднятиями (Среднемакарихинское и Верхневозейское).
Покрышкой для залежей служит толща глинисто-карбонатных отложений тиманско-саргаевского возраста, являющаяся региональным флюидоупором для продуктивных отложений ордовикско-нижнедевонского комплекса в пределах Хорейверской впадины.
Коллекторами являются вторичные доломиты и доломатизировынные известняки, фильтрационно-емкостные свойства которых обусловлены порами, кавернами и трещинами.
Характеристика залежей
В пределах Бадьюского месторождения промышленно нефтеносными являются карбонатные отложения веякской свиты нижнего силура, к которым приурочены две залежи нефти: одна – в Южном блоке, другая – в Северном.
Залежь нефти в пределах Южного блока
В пределах Южного блока пробурены две скважины скв.70-ВВ, 250-ВВ и один боковой ствол 250-2–ВВ. Продуктивные отложения S1, залегающие на глубинах 3490,6-3508,4 м вскрыты скв. 250-ВВ и 250-ВВ.
Всего в веякских отложениях нижнего силура опробовано 14 объектов (9 – с помощью ИП в процессе бурения, 5 – в эксплуатационной колонне).
Притоки нефти получены в двух скважинах (скв. 250-ВВ и 250-2-ВВ). Дебиты нефти изменяются от 5 до 12 т/сут и определяются диаметром штуцеров, работающими толщинами коллекторов в интервалах испытания и их фильтрационно-емкостными свойствами. Водонасыщенная часть разреза опробована в скв.250-ВВ (вскрыла подошвенные воды) и 70-ВВ (вскрыла законтурные воды). Притоки пластовой воды незначительны, в основном по подъему уровня. Результаты опробования по скважинам и объектам приведены в табл.3.3.
Состав и свойства нефти изучены по устьевым и глубинным пробам, отобранным из скв. 250-В.В. Нефть залежи характеризуется как легкая, плотность ее в стандартных условиях по результатам дифферициального разгазирования 0,833 г/см3, парафинистая (содержание парафина 3,66-4,55 % масс.), смолистая (содержание смол – 4,28-6,14 % масс.), асфальтенистая (содержание асфальтенов – 0,92-2,05 % масс.), малосернистая (содержание серы – 0,25-0,32 % масс.). Плотность нефти в пластовых условиях 0,701 г/см3, динамическая вязкость 0,76 мПа·с.
Рассматриваемая залежь имеет субмеридиональное простирание. С западной части залежь примыкает к субширотному нарушению, которое является наиболее высокоамплитудным и экранирует залежь. Восточное крыло залежи осложнено сбросом, амплитуда которого, составляя 10 м, к своду резко возрастает до 40-50 м, увеличиваясь в южном направлении, и протрассированное нарушение экранирует залежь в юго-восточной ее части.
Самая низкая отметка, на которой получена нефть, -3423,4 м в скв.250-ВВ, кровля водонасыщенных коллекторов в этой же скважине соответствует отметке -3429,0 м. В скв.250-2-ВВ вскрыты только верхи веякских продуктивных отложений, где выделен доказанный испытанием в колонне нефтенасыщенный пласт, подошва которого соответствует отметке -3410,8 м. В законтурной скв.70-ВВ кровля водонасыщенных коллекторов отбивается на отметке -3471 м. Исходя из приведенных данных, по залежи в пределах Южного блока, как и в предыдущем подсчете 2009 г., уровень ВНК принят на отметке -3423 м по подошве нефтенасыщенных коллекторов, доказанных опробованием в скв. 250-ВВ.
Залежь в карбонатных отложениях S1 Южного блока классифицируется как массивная сводовая, тектонически экранированная, нефтяная. Размеры залежи в пределах принятого контура нефтеносности составляют 0,6-1,4 х 3,2 км, высота залежи 53 м. Строение залежи показано на структурной карте кровли проницаемых карбонатов S1 и геологических разрезах продуктивных нижнесилурийских отложений (граф. 6-7).
Коллекторами являются вторичные доломиты со сложной структурой порового пространства (трещинно-каверново-поровые), характеризующиеся изменчивостью по площади и разрезу. Толщина продуктивных коллекторов изменяется от 0 на контуре нефтеносности до 8,2 м в скв.250-ВВ, пробуренной на северной периклинали залежи. Согласно карте эффективных нефтенасыщенных толщин (граф. 7), толщина продуктивных коллекторов достигает 20 м. Средневзвешенная по залежи эффективная нефтенасыщенная толщина составляет 8,1 м.
В продуктивной части разреза прослеживается от 1 (скв.250-2-ВВ вскрытых прослоев) до 7 (скв.250-ВВ) проницаемых прослоев, толщина которых варьирует от 0,6 до 3,1 м.
Покрышкой для залежи служат глинист-карбонатные породы тиманского+саргаевского горизонтов верхнего девона.
залежь нефти в пределах Северного блока
Продуктивные отложения S1 в пределах Северного блока залегают на глубинах 3520,6 – 3567,4 м и вскрыты скв. 84-Р и 128-Б.
Всего в веякских отложениях нижнего силура опробовано 9 объектов (5 – с помощью ИП в процессе бурения, 4 – в эксплуатационной колонне).
Притоки нефти получены в обеих скважинах. При испытании в эксплуатационной колонне в скв. 84-Р получен фонтанный приток нефти дебитом 29,8 т/сут через штуцер диаметром 5 мм; в скв.128 –Б дебит нефти, оцененный по подъему уровня, составил 2,3 – 8,7 м3/сут. Обе скважины вскрыли подстилающие залежь подошвенные воды. Притоки пластовой воды составляют 8,6-9,9 м3/сут.
Состав и свойства нефти изучены по устьевым и глубинным пробам, отобранным из скв. 84-Р.
Нефть залежи характеризуется как средняя, плотность ее в стандартных условиях по результатам однократного разгазирования 0,860 г/см3, парафинистая (содержание парафина 1,21-3,83 % масс.), смолистая (содержание смол 5,36-10,38 % масс.), асфальтенистая (содержание асфальтенов 2,37-5,28 % масс.), сернистая (содержание серы 0,43-0,65 % масс.), кинематическая вязкость составляет 6,51-36,63 мм2/с. Плотность нефти в пластовых условиях 0,772 г/см3.
Рассматриваемая залежь имеет сложное геологическое строение (граф. 6). Приурочена она к линейно вытянутому в северо-западном направлении Северному блоку Бадьюского поднятия. Северо-западным ее ограничением является нарушение, разделяющее Бадьюскую и Западно-Рогозинскую структуры, юго-восточным – нарушение, отделяющее Южный блок от Северного.
Самая низкая отметка подошвы нефтенасыщенных коллекторов по данным ГИС отбивается на отметке -3460,5 м в скв. 84-Р самая высокая отметка водонасыщенных колекторов -3464,3 м установлена по данным ГИС и опробования в этой же скважине. Водонефтяной контакт по залежи принят на отметке -3461 м по подошве нефтенасыщенных коллекторов, выделенных по данным ГИС в скв. 84-Р.
Залежь в карбонатных отложениях S1 Северного блока классифицируется как массивная сводовая, тектонически экранированная, нефтяная. Размеры залежи в пределах принятого контура нефтеносности составляют 0,5-1,2 х 6,1 км, высота залежи 51 м. строение залежи показано на структурной карте кровли проницаемых карбонатов S1 и геологических разрезах продуктивных нижнесилурийских отложений.
Коллекторами являются вторичные доломиты со сложной структурой порового пространства (трещинно-каверново-поровые), характеризующиеся изменчивостью по площади и разрезу. Толщина продуктивных коллекторов изменяется от 0 на контуре нефтеносности до 18,4 м в скв. 84-Р. в своде согласно карте равных эффективных нефтенасыщенных толщин толщина продуктивных коллекторов достигает 20 м. Средневзвешенная по залежи эффективная нефтенасыщенная толщина составляет 6,3 м.
В продуктивной части разреза прослеживается от 3 (скв. 128-Б) до 11 (скв. 84-Р вскрытых прослоев) проницаемых прослоев, толщина которых варьирует от 0,8 до 2,6 м.
Покрышкой для залежи служат глинисто-карбонатные породы тиманского+саргаевского горизонтов верхнего девона.
Источник: Оперативный подсчет запасов нефти и растворенного газа Бадьюского нефтяного месторождения. Комарова Л.А., Нуйкин И.Ю., Воронина Н.И., и др. 2019
Следующее Месторождение: Трофимовское
