Бельское месторождение
В административном отношении Бельское месторождение расположено в Соликамском и Усольском районах Пермского края, в 20 км к юго-востоку от г.Соликамска и в 172 км севернее г.Перми.

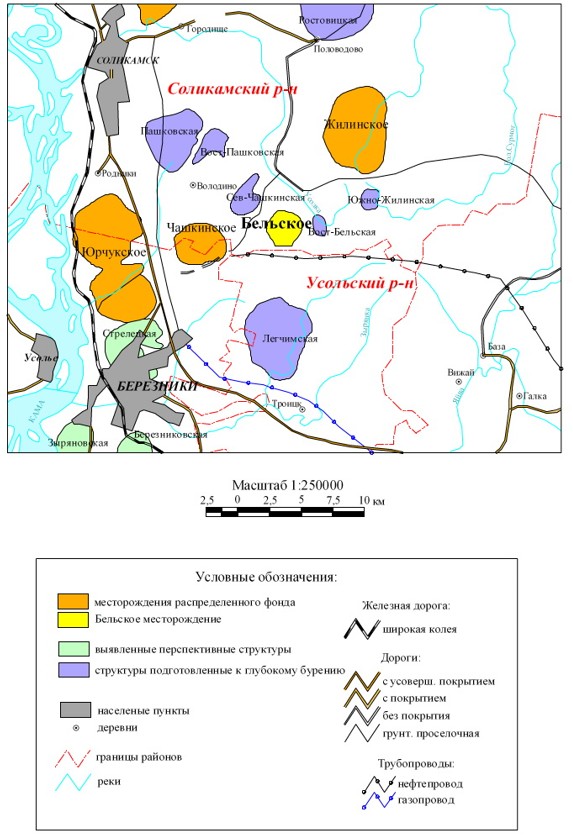

Рис.1. Выкопировка из обзорной карты
В тектоническом отношении месторождение расположено в центральной части Соликамской депрессии Предуральского краевого прогиба, на территории Верхне-Камского месторождения калийных солей.
Месторождение открыто в 1968 году бурением параметрической скважины 5.
Основными путями сообщения являются: в 16 км западнее месторождения железная дорога Соликамск-Пермь, асфальтированное шоссе Соликамск-Березники-Пермь, в летнее время судоходна р. Кама.
Рельеф местности холмисто-увалистый, сильно расчлененный. Большая часть площади покрыта лесом с частыми вырубками. Абсолютные отметки рельефа колеблются в пределах от + 170 до + 252 метров.
Стратиграфия
Геологический разрез Бельского месторождения изучен от четвертичной системы до вендского комплекса протерозоя
Максимальная глубина залегания отложений вендского комплекса, вскрываемых в пределах месторождения составляет 2815м (скв.5 - параметрическая).
Литологическое описание и стратиграфическое расчленение разреза приводится снизу вверх, для осадочных пород девонской и каменноугольной систем согласно «Унифицированной стратиграфической схемы Русской платформы» от 1988 г с поправками, принятыми в 1990г. для каменноугольной системы; для пород пермской системы – согласно «Унифицированной стратиграфической схемы Восточно-Европейской платформы» от 2005 г.
Литолого-стратиграфический разрез является типичным для территории ВКМКС.
Протерозойская группа
Вендский комплекс
Вендские отложения представлены чередованием аргиллитов, алевролитов и песчаников серых, коричневато-серых, прослоями слюдистых. Алевролиты и песчаники полимиктовые. Аргиллиты прослоями алевритистые. Вскрытая толщина вендских отложений 35 м.
Палеозойская группа
Представлена тремя системами: девонской, каменноугольной и пермской системами.
Девонская система
Представлена средним и верхним отделами.
Средний отдел представлен живетским и эйфельским ярусами.
Живетский ярус представлен переслаиванием алевролитов и аргиллитов темно-серых. Алевролиты волнисто-слоистые, с обугленным растительным детритом, участками песчанистые, иногда переходящие в песчаники мелкозернистые, кварцевые. Толщина отложений 18-20 м.
Эйфельский ярус сложен аргиллитами темно-серыми, неравномерно алевритистыми и алевролитами темно-серыми, неравномерно глинистыми, песчанистыми, иногда переходящими в песчаники светло-серые, мелкозернистые. Толщина отложений 14-15 м.
Верхний отдел представлен франским и фаменским ярусами.
Нижняя чась франского яруса включает в себя пашийский и тиманский горизонты.
Пашийский горизонт сложен алевролитами светло-серыми, неравномерно глинистыми и песчанистыми, участками переходящими в песчаник светло-серый, мелкозернистый. Толщина отложений 5-7 м.
Тиманский горизонт представлен алевролитами и песчаниками светло-серыми, мелкозернистыми. В кровле горизонта – известняк серый, темно-серый, тонкозернистый, плотный, крепкий. Толщина отложений 5-15 м.
Средний подъярус. Саргаевский + Доманиковый горизонты. Сложен известняками темно-серыми с коричневым оттенком, тонкозернистыми, плотными. Толщина отложений 20 м.
Верхнефранский подъярус сложен известняками светло-серыми, доломитизированными, прослоями слабоокремнелыми, с редкими детритом и включениями кальцита. Толщина отложений 260-264 м.
Фаменский ярус представлен известняками темно-серыми и серыми с коричневатым оттенком, доломитизированными, со стилолитовыми швами, с глинистыми примазками по плоскостям наслоения. Толщина отложений179-186 м.
Каменноугольная система
Отложения каменноугольной системы представлены нижним, средним и верхним отделами.
Нижний отдел каменноугольной системы включает в себя турнейский, визейский и серпуховский ярусы.
Турнейский ярус выделен в разрезе впадинного типа, сложен известняками серыми, мелкозернистыми, плотными, крепкими. Толщина отложений 90 м.
В разрезах сводового типа турнейский ярус отсутствует и отложения радаевского горизонта залегают несогласно на отложениях фаменского яруса.
Визейский терригенный комплекс включает отложения кожимского и окского надгоризонтов.
В объеме кожимского надгоризонта выделяют радаевский и бобриковский горизонты.
Радаевский горизонт сложен аргиллитами неравномерно алевритистыми, прослоями битуминозными с остатками морской фауны, алевролитами кварцевыми, светло-серыми, участками известковистыми и песчаниками кварцевыми светло-серыми, разнозернистыми. В нижней части разреза маломощные прослои известняка темно-серого, битуминозного, глинистого. Толщина отложений 5-13 м.
Бобриковский горизонт представлен песчаниками светло-серыми, кварцевыми, алевролитами темно-серыми, почти черными, аргиллитами темно-серыми, углистыми, неяснослоистыми. Толщина отложений 14–23м.
Тульский горизонт по литологическому составу подразделяется на две пачки: терригенную и карбонатную. Терригенная пачка сложена песчаниками, алевролитами, аргиллитами, с маломощными прослоями угля. Карбонатная пачка представлена известняками серыми и коричневато-серыми, битуминозными, с подчиненными прослоями аргиллитов, алевролитов и доломитов. Толщина отложений 25-60 м.
Серпуховский надгоризонт представлен известняками и доломитами светло-серыми и серыми, органогенными и пелитоморфными, с многочисленной фауной. Толщина отложений 108-245 м.
Среднекаменноугольный отдел. Башкирский ярус сложенизвестняками серыми, в различной степени доломитизированные, прослоями глинистые, слоистые. Толщина отложений 60-62 м.
Московский ярус сложен верейским, каширским, подольским и мячковским горизонтами.
Верейский горизонт сложен известняками темно-серыми, глинистыми, аргиллитами и мергелями темно-серыми, глинистыми, аргиллитами и мергелями темно-серыми, известковистыми оскольчатыми, с редкими прослоями доломитов. Толщина отложений 61-72 м.
Каширский горизонт представлен доломитами серыми, слабо глинистыми, кристаллическими и известняками серыми, доломитизированными, с прослоями аргиллитов темно-серых, почти черных, известковистых, алевритистых. Толщина отложений 36-53 м.
Отложения подольского горизонта представлены доломитами серыми и темно-серыми, участками слабопористыми, окремнелыми, с включениями и гнездами ангидрита, с прослоями известняков светло-серых, органогенно-обломочных, крепких. Толщина отложений 43-53 м.
Мячковский горизонт представлен доломитами светло-серыми, серыми, кристаллическими, участками кавернозными, окремнелыми, с включениями ангидрита, с редкими прослоями известняков доломитизированных. Толщина отложений 38-48 м.
Верхний отдел представлен, преимущественно, доломитами серыми, слобоизвестковистыми, прослоями глинистыми, кристаллическими, участками кавернозными с прослоями известняков. Толщина отложений 54-90 м.
Пермская система
Нижнепермская система представлена ассельским, сакмарским, артинским, кунгурским и уфимским ярусами.
Ассельский + сакмарский ярусы. Ярусы рассматриваются совместно, т.к. границу между ними выделить возможно только условно. Сложены преимущественно известняками серыми, кристаллическими, прослоями органогенно-детритовыми, участками глинистыми, битуминозными. Толщина отложений 309-378 м.
Артинский ярус по литологическому составу подразделяется на 2 пачки: нижнюю карбонатную и верхнюю – терригенную.
Карбонатная пачка представлена известняками светло-серыми, темно-серыми, участками окремнелыми, органогенно-обломочными с многочисленной фауной. Толщина отложений 21-69 м.
Терригенная пачка сложена полимиктовыми песчаниками, алевролитами, аргиллитами, мергелями с линзовидными включениями и тонкими прослоями известняков, доломитов. Толщина отложений 284-374 м.
В составе кунгурского яруса выделяются филипповский и иренский горизонты.
На западе участка филипповский горизонт сложен известняками и доломитами серыми, темно- и коричневато-серыми, разнозернистыми. К востоку карбонаты замещаются известковистыми аргиллитами, мергелями, полимиктовыми алевролитами и песчаниками. В основании горизонта повсеместно залегают прослои ангидритов. Толщина отложений 72-90 м.
Иренский горизонт подразделяется на глинисто-ангидритовую и соляную толщи.
Глинисто-ангидритовая толща соответствует ледянопещерской и тюйской пачкам классического разреза кунгура и слагает нижнюю часть иренского горизонта. Представлена чередованием ангидритов, известковистых аргиллитов, мергелей с подчиненными прослоями и линзами алевролитов, песчаников и каменных солей.
Соляная толща стратиграфически соотносится с лунежской пачкой классического разреза ирени и подразделяется сверху вниз на покровную каменную соль, сильвинито-карналлитовую и сильвинитовую пачки, составляющие собственно калийную залежь, подстилающую каменную соль.
Общая толщина иренского горизонта изменяется от 565 м до 624 м.
Уфимский ярус включает в себя соликамский и шешминский горизонты.
Серия пород соликамского горизонта, перекрывающая соляные отложения иренского горизонта, в своей нижней части представлена соляно-мергельной толщей, а в верхней – терригенно-карбонатной.
Соляно-мергельная толща сложена мергелями, глинами известковистыми, загипсованными и засолоненными, иногда с прослоями ангидрита, каменной соли и включениями пирита.
Терригенно-карбонатная толща на площади представлена чередованием глинистых известняков, мергелей серых, желтовато-серых, иногда доломитизированных, с прослоями аргиллитов и известковистых глин. Толщина отложений 60-200 м.
Шешминский горизонт имеет максимальное развитие на территории Дуринского прогиба, где отмечены мощности до 500 м и более. На прилегающей к прогибу территории Верхнекамского месторождения солей толщина горизонта уменьшается до 20-30 м вплоть до полного выклинивания. Отложения горизонта представлены пестроцветными отложениями – песчаниками, мергелями, глинистыми известняками, аргиллитами, алевролитами с линзами и прослоями брекчий. На подстилающих отложениях горизонт залегает с размывом и угловым несогласием. Толщина отложений 140-350 м.
Четвертичная система
Отложения системы представлены элювиальными, элювиально-делювиальными, аллювиальными песками кварцевыми, неслоистыми, часто переслаивающимися с глинами, суглинками, супесями, реже галечниками. Толщина отложений 20 м.
Тектоника

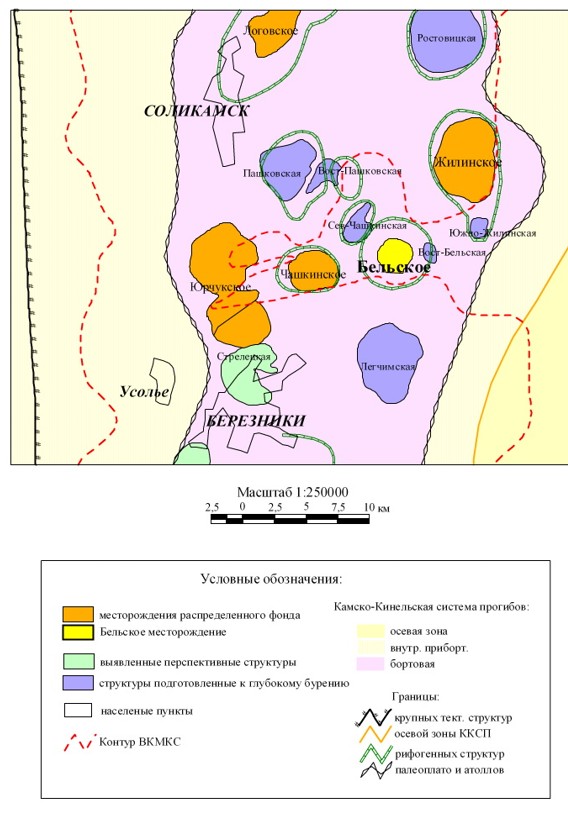

Рис.2. Выкопировка из карты фонда выявленных и перспективных структур Пермского края по состоянию на 01.01.2012 г.
Согласно карте тектонического районирования, по кристаллическому фундаменту Бельское месторождение находится на восточном склоне Камской гомоклинали.
Кристаллический фундамент представлен гнейсами, гранитами и гранито-гнейсами. Отражающий горизонт ОГ Ф, отождествляемый с поверхностью фундамента, залегает в районе исследований на глубине 5 км и моноклинально погружается в северо-восточном направлении.
На эродированной поверхности фундамента с угловым и стратиграфическим несогласием залегает осадочный чехол, сложенный вендскими, палеозойскими и кайнозойскими отложениями.
Породы рифейского комплекса на Бельском поднятии не вскрыты.
Вендские отложения представлены переслаиванием аргиллитов, алевролитов и песчаников мощностью порядка 1700 м.
Палеозойский комплекс содержит толщу пород от среднедевонских до нижнепермских включительно. Мощность залегающих в основании комплекса средне-верхнедевонских терригенных отложений составляет до 60 метров. К кровле тиманских терригенных отложений приурочен ОГ III, моноклинально погружающийся в юго-восточном направлении.
По отложениям верхнедевонско-турнейского карбонатного комплекса исследуемая площадь находится в центральной части Березниковского палеоплато Камско-Кинельской системы впадин.
Толщина верхнедевонско-турнейских карбонатно-органогенных осадков по данным бурения скважины 5 вскрывшей всю толщу Бельского рифогенного массива, составляет 466 м. Турнейские отложения над позднедевонскими рифами представлены слоистыми известняками и местами полностью отсутствуют. В межрифовых впадинах карбонатного Березниковского палеоплато мощность отложений увеличивается до 80-90 м.
Бельское поднятие по ОГ IIП закартировано по замыкающей изогипсе минус2090 м с размерами 3.4 км х 3.8 км, амплитудой 55 м.По поверхности ОГ IIП Бельская структура представляет собой изометричное куполовидное поднятие, находящееся на едином структурном основании с Восточно-Бельским поднятием и осложненное тремя вершинами, морфологически более выражена северо-западная вершина.
Для выявления литолого-фациальных особенностей выполнен кластерный анализ между ОГ III-IIП . На основании кластерного анализа, материалов ГИС и керна скв. 5, 17, 12, 127 выделены фации рифового массива (I) и межрифовых отложений (II).
Межрифовый тип разреза представлен слоистыми известняками с редкими маломощными прослоями глинистых известняков и аргиллитов в верхней части турнейского яруса. Мощность верхнедевонско-турнейских осадков составляет 334-419 м.
В пределах рифа на сейсмофациальной схеме верхнефранско-турнейских отложений выделяются гребневая, рифово-платформенная, внутририфово-лагунная, склоновая субфации и область возможного развития палеокарста.
В зонах развития гребневой фации накапливались известняки органогенно-детритовые массивно- и неясно-слоистые мощностью, в основном, более 525 м. Фации рифовой платформы представлены преимущественно слоистыми известняками мощностью 505-525 м. Внутририфово-лагунная фация представлена маломощными (460-505 м) известняками и доломитами.
Как показывает анализ формирование рифового массива происходило, в основном, в раннефранское время в виде атоллоподобной структуры с понижением в ее центральной части. В позднефранский период при относительном понижении уровня моря в результате приливно-отливных процессов происходило частичное разрушение гребневых частей и заполнение лагуны глинистыми известняками в восточной и южной частях рифового массива. В раннефаменское время в западной части рифа выделяется Бельская структура, в восточной - Восточно-Бельская, а на северо-западе площади исследований - Северо-Чашкинская.
Процессы эрозии и карстования получили наиболее широкое развитие в южной части рифа. Породы фаменско-турнейского возраста на своде Бельского поднятия подвергались интенсивным процессам денудации в предвизейское и визейское время.
Вышезалегающая толща терригенных отложений представлена переслаиванием песчаников, аргиллитов и алевролитов радаевского, бобриковского и тульского горизонтов визейского яруса нижнего карбона.
Региональные представления об особенностях седиментации в визейское время позволили предположить, что накопление осадков происходило, в основном, в прибрежно-морских условиях в подводной части дельты на стыке суши и моря, в условиях многократного трансгрессивно-регрессивного перемещения береговой линии.
Прибрежная часть моря является одним из участков, где происходит накопление терригенного материала. Именно здесь происходит формирование разнообразных песчаных образований, представляющих собой как эрозионные (врезы), так и аккумулятивные формы рельефа типа кос, баров, пляжей, представляющих большой интерес при поисках залежей УВ.
Толщина визейских терригенных отложений в пределах площади изменяется от 30 м до 50 м. Наименьшими толщинами характеризуются сводовые части структур, а в палеопрогибах и на склонах они, как правило, увеличены. Это обусловлено тем, что накопление песчаного материала происходило в большей мере в пониженных участках палеорельефа и на склонах палеоподнятий. На сводовых частях накопление песчаников происходило менее интенсивно. Таким образом, увеличение визейской толщи обусловлено увеличенной толщиной песчаников.
Отложения нижней части разреза (радаевско-бобриковские отложения) чаще характеризуются преобладанием песчаников как бобриковских, так и радаевских, что может быть обусловлено развитием палеоврезовых образований. Как показывает практика, в тульское и радаевское время песчаники увеличенной толщины (>5 м) развивались в основном локально, а в бобриковское время седиментация песчаного материала происходила более интенсивно, как по разрезу, так и по площади.
Особенностью строения верхней части разреза визейской толщи (тульский горизонт) является тонкослоистость отложений, но могут встречаться и линзовидные песчаные тела, предположительно барового или руслового генезиса. Подобные линзы песчаников выявлены в пласте Тл2 в скв.5 (hэфф.=8.8м) на Бельском месторождении, а также в скв.726 (hэфф.=6.3м) на Юрчукском месторождении.
Следует отметить, что в восточной части Бельского поднятия по материалам сейсморазведочных работ просматривается полосовидная протока тульско-бобриковского возраста, которая имеет направление с северо-востока на юг. Аналогичная протока такого же простирания выявлена и на соседнем Жилинском месторождении, расположенном северо-восточнее Бельского месторождения. Анализ данных ГИС и особенности волновой картины не позволяют с точностью отождествить ее с палеоруслом. Согласно работе в позднебобриковское и раннетульское время береговая линия находилась в восточной части исследуемой территории. Поэтому можно предположить, что вероятнее всего это единый приливно-отливный канал, который предположительно мог заполняться как песчаным, так и алевритистым материалом, протягивающимся полосами с северо-востока, огибая своды поднятий, в условиях прибрежно-морских обстановок.
К кровле визейских терригенных отложений приурочен ОГ IIК, который характеризуется общим плановым соответствием с поверхностью фаменско-турнейских карбонатов. При этом морфология Бельского поднятия сохраняется, а амплитуда уменьшается до 49 м. Размеры по замыкающей изогипсе минус2050 м составляют 4.2 км х 3.2 км. В связи с наличием предполагаемых палеорусел и образованием вдоль них бароподобных тел, возможно тульского времени, поверхность ОГ IIК локально воздымается относительно ОГ IIП, к западу от скв.17 и в восточной части поднятия, относительное увеличение толщин, возможно, обусловленное размывом раннебобриковских отложений.
Для прогнозирования пластов-коллекторов построена сейсмофациальная схема, отображающая общие закономерности развития визейской терригенной толщи.
Всего на изучаемой территории выделено три зоны. Область распространения отложений с развитием песчаных пород русловых фаций в радаевско-бобриковское время представляет зону I. Данная область выделяется за пределами Бельской структуры, где толщина песчаных пород может быть свыше 15 м. Область отложений с развитием песчаных пород русловых фаций в радаевское, бобриковское и тульское время отнесена к зоне II. В данной области предполагается развитие песчаных пород с толщиной 10-15 м. Область развития радаевско-бобриковских отложений с преобладанием алеврито-аргиллитовых пород представляет зону III. В этой зоне развитие песчаных пород с небольшой толщиной (менее 10 м). Следует отметить, что скв. 17 и 127 не увязываются с выявленной зональностью, в связи с искажением сейсмической записи на склоне структуры. К наиболее перспективной для обнаружения пластов-коллекторов увеличенной толщины можно отнести зону II. ЗонаIII, является менее перспективной, отложения зоны I имеют отметки ниже уровня нефтеносности.
Верхневизейско-башкирская карбонатная толща сложена тульскими, серпуховскими и башкирскими отложениями. Породы представлены чередованием известняков, доломитов и аргиллитов. Мощность толщи изменяется от 274 м до 360 м.
В башкирско-серпуховское время на территории Пермского Приуралья были развиты отложения мелководно-морской фации, представленные чередованием плотных и проницаемых разностей органогенно-детритовых известняков, нередко слабодоломитизированных, порово-кавернозных, часто с микротрещинами и реже - доломитами иногда мелкокавернозными. Иногда в разрезе встречаются незначительные прослои аргиллитов. Наличие органогенных разностей пород является благоприятным фактором для образования хорошо проницаемых пластов, которые могут служить ловушками для УВ.
По кровле башкирского яруса (ОГ IП) отмечается общее плановое соответствие с частичным выполаживанием вверх по разрезу. Размеры по замыкающей изогипсе минус 1760 м составляют 4.1 км х 3.3 км, амплитуда 49 м.
Вышезалегающая среднекаменноугольно-нижнепермская сульфатно-карбонатная толща представлена карбонатными отложениями.
По отложениям верхнего палеозоя Бельское поднятие расположено в центральной части Соликамской впадины. На образование пермских отложений оказало влияние формирование впадины, как отрицательной структуры в составе Предуральского краевого прогиба, в позднегерцинскую эпоху.
Поверхность артинских карбонатных пород (ОГ АК) характеризуется резко дифференцированным рельефом, обусловленным как унаследованностью наиболее выраженных частей структуры облекания верхнедевонского рифа, так и развитием артинских органогенных построек. Размеры по замыкающей изогипсе минус 1075 м составляют 3.2 км х 3.0 км, амплитуда 39 м.
Прогибание территории в раннепермское время привело к образованию артинского «терригенного клина», представленного переслаиванием песчаников, алевролитов и аргиллитов с прослоями мергелей. Мощность отложений увеличивается в восточном направлении от 280 м до 390 м, несколько уменьшаясь над органогенными постройками.
В связи с осложнением восточного склона Бельского поднятия нижнепермскими органогенными постройками и нарастанием «терригенного клина» по вышележащим отражающим горизонтам - АТ и СП поднятие снивелировалось и закартировано в виде структурного выступа, раскрытого на восток.
Выше по разрезу залегают ангидриты, аргиллиты и мергели филипповского горизонта (72-90 м).Их перекрывает толща отложений иренского горизонта, представленная в нижней части переслаиванием мергелей и ангидритов мощностью от 200 м до 300 м. В кровле иренского горизонта сульфатно-карбонатная толща сложена переслаиванием ангидритов, мергелей, каменной соли (мощностью до 400 м), гипса, калийной соли (мощностью до 50 м). С подошвой верхнеиренской соляной толщи отождествляется отражающий горизонт СП, с кровлей - ОГ СК.
По материалам сейсморазведки, данным глубокого и солеразведочного бурения поверхность ОГ СП в общих чертах повторяет структурный план ОГ АТ. Локальных поднятий по поверхности подошвы солей не закартировано.
Относительно соляной толщи площадь работ расположена на территории Верхнекамского месторождения калийных солей, в пределах Дуринского прогиба. Образование его обусловленного размывом сильвинито-карналитовой толщи.Дуринский соляной прогиб представляет собой линейную структуру погружения кровли солей (ОГ СК). По комплексу данных бурения, сейсморазведки и гравиразведки Дуринский прогиб состоит из отдельных локальных понижений. Поверхность соляной толщи от абсолютных отметок 50 м - минус 100 м на бортах прогиба погружается к его осевой части до отметок минус 300 м - минус 475 м. Прогиб заполнен карбонатно-терригенными и терригенными породами надсоляной толщи соликамского, шешминского и белебеевского горизонтов.
В северной части площади распространены отложения соликамского горизонта, представленные плитчатыми известняками с прослоями глин и мергелей, в нижней части - мергелями с прослоями гипса. Южнее развиты породы шешминского и белебеевского горизонтов, представленные переслаиванием красноцветных глин, песчаников и алевролитов. Мощность пород составляет порядка 140-550 м.В поймах рек, в местах развития болот палеозойские отложения перекрыты четвертичными глинами, суглинками, песками, галечниками и торфами мощностью до 20 м.
НЕФТЕНОСНОСТЬ
В тектоническом отношении Бельское месторождение приурочено к одноименному поднятию, расположенному в центральной части Соликамской депрессии Предуральского краевого прогиба, на территории Верхне-Камского месторождения калийных солей (рис.2.).
Бельское месторождения находится на территории Бельского лицензионного участка (лицензия ПЕМ 14406 НЭ от 21.03.2008г.).
Месторождение открыто в 1968г., впервые запасы нефти и растворенного газа тульской залежи Бельского месторождения поставлены на баланс объединения «Пермнефть» в 1969 году (Протокол ГГК СССР № 12 от 27.03.1969г.). На 1.01.1969г. на балансе числятся начальные геологические (извлекаемые) запасы нефти категории С1 в количестве 20327тыс.т (10163 тыс.т.), по категории С2 – 77523тыс.т (38761тыс.т.). Запасы газа, растворенного в нефти, составили начальные геологические (извлекаемые) по категории С1 в количестве 2947млн.м3 (1474млн.м3.), по категории С2 – 11240 млн.м3 (5620млн.м3).
Последний пересчет запасов нефти и растворенного газа был произведен в 1997 г. (Протокол ЦКЗ №146 от 25.03.1997г. ЗАО «Лукойл-Пермнефть»). На 1.01.1997г. на балансе числятся начальные геологические (извлекаемые) запасы нефти категории С1 в количестве 630тыс.т (228тыс.т.), по категории С2 – 927 тыс.т (246 тыс.т.). Запасы газа, растворенного в нефти, составили начальные геологические (извлекаемые) по категории С1 в количестве 135 млн.м3 (55 млн.м3.), по категории С2 – 168 млн.м3 (50 млн.м3).
В 2009 году был выполнен «Проект пробной эксплуатации Бельского нефтяного месторождения», утвержденный ЦКР (протокол №4851 от 17.03.2010г.) по второму варианту, который и является действующим проектным документом.
Геологический разрез Бельского месторождения изучен от четвертичной системы до вендского комплекса протерозоя включительно.
Из семи нефтегазоносных комплексов, выделенных в разрезе осадочного чехла Пермского Прикамья на Бельском месторождении промышленно нефтеносны три: нижнепермский карбонатный (пласт Ар), верхневизейско-башкирский карбонатный (пласт Бш) и нижне-средневизейский терригенный (пласт Тл2) нефтегазоносные комплексы.
Корреляция отложений проведена согласно принятой номенклатуре снизу вверх в соответствии с седиментационными циклами и последовательностью отложения слоев. Корреляция отложений продуктивных горизонтов проводилась, в основном, по кривым радиоактивного каротажа (ГК, НГК, ННК-т). Также привлекались: стандартный каротаж с применением 2-х метрового зонда (А2,0М0,5N), кривая потенциала собственной поляризации (ПС), кавернометрия (ДС). В качестве реперов в терригенных отложениях выбирались выдержанные по площади глинистые пачки. В карбонатных отложениях реперами являются уплотненные глинистые известняки.
Обоснование положения водонефтяных контактов проводилось по результатам интерпретации промыслово-геофизических исследований и опробования скважин. Обоснование положения водонефтяных контактов по залежам приведено в таблице 5.2.
Построение структурных карт проведено по кровле и подошве проницаемой части пластов. В зонах замещения коллекторов плотными породами построение структурных карт выполнено с использованием абс.отметок стратиграфических границ пластов. При этом за основу принимались карты по отражающим горизонтам АT, АК, IП, IIК и IIП (Граф.10-14).
В 2010 году сейсмопартией 12 были проведены сейсмические работы по технологии 3D, съемка полностью покрыла контур нефтеносности Бельского месторождения [36]. Также учтены данные ПМ ВСП в скважине 1, 2012г. [37].
Оперативный пересчет запасов нефти выполнен по результатам бурения разведочных скважин 127 (1992г.) и 1 (2011г.), а также по результатам 3D сейсморазведки в комплексе с трёхмерным геологическим моделированием, что привело к уточнению структуры Бельского месторождения и детализации геологического строения продуктивных пластов.
По нефтегазогеологическому районированию площадь относится к Гежско-Березниковской зоне нефтегазонакопления Соликамского нефтегазоносного района Предуральской нефтегазоносной области. В непосредственной близости находятся Жилинское, Чашкинское, Юрчукское и Логовское месторождения.
Нижнепермский карбонатный нефтегазоносный комплекс
В пределах Соликамской впадины промышленная нефтеносность артинских карбонатных отложений установлена только на Бельском месторождении (пласт Ар), сакмарских - на Гагаринском (пласт См), Гежском (пласт См) и Озерном (пласт См) месторождениях.
Нефтепроявления в керне в виде пропитки нефтью, выпотов и капель нефти, заполнения мелких трещин и скоплений газов встречаются по всему разрезу нижнепермских отложений и практически на всех месторождениях Соликамской впадины.
Пласт Ар
Пласт не выдержан по площади месторождения, в восточной части замещен плотными породами.
Нефтеносность пласта, установлена в скважинах 17 и 22. Керн из артинских отложений в этих скважинах не отбирался. Керн получен в скважинах 127 и 1. В скв.127 представлены терригенная (полимиктовые песчаники неравномерно известковистые и глинистые) и карбонатная (известняк детритовый неравномерно глинистый) плотные части пласта. В скв.1 пласт также плотный.
Водонефтяной контакт, ранее принят на абс.отметке -1068,0 м по результатам опробования скв.22, из интервала 1265,0-1300,0 (-1054,1-1088,8) получен приток газированной нефти и воды (Qн=13,7 т/сут, Qв=1,8м3/сут на 8 мм штуцере). Абсолютная отметка ВНК принята по подошве маломощного (h=0,6 м) прослоя в интервале 1278,2-1278,8 (-1067,2-1067,8).
В скв.22 ниже абс.отметки -1068,0 в маломощном пропластке (h=0,6 м, интервал 1281,6–1282,2 (-1070,6-1071,2) (Прил.6)) оценить характер насыщения по ГИС не представляется возможным (табл.5.2). Учитывая, что по результатам геофизических исследований скважин ВНК не установлен, предлагается принять условный подсчетный уровень (УПУ), на той же абс.отметке, что и прежний ВНК - 1068 м.
Залежь литологически экранированная, шириной 0,4 км, длиной 1,6 км, высотой 12,0 м (табл.5.1). Общая толщина пласта изменяется от 25,6 до 28,2 м и составляет в среднем 26,9 м. Эффективная толщина в пределах контура нефтеносности изменяется от 4,0 до 6,6 м, эффективная нефтенасыщенная равна 2,6 м. В интервале пласта выделено 5 проницаемых прослоев. Коэффициент песчанистости 0,097, расчлененность – 5,0.
Залежь не разрабатывается.
Верхневизейско-башкирский карбонатный нефтегазоносный комплекс
Промышленная нефтеносность карбонатных отложений башкирского яруса установлена практически на всех месторождениях Соликамской впадины, в том числе и на Бельском. В непосредственной близости находятся Жилинское (пл. Бш), Юрчукское (пл. Бш) и Логовское (пл. Бш) нефтяные месторождения.
Пласт Бш
Керн получен в скв. 1, 5, 12, 17, 127. Покрышкой залежи служат плотные глины нижней части верейского горизонта и заглинизированная толща известняков верхней части башкирского яруса.
В интервале продуктивного пласта наблюдается чередование известняка серого, тонкозернистого, мелкопористого, с нефтепроявлениями от запаха нефти при расколе до пропитки густой окисленной нефтью, с богатой фауной брахиопод и известняка серого, скрытозернистого, мелкопористого, плотного, с глинистыми примазками, с обильной фауной брахиопод и остракод. Коллектор представлен детритово-биоморфными известняками и доломитами.
Нижняя покрышка представлена глинистыми известняками и доломитами светло-серыми, скрытозернистыми, плотными, крепкими, кальцитизированными. Подошва пласта Бш по данным каротажа фиксируется по повы-шенным значениям ГК и каверномера, а также по уменьшению показаний НГК.
Таким образом, кровля и подошва пласта прослеживаются по данным исследования керна и по ГИС. Резервуар ограничен как сверху, так и снизу, поэтому форма залежи принимается пластовой. На соседних месторождениях – Жилинском и Южно-Юрчукском также выделены залежи пластового типа. Пласт выдержан по площади месторождения.
Водонефтяной контакт принят на абс.отметке -1769,0 м. Обоснование выполнено по данным ГИС и результатам опробования в скв.1 – из интервала перфорации (ПГМ 3канала) 2255,5 м (-1766,8 м) получена нефть с газом дебитом 24 м3/сут (табл.5.2). Ранее при подсчете запасов ВНК башкирской залежи был принят на абсолютной отметке -1756,0 м по подошве проницаемого прослоя скв.17, давшей из интервала перфорации в колонне 1944,0-1959,0 м (-1742,7-1757,7 м) приток нефти дебитом 17 т/сут (dшт = 5 мм).
Залежь пластовая, размерами 2,9 х 4,1 км, высота залежи 22,4 м. Пространственное положение внутреннего контура принято согласно структурным построениям, что отражено на схематических геологических профилях и структурных картах. Общая толщина нефтяной части пласта изменяется от 17,3 до 25,1 м и составляет в среднем 21,6 м. В пределах контура нефтеносности эффективная толщина колеблется от 9,8 до 12,8 м. Эффективная нефтенасыщенная толщина 3,2 - 11,0 м. В пределах пласта выделено от 7 до 9 проницаемых прослоев. Коэффициент песчанистости 0,375, расчлененность – 8,0.
По состоянию на 01.01.2012г. залежь не разрабатывается (скв.1 введена в разработку 19.01.2012г.).
Нижне-средневизейский терригенный нефтегазоносный комплекс
Промышленная нефтеносность визейских терригенных отложений установлена практически на всех месторождениях Соликамской впадины. Визейская терригенная толща представлена отложениями тульского, бобриковского и радаевского горизонтов. На Бельском месторождении продуктивными являются тульские отложения - пласт Тл2.
В непосредственной близости находятся Жилинское (пл. Тл2), Чашкинское (пл. Тл2-а, Бб, Мл), Юрчукское (пл. Тл2-а, Бб, Мл) и Логовское (пл. Тл2, Бб) нефтяные месторождения.
Пласт Тл2
Пласт не выдержан по площади месторождения. С запада и востока его ограничивают зоны замещения.
Коллекторы представлены переслаиванием песчаников с алевролитами. Нефтяная часть пласта охарактеризована керном лишь в скв.1.
Ранее ВНК был принят на отметке – 2033,0 м. В настоящем отчете предлагается принять условный подсчетный уровень – УПУ, на абс.отметке - 2035,0 м. Поскольку вода не встречена не в одной скважине, вскрыты только нефтенасыщенные породы. Обоснование УПУ выполнено по результатам опробования в скв.5 - из интервала перфорации в колонне с глубины 2241,0-2249,4 м (-2026,3-2034,7м) получен приток нефти дебитом 24,1 т/сут (dшт = 4 мм) и по данным ГИС, по подошве нефтяного проницаемого прослоя скв.5.
По данным бурения пласт Тл2 проницаем лишь в скважинах 1 и 5, в остальных скважинах коллекторы замещены плотными породами. Отсутствие коллектора в скв.17 подтверждено испытанием в колонне, где при перфорировании данного интервала притока не получили.
Залежь пластово-сводовая, литологически экранированная, размерами 1,7 х 2,8 км, высота залежи 17,3 м (табл.5.1). Общая толщина пласта изменяется от 29,8 до 32,8 м и составляет в среднем 31,3 м. В пределах контура нефтеносности эффективная толщина изменяется от 3,7 до 8,8 м. Эффективная нефтенасыщенная толщина – также колеблется от 3,7 до 8,8 м. В составе пласта выделено 4 проницаемых прослоя. Коэффициент песчанистости 0,254, расчлененность – 4,0.
Залежь разрабатывается с декабря 2010 года скважиной 5. По состоянию на 01.01.2012 г. накопленная добыча нефти достигла 8,2 тыс.т.
Верхнедевонско-турнейский карбонатный нефтегазоносный комплекс
Нефтепроявления в пределах комплекса отмечены практически на всех месторождениях Соликамской впадины. Залежи нефти с промышленными запасами выявлены на Гежском, Гагаринском, Маговском, Мысьинском, Чашкинском, Юрчукском, Уньвинском месторождениях.
На Бельском месторождении промышленная нефтеносность комплекса не установлена. По материалам описания керна известняки отобранные из кровельной части фаменско-турнейских отложений либо с выпотами нефти (скв.127), либо с легким запахом нефти (скв.1). При испытании в процессе бурения визейского и верхней части фаменско-турнейского интервалов в скв.5 получен приток разгазированной нефти и пластовой воды. Анализ ГИС показал, что вскрытые фаменские коллекторы имеют низкую пористость. В связи с этим, нефть при испытании, вероятно поступала из тульского пласта (Тл2). В 2011 году при испытании турнейских отложений в скв.1 получен фильтрат бурового раствора.
Источник: Оперативный пересчет запасов углеводородного сырья Бельского месторождения по результатам бурения разведочной скважины № 1. Лицензия ПЕМ 14406 НЭ. Договор № 4863/Е-101/1. Каракуша Г.Г., Ракинцева И.А., Щербенев А.В., и др. 2012
