Бесюряхское месторождение
В административном отношении Иктехский участок расположен на территориях Ленского и Мирнинского районов Республики Саха (Якутия) в 90 км южнее г. Мирный и в 115 км севернее г. Ленска, (рис.1).

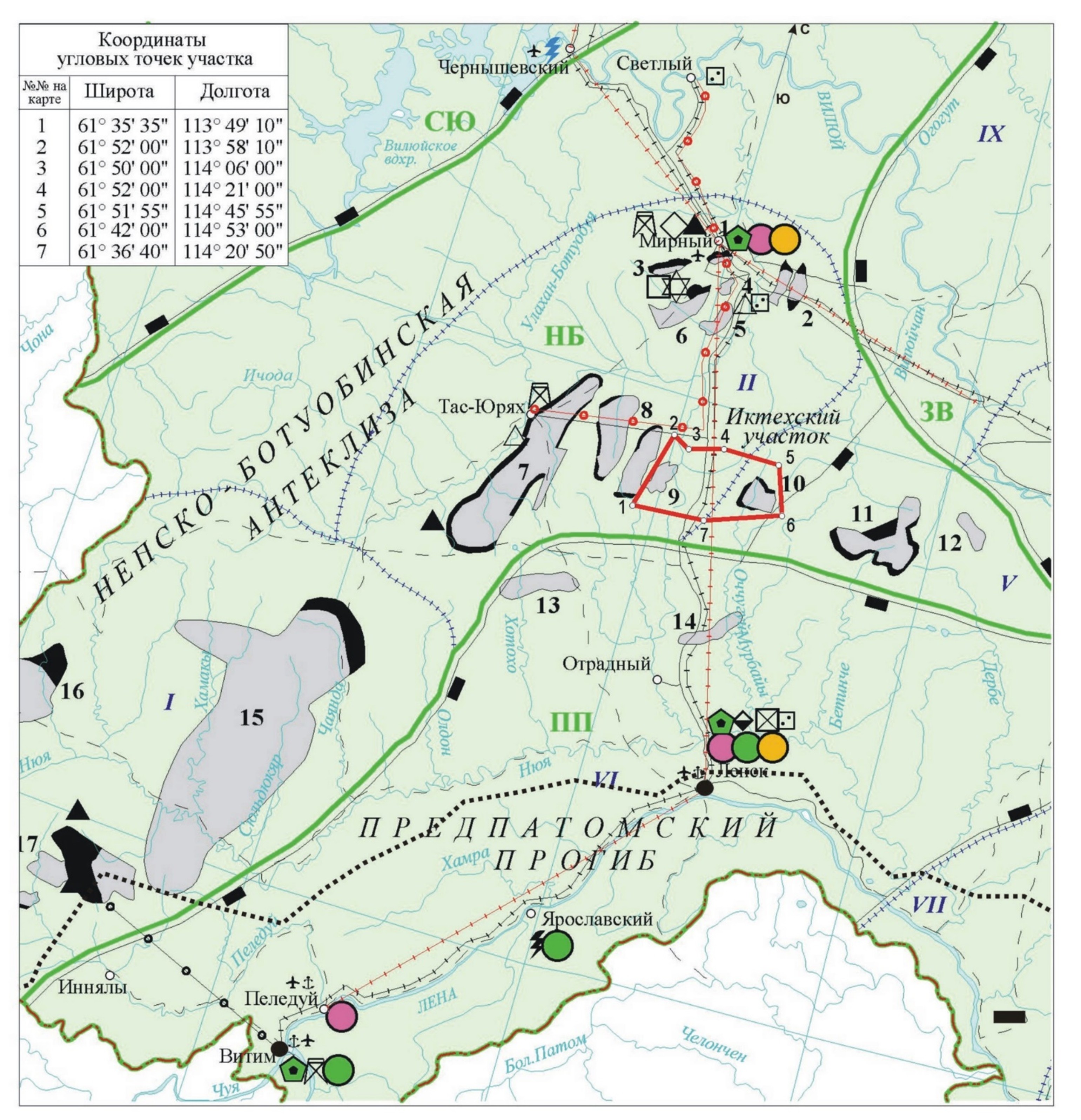

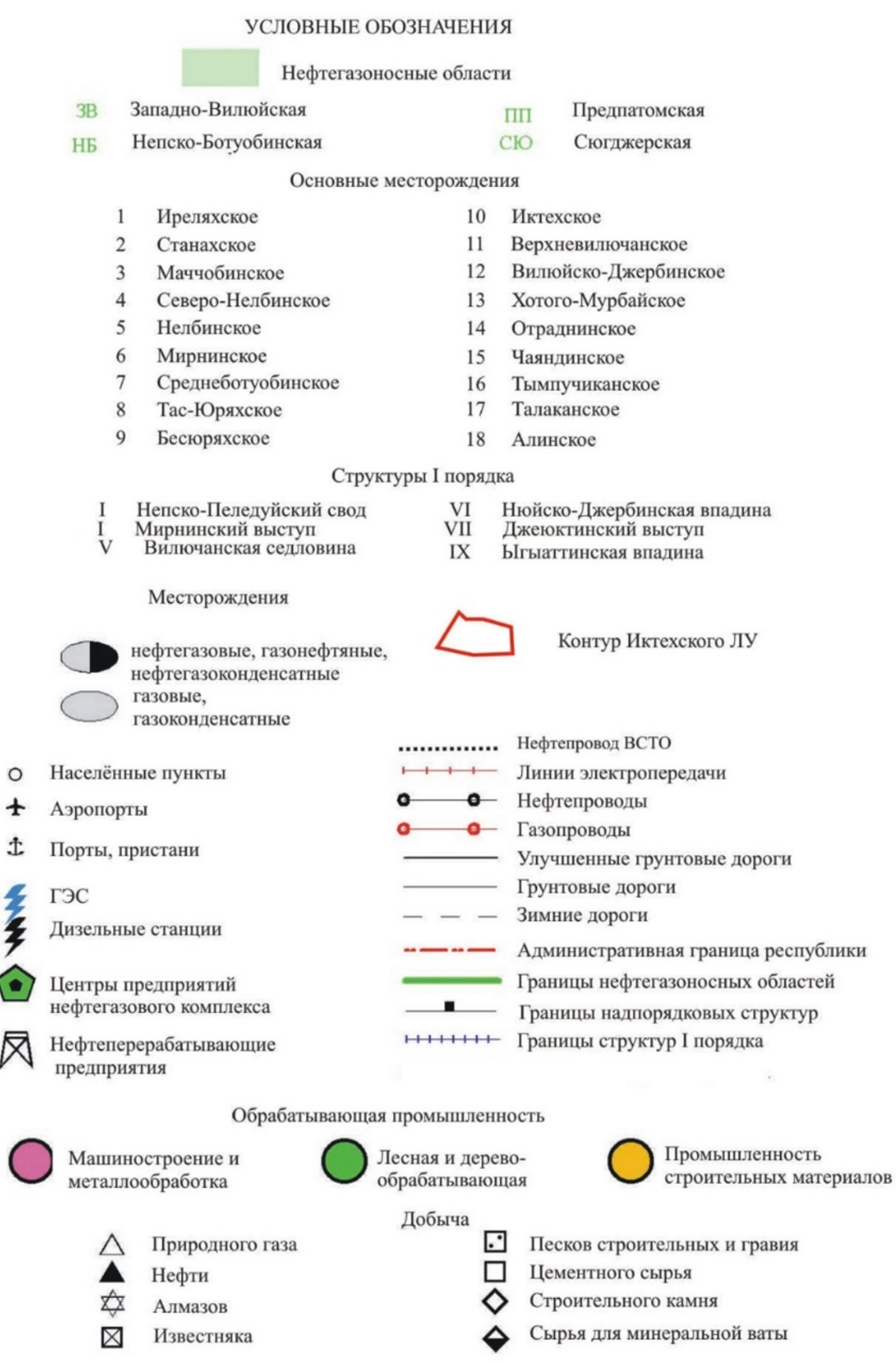

Рис.1. Обзорная карта района работ
Города Мирный и Ленск связаны между собой автодорогой III класса круглогодичного действия протяженностью 230 км.
По территории Иктехского участка проходит действующий газопровод Таас-Юрях-Мирный-Светлый ОАО «Алроса-Газ» с отведенными земельными участками под технологические здания и сооружения.
Лицензия на право пользования недрами Иктехского участка ЯКУ 15872 НР от 16.04.2015 года предоставлена ООО «ИНК» на основании приказа Федерального агентства по недропользованию от 13.04.2015 года №286. Срок окончания действия лицензии – 28.02.2038г.
Недропользователь: ООО «Иркутская нефтяная компания», Российская Федерация, 664000, г. Иркутск, проспект Большой Литейный, д.4, тел: +7 (3952)211-352, факс: +7 (3952)211-353.
В пределах участка находятся Иктехское нефтегазоконденсатное и Беcюряхское газовое месторождения.
Собственно Бесюряхское газовое месторождение открыто в 1990 году двумя поисковыми скважинами №№ 340-1 и 340-2, пробуренными в пределах одноименной структуры, выявленной и подготовленной к бурению сейсморазведочными работами МОГТ в 1988-89 гг.
Газоносность установлена в отложениях венда (ботуобинский горизонт, пласт В5).
Запасы углеводородного сырья в пределах Бесюряхского месторождения, учтенные Государственным балансом запасов полезных ископаемых Российской Федерации по состоянию на 01.01.2019, составляют: свободный газ по категории С1 - 1.222 млрд. м3; по категории С2 – 9.177 млрд. м3.
По величине извлекаемых запасов газа месторождение относится к средним, по геологическому строению – к сложным.
Месторождение является разведываемым, не введено в разработку. Оперативный подсчет запасов представляется на государственную экспертизу совместно с проектом пробной эксплуатации.
Литолого-стратиграфическая характеристика района
Литолого-стратиграфическая характеристика разреза приводится по материалам скважин глубокого бурения и геолого-съемочных работ масштаба 1:200 000.
В основу расчленения разрезов скважин положена стратиграфическая схема, разработанная специалистами ПГО «Ленанефтегазгеология» и СНИИГГиМС на основании имеющихся фаунистических данных и корреляции промыслово-геофизических характеристик скважин.
Данная схема утверждена Межведомственным региональным стратиграфическим совещанием по венду и кембрию внутренних районов Сибирской платформы (Новосибирск, 1986 г.)
В геологическом строении площади принимают участие протерозойские образования кристаллического фундамента, а также породы венда, кембрийской системы, нижнего отделы юры, рыхлые четвертичные отложения. Основной обьем чехла занимают отложения венда и кембрия.
Архей Протерозой AR-PR
Кристаллический фундамент.
В пределах Бесюряхского ГМ кристаллический фундамент вскрыт в двух скважинах. Наибольшая глубина залегания пород фундамента на территории Иктехского ЛУ - 2420 м в скважине № 651 Иктехского НГКМ.
Абсолютные глубины залегания кровли образований фундамента в пределах площади изменяются от -1620 м до -2260 м, относительный перепад отметок составляет 640 м.
Кристаллический фундамент представлен биотитовыми, биотит-амфиболовыми, биотит-роговообманково-диопсидовыми, биотит-эпидотовыми гнейсами, биотитовыми плагиогнейсами, плагиогранитами, чарнокитом, гранодиоритом, кварцевым диоритом.
Палеозой - PZ
Венд V
Бесюряхское ГМ по литолого-фациальным особенностям отложений венда входит в Ботуобинскую зону сейсмо-фациальную зону (Рис. 2).

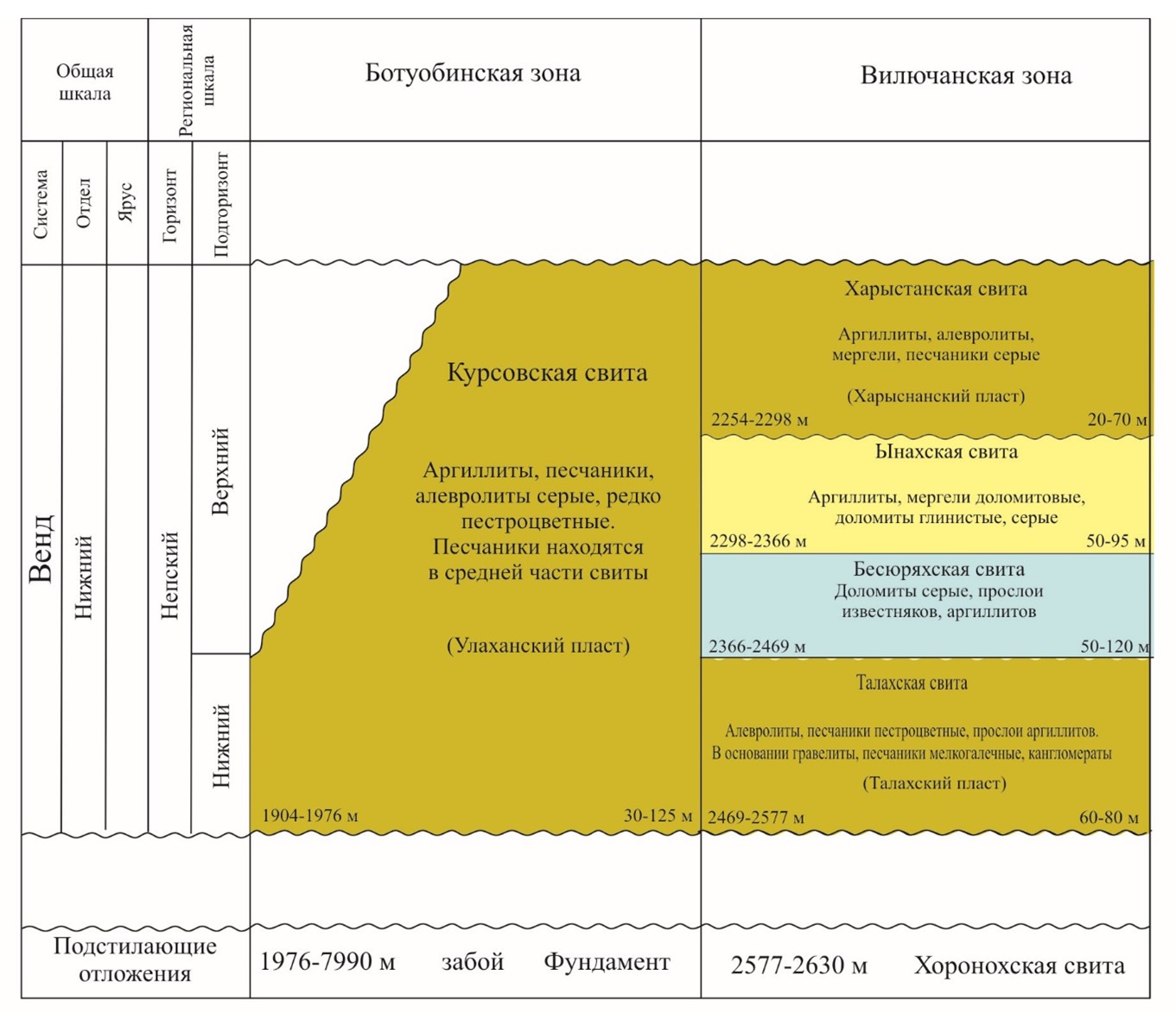

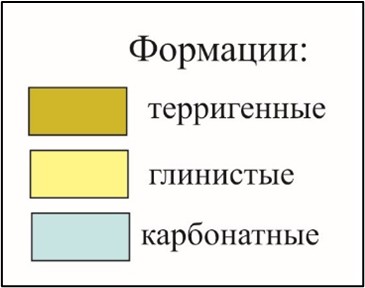

Рис.2. Фрагмент стратиграфического разреза. Сопоставление особенностей отложений нижнего венда в Ботуобинской и Вилючанской сейсмофациальных зонах.(Мельников Н.В. СНИИГГиМС, 2009 г.)
На Бесюряхском ГМ в отложениях венда выделяются снизу вверх: курсовская, бюкская, успунская и кудулахская свиты.
Курсовская свита (V kr) сложена сероцветными часто с зеленоватым или коричневатым оттенком аргиллитами, прослоями алевролитов, песчаников и реже доломитов. Толщина от 3 до 96 м.
Бюкская свита (V buk) подразделяется на две подсвиты: нижнюю и верхнюю.
Нижняя подсвита (V buk1) (ботуобинский продуктивный горизонт) сложена алевролитами и аргиллитами, с песчаниками в основании. В верхней части часто присутствуют доломитовые песчаники. Толщина подсвиты составляет 2-33 м.
Верхняя подсвита (V buk2) по литологическим особенностям подразделяется на три толщи, снизу вверх: телгеспитскую, торсальскую, аянскую.
Телгеспитская толща состоит из доломитов, ангидрито-доломитов, прослоев ангидрита, доломитовых мергелей и аргиллитов. В основании часто отмечаются строматолитовые доломиты, иногда доломиты песчанистые.
Торсальская толща сложена каменной солью с прослоями доломитов, часто ангидритизированных, доломитовых мергелей и аргиллитов.
Аянская толща представлена доломитами, доломито-ангидритами, ангидрито-доломитами, ангидритами с прослойками аргиллитов.
Толщина всей бюкской свиты в Ботуобинской зоне составляет – 128-176 м.
Успунская свита (V us) залегает на верхней подсвите бюкской свиты иктехской серии. Сложена сероцветными с коричневатым или зеленоватым оттенком глинистыми доломитами, доломитовыми мергелями и аргиллитами, прослоями доломитов ангидритизированных. Толщина свиты 70-106 м
Кудулахская свита (V kd) сложена сероцветными доломитами, глинистыми доломитами и известняками, иногда ангидритизированными, прослоями доломитовых мергелей и аргиллитов. Количество глинистого материала по сравнению с подстилающими отложениями значительно сокращается. Толщина свиты составляет 90-125 м.
Венд-нижний кембрий.
Юряхская свита (V-Є jh). По литологическим особенностям подразделяется на две подсвиты, нижнюю и верхнюю.
Нижняя подсвита (V-Є jh1) представлена известняками и доломитами серыми со слабым коричневатым оттенком, с включением кристаллов ангидритов. В нижней части подсвиты иногда отмечаются тонкие прослои глинистых доломитов, к подсвите приурочен пласт Ю-III юряхского продуктивного горизонта, из которого на Иктехской площади получен промышленный приток газа. Толщина нижней подсвиты 16-29 м.
Верхняя подсвита (V-Є jh2) сложена доломитами часто известковистыми, участками глинистыми, известняками, иногда доломитовыми, с прослоями доломитовых мергелей и аргиллитов. В подошве отмечается пачка толщиной 10-15 м, сложенная глинистыми доломитами, мергелями и аргиллитами. Известняки и доломиты серые, темновато-серые, с коричневатым или зеленоватым оттенком, иногда водорослевые. Аргиллиты и мергели серого и темно-серого цвета иногда с зеленоватым или коричневатым оттенком. Толщина верхней подсвиты 54-64 м.
К подсвите приурочены пласты Ю-I и Ю-II юряхского продуктивного горизонта.
Толщина юряхской свиты колеблется в пределах от 74 до 90 м.
Кембрийская система Є
Нижнекембрийские отложения представлены билирской, юрегинской, нелбинской, эльгянской, толбачанской, олекминской, чарской свитами.
Нижний отдел Є1
Билирская свита (Є1 bl). По литологическим особенностям подразделяется на две подсвиты.
Нижняя подсвита (Є1 bl1) сложена доломитами с прослоями аргиллитов и мергелей. В подошве выделяется пачка толщиной до 10 м, представленная аргиллитами, мергелями и глинистыми доломитами. Доломиты светло-серые, серые, темновато и коричневато-серые, часто известковистые, реже глинистые, водорослевые с редкими стилолитами. Аргиллиты темно-серые, зеленовато-серые, прослоями ангидритизированные.
К отложениям подсвиты приурочен пласт О-I осинского продуктивного горизонта. Толщина подсвиты от 25 до 32 м.
Верхняя подсвита (Є1 bl2) представлена известняками и доломитами с подчиненными прослоями мергелей и аргиллитов. Известняки серые, светло- и темно-серые с коричневатым и розоватым оттенком, неравномерно доломитизированные, часто водорослевые. Доломиты серые, темно- и светло-серые, неравномерно известковистые, участками окремненные, глинистые, ангидритизированные, прослоями кавернозно-пористые. Аргиллиты в виде тонких прослоев, зеленовато-серые. Толщина подсвиты 42-47 м.
Юрегинская свита (Є1 jr) сложена каменной солью и пачками переслаивания доломитов глинистых, аргиллитов и мергелей. Толщина свиты от 239 до 350 м. Перекрывается нелбинской свитой.
Нелбинская свита (Є1 nb) сложена доломитами с прослоями мергелей и аргиллитов, в некоторых разрезах присутствуют тонкие прослои каменной соли. Доломиты сероцветные с зеленоватым или коричневатым оттенками, неравномерно глинистые с примесью алевритового материала, мелко-, тонкозернистые, неяснополосчатые с обильным распыленным пиритом, иногда брекчированные, кавернозно-пористые, ангидритизированные. Толщина свиты 50- 63 м.
Эльгянская свита (Є1 el) сложена доломитами и известняками с редкими тонкими прослоями глинистых доломитов и реже аргиллитов. Доломиты серые, темно-серые, иногда с коричневатым или желтоватым оттенком, часто известковистые, битуминозные, водорослевые. Известняки темно-серые, битуминозные, часто водорослевые, иногда глинистые. Толщина свиты 53-64 м.
Толбачанская свита (Є1 tb) сложена каменной солью, доломитами, доломитами глинистыми, прослоями аргиллитов и доломитовых мергелей. В нижней части присутствуют прослои известняков и известковистых доломитов. Каменная соль в основной массе присутствует в верхней части, к нижней приурочены отдельные пласты. Свита подразделяется на две подсвиты: нижнюю безсолевую и верхнюю соленосную. Толщина свиты 258 –403 м.
Олекминская свита (Є1 ol) сложена известняками и доломитами. Известняки темно-серые и серые, водорослевые, скрыто кристаллические, битуминозные, иногда доломитистые. Доломиты серые, темно-серые, коричневатые, мелкозернистые, иногда окварцованные, слабо глинистые, часто известковистые водорослевые и обломочные, битуминозные, кавернозно-пористые, иногда присутствует ангидрит в виде редких мелких пятен. Толщина свиты изменяется от 81 м до 111 м.
Чарская свита (Є1 chr) сложена каменной солью, доломитами глинистыми, мергелями доломитовыми и прослоями известняков. Толщина от 280 до 409 м. Перекрывается ичерской свитой.
Нижний – средний отделы Є1-2
Ичерская свита (Є1-2 ič) сложена известняками и доломитами. Известняки темно-серые до черных, коричневато-серые, серые мелко-среднекристаллические, часто фитолитовые, битуминозные, иногда доломитистые, участками кавернозно-пористые, волнисто-слоистые за счет примазок черного глинисто-органического вещества. Отмечаются гнезда крупнокристаллического кальцита. Доломиты серые, коричневато-серые мелкокристаллические, иногда водорослевого облика, участками известковистые, иногда присутствует ангидрит. Толщина свиты 41-62 м. Перекрывается метегерской свитой.
Средний отдел Є2
Метегерская свита (Є2 mt) сложена глинистыми доломитами, мергелями доломитовыми, аргиллитами, карбонатными брекчиями с прослоями известняков. Доломиты серые, светло-серые, желтовато-, коричневато-, зеленовато- и голубовато-серые, глинистые, иногда известковистые, кавернозные, ангидритизированные, часто породы загипсованы. Мергели доломитовые и аргиллиты темно-зеленовато-и коричневато-серые, тонкослоистые. Толщина от 110 до 137 м. Свита перекрывается с перерывом породами верхоленской свиты (серии).
Средний – верхний отделы Є2-3
Бордонская свита (Є2-3 br) состоит из мергелей доломитовых, аргиллитов и редких прослоев алевролитов. Породы в основном красноцветные, редко отмечаются прослои и пятна зеленоцветных. Толщина изменяется от 77 до 149 м. Перекрывается отложениями укугутской свиты ранней юры.
Юрская система J
Нижний отдел J1
Укугутская свита (J1 uk) со стратиграфическим перерывом залегает на породах верхнего кембрия. В основании свиты –конгломераты, выше сложена переслаиванием песков, алевритов, глин, известняков. Толщина от 60 до 174 м.
Кайнозой (KZ)
Четвертичная система Q
Со стратиграфическим несогласием залегают на породах укугутской свиты нижней юры и представлены суглинками, глинами, песками, галькой различного петрографического состава. Распространены в долинах рек. Толщина 0-15 м.
Характеристика разреза месторождения
Характеристики продуктивных пластов изучены по полученным сейсмическим данным и структурным картам масштаба 1:50 000, отображающим особенности рельефа различных литостратиграфических подразделений разреза:
•кровли фундамента (отражающий горизонт Ф);
•кровли ботуобинского горизонта бюкской свиты (отражающий горизонт КВ),
•кровли бюкской свиты (отражающий горизонт Б),
•кровли билирской свиты (отражающий горизонт II),
•кровли юрегинской свиты (отражающий горизонт I);
•кровли нижнетолбачанской подсвиты (отражающий горизонт К1Т);
•подошва чарской свиты (отражающий горизонт ОЧ);
•верхняя часть чарской свиты (отражающий горизонт А).
Помимо этого, были построены структурные карты по кровлям пластов: О-II билирской свиты и Ю-I, II, III юряхской свиты, телгеспитской пачки.
Тектоника
В тектоническом отношении рассматриваемый участок расположен на западном склоне Непско-Ботуобинской антеклизы. Западная часть участка находится на восточном окончании Мирнинского выступа (структуры II порядка в составе Непско-Ботуобинской антеклизы).
В геологическом строении территории района исследования, выделяются два структурных этажа - кристаллический фундамент и осадочный чехол.
Сложен осадочный чехол терригенными, карбонатными, галогенными, сульфатно-карбонатными породами.
Кристаллический фундамент в пределах рассматриваемой территории по данным [Мегакомплексы, 1987] залегает на глубинах около 2.5 километров.
Структурная карта по отражающему горизонту Ф, характеризует структурный план поверхности кристаллического фундамента. Абсолютные глубины залегания кровли образований фундамента в пределах отчетной площади изменяются от -1620 м до -2260 м, относительный перепад отметок составляет 640 м. Площадь подразделяется на серию блоков. Западная часть площади приподнята относительно ее восточной части, границами служат зоны тектонических нарушений юго-восточного простирания, проходящие почти через всю территорию площади. В восточной части территории расположено Иктехское поднятие.

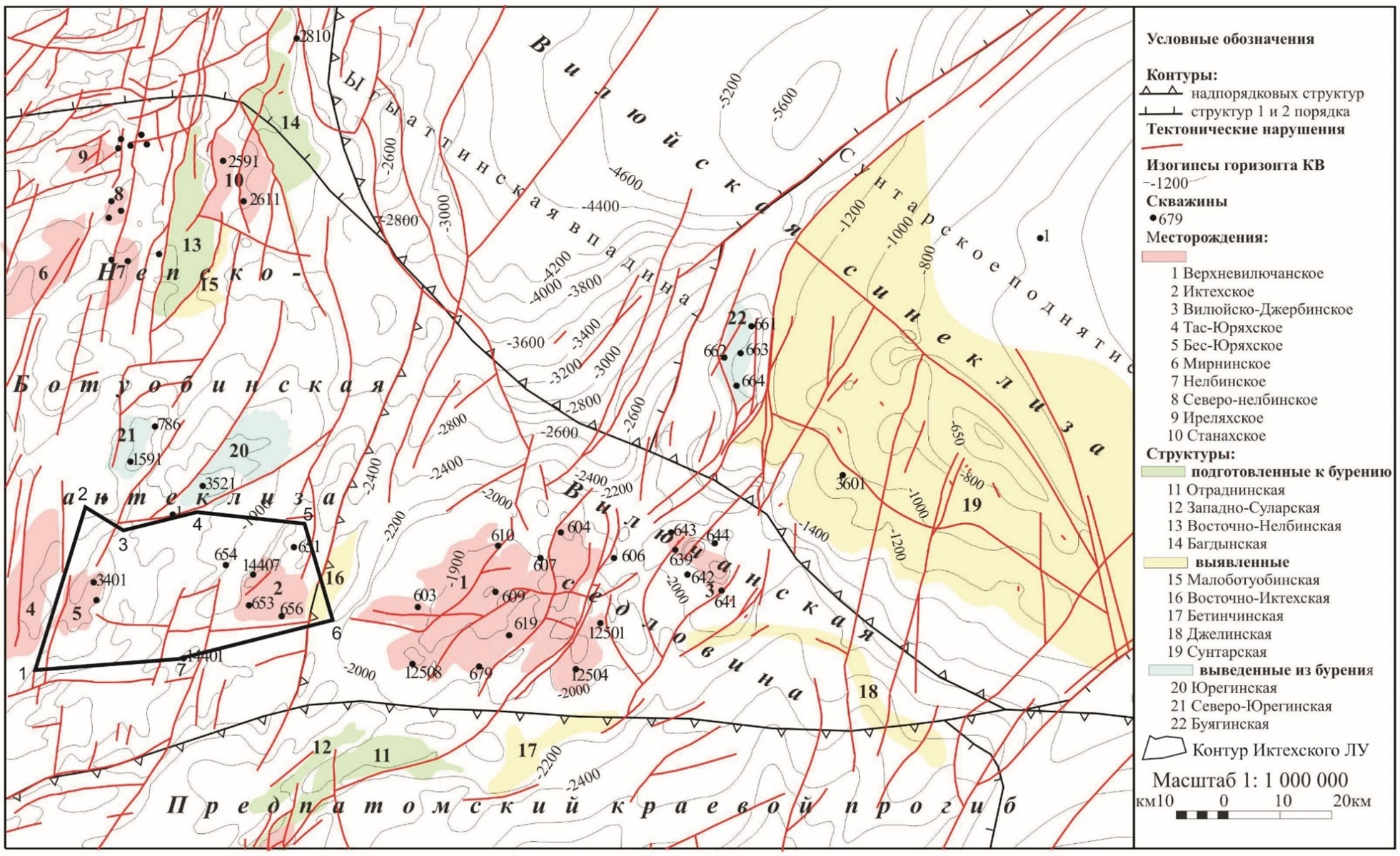

Рис.3. Фрагмент структурно-тектонической схемы Республики Саха (Якутия) по материалам отчёта “Подсчёт запасов газа, конденсата и нефти Верхневилючанского месторождения” Матвеев В.Д. и др, 2003 г.
В северо-восточной части выделяется фрагмент крупного тектонического нарушения, которое было закартированно в рамках работы [Звягинцева. 2015]. В восточной части площади за зоной этого крупного тектонического нарушения отмечается резкое погружение структурного плана, амплитуда сброса порядка 200 м. С юга Иктехское поднятие также ограничивается серией тектонически нарушений, амплитуда сброса достигает 120 м. Западный борт выступа представляет собой склон с градиентом 8.4%.
Анализ структурных построений, выполненных на сопредельной территории [Кулагин, 2008] свидетельствует о том, что поднятие в западной части площади является одной из вершин более крупной структуры, которая может быть оконтурено изогипсой по ОГ Ф -1820 м. В пределах этого поднятия выделяется серия вершин (Тас-Юряхская, Очугейская и Северо-Юрегниская и т.д.). Восточный склон этого поднятия заходит на рассматриваемую территорию в виде собственно Бесюряхского поднятия. В пределах работ амплитуда поднятия составляет около 160м, размеры 10 х 13 км.
Зона прогиба, расположенного между Бес-Юряхским и Иктехским поднятиями имеет ширину порядка 6 км при максимальной глубине около 260 м в северной части площади, к южной части оно выхолаживается и имеет глубину около 100 м. В северной части площади, в пределах поднятия, выделяется три тектонических нарушения, подразделяющих его на блоки.
Структурная карта по отражающему горизонту КВ характеризует особенности кровли ботуобинского горизонта бюкской свиты. Структурная поверхность полностью сохраняет основные особенности рельефа структурного плана нижележащего горизонта. Абсолютные значения изменяются от -1540 м до -2060 м, относительный перепад отметок составляет 520 м.
Положение основных тектонических нарушений сохраняется.
Бес-Юряхское поднятие с востока может быть ограничено изогипсой -1660 м. Наиболее приподнятая часть находиться на глубинах около -1540 м. В пределах площади амплитуда составляет порядка 120 м. В северной части площади, в пределах поднятия, выделяется три тектонических нарушения, подразделяющих его на блоки.
Структурная карта по отражающему горизонту М1 характеризует особенности кровли бюкской свиты. Структурная поверхность полностью сохраняет основные особенности рельефа структурного плана нижележащего горизонта. Абсолютные значения изменяются от -1400 м до -1900 м, относительный перепад отметок составляет 500 м. Положение основных тектонических нарушений сохраняется.
Наиболее глупогопогруженная часть прогиба (глубина до -1990 м) расположена на северо-востоке площади, ширина прогиба около шести км. Склоны поднятий осложнены тектоническими нарушениями. В восточной части площади за зоной крупного тектонического нарушения отмечается резкое погружение структурного плана, амплитуда сброса около 200 м.
Структурная карта по отражающему горизонту II характеризует особенности строения кровли билирской свиты. Затухают некоторые наиболее мелкие тектонические нарушения, отмечается выполаживание рельефа. Абсолютные отметки изменяются от -1040 м до -1520 м относительный перепад отметок составляет 480 м. Западная часть приподнята относительно центральной и восточной. Наиболее глубокое место прогиба, разделяющего поднятия также расположено на северо-востоке территории (глубина до – 1520 м). Борта прогиба контролируются тектоническими нарушениями.
Структурная карта по отражающему горизонту I характеризует особенности кровли юрегинской свиты. Абсолютные отметки изменяются от -850 м до -1250 м. Большая часть разрывных нарушений, осложняющих строение территории, затухает к началу формирования отложений юрегинской свиты. Восточная часть территории по-прежнему контролируется зоной крупного тектонического нарушения, сброс составляет около 130 м. В южной части площади (район скважины №144-01) и на этом уровне разреза сохраняется тектоническое нарушение, по борту прогиба. В остальных частях прогиба тектонические нарушения не выделяются, и прогиб ограничивается склонами с градиентом около 10 %. Также в пределах Бес-Юряхской структуры не выделяются тектонические нарушения, которые подразделяли его на блоки, остается только один разлом юго-восточного простирания, расположенный у самого края ЛУ. Бес-Юряхское поднятие с востока может быть ограничено изогипсой -920 м. при амплитуде в пределах участка работ 120 м.
Структурная карта по отражающему горизонту К1Т дает представление о поведении кровли нижнетолбачанской подсвиты. Глубина залегания подсвиты, варьирует от -600 м до -990 м. Тектонические нарушения сохраняют свое положение, как и на карте по кровле юрегинской свиты. Прогиб ограничивается склонами с градиентом около 6 %, его максимальная глубина - 990 м. Бес-Юряхское поднятие с востока может быть ограничено изогипсой -680 м. при амплитуде в пределах участка работ 90 м. В его пределах отмечаются две вершины, которые могут быть оконтурены изогипсой -830 м, размерами 1 х 2 км. В южной половине площади работ могут быть выделены локальные поднятия амплитудой 10-15 м.
Структурная карта по отражающему горизонту ОЧ дает представление о поведении подошвы чарской свиты. Глубина залегания подошвы чарской свиты варьирует от -250 м до -600 м. Свое положения сохраняют зона крупного тектонического нарушения, в восточной части площади сброс составляет около 130 м. а также тектоническое нарушение в пределах Бес-Юряхского поднятия. Прогиб ограничивается склонами с градиентом около 4.5 %, его максимальная глубина на отметке - 630 м. В центральной части площади выделяется малоамплитудное поднятие (амплитуда около 10-15 м), которое может быть оконтурено изогипсой -350м. Бес-Юряхское поднятие может быть оконтурено изогипсой – 340 м. На данном стратиграфическом уровне разреза одна из вершин Бес-Юряхского поднятия перемещается в пределы площади работ (амплитуда составляет 120 м).
Структурная карта по отражающему горизонту А характеризует поведение кровли отложений верхней части чарской свиты. Абсолютные отметки изменяются от -50 до -310 м. Западная и центральная часть площади приподнята относительно ее восточной. Склон Иктехского поднятия с востока ограничен зоной крупного тектонического нарушения, сброс достигает 100 м. Прогиб ограничивается склонами с градиентом около 3.5 %, его максимальная глубина - 310 м. В центральной части площади выделяется серия малоамплитудных поднятий (амплитуды 10 - 20 м). Бес-Юряхское поднятие может быть оконтурено изогипсой -100 м при амплитуде 50-60 м.
При сопоставлении структурных планов по ОГ КВ (кровля ботуобинского горизонта), выполненных трестом «Якутсгеофизика» в 1988 году и отчетными работам, можно сделать вывод, что на площади сохранились все структурные элементы: Бесюряхское поднятие, склоны Иктехского поднятия, зона прогиба, многие тектонические нарушения сохраняют свое положение и ориентировку. Благодаря скважинам, которые были пробурены позднее и регулярной сетке профилей настоящих работ, уточнилось строение как самого Бес-Юряхского поднятия, так и центральной части площади.
В тектоническом плане Иктехский ЛУ расположен в зоне сочленения Вилючанской седловины с Мирнинским выступом Непско-Ботуобинской антеклизы.
Мирнинский выступ по кровле кристаллического фундамента имеет северо-восточное простирание, отмечается постепенное погружение фундамента с юго-запада на северо-восток. Такое же погружение установлено по данным бурения, МТЗ и ЗСБ в широтном направлении. Северо-западная граница выступа проходит по зоне разломов северо-восточного простирания, южная и юго-восточная границы частично также определяются зонами разломов, имеющих субширотное простирание, а частично условно контролируются участками относительно погруженного или практически горизонтального залегания подошвы нижнепалеозойских отложений. На востоке и северо-востоке Мирнинский выступ граничит с Ыгыаттинской впадиной и Вилючанской седловиной, где отмечается достаточно резкое погружение горизонта КВ, а углы падения венд-рифейских и нижнекембрийских отложений достигают 5-12° по сравнению с обычными 1-1,5°.
Мирнинский выступ осложнен Вилюйско-Мархинской зоной региональных разломов, пересекающей его вдоль длинной оси.
Бесюряхская структура, к которой приурочено Бесюряхское ГМ, расположена в тектоническом плане в центральной части Мирнинского выступа Непско-Ботуобинской антеклизы (рис. 3 и 4).
Бесюряхская структура представляет собой моноклиналь, погружающуюся в восточном направлении, является по существу продолжением Тас-Юряхского поднятия. Структура отделена от Тас-Юряхского поднятия зоной регионального глубинного разлома, который осложнен непротяженными дайками. Размеры Бесюряхской структуры в контуре последней замкнутой изогипсы горизонта КВ (- 1740 м) м составляют 28 х 5 км, амплитуда 95 м, площадью 135 км2.

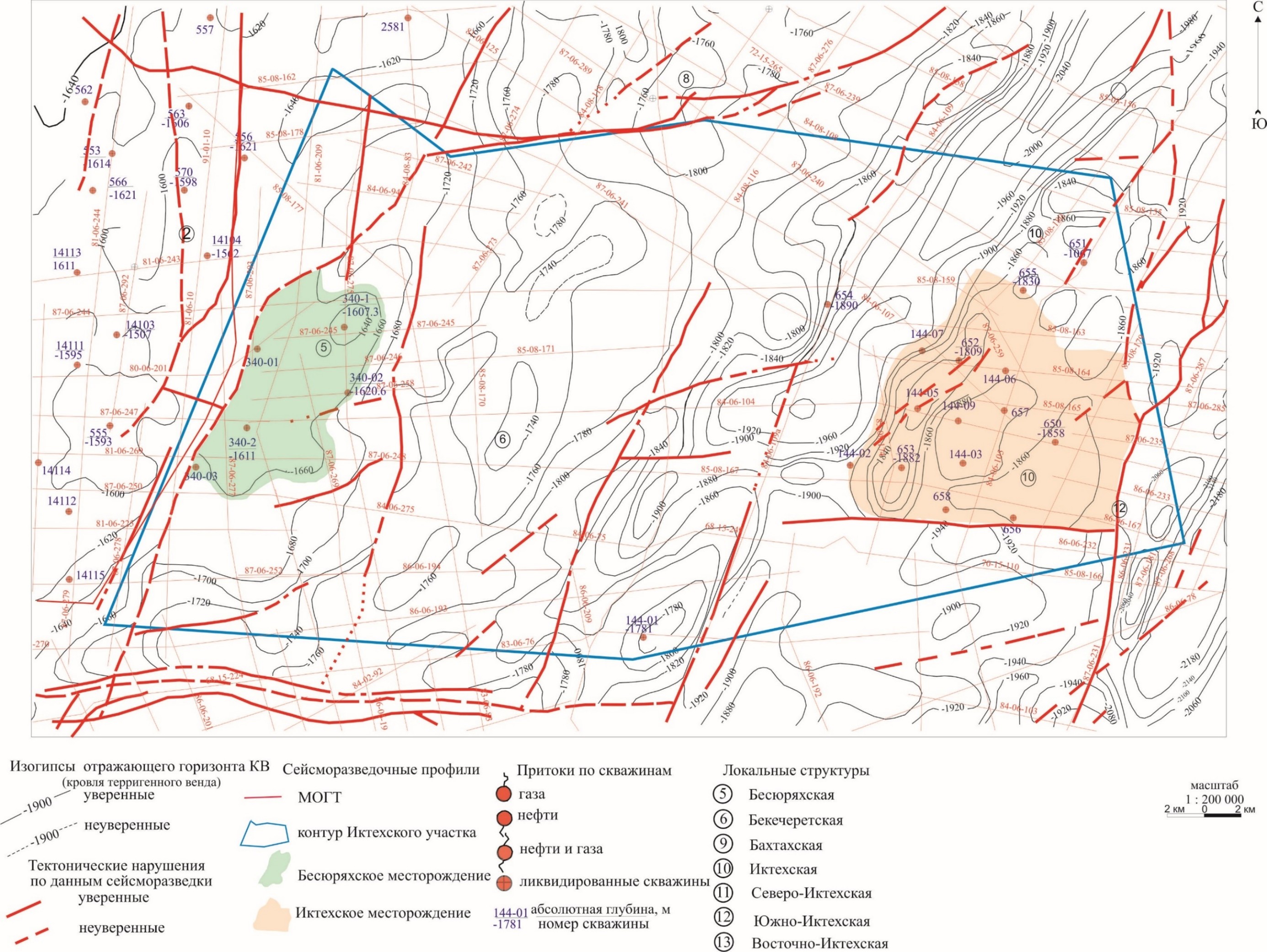

Рис.4. Локальные структуры в пределах Иктехского лицензионного участка
Нефтегазоносность
Согласно нефтегеологическому районированию территория относится к Непско-Ботуобинской нефтегазоносной области (рис 5).

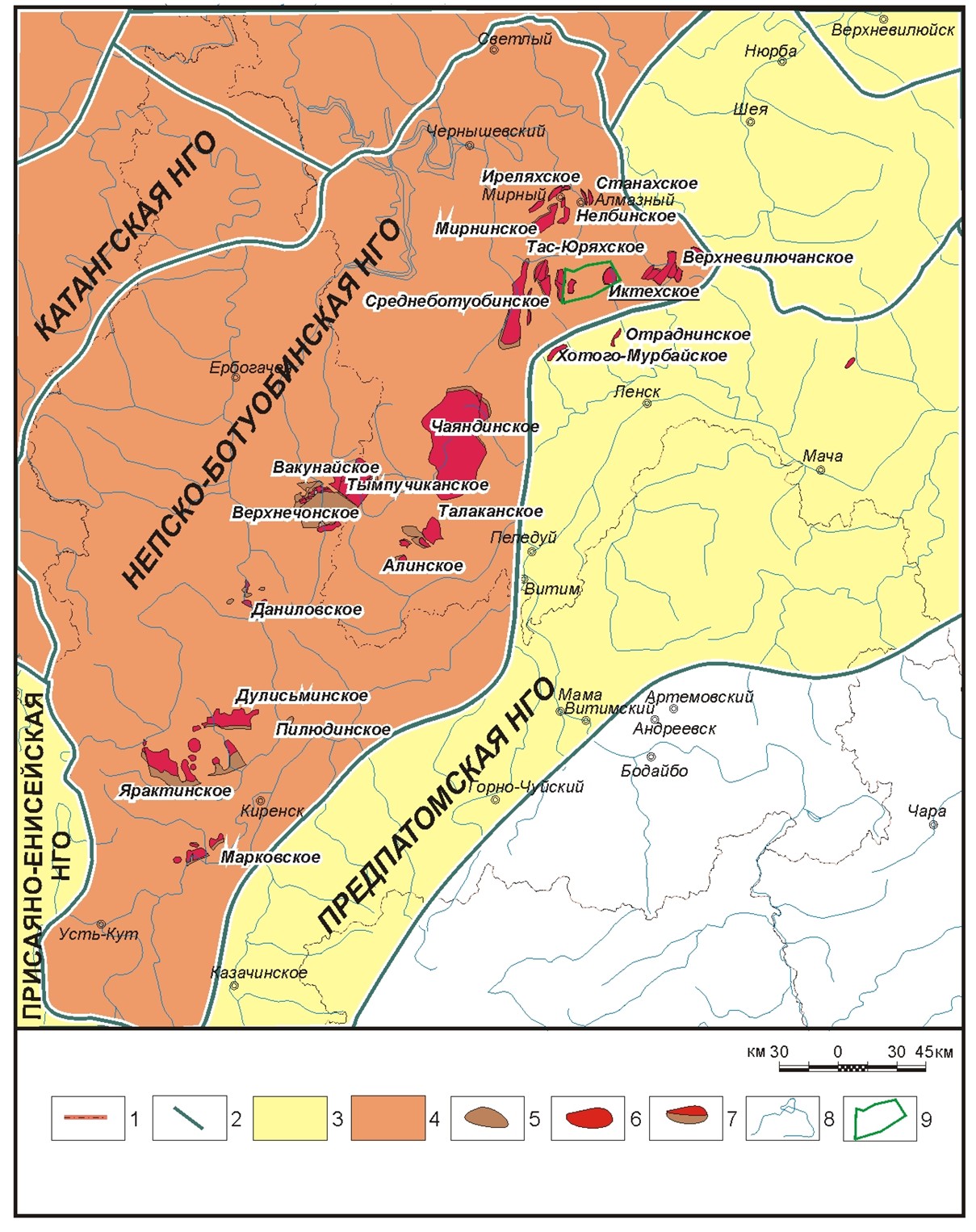

Рис.5. Фрагмент схемы нефтегазогеологического районирования юга Сибирской платформы (под ред. А.Э. Конторовича, 2007 г.)
Условные обозначения: границы: 1 - административные, 2 - тектонических элементов; нефтегазоносные области: 3 - преимущественно с газовым составом залежей УВ, 4 - преимущественно с газонефтяным составом залежей УВ; месторождения: 5 - нефтяные, 6 - газоконденсатные, 7 - газонефтяные, нефтегазовые и газонефтеконденсатные; 8 - гидрографическая сеть; 9 – Иктехский л. у.
Источник: Оперативный пересчет запасов УВС Бесюряхского месторождения Республики Саха (Якутия). Договор № 218/53-02/18 от 26.11.2018 г. Батурин А.Ю., Гутман И.С., Потемкин Г.Н., и др. 2019
