Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Болото
Стадия разработки: Открытие
Год открытия: 2012
Источник информации: ПП_2021г.+2022г.+2023г.
Метод открытия:
Площадь: 6.41 км²
Булатовское нефтяное месторождение

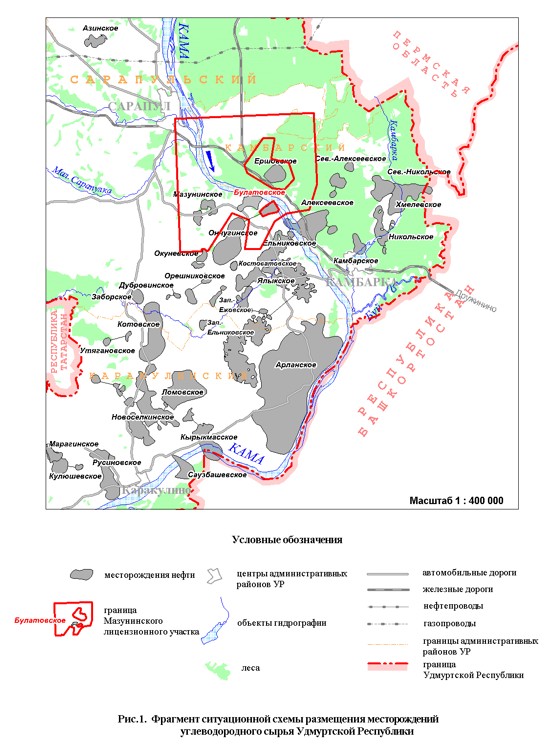

Булатовское нефтяное месторождение расположено на территории Сарапульского района Удмуртской Республики, в 63 км юго-восточнее г. Ижевска (Рис.1), в пределах Мазунинского лицензионного участка недр, ограниченного контуром с географическими координатами в соответствии с лицензией ИЖВ 01543 НР на геологическое изучение, разведку и добычу углеводородного сырья от 17.11.2010 г., выданной ООО «Нефтетрейд-Удмуртия».
Глубокое поисково-разведочное бурение на Мазунинском участке проводилось поэтапно. В 1978 г. пробурена поисковая скв. 578, в которой при опробовании в эксплуа-тационной колонне получены притоки нефти с водой из отложений каширского горизонта среднего карбона (пласт К4) и тульского горизонта нижнего карбона (пласт С-III).
В 1987 г. пробурена разведочная скв. 1103, в которой нефтенасыщенные пласты не установлены.
В 1988 г. пробурена разведочная скв. 1102, в которой при опробовании в эксплуатационной колонне получен приток нефти с водой из отложений каширского горизонта среднего карбона (пласт К4).
Запасы углеводородного сырья на государственную экспертизу не представлялись и, соответственно, в государственном балансе полезных ископаемых не учитывались.
Мазунинский лицензионный участокрасположен на территории Сарапульского района Удмуртской Республики, в 12 км к югу от г. Сарапул.
В пределах участка расположены населенные пункты: Межная и Мазунино.
В непосредственной близости от участка находятся Ончугинское, Ельниковское, Окуневское, Ершовское и другие разрабатываемые месторождения нефти.
На территории Мазунинского участка хорошо развита сеть автомобильных дорог, населенные пункты связаны дорогами с твердым покрытием. На севере и северо-западе участка проходят ветки нефтепроводов.
В орографическом отношении участок расположен в пределах Сарапульской возвышенности. Территория района представляет собой сильно-расчлененную возвышенность. Абсолютные отметки рельефа меняются от +179 м на водоразделах и до +62 м в долинах рек. Гидрографическая сеть территории участка представлена р. Кама и её притоками.
Краткая литолого-стратиграфическая характеристика разреза
Глубокими скважинами в пределах Булатовского месторождения вскрыты осадочные образования девонского, каменноугольного, пермского и четвертичного возрастов. Максимальная вскрытая бурением толщина разреза 1677 м (скв. 578).
Стратиграфическое разделение вскрытого геологического разреза отложений приводится в соответствии с "Решением Межведомственного регионального стратиграфического совещания по среднему и верхнему палеозою Русской платформы", 2002, 2005 гг.
Фаменский ярус (D3fm)
Представлен в объеме заволжского надгоризонта и сложен известняками светло-серыми, серыми, темно-серыми, тонкозернистыми, органогенными, плотными, крепкими, глинистыми. Вскрытая толщина отложений в скв. 578 составляет 25 м.
КАМЕННОУГОЛЬНАЯ СИСТЕМА (C)
НИЖНИЙ ОТДЕЛ (С1)
Нижний отдел представлентурнейским, визейским и серпуховским ярусами.
Отложения турнейского представлены известняками светло-серыми, серыми органогенными (фораминиферово-водорослевыми, водорослевыми, детритово-форамини-феровыми, детритовыми), микро-тонкозернистыми с органогенным детритом, пористыми и плотными. Толщина отложений по площади изменяется от 3 (вскрытая толщина в скв.1971) до 310 м (скв. 578).
Визейский ярус (C1v) представлен отложениями кожимского и окского надгоризонтов.
В составе кожимского (C1kzh) надгоризонта выделяются радаевский и бобриковский горизонты. Отложения косьвинского горизонта полностью отсутствуют, вследствие регионального предвизейского размыва.
Отложения радаевского (С1rd) горизонта представлены переслаиванием песчаников, алевролитов и аргиллитов, с тонкими прослоями углей. Алевролиты и песчаники серые, темно-серые, кварцевые, мелкозернистые, прослоями разнозернистые, неравномерно глинистые, прослоями углистые, однородные и слоистые. Аргиллиты тёмно-серые, чёрные, углистые, неравномерно алевритистые, плитчатые.
Толщина отложений изменяется от 4 (скв. 578, 1102) до 36 м (скв. 1971).
Отложения бобриковского горизонта (C1bb) представлены песчаниками (преобладают), алевролитами и аргиллитами. Песчаники серые, темно-серые, кварцевые, мелкозернистые, мелко-среднезернистые, однородные и слоистые. Алевролиты тёмно-серые, чёрные, кварцевые, мелкозернистые, разнозернистые, прослоями песчанистые, однородные и слоистые. Аргиллиты тёмно-серые, черные, алевритистые, прослоями углистые, плитчатые.
Толщина горизонта изменяется от 16 (скв. 1103) до 111 м (скв. 1971).
Окский надгоризонт (C1ok) представлен отложениями тульского и нерасчлененных алексинского, михайловского и веневского горизонтов.
Отложения тульского горизонта (C1tl) состоят из двух пачек: нижней (терригенной) и верхней (карбонатной), сложенной известняками и доломитами.
Нижняя терригенная пачка представлена: песчаниками, алевролитами и аргиллитами. Песчаники серые, кварцевые, мелкозернистые, среднезернистые, однородные, слоистые. Алевролиты тёмно-серые, чёрные, кварцевые, в кровле известковистые, разнозернистые, слоистые, однородные, прослоями с обугленным растительным детритом. Аргиллиты тёмно-серые, чёрные, алевритистые. В разрезе тульского горизонта на Булатовском месторождении выделяется нефтенасыщенный пласт С-III.
Толщина тульского горизонта – 20-24 м.
Алексинский (C1al), михайловский (C1mh) и веневский (C1vn) горизонты представлены в основании надгоризонта – песчаниковой пачкой алексинского возраста толщиной около 10 м. Песчаники серые, мелкозернистые, слабосцементированные. Вышележащие нерасчлененные отложения представлены известняками и доломитами. Известняки коричневато-серые, тёмно-серые, органогенные, микро-тонкозернистые, неравномерно доломитизированные, окремнелые, плотные, прослоями пористые. Доломиты серые, коричневато-серые, микро-тонкозернистые, реже разнозернистые, прослоями окремнелые, сульфатизированные, с включениями ангидрита, плотные, прослоями кавернозно-пористые.
Толщина отложений – 159-176 м.
Серпуховский (C1s) ярус сложен известняками и доломитами. Известняки светло-серые, серые, органогенные реже микро-тонкозернистые с органогенным детритом, плотные и пористые. Доломиты светло-серые, серые, микро-тонкозернистые, прослоями мелкозернистые, неравномерно известковистые, плотные, пористые и пористо-кавернозные, с включениями ангидрита.
Толщина отложений – 84-92 м.
СРЕДНИЙ ОТДЕЛ (С2)
Средний отдел представлен башкирским и московским ярусами.
Башкирский ярус (С2b) сложен известняками серыми, коричневато-серыми, органогенными, микро-тонкозернистыми с органогенным детритом, прослоями глинистыми, плотными и пористыми.
Толщина отложений составляет 45-50 м.
Московский ярус (C2m) включает в себя верейский, каширский, подольский и мячковский горизонты.
Верейский горизонт (C2vr) сложен переслаиванием известняков и аргиллитов с прослоями доломитов в нижней части, алевролитов и песчаников в верхней части разреза. Известняки серые, тёмно-серые, органогенные, тонкозернистые, пористые и плотные и микро-тонкозернистые, глинистые, доломитизированные, плотные. Доломиты серые, тёмно-серые, тонкозернистые, неравномерно известковистые, прослоями глинистые, плотные. Аргиллиты темно-серые, пестроокрашенные, известковистые, алевролитистые, плитчатые. Алевролиты, песчаники тёмно-серые, прослоями пёстроокрашенные, полевошпатово-кварцевые, кварцевые, разнозернистые, неравномерно известковистые, однородные и слоистые.
Толщина горизонта составляет 51-52 м.
Отложения каширского (C2ks) горизонта представлены известняками с прослоями доломитов. Известняки серые, коричневато-серые, органогенные, прослоями микро-тонкозернистые, с органогенным детритом, неравномерно доломитизированные, прослоями неравномерно глинистые, плотные и пористые. Доломиты серые, тёмно-коричневато-серые, разнозернистые, реже с реликтовой органогенной структурой, прослоями известковистые, плотные, прослоями пористые, часто сульфатизированные, окремнелые, встречаются прослойки ангидрита. В нижней части каширского горизонта отмечаются тонкие прослойки аргиллитов. В основании каширского горизонта прослеживается выдержанный по простиранию нефтенасыщенный пласт К4.
Толщина горизонта составляет 85-88 м.
Отложения подольского (C2pd) и мячковского (C2mc) горизонтов представлены частым переслаиванием известняков и доломитов. Известняки серые, коричневато-серые, тёмно-серые, органогенные, реже микро-тонкозернистые, неравномерно доломитизированные, плотные, прослоями пористые. Доломиты коричневато-серые, тёмно-серые, разнозернистые, неравномерно известковистые, плотные и пористые. Отмечаются включения ангидрита, гипса и кремня.
Толщина отложений подольского горизонта изменяется от 31 до 37 м. Толщина отложений мячковского горизонта изменяется от 69 до 73 м.
ВЕРХНИЙ ОТДЕЛ (C3)
Верхний отдел представленкасимовским (C3k) и гжельским (C3g) ярусами. Отложения представлены доломитами коричневато-серыми, тёмно-серыми, разнозернистыми, неравномерно известковистыми, прослоями с органогенной структурой, с включениями и тонкими прослойками ангидрита, плотными, прослойками кавернозно-пористыми. Отмечаются частые прослои известняков серых, органогенных, микро-тонкозернистых, с органогенным детритом, часто доломитизированных, прослойками глинистых, загипсованных, плотных, прослоями пористых.
Толщина отложений изменяется от 176 (скв.578) до 203 м (скв.1971).
ПЕРМСКАЯ СИСТЕМА (P)
НИЖНИЙ ОТДЕЛ (P1)
Нижний отдел представлен ассельским (P1a), сакмарским (P1s), артинским (P1ar), кунгурским (P1k) и уфимским (P1u) ярусами.
Отложения нижней перми представляют собой продолжение нижележащей карбонатной толщи. Известняки серые и светло-серые, микрозернистые, неравномерно доломитизированные и сульфатизированные. Доломиты серые и светло-серые, разнозернистые, сульфатизированные, кавернозные, прослоями мучнистые, пелитоморфные. Ангидриты голубовато-серые, кристаллические, с включениями доломитов. В кровле отдела известняки и доломиты в различной степени глинистые.
Толщина отложений изменяется от 304 до 424 м.
СРЕДНИЙ (Р2), ВЕРХНИЙ(P3) ОТДЕЛЫ
Средний отдел представленказанским (Р2kz), и уржумским (Р2ur) ярусами. Верхний отдел представлен северодвинским (P3sd) и вятским (P3vt) ярусами.
Отложения яруса представлены красноцветной терригенной толщей с преобладанием аргиллитов. Прослои и пачки песчаников, алевролитов, реже слои мергелей и известняков.
Толщина отложений изменяется от 220 до 250 м.
ЧЕТВЕРТИЧНАЯ СИСТЕМА (Q)
Четвертичные отложения широко развиты по склонам и долинам рек, представлены песками, суглинками, супесями, гальками. Толщина колеблется в пределах от единиц до десятков метров.
Краткая характеристика продуктивных пластов
Промышленная нефтеносность месторождения связана с карбонатными отложенииями каширского горизонта московского яруса среднего карбона и терригенными отложениями тульского горизонта визейского яруса нижнего карбона.
В основании каширских отложений выделяется продуктивный пласт К4.
Литологически пласт представлен известняками и доломитами.
Общая толщина пласта К4изменяется от 5,1 (скв. 1971) до 6,6 м (скв.595).
Пласт состоит из одного-трех проницаемых прослоев, толщиной от 0,5 (скв. 595) до 5,1 м (скв. 1102). Эффективная толщина пласта по площади колеблется от 3,1 (скв. 595) до 5,1 м (скв. 1102).
Пласт по данным ГИС нефтенасыщен в двух скважинах месторождения (578, 1102). Нефтенасыщенная толщина по площади изменяется от 4,6 (скв. 578) до 5,1 м (скв. 1102).
В тульских отложениях продуктивным является пласт С-III.
Литологически пласт представлен песчаниками.
Общая толщина пласта С-IIIизменяется от 6,1 (скв. 1103) до 8,8 м (скв.1102).
Пласт состоит из одного-четырех проницаемых прослоев, толщиной от 0,4 (скв. 1103) до 2,9 м (скв. 1102). Эффективная толщина пласта по площади колеблется от 2,4 (скв. 1103) до 4,2 м (скв. 578).
Пласт по данным ГИС нефтенасыщен в двух скважинах месторождения (578, 1971). Нефтенасыщенная толщина по площади изменяется от 1,8 (скв. 578) до 3,5 м (скв. 1971).
Основные особенности тектонического строения
В тектоническом отношении Мазунинский участок находится в области сочленения южной части Верхнекамской впадины и северо-западной части Бирской седловины (Рис.2.).
Верхнекамская впадина представляет собой обширную гетерогенную структуру, перекрывающую в районе работ Камско-Бельский (Калтасинский) авлакоген, который заполнен мощной песчаной толщей отложений прикамского возраста.

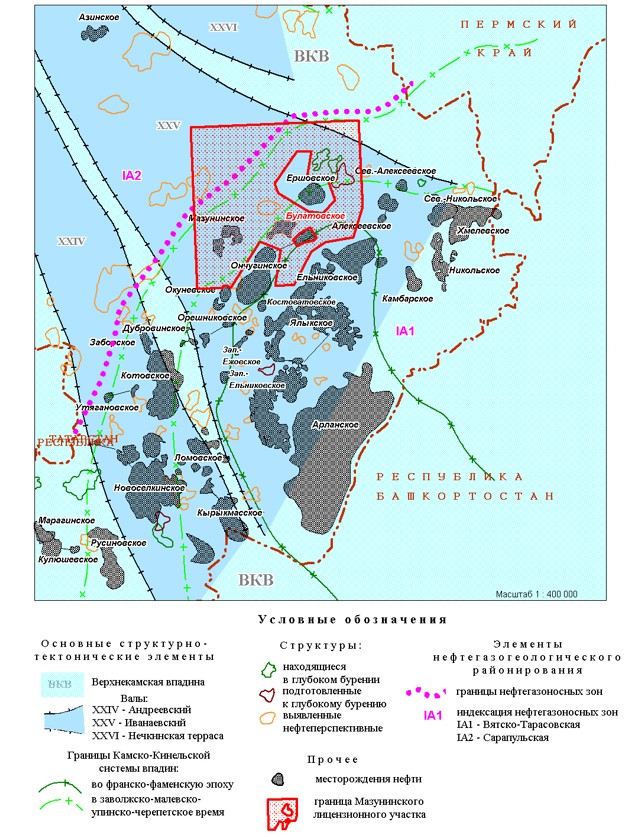

Рисунок 2. - Фрагмент схемы «Тектоническое и нефтегазогеологическое районирование Удмуртской Республики»
Нефтеносность
Промышленная нефтеносность установлена по ГИС и керну в отложениях каширского горизонта московского яруса среднего карбона (пласт К4) и в отложениях тульского горизонта визейского яруса нижнего карбона (пласт С-III) и подтверждена испытаниями в эксплуатационной колонне скв. 578, 1102, 1971, где получены притоки безводной нефти и нефти с водой.
Основой для построения подсчетных планов продуктивных пластов К4 каширского горизонта С-III тульского горизонта послужили, соответственно, структурная карта по ОГ IIв (кровля терригенно-карбонатных отложений верейского горизонта) и по ОГ II (кровля терригенных отложений визейского яруса), построенные по результатам обработки и интерпретации материалов сейсморазведочных работ МОГТ 2Д с.п.1/2011, 4/84-86, 2/94-96, 8/95-96, 3/92-94 [23ф] и уточненных с учетом данных бурения поисковой скв.1971 и сейсморазведочных работ МОГТ 2Д с.п.1/2012, выполненных в 2012 г.
Всего на месторождении выявлены две залежи нефти, из них одна в отложениях каширского горизонта среднего карбона и одна залежь в отложениях тульского горизонта нижнего карбона.

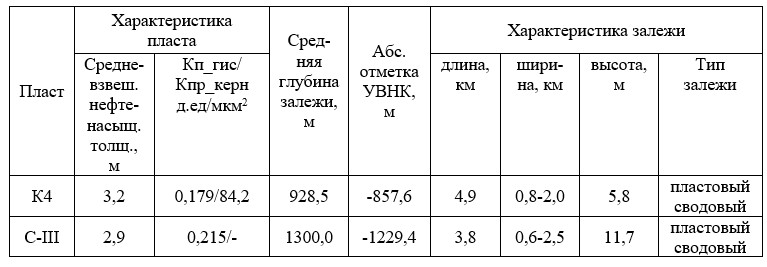

Таблица 1
Характеристика продуктивных пластов и залежей
Нефтяная залежь пласта К4 пластово-сводового типа, вскрыта двумя скважинами (578, 1102). Размер – 4,9 х 0,8-2,0 км,высота – 5,8 м.
Пласт состоит из одного-двух проницаемых прослоев, толщина которых изменяется от 0,9 до 4,2 м; эффективная толщина пласта изменяется от 4,6 до 5,1 м.
Промышленная нефтеносность пласта установлена по данным ГИС, керна и подтверждена результатами испытания в эксплуатационной колонне скв. 1102, где при испытании в эксплуатационной колонне из интервала с абсолютными отметками -850,5-855,0 м получен приток безводной нефти дебитом 6,4 м3/сут при dP=5,2 МПа. В скв. 578 при испытании в эксплуатационной колонне получен приток нефти с водой дебитами 8,0 м3/сут и 4,2 м3/сут, соответственно.
Водонефтяной
контакт залежи принят условно (УВНК) на абсолютной отметке
-857,6 м – по подошве нефтенасыщенного по ГИС и испытанию пласта в скв. 578,
1102. Кровля водонасыщенного пласта
вскрыта в скв. 1971 на отметке -861,5 м.
Часть залежи на востоке выходит за пределы Мазунинского лицензионного участка (ИЖВ 01543 НР) и находится в пределах нераспределенного фонда недр.
В пределах контура нефтеносности нефтенасыщенная толщина пласта изменяется от 4,6 до 5,1 м, средневзвешенная нефтенасыщенная толщина составляет 3,2 м.
Запасы по пласту К4 не утверждены.
Нефтяная залежь пласта С-III пластово-сводового типа, вскрыта двумя скважинами (578, 1971). Размер – 3,8 х 0,6-2,5 км,высота – 11,7 м.
Пласт состоит из трех-четырех проницаемых прослоев, толщина которых изменяется от 0,5 до 2,4 м; эффективная толщина пласта изменяется от 3,5 до 4,2 м.
Промышленная нефтеносность пласта установлена по данным ГИС, керна и подтверждена результатами испытания в эксплуатационной колонне скв. 1971, где при испытании в эксплуатационной колонне из интервала с абсолютными отметками -1223,0-1224,5 м получен приток безводной нефти дебитом 10,27 м3/сут при dP=3,43 МПа. В скв. 578 при испытании в эксплуатационной колонне получен приток нефти с водой дебитами 35,6 м3/сут и 3,5 м3/сут, соответственно.
Водонефтяной
контакт залежи принят условно (УВНК) на абсолютной отметке
-1229,4 м – по подошве нефтенасыщенного по ГИС и испытанию пласта в скв.
578. Кровля водонасыщенного пласта
вскрыта в скв. 578 на отметке -1229,8 м.
В пределах контура нефтеносности нефтенасыщенная толщина пласта изменяется от 1,8 до 3,5 м, средневзвешенная нефтенасыщенная толщина составляет 2,8 м.
Источник: Оперативный подсчет запасов нефти и растворенного газа Булатовского месторождения Удмуртской Республики. Романенко Л.М., Юсупова Р.З., Антонова Н.Ф., и др. 2012
