Класс Месторождения:
Тип Месторождения: Газоконденсатное
Местоположение:
Местность:
Стадия разработки:
Год открытия:
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 119.61 км²
Бюкское месторождение
Бюкский лицензионный участок расположен на территории Мирнинского района Республики Саха (Якутия) 300 км юго-западнее г.Мирный. Площадь лицензионного участка 1315,2 км2.
В соответствии с геологическим заданием было обработано 19 сейсми-ческих профилей. Общая протяженность обработанных сейсмических профилей составила 485.15 км.
Бюкский лицензионный участок находится на восточном склоне Непско-Ботуобинской антеклизы, которая является основным объектом поисков нефти и газа в Иркутской области и Республике Саха (Якутия). В пределах антеклизы на территории Республики Саха (Якутия) открыты и переданы для промышленного освоения Чаяндинское и Талаканское месторождения
Перспективы нефтегазоносности участка связаны с вендским терригенным и венд-нижнекембрийским карбонатным комплексами осадочного чехла. В терригенном комплексе выделяются ботуобинский, хамакинский и талахский нефтегазоносные горизонты с которыми связаны активные запасы Чаяндинского месторождения. В карбонатном комплексе перспективными являются осинский, устькутский (юряхский), преображенский и ербогаченский горизонты, в которых поданным ГИС на Могдинской и Северо-Могдинской площадях (Иркутская область) выделены коллектора и получены притоки нефти и газа.
На месторождениях, выявленные залежи нефти и газа контролируются преимущественно литологическими факторами – участками развития пород с улучшенными коллекторскими свойствами и в меньшей мере структурными и тектоническими факторами.
Литолого-стратиграфическая характеристика разреза
В геологическом строении территории участка принимают участие образования кристаллического фундамента, вендские, кембрийские, юрские и четвертичные отложения.
Толщина осадочного чехла 1952-2054 м. Кристаллический фундамент сложен архейско-нижнепротерозойскими метаморфическими и интрузивными образованиями. В скв. № 717 Бюк-Танарской вскрыт кристаллический фундамент.
Вскрытая толщина фундамента составляет 16 м.
В осадочом чехле традиционно выделяются три структурно-литологических комплекса:
Надсолевой комплекс – терригенно-карбонатные отложения бордонской, илгтнской свиты верхнего кембрия, и юры;
Солевой комплекс – представлен карбонатно-галогенными отложениями мете-герской, ичерской, чарской, олекминской, толбачанской, эльгянской, нелбинской, юрегинской свит нижнего-среднего кембрия;
Подсолевой комплекс – венд-нижнекембрийского возраста подразделяется на карбонатную(верхняя) и терригенную (нижняя) части. Карбонатная часть разреза представлена нижнекембрийскими отложениями билирской и юряхской свит, а также отложениями кудулахской, успунской и бюкской свит вендского возраста. Терригенная часть разреза представлена отложениями талахской и паршинской свит венда.
Вендская система.
На площади исследований в венде выделяются терригенная и карбонатная части разреза.
Терригенные отложения венда включают в себя образования талахской и паршинской свит. Выше по разрезу вся территория перекрывается карбонатами бюкской, успунской и кудулахской свит иктехской серии.
Талахская свита, с которой начинается терригенная часть, выделена в скв. № 717, где она трансгрессивно залегает на породах кристаллического фундамента. Свита сложена разнозернистыми песчаниками с прослоями алевролитов и аргиллитов. В нижней части присутствуют прослои гравелитов. Гравелиты кварц-полевошпатовые, хорошо окатанные, рыхлые на глинистом цементе. К отложениям свиты приурочен талахский продуктивный горизонт. В скв. № 717 на мокром керне наблюдалось выделение мелких пузырьков газа. Толщина свиты 45 м. Вскрытая толщина в скв. № 718 составляет 39 м.
Паршинская толща по литологическим признакам делится на две пачки – нижнюю и верхнюю. Нижняя пачка сложена аргиллитами, содержащими редкие прослои алевролитов и глинистых песчаников. Верхняя пачка в кровельной части сложена тонкослоистыми аргиллитами, алевролитами, переходящими в глинистые тонкозернистые песчаники и прослоями глинистых доломитов. В основании пачки залегают песчаники серые и темно-серые, разнозернистые до гравелитов, местами уплотненные, с прослоями аргиллитов и включениями ангидритов. В песчаниках отмечаются выпоты нефти. По составу обломочной части - кварцевые, окатанность зерен хорошая. Эти песчаники выделяются в хамакинский горизонт. В скв. № 717 по керну песчаник мелкозернистый, кварцевый, со слабым коричневым оттенком, нефтенасыщенный. Толщина толщи 54 м. В скв. № 716 вскрыта верхняя пачка толщиной 17,7 м.
Поверхность терригенного венда характеризует структурная карта по сейсмическому горизонту КВ.
Венд-нижнекембрийский карбонатный комплекс сложен сульфатно-карбонатными, карбонатными и глинисто-карбонатными породами иктехской серии, юряхской и билирской свит.
Иктехская серия состоит из трех свит: бюкской, успунской и кудулахской.
Бюкская свита сложена преимущественно доломитами. Отложения бюкской свиты несогласно залегают на различных уровнях паршинской свиты. Свита по составу подразделяется на нижнюю и верхнюю подсвиты.
С нижней подсвитой связан основной продуктивный горизонт НБА. В основании свиты залегают базальные песчаники, выделенные в ботуобинский продуктивный горизонт (11-17м). В скв. №№ 716, 717 и 718 по описанию керна песчаник нефтенасыщенный, с резким запахом газа.
Верхнебюкская подсвита сложена доломитами, ангидритизированными с пропластками аргиллитов. В скв. №№ 716, 717 и 718 по описанию керна доломит трещиноватый, кавернозный с выпотами нефти. На территории Иркутской области отложения подсвиты соответствуют ербогаченскому горизонту.
Толщина отложений свиты от 90 до 103 м.
Успунская свита залегает с перерывом на породах бюкской свиты. Сложена мергелями, известняками, доломитами, ангидритами, аргиллитами в кровельной части. Толщина свиты составляет 86-91 м.
В кудулахской свите выявлены доломиты с прослоями аргиллитов, в средней части-мергели, ангидриты. Толщина составляет 98-103 м.
Юряхская свита. Перекрывается породами иктехской серии, датируется переходным возрастом: венд-нижний кембрий. Представлена она в основном карбонатными породами (доломитами и доломитизированными известняками с прослоями мергелей и аргиллитов). Толщина свиты составляет 60-65 м. В свите выделено несколько проницаемых слоёв, которые входят в юряхский продуктивный горизонт.
Кембрийская система.
Нижнекембрийские отложения представлены билирской, юрегинской, нелбинской, эльгянской, толбачанской, олекминской и чарской свитами.
Билирская свита сложена трещиноватыми и кавернозными доломитами, органогенными известняками с прослоями мергелей и аргиллитов. Верхняя её подсвита соответствует осинскому продуктивному горизонту. Толщина свиты составляет 66-70 м. В скв. № 718 в верхнебилирской подсвите по керну доломиты нефте-насыщенные и с запахом газа.
Выше в разрезе залегают отложения, представленные переслаиванием доломитов, известняков, ангидритов и каменной соли.
Юрегинская свита представлена преимущественно отложениями каменной соли с прослоями ангидритов. В скв.750 ее толщина составляет 251 м.
Нелбинская свита сложена доломитами, известняками с прослоями мергелей. Толщина её в пределах Бюкского участка стабильна и составляет 51 м (скв.750).
Эльгянская свита также имеет карбонатный состав (доломиты, мергели, известняки) и небольшую, но стабильную толщину (60 м в скважинах 750 и 591).
Толбачанская свита представлена переслаиванием пластов доломитов, известняков и каменной соли. Её толщина вблизи южной границы лицензионного участка (скв.750) составляет 374 м и уменьшается до 301 м (скв.591) в северо-восточном направлении.
Олекминская свита сложена карбонатными породами (доломиты, мергели известняки). Толщина её изменяется незначительно от 94 (скв.750) до 109 м (скв.591).
Чарская свита является соленосной и представлена неравномерным переслаиванием пластов доломитов, известняков и каменной соли. В скв.750 в чарской свите вскрыт трапп толщиной 88 м. При этом общая толщина свиты составляет 400 м. В скв.591, где трапп отсутствует толщина чарской свиты – 351 м.
Общая толщина нижнекембрийской части разреза на участке составляет 1140-1195 м.
Отложения нижнего-среднего кембрия представлены ичерской свитой, сложенной карбонатными породами толщиной 49-60 м. Выше по разрезу ичерскую свиту согласно перекрывают породы метегерской свиты, состоящей из доломитов с прослоями аргиллитов и ангидритов. Толщина метегерской свиты составляет 104-123 м.
Выше по разрезу с размывом залегают терригенно-карбонатные отложения среднего-верхнего кембрия (верхоленская серия). В её составе выделяются нижнебордонская подсвита. В пределах площади участка отложения верхо-ленской серии частично выведены на дневную поверхность. Толщина серии составляет 154-201 м.
Выше по разрезу залегают отложения илгинской свиты верхнего кембрия. Толщина её 80-100 м, представлена мергелями, известняками, доломитами, песчаниками и алевролитами.
Породы триасового и юрского возраста с размывом и угловым несогласием перекрывают отложения кембрия, образуя отдельные поля и выходы на дневную поверхность. Вулканогенно-терригенные образования триаса толщиною до 50 м выделены в южной части участка. Отложения юры с размывом залегают на отложениях кембрия и триаса. Представлены песчаниками, аргиллитами, алевролитами и конгломератами. Толщина их достигает 150 м.
Четвертичные образования распространены повсеместно. Представлены суглинками, супесями, песками. Толщина отложений на водоразделах не превышает 3 м, а в долинах рек увеличивается до 10-12 м.
Тектоника
В тектоническом плане район лицензионного участка находится на восточном склоне Непско-Ботуобинской антеклизы в зоне сочленения Мирнинского выступа и Непско-Пеледуйского свода.
В региональном плане погружение поверхности фундамента происходит с запада и юго-запада от абсолютных отметок -1500 м, на восток и северо-восток исследуемой территории, где абсолютные отметки отметки достигают – 1650 м (рис.1). Средний градиент погружения поверхности фундамента составляет 4,3 м/км.
В пределах лицензионного участка, в его юго-западном углу по комплексу геолого-геофизических методов (Дукарт Ю.А., Блажкун Д.В., 2005) на уровне фундамента выделяется небольшой малоамплитудный (до 15м) разлом, который имеет субмеридиональное направление.

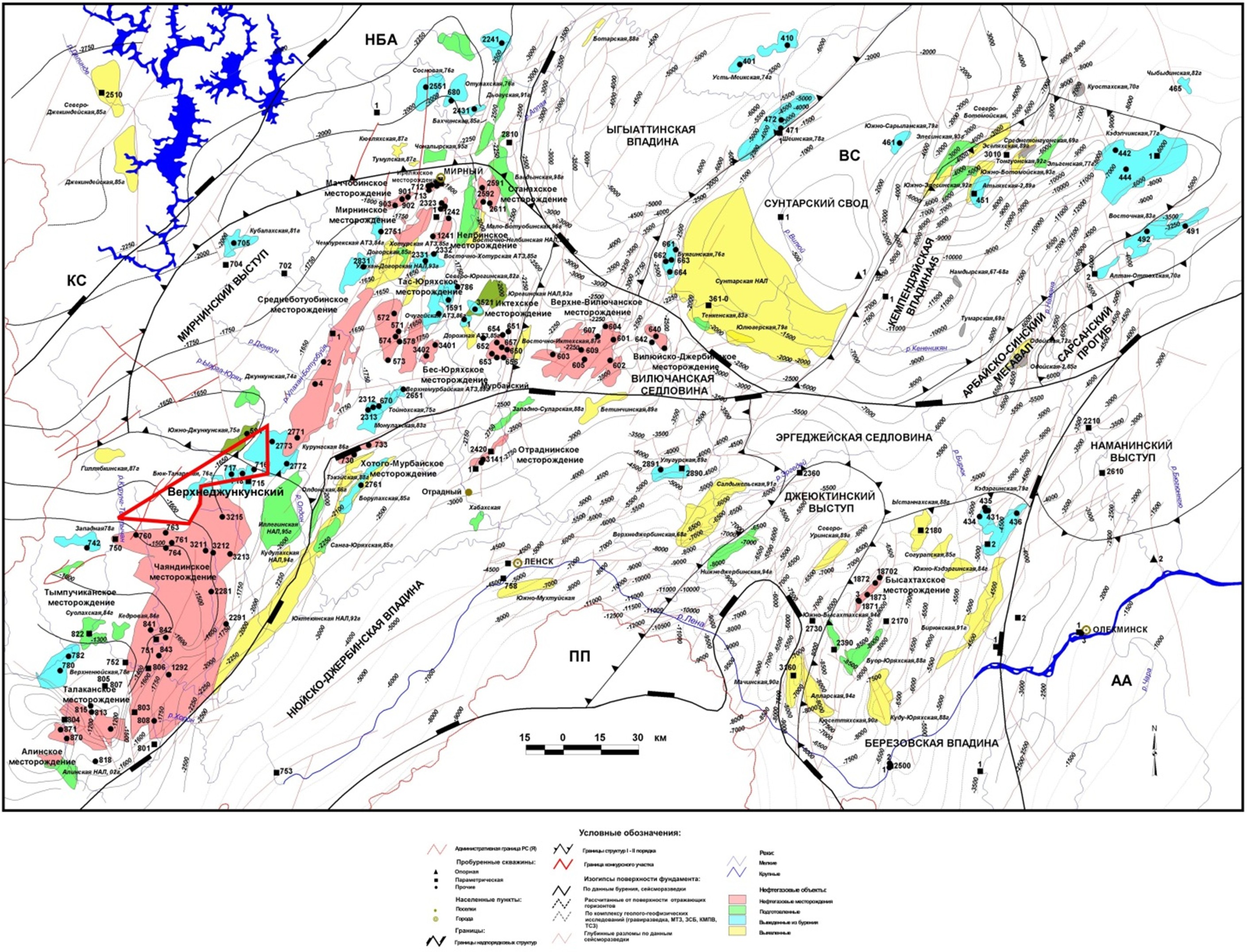

Рис.1. Структурная карта по кровле фундамента
Венд-нижнекембрийские структурно-тектонические комплексы в данном районе, залегают субсогласно. В региональном плане наблюдается их моноклинальное погружение в северном северо-восточном направлении в сторону Мирнинского выступа. Средний градиент погружения составляет 3 м/км.
Одновременно с погружением в подсолевом комплексе осадочного чехла происходит увеличение мощности как карбонатных так и терригенных отло-жений. На юге в скважине 760 мощность подсолевого комплекса составляет 450м, а на северо-востоке в скв. 717 увеличивается до 530 м.
Нефтегазоносность
Площадь Бюкского лицензионного участка расположена в пределах Непско-Ботуобинской нефтегазоносной области немного севернее Чаяндинского месторождения (рис.2).
Перспективы нефтегазоносности участка связаны с подсолевым комплексом осадочного чехла в котором залегают карбонатные (осинский, устькуттский (юряхский), преображенский, ербогаченский) и терригенные (ботуобинский, хамакинский, талахский) нетегазоносные горизонты.

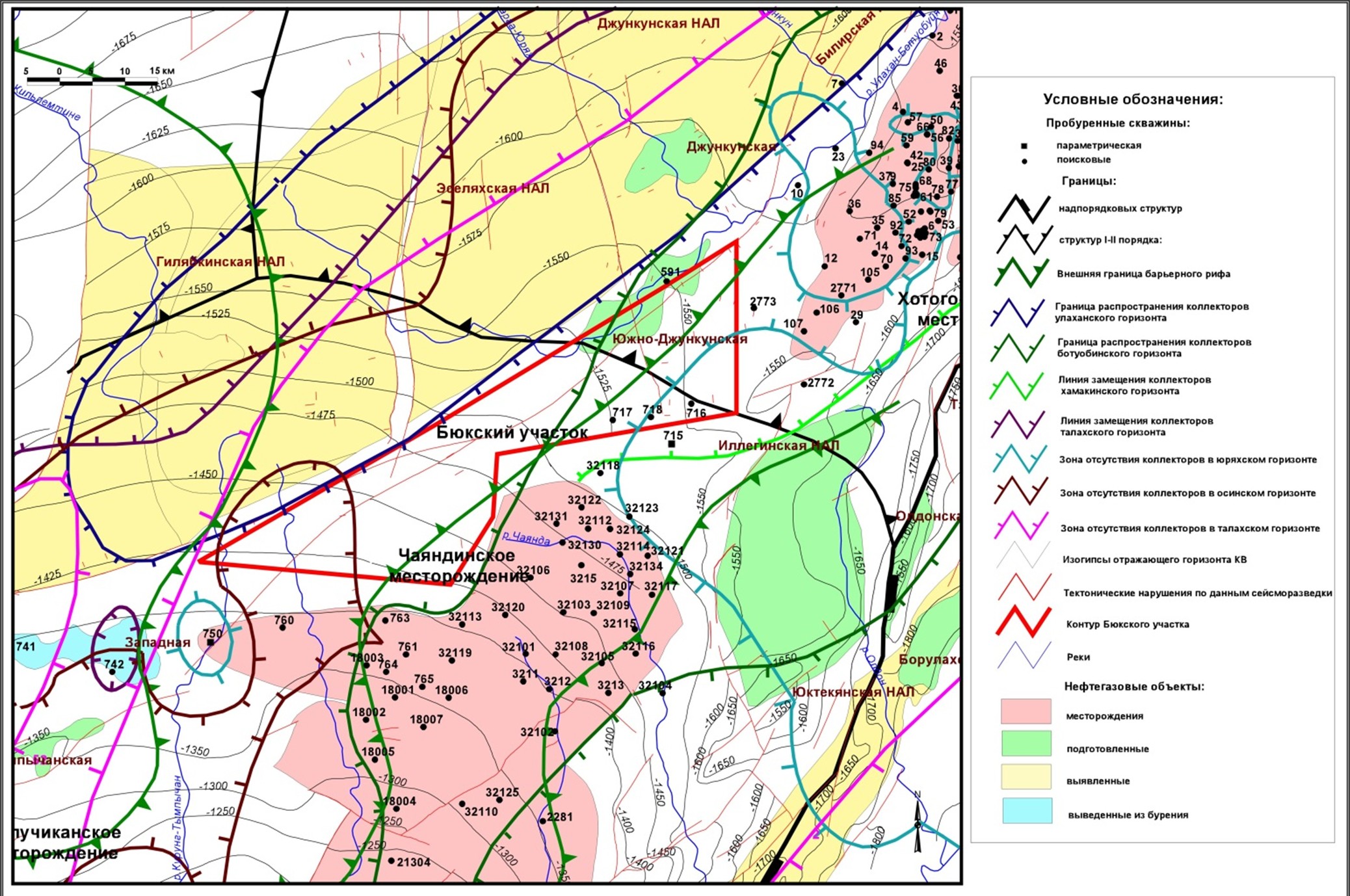

Рис.2. Схема распространения коллекторов (по данным ОАО «Якутскгеофизика», Поспеева Н.В., Оболкин А.П.,2006)
Талахский горизонт. Выделяется в нижней части курсовской свиты. Приурочен к зоне выклинивания курсовских отложений. По литологическому составу весьма неоднороден. Представлен переслаиванием песчаников среднезернистых, кварцевых, часто заглинизированных с прослоями аргиллитов.
В скв. № 717 мощная пачка песчаников, в различной степени заглини-зированных и уплотненных, залегает в интервале 2009-2055 м. При вскрытии их наблюдалось интенсивное поглощение промывочной жидкости (до 140 м3/час), ликвидация которого была осуществлена с помощью установки цементных мостов. Верхняя часть пласта (2009-2012 м), судя по поглощению промывочной жидкости, сложена грубообломочными, хорошо проницаемыми породами.
Результатами ГДК доказана проницаемость ряда пропластков в интервале 2009-2054 м, Кп = 11,2-14%. По удельному электрическому сопротивлению нижняя часть песчаников (ниже 2038,4 м) водоносная. Выше (инт. 2038,4-2012 м) Кнг = 50%, характеризуется как продуктивная, возможно, нефтенасыщенная, но с низкими коллекторскими свойствами.
Опробователем пластов на кабеле с глубины 2026,4 м поднято 26 л газовоздушной смеси. Газ по составу преимущественно метановый. С глубин 2043,6 и 2039,6 м получен фильтрат промывочной жидкости.
Хамакинский горизонт. Выделяется в верхнепаршинской свите. По литологическому составу неоднороден. Представлен переслаиванием средне- и мелкозернистых песчаников с прослоями аргиллитов.
В скв.763 при испытании в колонне в интервале 1841-1846 м получен промышленный приток газа с дебитом 166 тыс.м3/сут.
В скважине 760 по керну определена открытая пористость песчаников хамакинского горизонта, которая составляет 7-8%.
При испытании горизонта в интервале 1816-1820 м получен приток газа.
Ботуобинский горизонт представляет баровое тело вытянутое полосой северо-восточного простирания Горизонт литологически однороден. Сложен песчаниками.
В скв. № 716 по результатам опробования и ГИС установлена водо-насыщенность ботуобинского горизонта. Аналог ботуобинского горизонта, залегающий в интервале глубин 1923,2-1936 м, сложен песчаниками неоднородными по физическим свойствам. Кп=7-14,5%. Эффективная мощность коллектора равна 12,8 м. Кнг = 0-40%. Пласт в интервале 1923,2-1936 м оценивается как водонасыщенный.
Горизонт детально исследован опробователями на кабеле в 11 точках. В результате опробования получены притоки фильтрата промывочной жидкости уд. веса 1,17-1,2 г/см3, а объем газовоздушной смеси не превысил емкости баллона опробователя. При испытании кровельной части ботуобинского горизонта (1917,5-1924,4 м) испытателем на трубах притока пластового флюида не получено.
В скв. № 717 по ГИС установлена водонасыщенность с остаточной продуктивностью отложений ботуобинского горизонта. Песчаники ботуобинского горизонта залегают в инт. 1918,8 – 1932,4 м. Эффективная мощность коллекторов по данным ГДК составляет 12 м. Кп = 12,8 – 17,2%, Кнг = 48-57%. По гипсометрическому положению пласт-коллектор находится выше аналога в скв. № 715. В процессе бурения проведено опробование кровельной части песчаников (1917,3-1922 м) испытателем на бурильных трубах, получен разгазированный фильтрат бурового раствора 0,92 м3.
Опробователями на кабеле объект детально исследован в 12 точках. В результате опробования получен фильтрат (в отдельных пробах с пленкой нефти) и небольшое количество (до 32 л) газовоздушной смеси. Учитывая данные электрометрии и результаты испытания в процессе бурении, пласт в инт.1918,8-1932,4 м оценивается водонасыщенным с остаточной продуктивностью.
В скв. № 718 установлена водонасыщенность (с пленкой нефти) ботуобин-ского горизонта. Кровля терригенной части разреза вскрыта на глубине 1891,6 м. В инт.1891,6-1907,2 м залегает пласт песчаника, аналог ботуобинского горизонта. Пористость пласта по данным АК составляет 12-15,5 %. Пласт разбит на несколько однородных участков мощностью от 0,8 до 4,8 м. В результате гидродинамических исследований АИПД доказана проницаемость горизонта. Кнг (по БЭЗ) = 39% (инт.1893,6-1895,2 м). С глубины 1895,2 м Кнг уменьшается от 25% до 7-5%. Пласт в инт. 1898,4-1907,2 м характеризуется как водоносный.
В результате работ опробователем на кабеле получены притоки фильтрата с небольшим количеством ГВС. В пробах с глубин 1896,2 – 1904,2 м было поднято примерно по 0,05 л нефти. При изучении состава газа во всех пробах отмечается содержание тяжелых углеводородов, что указывает на присутствие нефти во всем исследуемом интервале. При опробовании ИП в процессе бурения (инт. 1892,2–1884,2 м) получен приток фильтрата бурового раствора в объеме 6,6 м3. При испытании в колонне (инт. 1902-1906 м и 1891-1896 м) получены притоки пластовой воды уд. веса 1,25 и 1,26 г/см3 дебитами 20,52 м3/сут и 46 м3/сут при динамических уровнях 917 и 1558 м.
На Чаяндинском месторождении открытая пористость пород-коллекторов ботуобинского горизонта 12-22%, газороницаемость – 0,16-1,4 мкм2. Макси-мальные дебиты газа около 600 тыс.м3/сут, нефти – около 60 м3/сут [ 2 ].
Ербогаченский горизонт. Выделяется в бюкской свите. Сложен доломитами, ангидритизированными доломитами (в верхней и нижней частях) и глинистыми доломитами (средняя часть). Нижняя часть ербогаченского горизонта наиболее плотная. В скв.760 коэффициент открытой пористости по керну в нижней части горизонта составляет 2-4%. Толщина горизонта увеличивается в северо-восточном направлении от 59 м (скв.760) до 90 м (скв.718).
Испытания ербогаченского горизонта в скважинах, находящихся в пределах и вблизи лицензионного участка не проводились.
Преображенский горизонт. Выделяется в нижней части успунской свиты, соответствующей низам среднемотской подсвиты. Его толщина составляет 15-17м. В составе горизонта преобладают доломиты, глинистые доломиты и доломито-ангидриты. Горизонт характеризуется выдержанной толщиной на всей территории исследований. Экранирующей толщей резервуара являются выше-лежащие отложения, представленные глинистыми доломитами, ангидрито-доломитами, мергелями с прослоями аргиллитов. Преображенский горизонт нефтеносен на Вакунайской и Могдинской площадях, где в ряде скважин получены непромышленные притоки нефти.
Юряхский горизонт. Выделяется в верхней части разреза одноименной свиты и содержит два пласта общей толщиной 61-66 м. Сложен горизонт пористыми, кавернозными и трещиновытыми в различной степени доломитами и доломитизированными известняками. Фильтрационно емкостные свойства пород-коллекторов по площади не выдержаны. Юряхский горизонт (в стратиграфической схеме Иркутской области – устькутский), нефтеносен на Северо-Могдинской площади.
Испытания юряхского горизонта в скважинах, находящихся в пределах и вблизи лицензионного участка не проводились.
В скв. № 716,717,718 по результатам ГИС установлено отсутствие коллекторов в юряхском горизонте.
Осинский горизонт. Залегает в кровле верхнебилирской подсвиты нижнего кембрия. Горизонт сложен в различной степени доломитизированными известняками и доломитами, часто водорослевыми и микрофитолитовыми. Породы кавернозно-порово-трещинные, при этом доля этих составляющих в общей емкости пустотного пространства резко меняется по площади и по разрезу.
Толщина горизонта изменяется от _35 м (скв.760) до 41 м (скв.718)
Результаты испытания в скв. № 718 свидетельствуют о водонасыщенности осинского горизонта.
В скв. № 718 по керновым данным осинский горизонт представлен доломитом с запахом газа и выпотами нефти. По ГИС пласты-колекторы выделяются в инт.: 1494,2-1495,4, 1499,6-1504,8, 1532-1532,8, 1534-1535,4,1536-1537,2, 1549,2-1552 м (осинский горизонт), Кп = 8,2-19,2%. При опробовании испытателем пластов (инт.1486-1547,1 м) был получен приток фильтрата уд. веса 1,2 г/см3 в объеме 0,13 м3. При испытании в колонне (инт. 1493-1506 м) приток пластовой воды составил 7,39 м3/сут.
В скв. № 716 кровля осинского горизонта отбивается на глубине 1511 м. Определенный интерес с точки зрения насыщенности представляет интервал пласта (1538-1551м), который оценивается как нефтегазонасыщенный (Кп общ = 11,2%).
В скв. № 717 кровля осинского горизонта вскрыта на глубине 1523 м. По ГИС горизонт характеризуется отсутствием пластов-коллекторов.
При опробовании в процессе бурения из интервалов 1478-1511 и 1466,7-1545,3 м получен незначительный приток фильтрата бурового раствора. При испытании в колонне (интервал 1514-1520 м) из осинского горизонта получен слабый приток жидкости уд. веса 1,30 г/см3 с пленкой нефти. Объект практически "сухой".
Источник: Отчет по переобработке и переинтерпретации архивных сейсморазведочных материалов МОГТ 2 Д и обработке материалов опытных работ с невзрывным источником "Енисей" КЭМ-4 на территории Бюкского лицензионного участка. Барышев Л.А., Климентьев К.Б., Егошин А.А., и др. 2013
