Класс Месторождения:
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Доразведка
Год открытия: 1984
Источник информации: РГФ-23 (соответствует ПП_2019г.)
Метод открытия:
Площадь: 76.42 км²
Черпаюское месторождение
По административному делению Черпаюское месторождение расположено в юго-восточной части Ненецкого автономного округа

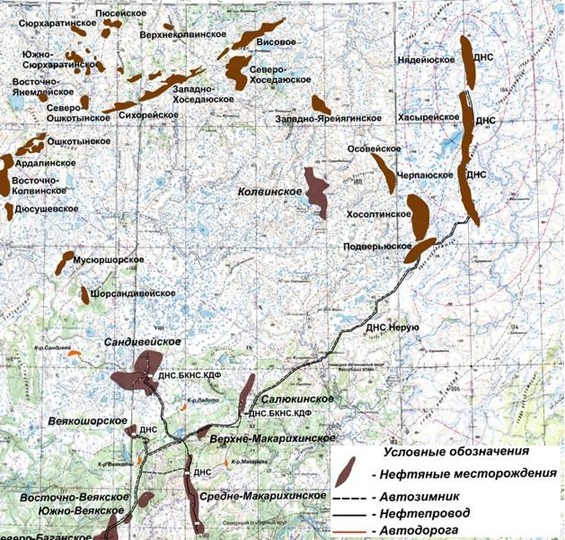

Рис.1. Обзорная карта
Окружной цент г. Нарьян-Мар расположен в 320 км западнее от Черпаюского месторождения. Ближайший населенный пункт – пос. Варандей, бывшая база Варандейской НГРЭ ПГО «Архангельскгеология», расположен в 180 км к северо-западу от месторождения.
Ближайшая железнодорожная станция – Воркута, где базировалась Воркутинская НГРЭ ПГО «Ухтанефтегазгеология», проводившая геологоразведочные работы в пределах вала Гамбурцева, удалена в юго-восточном направлении на 170 км. Дорог в рассматриваемом районе нет, поэтому транспортировка строительных материалов и оборудования возможна только по зимникам.
Ближайшие к Черпаюскому месторождения: Хасырейское, Нядейюское, Осовейское (30 км на запад), Хосолтинское, Колвинское (45 км на запад).
Население Ненецкого автономного округа составляет порядка 40 тысяч человек. Коренное население (ненцы и коми) занимаются оленеводством, охотой и рыбной ловлей.
В пределах района месторождения населенных пунктов нет. Инфраструктура отсутствует. Собственные источники электроснабжения, теплоснабжения и топливоснабжения в районе месторождения отсутствуют.
Литолого-стратиграфическая характеристика
Стратиграфическое расчленение вскрытого скважинами разреза выполнено с использованием каталогов стратиграфических разбивок ТП НИЦ, отчета по интерпретации сейсморазведки 3Д, предыдущего подсчета запасов Черпаюского месторождения.
Разрез осадочного чехла вала Гамбурцева на Черпаюском месторождении изучен глубоким бурением от четвертичных до нижнесилурийских отложений включительно. Венд-кембрийский складчатый фундамент скважинами не вскрыт.
Палеозойская эратема (PZ)
Палеозойская эратема представлена отложениями ордовикской, силурийской, девонской, каменноугольной и пермской систем.
Ордовикская система (О)
Ордовикские отложения с угловым и стратиграфическим несогласием залегают на складчатом фундаменте. На рассматриваемой территории эти отложения бурением не изучены и выделяются на основании сейсмических материалов.
В составе ордовикской системы, по аналогии с сопредельными районами, выделяются три отдела: нижний, средний и верхний. Нижний отдел представлен переслаиванием пестроцветных песчаников, алевролитов, аргиллитов, средний – доломитами, верхний – известнякими, доломитами, сульфатами. Толщина ордовикских отложений колеблется от 600 до 2000 м (по данным сейсморазведочных работ).
Силурийская система (S)
В пределах рассматриваемой территории силурийские отложения вскрыты всеми глубокими скважинами. Верхняя граница отложений силура по ГИС отбивается по кровле высокоомного пласта карбонатов. Нижняя граница силура не вскрыта. Максимальная их вскрытая толщина на Черпаюском месторождении вскрыта скважиной № 3п и составляет 1578 м. Силурийские отложения представлены нижним и верхним подотделами.
Нижний отдел (S1)
Нижний отдел включает отложения лландоверийского и венлокского ярусов. Максимальная толщина отдела вскрыта скважиной № 3п и составляет 1120 м.
Лландоверийский ярус (S11)
В состав яруса входят джагальский и филиппъельский горизонты.
Джагальский горизонт (S1dž)
Разрез горизонта сложен мощной толщей доломитов коричневато-серых, яснокристаллических, пористо-кавернозных, интенсивно сульфатизированных, с немногочисленными остатками водорослей, криноидей. Породы участками интенсивно трещиноватые. В нижней части встречаются известняки серые, тонкозернистые, участками перекристаллизованные. В известняках содержатся крупные остатки водорослей и остракод.
Филиппъельский горизонт (S1fl)
Отложения горизонта представлены известняками серыми с коричневатым оттенком, сгустковыми, неравномерно доломитизированными, участками интенсивно-трещиноватыми, стилолитизированными и вторичными доломитами. В подчиненном значении (в верхней и нижней части) прослежены седиментационные сульфаты, неравномерно-глинистые доломиты.
Венлокский ярус (S1v)
Отложения венлокского яруса в объеме седъельского горизонта венчают разрез нижнего силура и представлены известняками коричнево-серыми сгустково-комковатыми органогенно-обломочными и хемогенными, неравномерно глинистыми, алевритистыми и доломитизированными. В южной части вала отмечаются прослои доломитов коричневато-серых, вторичных с редкой сульфатизацией и перекристализацией, плотных и крепких.
Верхний отдел (S2)
Верхнесилурийские отложения согласно залегают на нижнесилурийских и выделяются в объеме лудловского и пржидольского ярусов. Максимальные толщины верхнего силура отмечаются в северной части вала – до 792 м (в скважине № 3п Нядейюского месторождения), на Хасырейском месторождениии они уменьшаются до 684 м (скважина № 35п), а на Черпаюском месторождении в среднем составляют 218 м.
Лудловский ярус (S2ld)
Гердьюский горизонт (S2gj)
Отложения горизонта полностью или частично вскрыты всеми скважинами Черпаюской площади за исключением скважины 29р. Гердъюский горизонт на вале Гамбурцева представлен чередованием доломитов серых, темно-серых, скрытокристаллических, узорчатых, слабоизвестковистых, с битумонасыщением по керну, известняков серовато-коричневых, скрытокристаллических, кристаллических, неравномерно глинистых, участками комковатых, с прослоями органогенно-полидетритовых известняков, а также мергелей и аргиллитов. Горизонт характеризуется слоистым строением. В основании и, особенно, в кровле преобладают низкоомные терригенно-карбонатные тонкослоистые пачки, а в средней части обосабливается более высокоомная карбонатная пачка.
Пржидольский ярус (S2р)
Гребенский горизонт (S2gr)
Толщина отложений яруса колеблется от 328 м на севере (Нядейюская площадь) до 125 м на юге (Черпаюская площадь).
В составе гребенского горизонта преобладают преимущественно известняки коричневато-серые, серые, скрытокристаллические, комковатые, с линзовидными и горизонтальными прослоями мергелей и аргиллитов более темного цвета. В верхней части горизонта известняки пятнисто-, послойно- или нацело доломитизированы, с прослоями известняков органогенно-полидетритовых и шламовых. Вторичные доломиты коричневато-серые, тонко-мелкозернистые, массивные и горизонтальнослоистые, неравномерно трещиноватые и пористо-кавернозные. В породах встречаются многочисленные остатки трилобитов, остракод, брахиопод, иглокожих, водорослей, мшанок, кораллов.
Девонская система (D)
Девонские отложения на месторождениях вала Гамбурцева согласно, без видимого перерыва залегают на силурийских отложениях и представлены двумя отделами: нижним, и верхним.
Нижний отдел (D1)
На вале Гамбурцева нижний девон представлен в объеме лохковского яруса, что обусловлено глубоким размывом в предсредне-позднедевонское время. Максимальное проявление размыва отмечено на Черпаюской структуре.
Локховский ярус (D1l)
Согласно стратиграфической схеме девонской системы, на территории Тимано-Печорской провинции лохковский ярус нижнего девона разделяется на овинпармский и сотчемкыртинский горизонты.
Овинпармский горизонт (D1ор)
Хатаяхинская свита (D1ht)
Верхняя граница хатаяхинской свиты проводится по подошве тонкослоистой глинисто-доломитовой толщи. Эта граница прослеживается во всех скважинах вала. Толщина свиты меняется от 200-260 м на севере до 110-140 м на юге. Хатаяхинские отложения представлены горизонтальным чередованием известняков, доломитов и аргиллитов. Хатаяхинской свите на месторождениях вала Гамбурцева отвечает доломитовая толща. Разрез свиты характеризуется отчетливо слоистым строением. Хатаяхинская свита сложена известняками и вторичными доломитами. Известняки серо-коричневые, мелко-среднезернистые, слабо глинистые, с детритом брахиопод, криноидей, гастропод, плитчатые. Доломиты коричневато-серые, микро-тонко- и средне-мелкозернистые, плитчатые, стилолитизированные, с послойно и пятнисто распределенным детритом водорослей, криноидей, брахиопод, остракод и неопределимым. Породы неравномерно пористо-кавернозные, битумонасыщенные. Поры и каверны диаметром до 5-20 мм составляют до 10-15%, они частично или полностью запечатаны эпигенетическим доломитом или сульфатом, с примазками темной окисленной нефти. Хатаяхинская свита имеет непостоянный вещественный состав и толщину. Так, на севере в районе Нядейюской площадей, она характеризуется существенно известняковым составом. К югу (Черпаюская площадь) происходит постепенное уменьшение толщины и сокращение в ней доли известняковых пород.
Размещение коллекторов в разрезе доломитовой толщи контролируется фациальными особенностями разреза, которые в комплексе с тектоническим фактором, влияет на интенсивность постседиментационных процессов доломитизации и выщелачивания. Средняя толщина отложений овинпармского горизонта изменяется от 230 м на Нядейюском месторождении до 125 м на Черпаюском месторождении.
Сотчемкыртинский горизонт (D1sk)
Торавейская свита (D1tr)
В составе торавейской свиты выделяются глинисто-доломитовая и сульфатно-доломитовая пачки. Глинисто-доломитовая пачка непосредственно перекрывает основной продуктивный горизонт. Данная пачка по своему составу может являться как флюидоупором, так и коллекторской толщей. В первом случае пачка является экраном, когда в ее составе на 80% преобладают седиментационные доломиты и домериты с прослоями аргиллитов и отсутствием трещиноватости. В пределах вала Гамбурцева в связи с увеличением в составе до 20 % и более вторичных доломитов и значительной трещиноватости плотных пород данная пачка является низкоемким резервуаром для залежей нефти на Хасырейской площади. Глинисто-доломитовая пачка представлена переслаиванием глинистых доломитов тонкозернистых, домеритов узорчатых зеленовато-серых и аргиллитов темно-серых. Прослоями доломит вторичный, мелко- и среднезернистый, кавернозно-поровый, трещиноватый, нефтенасыщенный. В пределах вала толщина пачки уменьшается с севера на юг от 60-70 м на Нядейюской площади до 50 м на Черпаюской. В скважине 25п-Черпаюская пачка размыта. Ангидрито-доломитовая пачка имеет неповсеместное площадное распространение и отсутствуют почти во всех скважинах Черпаюской площади (за исключением скважин 1п, 26р, 27р, 21п). Отложения представлены ритмично чередующимися прослоями седиментационных доломитов, сульфатов, аргиллитов, домеритов и выполняет роль зональной покрышки. Толщина отложений, как и в глинисто-доломитовой пачке, сокращается с севера на юг. В пределах вала для пород данной пачки также характерна трещиноватость.
Верхний отдел (D3)
Верхнедевонские отложения представлены франским и фаменским ярусами. Отложения франского яруса, со стратиграфическим перерывом, залегающие на нижнедевонских породах.
Франский ярус (D3f)
Франский ярус подразделен на три подъяруса – нижний, средний и верхний.
Нижнефранский+среднефранский подъярус (D3f1)
В пределах вала Гамбурцева яранский и джьерский горизонты отсутствуют в следствии размыва в предсредне-позднедевонское время.
Тиманский + саргаевский горизонты (DЗtm+sr)
Нерасчлененные отложения этих горизонтов распространены повсеместно и представлены глинисто-карбонатными породами. Это известняки серые и темно-серые, тонкокристаллические, неравномерно глинистые, прослоями органогенные, состоящие из остракод, гастропод, криноидей, брахиопод, редко кораллов; мергели темно-серые, тонкоплитчатые и аргиллиты темно-серые, известковистые, тонкослоистые.
Доманиковый горизонт (D3dm)
Доманиковый горизонт выделен в нижней части высокоомной карбонатной толщи, сложенной депрессионными доманикоидными осадками - битуминозными известняками и мергелями темного цвета. Наличие пластов-коллекторов в нескольких скважинах вала (скв.1п, 33п – Хасырейские, 10п-Нядейюская и 1п, 4п, 25п-Черпаюские) связано, по-видимому, с наличием трещиноватости. Толщина доманикового горизонта меняется от 20-150 м на Нядейюской площади, составляя в среднем 105 м на Хасырейской площади и до 145 м на Черпаюской площади.
Верхнефранский подъярус (D3f3)
Верхнефранский подъярус в составе нерасчлененных ветласянского, сирачойского и евлановского-ливенского горизонтов, а также низы фаменского яруса, включающие волгоградский и задонский горизонты отождествляются с кочмесской свитой (D3kс). Свита сложена известняки темно-серые и зеленовато-серые, тонкозернистые, неравномерно битуминозные, участками глинистые, переходящие прослоями в мергели зеленовато-темно-серые, плитчатые, пиритизированные. Отмечаются аргиллиты темно-серые, листоватые и плитчатые. Средняя толщина отложений кочмесской свиты 150 м.
Фаменский ярус (D3fm)
Фаменский ярус представлен в объеме нижнего, среднего и верхнего подъярусов.
Нижнефаменский подъярус (D3fm1)
Нижнефаменские отложения представлены в объеме волгоградского, задонского и елецкого горизонтов. Волгоградский и задонский горизонты, как уже отмечалось ранее, представлены депрессионными доманикоидными осадками и соответствуют по местной стратиграфической схеме кочмесской свите. Елецкий горизонт, отождествляется с сарембойской свитой (D3srm), которая сложена неравномерным переслаиванием мергелей, известняков и аргиллитов. Мергели темно-серые с зеленоватым оттенком, известковистые, слабо алевритистые, пиритизированные, плитчатые и скорлуповатые, волнисто-слоистые, прослоями переходящие в аргиллиты. Известняки темно-серые, преимущественно тонкозернистые, неравномерно глинистые, редко обломочные, плотные, средней крепости, пиритизированные. Средняя толщина свиты 500 м.
Средне+верхнефаменские подярусы (D3fm2+3)
Средне-верхнефаменским отложениям в объеме усть-печорского, зеленецкого и нюмылгского горизонтов соответствует нядейюская свита (D3nd).
Разрез отложений нядейюской свиты представлен известняками светло-коричневыми, сероцветными, тонкозернистыми, неравномерно глинистыми, пятнисто доломитизированными, прослоями переходящими в буровато-серые доломиты, мелко-среднезернистые, известковистые. Отмечаются прослои мергелей и аргиллитов.
Каменноугольная система (С)
Отложения этого возраста выделены в объеме двух отделов - нижнего и среднего, которые без видимого стратиграфического несогласия залегают на верхнефаменских осадках.
Нижний отдел (С1)
Турнейский ярус (С1t)
Отложения турнейского яруса представлены нижним и верхним подъярусами. Нижнетурнейский подъярус в объеме ханинского надгоризонта включает в себя отложения сотчемшорского, малевского и упинского горизонтов, имеет выдержанное распространение по площади, представлен сложен известняками серыми до темно-серых, мелкотонкозернистыми, органогенно-детритовыми, плотными, крепкими, иногда пористыми, слабодоломитизированными, неравномерно глинистыми. Отложения верхнетурнейского подъяруса в объеме шуриновского надгоризонта (нерасчлененные образования черепетского и кизеловского горизонтов), подробно изучены в скважине 202-Нядейюская. Отложения представлены известняками серыми с коричневатым оттенком, скрытокристаллическими, тонко-мелкозернистыми, плотными, крепкими, с редкими горизонтальными трещинами и микрокавернами, выполненными битумом. Присутствуют также редкие бугорчатые стилолитовые швы, заполненные глинисто-битуминозным веществом. Редко отмечаются доломиты темно-серые, плотные, крепкие, массивные, с редкими вертикальными трещинами, заполненными углеводородами. Толщина турнейских отложений 0-190 м.
Визейский ярус (С1v)
Отложения визейского яруса представлены нижним и верхним подъярусами. Нижневизейский подъярус (кожимский надгоризонт) в объеме косьвинского, радаевского и бобриковского горизонтов имеет неповсеместное распространение по площади. Отсутствие его установлено на Черпаюской и Хасырейской площадях, а также в скважиах 15р и 27р -Нядейю на южной периклинали Нядейюской структуры. Косьвинский горизонт сложен преимущественно известняками и доломитами с прослоями темно-серых и черных аргиллитоподобных глин. Бобриковский горизонт представлен пачкой неравномерно переслаивающихся терригенных пород - глин, аргиллитов, возможно, алевролитов с подчиненными прослоями глинистых доломитов и известняков. Визейский ярус в нижней части представлен песчаниками, алевролитами, аргиллитами и глинистыми известняками. Верхневизейские отложения имеют повсеместное распространение на исследуемой площади. Выделяется в объеме тульского горизонта и нерасчлененных алексинского-михайловского-веневского горизонтов. Тульский горизонт представлен известняками серыми с буроватым оттенком, реже темно-серыми, неравномерно глинистыми, разнозернистыми, органогенно-детритовыми и органогенно-обломочными, неравномерно доломитизированными, участками переходящими в доломит, с прослоями мергелей. Нерасчлененные алексинский-михайловский-веневский горизонты представлены известняками и доломитами с прослоями глинистых известняков и мергелей. Средняя толщина визейских отложений 215 м.
Серпуховский ярус (С1s)
Отложения серпуховского яруса согласно залегают на визейских, значительная его часть сложена доломитами светло-серыми, серыми с буроватым оттенком, тонкозернистыми и серыми известняками сульфатизированными, иногда пористо-кавернозными. По литологическому составу и промыслово-геофизической характеристике подразделяются нижне - и верхнесерпуховский подъярусы. Последний характеризуется более глинистым составом и отсутствует в большинстве скважин Хасырейской площади. Средняя толщина яруса – 270 м.
Средний отдел (С2)
Среднекаменноугольные в объеме нерасчлененных московского и башкирского ярусов имеют неповсеместное площадное распространение, отсутствуют почти во всех скважинах Хасырейской площади (за исключением 46р, 42р), а также в ряде скважин Нядейюской площади. Сложены светлоокрашенными органогенно-детритовыми известняками. Толщина отложений на Черпаюской площади колеблется от 72 до 213 м.
Пермская система (Р)
Пермские отложения несогласно залегают на разновозрастных осадках среднего-нижнего карбона, имеют распространение лишь в южной части вала Гамбурцева (Черпаюская площадь). На остальных структурах вала эти отложения полностью размыты. Представлены нижним и верхним отделами. Нижний отдел перми включает нерасчлененные ассельский-сакмарский, артинский и кунгурский ярусы. Ассельско-сакмарские отложения сложены органогенно-детритовыми известняками с прослоями глин. Артинские отложения в нижней части представлены смешанными алеврито-глинисто-карбонатными породами, в верхней - глинами и аргиллитами с подчиненными прослоями песчаников. Кунгурский ярус, выделенный лишь в скважинах 1п и 26р- Черпаю, представлен переслаиванием аргиллитов, алевролитов и песчаников. Верхний отдел перми в составе уфимского яруса выделен лишь в двух скважинах-25р-Нядейю и 1п-Черпаю. На остальной части вала эти отложения размыты. Сложены верхнепермские отложения алевролитами глинистыми, известковистыми, аргиллитами, полимиктовыми. Толщина пермских отложений 39 м (скважина 33п-Хасырейская) – 1951 м (скважина 1п-Черпаюская).
Триасовая система (Т)
Отложения триасовой системы на вале Гамбурцева размыты, на сопредельной территории Верхнеадзьвинской депрессии толщина их достигает 500 м и более метров.
Юрская система (J)
Юрские отложения со стратиграфическим несогласием ложатся на разновозрастные отложения пермо-карбона. Отложения представлены нижним, средним и верхним отделами, сложены темноцветными глинами с прослоями мелкозернистых полимиктовых песчаников и алевролитов. Толщина отложений 400-450 м.
Меловая система (К)
Отложения мелового возраста выделены в объеме нижнего отдела. Литологически представлены переслаиванием песков, алевролитов, глин с гравийно-галечной примесью.
Четвертичные отложения (Q)
Представлены песками, супесями, глинами с включениями гравия и гальки. Распространены повсеместно. Толщина 150-200 м.
Тектоника
Черпаюское месторождение относится к Валу Гамбурцева, который находится в Варандей-Адзъвинской структурной зоне, расположенной на северо-востоке Печорской синеклизы Печоро-Баренцевоморской метаплатформенной области (рисунок 2). Структурный план Варандей-Адзъявинской структурной зоны представляет собой результат наложившихся друг на друга разнонаправленных тектонических активностей уральской и пайхой-новоземельской складчатых систем

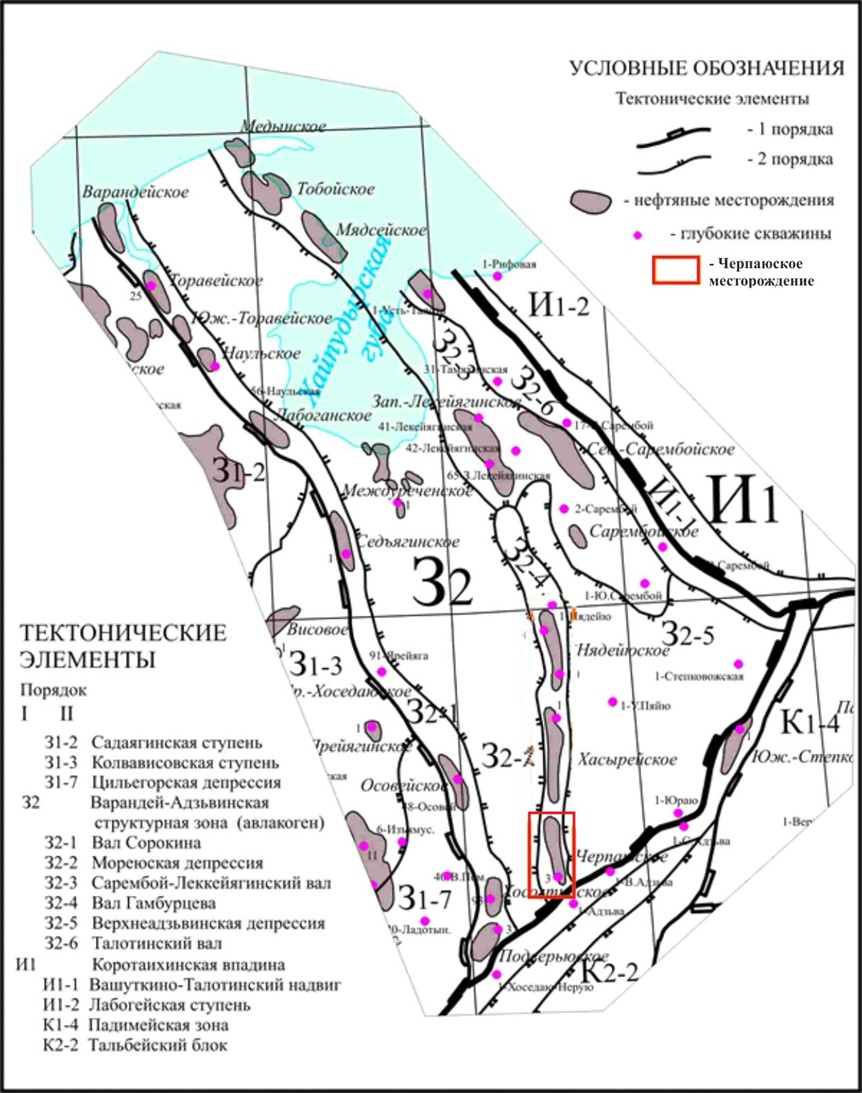

Рис.2 Фрагмент тектонической карты Тимано-Печорской нефтегазоносной провинции
Поверхность кровли фундамента предположительно залегает на глубинах от 6,0 до 7,5 км (рисунок 3). Современную структуру фундамента Варандей-Адзьвинской структурной зоны определяют тектонические нарушения северо-западного и северо-восточного простирания. Большеземельский мегаблок Тимано-Печорской эпибайкальской плиты региональными глубинными разломами разбит на отдельные блоки, в число которых входит Варандей-Адзьвинский блок, который представляет собой ограниченный разломами прогиб северо-западного простирания.
1-изогипсы поверхности фундамента, км, 2- выходы пород докембрийского фундамента на дневную поверхность, 3- сложнопостроенные структурные зоны с глубинами залегания фундамента 0-12 км, 4- разломы
Рис. 3 Фрагмент структурной карты Тимано-Печорского бассейна по подошве осадочного чехла
По осадочному чехлу Варандей-Адзъявинсквая структурная зона протягивается в северо-западном направлении и характеризуется сложным строением. Она представляет собой чередование крупных дизъюнктивных положительных и отрицательных структур II порядка: валы Сарембой-Лекейягинский, Сорокина, Гамбурцева и разделяющие их Мореюская и Верхнеадзьвинская депрессии. Структуры Варандей-Адзъявинской структурной зоны на востоке частично перекрыты Вашутинско-Талотинским надвигом. В юго-восточной части они ограничены серией крупных взбросо-надвигов гряды Чернышева.
Все валы Варандей-Адзъявинсквая структурной зоны имеют горстово-чешуйчатое строение, разбиты тектоническими нарушениями на клиновидные блоки. Зарождение валов относится к каменноугольно-нижнепермскому времени, а формирование локальных структур, их осложняющих, завершилось в триасе-ранней юре.
Вал Гамбурцева представляет собой субмеридианальную гребневидную структуру осложненную взбросами и взбросо-надвигами с падением плоскостей основных смесителей к востоку. Его протяженность составляет 120 км, ширина – 8-10 км. В южной части вал ограничен взбросо-надвигом субширотного простирания, отделяющим Варандей-Адзьвинскую зону от дислокаций гряды Чернышева, а на севере, за пределами Нядейюской структуры, замыкается, погружаясь в северо-западном направлении в сторону Мореюской депрессии.
Вал Гамбурцева тектоническими нарушениями разбит на отдельные блоки, к которым приурочены локальные антиклинальные структуры – Черпаюская, Хасырейская, Нядейюская. Структуры характеризуются средними размерами, вытянутой формой, асимметричными крыльями, субмеридианальным простиранием и в свою очередь осложнены более мелкими поднятиями и малоамплитудными нарушениями.
По подошве верхнедевонских отложений Черпаюская структура представляет собой асимметричную антиклинальную складку протяженностью около 23 км и шириной 1,5-2,5 км, ограниченную с запада надвиговыми нарушениями, плоскости сместителей которых наклонены на восток под углом 60 и более градусов. Площадь структуры по поверхности продуктивных нижнедевонских отложений (ОГ III31) составляет 41,3 км2, амплитуда – 350 м. Со стороны Верхнеадзьвинской депрессии Черпаюская структура ограничена оперяющим нарушением, образующим клиновидный блок. С глубиной ширина структуры на юге, сокращается более заметно, чем на севере, где она ограничивается системой субпараллельных простиранию складки надвигов.

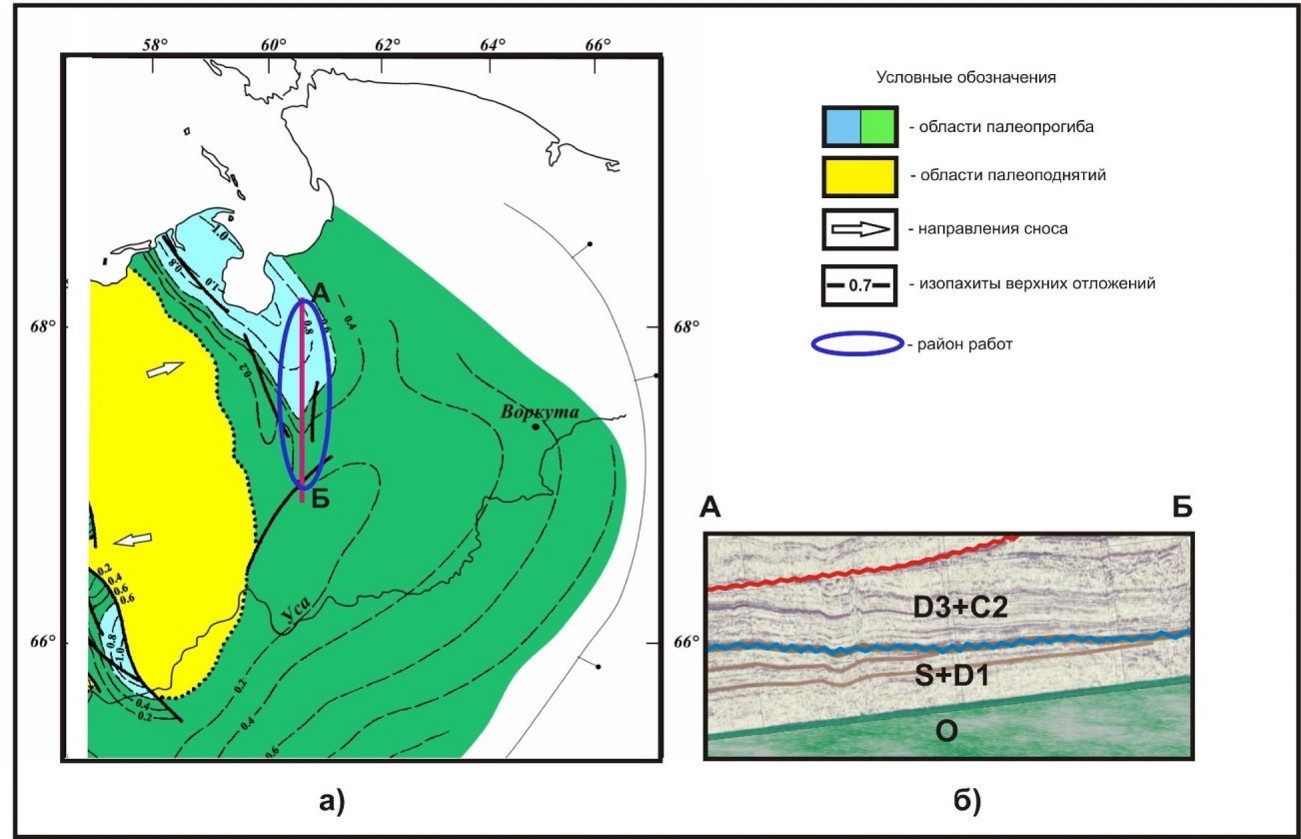

В раннем палеозое (поздний ордовик-ранний девон) по
результатам палеотектонических реконструкций южная часть вала Гамбурцева располагалась на
месте палеоподнятия, а северная находилась в пределах Хайпудырского
палеопрогиба (рисунке 3). Об этом свидетельствует увеличение толщин
силурийско-нижнедевонских отложений с юга на с
REF OLE_LINK7 \h \* MERGEFORMAT Данный тип трещин
В предсреднедевонское и предпозднедевонское время вся изучаемая территория располагалась в пределах обширной области вздымания. При этом южная часть вала Гамбурцева находилась в наиболее приподнятой части, поэтому здесь под размыв выводились более глубокие уровни нижнедевонских отложений. В течение каменноугольно-пермского времени геологическая ситуация изменилась и уже северная часть вала располагалась на склоне палеоподнятия. Поэтому на субмеридиональном разрезе отчетливо отмечается подъем и срезание различных уровней каменноугольно-раннепермских отложений. В это время вала, как единой линейной структуры, еще не существовало, о чем свидетельствует характер распределения толщин верхнепермских пород к западу и востоку от современного вала в соседних с ним депрессиях.
В конце позднепермского времени происходит интенсивное сжатие со стороны формирующегося Уральского орогена и проявление складчато-надвиговых деформаций первоначально в пределах западного склона Урала с последующим их смещением на запад-северо-запад в направлении платформенной части территории (Печорской синеклизы). В пределах рассматриваемой территории первоначально образуется крупный тектонический срыв (детачмент) по соленосным толщам ордовика, аналогично таковому в пределах гряды Чернышева и Вашутктнско-Талотинского надвига.
В триасе и раннеюрское время продолжается тангенциальное сжатие со стороны Палеоурала, усиленное сжатием с северо-востока со стороны Пай-Хоя. В это время и происходит формирование линейной валообразной структуры вала Гамбурцева. При этом следует отметить, что спецификой его формирования в ходе тектонических движений явилось наличие горизонтальной сдвиговой составляющей, т.е. возникновение валообразной структуры происходило в условиях транспрессии (сжатия со сдвигом). Это подтверждается эшелонированным расположением локальных структур (Черпаюской, Хасырейской, Нядейюской) с юга на север. Об образовании структуры вала Гамбурцева в триасовое-раннеюрское время свидетельствует налегание отражающих горизонтов триаса на более древние пермские отложения. Среднеюрско-меловые и четвертичные отложения с несогласием залегают на структурах вала, что свидетельствует о прекращении сжатия, роста и вздымания валообразных структур.
Таким образом, вал Гамбурцева представляет собой цепочку узких приразломных антиклинальных структур, сформировывавшихся во фронтальной части крупного взбросо-надвига (точнее серии кулисных взбросо-надвигов), выположивающегося на уровне верхнеордовикских отложений, в результате бокового сжатия со стороны Палеоурала. Затем, в условиях усиления сжатия со стороны Пай-Хоя, cформировалась привзбросо-надвиговая структура с образованием обратных по отношению к основному нарушению сколов сбросового или взбросового типа.
По результатам бурения скважин на Черпаюском месторождении, одновременно с корреляцией разрезов скважин проводилось выделение разломов по данным ГИС. Разломы, подсеченные в изучаемом интервале, выявлены в следующих скважинах № 21, 25, 4034, 4037, 4033, 4102, 4037_бс, 26, 4023, 4038 Черпаюского месторождения. Положение выявленных нарушений по данным ГИС было увязано с данными сейсморазведки и при необходимости уточнялось и корректировалось. Также по результатам бурения и корреляции первого ствола скважины 4020, не вскрывшей целевой горизонт на проектной глубине, проведена корректировка тектонических нарушений ограничивающих площадь нефтеносности месторождения.
Сведения о нефтегазоносности месторождения
в пределах Черпаюского месторождения выделяются следующие региональные НГК: среднеордовикско-нижнедевонский карбонатный, среднедевонско-франский терригенный, доманиково-турнейский карбонатнатный; средневизейско-нижнепермский карбонатный и юрско-меловой терригенные. Нижнепермско-триасовый терригенный НГК отсутствует вследствие глубокого размыва, среднедевонско-франский представлен в ограниченном объеме – из разреза выпадают среднедевонские отложения.
Среднеордовикско-нижнедевонский НГК. Ордовикские отложения этого комплекса в пределах рассматриваемой территории не вскрыты.
Силурийские отложения комплекса, включающие образования нижнего и верхнего отделов, вскрыты в пределах Нядейюского, Хасырейского и Черпаюского месторождений большинством скважин. Максимальная вскрытая толщина составляет 1764 м в скв. № 1‑Хасырейская.
нижнесилурийская толща, представленная лландоверийскими и венлокскими карбонатными отложениями, перекрывается терригенно-карбонатными верхнесилурийскими породами, которые могут рассматриваться в качестве промежуточной толщи. Залежей нефти в лландоверийских и венлокских толщах не выявлено.
Верхнесилурийские отложения в объеме гердъюского и гребенского горизонтов имеют отчетливое циклическое строение, обусловленное резкой и частой сменой обстановок осадконакопления от условий засолоненной лагуны до нормальных морских, что определяет развитие коллекторов и покрышек. Пласты коллекторов приурочены к трансгрессивным этапам (среднегердъюский и позднегребенский), покрышки к регрессивным (позднегердъюский и раннегребенский). Верхнегребенские отложения экранируются карбонатно-глинистой пачкой в основании нижнего девона.
Верхнесилурийская коллекторская толща гердъюского и гребенского горизонтов, представленная скрытокристаллическими известняками с прослоями аргиллитов и доломитов, имеет очень сложный характер строения, как по разрезу, так и по площади, что выражено в исключительно локальном развитии достаточно емких коллекторов.
Отложения средней пачки гердъюского горизонта представлены преимущественно вторичными доломитами, как правило, низкопоровыми, с трещинным и порово-трещинным типом коллектора.
Отложения гребенского горизонта сложены преимущественно известняками с линзовидными и горизонтальными прослоями мергелей и аргиллитов.
На Хасырейском месторождении приток нефти получен в скважинах №№ 2, 35, 41, 43 и 45, по результатам бурения которых открыта и изучена верхнесилурийская залежь. Вероятно, наличие коллекторов в кровле верхнего силура в центральной части вала можно связывать с существованием здесь в позднеордовикско-раннедевонское время Адзьвинского палеосвода. В условиях мелководного бассейна в позднесилурийское время образовались доломиты, в которых в эпоху предтиманского перерыва происходили процессы выщелачивания, связанные с действием приповерхностных вод.
На Черпаюском месторождении при испытании разведочных скважин не выявлена нефтеносность верхнесилурийских отложений.
Основным объектом геологоразведочных работ в пределах месторождений вала Гамбурцева являются отложения нижнего девона, в которых открыты залежи нефти на Черпаюском, Хасырейском и Нядейюском месторождениях.
нижний девон выделен в объеме лохковского яруса, в разрезе которого снизу вверх выделяются четыре литологические пачки: известково-доломитовая и доломитоваяовинпармского горизонта, глинисто-доломитоваяи ангидрито-доломитоваясотчемкыртинского горизонта.
Нижняя известково-доломитовая пачка овинпармского горизонтасложена преимущественно известняками с прослоями мергелей. Для средней части пачки характерны более выраженные вторичные процессы доломитизации и выщелачивания, дебит нефти до 181,3 т/сут (скв. № 24-Черпаюская, инт.2324-2340 м, Æ штуцера 9 мм).
Продуктивность известково-доломитовой пачки на Черпаюском месторождении доказана скважинами №№ 21-25. Пористость по ГИС до 20,7%, в среднем 8,5%.
Основной продуктивный горизонт (доломитовая пачка) - это пористо-кавернозные, неравномерно трещиноватые органогенно-детритовые, в различной степени доломитизированные известняки и вторичные доломиты. По своим фильтрационно-емкостным свойствам она очень неоднородна, так как по ее составу (по керну) следятся и плотные хемогенные разности известняков. Нефтенасыщение приурочено к пористо-кавернозным и трещиноватым участкам. Пористость по ГИС до 17%, в среднем 6%. Наиболее пористые разности карбонатов пачки приходится на сводовые скважины Черпаюского месторождения, где помимо значительного распространения первично пористых, хорошо проницаемых, слабо глинистых образований широко развиты процессы выщелачивания. Дебиты притоков нефти достигают 335,6 т/сут (скважины № 22, инт. 1965,4-1969,4 и 1972,4-1980,2 м).
Глинисто-доломитовая пачкасотчемкыртинского горизонта непосредственно перекрывает продуктивный горизонт и является зональной покрышкой низкого качества. Данная пачка по своему литологическому составу может являться как флюидоупором, так и коллекторской толщей. В первом случае пачкаявляется экраном, когда в её составе на 80% преобладают седиментационные доломиты и домериты с прослоями аргиллитов и отсутствием трещиноватости (т.е. районы с низкой тектонической активностью). Во втором случае с увеличением в составе до 20% и более вторичных доломитов и значительной трещиноватости плотных пород (вал Гамбурцева и Сорокина, Сарембой-Леккейягинский вал) - данная пачка является низкоемким резервуаром для залежей нефти на Черпаюской, Нядейюской и Хасырейской площадях.
В пределах вала Черпаюского месторождения толщина пачкиуменьшается с севера на юг, на юге (скв. 4030, 4031, 4201, 4113-1, 4028, 25р, 4027, 4025, 4024) она полностью отсутствует, а основной продуктивный горизонт - доломитовая пачка - трансгрессивно перекрывается региональной нижнефранской покрышкой.
Продуктивность глинисто-доломитовой толщ нижнего девона доказана скважинами 21р-24р и 4р, притоки нефти на порядок ниже чем в основном объекте, доломитовой пачке. Пористость по ГИС до 13,5%, в среднем 7,5%.
Ангидрито-доломитовая пачкасложена ритмично чередующимися прослоями седиментационных доломитов, сульфатов, аргиллитов, домеритов и выполняет роль зональной покрышки. Она, как и глинисто-доломитовая пачка, в южном и юго-западном направлениях сокращается до полного выклинивания. В скважинах №№ 34, 42, 41-Хасырейские и в пределах Черпаюского месторождения она полностью размыта. Надо отметить, что данная часть разреза также неоднородна по литологическому составу и экранирующим свойствам.
среднедевонско-франский НГК. На большей части вала Гамбурцева в результате раннефранского размыва сохранились только карбонатно-глинистые отложения тиманского и саргаевского горизонтов, которые являются региональной экранирующей толщей для залежей нефти на Нядейюском, Хасырейском и Черпаюском месторождениях. Мощность комплекса составляет от 20 м на юге вала (Черпаюское месторождение) до 100 м в северной его части (Нядейюское месторождение).
Доманиково-турнейский НГК. Отложения этого комплекса представлены верхнефранскими (кочмесская свита), нижнефаменскими (сарембойская свита) и верхне-среднефаменскими (нядейюская свита) образованиями верхнего девона. Вследствие обширной трансгрессии, характерной для позднедевонского времени, осадки комплекса распространены на рассматриваемой территории повсеместно.
Верхнедевонские отложения представлены мощными (до 1000 м) толщами глинистых известняков.
Опробование битуминозных известняков и их доломитизированных разностей доманикового горизонта и доманикоидных образований кочмесской свиты верхнего девона, проведенное на всех площадях рассматриваемой территории, почти повсеместно дало неоднозначные результаты. На всех месторождениях вала Гамбурцева из доманиковых отложений получены незначительные притоки нефти по ПУ, по кривым восстановления давления, опробованные пласты характеризуются как слабопроницаемые. На Черпаюском месторождением, в скважинах №№ 23 и 25 получены притоки нефти дебитом от 25,1 м3/сут на штуцере 5 мм (скв. № 23) до 44,9 м3/сут на штуцере 7 мм (скв. № 25).
По сейсмическим данным, перспективы доманиково-турнейского комплекса связывались с предполагаемыми на севере вала Гамбурцева карбонатными постройками позднефранского возраста и связанными с ними нижнефаменскими структурами облекания. Однако по данным бурения в разрезе верхнего девона коллекторов, связанных с карбонатными постройками, пока не обнаружено.
Турнейские отложения на валу Гамбурцева занимают значительно более высокое гипсометрическое положение, чем в обрамляющих вал Мореюской и Верхнеадзьвинской депрессиях. Глинистая пачка бобриковского горизонта, участками перекрывающая доманиково-турнейский НГК размыта, вследствие чего даже в сводовых частях этих структур (скв. № 22-Черпаюская и № 32-Хасырейская) по геофизическим исследованиям скважин (ГИС) пласты-коллекторы водонасыщены.
Средневизейско-нижнепермский НГК. Отложения комплекса, вследствие размыва, представлены в сокращенном объеме визейского и серпуховского ярусов нижнего карбона, среднего карбона, ассельского, сакмарского и артинского ярусов нижней перми. С учетом различной глубины размыва, некоторые стратиграфические подразделения НГК в пределах рассматриваемых месторождений развиты не повсеместно. верхнекаменноугольные отложения на территории вала Гамбурцева размыты полностью. Мощность комплекса составляет от 237 м (скв. № 1-Черпаюская) до 1127 м (скв. № 4-Нядейюская).
В карбонатных серпуховских отложениях, залегающих под терригенной юрско-меловой толщей, отмечается наличие коллекторов, имеющих повсеместное распространение на валу Гамбурцева. По данным бурения скв. №№ 1, 268 в пределах Нядейюского месторождения установлена залежь тяжелой окисленной нефти (асфальта). В керне, отобранном из этих скважин, коллекторы по порам и трещинам насыщены битумом асфальтенового состава. В отчете по бурению структурно-поисковой скважины № 268-Нядейюская (Фирер, Никонов, 1977) приведен подсчет геологических запасов битумов в количестве 210 млн.т.
юрско-меловой НГК. Перспективность отложений этих комплексов может быть связана с песчаными пластами — коллекторами средней юры. Так, в структурно-поисковой скважине № 268-Нядейюская по керну в юрских песчаниках установлено наличие вязкой нефти. Покрышками для возможных залежей могут служить пачки глинистых пород.
На основании рассмотренных в общих чертах тектонического строения и нефтегазоносности осадочного чехла вала Гамбурцева представляется возможным сделать вывод, что ввиду повсеместного распространения промышленной нефтегазоносности и наличия надежной экранирующей тиманско-саргаевской толщи нижнедевонские отложения являются основным объектом геологоразведочных работ.
Источник: Пересчет геологических запасов УВС Черпаюского месторождения вала Гамбурцева. Догвор № 1750219/0110Д Гудков А.С., Мирошниченко В.В., Мирошниченко Ю.А. 2019
