Чикшинское месторождение
Чикшинское месторождение расположено в пределах Ронаельской ступени Ижма- Печорской впадины, в 48 км к юго-западу от г. Печора. Согласно нефтегазогеологическому районированию месторождение входит в Верхнелыжско-Лемьюский нефтегазоносный район Ижма- Печорской нефтегазоносной области.
Месторождение открыто поисково-разведочными работами в 1989 г. Первооткрывательницей месторождения явилась скважина 1-Ч, в которой при испытании в эксплуатационной колонне фаменских отложений верхнего девона (пласт Фо) получен приток нефти.

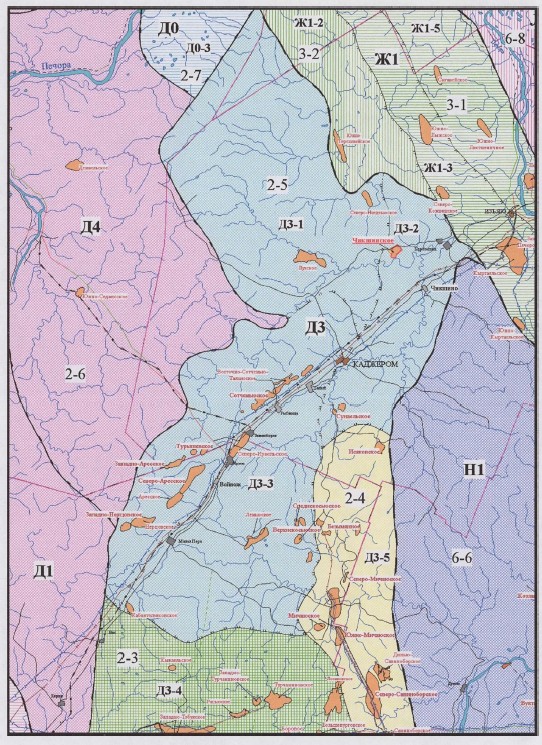

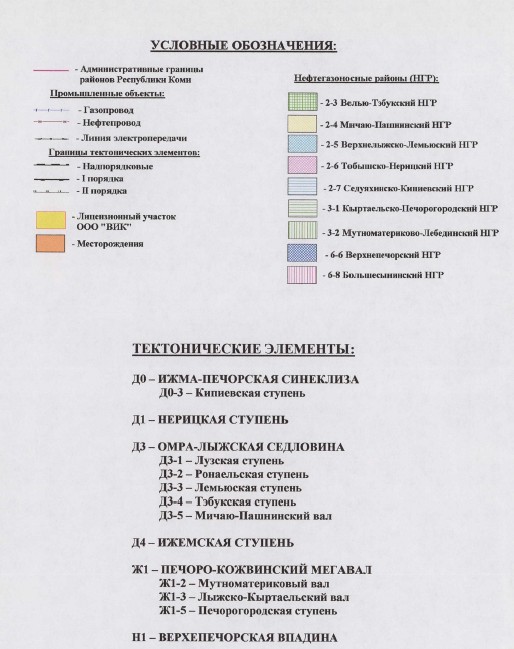

Рисунок 1 - Выкопировка из карты тектонического и нефтегазогеологического районирования Масштаб 1:1000000
Литолого-стратиграфическая характеристика разреза
Литолого-стратиграфическая характеристика разреза Чикшинского месторождения приводится по результатам изучения керна и данных промыслово-геофизических исследований поисковых скважин 1, 3-Чикшинские.
Вскрытый разрез осадочного чехла представлен палеозойскими, мезозойскими и четвертичными отложениями. Максимальная толщина изученного разреза вскрыта в поисковой скважине 1-Ч (3108 м), в которой частично вскрыты нижнесилурийские отложения. О литологии неизученной части разреза силура и нижнепалеозойских отложений, а также составе и возрасте фундамента можно судить по материалам соседней Ронаельской площади, где отложения осадочного чехла вскрыты полностью.
Поотеоозойская группа (PR)
Венд-кембрий (V-€)
Породы фундамента вскрыты скважиной 11-Ронаель на глубине 3600 м и представлены в нижней части разреза габбро-диабазами очень плотными, в верхней части - переслаиванием брекчий, состоящих из обломков туфов, кремнистых и карбонатных пород, с глинистыми и алеврити- стыми сланцами и песчаниками. Толщина отложений составляет 300 м.
Палеозойская группа (PZ)
Ордовикская система (0)
Отложения ордовика с угловым и стратиграфическим несогласием залегают на породах фундамента. Породы вскрыты скважиной 11-Ронаель и представлены средним и верхним отделами. Нижний отдел в скважине отсутствует.
Средний отдел (О2)
Среднеордовикские отложения вьщелены в объеме карадокского яруса и представлены в верхней части разреза доломитами коричневато-серыми, скрытокристаллическими, в нижней части алевролитами, песчаниками с подчиненными прослоями аргиллитов. Толщина отдела составляет 71 м.
Верхний отдел (Оз)
Верхнеордовикские отложения согласно залегают на среднеордовикских и представлены ваньюской свитой ашгиллского яруса. Сложены переслаиванием седиментационных доломитов, сульфатов, аргиллитов толщиной 150-160 м.
Силурийская система (S)
Отложения силура представлены нижним и верхним отделами.
Нижний отдел (S1)
Нижнесилурийские образования, согласно залегающие на верхнеордовикских, имеют повсеместное распространение и вьщелены в объеме лла!ндове/»ыйского (джагалский и филиппьель- ский горизонты) и венлокского (седъельский горизонт) ярусов. Литологически разрез представлен различньши типами вторичных доломитов, с неравномерной трещиноватостью и наличием пор выщелачивания. На полную толщину отложения нижнего силура вскрыты скв. 11 -Ронаель, где она составляет 430 м, в скв. 1-Чикщино вскрытая толщина составляет 76 м.
Верхний отдел (S2)
Верхнесилурийские отложения, представленные в неполном стратиграфическом объеме (гердьюский горизонт), сложены переслаиванием доломитов, глинистых доломитов и аргиллитов.
Толщина отложений составляет 62 м.
Девонская система (D)
На месторождении девонские отложения представлены двумя отделами; средним и верхним. Отложения нижнего девона отсутствуют.
Средний отдел (D2)
Среднедевонские отложения трансгрессивно залегают на разновозрастной поверхности силурийских карбонатов и вьщелены в объеме живетского яруса.
Живетский ярус (D2ZV)
Отложения живетского яруса вьщелены в объеме старооскольского надгоризонта и представлены неравномерным переслаиванием кварцевых песчаников, мелкозернистых до крупнозернистых, иногда с прослоями гравелита, алевролитов и аргиллитов. К кровле среднедевонских отложений приурочен отражающий горизонт Ш2-3 (D2.3). Толщина яруса составляет 235 м.
Верхний отдел (D3)
Верхнедевонские отложения представлены в объеме франского и фаменского ярусов, подразделяющихся на два литологических комплекса: нижний - терригенный франский поддомани ковй и верхний - карбонатный доманиково-фаменский.
Франский ярус (D3f)
Франский ярус залегает на поверхности среднего девона и представлен тремя подъярусами. Породы нижнего подъяруса въщелены в объеме яранского, джъерского, тиманского горизонтов, средний - в объеме саргаевского и доманикового и верхний - в объеме ветласянского, сира- чойского, евлановского и ливенского горизонтов. Толщина франских отложений составляет 852 м.
Нижний подъярус (D3f1)
Отложения яранского горизонта представлены песчаниками с алевритисто-глинистыми прослоями. Песчаники желтовато-серые, мелко-среднезернистые, кварцевые, местами пористые, прослоями глинистые, неясно волнистослоистые. В скв.1-Чикшино (долб.40, инт.2699-2702 м) отмечен песчаник нефтенасыщенный. Аргиллиты и алевролиты светло-зеленовато-серые с коричневыми пятнами. Толщина горизонта составляет 151м.
Отложения джъерского горизонта представлены ритмично переслаивающимися песчаниками, алевролитами и аргиллитами толщиной 72 м.
Тиманский горизонт литологически сложен ритмичным чередованием аргиллитов, алевролитов и песчаников. Песчаники светло-серые, желтовато-светло-серые, разнозернистые (мелкосреднезернистые), кварцевые, рыхлые, некрепкие, участками горизонтально-слоистые, с разнообразным петрографическим составом обломочного материала с черными и коричневыми глинистыми катунами. Аргиллиты темно-серые, тонкослоистые, тонкоплитчатые, с послойным скоплением углефицированного растительного детрита. Керном разрез охарактеризован в скв. 1- Чикшино (д. 37-38). Толщина горизонта 100 м. К подошве тиманского горизонта приурочен отражающий горизонт Illfi (Dstm).
Средний подъярус (D3f2)
Саргаевский горизонт сложен глинистыми известняками, в нижней части с прослоями аргиллитов и алевролитов. Толщина составляет около 8 м.
Доманиковый горизонт представлен депрессионным и рифогенным типами разрезов. Литологически депрессионный разрез сложен известняками темно-серыми, почти черными, тонкозернистыми, трещиноватый, с органогенным детритом (брахиоподы, остракоды), плотный, массивный, в нижней части с тонкими прослоями мергеля и аргиллита. Керном разрез охарактеризован в СКВ. 1-Чикшино (д. 34-36). Толщина горизонта составляет 34 м. К подошве доманикового горизонта приурочен отражающий горизонт Illd (Dsdm). Рифовый тип разреза сложен известняками водорослевыми, доломитизированными, неравномерно пигментированными гидроокислами железа по трещинам и по стенкам пор и каверн.
Верхний подъярус (D3f3)
В составе верхнефранского подъяруса вьщеляются нерасчлененные ветласянский, сира- чойский, евлановский и ливенский горизонты. Литологически разрез сложен известняками светло-серыми, серыми, со слабым коричневатым оттенком, сгустково-комковатыми, органогенно-обломочными, на отдельных участках водорослевыми, перекристаллизованными, пиритизиро- ванными, неравномерно глинистыми, доломитизированными до перехода в доломиты, стилоли- тизированными, трещиноватыми, с немногочисленными кавернами, которые имеют линзовидноокруглую форму размером 0,7-1,5 до 3,5 см с четкими контурами. Стенки каверн вьшолнены белым средне-крупнозернистым кальцитом. В межзерновом пространстве на участках перекристаллизации и в кавернах наблюдаются примазки коричневого битума. Стилолитовые швы тонкие, горизонтальные, мелкозубчатые и столбчатые, заполнены коричневато-серым глинистобитуминозным материалом. Порода очень крепкая, плотная, массивная. При ударе отмечается резкий запах сероводорода. Из органических остатков встречены немногочисленные брахиоподы, кораллы. Керном разрез охарактеризован в скважинах 1-Чикшино (д. 19-33), 3-Чикшино (д. 23-26). В скважине 1-Ч (д 25-26, инт. 1932-1946 м) определены остракоды франского возраста (верхняя часть). Толщина подъяруса составляет 486 м. К кровле доломитовой толщи верхнефранского подъяруса приурочен отражающий горизонт ПЧз (ПзГз).
Фаменский ярус (D3fm)
Фаменский ярус вьщелен в объеме нижнего, среднего и верхнего подъярусов. Общая толщина фаменского яруса составляет 392-431 м.
Нижний подъярус (D3fm1)
Нижний подъярус подразделяется на задонский и елецкий горизонтъь Отложения волгоградского горизонта на Чикшинской площади отсутствуют.
Задонские отложения, облекающие рифовые массивы франского возраста сложены известняками серыми, кремовато-серыми, «пятнисто» коричневыми, тонко-скрытозернистыми, на отдельных участках водорослевыми, прослоями органогенно-обломочными, участками неравномерно глинистыми и на этих участках пиритизированными, неравномерно доломитизированными, стилолитизированными. Порода плотная, крепкая. Из органических остатков встречены немногочисленные брахиоподы, остракоды. Керном разрез охарактеризован в скважине 3-Чикшино (д. 20- 22). Толщина отложений составляет 23-29 м. С отложениями задонского горизонта связана залежь нефти Чикшинского месторождения.
Отложения елецкого горизонта имеют повсеместное распространение. В основании залегает глинистая пачка и сложена аргиллитами, мергелями с прослоями глинистых известняков, толщиной 9-10 м. К подощве глинистой пачки репера «Г» елецкого горизонта приурочен отражающий горизонт lllf1i (D3fm1,). Выще по разрезу елецкий горизонт представлен толщей ритмично чередующихся пластов известняков светло-серых, коричневато-серых, участками со слабым зеленоватым оттенком, органогенно-детритовых, тонко-скрытозернистых, неравномерно глинистых, участками перекристаллизованных, неравномерно доломитизированных, стилолитизированных, пиритизированных, плотных, крепких (пласты Ф1-Ф4) с межпластовыми пачками глинистых известняков, мергелей и глин. Из органических остатков встречены брахиоподы, остракоды, гас- троподы, криноидеи. Керном разрез охарактеризован в скважинах 1-Чикшино (д.13-17), 3- Чикшино (д. 14-19). Толщина елецких отложений составляет 222-228 м.
Средний и верхний подъярусы (D3fm2+3)
Включают отложения усть-печорской свиты и вышележащего джебольского надгори- зонта. В основании разреза залегает карбонатный пласт Ф5 толщиной 39 м, выше по разрезу - пласт Ф6 толщиной 22-55 м. Отложения представлены известняками с редкими прослоями мергелей и аргиллитов. Известняки серые, темно-серые, светло-коричневато-серые, тонкозернистые искрытозернистые, на отдельных участках сгустково-комковатые, неравномерно доломитизирован- ные до перехода в доломиты, с примесью тонкодисперсного пирита, слабо сульфатизированные, с органогенным детритом, стилолитизированные, плотные, крепкие. Из органических остатков встречены брахиоподы, остракоды, мелкие гастроподы. Керном разрез охарактеризован в скважинах 1-Чикшино (д. 10-12), 3-Чикшино (д. 10-13). Толщина отложений составляет 147-174 м. Строение усть-печорского горизонта контролирует отражающий горизонт Шuр (D3up).
Каменноугольная система (С)
В каменноугольной системе на месторождении вьщелены все три отдела: нижний, средний и верхний. В целом по площади толщина составляет 282-315 м.
Нижний отдел (C1)
Нижнекаменноугольные отложения, трансгрессивно залегающие на размытой поверхности верхнедевонских пород, представлены визейским и серпуховским ярусами.
Визейский ярус в объеме окского надгоризонта представлен неравномерным чередованием известняков и вторичных доломитов; в нижней части - глинистыми известняками, переслаивающимися с аргиллитами. Толщина яруса составляет 102-111 м.
Отложения серпуховского яруса сложены известняками светло-желтовато-серыми, пятнами более светлыми, глинистыми, участками пятнистыми за счет интенсивной нефтенасыщенности в виде буровато-черных, смолисто-черных пятен, линзовидных прослоев гнезд битуминозного вещества, пропитывающего породу по порам, трещинам и выщелоченной органики. Порода участками доломитизированная, с прослоями доломитов, перекристаллизованная, преимущественно средне-крупнозернистая, пористая. Из органических остатков встречены водорослевый детрит, членики криноидей, обрывки раковин кораллов. Толщина отложений составляет 58-66 м.
Средний отдел (С2)
Отдел в составе московского яруса трансгрессивно залегает на нижнекаменноугольных и сложен известняками светло-серыми с буроватым оттенком, детритовыми, неравномерно доломи- тизированными, прослоями пористыми. Толщина отдела составляет 94-129 м.
Верхний отдел (С3)
Верхнекаменноугольные отложения представлены известняками светло-серыми и серыми, детритовыми и органогенно-обломочными, неравномерно перекристаллизованными. Толщина составляет 18-19 м. К кровле каменноугольных отложений приурочен ОТ I-II (Р-С).
Пермская система (Р)
Отложения пермской системы представлены двумя отделами: нижним и верхним.
Нижний отдел (P1)
В нижнем отделе выделяются нерасчлененные отложения ассельского и сакмарского ярусов и отложения кунгурского яруса. Толщина отдела составляет 120-131 м.
Нерасчлененные ассельско-сакмарские отложения сложены известняками серыми, светло-серыми, прослоями буровато-серыми и бурыми за счет слабого неравномерного (прослоями) нефтенасыщения, органогенно-детритовыми, водорослевыми, мелкозернистыми, прослоями глинистыми, доломитизированными, окремненными, плотными. Местами известняки мелкопоровые, трещиноватые, выщелоченные и мелкокавернозные. Керном разрез охарактеризован в скважинах 1-Чикшино (д.1-7), 3-Чикшино (д.3-6). Толщина отложений составляет 73-83 м. К кровле ассельско-сакмарских отложений приурочен ОГ la+s (P1a+s).
Кунгурский ярус со стратиграфическим несогласием перекрывает ассельско-сакмарские отложения и представлен в верхней части разреза мелко, тонко- и скрытокристаллическими известняками и доломитами, переслаивающимися с мелкозернистыми и обломочными разностями, в основании- переслаиванием глин, алевролитов. Толщина яруса составляет 47-48 м.
Верхний отдел (Р2)
Верхнепермские отложения развиты в объеме уфимского, казанского и татарского ярусов. Толщина отдела составляет 576-594 м.
Отложения уфимского яруса в нижней части разреза представлены алевритово-глинистой толщей, в средней - песчано-глинистой, завершает разрез алевритово-глинистая толша. Глины красно-бурые, коричневые, неравномерно алевритистые и песчанистые, прослоями извееткови- стые. Песчаники серые, буровато-серые, зеленовато-серые, полимиктовые, разнозернистые, глинистые, пористые, с прослоями глин и алевролитов. Алевролиты темно-коричневые, полимиктовые, глинистые. Толщина уфимского яруса составляет 376-387 м.
Нерасчлененные казанско-татарские отложения представлены частым переслаиванием песчаников рыхлых, серых, мелкозернистых, алевролитов и глин серых, алевритистых. Толщина отложений составляет 200-207 м.
Мезозойская группа (MZ)
Триасовая система (Т)
Отложения триасовой системы представлены нижним отделом и с глубоким стратиграфическим несогласием перекрывают верхнепермские отложения. Литологически разрез сложен переслаиванием глин, алевролитов и песчаников. Глины красно-коричневые, участками с зеленоватосерыми пятнами, неравномерно алевритистые, с поверхностями скольжения. Алевролиты тонкослоистые, неравномерно известковистые. Песчаники полимиктовые, серые с зеленоватым оттенком, разнозернистые, глинистые, с окатышами серых и коричневых глин. Толщина отложений составляет 188-206 м.
Юрская система (J)
Со стратиграфическим перерывом юрские отложения залегают на поверхности триасовьгх и представлены в объеме нерасчлененных нижнего-среднего-верхнего отделов. Литологически юра сложена песками, слабосцементированными песчаниками светло-серыми до белых, с галькой ивалунами изверженных и метаморфических пород, с подчиненными прослоями глин серых и темно-серых, неравномерно алевритистых, неизвестковистых. Толщина отложений составляет 195- 208 м.
Кайнозойская группа (KZ)
Четвертичная система (Q)
Четвертичные отложения со стратиграфическим несогласием залегают на размытой поверхности нижележащих отложений и представлены песками, суглинками, супесями и кремневой галькой. Толщина системы составляет 85-100 м.
Перспективы месторождения
Перспективы Чикшинского месторождения связаны с доманиково-турнейским и визейско- нижнепермским карбонатными НГК.
По результатам сейсморазведочных работ Чикшинская структура по продуктивным фаменским отложениям осложнена системой нарушений. В районе скважины 1-Чикшино по залежи Oozd (Dsfnii) подсчитаны запасы по категории С1 остальные участки залежи подсчитаны по категории С2. Запасы категории С2 составили 76% от суммарных запасов нефти, что свидетельствует о необходимости проведения первоочередных работ по доразведке месторождения. ВНК залежи пласта по данным ГИС не установлен, на данной стадии изученности принят условный уровень подсчета. Для уточнения геологической модели месторождения и выполнения подсчета запасов необходимо предусмотреть проведение сейсморазведочных работ 3D.
Кроме залежи нефти в задонском интервале разреза на месторождении определенный интерес для дальнейшего изучения представляют и вышезалегающие объекты. В отложениях елецкого горизонта фаменского яруса при испытании пласта Ф1el (D3fm1) в скважине 1-Чикшино (инт. 1845,4-1836,4 м и 1825,4-1822,4 м) получен приток минерализованной воды с нефтью дебитом 0,52 м3/сут. По данным ГИС в данном интервале разреза выделяются нефтеводонасыщенные коллектора. При опробовании нижнепермских отложений в скв. 1-Чикпшно (инт. 1134-1145 м, Р1a+s) получен фильтрат бурового раствора с пленкой нефти (2%). С целью изучения данных объектов необходимо предусмотреть исследование перспективных интервалов в скважинах, бурящихся на нижезалегающую фаменскую залежь.
Источник: Подсчет запасов нефти Чикшинского месторождения по состоянию на 01.01.2008 г. Истомина З.А., Лесева С.М., Путилова Л.Н., и др. 2008
