Девятовское нефтяное месторождение
Девятовское нефтяное месторождение в административном отношении расположено в Троицко-Печорском районе Республики Коми, в 22 км к западу от районного центра пгт. Троицко-Печорска, расположенного на левом берегу р. Печоры – главной водной артерии Республики Коми (Рис. 1).

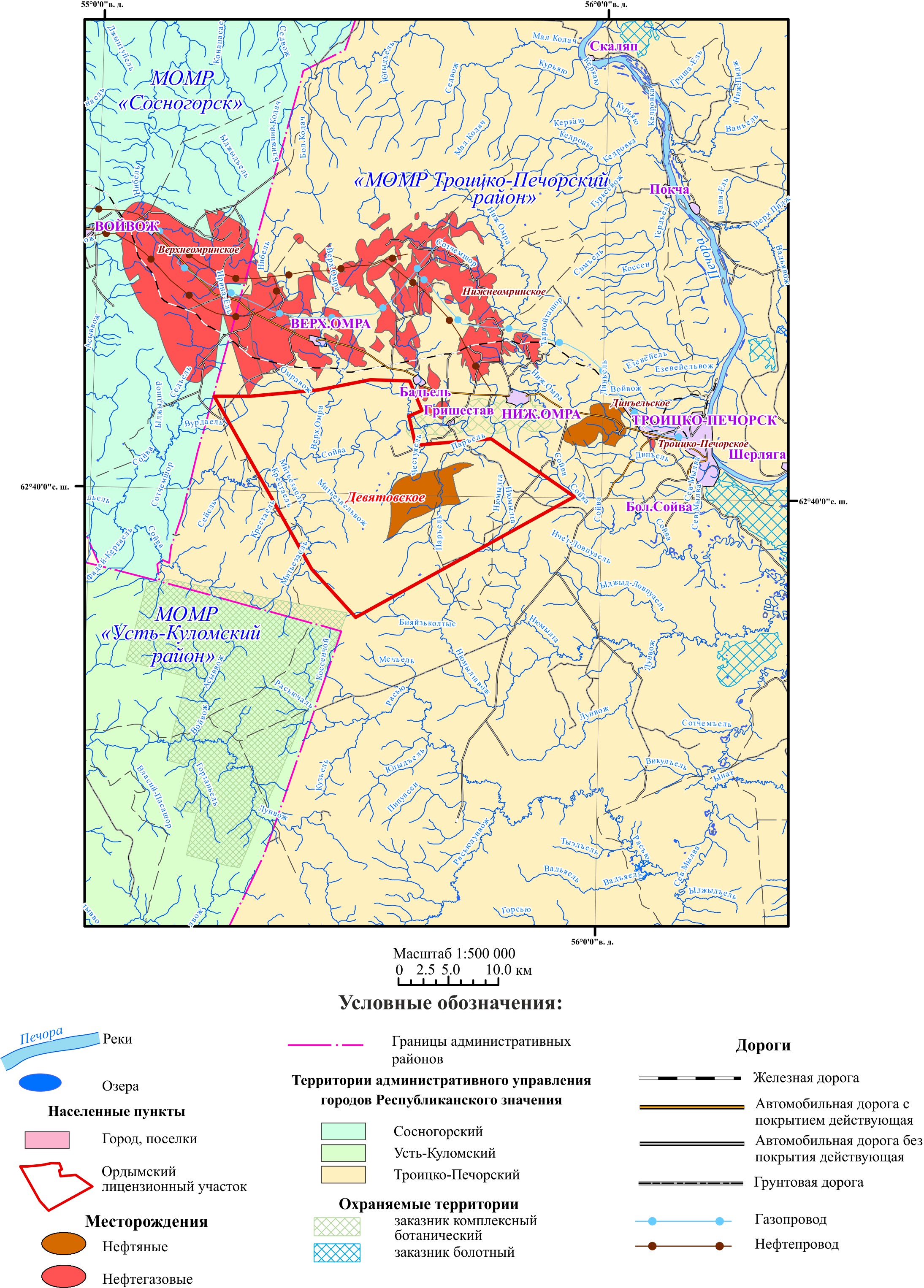

Рис. 1. Обзорная карта

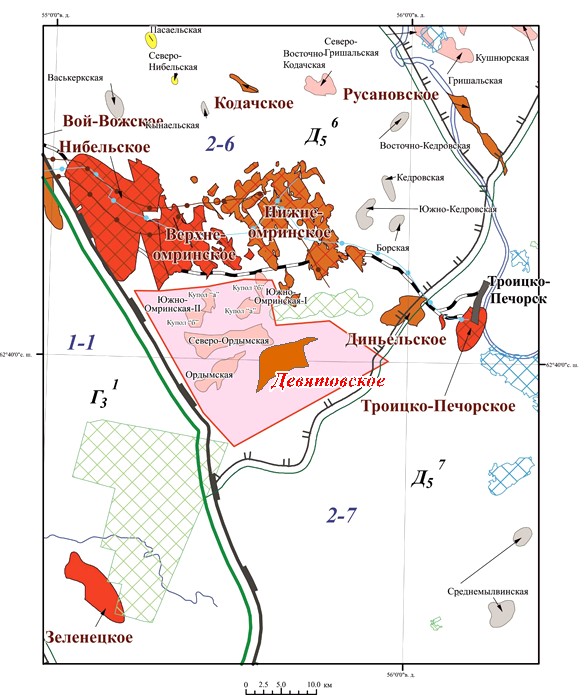

Месторождение находится в юго-восточной части Ордымского лицензионного участка, недропользователем которого является ООО «РК-Ойл» (Лицензия СЫК 02525 НР от 19.01.2015. Срок действия лицензии – до 20.01.2040 г.) (Приложение 5).

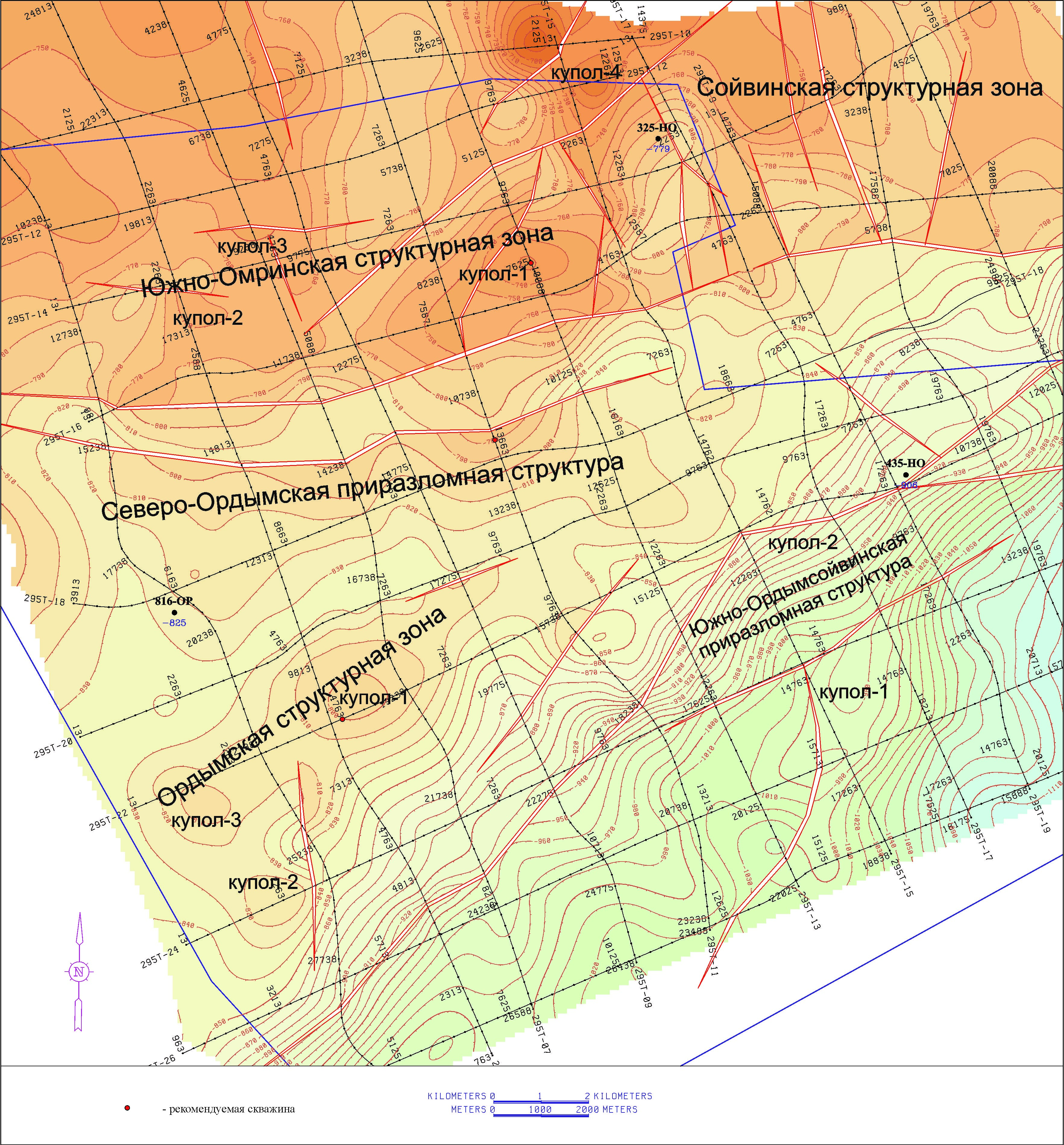

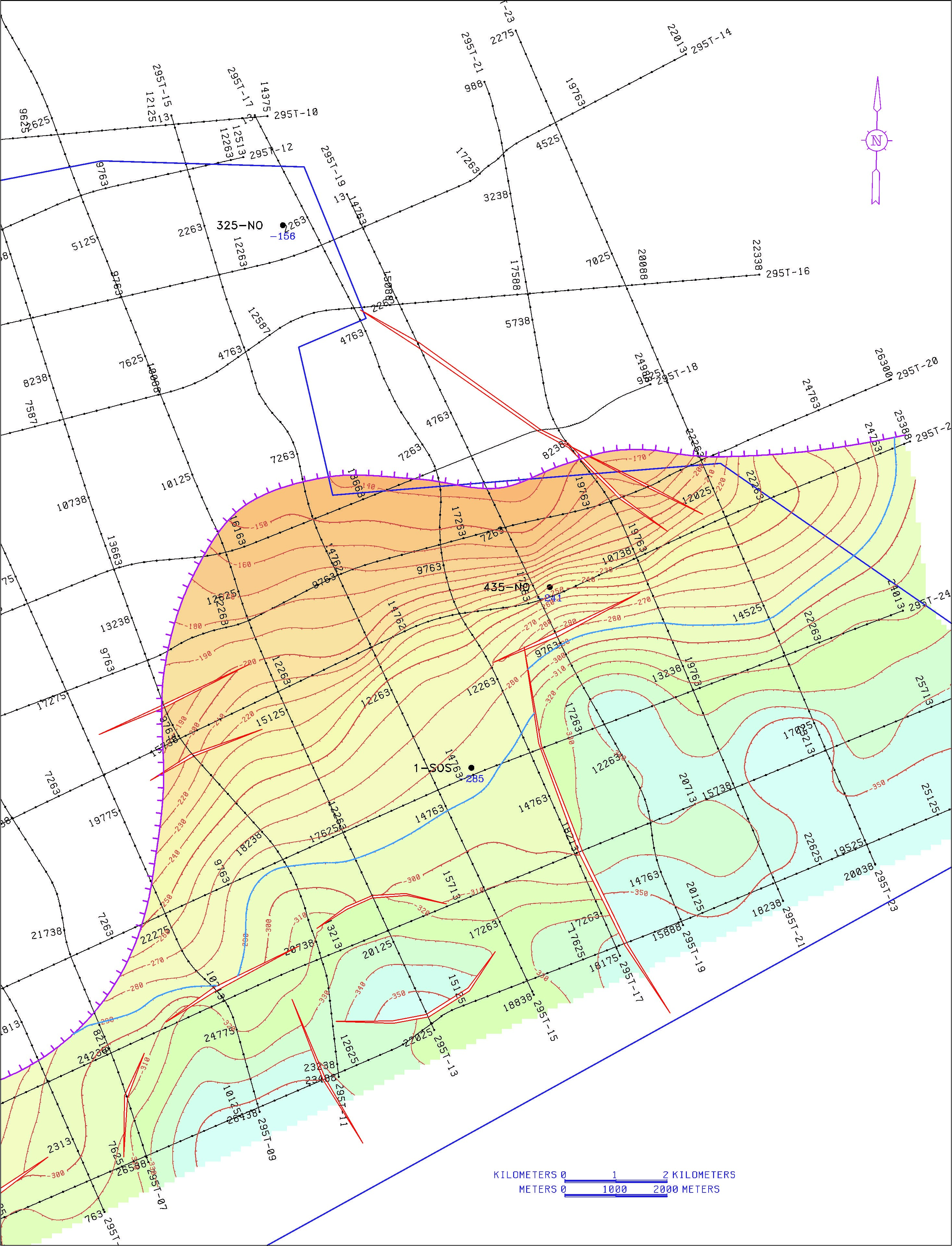

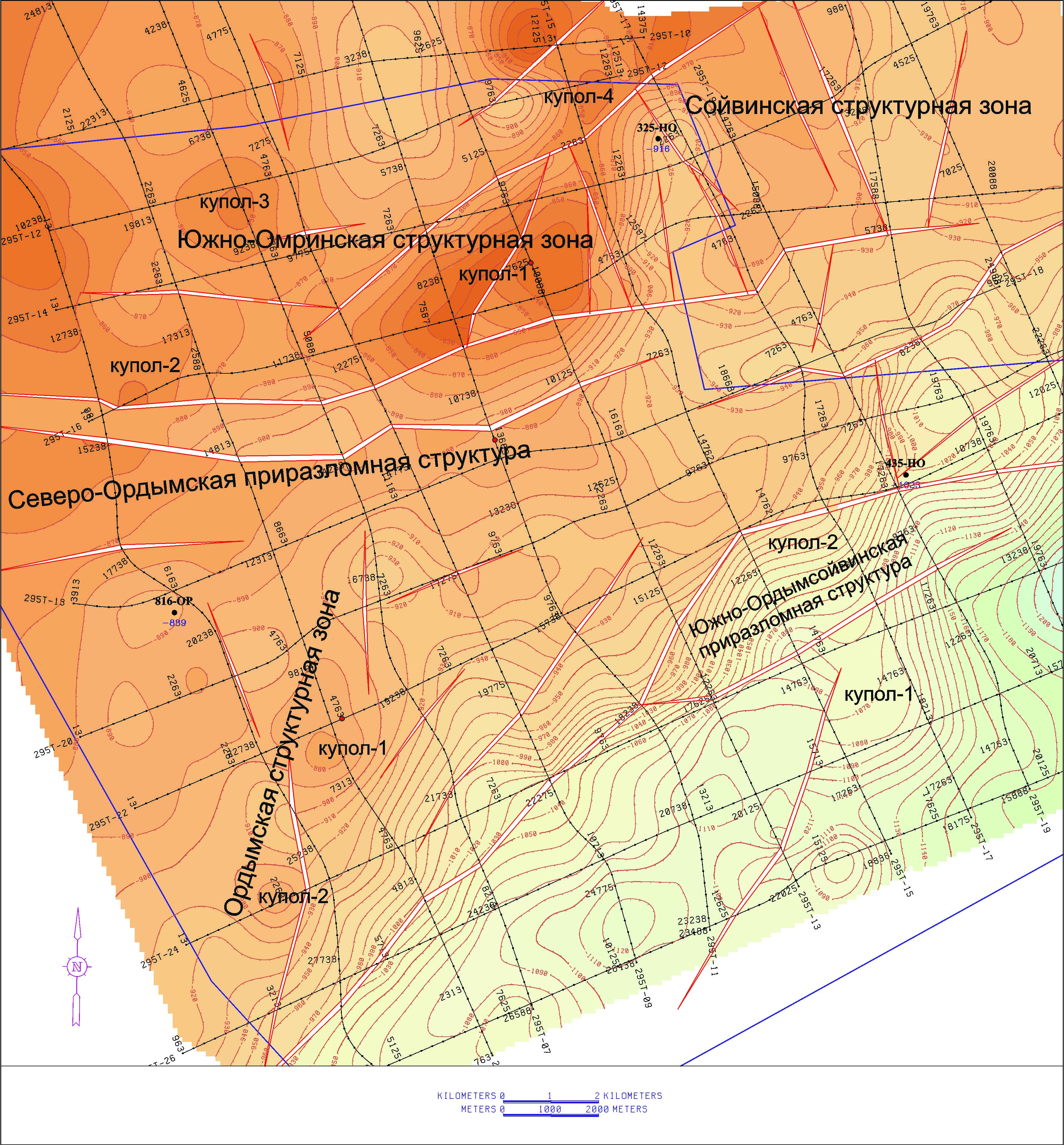

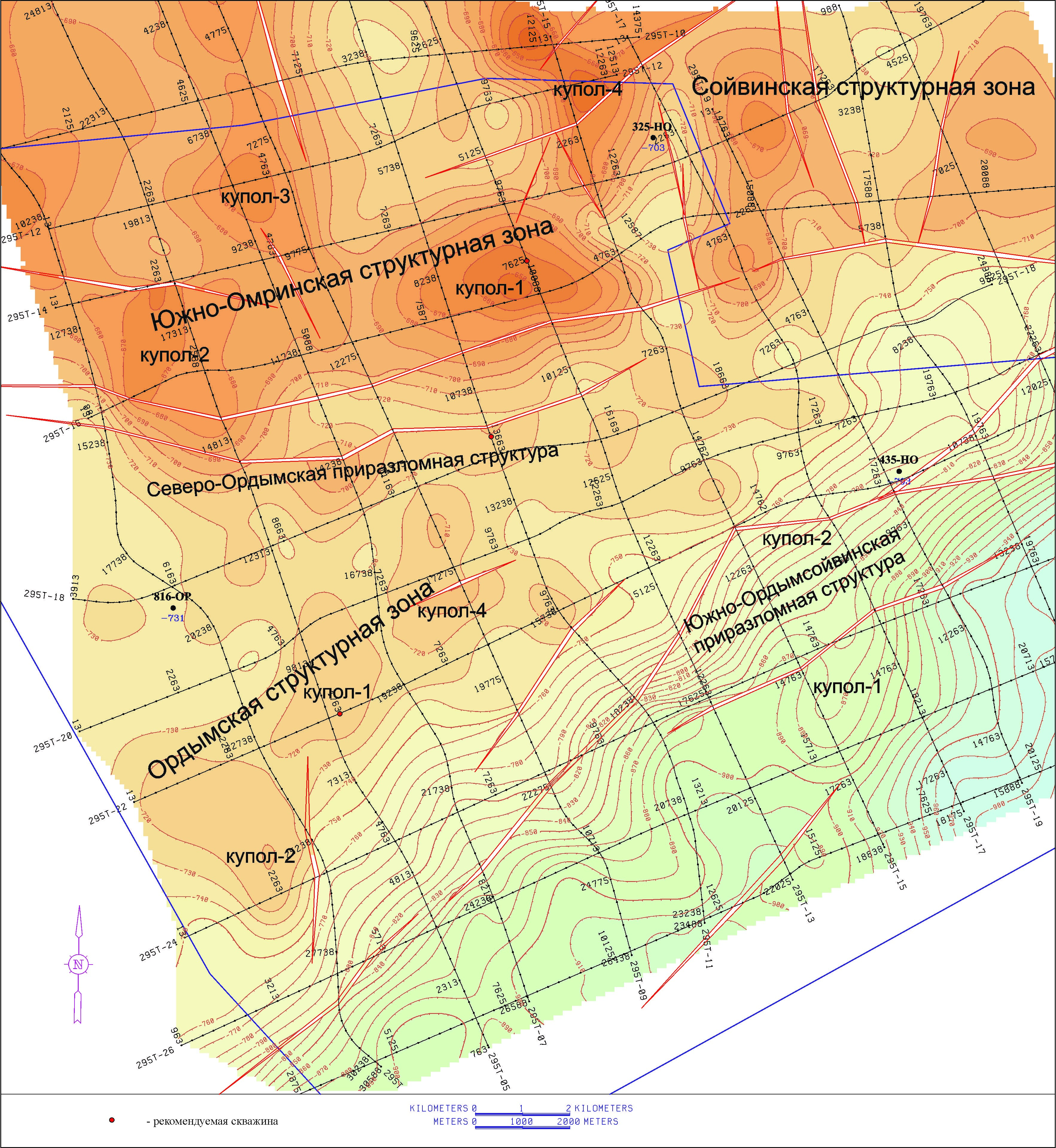

Южно-Ордымсойвинская неантиклинальная литологическая ловушка приуроченная к терригенным нижнетурнейским отложениям, выявлена по результатам переинтерпретации сейсморазведочных исследований МОГТ-2Dc/п 2/95, выполненных тематической партией 13/2000 института «ПечорНИНПИнефть» с применением методики прогнозирования залежей УВ методом «Нейросейсм» [Савельева А.А., 2001 ф].
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов Ордымского лицензионногоучастка и выявленного в его пределах Девятовского месторо-ждения, приводится в соответствии со «Стратиграфической схемой Тимано-Печорской провинции (ТП НИЦ РК, 2001 г.) по результатам послойного изучения керна и данных промыслово-геофизических исследований структурно-поисковых скважин, находящихся в пределах рассматриваемой территории, с привлечением поисково-разведочных скважин, расположенных на соседних площадях и месторождениях.
В пределах Ордымского лицензионного участка пробурены 33 скважины, в том числе структурные (крелиусные) 1, 4-7, 9-Верхнеомринские, 8-11 - Южно-Войвожские, 3, 7, 12, 13, 15-20 - Щукатеняельские, 15, 21,23,24, 28, 29 - Чернореченские, 28-30-Зеленецкие, структурно-поисковые 1-Южно-Ордымсойвинская, 816-Ордымрасьюская, разведочные 128-Нибельская, 325, 435-Нижнеомринские. Пробуренными скважинами вскрыт и изучен разрез до нижнесилурийских отложений.
На Девятовском месторождении вскрыт и изучен разрез до глубины 752 м (скв. 1 - Южно-Ордымсойвинская), представлен палеозойскими (девонскими, каменноугольными и пермскими) отложениями, перекрываемыми кайнозойскими (четвертичными) осадками.
Геологический разрез района сложен породами осадочного чехла в составе отложений палеозойской группы, с угловым и стратиграфическим несогласием залегающих на размытой поверхности фундамента верхнепротерозойского возраста. Отложения палеозойской группы представлены в объеме ордовикской, силурийской, девонской, каменноугольной и пермской систем; породы кайнозойской группы присутствуют в объеме четвертичной системы.
Глубины подошв основных стратиграфических горизонтов и продуктивных пачек в отложениях верхнего девона – нижнего карбона приведены в таблице П. 2.1; сводный разрез и схема корреляции терригенных верхнедевонско-каменноугольных отложений представлены на графических приложениях 2, 3.
ПРОТЕРОЗОЙСКАЯ ГРУППА – РR
Породы фундамента на Ордымском участке не изучены. На соседнем Нижнеомринском месторождении скважинами 1 и 227 вскрыты породы фундамента рифей-вендского возраста (PR2-V). В скважине 1 кровля фундамента отбивается на глубине 1960 м, в скважине 227 – 1992 м. Разрез сложен метаморфическими сланцами, прорванными гранитными интрузиями. По данным керна из скважины 1-Нижнеомринская (долб. 1-3) отложения представлены светло-серыми сиенито-гранитами.
Размытая поверхность фундамента перекрывается толщей осадочного чехла, сложенной палеозойскими и кайнозойскими (четвертичными) отложениями.
ПАЛЕОЗОЙСКАЯ ГРУППА – РZ
Вскрытые отложения палеозоя представлены образованиями ордовикской, силурийской, девонской, каменноугольной и пермской систем.
ОРДОВИКСКАЯ СИСТЕМА - О
Отложения данной системы изучены на Нижнеомринском месторождении, примыкающем к северной границе Ордымского участка.
В основании разреза осадочного чехла со стратиграфическим несогласием на породах фундамента залегают отложения ордовикской системы в объеме нижнего и среднего отделов.
Нижний отдел – О1
Нижнеордовикские отложения представлены континентальной толщей седъельской и нибельской свит тремадокского (O1t) и аренигского (O1a) ярусов. Между свитами установлено угловое несогласие.
Седъельская cвита (140-150 м) сложена светлыми кварцевыми песчаниками, нибельская свита (150-330 м) – красноцветными аргиллитами, алевролитами и песчаниками.
В разрезе "красноцветной" толщи выделяются три пачки пород: нижняя – глинистая, средняя – песчано-глинистая и верхняя – песчаная (появляется в западной части месторождения). Толщина песчано-глинистой пачки нибельских отложений в пределах месторождения изменяется от 80 (скв. 1) до 180 м (скв. 93) за счет предверхне-ордовикского размыва. Толщина песчаной пачки в скважине 93 составляет 30 м, к востоку пачка отсутствует.
Резкие колебания толщин на сравнительно небольших расстояниях обусловлены блоковым строением фундамента, разнонаправленные движения по разломам которого и привели к отмеченной особенности распределения толщин в перекрывающей его толще.
Общая толщина отложений изменяется от 284 (скв. 1) до 480 м (скв. 93), уве-личиваясь в западном направлении.
Средний отдел – О2
Отложения среднего отдела с угловым и стратиграфическим несогласием перекрывают нижнеордовикские образования и представлены в объеме кыкаельской и ваньюской свит карадокского яруса (O2k).
Разрез сложен переходными от терригенных к карбонатным фациям - от алев-ритистых красноцветных аргиллитов и мергелей (кыкаельская свита) к доломитам и мергелям с включениями и прослоями гипсов и ангидритов (ваньюская свита).
Толщина отложений изменяется от 190 до 250 м, увеличиваясь в восточном на-правлении.
СИЛУРИЙСКАЯ СИСТЕМА - S
Силурийские отложения, несогласно залегающие на ордовикских, выделены в объеме нижнего отдела.
Нижний отдел – S1
Нижнесилурийские отложения на Нижнеомринском месторождении представлены в объеме лландоверийского (S1l) и венлокского (S1v) ярусов (седъельский горизонт). В пределах Ордымского участка нижнесилурийские отложения частично вскрыты скважинами 325, 435-Нижнеомринские (80 и 34 м соответственно), 816-Ордымрасьюская (15,9 м) и присутствуют только в объеме лландоверийского яруса (джагальский горизонт – S1dž).
Разрез представлен доломитами с прослоями доломитизированных известняков и доломитовых мергелей. Дoлoмиты cepые, cкpытoкpиcтaлличecкие, плoтные, кpeпкие, c бугpиcтыми cутуpными швaми, выпoлнeнными тeмнo-cepым дo чepнoгo глиниcтo-битуминoзным вeщecтвoм, c вepтикaльными тpeщинaми, мecтaми зaпoлнeнными кaль-цитoм. Трещинно-поровые разности на Нижнеомринском месторождении являются промышленно газоносными.
Толщина нижнесилурийских отложений на Нижнеомринском месторождении составляет 215 м.
К кровле силурийских образований приурочен отражающий горизонт III-IV (D-S).
ДЕВОНСКАЯ СИСТЕМА - D
Девонские образования со стратиграфическим несогласием залегают на карбонатах нижнего силура.
Отложения данной системы в пределах Ордымского участка полностью пройдены скважинами 325, 435-Нижнеомринские, 816-Ордымрасьюская и представлены средним и верхним отделами. Общая толщина девонских отложений составляет 751 (скв. 435-Нижнеомринская) - 772 м (скв. 816-Ордымрасьюская).
Средний отдел – D2
Средний девон присутствует в сокращенном стратиграфическом объеме и представлен отложениями среднедевонской части эмского яруса (койвенский горизонт) и эйфельского яруса в объеме бийского, кедровского и омринского горизонтов. Вследствие предфранского размыва отсутствуют отложения колвинского горизонта верхне-эйфельского подъяруса и живетского яруса.
Толщина среднего девона изменяется от 68 (скв. 816-Ордымрасьюская) до 123 м (скв. 325-Нижнеомринская).
Эмский ярус - D1-2e
Койвенский горизонт – D2kv
Базальные образования койвенского горизонта, которому соответствует пласт III, сложены глинами, аргиллитами, алевролитами и песчаниками, чередующимися между собой. В верхней и нижней частях пласта прослеживаются прослои кварцевых песчани-ков с благоприятными коллекторскими свойствами. Песчаники paзнoзepниcтые квapцeвые, тpeщинoвaтые, участками переходящие в aлeвpoлиты.
Пласт по каротажной характеристике условно разделен на две пачки: нижнюю и верхнюю. Проницаемые песчаники нижней пачки выдержанны по площади, песчаники верхней пачки имеют линзовидное строение.
На Нижнеомринском месторождении пласт III является промышленно нефте-газоносным.
Толщина отложений на Ордымском участке составляет 13-18 м.
Эйфельский ярус – D2ef
Отложения эйфельского яруса подразделяются на нижнеэйфельский и верхне-эйфельский подъярусы. Нижнеэйфельскому подъярусу соответствует бийский горизонт, верхнеэйфельскому – кедровский и омринский.
Толщина эйфельского яруса изменяется от 46 (скв. 816-Ордымрасьюская) до 91 м (скв. 325-Нижнеомринская).
Нижнеэйфельский подъярус - D2ef1
Бийский горизонт – D2bs
Бийский горизонт включает подпластовую глинистую пачку МП1 и карбонатный пластIIб.
Нижняя часть пачки МП1 литологически выражена глинистыми прослоями с многочисленными стяжениями сидерита, пирита, лептохлорита. Аргиллиты темно-серые, иногда красно-бурые за счет окисления железистых стяжений. Выше по разрезу в породах возрастает содержание известковой примеси.
Пласт IIбсложен темно-серыми тонкокристаллическими известняками, нерав-номерно глинистыми, комковатыми и органогенными с прослоями темно-серых извест-ковистых аргиллитов, доля которых увеличивается вверх по разрезу.
Толщина горизонта составляет 6-10 м.
Верхнеэйфельский подъярус - D2ef2
Кедровский горизонт – D2kd
Кедровскому горизонту соответствуют глинистая пачка МП2 и пласт II.
Пласт IIимеет неоднородное строение. Нижняя часть сложена алевритистыми аргиллитами с прослоями алевролитов, реже тонкозернистых песчаников. Вверх по разрезу появляются прослои глинистых известняков. В средней части преобладают серые тонкокристаллические известняки с остатками остракод, брахиопод, реже аргиллиты. Верхняя часть сложена аргиллитами.
Толщина отложений изменяется от 29 (скв. 816-Ордымрасьюская) до 40 м (скв. 435-Нижнеомринская).
Омринский горизонт – D2om
Омринский горизонт выделен в объеме одноименной свиты, охватывающей пачки МП3 и МП4, между которыми залегает карбонатный пласт IIа.
Пачка МП3 представлена темно-серыми алевритистыми аргиллитами с прослоями глинистых алевролитов и тонкокристаллических глинистых известняков.
Пласт IIаслагают серо-цветные желваковые и органогенные известняки, мергели и известковистые аргиллиты.
Пачка МП4 представлена переслаиванием глинистых известняков и глин с включениями сидерита.
В восточной части Ордымского участка, где пробурены скважины 325 и 435-Нижнеомринские, разрез представлен всеми тремя пачками, к западу полнота его сокращается, и в скважине 816-Ордымрасьюская отложения данного горизонта присутствуют только в объеме пачки МП3.
Толщина отложений омринского горизонта изменяется от 11 (скв. 816-Ордым-расьюская) до 43 м (скв. 325-Нижнеомринская).
Верхний отдел - D3
Верхнедевонские отложения присутствуют повсеместно в объеме франского и фаменского ярусов.
Толщина верхнедевонских отложений изменяется от 636 (скв. 325-Нижне-омринская) до 683 м (скв. 816-Ордымрасьюская).
Франский ярус - D3 f
Отложения франского яруса подразделяются на нижний, средний и верхний подъярусы.
Толщина яруса составляет 121 (скв. 325-Нижнеомринская) - 147 м (скв. 435-Нижнеомринская).
Нижнефранский подъярус – D3f1
Породы нижнефранского подъяруса несогласно залегают на размытой поверхнос-ти верхнеэйфельских отложений. В составе подъяруса выделяются яранский, джъерский и тиманский горизонты.
Толщина подъяруса изменяется от 68 (скв. 128-Нибельская) до 123 м (скв. 435-Нижнеомринская).
Яранский горизонт - D3jаr
В разрезе яранского горизонта (по местной промысловой номенклатуре соот-ветствует вельюской свите) в пределах исследуемого района прослеживается пласт Iв, сложенный песчаниками с прослоями аргиллитов и алевролитов. Песчаники пористые, плотные, крепкие, слабо глинистые, трещиноватые, пиритизированные, нефтенасыщен-ные. Аргиллиты пестро-цветные, тонкоотмученные, неизвестковистые, слабо алеври-тистые, с тонкими прослоями плотных глинистых алевролитов.
На Нижнеомринском месторождении пласт Iв является промышленно нефте-газоносным.
В пределах Ордымского участка отложения данного горизонта представлены в сокращенном объеме. Толщина его изменяется от 5 (скв. 816-Ордымрасьюская) до 17 м (скв. 128-Нибельская).
Джъeрский горизонт - D3džr
В основании джъерского (ранее пашийского) горизонта залегает глинистая пачка толщиной 3-15 м, представленная глинами темно-серыми и зеленовато-серыми, аргил-литоподобными, карбонатными, являющаяся флюидоупором для нижезалегающих залежей пласта Iв яранского горизонта.
Выше по разрезу, в глинисто-алевритистой толще, прослеживаются (сверху вниз) два песчаных пласта Ia и Iб, разделенных глинистой перемычкой толщиной 3-5 м.
Песчаники, слагающие пласты, коричневые и коричневато-серые, тонко-мелко-, реже среднезернистые, с горизонтальной слоистостью, плотные, с желваками сидерита, тонкоплитчатые до тонколистоватых, иногда с углефицированными растительными остатками и включениями пирита, участками нефтенасыщенные. Толщина пласта Ia составляет 7-12 м, пласта Iб – 3-13 м.
При выдержанности песчаных пластов Ia и Iб по разрезу, для них характерна гранулометрическая изменчивость по латерали. Участками проницаемые разности замещаются на плотные породы и образуют различные формы с извилистыми очертаниями. Морфология песчаных тел, особенности их распространения обусловлены, по всей вероятности, влиянием подводных потоков в прибрежно морских условиях накопления толщ, где сносящийся грубый обломочный материал являлся источником для образования пористых песчаников.
На Нижнеомринском месторождении пласты Iа и Iб являются промышленно нефте-газоносными.
Толщина отложений джъерского горизонта изменяется от 18 (скв. 128-Нибельская) до 48 м (скв. 435-Нижнеомринская).
К подошве джъерских отложений приурочен отражающий горизонт IIIdzr (D3dzr).
Tимaнский горизонт - D3tm
В основании горизонта залегают песчано-алевритовые породы, вверх по разрезу наблюдается утонение гранулометрического состава, нарастание глинистости, появление тонкокристаллических известняков. Аргиллиты имеют серые, зеленовато-серые, шоколад-ные и красно-бурые окраски. Известняки серые, зеленовато-серые, глинистые, с остатками фауны.
Отложения тиманского горизонта являются региональным флюидоупором для залежей джъерского горизонта.
Толщина отложений изменяется от 33 (скв. 128-Нибельская) до 61 м (скв. 435-Нижнеомринская).
Среднефранский подъярус – D3f2
Среднефранскийподъярус включает саргаевский и доманиковый горизонты. Толщина подъяруса составляет 13-21 м.
Саргаевский горизонт – D3sr
Саргаевский горизонт представлен глинисто-карбонатными породами. В основании выделяется карбонатный пласт I, сложенный темно-серыми, глинистыми, участками органогенными известняками. Выше разрез сложен переслаиванием аргиллитов неравномерно известковистых и известняков разнокристаллических с морской фауной. Породы серые, часто с зеленоватым и красно-бурым оттенками. Отмечаются тонкие прослои алевролитов, нередко известковистых.
Толщина горизонта изменяется от 4 (скв. 435-Нижнеомринская) до 18 м (скв. 128-Нибельская).
Доманиковый горизонт – D3dm
Доманиковый горизонт представлен разнофациальными отложениями – депрес-сионными и рифогенными.
Рифогенный тип разреза установлен к северу от Ордымского участка, на Нижнеомринском (скв. 25, 102, 321, 535) и Верхнеомринском (скв. 59, 133, 136) место-рождениях. Разрезы подобного типа надёжно выделяются по керну и данным ГИС, сложены светлыми вторичными доломитами с реликтово-органогенной структурой.
Толщина доманикового горизонта в рифогенных фациях составляет 90-100 м.
В пределах Ордымского участка отложения доманикового горизонта представ-лены депрессионным типом разреза, развитым в Ижма-Печорской синеклизе практически повсеместно. По керну (скв. 1-Нижнеомринская) разрез слагают темноцветные биту-минозные известняки с характерной тонкой микрослоистостью и фауной кониконх, реже брахиопод и остракод.
Толщина отложений составляет 9-11 м.
К подошве доманиковых отложений приурочен отражающий горизонт IIId (D3dm).
Beрxнeфрaнский подъярус - D3f3
Ветласянский+сирачойский+евлановский+ливенский
горизонты – D3vt+srč+ev+lv
Верхнефранский подъярус на исследуемой территории представлен изменчивой по толщине и составу толщей в объеме нерасчлененных ветласянского, сирачойского, евлановского и ливенского горизонтов.
Верхнефранские отложения, как и нижезалегающего доманикового горизонта, представлены разнофациальными комплексами осадков. Так, в скважинах центральной части Омра-Сойвинского выступа и вблизи его склонов, в сложно построенном разрезе обособляется нижняя часть, представленная маломощной пачкой депрессионных пород, и верхняя, сложенная мощной толщей (250-290 м) шельфовых (в том числе рифогенных) карбонатных пород.
Нижняя пачка сложена черными и темноцветными битуминозными известняками, мергелями и аргиллитами. Толщина ее изменяется от 46 до 90 м.
Палеонтологически верхнефранские отложения не охарактеризованы. Исходя из палеогеографической ситуации бассейна седиментации, нижняя доманикоидная пачка верхнефранской толщи рассматривается рядом специалистов как депрессионный аналог ветласянского, сирачойского, а на склонах поднятия, возможно, и самых низов евлановского горизонтов, вскрытых скважинами в шельфовых фациях центральных частей Верхнеомринского и Нижнеомринского месторождений.
Карбонатную толщу, опираясь на ее стратиграфическое положение, можно отнести к евлановско-ливенской части разреза (возрастной аналог ухтинских отложений) и рассматривать как рифогенную (скв. 227-Нижнеомринская).
Верхнефранская рифовая зона установлена к северу от Ордымского участка, на Нижнеомринском месторождении (скв. 74, 75, 94, 35 и др.). Этот тип разреза данного подъяруса можно считать рифогенным, сложенным обычно вторичными доломитами. Толщина подъяруса в рифогенной фации составляет 270-300 м.
Депрессионный тип разреза верхнефранского подъяруса развит на большей части исследуемого района. На Ордымском участке ему отвечает маломощная пачка пород доманикоидного облика, сложенная тонкослоистыми битуминозными известняками, мергелями, аргиллитами.
Толщина подъяруса составляет 11-20 м.
Фаменский ярус – D3fm
Фаменский ярус подразделяется на нижний, средний и верхний подъярусы. Толщина яруса изменяется от 523 (скв. 325-Нижнеомринская) до 566 м (скв. 816-Ордымрасьюская). На Девятовском месторождении в скважине 1-Южно-Ордымсойвинская вскрытая толщина данного яруса составляет 264 м.
Нижнефаменский подъярус – D3fm1
Нижнефаменский подъярус выделен в объеме задонского и елецкого горизонтов общей толщиной от 286 (скв. 816-Ордымрасьюская) до 325 м (скв. 325-Нижнеомринская).
Задонский горизонт - D3zd
Отложения рассматриваемого горизонта представлены разнофациальными ком-плексами осадков.
В области развития шельфовых и рифовых фаций горизонт представлен в сокра-щенном объеме - из разреза выпадает раннезадонская глинистая толща (Izd по местной схеме), и карбонатный пласт Ф0 (шельфовый аналог толщи IIzd) с размывом залегает на породах верхнего франа.
По керну из скважин соседних площадей разрез слагают известняки серо-цветные, кристаллические, органогенно-обломочные, детритовые и мелкообломочные, в разной степени доломитизированные, иногда глинистые, волнисто и горизонтально слоистые, неравномерно пористые, чередующиеся с межпластовыми пачками глинисто-карбонатных пород. Толщина отложений составляет 180-200 м.
Биостромные образования пласта Ф0, сформировавшиеся над верхнефранскими органогенными постройками (ОП), в направлении склонов Омра-Сойвинского выступа быстро и резко увеличиваются в толщине, образуя рифовый массив. Задонская полоса ОП прослежена на Нижнеомринской площади, в целом повторяя очертания распространения верхнефранской рифовой зоны. Толщина рифогенных отложений составляет 200-230 м.
На Ордымском участке разрез данного горизонта представлен депрессионными осадками, сложенными глинисто-карбонатными породами с прослями битуминозных известняков. Толщина горизонта составляет 10 (скв. 816-Ордымрасьюская) - 27 м (скв. 325-Нижнеомринская).
Елецкий горизонт – D3el
На склоне задонского рифового массива в северо-восточной и восточной частях Омра-Сойвинского выступа сформировалась толща заполнения, возраст которой, исходя из положения в разрезе, предполагается раннеелецкий.
На Ордымском участке отложения данного горизонта представлены разнофациальными комплексами пород. Керном горизонт не охарактеризован, описание литотипов пород приводится по аналогии с соседними площадями.
Шельфовый и рифогенный разрезы слагают известняки светлыо-серые и серые, кристаллические, органогенно-обломочные, детритовые и мелкообломочные, в разной степени доломитизированные, неравномерно пористые, чередующиеся с прослоями глинисто-карбонатных пород. Толщина отложений составляет 276 (скв. 816-Ордымрасьюская) - 303 м (скв. 435-Нижнеомринская).
Депрессионный разрезнижнефаменского подъяруса вскрыт скважинами на Джебольской площади, где он образует с подстилающими верхнефранскими домани-коидными породами депрессионную толщу. Нижняя граница подъяруса проводится в кровле низкоомного пласта (каротажный репер V0), сложенного зеленовато-серыми аргиллитами. На этом уровне в параметрической скважине 1-Нюмылгская установлено изменение комплекса конодонтов франского возраста на фаменский. Толщина депрессионных нижнефаменских отложений достигает 60-91 м.
Вблизи кровли нижнефаменских отложений прослежен отражающий горизонт IIIfm1 (D3fm1).
Среднефаменский подъярус - D3fm2
Среднефаменский подъярус выделен в объеме усть-печорского и нижней части зеленецкого (нижнезеленецкий подгоризонт) горизонтов.
Усть-печорский горизонт - D3up
Отложения представлены мелководно-шельфовыми, рифовыми и депрессион-ными фациями.
В мелководно-шельфовой фации горизонт представлен слоистой толщей, сло-женной светло-серыми известняками преимущественно тонкозернистыми, прослоями обломочными, органогенно-обломочными, детритовыми, пятнисто доломитизированными, волнисто слоистыми. Отмечаются прослои мергелей и аргиллитов. Толщина данного типа разреза достигает 94-124 м.
Рифогенный тип разреза вскрыт опорной скважиной 1-Нижнеомринская и представлен доломитовой толщей, сложенной вторичными разнозернистыми доломитами кавернозно-пористыми, в значительной степени сульфатизированными, с реликтово-органогенной структурой. Аналогичные отложения вскрыты скважинами 3, 72, 90, 654, 395, 393, 416 - Нижнеомринские, где толщина их составляет 180-200 м.
Депрессионный тип разреза данного горизонта установлен на Ордымском участке (скв. 325, 435 – Нижнеомринские, 816-Ордымрасьюская), а также на Джебольской ступени в скважинах 53, 62, 63-Троицко-Печорские (Джебольская площадь), где охарактеризован среднефаменским комплексом конодонтов и остракод. По каротажу он выделяется в объеме относительно высокоомной пачки, сложенной переслаиванием известняковых конгломератов, обломочных, органогенно-обломочных, детритовых известняков, силицитов. Во всех разностях карбонатных пород отмечаются включения битума желтого и бурого цвета.
Толщина горизонта в пределах Ордымского участка составляет 33-40 м. На Девятовском месторождении (скв. 1 – Южно-Ордымсойвинская) вскрытая толщина составляет 18 м.
Нижнезеленецкий подгоризонт – D2zl1
Отложения данного подгоризонта также представлены мелководно-шельфовыми, рифовыми и депрессионными фациями.
В пределах Ордымского участка разрез представлен депрессионными осадками, сложен известняками темно-серыми реже палевыми, массивными, глинистыми, битуминозными с прослоями битуминозных сланцев и серых тонкоплитчатых битуминозных мергелей.
Толщина подгоризонта составляет 35-38 м, на Девятовском месторождении в скважине 1 – Южно-Ордымсойвинская – 34 м.
Верхнефаменский подъярус - D3fm3
Верхнефаменский подъярус выделенв объеме верхней части зеленецкого (верхнезеленецкий подгоризонт) и нюмылгского горизонтов.
Верхнезеленецкий подгоризонт - D3zl2
Верхнезеленецккому подгоризонту соответствует пачка VI, представленная глинистыми породами с подчиненными прослоями известняков в нижней части и алевролитов в верхней. На Девятовском месторождении (скв. 1 – Южно-Ордымсойвинская) толщина этих отложений составляет 43 м.
Толщина подгоризонта резко возрастает в северном направлении (до 170 м), где он представлен в рифогенных фациях.
Рифогенный разрезвскрыт в пределах Ордымского участка в скважине 435-Нижнеомринская и на Нижнеомринском месторождении (скв. 5, 17, 19) и представлен мощной толщей карбонатных пород, близкой по составу и строению подстилающему рифогенному разрезу среднефаменского подъяруса. В скважине 435-Нижнеомринская, пробуренной на склоне рифа, толщина рифогенных отложений составляет 59 м.
Зарифовый (шельфовый) разрез вскрыт скважинами 1, 72, 3, 654, 393-Нижне-омринские и др., представленный обломочными, оолитовыми, зернистыми и узорчатыми водорослевыми известняками, образующими с подстилающими породами единый карбонатный массив.
Нюмылгский горизонт - D3nm
Отложения нюмылгского горизонта в пределах рассматриваемого района представ-лены толщей терригенных пород. Разрез сложен песчаниками, алевролитами и глинами с редкими прослоями известняков. Песчаники и алевролиты в толще глин залегают в виде линзовидных прослоев. Наибольшее количество прослоев песчаников установлено на Ягтыдинской площади и в северной части Северо-Джебольской. К северу, западу и югу от этого участка количество и толщина прослоев песчаников заметно уменьшаются. В районе Северо-Мылвинской, Тыбьюской, Дозмерской и др. площадей разрез представлен преимущественно глинами. В более песчаных разрезах горизонта установлены две газонефтеносные пачки песчаников, выделяемые снизу вверх как V и IV-V.
Глины нюмылгского горизонта тёмно-серые, аргиллитоподобные, неравномерно слюдистые, алевритистые и известковистые, с углефицированным растительным детри-том. Среди песчаников отмечены две разновидности: светло-серые и бурые. Светло-серые песчаники кварцевые, тонко- и мелкозернистые, плотные, крепкие. Бурые песчаники кварцевые, мелко- и среднезернистые, хорошо сортированные. Породы пористые, поры нередко заполнены жидкой нефтью.
В пределах Ордымского участка толщина V пачки составляет 74 (скв. 816-Ордымрасьюская) – 85 м (скв. 1-Южно-Ордымсойвинская), IV-V пачки – 54 (скв. 325-Нижнеомринская) - 84 м (скв. 1-Южно-Ордымсойвинская). Общая толщина горизонта изменяется от 169 (скв. 1-Южно-Ордымсойвинская) до 134 м (скв. 325-Нижнеомринская), уменьшаясь в северном направлении, и в центральной части Омра-Сойвинского поднятия данные отложения отсутствуют.
К кровле девонских отложений приурочен отражающий горизонт II-III (D-C).
КАМЕННОУГОЛЬНАЯ СИСТЕМА - С
Отложения каменноугольной системы со стратиграфическим несогласием залегают на размытой поверхности девонских образований и представлены в объеме нижнего, среднего и верхнего отделов.
Общая толщина отложений на Ордымском участке изменяется от 312 (скв. 816-Ордымрсьюская) до 444 м (скв. 1 - Южно-Ордымсойвинская).
Нижний отдел – С1
Нижний отдел каменноугольной системы представлен отложениями турнейского, визейского и серпуховского ярусов.
Толщина нижнекаменноугольных отложений изменяется от 113 (скв. 21-Чернореченская) до 260 м (скв. 1-Южно-Ордымсойвинская).
Турнейский ярус – С1t
Турнейский ярус подразделяется на нижний и верхний подъярусы. Полнота разреза контролируется предвизейским размывом. В пределах Ордымского участка отложения данного яруса присутствуют не повсеместно и представлены нижне- и верхнетурнейскими осадками в различном стратиграфическом объеме вплоть до полного отсутствия в северо-западной его части (скв. 8, 9-Южно-Войвожские и др.).
Нижнетурнейский подъярус – С1t1
Нижнетурнейскому подъярусу соответствует ханинский надгоризонт в объёме сотчемшорского, малевского и упинского горизонтов.
Общая толщина нижнетурнейского подъяруса на Диньельской площади составляет порядка 100 м, в пределах Ордымского участка в скважинах 1-Южно-Ордымсойвинская и 435-Нижнеомринская, пробуренных в зоне распространения нижнетурнейских осадков, - 61 и 56 м соответственно, уменьшаясь в северо-западном направлении до полного их выклинивания (скв. 816-Ордымрасьюская, 9, 10 - Южно-Войвожские).
Ханинский надгоризонт - С1hn
Сотчемшорский горизонт - С1ss
Сотчемшорские отложения широко представлены в Джебольской впадине, в пределах же Омра-Сойвинского поднятия имеют ограниченное распространение – присутствуют только на его склонах. Область их распространения ограничивается с севера и северо-запада позднефаменским барьерным рифом. На Ордымском участке отложения данного горизонта развиты тольков в южной и юго-восточной его частях, граница их распространения представлена на графическом приложении 6.
Наиболее полный разрез вскрыт скважинами на Динъельской площади.
Сотчемшорский горизонт выделяется в объеме IV продуктивной пачки и сложен переслаиванием светло- и буро-серых, тонко-, мелкозернистых, кварцевых, слабо порис-тых, нефтенасыщенных песчаников, серых, темно-серых алевролитов и глин с преобла-данием песчанистых и алевролитовых пород.
На Диньельском месторождении отложения IV пачки являются промышленно нефтеносными. Пачка представлена двумя нефтенасыщенными пластами: верхним - IV-1 и нижним - IV-2, в которых установлены залежи нефти.
В пределах Ордымского участка на моноклинальном погружении Северо-Ордымского поднятия скважиной 1 - Южно-Ордымсойвинская (Девятовское месторож-дение) в песчаниках IV пачки установлена залежь нефти.
Толщина отложений данного горизонта составляет 18 (скв. 1 - Южно-Ордым-сойвинская) – 9 м (скв. 435-Нижнеомринская), уменьшаясь в северо-западном направлении вплоть до полного отсутствия (скв. 816-Ордымрасьюская и 325- Нижнеомринская).
Малевский горизонт - С1ml
Отложения малёвского горизонта на Омра-Сойвинском поднятии имеют более широкое распространение, чем подстилающие их сотчемшорские - они установлены в присводовых частях поднятия, где залегают с размывом на верхнедевонских карбонатных породах.
Наиболее полно малёвский горизонт представлен на Диньель – Троицко-Печор-ском участке, где к нему отнесена низкоомная пачка – каротажный "двурогий" репер R-1. Сложена пачка преимущественно глинами, в основании и кровле её отмечаются карбонатные прослои с повышенными сопротивлениями. В известняках встречаются массовые скопления бисфер, давшие этой пачке ещё одно название – "бисферовые слои". Нижняя граница в полных разрезах проводится по подошве этих известняков и чётко отбивается по ГИС.
К западу разрез сокращается вплоть до полного выклинивания в результате предвизейского размыва, и на Ордымском участке, куда входит Девятовское месторождение, отложения данного горизонта отсутствуют.
Упинский горизонт - С1up
Отложения упинского горизонта широко развиты на всей территории, за исклю-чением крайних западных районов, где они размыты в предвизейское время. Разрез представлен отложениями сложного литологического состава, сложенными в нижней части песчаниками разнозернистыми, иногда пропитанными нефтью, и алевролитами с прослоями глин (пачка III); в верхней – глинами и известняками с редкими прослоями песчаников. В кровле горизонта на Джебольской площади прослежен прослой известняков.
На Ордымском участке толщина упинского горизонта колеблется от 47-43 (скв. 435-Нижнеомринская и 1 Южно-Ордымсойвинская) до 21 м (скв. 325-Нижнеомринская), сокращаясь в западном направлении вплоть до полного его выклинивания (скв. 816-Ордымрасьюская).
Верхнетурнейский подъярус – С1t2
Верхнетурнейскому подъярусу соответствует шуриновский надгоризонт в составе черепетского и кизеловского горизонтов.
Черепетский горизонт - C1cr
Черепетский горизонт представлен глинисто-алевролитовыми породами с про-слоями песчаников, входящими в промысловую пачку II, являющуюся потенциально продуктивной в рассматриваемом районе. Разрез представлен чередованием алевролитов тонкозернистых, плотных, крепких и серых тонкоплитчатых, плотных, слюдистых аргиллитов и светло-серых мелкозернистых, участками пористых песчаников.
Область развития и характер изменения горизонта в целом аналогичны упинским отложениям. Толщина его на Диньельском месторождении достигает 34-62 м, уменьшаясь в западном направлении, и в пределах Ордымского участка составляет 6-12 м.
Кизеловский горизонт - C1kz
К кизеловскому горизонту отнесена хорошо прослеживаемая по данным ГИС пачка относительно высокоомных пород (каротажный репер «Б»), сложенная сероцветными известняками зернистыми, иногда органогенно-обломочными, с редкими маломощными прослоями глин и песчаников.
Толщина отложений на Диньельской площади составляет 23-25 м, а в пределах Ордымского участка и на большей части Нижнеомринского и Верхнеомринского поднятий они полностью размыты в предвизейское время.
Визейский ярус – С1v
Визейский ярус представлен отложениями только верхневизейского подъяруса и сложен породами окского надгоризонта в объеме тульского и нерасчлененных алексинского, михайловского и веневского горизонтов.
Толщина подъяруса составляет 62 (скв. 816-Ордымрасьюская) –73 м (скв. 435-Нижнеомринская, на Девятовском месторождении, в скважине 1 – Южно-Ордымсой-винская, - 67 м.
Верхневизейский подъярус - С1v2
Окский надгоризонт - C1ok
Тульский горизонт - C1tl
Породы тульского горизонта со стратиграфическим насогласием залегают на подстилающих отложениях.
В основании разреза залегает толща терригенных пород (C1tlтерр), с размывом залегающая на разновозрастных отложениях турнейского яруса (Ордымский участок, Диньельская, Нижнеомринская площади) и верхнего девона (западные участки Верхне-омринской площади) и имеет различную полноту и толщину. Наиболее полный разрез вскрыт скважинами на Диньельско-Троицко-Печорском участке, где его толщина достигает 27-40 м, а в пределах Ордымского участка (в северо-западной его части) сокращается до 1-4 м (скв. 4, 9 – Верхнеомринские).
Отложения представлены пестроцветными глинами с прослоями сероцветных, иногда красновато-коричневых песчаников и алевролитов.
Терригенная толща тульского горизонта по местной промысловой номенклатуре соответствует продуктивной пачке I.
Нижняя граница толщи в полных (восточных) разрезах проводится по смене карбонатных пород реперной пачки «Б» глинистыми, а на площади размыва репера «Б» - проходит внутри однообразной терригенной толщи турнейско-визейского возраста, и по данным ГИС не выражена. В таких разрезах граница надёжно выделяется только по керну в крелиусных скважинах и проводится по появлению пачки пестроцветных глин.
В верхней части горизонта прослеживается карбонатная пачка (C1tlкарб) толщиной 4-20 м, представленная известняками серыми, коричневато-серыми, пестро окрашенными, доломитизированными, мелкокристаллическими, участками трещиноватыми и кавер-нозными. В нижней части толщи встречаются пестроокрашенные песчаники с подчи-ненными прослоями зеленовато-голубовато-серых глин.
Общая толщина горизонта на Ордымском участке составляет 7 (скв. 816-Ордым-расьюская) – 14-16 м (скв. 1 - Южно-Ордымсойвинская, 435-Нижнеомринская).
Вблизи подошвы карбонатной пачки тульского горизонта прослежен отражающий горизонт IIv (C1v).
Алексинский+михайловский+веневский горизонты - C1al+mh+vn
Нерасчлененные отложения алексинского, михайловского и веневского гори-зонтов сложены известняками темно-серыми с коричневатым и буроватым оттенками, органогенно-обломочными, перекристаллизованными, доломитизированными, участками переходящими в доломиты, трещиноватыми, местами выщелоченными, глинистыми, с линзами и стяжениями кремния, в основании с прослоями аргиллитов.
Толщина отложений на Ордымском участке составляет 53 (скв. 1 - Южно-Ордым-сойвинская) – 61 м (скв. 21-Чернореченская).
Серпуховский ярус – С1s
Отложения серпуховского яруса подразделяются на нижний и верхний подъярусы, представленные в объёме нерасчлененных заборьевского и старобешевского надгоризонтов (C1zb+C1sb), согласно перекрывают нижележащие породы визейского возраста.
Заборьевский+старобешевский надгоризонты - C1zb+C1sb
Отложения заборьевского надгоризонта представлены доломитами серыми, ко-ричневато-серыми, мелко-тонкозернистыми, сульфатизированными, известковистыми с прослоями серых доломитизированных известняков, в нижней части глинистых.
Старобешевский горизонт сложен известняками белыми с коричневатым оттен-ком, тонкими, прослоями мелко-среднезернистыми, водорослевыми и органогенно-детри-товыми, в верхней части доломитизированными, пористыми.
Толщина отложений на Ордымском участке изменяется от 53 (скв. 1 – Южно-Ордымсойвинская) до 84 м (скв. 12-Щукатеняельская).
Средний отдел – С2
Карбонатные породы среднего карбона в объеме башкирского и московского ярусов со стратиграфическим несогласием перекрывают породы старобешевского над-горизонта нижнего карбона
Толщина среднекаменноугольных отложений изменяются от 158 (скв. 13-Щука-теняельская) до 220 м (скв. 435-Нижнеомринская), на Девятовском месторождении составляет 216 м (скв. 1-Южно-Ордымсойвинская).
Башкирский ярус - C2b
Башкирский ярус представлен в сокращенном объеме вследствие предсредне-каменноугольного стратиграфического перерыва.
Литологически отложения башкирского яруса представлены чередованием доломитизированных известняков и вторичных доломитов. В средней части и в основании разреза встречаются прослои доломитовых глинистых песчаников, конгломерато-брекчий и аргиллитов.
Толщина яруса изменяется от 21 (скв. 1 – Южно-Ордымсойвинская) до 52 м (скв. 6-Верхнеомринская).
Московский ярус – С2m
Породы московского яруса с размывом залегают на отложениях башкирского яруса и подразделяются на нижний и верхний подъярусы. Толщина яруса изменяется от 79 (скв. 3-Щукатеняельская) до 165 м (скв. 1-Южно-Ордымсойвинская).
Нижнемосковский подъярус - С2m1
Разрез представлен пачкой серых, органогенно-обломочных, перекристал-лизованных, иногда глинистых, реже доломитизированных известняков с прослоями известковистых аргиллитов и темно-серых известковистых песчаников.
В пределах Ордымского участка толщина нижнемосковского подъяруса составляет 52 (скв. 816-Ордымрасьюская) – 73 м (скв. 1-Южно-Ордымсойвинская).
Верхнемосковский подъярус - С2m2
Отложения верхнемосковского подъяруса представлены тонко-мелкозернистыми, в разной степени окремненными, желтовато- и коричневато-серыми известняками, в верхней части разреза органогенно-обломочными и перекристаллизованными, прослоями пористыми и кавернозными.
Толщина отложений в районе Девятовского месторождения 92 (скв. 1 – Южно-Ордымсойвинская) – 116 м (скв. 435-Нижнеомринская).
Верхний отдел - С3
Верхнекаменноугольные отложения имеют локальное распространение, в преде-лах Ордымского участка установлены только в южной его части (скв. 28-30-Зеленецкие) и и на Девятовском месторождениии, 1-Южно-Ордымсойвинская.
Разрез слагают известняки светло-серые, в различной степени доломитизи-рованные, прослоями переходящие в доломиты, иногда органогенно-обломочные и кремнистые. В основании залегают желтовато-коричневые аргиллиты.
Толщина отложений изменяется от 66 (скв. 19-Щукатеняельская) до 30 м (скв. 1-Южно-Ордымсойвинская), резко выклиниваясь в северо-западном и западном направлениях.
ПЕРМСКАЯ СИСТЕМА – P
Пермские отложения в пределах Ордымского участка присутствуют только в южной его части и вскрыты скважинами 28-30-Зеленецкие, где они представлены карбо-натными образованиями нижнего отдела в объеме нерасчлененных асельского и сакмар-ского ярусов. Породы артинского и кунгурского ярусов нижней перми и верхнепермские осадки срезаны предчетвертичным размывом.
Нижний отдел – Р1
Асельский+сакмарского ярусы – P1a+s
Отложения асельского и сакмарского ярусов представлены известняками светло-серыми, серыми и коричневато-серыми, органогенно-детритовыми, микрокристалли-ческими, участками выщелоченными и мелкокавернозными, с включениями кальцита.
Толщина отложений изменяется от 4 (скв. 28-Зеленецкая) до 49 м (скв. 29-Зеленец-кая). На остальной территории участка нижнепермские отложения размыты.
КАЙНОЗОЙСКАЯ ГРУППА – KZ
Чeтвeртичнaя систeмa – Q
Четвертичные отложения повсеместно перекрывают эродированную поверхность палеозойских осадков. Представлены они суглинками, супесями, песками с много-численной галькой, гравием и валунами древних пород.
Толщина четвертичных отложений изменяется от 4 (скв. 13, 15-Чернореченские) до 44 м (скв. 1-Южно-Ордымсойвинская).
Тектоника
В соответствии с тектоническим районированием Тимано-Печорской нефтегазоносной провинции Девятовское месторождение расположено в южной части Омра-Сойвинской ступени, структуры II порядка, входящей в состав Омра-Лыжской седловины, осложняющей центральную и южную части Ижма-Печорской синеклизы (Рис. 2).
Рис.2. Выкопировка из карты тектонического и нефтегазогеологического районирования. Масштаб 1:500 000
Омра-Сойвинская ступеньна севереграничит с Тэбукской ступенью, на юге и юго-востоке - с Джебольской моноклиналью, на западе - с Ухта-Ижемским валом. С юго-запада она ограничена Ижемским разломом, разделяющим приподнятый блок Тимана и опущенный блок Ижма-Печорской синеклизы.
По результатам скважин, вскрывших фундамент непосредственно на территории Омра-Сойвинского выступа, подтверждается его происхождение как положительной структуры, сформировавшейся над крупным, наклоненным на восток блоком фундамента, сложенным преимущественно интрузивными породами.
Амплитуда структуры по поверхности фундамента составляет почти 1000 м, вверх по разрезу выполаживается и по кровле карбонатов нижней перми составляет 400 м.
По подошве доманиковых отложений ступень имеет полуокруглую форму, в контуре изогипсы минус 1000 м размеры ее составляют 105×45 км при амплитуде 300-400 м. По подошве визейских отложений поднятие раскрывается в сторону северо-восточного склона Южного Тимана.
Свод Омра-Сойвинской ступени осложнен Нижнеомринской, Верхнеомринской и Нибельской наиболее крупными структурами. Характерной особенностью строения ступени и осложняющих ее локальных структур является, в основном, поперечное по отношению к северо-восточному склону Тимана простирание, сундучная форма и косая ориентировка локальных структур к оси ступени.
Территория Ордымского участка, в пределах которого выявлено Девятовское месторождение, приурочена к южному склону Омра-Сойвинского выступа.
С целью изучения геологического строения и перспектив нефтегазоносности в пределах Ордымского лицензионного участка в 2016 г. в рамках тематической работы [15 ф] произведены переобработка и переинтерпретация сейсморазведочных материалов 2D в комплексе с данными бурения.
По результатам выполненных работ на территории Ордымского участка выделены следующие отражающие горизонты: III-IV (D-S), IIIdzr (D3dzr), IIId (D3dm), IIIfm1 (D3fm1), IIv (C1v). Кроме того методом схождения выполнены построения по кровле верхнедевонских отложений (горизонт II-III (D-C)).
Наиболее глубоким отражающим горизонтом, прослеженным на площади, является горизонт III-IV (Рис. 3), приуроченный к подошве среднедевонских отложений (кровля эродированной поверхности силурийских отложений). ОГ III-IV является опорным, уверенно следится в пределах площади и характеризует морфологию отложений на границе двух структурных этажей, разделенных стратиграфическим несогласием и резко различающихся по литологическому составу.
Рис.3. Структурная карта подошвы девонских отложений (ОГ III-IV)
Современный структурный план нижнепалеозойского комплекса, представленный структурными построениями по ОГ III-IV, в целом, унаследовал характер тектонического строения фундамента.
Поверхность фундамента характеризуется очень сложным строением, обусловленным значительной тектонической активностью на протяжении всего фанерозоя. Разломами северо-восточного и субширотного простирания поверхность фундамента разбита на различные по протяженности блоки.
Особенности истории тектонического развития территории обусловили процессы грабенообразования в ордовикско-среднедевонское время, формирование некомпенсированной впадины в результате преддоманиковой перестройки и последующее франско-фаменское рифообразование, инверсионные движения в визейско-триасовое время.
Современный структурный план подошвы девонских отложений характеризуется общим моноклинальным ступенчатым погружением на юг и юго-восток от отметок минус 830 м до минус 1250 м в крайней юго-восточной части площади. Подошва девона вскрыта
скважинами 816-Ордымрасьюская, 352 и 435-Нижнеомринские на абсолютных отметках минус 889 м, минус 916 м, и минус 1023 м соответственно.
Ступенчатый характер погружения обусловлен наличием различных по протяженности тектонических нарушений, разбивающих площадь на разновысокие блоки. На фоне общего погружения выделяются зоны выполаживания, положительные структурные формы в виде структурных носов, приразломных структур и осложняющих их мелких куполов.
На площади протрассированы тектонические нарушения сбросового и сбросово-взбросового характера с амплитудами смещения порядка 20-40 м. В отдельных случаях они контролируют зоны грабенообразования.
Исследуемая территория в среднедевонское время в палеотектоническом отношении представляла собой область погружения, в пределах которой наблюдается нарастание толщин отложений с запада на восток.
В результате регионального предфранского размыва значительная часть среднедевонских отложений была эродирована. В пределах Ордымского участка вследствие размыва в разрезе среднедевонских отложений отсутствует живетский ярус, и отложения нижнего франа залегают на эйфельских отложениях, толщина которых резко сокращается в западной части площади.
Начало франского века характеризуется новым трансгрессивным этапом и акти-визацией тектонической деятельности. Накопление осадков происходило в мелководных опресненных и прибрежно-морских условиях. В яранское и джьерское время тектонические движения в целом унаследованы от среднедевонского, что хорошо фиксируется в увеличении толщин отложений этого возраста в пределах Ижма-Печорской синеклизы с запада на восток.
В тиманско-саргаевское время границы раннефранского бассейна седиментации изменили свое местоположение по сравнению с предыдущим циклом, и территория почти полностью, за исключением островных поднятий, была покрыта трансгрессирующим морем.
Нижнефранская трансгрессия сопровождалась разрывом сплошности отложений за счет тангенциальных сил растяжения, формированием серии кулисообразных текто-нических нарушений, имеющих в пределах участка преимущественно северо-восточное и субширотное простирание. Об активизации тектонических движений в этот период свидетельствует, в частности, наличие пепловых туфов в джьерских и тиманских отложениях. Прогибание территории сопровождалось развитием ранее заложившихся и образованием новых тектонических нарушений, большая часть которых прослеживается в разрезе вплоть до подошвы доманика, затухая в верхнефранско-фаменской части разреза. В результате современный структурный план ОГ III-IV, IIIdzr, и в меньшей степени IIId осложнен серией сбросов преимущественно северо-восточного и субширотного простирания, а также оперяющими их менее протяженными тектоническими нарушениями. В отдельных случаях тектонические движения фундамента приводили к образованию в пределах площади разновысоких тектонических блоков типа горстов и грабенов небольших размеров.
Формирование современного рельефа завершилось в период послепермской тектонической активности. Наибольшее влияние на формирование локального структурного плана оказали верхнепалеозойско-мезозойские тектонические движения. В это время на территории преобладали тангенциальные силы сжатия. Породы фундамента и осадочного чехла испытывали давление со стороны Урала. Эти процессы привели к формированию на изучаемой территории антиклинальных складок северо-восточного и субмеридионального простирания, прослеживающихся в структурных планах от среднедевонских до каменноугольных отложений включительно на фоне моноклинального погружения палеозойских отложений в юго-восточном направлении. В южной части Ордымского участка в отложениях осадочного чехла была сформирована флексура северо-восточного простирания, отделяющая более гипсометрически приподнятый участок Омра-Сойвинской ступени от Джебольской моноклинали. В поддоманиковых отложениях флексура осложнена серией кулисообразно сочленяющихся сбросово-взбросовых разрывных нарушений с амплитудами смещения порядка 20-40 м преимущественно северо-восточного прострирания, обусловивших ступенчатый характер ее погружения. На фоне общего погружения выделяются зоны выполаживания, положительные структурные формы в виде структурных носов, приразломных структур и осложняющих их мелких куполов.
Строение терригенных поддоманиковых отложений нижнего франа, являющихся одним из основных нефтеперспективных объектов исследований, характеризуют структурные планы по отражающим горизонтам IIIdzr (D3dzr) и IIId (D3dm), отождествляемым с подошвой джъерских и подошвой доманиковых отложений соответственно. ОГ IIIdzr в целом унаследовал строение нижележащих горизонтов (Рис. 4).
Рис.4. Структурная карта подошвы джьерских отложений (ОГ IIIdzr)
Структурный план по ОГ IIId упрощается в связи с затуханием амплитуд тектонических разломов вверх по разрезу (Рис. 5).
Рис.5. Структурная карта подошвы доманиковых отложений (ОГ IIId)
Выделяющиеся по всем изученным ОГ мелкие куполы и малоамплитудные структуры условно объединены в структурные зоны, названные Южно-Омринской, Ордымской, Сойвинской.
По отложениям среднего девона и нижнего франа проявляющаяся в современном рельефе обширным участком выполаживания горизонтов Южно-Омринская структурная зона с юга ограничена осложняющим центральную часть площади микрограбеном, имеющим субширотное простирание.
С юга к субширотному грабену примыкает Северо-Ордымская приразломная структура (выделена впервые), представляющая собой асимметричную антиклинальную складку субмеридионального простирания, северное крыло и присводовая часть которой оборваны сбросовым нарушением амплитудой 20-30 м, затухающим вверх по разрезу. По ОГ IIIdzr, отождествляемому с подошвой джьерских отложений, размеры структуры в контуре изогипсы минус 820 м составляют 11,6×2,3 км, амплитуда 40 м. Площадь структуры составляет 30,9 км2. Сводовая часть структуры, подсеченная профилем 285-11, располагается вблизи тектонического разлома.
По ОГ IIId (Рис.2.4) в связи с затуханием амплитуды структурообразующего сброса размеры и амплитуда Северо-Ордымской структуры значительно уменьшаются до 7,5×1,6 км и 25 м соответственно. Осложняющее подошву доманиковых отложений на рассматриваемом участке тектоническое нарушение ограничивает ее с севера при амплитуде сброса 5-10 м. Свод структуры смещается в западном направлении и локализуется в приразломной зоне в районе профиля 295-07.
Южнее Северо-Ордымской приразломной структуры подтвержденаОрдымская структура, размеры которой по ОГ IIIdzr (Рис. 4) в контуре изогипсы минус 820 м составляют 8,7×2,5 км, амплитуда 20 м. Структура представлена антиклинальной складкой северо-восточного простирания с пологим северным и крутым, переходящим в флексуровидный изгиб слоев, южным крылом и имеет трехкупольное строение. Свод структуры находится в пределах северо-восточного купола, подсеченного профилем 295-05. Структура сформировалась в зоне развития фаменского барьерного рифа.
По подошве доманиковых отложений (Рис. 5) в пределах Ордымской структурной зоны выделяется четыре купола амплитудой от 7 до 15 м.
Еще одна приразломная структура, названная Южно-Ордымсойвинской, впервые выявлена по поддоманиковым отложениям в пределах опущенного крыла флексуры, осложненного тектоническими нарушениями. Структура образована погружающимся на юг структурным носом, ограниченным с севера протяженным тектоническим разломом. Оперяющим тектоническим нарушением структура разбита на две приразломные складки, названные купол 1 и купол 2. По ОГ IIIdzr (Рис. 4) в пределах замкнутой на нарушение изогипсы минус 950 м размеры купола 2, занимающего наиболее высокое гипсометрическое положение составляют 10,8 × 1,5 км, амплитуда 80 м. По отношению к смежному приподнятому крылу флексуры купол 2 находится в опущенном по основному нарушению тектоническом блоке. Купол 1, выделяющийся в более погруженной зоне, имеет в контуре изогипсы минус 1010 м существенно меньшие размеры 6,0 × 2,3 км и амплитуду 30 м.
Перспективы выявления залежей нефти и газа в терригенных отложениях среднего девона и нижнего франа в структурно-тектонических, структурно-литологических и комбинированных ловушках связаны с общими для данного района закономерностями размещения в разрезе природных резервуаров и особенностями их строения. В региональном плане перспектива поиска залежей в поддоманиковом комплексе определяется наличием зон стратиграфического выклинивания главных горизонтов коллекторов и надежностью региональной покрышки. Обязательным условием прогноза на зональном и локальном уровнях является анализ распространения коллекторов, рассеивающих толщ и покрышек внутри природного резервуара.
Сейсмостратиграфический анализ волновой картины в интервале между ОГ IIId и IIv позволил решить задачу уточнения положения органогенных построек верхнедевонского возраста на участке исследований.
Зона фаменского барьерного рифа впервые была прослежена Соломатиным А.В. в 1978 г. на основании анализа бурения, переинтерпретации ранее проведенных работ в пределах Ордымской, Гришеставской и Диньельской площадей и подтверждена позднее в 1987 г. Носовым А.П. По данным сейсморазведки и бурения фаменская зона рифообразования трассируется в широтном направлении, вдоль южного склона Омра-Сойвинского выступа.
Интерпретация сейсмических материалов показала, что на временных разрезах в интервале между ОГ IIId и IIv выше депрессионной франско-нижнефаменской толщи наблюдаются аномалии сейсмической записи, которые можно интерпретировать как рифогенные постройки нижне-среднефаменского и средне-верхнефаменского возрастов. Два установленных цикла рифообразования разделяются опорным ОГ IIIfm1 (Рис. 6) прослеженным вблизи кровли нижнефаменских отложений. Характер распространения рифовых сейсмофаций в пределах площади говорит о барьерной природе рифовых построек. Барьерные рифы трассируются вдоль приподнятого крыла флексуры, разделяющей Омрасойвинскую ступень и Джебольскую моноклиналь. Глубоководный склон обращен на юго-восток в сторону погружения палеобассейна.
Подобные аномалии волнового поля, ассоциируемые с барьерными органогенными постройками, зафиксированы в пределах Ордымской структурной зоны. На исследован ной площади тренд распространения барьерного рифа фаменского возраста простирается от Ордымской структурной зоны в северо-восточном направлении к Сойвинскому участку. Толщины органогенных образований могут достигать 200-300 м, ширина барьера составляет порядка 2-3 км.
Небольшие по размерам одиночные органогенные постройки оконтурены также к северу от барьера, в зоне палеошельфа.
Выполненные структурные построения по ОГ IIIfm1 позволили уточнить морфологию поверхности разнофациальных нижне-среднефаменских отложений. Верхнедевонский карбонатный комплекс в меньшей степени осложнен тектоническими нарушениями.
Структурный план поверхности по ОГ IIIfm1 претерпел значительные изменения. На фоне моноклинального погружения слоев на юго-восток наблюдаются структурные осложнения рельефа в виде носов, зон выполаживания, локальных куполов и прогибов. Предполагаемые органогенные постройки нижне-cреднефаменского возраста сопровождаются по ОГ IIIfm1 структурами облекания, что повышает вероятность образования ловушек нефти рифового генезиса.
Выделяемые по нижним горизонтам Северо-Ордымское и Ордымское поднятия смещаются к юго-востоку и представляют собой единую структуру облекания барьерного рифа нижне-среднефаменского возраста. В контуре изогипсы минус 370 м размеры антиклинальной складки северо-восточного простирания составляют 15,2×2,2км, амплитуда - 25 м, площадь 35,7 км2. Структура имеет трехкупольное строение. Свод структуры, подсеченный профилем 295-07, расположен в пределах Ордымского купола.
Скважина 435-Нижнеомринская, находящаяся юго-восточнее Северо-Ордымского купола и вскрывшая рифогенный разрез фамена, оказалась пробуренной в неоптимальных структурных условиях. Кровля нижнего фамена вскрыта скважиной на 120 м ниже установленного сейсморазведкой свода в пределах Ордымского купола.
Южно-Ордымсойвинская структура на фоне моноклинального погружения слоев не выражена.
По горизонту II-III, отождествляемому с кровлей карбонатных верхнедевонских отложений (Граф. 5), прослеживается только Ордымская структура облекания рифа средне-верхнефаменского возраста, выделяемая в виде куполообразного поднятия. В контуре изогипсы минус 130 м размеры его составляют 3,4×2,9 м, амплитуда – около 20 м. Ширина рифовой зоны составляет 3,0-4,5 м, уменьшаясь в северо-восточном направлении до 1,0 м.
В районе Ордымской малоамплитудной структуры, расположенной в предполагаемой зоне средне-верхнефаменского барьерного рифового массива, пробурена скважина 21-Чернореченская, в которой из интервала 324,2-348,2 м подняты кавернозные и трещиноватые известняки, насыщенные загустевшей нефтью.
С учетом установленного геологического строения Ордымской зоны фаменского рифообразования оптимальные условия для формирования залежей УВ можно предположить в нижне-среднефаменских карбонатных отложениях, по кровле которых (ОГ IIIfm1) выявлена структура облекания рифового массива наиболее значимых размеров. Залежь нефти предполагается пластово-массивная. Коллекторами являются органогенные известняки и доломиты. Зональной покрышкой могут служить глинисто-карбонатные породы усть-печорского горизонта.
Структурный план по ОГ IIv, прослеженному вблизи подошвы карбонатной пачки тульского горизонта (Граф. 4), значительно выполаживается, сохраняя общие черты строения нижележащих горизонтов верхнего девона.
Тектонические разломы, осложняющие строение каменноугольной части разреза, непротяженные, разного простирания, их амплитуда не превышает 10-15 м. Многие нарушения - бескорневые.
Размеры и амплитуды выявленных по девонским горизонтам куполовидных структур существенно уменьшаются. В структурном плане по-прежнему проявляются Ордымская структура в виде купола, амплитуда которого не превышает 10 м. Северо-Ордымская структура на фоне моноклинального залегания пластов не выражена.
Особенности формирования каменноугольно-нижнепермской толщи обусловлены условиями трансгрессивно-регрессивных циклов осадконакопления. В связи с этим, практический интерес могут представлять зоны выклинивания отдельных пачек, формировавшиеся на палеотопографических уступах.
Благоприятные условия для формирования ловушек УВ, связанных с зонами выклинивания песчаных пачек зеленецкого и турнейского возрастов, создаются в зоне Ордымской флексуры к югу от вышеописанного фаменского барьерного рифа.
В районе моноклинального погружения Северо-Ордымской структуры пробурена структурно-поисковая скважина 1-Южно-Ордымсойвинская, в которой при испытании в эксплуатационной колонне из отложений IV пачки турнейского яруса (инт. 482,5-472,0 м) получен приток нефти.
В 2001 году в результате переинтерпретации имевшихся на Ордымской площади сейсморазведочных материалов в этом районе была протрассирована граница выклинивания турнейских песчаников и подготовлена литологически ограниченная ловушка [12 ф], получившая название Южно-Ордымсойвинская. Следует отметить, что качество временных разрезов, по которым строилась модель выклинивания песчаников турнейского яруса, было некондиционным.
Полученные после переобработки в 2016 г. более качественные материалы позволили построить более надежный структурный план по ОГ IIv. Методом схождения от него были получены поверхности кровли и подошвы пачки IV. При построении модели выклинивания пачки IV анализировались временные разрезы в интервале между горизонтами IIv и II-III.
Согласно выполненным построениям (Рис. 6) отложения пачки IV имеют ограниченное распространение и присутствуют только на юге и юго-восточной части участка, на остальной территории уничтожены предвизейским размывом.
Рис.6. Структурная карта кровли IV пачки (C1t)
Исходя из приведенных данных, на склоне Северо-Ордымской структуры установлено наличие неантиклинальной ловушки, контролируемой с северо-запада границей распространения песчаников IV пачки. В контуре изогипсы минус 290 м размеры ее составляют 22,8×3,0-7,3 км, высота – 150 м.
Следует отметить, что скважина 1-Южно-Ордымсойвинская оказалась пробуренной не в оптиоптимальных структурных условиях, что сохраняет перспективы дальнейших исследований выявленной залежи.
Отсутствие кондиционных сейсмических и скважиннных материалов затрудняют проведение полноценной оценки перспектив песчаных пластов турнейского возраста, вскрытых структурными скважинами. Только по четырем глубоким скважинам имелся каротаж.
Вернуться к рассмотрению турнейского комплекса было бы целесообразно в случае проведения детализационных сейсморазведочных исследований на Ордымском лицензионно участке.
Краткие сведения о нефтегазоносности района
В соответствии с нефтегазогеологическим районированием территории Тимано-Печорской нефтегазоносной провинции Девятовское нефтяное месторождение расположено в южной части Омра-Сойвинского нефтегазоносного района (НГР), выделенного в составе Ижма-Печорской нефтегазоносной области (НГО).
В пределах исследуемого района нефтегазоносность установлена в широком стратиграфическоском диапазоне – от силура до нижнего карбона включительно. Здесь открыты Нижнеомринское газонефтяное, Верхнеомринское, Нибельское, Троицко-Печорское нефтегазовые, Кодачское, Динъельское, Девятовское нефтяные месторождения, находящиеся на различных стадиях освоения.
В Джебольском НГР, расположенном к юго-востоку от Омра-Сойвинского выс-тупа, в пределах одноименной моноклинали, находятся Троицко-Печорское и небольшие полупромышленные газовые и газоконденсатные месторождения на Джебольской, Прилукской, Восточно-Пальюской и др. площадях, а также списанное с баланса Ягтыдинское (Северо-Джебольское) месторождение нефти.
Залежи приурочены к различным типам ловушек: структурному, рифогенному, литологическому, литолого-стратиграфическому; в отложениях верхнего девона (D3fm) и нижнего карбона относятся преимущественно к типу линзовидных. Месторождения, как правило, многопластовые, со сложной структурой порового пространства коллекторов, слагающих природные резервуары.
В осадочном чехле Омра-Сойвинской ступени и примыкающих к ней районов выделен ряд нефтегазоносных комплексов (НГК), из которых наиболее перспективным является среднедевонско-нижнефранский НГК.
Перспективы месторождения
Перспективы Девятовского месторождения, прежде всего, связаны с доманиково-турнейским терригенно-карбонатным НГК, в разрезе которого установлена залежь нефти, приуроченная к песчаникам IV пачки турнейского яруса.
Выявленная залежь приурочена к неантиклинальной Южно-Ордымсойвинской ловушке.
При незначительной разбуренности продуктивных турнейских отложений характер распространения коллекторов по площади и разрезу не установлен. На данной стадии изученности предложен упрощенный вариант строения залежи (выделенные пласты-коллекторы в скважине 1 – Южно-Ордымсойвинская распространены на всю площадь залежи). Не исключено, что она имеет более сложное строение.
ВНК залежи не установлен, УПУ принят по подошве нефтенасыщенных коллекторов, выделенных по данным ГИС и доказанных испытанием в колонне.
Учитывая вышеизложенное, можно предположить, что данная залежь имеет большие размеры и соответственно содержит большие запасы УВ.
Для уточнения строения залежи необходимы мероприятия по доизучению месторождения глубоким бурением для перевода запасов нефти из категории С2 в промышленные категории. Также, по данным бурения последующих новых скважин необходимо установить положение ВНК и скорректировать строение водонефтяной зоны залежи.
Помимо установленной залежи нефти в отложениях IV пачки C1t на Девятовском месторождении определенный интерес для дальнейшего изучения могут представлять и другие песчаные пласты в терригенных отложениях D3fm3 (пачки VI, V, IV-V) и C1t (пачки III и II), в которых на соседних площадях отмечаются многочисленные нефте- и газопроявления; на Джебольском месторождении в отложениях V пачки установлена залежь газа, на Ягтыдинском – залежи нефти в отложениях пачек VI и V.
На Девятовском месторождении в скважине 1 - Южно-Ордымсойвинская в отло-жениях пачки IV-V (инт. 505,5-541,0 м) и III (инт. 456,8-462,2 м) по данным ГИС выделены водонасыщенные коллекторы (hэф – 23,0 и 5,4 м соответственно), которые вверх по восстанию пластов могут быть продуктивными.
Источник: Оперативный подсчет запасов нефти в каменноугольных отложениях Девятовского месторождения. Договор № 3-10/2018 от 26.10.2018 г. Лесева С.М., Васькина Г.А., Немысский О.С., и др. 2019
