Класс Месторождения: Крупное
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность:
Стадия разработки:
Год открытия: 1977
Источник информации:
Метод открытия:
Площадь: 406.16 км²
Ен-Яхинское нефтегазоконденсатное месторождение
Ен-Яхинское нефтегазоконденсатное месторождение было открыто в 1970 г. Промышленная разработка месторождения была начата в декабре 2003 г., при опережающей разработке II и III эксплуатационных объектов, включающие залежи пластов БУ8-9 и БУ10 2, в которых сосредоточены основные запасы газа и конденсата. В качестве основного объекта для добычи нефти принят горизонт БУ8-9. Разработка нефтегазоконденсатной залежи пласта БУ121 с относительно малыми запасами углеводородов не рассматривалась, поскольку залежь была изучена недостаточно.
Физико-географическая характеристика
Ен-Яхинское нефтегазоконденсатное месторождение находится в северной части Западно - Cибирской низменности в верхнем течении несудоходных рек Хадуттэ и Таб-Яха - левых притоков реки Пур (рис. 1).

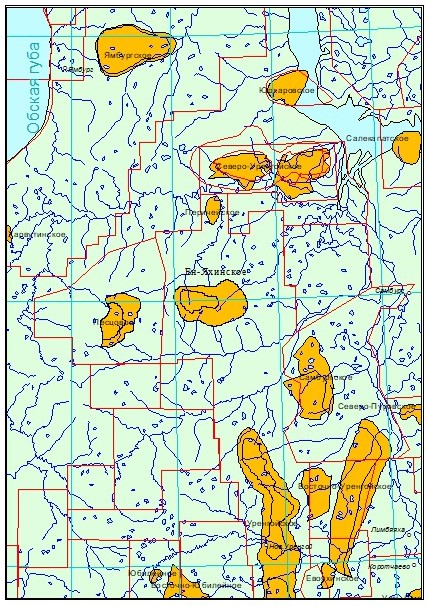

Рис.1. Обзорная карта месторождений неокомского нефтегазоносного комплекса севера Тюменской области
В административном отношении территория Ен-Яхинского месторождения входит в состав Пуровского района (районный центр пос. Тарко-Сале) Ямало-Ненецкого автономного округа Тюменской области.
Непосредственно на площади работ населенных пунктов нет. Ближайшими населенными пунктами являются поселки Самбург Тазовский, Тарко-Сале и город Новый Уренгой. Доставка грузов на месторождение осуществляются по железной дороге Н-Уренгой - Ямбург. Имеются промысловые автомобильные дороги, линии электропередач.
Транспорт газа осуществляется по системе магистральных газопроводов Уренгой-Челябинск и Уренгой-Помары-Ужгород.
Бурение глубоких поисковых и разведочных скважин на Ен-Яхинской площади проводилось Верхнепуровской нефтегазоразведочной экспедицией объединения "Уренгойнефтегазгеология”. Эксплуатационное бурение осуществляет объединение "Тюменбургаз". База объединения расположена в городе Новый Уренгой. Расстояние от г. Н-Уренгой до Ен-Яхинской площади составляет 125 км.
На большей части водоразделов Ен-Яхинского месторождения абсолютные отметки рельефа изменяются от 60 до 82 м.
Климат территории континентальный с суровой продолжительной зимой и коротким летом. Самые холодные месяцы январь - февраль со средней температурой минус 24°С - 28°С. Лето теплое и влажное, температура колеблется от +3°С до +35°С. Среднегодовая температура минус 7,8°С. Среднегодовое количество осадков 400 мм, основное их количество выпадает в летнее время. Ледяной покров устанавливается в октябре и держится до конца июня.
В пределах Ен-Яхинского месторождения толща многолетнемерзлых пород (ММП) имеет сплошное распространение по площади и монолитное строение по разрезу. Выше толщи ММП залегает слой сезонного протаивания, глубина которого зависит как от геоморфологии поверхности, так и от литологического состава приповерхностного слоя пород. В пределах водораздельных районов глубина кровли ММП колеблется от 0.3 до 1.5 м, а в долинах крупных рек погружается до 2-5 м и ниже. Глубина залегания подошвы ММП в пределах месторождения изменяется от 350 до 400 м.
Криогенный фактор представляет особую сложность при освоении северных месторождений. Нарушение температурного равновесия приповерхностного слоя четвертичных отложений в результате хозяйственной деятельности сопровождается рядом негативных явлений - термокарста, криогенного пучения и т.д., выводящих из строя несущие фундаменты сооружений, свайные опоры, трубопроводы и др.
Возможны осложнения и в процессе бурения, например, замерзание промывочной жидкости в скважине, а также протаивание и потеря связности в рыхлых породах с образованием значительных по объему каверн. В процессе эксплуатации скважин отмечается образование гидратных пробок, забивающих скважинное оборудование.
Таким образом, территория Ен-Яхинского месторождения характеризуется неустойчивостью термодинамического равновесия геологической среды, обусловленной существованием сплошной толщи многолетнемерзлых пород.
Для водоснабжения объектов Ен-Яхинского месторождения рекомендуется использовать подземные воды альбского водоносного горизонта, опробованного на Уренгойском месторождении. При производстве буровых работ предусмотрено осуществлять водоснабжение из близлежащих пресных озер, имеющих сезонный (лето) характер.
История открытия и разведки месторождения
В 1966 г. Уренгойской нефтеразведочной экспедицией на Уренгойской площади в сеноманских отложениях была открыта газовая залежь. На Ен-Яхинской площади бурение скважин с целью изучения сеноманской газовой залежи было начато в 1970 году. В результате выполненных поисково-разведочных работ было установлено, что Ен-Яхинская и Песцовая структуры по сеноманским отложениям входят в состав единой гигантской газовой залежи Большого Уренгоя.
Запасы газа сеноманских отложений были утверждены в ГКЗ СССР по категории В+С1 в 1979 г. (протокол № 8319 от 23.07.79 г.). С апреля 1978 г. сеноманская залежь разрабатывается.
Поисково-разведочное бурение на нижнемеловые отложения на Ен-Яхинской площади было начато в 1971 г. Первая поисковая скважина 51 не вскрыла продуктивные неокомские отложения. Пробуренная в 1976 г. поисковая скважина 141 явилась первооткрывательницей залежей углеводородов, в отложениях неокома. Скважина 143 подтвердила промышленное значение залежей горизонта БУ8-9 и пласта БУ10(2). Позднее была открыта нефтегазоконденсатная залежь в пласте БУ12(1).
В 1984 г. по результатам бурения 24 поисково-разведочных скважин в ГКЗ СССР были утверждены запасы нефти, газа и конденсата в неокомских отложениях (в залежах пластов БУ8-9, БУ10(2) и БУ12(1)) (протокол № 9565 от 17.10. 1984 г.). Отчет по подсчету запасов нефти, конденсата и газа был выполнен в Тюменской тематической экспедиции.
После рассмотрения и утверждения запасов в ГКЗ СССР в процессе доразведочных и опытно-промышленных работ на Ен-Яхинском месторождении с 1984 по 2002 гг. на нижнемеловые залежи пробурено 15 разведочных и 94 эксплуатационных (в том числе 21 с вертикальным проложением) скважин, выполнена объемная сейсморазведка 3D на площади 400 км2.
В 1983 г. проводилась пробная эксплуатация в скважине 463 (в газоконденсатной залежи пласта БУ8(1-2)). В апреле 2001 г. началась пробная эксплуатация скважины 331, с последующим вводом в мае скв. 323, 324, 325 и 1030, вскрывших газоконденсатные залежи пластов БУ8(1-2) и БУ10(2).
Разведочные и буровые работы в пределах Ен-Яхинской площади с 1971-1980 гг. проводились Уренгойской нефтегазоразведочной экспедицией, позднее до 1985 г. - Верхнепуровской нефтегазоразведочной экспедицией. Общее руководство разведочными работами осуществлялось Главтюменьгеологией.
Работы по доразведке месторождения проводились недропользователем ООО «Уренгойгазпром» (лицензия СЛХ № 00744 НЭ от 21.12.99) с привлечением подрядных организаций. Бурение доразведочных скважин проводилось Верхнепуровской нефтегазоразведочной экспедицией объединения «Уренгойнефтегазгеология», эксплуатационное бурение осуществлялось «Тюменбургазом».
Литолого-стратиграфическая характеристика разреза
Большая часть запасов газа на Ен-Яхинском месторождении находится в газовых шапках. Объемы извлекаемого газа в 7 раз превышают запасы конденсата и в 11 раз запасы нефти. Из этого следует, что в первую очередь была организована добыча конденсатосодержащего газа из залежей. Дальнейшее продолжение разработки месторождения только газоконденсатных частей при истощении пластовой энергии негативно скажется на извлечении запасов нефти.
Залежи Ен-Яхинского месторождения характеризуются сложным геологическим строением с наличием отдельных блоков различных фазовых состояний пластовых углеводородных систем в них. Вследствие чего есть необходимость раздельного рассмотрения методов воздействия на залежь - самостоятельных или же в комбинации.
В настоящее время в нижнемеловом комплексе месторождения осуществляется разработка только газоконденсатных частей залежей пластов БУ8 1-2 и БУ102, которые содержат нефтяные оторочки козырькового типа.
Начальные геологические запасы «сухого» газа и конденсата в этих залежах приведены в таблице 1.

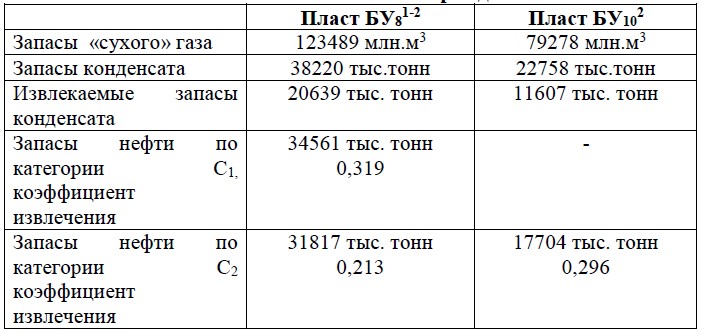

Таблица 1. Запасы Ен-Яхинского месторождения
Таким образом, суммарные извлекаемые запасы жидких углеводородов, подготовленные для промышленного освоения, составляют 43272 тыс. тонн. Наличие столь значительных запасов жидких углеводородов, вызывает необходимость реализации такой системы разработки, которая обеспечила бы максимальное извлечение из недр не только газа, но и достижение утвержденных коэффициентов извлечения конденсата и нефти.
Всего возможно 4 основных варианта разработки Ен-Яхинского месторождения.
Вариант 1 предусматривает модификацию системы ППД с использованием частичного сайклинг-процесса на участках, прилегающих к контуру нефтеносности, а также возможная разработка газовой части в режиме истощения пластовой энергии. При этом стоит учесть, что сложившаяся система размещения газоконденсатных скважин позволяет вовлечь в активную разработку только часть содержащихся в ней газов. При этом если по пласту БУ8 1-2 наиболее полное извлечение запасов возможно за счет последующего использования нефтяного фонда скважин, то по пласту БУ102, уже в настоящее время назрела необходимость добуривания скважин, особенно в восточной части структуры.
Учитывая данное обстоятельство, дополнительно сформированы другие варианты с вовлечением в разработку разведанных запасов углеводородов (кат. С1) нефтегазоконденсатных залежей пластов БУ8 1-2 и БУ102.
Вариант 2 предусматривает разработку газоконденсатных и нефтяных частей залежей в режиме истощения пластовой энергии при добуривании дополнительных газоконденсатных скважин на пласт БУ102 и нефтяных на пласт БУ8 1-2.
Вариант 3 аналогичен варианту 2 по системе размещения и количеству нефтяных и газоконденсатных скважин, но характеризуется разработкой газоконденсатных частей залежей в режиме истощения пластовой энергии, а нефтяных частей с поддержанием пластовой энергии при внутриконтурном заводнении.
Вариант 4 так же аналогичен варианту 2 по системе размещения и количеству нефтяных и газоконденсатных скважин, но предусматривает поддержание пластового давления в залежи пласта БУ81-2, с помощью внутриконтурного заводнения и организации закачки газа в прилегающие к контуру нефтеносности газоконденсатные скважины.
Отличительные характеристики вариантов разработки нефтегазоконденсатных залежей БУ8 1-2 и БУ102приведены в таблице 2.
Для сформированных выше вариантов разработки нефтегазоконденсатных залежей БУ8 1-2 и БУ102 рассмотрены результаты расчетов технологических показателей эксплуатации газоконденсатных частей залежи, отличающиеся способом разработки и количеством скважин для добычи газа и конденсата. Результаты моделирования разработки газоконденсатных залежей с реализацией решений действующего проектного документа при обратной закачке в скважину центрального ряда всего количества добываемого газа сепарации в течение 14 лет, но с началом сайклинг-процесса с 2013 г. (вариант 1), свидетельствуют, что до начала внедрения системы ППД из залежей уже будет отобрано 46,4 млрд.м3 «сухого газа» и 10,0 млн.тонн стабильного конденсата или соответственно 22,9 % и 16,5 % от начальных запасов. За последующий 14 летний период закачки и консервации 65,1 млрд.м3 добытого газа коэффициент конденсатоотдачи возрос до 31,0%, т.е. относительное его увеличение составило 14,5 %, в то время как, за аналогичный период закачки в действующем проектном документе, увеличение коэффициента конденсатоотдачи составило 24,9 %.

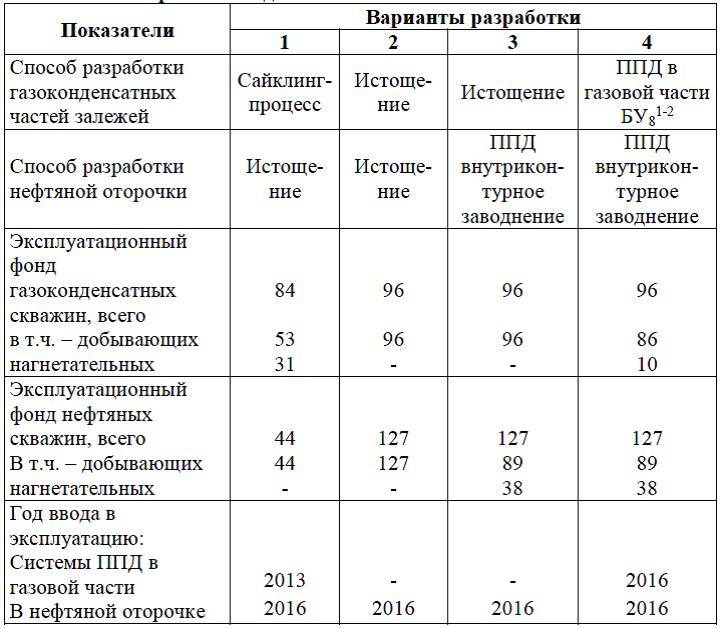

Таблица 2. Отличительные характеристики вариантов разработки нефтегазоконденсатных залежей БУ8 1-2 и БУ102
Геологический разрез Ен-Яхинского месторождения представлен терригенными песчано-глинистыми отложениями мезозойско-кайнозойского платформенного чехла, которые залегают на породах палеозойского складчатого фундамента.
Платформенные отложения представлены породами триасовой, юрской, меловой, палеогеновой и четвертичной систем.
Наиболее изученная часть разреза меловых и палеогеновых отложений Ен-Яхинского месторождения представлена на сводном геологическом разрезе (граф. прил.1, стратиграфическое расчленение и литология нижележащих отложений приводится в описании. Стратиграфия мезозойско-кайнозойских отложений приводится по материалам региональной стратиграфической схемы мезозойских отложений Западно-Сибирской равнины 1991 г.
Глубокие разведочные скважины на Ен-Яхинском месторождении пробурены до глубины 4150 м (скв. 503) и не вскрывают породы фундамента.
На Уренгойской площади сверхглубокой скважиной СГ-6 отложения палеозойского фундамента вскрыты на глубине 7 км. Породы фундамента представлены метаморфизованными аргиллитами и алевролитами.
Отложения триасового возраста представлены нижним, средним и верхним отделами. Нижний отдел включает отложения красноселькупской серии, в нижней части которой залегают эффузивы и эффузивные песчаники, в верхней - переслаивание песчано-алеврито-глинистых пород. Среднетриасовый отдел включает нижнюю часть тампейской серии, состоящей из пурской и нижней части варенгаяхинской свит. Отложения свит представлены терригенными породами. Верхнетриасовый отдел представлен тампейской серией, включающей варенгаяхинскую и витютинскую свиты, которые сложены терригенными породами. Общая толщина триасовых отложений составляет 4-6 км.
Отложения юрского возраста развиты на всей территории месторождения и представлены нижним, средним и верхним отделами. Нижний и средний отдел объединены в заводоуковский надгоризонт, который представлен преимущественно континентальными отложениями. Заводоуковский надгоризонт состоит из береговой, ягельной, котухтинской и тюменской свит.
Береговая свита (J1h+J1s+J1p) состоит из песчаников грубозернистых, гравелитов, конгломератов с подчиненными прослоями глин уплотненных, серых. Отмечаются растительный детрит, остатки листовой флоры. Толщина свиты может достигать 250 м.
Ягельная свита (J1p) представлена глинами аргиллитоподобными, темно-серыми, серыми, от тонкоотмученных до алевролитовых с зеркалами скольжения, с прослоями гравелитистых песчаников, иногда карбонатных. Встречается растительный детрит, отпечатки листовой флоры. Толщина свиты достигает 150 м.
Вышележащая котухтинская свита (J1p+J1t+J2a) делится на нижнюю и верхнюю подсвиты, каждая из которых состоит из двух пачек. Пачка 1 нижней подсвиты характеризуется чередованием песчаников, алевролитов, уплотне- нных глин, прослоями битуминозных. Породы серые, иногда с зеленоватым оттенком, с растительным детритом, корнями, единичные двустворки. Толщина пачки 200-250 м.
В составе пачки 2 (тогурской) преобладают глины уплотненные, темно-серые, иногда с зеленоватым оттенком, с растительным детритом. Отмечаются немногочисленные фораминиферы тоарского уровня, ядра двустворок, филлоподы. Толщина пачки достигает 100 м.
В основании верхней подсвиты котухтинской свиты залегает пачка 1, представленная песчаниками серыми, зеленовато-серыми, чередующимися с алевролитами и уплотненными глинами. Породы иногда каолинизированы, местами появляются гравелиты. Характерны растительный детрит, корневые системы, сидерит. Толщина пачки 100-120 м.
Пачка 2 (радомская). Глины уплотненные, темно-серые, иногда с зеленоватым оттенком, прослоями битуминозные, с прослоями алевролитов и песчаников. Отмечается редкий растительный детрит. Толщина - 70-140 м.
На отложениях котухтинской свиты согласно залегают породы тюменской свиты (J2a+J2в+J2вt).
Тюменская свита подразделяется на три подсвиты - нижнюю, среднюю и верхнюю. Нижняя подсвита представляет собой переслаивание песчаников серых, глинистых с алевролитами и уплотненными глинами серыми, буровато-серыми. Часто встречается обугленный растительный детрит, реже корни растений. Толщина нижней подсвиты составляет 100-170 м.
Для средней подсвиты характерно частое неравномерное переслаивание глин уплотненных, иногда углистых с глинистыми песчаниками, алевролитами, углями. Породы преимущественно серые. Отмечается наличие растительного детрита, обломков углефицированной древесины. Толщина - 90-160 м.
Заканчивается тюменская свита верхней подсвитой, которая представлена переслаиванием уплотненных серых, темно-серых глин, глинистых песчаников, алевролитов, часто с буроватым оттенком, с прослоями углей. Характерен растительный детрит, корневые системы, отмечаются биотурбированные прослои, пирит. Толщина подсвиты колеблется от 100 до 200 м.
Верхнеюрские отложения объединяются в даниловский надгоризонт в составе абалакской и баженовской свит.
Абалакская свита (J3k+J3o+J3km) представлена аргиллитами темно-серыми до черных, алевритистыми, слабослоистыми, с известково-сидеритовыми отложениями, в кровле с присыпкой глауконита. В основании свиты отмечаются песчаники и алевролиты. Толщина отложений абалакской свиты 70-90 м.
Баженовская свита (J3v) представлена аргиллитами темно-серыми с коричневатым оттенком, битуминозными, плитчатыми, массивными и листовыми с чешуей рыб, раковинами пелеципод и аммонитами. В основании разреза, на контакте с аргиллитами абалакской свиты, встречаются единичные включения мангано-кальцитовых с фосфоритом конкреций. Толщина баженовской свиты 9-17 м.
Отложения меловой системы представлены всеми ярусами нижнего и верхнего отделов. При этом согласно стратиграфической схеме меловые отложения объединяются в три надгоризонта: зареченский (берриас, валанжин, готерив, баррем, нижняя часть апта), покурский (верхняя часть апта, альб, сеноман) и дербышинский (турон, коньяк, сантон, кампан, маастрихт).
В основании меловых отложений залегает сортымская свита (K1v), которая делится на 5 толщ.
Толща 1 (подачимовская) представлена глинами аргиллитоподобными, темно-серыми, с горизонтальной микрослоистостью, прослоями слабобитуминозными толщиной от 7 до 30 м.
Толща 2 (ачимовская) содержит в своем составе песчаники серые, часто известковистые, с прослоями аргиллитоподобных глин. Общая толщина ачимовской толщи достигает 190 м.
Для толщи 3 характерны глины аргиллитоподобные, серые, темно-серые, тонкоотмученные и алевритовые, с разнообразными типами слоистости, с линзообразными прослоями песчаников. Обилен обугленный растительный детрит. Толщина - до 500 м.
Толща 4 сложена песчаниками серыми, с прослоями глин аргиллитоподобных, серых, темно-серых, тонкоотмученных и алевритовых, разнообразно слоистых. Характерен обугленный растительный детрит, скопление криноидей. Толщина этой толщи достигает 500 м.
К этой толще приурочены песчаные пласты БУ10-БУ18, в том числе продуктивные пласты БУ10(2) и БУ12(1).
В кровле сортымской свиты залегает глинистая чеускинская пачка, представленная глинами аргиллитоподобными, серыми, темно-серыми, тонкоотмученными и алевритовыми, с единичными пластами песчаников. Присутствует обугленный растительный детрит. Толщина чеускинской толщи составляет 30-40 м.
Тангаловская свита (K1h+K1в+K1a) делится на 3 подсвиты - нижнюю, среднюю и верхнюю. Нижнетангаловская подсвита состоит из глин серых, иногда аргиллитоподобных, чередующихся с песчаниками и алевролитами. Характерен обугленный растительный детрит, обрывки растений, корневидные растительные остатки. К этой подсвите на Ен-Яхинском месторождении приурочены продуктивные пласты БУ8-БУ9. Толщина подсвиты составляет 120-160 м. Перекрывается нижнетангаловская подсвита хорошо выдержанной по всей площади месторождения преимущественно глинистой пачкой "шоколадных" глин. Глины с прослоями серых и темно-серых разностей, оскольчатые. К этой пачке приурочен сейсмогоризонт В1. Толщина 8-15 м.
Среднетангаловская подсвита подразделяется на 4 пачки.
Пачка 1 представлена песчаниками серыми, с прослоями серых глин, иногда слабокомковатых, редко аргиллитоподобных. Характерен обугленный детрит, обрывки растений. В пределах пачки 1 среднетангаловской свиты выделяются пласты БУ3-БУ7, которые на Ен-Яхинском месторождении являются непродуктивными. Толщина пачки 110-150 м.
Пачка 2 (ен-яхинская). Глины серые, с прослоями песчаников. Толщина 20-40 м.
Пачка 3. Песчаники серые, с подчиненными прослоями серых глин, иногда комковатых. Характерен обугленный растительный детрит, обрывки растений. В пределах этой пачки выделяются песчаные пласты БУ1-2, на Ен-Яхинском месторождении непродуктивные. Толщина 40-70 м.
Заканчивается среднетангаловская подсвита пимской пачкой глин серых, аргиллитоподобных с прослоями песчаников толщиной до 40 м.
Верхнетангаловская подсвита представлена песчаниками и алевролитами серыми, чередующимися в сложном сочетании с глинами серыми, иногда зеленовато-серыми, изредка комковатыми, с единичными зеркалами скольжения. Отмечаются редкие прослои аргиллитоподобных глин. Характерен обугленный растительный детрит, остатки флоры, единичные фораминиферы. Подсвите соответствуют пласты АУ6-АУ11. Толщина подсвиты 300-400 м.
Покурская свита (К1ар+К1аl+К1s) условно разделяется на 3 части в соответствии с ярусами.
В пределах аптского яруса она представлена песчаниками светло-серыми, реже серыми, в отдельных прослоях с зеленоватым оттенком, часто каолинизированными, которые чередуются в сложном сочетании с глинами, алевролитами темно-серыми, зеленовато-буровато-серыми. Этой части соответствуют пласты ПК17-ПК22 (условно). Толщина - до 200 м. Альбский ярус нижнего мела представлен крупными пачками глин, глинистых алевролитов, иногда углистых преимущественно темно-серого цвета, в единичных прослоях с зеленоватым, буроватым оттенком, чередующимися в сложном сочетании с песчаниками серыми и светло-серыми, иногда каолинизированными, с окатышами глин в основании отдельных пластов. Породы преимущественно горизонтально-слоистые, слоистость косая и волнистая встречается редко. Характерен растительный детрит, остатки растений, сидерит, единичные пласты бурых углей. Толщина пачки достигает 380 м.
В пределах сеноманского яруса верхнего мела в составе покурской свиты распространены пески уплотненные, песчаники серые, зеленовато-серые, глины алевритистые, темно-серые до серых, нередко углистые. Отмечаются прослои ракушняков, гравелитов и конгломератов, содержащих иногда бобовины бокситов. Характерен растительный детрит, обрывки растений. Пласты ПК1-ПК6. Толщина 200-300 м.
Туронский ярус верхнемелового отдела представлен отложениями кузнецовской свиты (К2t), которая подразделяется на 4 пачки. Пачка 1 толщиной 6-10 м, залегающая в основании свиты, сложена глинами темно-серыми до черных, слабобитуминозными. Она перекрывается пачкой 2, в составе которой выделяются глины зеленовато-серые, алевритистые, мощностью 20-40 м.
Выше залегает более мощная пачка 3 (30-60 м), представленная песками, алевритами зеленовато-серыми, глауконитовыми с прослоями зеленовато-серых алевритовых глин. В кровле кузнецовской свиты залегают глины серые с редкими включениями глауконита, составляющие пачку 4 толщиной 15-20 м.
Коньякский, сантонский и кампанский ярусы сложены породами березовской свиты (К2к+К2st+K2km), в подошве которой залегают песчано-алевролитовые породы, встречаются кремнистые разности. Верхняя часть березовской свиты сложена преимущественно глинистыми породами. Толщина березовской свиты составляет 100-250 м.
В пределах маастрихтского яруса верхнего мела и датского яруса палеогеновой системы выделяется ганькинская свита (К2m + Р1d), сложенная глинами и песчано-алевритовыми породами с преобладанием глин в подошве свиты. Толщина свиты 50-150 м.
Палеогеновая система
В разрезе палеогена выделяются отложения тибейсалинской, люлинворской, тавдинской и атлымской свит.
В нижней своей части тибейсалинская свита (P1) сложена глинами серыми и темно-серыми, слюдистыми с маломощными прослоями песчаников и алевролитов, а в верхней - преимущественно алеврито-песчаными породами. Толщина свиты изменяется от 180 до 320 м.
Люлинворская свита (P2) подразделяется на нижнюю, среднюю и верхнюю подсвиты и сложена глинами опоковидными, алевритистыми с прослоями диатомитовых глин. Толщина свиты 150 — 200 м.
Тавдинская свита (Р2-Р3) представлена песками светло-серыми разнозернистыми с прослоями и линзами глин и гравия. Встречаются прослои бурого угля. Общая толщина юрковской свиты достигает 100 м.
Атлымская свита (Р3) объединяет песчаные отложения континентального генезиса. Породы представлены песками белыми и светло-серыми, плохо отсортиро-
ванными с линзами гравелитов. Характерно обилие каолина в виде заполнителя гнезд, линзообразных прослоев и окатышей. Толщина достигает 100 м.
Четвертичные отложения (Q)
Разрез четвертичных отложений представлен песками, глинами, супесями с включениями гравия и галек, а также древесно-растительных остатков. В верхнем деятельном слое установлены отложения торфяных болот. Толщина четвертичных отложений варьирует от 18 до 140 м.
Тектоника
В соответствии с тектонической картой мезозойско-кайнозойского платформенного чехла (под редакцией И.И.Нестерова, 1991 г.) (рис.2.) Ен-Яхинское поднятие (структура III порядка) наряду с Весеннегородским локальным поднятием осложняет одноименное куполовидное поднятие, входящее в разряд структур II порядка. Ен-Яхинское куполовидное поднятие находится на стыке двух крупных структур – Нижнепурского мегавала субмеридиального простирания и Ен-Яхинско-Песцовой мегаседловины широтного простирания.

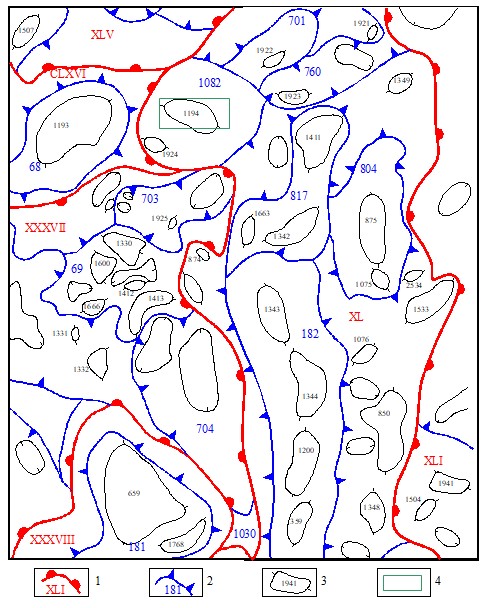

1 - контуры структур I порядка; 2 - контуры структур II порядка; 3 - контуры
структур III порядка; 4 - площадь отчетных работ - Ен-Яхинское к.п.
Рис. 2. Выкопировка из тектонической карты мезозойско-кайнозойского платформенного чехла Западно-Сибирской геосинеклизы (под редакцией И.И.Нестерова, 1991 г.)

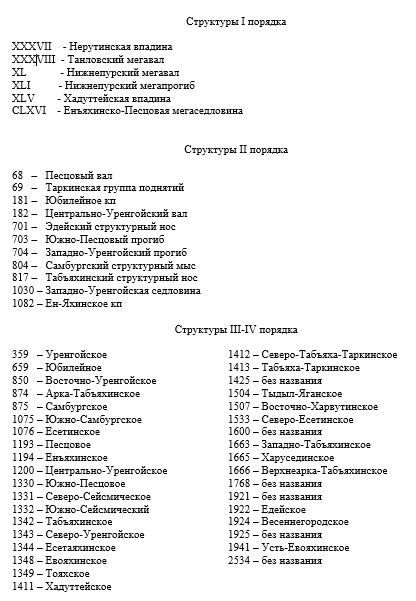

Список структур
Ен-Яхинское куполовидное поднятие граничит с запада с Песцовым валом с замкнутым в его пределах одноименным локальным поднятием. На юге рассматриваемое куполовидное поднятие соседствует с Южно-Песцовым прогибом, входящим в состав Нерутинской впадины. На северо-востоке от Ен-Яхинского куполовидного поднятия находится Эдейский структурный нос и одноименное локальное поднятие.
Отчетная площадь находится в регионе, характеризующимся развитием трех структурно-тектонических этажей (ярусов). Нижний этаж сформирован интрузивными и эффузивными дислоцированными и метаморфизованными породами палеозоя. Промежуточный этаж представлен эффузивными и эффузивно-осадочными отложениями триаса (пермо-триаса), накопившимися в крупных рифтовых прогибах и грабенах. Верхний платформенный структурно-тектонический этаж представлен спокойно залегающими осадочными породами мезозойско-кайнозойского чехла.
По материалам проведенной на Ен-Яхинской площади объемной сейсморазведки закартированы горизонты, характеризующие морфологию всех структурно-тектонических этажей и крупных комплексов.
Построены карты по сейсмическим горизонтам А (кровля пород пермского возраста), Ihd (кровля эффузивов хадырьяхинской свиты, триас), It (кровля триасовых отложений), Т4 (кровля пласта Ю11, котухтинская свита, нижняя юра), Т3 (кровля пласта Ю10, котухтинская свита, средняя юра), Т (кровля тюменской свиты, пласт Ю2), Б (кровля баженовской свиты, верхняя юра), НАч1-2 (кровля пласта Ач1-2, валанжин), НАч1-2 (кровля пласта Ач1-2, ачимовская толща, валанжин), НБУ15 (кровля комплекса БУ15, валанжин), НБУ14 (кровля комплекса БУ14, валанжин), НБУ13 (кровля комплекса БУ13, валанжин), НБУ122 (кровля комплекса БУ122, валанжин), НБУ121 (кровля комплекса БУ121, валанжин), НБУ102 (кровля пласта БУ102, валанжин), НБУ80 (кровля пласта БУ80, готерив), MI (кровля пласта ПК20, апт), Г (кровля пласта ПК1, сеноман).
Ен-Яхинское куполовидное поднятие по кровле пород пермского возраста представляет собой вал, ось которого ориентирована в северо-западном направлении с размерами осей 2.5 х 5.5 км и амплитудой более 140 м, углы падения в пределах южного склона достигают 12°.
По кровле триаса основная положительная структура представлена валом, его размеры: длина 18 км., ширина 6-7 км. Максимальная амплитуда не превышает 120 м. Углы падения на склонах вала не превышает 4°.
Структурный план по кровле средней юры в целом сохраняет морфологические особенности предыдущих комплексов.
Структурный план по кровле верхней юры представлен крупным куполом на западе площади, на востоке - прогибом. Размеры купола: длина 16 км., ширина 16 км. средняя амплитуда около 70 м.
В структурном плане по кровле пласта БУ8(0) практически всю площадь работ занимает крупная брахиантиклиналь, со сводом, смещенным к западу. По изогипсе минус 2860 м размеры брахиантиклинали составляют 26х14 км, максимальная амплитуда – до 50 м. Углы падения не превышают 1.5°
По кровле сеномана свод структуры смещается на северо-запад. Размеры структуры по изогипсе минус 1130 м составляют 25х15 км, максимальная амплитуда – до 35 м. Углы падения не превышают 1.5°
Ен-Яхинская площадь характеризуется широким развитием дизъюнктивной тектоники. Тектонические нарушения в разнообразной форме проявляются в палеозойском основании, промежуточном этаже и осадочном чехле.
В неокомском интервале на Ен-Яхинском месторождении выделяются три наиболее выраженных нарушения.
Самой протяженной разломно-трещинной зоной является линеамент, проходящий с северо-запада на юго-восток (около скв. 470, 461, 8548, 477,450). С севера-востока на юго-запад протягиваются два линиамента: первый - около скважин 466, 152, 141. Он отделяет западную часть залежи от центральной. Второй – около скважин 494, 493, отделяя восточную часть (скв. 484, 450, 471, 500, 494).
Однако отмечается, что смещение пластов по плоскостям дизъюнктивов в среднем не превышает 5 м. Из-за непостоянства волновой картины в области тектонических деструкций структурные карты представлены не в разломном, а пликативном варианте. Предполагается, что разрывные нарушения преимущественно изолирующие. Наличие их, а также их свойства рекомендуется проверить методами площадных газогидродинамических исследований.
Результаты геолого-геофизических исследований
К настоящему времени на территории Ен-Яхинского месторождения, входящего в состав Уренгойского района, выполнен значительный объем геофизических исследований. Геологоразведочные работы проводились в соответствии с принятой стадийностью.
На первом этапе 1948-1964 гг. выполнялись магнито-гравиметрические и электроразведочные работы, геологическая и геоморфологическая съемка. Это позволило установить общие закономерности строения земной коры и получить сведения о распространении многолетней мерзлоты, составить геологические и геоморфологические карты, оценить глубину до поверхности складчатого фундамента. Электроразведкой МТП выявлен Нижне-Пурский мегавал, который был подтвержден работами сп 37/64, 22/65.
Второй этап включал в себя поиск перспективных структур на нефть и газ и их подготовку к глубокому бурению. До 1972 г. выполнялось в основном одноточечное непрерывное сейсмопрофилирование, а затем сейсморазведочные работы методом МОВ ОГТ с кратностью 6 и 12. По результатам комплексной оценки данных КМПВ (сп 25/74-75, сп 25/77-78) и МОГТ (сп 37/77-78, 41,33/79-80) была установлена общая мощность платформенных отложений - более 7 км, выделены трехкилометровая толща отложений тампейской (триас) и заводоуковской (нижняя - средняя юра) серий, а также пятикилометровая толща палеозойских образований, относящихся к промежуточному осадочному этажу.
Ен-Яхинское куполовидное поднятие было выявлено в результате проведенных в 1967-1969 гг. региональных и площадных сейсморазведочных работ. В 1971 г. оно было подготовлено к глубокому бурению по меловым отложениям. Работами МОВ ОГТ 1977-1980 гг. М 1:100 000 было уточнено геологическое строение низов неокомской толщи, а также были прослежены отражающие границы в разрезе отложений нижней и средней юры, от кровли промежуточного эффузивно-осадочного комплекса и кристаллического фундамента. Бурение скважины 463 и выполнение в ней комплекса ВСП позволило оценить скоростные характеристики разреза и осуществить привязку отражающих горизонтов к разрезу скважин.
Следующий этап детализационных работ начался в 1990 г. Основные детальные работы на Ен-Яхинской площади были выполнены сп 74/91-93 Полярной геофизической экспедиции Работы выполнялись по системе 48- и 24-кратного профилирования МОВ ОГТ с плотностью сети сейсмических профилей 2 км.
Периферийные части Ен-Яхинского месторождения с целью сочленения с сопредельными территориями изучались методами сейсморазведки регулярно (сп 28/76, 66,67/87-88, 66,69/88-89, 69/90, 50,42,64,28/90-91, 66/92-94). Охарактеризовано месторождение и системой региональных профилей: 1(101)33/13-80, 29/28-86, 28/37-78.
Сейсмокаротажные исследования выполнены в пяти скважинах: 473, 496, 498, 500, 503.
В 1998-2000 гг. Полярной геофизической экспедицией на Ен-Яхинском месторождении были выполнены исследования трехмерной сейсморазведкой (МОВ ОГТ 3D) на площади 400 км2.
Источник: Варианты разработки Ен-Яхтинского месторождения/ Кузнецова Д.Р. Тюмень, 2015
Проблемы реализации проектных решений, направленных на увеличение конденсатоотдачи в условиях разработки Ен-Яхтинского месторождения/ Бочков Р.Г. Тюмень, 2017
Отчет о научно-исследовательской работе «Подсчет запасов углеводородов нижнемеловых отложений Ен-Яхтинского месторождения»/ Ф.Я.Боркун, С.А.Скрылев и др. Тюмень, 2002
