Класс Месторождения:
Тип Месторождения: Нефтяное
Местоположение:
Местность: Болото
Стадия разработки: Добыча
Год открытия: 1964
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 20.09 км²
Гремихинское месторождение

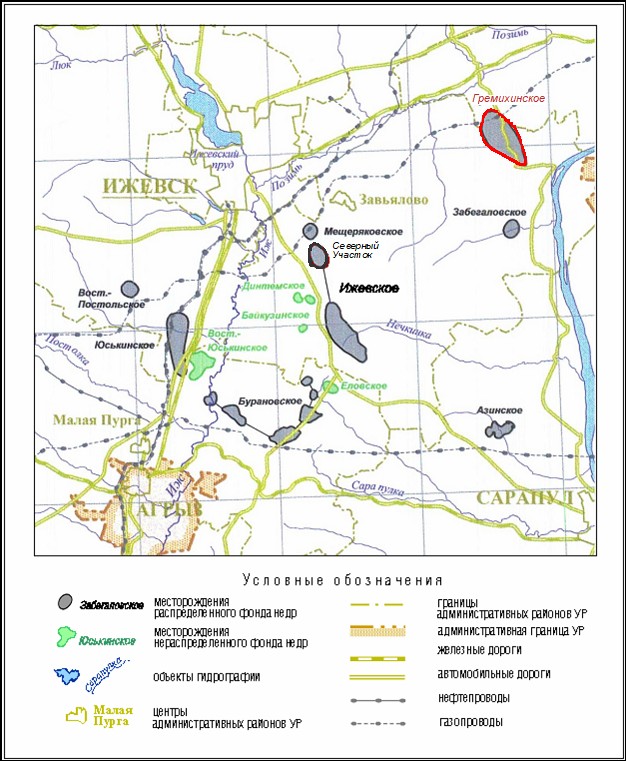

В административном отношении Гремихинское месторождение расположено на территории Завьяловского и частично Воткинского районов Удмуртии, в 27 км к востоку от города Ижевска (Рис.1). На территории месторождения расположены деревни: Молчаны, Колюшево и др. Ближайшие месторождения нефти: Забегаловское, Мещеряковское.
Площадь частично заселена и имеет сеть асфальтированных дорог. В 15 км к северо-западу от месторождения проходит шоссейная дорога Ижевск-Воткинск и в 10 км в этом же направлении - железная дорога с ближайшей станцией Июльское. В 3 км к юго-западу проходит шоссейная дорога Ижевск-Гольяны. В 6-8 км от площади месторождения находится пристань Гольяны на р. Кама.
В орографическом отношении территория месторождения находится в пределах Верхне-Камской возвышенности и представляет собой высокую равнину, глубоко изрезанную сетью оврагов и ручьев. Абсолютные отметки рельефа изменяются от +100 до +217 метров.
Гидрографическая сеть представлена небольшими речками Северная, Докшанка и их притоками, относящимися к бассейну р. Кама.
Климат района континентальный с коротким летом и продолжительной (6 мес.) зимой. Период отрицательных температур начинается в конце октября и заканчивается в первой половине апреля. Среднегодовая температура +2°С, годовое количество осадков около 500 мм.
В районе работ развито сельское хозяйство и нефтедобывающая отрасль, на предприятиях которых занята основная часть населения.
Основу энергетической системы составляют действующие ЛЭП-35 кВт.
Краткая литолого-стратиграфическая характеристика разреза
Геологический разрез на месторождении вскрыт до глубины 2332 м (скв.123R) и представлен отложениями протерозойского, палеозойского и кайнозойского возрастов. Литолого-стратиграфическое расчленение разреза произведено в соответствии с современной унифицированной стратиграфической схемой, применяемой на территории Удмуртии с 2002 г.Сводный геологический разрез представлен в графическом приложении 2. Данные о глубинах залегания основных маркирующих горизонтов, вскрытых поисково-разведочными скважинами, приведены в текстовом приложении 2 (Кн. II).
Архейские отложения на площади не вскрыты. По данным региональных сейсморазведочных работ отложения кристаллического фундамента зафиксированы на глубине 7800 м. Протерозойские отложения осадочного чехла представлены отложениями рифея и венда и вскрыты скважинами 81R, 82R, 123R.
Рифей - R
Породы представлены известняками и доломитами серыми и коричневато-серыми, мелкозернистыми, местами окремнелыми. С кровлей карбонатных отложений рифея связан отражающий горизонт VI.
Вскрытая толщина на месторождении 137 м.
Венд - Vend
Вендские отложения незначительной толщины с резким стратиграфическим несогласием перекрывают отложения рифея. Представлены темно-серыми аргиллитами, брекчиями, конгломератами, гравелитами и песчаниками. К поверхности вендских отложений приурочен отражающий горизонт V.
Толщина 2-24 м.
Девонская система
Девонские отложения представлены породами среднего и верхнего отдела.
Средний отдел - D2
Живетский ярус - D2g
Живетский ярус представлен терригенными отложениями ардатовского и муллинского горизонтов. Породы представлены светло-серыми песчаниками, алевролитами и аргиллитами.
Толщина 54-67 м.
Верхний отдел - D3
Франский ярус - D3f
Коми надгоризонт - D3k
Пашийский горизонт - D3p
Горизонт сложен переслаиванием песчаников светло-серых, мелкозернистых и зеленовато-серых алевролитов с растительными остатками.
Толщина 17-22 м.
Тиманский горизонт - D3tm
Отложения представлены, в основном, аргиллитами зеленовато-темно-серыми, тонкослоистыми с прослоями светло-серых алевролитов и песчаников. К кровле терригенных отложений тиманского горизонта приурочен отражающий горизонт III.
В кровле горизонта прослеживается небольшая карбонатная пачка, толщиной 2-3 м. Породы представлены коричневато-серыми скрытокристаллическими известняками и серыми с зеленоватым оттенком доломитами с зернами пирита.
Толщина 26-28 м.
Российский надгоризонт - D3r
Представлен карбонатными отложениями саргаевского и доманиковского горизонтов.
Саргаевский горизонт - D3sr
Горизонт сложен известняками коричневато-серыми, участками глинистыми, иногда пористыми. В известняках отмечается трещиноватость.
Толщина 8-12 м.
Доманиковский горизонт - D3dm
Отложения представлены известняками коричневато-темно-серыми, скрытокристаллическими, участками переходящими в черные битуминозные известняки.
Толщина 31-34 м.
Донской надгоризонт - D3d
Мендымский горизонт - D3md
Горизонт сложен известняки коричневато-серыми, участками светло-серыми кристаллическими с включениями кальцита.
Толщина 27-37 м.
Воронежский+евлановский+ливенский горизонты - D3vr+ev+lv
Нерасчлененная толща франского яруса представлена известняки серыми до светло-серых, участками окремнелыми с включениями кальцита.
Толщина 229-267 м.
Фаменский ярус - D3fm
Нерасчлененная толща фаменского яруса представлена известняками светло-серыми, скрытокристаллическими, с прослоями белых мелоподобных разновидностей. В подошве залегают доломиты светло-серые, мелкозернистые.
Толщина 128-263 м.
Каменноугольная система
Отложения каменноугольной системы представлены тремя отделами: нижним, средним и верхним.
Нижний отдел -С1
Отдел представлен турнейским, визейским и серпуховским ярусами.
Турнейский ярус - С1t
В предыдущих работах в кровле горизонта выделялся кизеловский горизонт. Стратиграфическая принадлежность этих отложений пересмотрена на основании работы Савельева В.А. "Нефтегазоносность и перспективы освоения ресурсов нефти Удмуртской Республики", 2003 г. Отложения кизеловского горизонта, вследствие размыва в предвизейское время, развиты лишь в южной части Удмуртии. На территории месторождения турнейский ярус представлен черепетским и нерасчлененным малевско-упинским горизонтами.
Малевско-упинский горизонт -C1ml-up
Породы горизонта представлены известняками от светло-серых до коричневато-серых плотных, участками глинистых. В отложениях выделяется пласт- коллектор Ct-IV.
Толщина 19-42 м.
Черепетский горизонт -С1crp
Отложения представлены глинистыми известняками с прослоями аргиллитов. К пористым разностям приурочены пласты- коллекторы: Ct-II и Ct-III. К кровле карбонатных отложений приурочен отражающий горизонт ОГ IIп.
Толщина 11-29 м.
Визейский ярус - С1
Кожимский надгоризонт - С1ok
Бобриковский горизонт - С1bb
Терригенные отложения представлены переслаиванием алевролитов, песчаников и аргиллитов. Песчаники серые, светло-серые и коричневато-серые, мелкозернистые. Местами песчаники сильно пиритизированы. Коллекторами являются слабосцементированные песчаники. Промышленная нефтеносность связана с пластами С-V и C-VI.
Толщина 10-36 м.
Окский надгоризонт - С1ok
Тульский горизонт - С1tl
По литологическому составу тульский горизонт подразделяется на две пачки: нижнюю - терригенную и верхнюю - карбонатную. Карбонатная пачка представлена глинистыми известняками с прослоями аргиллитов и алевролитов, толщиной 7-8 м.
Терригенные отложения представлены переслаиванием алевролитов, песчаников и аргиллитов. Песчаники серые, светло-серые и коричневато-серые, мелкозернистые. Аргиллитами зеленовато-серыми и темно-серыми. Коллекторами являются слабосцементированные песчаники. Промышленная нефтеносность связана с пластами C‑II, C‑III, C‑V, реже C‑I, которая встречается в виде линз.
С кровлей терригенных отложений тульского горизонта связывается опорное отражение ОГ II.
Толщина 21-32 м.
Алексинский+михайловский+веневский горизонты - С1аl+mh+vn
Карбонатные породы нерасчлененной толщи окского надгоризонта представлены серыми и темно-серыми доломитами и известняками светло-серыми до белых, скрыто- и мелкокристаллическими, с прослоями аргиллитов и ангидритов. В подошве выделяются терригенные отложения алексинского горизонта, представленные светло-серыми, мелкозернистыми песчаниками с прослоями аргиллитов и доломитов, толщиной 6-9 м.
Толщина 107-158 м.
Серпуховский ярус - С1s
Отложения представлены светло-серыми до белых мелкокристаллическими известняками и скрытокристаллическими доломитами пористыми и трещиноватыми, с включениями гипса и ангидрита.
Толщина 69-91 м.
Средний отдел - С2
Отложения среднего карбона представлены башкирским и московским ярусами.
Башкирский ярус - С2b
Литологически башкирский ярус представлен в основном известняками, участками кавернозными, с редкими тонкими глинистыми прослоями. Среди известняков различаются песчаниковидные, разнозернистые и пелитоморфные разности. В разрезе башкирского яруса выделяются нефтенасыщенные пласты – коллекторы: А4-1, А4-2, А4-3, А4-4, А4-5, А4-6, А4-7. Основными коллекторами нефти являются песчаниковидные известняки серые и светло-серые, массивные, всегда интенсивно и равномерно насыщенные нефтью.
К кровле башкирского яруса приурочен отражающий горизонт ОГ IIб.
Толщина 67-81 м.
Московский ярус - С2m
Верейский горизонт - С2vr
Горизонт сложен преимущественно органогенно-обломочными и псевдооолитовыми известняками и аргиллитами, с отдельными прослоями алевролитов и доломитов. В разрезе верейского горизонта выделяются пласты-коллекторы В-0, В-I, В-II и В-III, разделенные глинистыми пачками. Промышленная нефтеносность приурочена к пластам В‑II и В‑III. Основными коллекторами являются псевдооолитовые известняки серо-коричневые, песчаниковидные, слабосцементированные.
Нижняя граница горизонта проходит по кровле «чистых» башкирских известняков, верхняя – по подошве карбонатного пласта, залегающего в основании каширского горизонта.
Толщина составляет 47-51 м.
Каширский горизонт - С2 ks
Отложения представлены переслаиванием известняков, доломитов и аргиллитов. Известняки серые, органогенные плотные и пористые. Доломиты от светло-серых до темно-серых, скрытокристаллические, содержат включения гипса и ангидрита.
Толщина 64-74 м.
Подольский горизонт - С2 pd
Представлен чередованием известняков и доломитов. Известняки серые, светло-серые, скрытокристаллические, массивные, местами доломитизированные. Доломиты серые, с включениями гипса.
Толщина 52 - 62 м.
Мячковский горизонт - С2 mс
Отложения горизонта представлены чередованием известняков и доломитов светло-серых, плотных, с включениями гипса и ангидрита.
Толщина 67-83 м.
Верхний отдел - С3
(Нерасчлененные касимовский - С3k+ гжельский - С3g ярусы)
Разрез представлен чередованием светло-серых доломитов, скрытокристаллических, реже мелкокристаллических и известняков с включениями ангидрита.
Толщина 130-160 м.
Пермская система
Пермская система представлена нижним и верхним отделом.
Нижний отдел - Р1
Ассельский ярус - Р1as
Ассельский ярус сложен известняками и доломитами светло- и коричневато-серыми, с включениями и прослойками голубовато-серого ангидрита и гипса.
Толщина 83-106 м.
Сакмарский ярус - Р1s
Разрез представлен сульфатно-карбонатными породами. Известняки серые и светло-серые, органогенные и органогенно-обломочные, с включениями ангидрита и гипса. Доломиты светло-серые и серые, тонкозернистые. Ангидриты голубовато-серые, плотные.
Толщина 120-127 м.
Кунгурский+артинский ярусы - Р1kg+ar
Сложены толщей сульфатно-карбонатных отложений, представленных доломитами с прослоями известняка, ангидрита и гипса. С границей смены терригенных отложений верхней перми на сульфатно-карбонатные отложения нижней перми связан отражающий горизонт I.
Толщина от 48 до59 м.
Верхний отдел - Р2
Отложения представлены терригенными породами уфимского, казанского и татарского яруса: пестроокрашенными песчано-глинистыми отложениями - алевролитами, песчаниками и глинами. В нижней части отдела, глины и алевролиты сильно загипсованы.
Толщина 400-503 м.
Четвертичная система - Q
Отложения представлены делювиальными и аллювиальными образованиями песчано-глинистого состава.
Толщина до 10 м.
Тектоника
В тектоническом отношении Гремихинское месторождение приурочено к Верхнекамской впадине, к внутренней зоне развития ККСП (Рис. 2.). Месторождение расположено между Андреевским и Июльским валами, в пределах Ягано-Гремихинского горста-выступа.
В пределах Гремихинской площади, как и в пределах всей территории Удмуртии, выделяются два структурных комплекса: комплекс фундамента, или консолидированной коры, и комплекс осадочного чехла.
Представления о строении кристаллического фундамента основываются на результатах региональных сейсморазведочных работ по профилю III-III' («Елабуга-Сардай»), расположенному в 8 км северо-западнее площади работ, гравиметрических наблюдений и данных глубокого бурения на сопредельных территориях. По кристаллическому фундаменту площади работ соответствует Воткинская седловина.
Рис. 2. - Тектоническая схема района работ
По данным геофизических исследований фундамент имеет сложное строение и подразделяется на ряд структурных этажей и ярусов. В зоне развития карельского фундамента по данным гравимагнитных съёмок и сейсморазведочных работ выявлены глубинные разломы северо-восточного и северо-западного направлений. Разломы сформировались в верхнем протерозое, активизировались в палеозое, местами в мезокайнозое. Глубина залегания фундамента по данным региональных сейсморазведочных работ составляет около 8 км. Отложения фундамента в районе работ и на ближайших сопредельных площадях глубоким бурением не вскрыты.
Кристаллический фундамент покрыт мощной толщей пород рифейского комплекса, на которых в свою очередь со значительным несогласием залегают породы венда и палеозоя.
Комплекс осадочного чехла делится на структурные этажи, имеющие свои структурно-тектонические особенности. Начало формирования комплекса осадочного чехла относится к байкальскому циклу. Рифейский структурный этаж трансгрессивно и с угловым несогласием перекрывает комплекс кристаллического фундамента. Строение этажа блоковое, по геофизическим данным имеет толщину до 6,2 км. На описываемой площади отложения рифейского комплекса вскрыты скважинами 123R, 81R и 82R. Максимальная толщина рифея вскрыта в скважине 123R и составляет 137 м.
Вторым структурным этажом является вендский, который с большим стратиграфическим и угловым несогласием перекрывает рифейский. Отложения венда имеют несоизмеримо более спокойное залегание, чем породы рифея и в меньшей степени осложнены тектоническими нарушениями. Вскрытая толщина вендских отложений на месторождении составляет от 2 до 24 м, отмечается её увеличение в северо-восточном направлении и полностью выклинивание - в юго-западном направлении. В вендское время начала формироваться структура I порядка - Верхнекамская впадина.
Палеозойский структурный этаж трансгрессивно перекрывает отложения рифейского, местами вендского структурных этажей. Отложения палеозойского осадочного чехла на территории Гремихинской площади представлены породами живетско-пермского возраста. Толщина этажа по данным бурения составляет 2174 м (скв.82R), за пределами месторождения 2330 (скв.8R).
Тектоно-седиментационные процессы франско-фаменского подъяруса привели к формированию Камско-Кинельской системы прогибов (ККСП). В составе ККСП выделяются три структурные зоны: Внутренняя, бортовая и шельфовая. Гремихинский рифогенный массив приурочен к внутренней зоне ККСП. Возраст рифов верхнефранско-фаменский.
К концу фаменского времени был наиболее четко сформирован структурный план, характерный для позднего девона. Амплитуда общих тектонических опусканий в фаменское время была максимальной. Более интенсивно погружались склоны палеосводов и их краевые зоны, где накапливалась мощная толща карбонатных пород, и были благоприятные условия для возникновения над структурными ступенями высокоамплитудных органогенных построек-рифов.
В турнейское время началась компенсация прогибов терригенными породами, сносимыми, предположительно с Северо-Татарского свода. Это привело к появлению в разрезе турнейского яруса терригенно-карбонатной пачки. Терригенные породы заполнили межрифовое пространство. В совокупности наличие рифов и терригенно-карбонатной пачки привело к тому, что практически все структуры по вендским и эмско-нижнефранским отложениям оказались погребенными. Структурный план по поверхности турнейского яруса значительно отличается от структурного плана, например, кровли терригенных отложений франского яруса.
По визейским и более молодым отложениям структурный план территории в целом повторяет структуру турнейского яруса.
Гремихинское поднятие является структурой облекания рифогенного массива франско-фаменского возраста. Тектоническое строение отложений на площади характеризуют опорные отражающие горизонты, отождествленные с кровлей рифейских отложений (ОГ VI), кровлей терригенных отложений тиманского горизонта (ОГ III), кровлей карбонатных отложений турнейского яруса (ОГ IIп), кровлей терригенных отложений тульского горизонта визейского яруса (ОГ II), кровлей карбонатных отложений башкирского яруса (ОГ IIб), кровлей терригенно-карбонатных отложений верейского горизонта (ОГ IIв) и поверхностью карбонатов нижней перми (ОГ I).
По отложениям нижнего и среднего карбона наблюдается резкое увеличение амплитуды и углов падения с глубиной. По кровле башкирского яруса, основного объекта разработки, поднятие представляет собой антиклиналь северо-западного простирания, осложненная структурными выступами. Размеры поднятия по замкнутой изогипсе -1000 м составляют 8,2 × 4,0 км с амплитудой 75 м. По кровле отложений тульского горизонта визейского яруса нижнего карбона поднятие состоит из нескольких куполообразных поднятий, которые оконтуриваются изогипсой -1230 м и имеет размеры 7,3 × 2,5 км, амплитуду до 40 м.
Для Гремихинской структуры характерно совпадение структурных планов пермских, средне- и нижнекаменноугольных отложений и уменьшение амплитуды вверх по разрезу.
Общие сведения о нефтеносности
В соответствии с особенностями тектонического строения, условиями формирования, Гремихинское месторождение относится к Верхнекамской нефтегазоносной области и приурочено к Ижевскому нефтегазоносному району, который занимает центральную и западную части ВКВ и находится в пределах Внутренней зоны ККСП, для которой характерно развитие одиночных рифогенных структур (Гремихинской, Забегаловской и структуры Ягано-Бурановского массива). Залежи нефти приурочены к структуре облекания Гремихинского рифа.
Нефтеносность месторождения приурочена к карбонатным отложениям верейского горизонта, башкирского и турнейского ярусов и к терригенным отложениям визейского яруса. Промышленно нефтеносными являются отложения верейского горизонта (пласты В‑II и В‑III), башкирского яруса (пласты А4-0+1, А4-2, А4-3, А4-4, А4-5, А4-6 и А4-7), тульского и бобриковского горизонтов визейского яруса (пласты C-I+II, C‑III, C‑IV, C‑V и C‑VI, по индексации подсчета запасов 1993 г.- Тл-I, Тл-II, Бб-I, Бб-II, Бб-III). В турнейском ярусе нефтеносность связана с карбонатными коллекторами черепетского (пласт Сt-II+III, по подсчету запасов 1993 г. - кизеловский горизонт) и малевско-упинского (пласт Сt-IV, по подсчету запасов 1993 г.- черепетский горизонт) горизонтов.
По результатам интерпретации сейсморазведочных работ 3D, проведенных в 2010-2011 гг. на месторождении, уточнены структурные построения отражающих горизонтов (Граф. 49-51, папка I) и подсчетные планы продуктивных горизонтов (Граф. 12, 16, 20, 22, 26, 30, 34, 38, 42, 43, папка I). После предыдущего подсчета запасов 1993 г на месторождении пробурено 88 скважин, 24 боковых и 6 горизонтальных стволов.

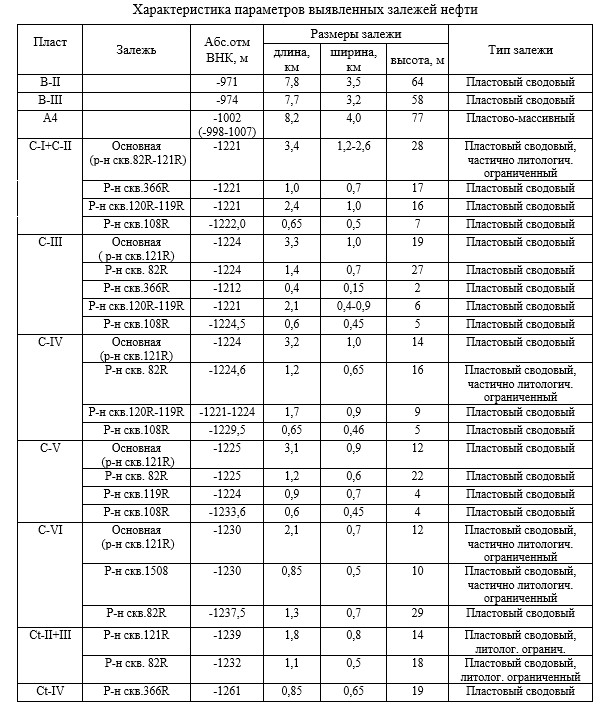

В таблице 1 приводится краткая характеристика выявленных залежей нефти, а также рекомендуемые к утверждению ВНК. Изменения параметров залежей и ВНК, по сравнению с подсчетом 1993 г, связаны преимущественно с изменениями структурного плана, переинтерпретацией ГИС, с результатами бурения и опробования новых скважин, пробуренных после подсчета запасов 1993 г.
Источник: Подсчет запасов и ТЭО КИН Гремихинского месторождения. Кунгурцева В.М., Наговицына Т.Б., Рублевская Е.В., и др.2012
