Класс Месторождения: Крупное
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность: Болото
Стадия разработки: Открытие
Год открытия: 2011
Источник информации: ПП_2021г.
Метод открытия:
Площадь: 824.31 км²
Игнялинское месторождение
Литолого-стратиграфическая характеристика района По данным глубоких скважин, пробуренных в пределах Игнялинского лицензионного участка и на близлежащих Верхнечонском, Вакунайском, Тымпучиканском месторождениях, а также по результатам геофизических исследований и геологической съемки масштаба 1:200 000 и 1:500 000 установлено, что в геологическом строении территории принимают участие образования трёх етруктурно-тектонических этажей, характеризующих определенные этапы развития. Они отделены друг от друга региональными перерывами и угловыми несоглаеиями. Нижний этаж - кристаллический фундамент - характеризует доплатформенный этап развития, средний этаж - домезозойские осадочные образования - характеризует платформенный этап развития, и верхний этаж - мезо-кайнозойские образования - характеризует этап формирования наложенных впадин и прогибов. Слагают геологичеекие разрезы выделяемых этажей отложения протерозойского, палеозойского, мезозойско-кайнозойского и четвертичного возраста (рис. 1).

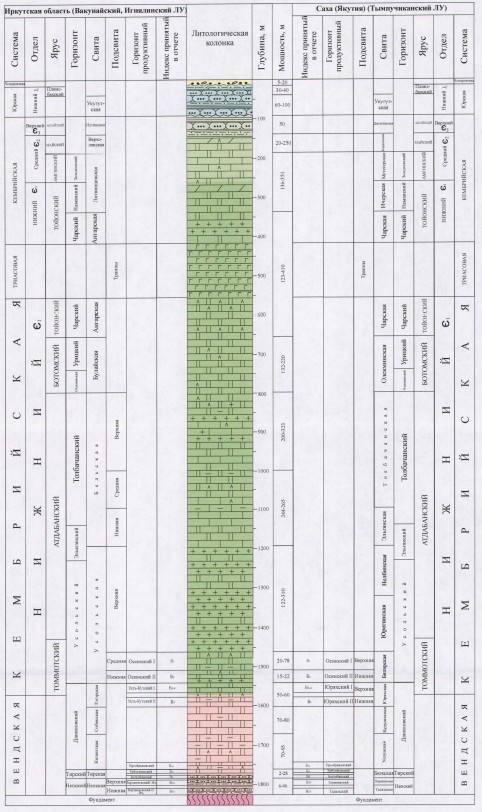

Рис.1. Сводная стратиграфическая колонка подсолевой толщи
АРХЕЙ-НИЖНИЙ ПРОТЕРОЗОЙ
Породы архея-нижнего протерозоя образуют кристаллический фундамент. Они представлены интрузивными образованиями: гранитами, гранито-гнейсами, гранодиоритами. Иногда в верхней своей части породы кристаллического фундамента значительно выветрелые, разуплотнённые. В пределах участка фундамент вскрыт на разных глубинах от 1793 м (а.о.-1341 м) в скважине Западно-Игнялинская-226 до 1689 м (а.о.-1272 м) в скважине Верхнечонская-68.
ВЕНДСКАЯ СИСТЕМА
Подсолевая толща объединяет терригенно-карбонатные отложения венда- нижнего кембрия, представленные породами непской, тирской, катангской, собинской и тэтэрской свит, согласно утвержденной МСК (1988 год) стратиграфической схемы.
Граница между вендскими и нижнекембрийскими отложениями до сих пор не определена и условно проводится в верхней части даниловского горизонта внутри тэтэрской свиты.
Непская свита представлена двумя подсвитами.
Нижняя подсвита непской свиты залегает на поверхности кристаллического фундамента. В нижней части подсвиты, на породах кристаллического фундамента залегает пласт В13 - для территории Игнялинского ЛУ горизонт ВЧ2.
Пласт В13 представлен песчаниками полевошпато-кварцевыми мелкозернистыми в верхних прослоях, средне-крупнозернистыми до гравелитистых в основании. В основании пласта встречаются прослои гравелитов кварц-полевошпатовых, хорошо окатанных, рыхлых на глинистом цементе. Мощность пласта Во в пределах участка меняется от 15 до 30м. Верхняя часть нижненепской подсвиты представлена аргиллито-алевролитовой пачкой, иногда с прослоями песчаников.
Верхняя подсвита непской свиты имеет, также как и нижняя, двучленное строение. Нижняя часть - песчаники пласта В10 - имеет название горизонт ВЧ1.
Пласт В10 представлен песчаниками кварцевыми и полевошпато-кварцевыми серыми, темно-серыми, чаще всего мелко-среднезернистыми. Вверх по разрезу размер зёрен обычно уменьшается, появляются тонкослоистые аргиллиты, алевролиты, переходящие в глинистые тонкозернистые песчаники и слои глинистых пород. В пределах лицензионного участка пласт Вю имеет повсеместное распространение и увеличивает свою мощность в юго-восточном направлении. Мощность пласта Вю меняется от 17 метров до 35 метров (скважина Южно-Чонская №17).
Непская свита имеет минимальную толщину около 30м и максимальную на юго- востоке Игнялинского ЛУ в скважине Южно-Чонекая №17 до 90 метров.
Терригенные отложения непекой свиты со стратиграфическим перерывом перекрываются маломощными карбонатными породами тирской свиты. Выше по разрезу отложения тирской свиты согласно сменяются сульфатно-карбонатными породами даншговского горизонта, в объеме которого выделены катангская, собинская и тэтэрская свиты. Общая мощность отложений - 179-230 м.
Катангская свита, несгласно залегающая на подстилающих породах тнрскон свиты, представлена переслаиванием серых, тёмно-серых, иногда зеленоватых доломитов, глинистых доломитов с ангидрито-доломитами, реже ангидритами. Мощность свиты 70- 95м. В её основании выделен нефтегазоносный горизонт (Б12) мощностью от 13 до 30 м. Горизонт представлен микрофитолитовыми доломитами, иногда с проелоями глинистых доломитов. Доломиты серые, тёмно-серые, кавернозные, ветречаются стилолитовые швы. Породы катангской свиты согласно перекрываются отложениями сабинском сви/иб/. Свита представлена серыми доломитами с прослоями глинистых доломитов, доломито-ангидритов, ангидритов. Мощность свиты 68-78 м.
ВЕНДСКО-КЕМБРИЙСКАЯ СИСТЕМА
Собинская свита согласно перекрывается тэтэрской свитой нерасчлененного венда и (или) кембрия. Тэтэрская свита по литологическим особенностям разделяется на две подсвиты. Нижняя сложена известняками, доломитами серыми, светло-серыми, тёмно-серыми, коричневато-серыми с включениями ангидрита, в нижней части встречаются тонкие прослои глинистых доломитов. Верхняя сложена доломитами с пропластками глинистого, участками ангидритизированного известняка и прослоями мергелей, аргиллитов, часто доломитизированных, переходящих в доломиты глинистые. Доломиты иногда засолонённые, кавернозные, трещиноватые.
В полном объёме свиты выделяется усть-кутский нефтегазоносный горизонт, который делится на два нефтегазоносных пласта и соответствует подсвитам тэтэрской свиты. Пласт Б5 соответствует нижне-тэтэрской подсвите и имеет название нижне-усть- кутский горизонт. Пласт Б3.4 соответствует верхне-теэтэрской подсвите, который имеет название верхне-усть-кутский горизонт. Пласты Б34 и Б5, как и подсвиты, разделены между собой маломощной глинистой, доломито-ангидритовой, реже ангидритовой, перемычкой. Общая мощность свиты от 50 до 60 метров. Пласты Б5 и Б3-4 имеют повсеместное распространение по площади и очень выдержаны, их мощность меняется незначительно: так толщина пласта Б5 изменяется от 15 до 25 метров, а пласта Б3-4 от 25 до 30 метров.
КЕМБРИЙСКАЯ СИСТЕМА
Галогенно-карбонатная (соленосная) толща представлена отложениями нижнего кембрия, к которым относятся галогенно-сульфатно-карбонатные породы усольской, бельской, булайской и ангарской. Свиты согласно залегают относительно друг друга.
Породы усольской свиты согласно перекрывают венд-нижнекембрийские отложения тэтэрской свиты, представленной неравномерным чередованием различной толщины пластов каменной соли и доломитов, с незначительным количеством доломито- ангидритов и известняков. По литологическим особенностям в её составе выделяются три подсвиты: нижняя, средняя и верхняя.
Нижняя подсвита представлена серыми, темно-серыми, иногда коричневатыми, доломитами или известняками. Часто глинистыми, засолоненными, ангидритизированными. В кровле подсвиты выделяется маломощный прослой каменной соли. В подошве выделяется пачка толщиной до 10 метров, сложенная аргиллитами, мергелями и глинистыми доломитами. В пределах нижней подсвиты выделяется подосинскийгоризонт или пласт Б2. Толщина подсвиты изменяется от 15 до 22 метров.
Отложения средней подсвиты по литологическому составу делятся на три пачки. Нижняя -это непроницаемые доломиты, известняки с прослоями ангидритов. Средняя сложена разнозернистыми доломитами, часто трещиноватыми, кавернозными, местами ангидритизированными, с вкраплениями и прожилками битума и прослоями доломитизированных, кавернозных известняков с прожилками и включениями каменной соли. В отложениях этой пачки выделяется осинский продуктивный горизонт (Б1), мощностью от 20 до 70 метров. Верхняя пачка сложена доломитами глинистыми, плотными известняками с прослоями ангидрита. Мощность подсвиты изменяется от 20 до 78 м. Общая мощность усольской свиты в пределах участков изменяется от 320м до 410м.
Бельская свята перекрывает отложения усольской свиты и подразделяется на три подсвиты. Нижняя и средняя подсвиты нередко не расчленяются из-за сходности литологического состава. Они представлены известняками, известковистыми доломитами и доломитами, реже ангидрито-доломитами. Доломиты серые, темно-серые, зеленовато-серые, иногда коричневато-серые участками кавернозные, трещиноватые, глинистые, засолоненные. Суммарная мощность двух подсвит изменяется в нешироких пределах от 244 до 265 м.
Верхняя подсвита представлена переслаиванием белой, розовато-серой, серой, полупрозрачной каменной соли с доломитами глинистыми, засолоненными. Мощность подсвиты 48-148 м.
Булайская свита сложена светло-серыми, серыми, темно-серыми доломитами с прослоями известняков и редкими прослоями ангидрито-доломитов. Мощность 145-220 м.
Ангарская свита сложена доломитами и известняками серыми, темно-, светлосерыми, трещиноватыми, часто ангидритизированными и засолоненными. Мощность свиты изменяется от 41 (скв. Игнялинская-152) до 186 м (скв. Верхнечонская-48), достигая 514 м в СКВ. Южно-Чонская-18. На территории Игнялинского лицензионного участка в ангарской свите вскрыта интрузия траппов в скважине Южно-Чонская-18 мощностью 309 м.
К нижнему и среднему отделам кембрийской системы относятся породы литвинцевской свиты, согласно залегающие на отложениях ангарской свиты. Представлены светло-серыми, серыми доломитами, реже извеетняками и ангидрито- доломитами мощностью от 136 (скв. Верхнечонская-108) до 351 м (скв. Куландинская- 190).
К отложениям среднего и верхнего отделов кембрийской системы относятся верхоленская и илгинская свиты, выходящие на дневную поверхность в присводовых частях антиклинальных складок. Они сложены песчано-глинистыми, мергелистыми и мергелисто-известковыми породами. Их мощность изменяется от 150 до 320 м. В скв. Верхнечонская-106 в отложениях верхлоленской свиты встречена интрузия траппов толщиной до 60 м.
ОРДОВИКСКАЯ СИСТЕМА
Отложения среднего отдела ордовикской системы со стратиграфическим несогласием ложатся на породы верхнего кембрия.
Средний отдел ордовикской системы представлен криволуцкой и чертоовской свитами.
Криволуцкая свита сложена алевролитами, аргиллитами, песчаниками общей мощностью 40-45м.
Чертовская свита представлена аргиллитами и алевролитами с редкими прослоями песчаников. Мощность свиты 30-40 м
В состав среднего и верхнего отделов ордовикской системы входит макаровская свита, представленная аргиллитами, алевролитами с редкими прослоями песчаников. Мощность свиты достигает 100 м.
ЮРСКАЯ СИСТЕМА
К нижнему отделу юрской системы относится укугутская свита, несогласно залегающая на ордовикских отложениях. Представлена слабоецементированными песчаниками, песками, алевролитами, аргиллитами, в основании - галечники. Мощность свиты от 0 до 30 м.
ЧЕТВЕРТИЧНАЯ СИСТЕМА
Четвертичные отложения представлены нижнечетвертичными, среднечетвертичными, верхнечетвертичными и современными отложениями аллювиального, делювиального и элювиального происхождения. Толщина отложений 5- 20 м.
Тектоника
Согласно тектоническому районированию территория подсчета запасов находится в пределах Непского свода, являющегося крупнейшим структурным элементом Непско- Ботуобинской антеклизы (Рис.2).

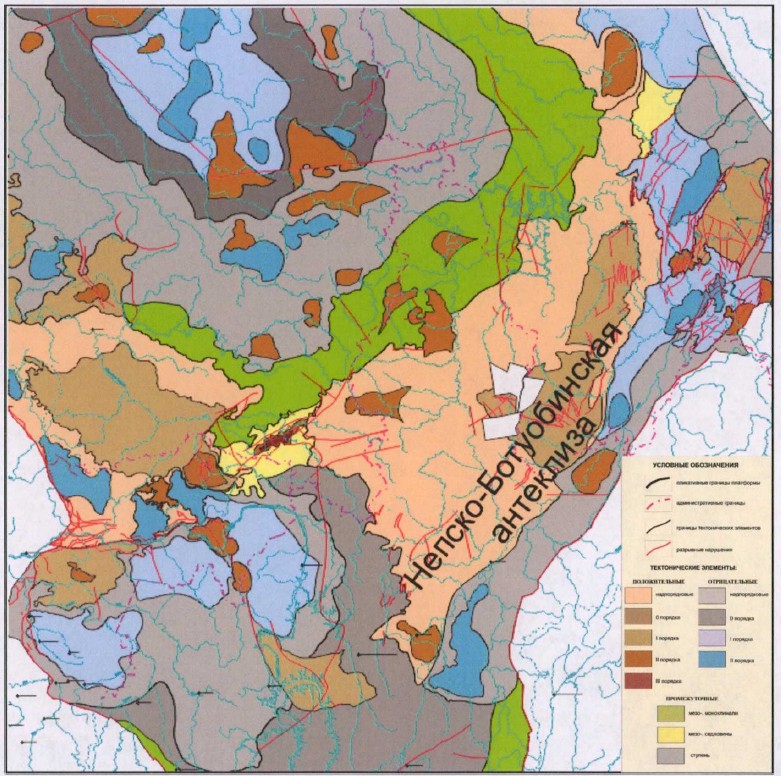

Рис.2.Выкопировка из тектонической карты Лено-Тунгусской нефтегазоносной провинции Сибирской платформы
По результатам предшествующих работ отмечается сложное геологическое строение исследуемой территории. Сделан вывод о блоковом строении земной коры. Границами блоков являются зоны глубинных разломов, проявляющиеся в гравитационном и магнитном полях в виде зон полосовых аномалий.
Фундамент сложен различными по составу интрузивными и метаморфическими образованиями, в верхней части значительно выветренными и образующими кору выветривания толщиной до 10 м.
В пределах лицензионного участка по результатам интерпретации данных сейсморазведки выделено и протрассировано больщое количество разрывных нарущений. В геологической модели приняты только те разломы, которые нащли подтверждение в данных электроразведки, анализе космоснимков и цифровой модели местности, а также увязанные с системой тектонических нарушений Верхнечонского ЛУ. Проявляются они, по-видимому, в связи с незначительной амплитудой (до 5-1 Ом), лишь в нижней терригенной части подсолевого осадочного комплекса, что подтверждается различным гипсометрическим положением межфлюидальных контактов продуктивных горизонтов. В вышележащей карбонатной части подсолевого комплекса разломы будут иметь либо минимальную амплитуду, либо проявятся в виде линейных тектонически ослабленных, возможно, трещинноватых зон.
В осадочном чехле по структурно-литологическим признакам выделяются три комплекса: подсолевой (венд-нижнекембрийский), соленосный (нижнекембрийский) и надсолевой, представленный отложениями средне-верхнекембрийского, ордовикского и юрского возрастов.
Подсолевой комплекс включает в себя терригенно-карбонатные отложения непской, тирской, катангской и тэтэрской свиты до осинского горизонта включительно.
Подсолевые венд-нижнекембрийские отложения являются основной нефтегазоперспективной толщей, несогласно залегающей на поверхности фундамента.
В целом, для лицензионного участка характерно погружение кристаллического фундамента и горизонтов подсолевого комплекса по склону Непского свода в юго- западном направлении со средним градиентом до 3.5 м/км, при этом толщина терригенных отложений увеличивается в юго-восточном направлении от 33 м в скв. Западно-Игнялинская №2 до 86м в скв. Южно-Чонская №18. Вышеизложенное указывает на существенную перестройку структурного плана подсолевого комплекса,
произошедшую в среднепалеозойско-мезозойское время. Формирование современного Непского свода повлекло за собой как оживление более древней системы разломов фундамента северо-восточного простирания, связанных со ступенеобразным погружением юго-восточного склона палеоантеклизы в сторону Предпатомского прогиба, так и формированием более молодых разломов северо-западного простирания.
Моноклинальное погружение отложений подсолевого осадочного комплекса в юго- западном направлении, установленное сейсморазведкой, подтверждается данными бурения глубоких скважин.
Трапповый магматизм в пределах участка имеет локальное, незначительное проявление в солевой и надсолевой осадочных толщах. В северо-западной и северной частях участка на границе с Верхнечонским нефтегазоконденсатным месторождением наблюдаются небольшие по площади заливообразные внедрения недифференцированной пластовой трапповой интрузии раннетриасового возраста, прослеживаемые до скв. и в скважине Верхнечонская-106. В обоих скважинах трапповый силл толщиной около 60 м залегает в кровле верхоленской свиты. Севернее скв. Западно-Игнялинская-226 на границе лицензионного участка он уже прослеживается в виде небольших по площади пятен на дневной поверхности.
В юго-восточной части участка, в поле отсутствия траппов аномально проявляется трапповая интрузия в скв. Южно-Чонская-18, залегающая в ангарской свите. Данное обстоятельство и значительная толщина (309м) интрузии указывает на то, что скважина вскрыла не пластовое тело, а дайку.
Интерпретация разрывных нарушений по материалам пространственной сейсморазведки ЗД имеет первостепенное значение, т.к. именно разломы при отсутствии структурного фактора могут контролировать расположение залежей УВ. Не меньшее значение на экранирование залежей оказывают литологические и литолого-тектонические барьеры.
Нефтегазоносность
По схеме нефтегазогеологического районирования территория подсчета запасов расположена на высокоперспективных землях Непско-Ботуобинской нефтегазоносной области Лено-Тунгусской нефтегазоносной провинции (рис. 3).
Лицензией ИРК 02568 HP от 02.07.2008г на право пользования недрами Игнялинского месторождения владеет ООО «Газпромнефть-Ангара».

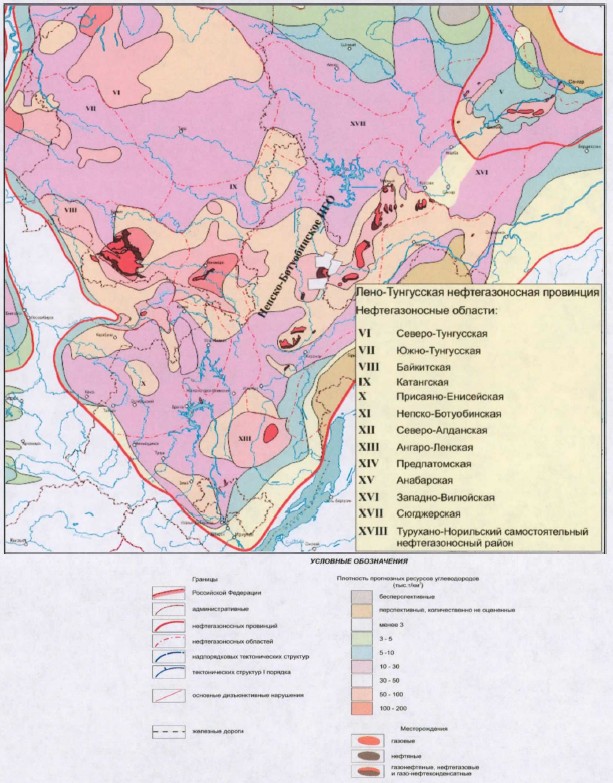

Рис.3.Выкопировка из схемы нефтегазоносности Сибирской платформы
Нефтегазоносность района впервые была доказана в 1971г. получением промышленного притока газа из Преображенского горизонта при испытании скважины №106 Преображенской площади. К настоящему времени Непско-Ботуобинская НГО является одной из наиболее изученных нефтегазоносных областей Лено-Тунгусской НГП, в пределах которой открыто 26 месторождений нефти и газа. Залежи углеводородов приурочены к осинскому (Б)), усть-кутскому (Б34.5), Преображенскому (Б12) горизонтам карбонатного венд- нижнекембрийского комплекса и горизонтам Вз, В5, Вю, Во вендского терригенного комплекса. Притоки нефти и газа получены также из атовского и христофоровского горизонтов карбонатного нижнекембрийского комплекса. Среди месторождений НГО открыты: гигантское Чаяндинское, крупные Среднеботубинское, Верхнечонское,Талаканское, и Верхневилючанское.
Для рассматриваемой территории характерны залежи тектонически и литологически экранированного типа.
По результатам интерпретации данных сейсморазведки выделено и протрассировано большое количество разрывных нарушений. В геологической модели приняты только разломы, которые нашли подтверждение в данных электроразведки, анализе космоснимков и цифровой модели местности, а также увязаны с системой тектонических нарушений Верхнечонского ЛУ. Игнялинское месторождение поделено на блоки, которые пронумерованы с I по VII.
В каждом выделенном тектоническом блоке по результатам анализа испытаний скважин и интерпретации материалов ГИС в интервалах продуктивных и перспективных горизонтов определены (с различным уровнем достоверности) межфлюидные контакты. При определении межфлюидных контактов основной упор делался на результат испытаний скважин.
Источник: «Оперативный подсчет начальных геологических и извлекаемых запасов углеводородов по результатам поискового и разведочного бурения на Игнялинском месторождении». Прохоров В.Л., 2014, СПб
