Иктехское нефтегазоконденсатное месторождение
Иктехское нефтегазоконденсатное месторождение открыто в 1984 году. В административном отношении месторождение расположено на территории Ленского и Мирнинского районов Республики Саха (Якутия), в 90 км южнее г. Мирный и в 161 км севернее г. Ленск, в границах Иктехского лицензионного участка (в пределах которого также расположено еще Бесюряхское газовое месторождение).
В тектоническом отношении Иктехский ЛУ расположен в зоне сочленения Вилючанской седловины с Мирнинским выступом Непско-Ботуобинской антеклизы. Западная часть участка находится на восточном окончании Мирнинского выступа (структуры II порядка в составе Непско-Ботуобинской антеклизы).
Промышленно нефтегазоносным на Иктехском месторождении является юряхский горизонт венд-нижнекембрийских отложений.
Лицензия на право пользования недрами с целью геологического изучения, разведки и добычи углеводородного сырья на Иктехском участке (ЯКУ 15872 НР) принадлежит ООО «ИНК» и выдана 16 апреля 2015 года сроком до 28 февраля 2038 года.
Запасы нефти Иктехского нефтегазоконденсатного месторождения были поставлены на Государственный баланс в оперативном порядке (протокол утрачен), в ГКЗ запасы не утверждались.
По состоянию на 01.01.2019 г. запасы УВ Иктехского нефтегазоконденсатного месторождения на Государственном балансе РФ числятся в следующем количестве:
-нефть: по категории С2 (геол./извл.) – 34807/6248 тыс. т
-свободный газ: по категории С1 – 6201 млн. м3
по категории С2 – 10535 млн. м3
-конденсат: по категории С1 (геол./извл.) – 161/147 тыс. т
по категории С2 (геол./извл.) – 273/248 тыс. т
Стратиграфия
В основу расчленения разрезов скважин положена стратиграфическая схема, разработанная специалистами ПГО «Ленанефтегазгеология» и СНИИГГиМС на основании имеющихся фаунистических данных и корреляции промыслово-геофизических характеристик скважин.
Данная схема утверждена Межведомственным региональным стратиграфическим совещанием по венду и кембрию внутренних районов Сибирской платформы (Новосибирск, 1986 г.).
В геологическом строении изучаемой территории, выделяются два структурных этажа –кристаллический фундамент (протерозойские образования) и осадочный чехол, который в пределах Иктехского нефтегазоконденсатного месторождения представлен отложениями венда, трех отделов кембрия и нижним отделом юры. Сложен осадочный чехол терригенными, карбонатными, галогенными, сульфатно-карбонатными породами.
Протерозой (PR)
В пределах Иктехского НГКМ кристаллический фундамент вскрыт в трех скважинах (650, 651, 144-01) в пределах 10-31 м, наибольшая глубина залегания пород фундамента 2450 м в скв. 651. Кристаллический фундамент представлен биотитовыми, биотит-амфиболовыми, биотит-роговообманково-диопсидовыми, биотит-эпидотовыми гнейсами, биотитовыми плагиогнейсами, плагиогранитами, чарнокитом, гранодиоритом, кварцевым диоритом.
Абсолютный возраст пород фундамента, определенный калий-аргоновым методом в Вилючанской седловине, составляет 603-2472 млн. лет.
Венд (V)
Согласно разработанной стратиграфической схеме Иктехское нефтегазоконденсатное месторождение по литолого-фациальным особенностям отложений венда входит в Вилючанскую сейсмо-фациальную зону (Рис. 1.)
Рис.1. Сопоставление особенностей отложений нижнего венда в Ботуобинской, Нюйской и Вилючанской сейсмо-фациальных зонах (Мельников Н.В. СНИИГГиМС, 2009 г.)
На Иктехском месторождении в отложениях нижнего венда выделяются снизу вверх: талахская, бесюряхская, ынахская, харыстанская свиты, верхнего венда – иктехская серия, которая представлена бюкской, успунской и кудулахской свитами.
Хоронохская свита (V hrn) залегает со стратиграфическим перерывом на породах фундамента. Сложена светло-серыми кварцевыми песчаниками с хорошей сортировкой и окатанностью обломочного материала, и тонкими прослоями сероцветных аргиллитов и алевролитов. Толщина от 0 до 74 м.
Талахская свита (V tl) залегает с перерывом на хоронохской, в разрезах скв. 650, 651 залегает на фундаменте. Сложена пестроокрашенными песчаниками с прослоями алевролитов и аргиллитов, в подошвенной части гравеллиты. Иногда в нижней части присутствует мергель доломитовый. Верхняя граница свиты постепенная. По комплексам акритарх относится к венду. Толщина от 73 до 100 м.
Бесюряхская свита (V bs) согласно залегает на талахской. Сложена доломитами сероцветными, часто с коричневатым оттенком и прослоями известняков. В верхней части свиты присутствуют прослои аргиллитов и мергелей, отмечены линзы конгломератов, отмечаются прослои среднезернистого кварцевого песка. По комплексу акритарх, водорослей и микрофитолитов относится к венду. Толщина свиты в Вилючанской зоне 46-120 м, на Иктехском участке – 10-68 м.
Ынахская свита (V in) без видимого перерыва залегает на бесюряхской. Сложена пестроокрашенными аргиллитами, мергелями доломитовыми, прослоями доломитов, очень редко известняков доломитизированных, окремненных. По комплексу акритарх, микрофитолитов и известковых водорослей относится к венду. Толщина составляет 53-79м.
Харыстанская свита (V hr) сложена аргиллитами, алевролитами зеленовато-серыми и темно-серыми с прослоями сероцветных, иногда с коричневатым, буроватым или зеленоватым оттенком песчаников и линзами мелкогалечных глинисто-карбонатных конгломератов. Отмечаются единичные тонкие прослои темно-серых глинистых доломитов. По комплексу акритарх относится к венду. Толщина свиты изменяется от 0 до 70 м.
Иктехская серия
Вышележащие отложения, объединенные в иктехскую серию, залегают с перерывом на различных горизонтах харыстанской свиты. В составе иктехской серии выделяются: бюкская, успунская и кудулахская свиты.
Бюкская свита (V buk) подразделяется на две подсвиты: нижнюю и верхнюю.
Нижняя подсвита (V buk1) (ботуобинская толща) сложена алевролитами и аргиллитами, с песчаниками в основании. В верхней части часто присутствуют доломитовые песчаники, граница с вышележащей подсвитой постепенная. Толщина подсвиты составляет 0-10 м.
Верхняя подсвита (V buk2) по литологическим особенностям подразделяется на три толщи, снизу вверх: телгеспитскую, торсальскую, аянскую.
Телгеспитская толща состоит из доломитов, ангидрито-доломитов, прослоев ангидрита, доломитовых мергелей и аргиллитов. В основании часто отмечаются строматолитовые доломиты, иногда доломиты песчанистые.
Торсальская толща сложена каменной солью с прослоями доломитов, часто ангидритизированных, доломитовых мергелей и аргиллитов.
Аянская толща представлена доломитами, доломито-ангидритами, ангидрито-доломитами, ангидритами с прослойками аргиллитов.
Толщина всей бюкской свиты в Вилючанской зоне составляет 180-269 м, в Ботуобинской зоне – 128-176 м.
Успунская свита (V us) залегает на верхней подсвите бюкской свиты иктехской серии. Сложена сероцветными с коричневатым или зеленоватым оттенком глинистыми доломитами, доломитовыми мергелями и аргиллитами, прослоями доломитов ангидритизированных. Толщина свиты 70-106 м.
Кудулахская свита (V kd) сложена сероцветными доломитами, глинистыми доломитами и известняками, иногда ангидритизированными, прослоями доломитовых мергелей и аргиллитов. Количество глинистого материала по сравнению с подстилающими отложениями значительно сокращается. Толщина свиты составляет 90-125 м.
По решению МРСС (г. Новосибирск,1986 г.) кудулахской свитой заканчиваются отложения, относимые к венду, вышезалегающая юряхская свита датируется вендом и (или) кембрием.
Венд и/или кембрий (V-Є)
Юряхская свита (V-Є jh). По литологическим особенностям подразделяется на две подсвиты, нижнюю и верхнюю.
Нижняя подсвита (V-Є jh1) представлена известняками и доломитами серыми со слабым коричневатым оттенком, с включением кристаллов ангидритов. В нижней части подсвиты иногда отмечаются тонкие прослои глинистых доломитов, к подсвите приурочен пласт Ю-III юряхского продуктивного горизонта, из которого на Иктехской площади получен промышленный приток газа. Толщина подсвиты 16-29 м.
Верхняя подсвита (V-Є jh2) сложена доломитами часто известковистыми, участками глинистыми, известняками, иногда доломитовыми, с прослоями доломитовых мергелей и аргиллитов. В подошве отмечается пачка толщиной 10-15 м, сложенная глинистыми доломитами, мергелями и аргиллитами.
Известняки и доломиты серые, темновато-серые, с коричневатым или зеленоватым оттенком, иногда водорослевые. Аргиллиты и мергели серого и темно-серого цвета иногда с зеленоватым или коричневатым оттенком. Толщина подсвиты 54-64 м.
К подсвите приурочены пласты Ю-I и Ю-II юряхского продуктивного горизонта. Юряхская свита содержит строматолиты, известковые водоросли, микрофитолиты и скелетную проблематику, по которым относится к венду и (или) кембрию.
Толщина юряхской свиты изменяется от 74 до 90 м.
Кембрий (Є)
Граница кембрийских и вендских отложений проходит внутри юряхской свиты. Таким образом, верхняя часть юряхской свиты относится к кембрийской системе. Нижнекембрийские отложения представлены билирской, юрегинской, нелбинской, эльгянской, толбачанской, олекминской, чарской свитами.
Нижний кембрий (Є1)
Нижний кембрий представлен томмотским, атдабанским, ботомским, тойонским ярусами.
Томмотский ярус представлен билирской свитой.
Билирская свита (Є1 bl) За стратотип свиты принят разрез скв. 10 Среднеботуобинской в интервале 1463-1539 м. По литологическим особенностям подразделяется на две подсвиты.
Нижняя подсвита (Є1 bl1) сложена доломитами с прослоями аргиллитов и мергелей. В подошве выделяется пачка толщиной до 10 м, представленная аргиллитами, мергелями и глинистыми доломитами. Доломиты светло-серые, серые, темновато и коричневато-серые, часто известковистые, реже глинистые, водорослевые с редкими стилолитами. Аргиллиты темно-серые, зеленовато-серые, прослоями ангидритизированные.
К отложениям подсвиты приурочен пласт О-I осинского продуктивного горизонта. Толщина подсвиты от 25 до 32 м.
Верхняя подсвита (Є1 bl2) представлена известняками и доломитами с подчиненными прослоями мергелей и аргиллитов. Известняки серые, светло- и темно-серые с коричневатым и розоватым оттенком, неравномерно доломитизированные, часто водорослевые. Доломиты серые, темно- и светло-серые, неравномерноизвестковистые, участками окремненные, глинистые, ангидритизированные, прослоями кавернозно-пористые. Аргиллиты в виде тонких прослоев, зеленовато-серые. Толщина подсвиты 42-47м.
Атдабанский ярус представлен юрегинской, нелбинской, эльгянской, толбачанской свитами.
Юрегинская свита (Є1 jr) cложена каменной солью и пачками переслаивания доломитов глинистых, аргиллитов и мергелей, отмечаются пластовые интрузии диабазов толщиной 60-120 м. Палеонтологических остатков не обнаружено. Толщина свиты от 239 до 350 м. Перекрывается нелбинской свитой.
Нелбинская свита (Є1 nb) сложена доломитами с прослоями мергелей и аргиллитов, в некоторых разрезах присутствуют тонкие прослои каменной соли. Доломиты сероцветные с зеленоватым или коричневатым оттенками, неравномерно глинистые с примесью алевритового материала, мелко-, тонкозернистые, неяснополосчатые с обильным распыленным пиритом, иногда брекчированные, кавернозно-пористые, ангидритизированные. Палеонтологических остатков в свите не обнаружено. Перекрывается эльгянской свитой. Толщина свиты 50-63 м.
Эльгянская свита (Є1 el) сложена доломитами и известняками с редкими тонкими прослоями глинистых доломитов и реже аргиллитов. Доломиты серые, темно-серые, иногда с коричневатым или желтоватым оттенком, часто известковистые, битуминозные, водорослевые. Известняки темно-серые, битуминозные, часто водорослевые, иногда глинистые. Толщина свиты 53-64 м.
Толбачанская свита (Є1 tb) сложена каменной солью, доломитами, доломитами глинистыми, прослоями аргиллитов и доломитовых мергелей. В нижней части присутствуют прослои известняков и известковистых доломитов. Каменная соль в основной массе присутствует в верхней части, к нижней приурочены отдельные пласты. Свита подразделяется на две подсвиты: нижнюю безсолевую и верхнюю соленосную. Толщина свиты 258-403 м.
Ботомский ярус представлен олекминской свитой.
Олекминская свита (Є1 ol) сложена известняками и доломитами. Известняки темно-серые и серые, водорослевые, скрыто кристаллические, битуминозные, иногда доломитистые. Доломиты серые, темно-серые, коричневатые, мелкозернистые, иногда окварцованные, слабо глинистые, часто известковистые водорослевые и обломочные, битуминозные, кавернозно-пористые, иногда присутствует ангидрит в виде редких мелких пятен. В породах свиты определены трилобиты олекминского горизонта. Толщина свиты изменяется от 81 м до 111 м.
Тойонский ярус представлен чарской свитой.
Чарская свита (Є1 čr) сложена каменной солью, доломитами глинистыми, мергелями доломитовыми и прослоями известняков. Толщина от 280 до 409 м. Перекрывается ичерской свитой.
Нижний-средний кембрий (Є1 -2)
Тойонский-амгинский ярусы
Ичерская свита (Є1-2 ič) сложена известняками и доломитами. Известняки темно-серые до черных, коричневато-серые, серые мелко-среднекристаллические, часто фитолитовые, битуминозные, иногда доломитистые, участками кавернозно-пористые, волнисто-слоистые за счет примазок черного глинисто-органического вещества. Отмечаются гнезда крупнокристаллического кальцита. Доломиты серые, коричневато-серые мелкокристаллические, иногда водорослевого облика, участками известковистые, иногда присутствует ангидрит. Толщина свиты 41-62 м. Перекрывается метегерской свитой.
Средний кембрий (Є2)
Амгинский ярус
Метегерская свита (Є2 mt) сложена глинистыми доломитами, мергелями доломитовыми, аргиллитами, карбонатными брекчиями с прослоями известняков. Доломиты серые, светло-серые, желтовато-, коричневато-, зеленовато- и голубовато-серые, глинистые, иногда известковистые, кавернозные, ангидритизированные, часто породы загипсованы. Мергели доломитовые и аргиллиты темно-зеленовато-и коричневато-серые, тонкослоистые. Толщина от 110 до 137 м. Свита перекрывается с перерывом породами верхоленской свиты (серии).
Решением Межведомственного регионального стратиграфического совещания (г. Новосибирск, ноябрь 1986 г.) верхоленская свита переведена в ранг серии, а выделяемые ранее подсвиты – в ранг свит с самостоятельными названиями.
Средний и верхний кембрий
Майский-аксайский ярусы
Верхоленская серия
По литологическим признакам подразделяется на три свиты: нижнюю, среднюю и верхнюю. Снизу вверх свиты названы соответственно: бордонская, джуктинская и чарголская. В разрезах скважин Иктехского месторождения присутствует бордонская свита.
Бордонская свита (Є2-3 br) состоит из мергелей доломитовых, аргиллитов и редких прослоев алевролитов. Породы в основном красноцветные, редко отмечаются прослои и пятна зеленоцветных. Толщина изменяется от 77 до 149 м. Решением МРСС (г. Новосибирск, ноябрь, 1986 г.) свита отнесена к верхам майского яруса. Перекрывается отложениями укугутской свиты ранней юры.
Юрская система (J), нижний отдел
Иктехское месторождение входит в Вилюйскую структурно-фациальныю зону, в которой выделяются укугутская, тюнгская, сунтарская и якутская свиты юрской системы.
В разрезах скважин рассматриваемого месторождения встречаются отложения укугутской свиты (J1 uk), которые со стратиграфическим перерывом залегают на породах верхнего кембрия. В основании свиты – конгломераты, выше сложена переслаиванием песков, алевритов, глин, известняков. Толщина от 60 до 174 м.
Четвертичные отложения (Q)
Со стратиграфическим несогласием залегают на породах укугутской свиты нижней юры и представлены суглинками, глинами, песками, галькой различного петрографического состава. Распространены в долинах рек. Толщина составляет 0-15 м.
Тектоника
В тектоническом плане Иктехская структура расположена в зоне сочленения Вилючанской седловины с Мирнинским выступом Непско-Ботуобинской антеклизы (Рис. 2).

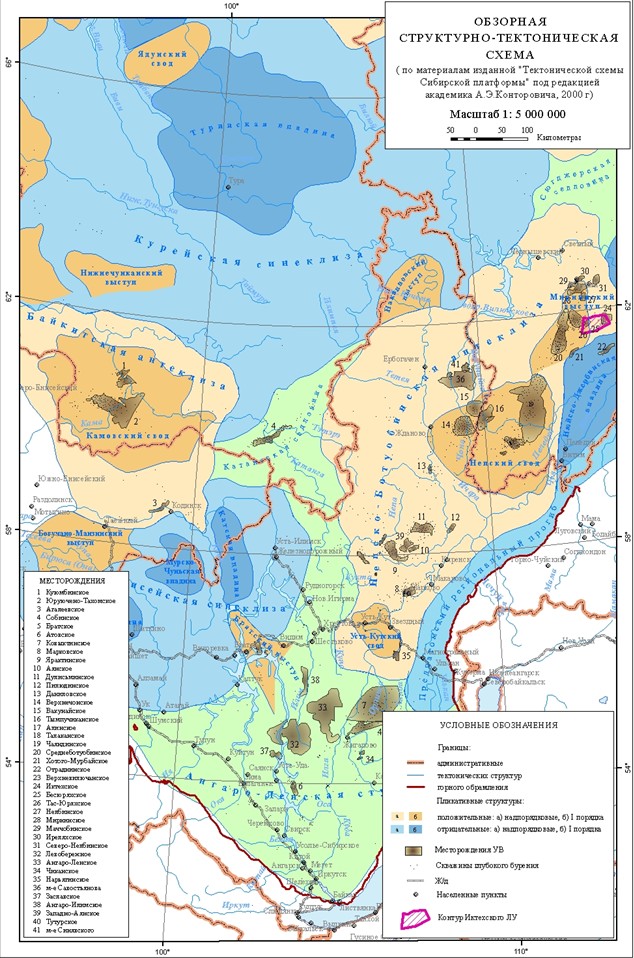

Рис.2. Обзорная структурно-тектоническая схема (под ред. А.Э. Конторовича, 2000г.)
От расположенной западнее моноклинали она отделена узким, по-видимому, приразломным прогибом северо-восточного простирания, а от Верхне-Вилючанской складки на востоке – мощным разломом, протягивающимся в пределы Ыгыаттинской впадины, и вытянутым в этом же направлении прогибом (Рис. 3).

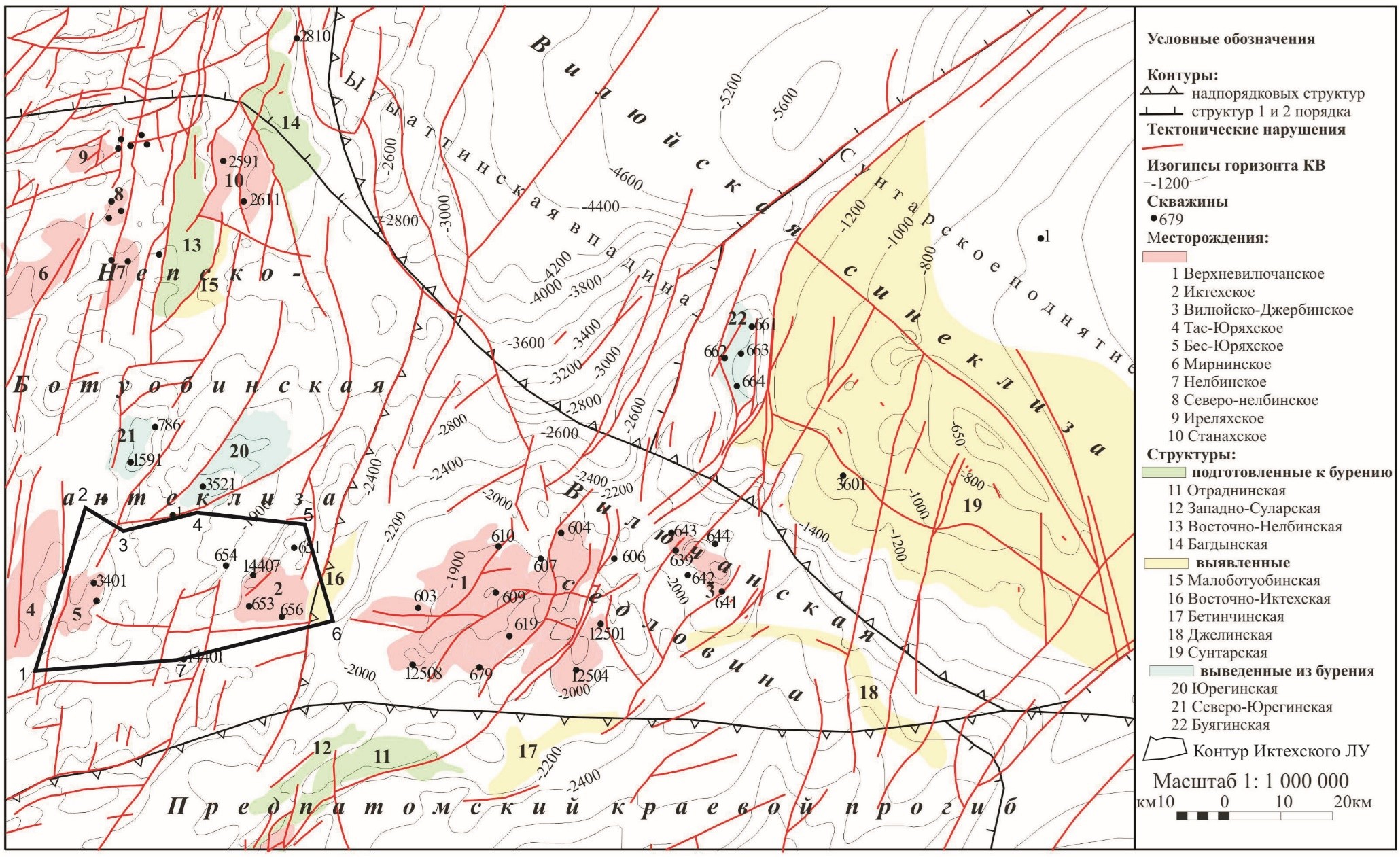

Рис.3. Фрагмент структурно-тектонической схемы Республики Саха (Якутия) по материалам отчёта “Подсчёт запасов газа, конденсата и нефти Верхневилючанского месторождения” Матвеев В.Д. и др, 2003 г.
Мирнинский выступ по кровле кристаллического фундамента имеет северо-восточное простирание и полностью ограничен изогипсой –2000 м, отмечается постепенное погружение фундамента с юго-запада на северо-восток – с (-1650) м до (-2040) м. Такое же погружение установлено по данным бурения, МТЗ и ЗСБ в широтном направлении. По горизонту КВ Мирнинский выступ полностью, за исключением юго-западной части, оконтурен изогипсой (-1900) м, в поперечном направлении амплитуда его превышает 200 м. Северо-западная граница выступа проходит по зоне разломов северо-восточного простирания, южная и юго-восточная границы частично также определяются зонами разломов, имеющих субширотное простирание, а частично условно контролируются участками относительно погруженного или практически горизонтального залегания подошвы нижнепалеозойских отложений.
На востоке и северо-востоке Мирнинский выступ граничит с Ыгыаттинской впадиной и Вилючанской седловиной, где отмечается достаточно резкое погружение горизонта КВ, а углы падения венд-рифейских и нижнекембрийских отложений достигают 5-120 по сравнению с обычными 1-1,50.
Мирнинский выступ осложнен Вилюйско-Мархинской зоной региональных разломов, пересекающей его вдоль длинной оси.
В западной части Вилючанской седловины в пределах Мирнинского выступа расположена Иктехская структурная зона, включающая Иктехскую, Северо-Иктехскую, Восточно-Иктехскую и Южно-Иктехские складки. В целом зона опущена относительно соседней Юрегинской на 100 м. Представляет собой антиклинальное поднятие, разделенное тектоническими нарушениями амплитудой от 20 до 160 м на блоки, к которым и приурочены вышеназванные структуры.
Структурный план Иктехского месторождения изучен сейсморазведкой МОВ, МОГТ и глубоким бурением.
Иктехская структура занимает западный наиболее приподнятый блок поднятия. Его центральная часть, северо-западное и юго-восточное крылья осложнены и частично срезаны разломами северо-восточного направления, что придает структуре весьма сложную конфигурацию. По отношению к Северо-Иктехскому и Южно-Иктехскому сводам, Иктехская структура расположена кулисообразно и в пределах всей структуры образует как бы самостоятельную структурную зону. По горизонту II структура оконтурена изогипсой -1350 м, размеры ее по горизонту II составляют 24х6-11 км, площадь 186 км2, амплитуда 80 м. По горизонту КВ соответствующие параметры структуры равны 9х24 км, 178 км2, 75 м.
Северо-Иктехская и Восточно-Иктехская структуры представляют опущенные северное и восточное крылья Иктехского поднятия. Северо-Иктехская структура, расположенная в погруженном блоке (изогипса -1400 м) имеет амплитуду 40 м, размеры 23х2,5-4 км, площадь 64 км2.
Восточно-Иктехская приразломная складка по горизонту КВ оконтурена изогипсой -2025 м, имеет амплитуду 55 м, размеры 12х2,5 км, площадь 24,75 км2.
Южно-Иктехский свод в границах изогипсы -1925 м имеет амплитуду 100 м, размеры 14х5 км, площадь 55,5 км2.
Нефтегазоносность
Согласно нефтегеологическому районированию территория лицензионного участка относится к Непско-Ботуобинской нефтегазоносной области (НБ НГО) – богатейшей по разведанным запасам углеводородов и прогнозным ресурсам частью Лено-Тунгусской нефтегазоносной провинции.
Промышленные скопления нефти и газа в районе работ выявлены в широком стратиграфическом диапазоне осадочного чехла от карбонатного комплекса венд-нижнего кембрия (осинский горизонт – пласты О-I и О-II (Б1-2), юряхский горизонт – пласты Ю-I (Б3), Ю-II (Б4), Ю-III (Б5) до терригенной базальной толщи венда (ботуобинский (В5), талахский (В13) горизонты.

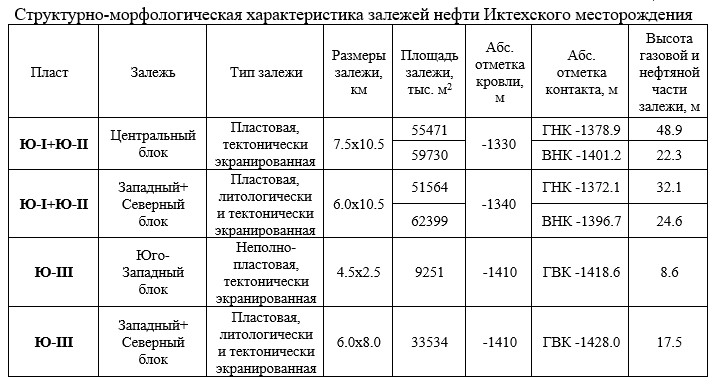

На сегодняшний день подтверждена продуктивность пластов Ю-I+Ю-II и Ю-III юряхского горизонта. Краткая характеристика залежей приведена в таблице 1.
Структурные построения по продуктивным пластам выполнены с использованием материалов отчета «Выполнение полевых сейсморазведочных работ МОГТ 3D, обработка и интерпретация полученных сейсморазведочных материалов в пределах Иктехского участка недр» 2015г, а на периферийных участках – сейсморазведочных работ МОГТ 2D.
При обосновании структурно-тектонической модели юряхских отложений использовались результаты сейсморазведочных работ 3Dи 2D– в первую очередь, карты по ОГ II (кровля билирской свиты), как показано в граф. прил. 14 и 15. Обоснование тектонических нарушений производилось с привлечением карт по ОГ КВ и кровле телгеспитской пачки (Рис.4.), более отчетливо прослежены тектонические границы грабена северо-восточного простирания, одновременно являющиеся границами залежей.

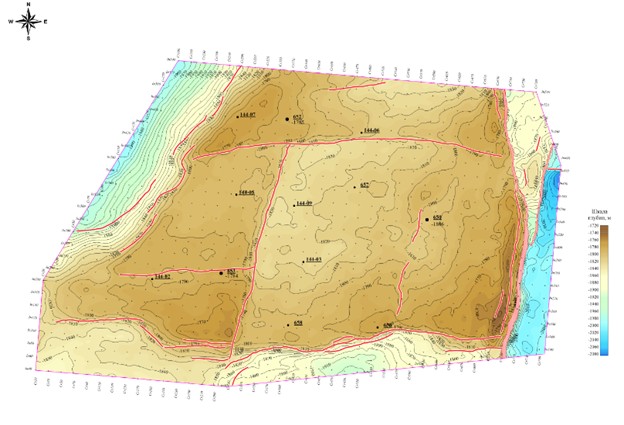

Рис.4. Структурная карта по кровле телгеспитской пачки бюкской свиты по данным СРР 3D
Так, фрагментарные разрывные нарушения западнее скважин 144-02 и 144-05 были объединены и транслированы на юряхские продуктивные отложения. Судя по результатам интерпретации 2D сейсморазведочных работ, границы грабена вплоть до ОГ II полностью не переходят в флексуру, а представляют собой тектонические нарушения, борта которых осложнены флексурообразными перегибами слоев, что также указывает на унаследованность структурно-тектонического строения рассматриваемого интервала отложений.
Источник: Оперативный пересчет запасов УВС Иктехского месторождения Республики Саха (Якутия). Договор № 2185/53-02/18 от 26.11.2018 г. ЭЗ № 03-18/183-пр. Потемкин Г.Н., Гутман И.С., Батурин А.Ю., и др. 2019
