Класс Месторождения: Среднее
Тип Месторождения: Газовое
Местоположение:
Местность: Болото
Стадия разработки:
Год открытия:
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 200.66 км²
Исчухское месторождение
Исчухский лицензионный участок ООО «Харьяга» географически расположен на правобережье р. Ангары, в междуречье Чадобца и Подкаменной Тунгуски в пределах листов масштаба 1:200 000 O-47-III и O-47-IV. Административное расположение района работ - территория Богучанского района Красноярского края (рис. 1).

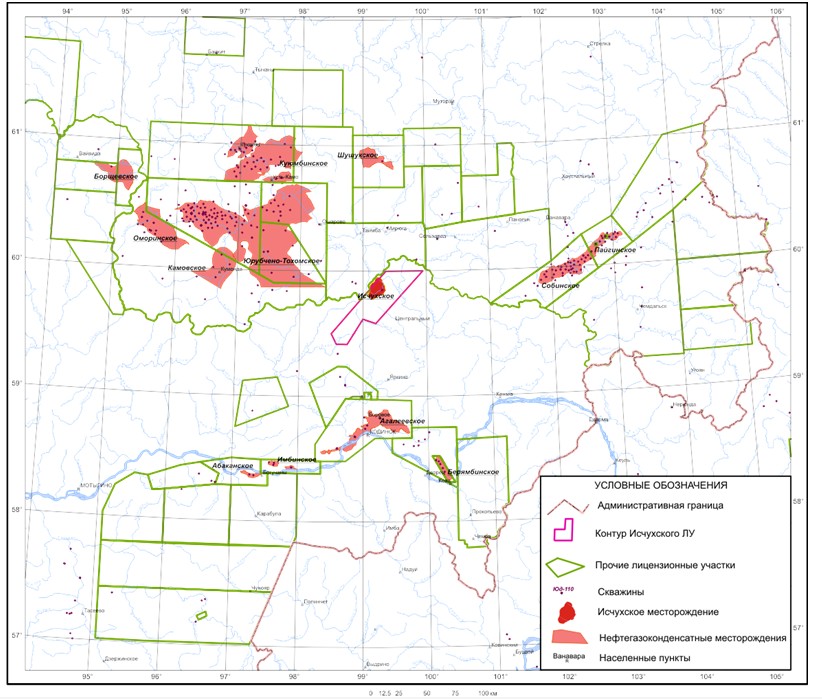

Рис.1. Обзорная карта
Район работ расположен в юго-западной части Средне-Сибирского плоскогорья. Рельеф местности представляет всхолмленную равнину с глубоко врезанными долинами рек и ручьев. Превышения рельефа над уровнем Балтийского моря на водоразделах достигают 300-540 м, в долинах рек – 160-300 м. На склонах водоразделов и в речных долин часто развиты скальные выходы и каменные осыпи. В долинах ручьев нередко встречаются курумники.
В разрезе и по площади района работ многолетняя мерзлота имеет локальное распро-странение. Мощность мерзлотного слоя не превышает 70 м. Глубина сезоннооттаивающего слоя 1,0-2,0 м. Преобладают суглинистые и щебеночно-суглинистые грунты, на склонах - щебеночные и глыбовые, на вершинах – щебеночно-суглинистые и щебеночно-супесчаные, по долинам рек - галечниковые и гравийные.
На рассматриваемой территории образования фундамента большей частью расположе-ны на значительных глубинах и вскрыты глубоким бурением западнее изучаемой территории на Байкитской, Куюмбинской, Енгидинской и Юрубченской, а также восточнее - на Ереминской и Тэтэрской площадях. Вскрытый скважинами разрез фундамента представлен гранитами и грани-то-гнейсами. Пластовые скорости фундамента по данным сейсмокаротажа, составляют 5,8-6,0 км/с.
Рифей (R)
Отложения рифейского возраста, вскрытые большинством пробуренных в южной части Байкитской антеклизы скважин, характеризуются широким литологическим разнообразием. Преобладают карбонатные породы: доломиты серые разных оттенков, органогенные, органо-генно-обломочные, хемогенные, иногда глинистые или окремненные, брекчиевидные, реже строматолитовые, очень редко – известняки. Терригенные породы имеют второстепенное зна-чение и представлены, в основном, аргиллитами темно-серыми, зеленовато- и коричневато-серыми, реже – кварц-полевошпатовыми песчаниками и алевролитами. В отдельных толщах отмечается грубое и частое переслаивание доломитов, аргиллитов, глинистых доломитов, мергелей и песчаников. Общая вскрытая скважинами толщина рифейского комплекса достигает 4500 м. Вскрытый рифейский разрез на Исчухской площади представлен глинистыми отложени-ями.
Венд (V)
Ванаварская свита сложена переслаиванием аргиллитов, алевролитов, песчаников. Аргиллиты красновато-коричневые, неравномерно песчанистые и алевритистые, иногда перехо-дящие в чистые алевролиты, часто слюдистые. Цвет песчаников серый, зеленовато-серый, розо-вато-серый. Состав полимиктовый. В разрезе скважины Исчухская-1 толщина ванаварской свиты составляет 99 м.
Оскобинская свита венда, имеющая сульфатно-терригенно-карбонатный состав, согласно залегает на отложениях ванаварской свиты, а в зоне ее отсутствия, с угловым несогласием на различных толщах рифея. Свита имеет трехчленное строение. В ее центральной части выделяется пачка преимущественно глинисто-алевритового состава, характеризующаяся повышенными показаниями ГК. В разрезе этой части свиты часто появляется песчаники, индексируемые как пласт Б-VIII1. С этими песчаниками связаны залежи нефти и газа на Юрубчено-Тохомском и Омо-ринском месторождениях.
Нижняя часть оскобинской свиты, в которой присутствуют прослои коллекторов различ-ного состава, образующие гидродинамически единый резервуар, выделяются в пласт Б-IX. Зале-жи нефти, связанные с этим пластом, выявлены на Юрубчено-Тохомском и Шушукском место-рождениях.
Толщина свиты в разрезе скважины Исчухская-1 составляет 110 м.
Катангская свита со стратиграфическим несогласием залегает на породах оскобинской.
Свита сложена часто чередующимися аргиллитами, глинистыми доломитами, доломитами и ангидритами. Цвет пород серый, зеленовато-серый, темно-серый, иногда красновато-коричневый. Ангидрит присутствует в виде мелких линз, гнезд и тонких прослойков толщиной от 1-2 мм до 10 см.
Свита имеет двучленное строение. Нижняя ее часть (20-25 м) сложена преимущественно аргиллитами, а верхняя имеет преимущественно карбонатный состав.
На Оморинском месторождении в нижней части свиты выделяется песчаный пласт (Б-VII), с которым связана газовая залежь. Толщина свиты 103 м.
Собинская свита сложена доломитами с подчиненным развитием глинистых и ангидрити-стых доломитов. Цвет пород серый, коричневато-серый и зеленовато-серый. Ангидрит присут-ствует в виде мелких включений пластинчатых кристаллов, мелких гнезд и тонких прослойков. В основании свиты встречается песчанистый материал. На Исчухской площади породы собинской свиты кавернозные, трещиноватые. Именно с этим уровнем связаны притоки газа. Толщина свиты 122 м.
Венд - нижний кембрий (V-Є1)
Тэтэрская свита сложена доломитами, глинистыми доломитами, доломитистыми аргил-литами и ангидритами. Фрагментами отмечается кавернозность и неравномерное засолонение. Цвет пород серый, зеленовато-серый, иногда темно-серый и коричневато-серый. Ангидрит присутствует в виде включений мелких кристаллов, гнезд и тонких прослойков. Породы плотные, редко трещиноватые. Толщина свиты 52 м.
Кембрий (Є)
Отложения нижнего и среднего кембрия, согласно залегающие на породах венда, и сло-женные галогенно-карбонатными породами расчленяются на усольскую, бельскую, булайскую, ангарскую и литвинцевскую свиты.
Тектоника
Геологический разрез района работ имеет двухчленное строение - складчатое основание (кристаллический фундамент) и вулканогенно-осадочный чехол. Осадочный чехол в свою оче-редь подразделяется на два структурных яруса – рифейский и венд-палеозойский, разделенных угловым несогласием.
Образования кристаллического фундамента архейско-раннепротерозойского возраста выходят на дневную поверхность в районе Енисейского кряжа и характеризуются средней плот-ностью 2,8 г/см3. Эрозионная поверхность кристаллического фундамента является преломляю-щей границей (граничная скорость по данным ТЗ МПВ – 5,8-6,2 км) и основным опорным гори-зонтом для МТЗ (удельное электрическое сопротивление от 1000 Омм до 2000-7600 Омм).
Согласно принятой схеме тектонического районирования верхнего яруса осадочного чехла Исчухское месторождение находится в пределах юго-восточной части Камовского свода – положительной структуры I порядка в пределах Байкитской антеклизы. Свод вытянут в северо-западном направлении, оконтуривается изогипсой -2,0 км кровли тэтэрской свиты и имеет размеры 306×169 км и амплитуду более 600 м. (рис. 2). Юго-восточной границей Камовского свода является региональный Бедошемо-Оскобинский разлом.
Рис. 2 Выкопировка из “Структурно-тектонической карты западной части Сибирской платформы с элементами прогноза нефтегазоносно-сти” по состоянию на 01.12.2002г. (по материалам ОАО ”Енисейгеофизика”, ДАО Богучанская ГЭ, ГП Катангская ГЭ, ОАО “Таймыргеофизи-ка”, ООО “Енисейнефть”, СНИИГГиМС, КНИИГиМС, ЗАО “Красноярскгеофизика”)
1-Изогипсы отражающего горизонта Б (км). 2-Разрывные нарушения по геолого-геофизическим данным. 3 - Пробуренные скважины (аббревиатура и ее номер). Границы тектонических элементов: 4-надпорядковых, 5-первого порядка, 6-второго порядка. Положительные структуры третьего порядка: 7-подготовленные к глубокому бурению, 8-выявленные, 9-намеченные. 10-Месторождения. 11-Области отсутствия картируемых отложений по гео-лого-геофизическим данным. Границы: 12 - Исчухскго лицензионного участка; административные – 13 - Красноярского края, 14-Эвенкийского МР.
С т р у к т у р н ы е э л е м е н т ы: надпорядковые:VII - Предъенисейская моноклиналь, X - Курейская синеклиза, XII - Байкитская антеклиза, XIII - Приса-яно-Енисейская синеклиза, XIV - Ангаро-Ленская ступень, XV - Непско Ботуобинская антеклиза, XVI - Енисейская антеклиза. I порядка:X5 - Ванаварский структурный залив, XII2 - Кузьмовский мегавыступ, XII- Камовский свод, XIII1 - Терянская впадина, XIII2 - Ангарская гряда, XIII3 - Кежемская впадина, XIII4 - Мурская впадина, XIII5 - Богучано-Манзинский выступ, XIII7 - Приенисейская зона линейных дислокаций, XV1 - Катангский мегавыступ. II порядка: 63 - Касский вал, 64 - Верхнесочурский вал, 65 - Ольховский выступ, 87 - Огоньский выступ, 89 - Оленчиминский выступ, 90 - Чадобецкое поднятие, 91 - Ка-менский прогиб, 92 - Восточно-Иркинееевский выступ, 93 - Бурундинскиий прогиб, 94 - Кодинско-Ильбокичское, поднятие, 95 - Едорминскиий прогиб, 96 - Верхне-Кежемский прогиб, 98 - Тынысский грабен, 99 - Бивинская мульда, 100 - Собинский вал, 101 - Сумарочихинский выступ. III порядка (локаль-ные): 230 Касская, 231 Верхнекасская, 279 Такилинская, 280 Муторайская, 284 Лакурская, 285 Петимовская, 284 Лакурская, 344 Вельминская, 345 Хвойная, 346 Артельнинская, 347 Туколано-Светланинская, 348 Оленчиминская, 349 Мукуйская, 349а Енгидинская, 350 Сосновская, 351 Хытыкитская, 352 Юктын-ская, 353 Верхнеюктаконская, 354 Восточно-Гаиндинская, 355 Бергимская, 356 Абракупчинская, 357 Горбилокская, 358 Аргишская, 359 Лепчинская, 360 Сейсморазведочная, 361 Шушукская, 362 Бедошемская, 363 Тукшидекитская, 364 Петимокская, 365 Чандашеминская, 365а Манкурская, 366 Апрельская, 366а Огневская, 367 Куюмбинская, 368 Тукаунская, 368а Верхнетохомская, 369 Верхнекаменская, 370 Хоролектинская, 371 Верхнетерьская, +372 Верх-нетайгинская, 373 Тамышская, 374 Верхнепуньская, 375 Исчухская, 376 Верхнекосвинская, 376а Верхнедулисминская, 377 Хоркичская, 378 Ядульская, 379 Еломовская, 380 Среднеиркинеевская, 381 Талаканская, 382 Белякская, 383 Бедобинская, 384 Ельчиминская, 385 Имбинская, 386 Нижнемадашенская, 387 Колымовская, 388 Верхнемадашенская, 389 Ильбокичская, 390 Муликовская, 391 Агалеевско-Кодинская, 391а Кодинская, 392 Корыбовская, 393 Тын-говская, 394 Мерюмбинская, 395 Берямбинская, 396 Ковинская, 397 Араканская, 398 Зюрзибинская, 399 Карабульская, 400 Манзинская, 401 Верхнемок-тыгинская, 407 Верхнекодинская, 408 Нижнекежемская, 409 Маимбинская, 411 Мундукшинская, 412 Собинская.
Исчухское поднятие оконтуривается изогипсой -1480 м кровли тэтэрской свиты (отража-ющий горизонт Б). Поднятие имеет округлую форму, площадь 200 км2 и амплитуду 90 м. Харак-терной особенностью юго-восточной части Камовского свода является большое количество тек-тонических нарушений, являющихся элементами 2 и 3 порядка, оперяющими региональный Бе-дошемо-Оскобинский разлом. Кроме выделенных на структурных картах нарушений в разрезе имеется серия более мелких разломов, увязать которые в систему при имеющейся изученности не удалось. Повышенная тектоническая активность обеспечила трещиноватость разреза.
НЕФТЕГАЗОНОСНОСТЬ МЕСТОРОЖДЕНИЯ
По современным представлениям, Исчухское месторождение находится в юго-восточной части Байкитской нефтегазоносной области Лено-Тунгусской нефтегазоносной провинции на землях IVой категории перспектив нефтегазоносности (рис. 3).
Рис. 3 Фрагмент схемы нефтегазогеологического районирования юго-западной части Сибирской платформы. 1 - Границы нефтегазоносных провинций (а), нефтегазоносных областей (б) и нефтегазоносных районов (в). 2 - Месторождения нефти и газа, числящиеся на Государственном балансе. 3 – Пробуренные скважины пара-метрические (а), поисковые и разведочные (б), давшие притоки нефти и газа за пределами месторождений (в). 4 - Площади поискового бурения. 5 - Производственная инфраструктура - порты - аэро- (а), речные– (б); плотины ГЭС (в). Нефте и конденсатоперерабатывающие минизаводы: 6 - действующие и законсервированные, 7 - строящиеся и проектируемые. 8 – Нефтебазы. 9 - Дороги - а) железные и б) - автомобильные (круглого-дичные). 10 - Трассы трубопроводов УВ нефте- и конденсато- (а) и газо- (б). Границы: 11 - административные Красноярского края (а) и Эвенкийского АО (б); 12-границы Исчухского лицензионного участка.
На территории Байкитской НГО в настоящий момент открыто 6 месторождений нефти и газа, залежи на которых связаны с отложениями рифея, ванаварской и оскобинской свит венда. Притоки газа, полученные на Исчухской площади первые в НГО, полученные из отложений даниловского резервуара, представленного породами собинской и тэтэрской свит.
В связи с тем, что это первые притоки из данного уровня предлагается использовать для него названия исчухский горизонт. Под исчухским горизонтом в данном случае мы понимаем серию пластов, содержащихся в породах собинской свиты, увязанных в единую гидродинамиче-скую систему сложной сеткой трещин. Степень трещиноватости карбонатов венда, выявленная на Исчухской площади, достаточно уникальна и является, вероятно, следствием близости Бедо-шемо-Оскобинской зоны разломов.
При выборе модели строения залежи рассматривались два варианта – существование серии гидродинамически самостоятельных пластовых залежей в каверновых коллекторах, либо наличие единой массивной залежи, связанной с трещиноватым массивом. Выбор в пользу второ-го варианта был сделан с опорой на данные сейсморазведки. На профилях, пересекающих Ис-чухское поднятие отчетливо видно увеличение карбонатного комплекса венда в пределах самого поднятия. Однако в разрезе скважины Исчухская-1 увеличения, по сравнению с соседними скважинами нет. Наиболее вероятным объяснением подобного эффекта является значительное снижение скорости за счет газонасыщения. Очевидно, что столь существенное влияние на материалы сейсморазведки тонкие газонасыщенные прослои оказать не могли. А вот газонасыщенный массив толщиной около 100 м может давать такой эффект.
Залежь исчухского горизонта на одноименном месторождении газоконденсатная, мас-сивная, сводовая, тектонически ограниченная. Газоводяной контакт принят условно на абсолютной глубине -1549 м по подошве проницаемого прослоя в интервале перфорации 1890-1915 (-1523,8 -1548,8) м в скважине Исч-1, где получен приток газа.
При принятых контактах залежь имеет округлую форму, несколько вытянутую в северо-восточном направлении. Размеры залежи 20,5×13 км, площадь 202 000 тыс.м2, высота залежи 100 м. Залежь осложнена разломами, которые, вероятно не являются гидродинамическими барьерами.
Источник: Оперативныйподсчет запасов газа ИСЧУХСКОГО МЕСТОРОЖДЕНИЯ, 2011. А.Н.Стоцкий
