Казачковское нефтяное месторождение
Казачковское нефтяное месторождение открыто в 2008 г. в результате геолого-разведочных работ на Аркаевском лицензионном участке.
В административном отношении месторождение расположено в западной части Республики Башкортостан, на территории Ермекеевского района, в 19 км северо-западнее ж.д.ст. Приютово.
В тектоническом отношении месторождение приурочено к юго-восточному склону Южно - Татарского свода (рисунок 1). В непосредственной близости от месторождения расположены Знаменское и Згурицкое нефтяные месторождения, разрабатываемы ОАО АНК «Башнефть».

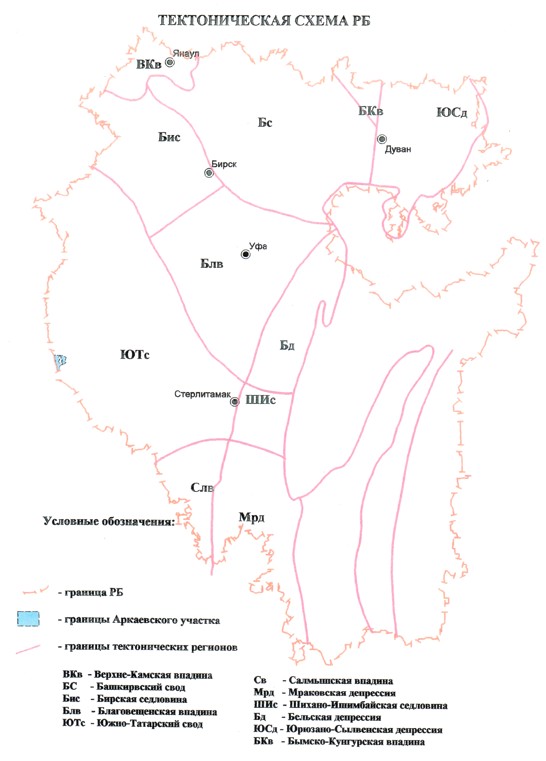

Рис.1. Тектоническая схема
Литолого–стратиграфический разрез
Геологический разрез Казачковского месторождения вскрыт до глубины 2150 м (скв.2АРК) и представлен допалеозойскими отложениями верхневендского комплекса осадков, палеозойскими отложениями, включающими осадки девонского, каменноугольного и пермского возраста и современными осадками четвертичной системы.
За основу расчленения разреза, вскрытого скважинами 2 и 5 Аркаевской поисково разведочной площади, принята унифицированная стратиграфическая схема 1989г.
Вендская система – V
Представлена переслаиванием алевролитов, аргиллитов, редко маломощных песчаников. Алевролиты зеленовато-серые и темно – серые с зеленоватым оттенком, слюдистые, полимиктовые, неравномерно глинистые, плотные. Аргиллиты зеленовато-серые, плитчато-слоистые, алевритистые, слюдистые, с зеркалами скольжения. Вскрытая толщина в скв. 2АРК- 28,5 м.
Перерыв и размыв
Палеозойская эратема - Pz
Девонская система – D
Нижний + средний отделы
Эмский ярус D1+2-е
Такатинский + койвенский горизонты – D1tk – D2cv
Отложения такатинского+койвенского горизонтов представлены песчано-гравийными породами, залегающими на размытой поверхности вендских отложений. Песчаники светло-серые и зеленовато-серые, грубозернистые, с примесью кварцевых гравелитов (пласт DV). Толщина пласта DV – 17,0 м. В кровле залегает пачка глинисто-алевритовых пород. Толщина горизонтов 20,5 м.
Эйфельский ярус – D2ef
Нижнеэйфельский подъярус - D2ef1
Бийский горизонт – D2bs
Бийский горизонт литологически представлен толщей известняков коричневато-серых, мелко - и тонкокристаллических, органогенно-обломочных, слабо доломитизированных, неравномерно глинистых, с редкими прослоями аргиллитов. Прослоями породы битуминозные. Эти отложения выделяются в качестве маркирующего слоя «нижний известняк». Толщина бийского горизонта 12,6 м.
Афонинский горизонт – D2af.
Распространен не повсеместно, литологически очень изменчив. Представлен аргиллитами зеленовато-серыми, оскольчатыми, слабо слюдистыми с прослоями черных мергелей. Толщина горизонта 2.0 м.
Живетский ярус – D2g
Старооскольский надгоризонт – D2st
Воробъевский горизонт – D2vr
В пределах горизонта выделяется две пачки пород. Нижняя пачка представлена глинисто-алевролито-песчаными породами. Здесь выделяется песчаный пласт DIVнж.
Верхняя пачка состоит из темно - серых тонкослоистых известковистых аргиллитов, с прослоем буровато-серого тонкокристаллического известняка, известного под названием репер «фонарик». Толщина горизонта 16,9 м.
Ардатовский горизонт – D2ar
В нижней части - терригенная толща, представленная аргиллитами, алевролитами и песчаниками. Аргиллиты и алевролиты темно – серые, серые, слоистые и плотные. Песчаники светло – серые, буровато – серые, кварцевые, разнозернистые, плотные, так называемый, пласт DIVвх. В средней части горизонта залегает прослой известняка серого и темно-серого, мелко-и среднекристаллического, органогенно-обломочного, трещиноватого, участками глинистого, окремнелого (репер «средний известняк»). В кровле - аргиллиты зеленовато – серые, слоистые. Толщина горизонта 32,5 м.
Муллинский горизонт – D2ml
Ниже залегают аргиллиты зеленовато-серые, слоистые, алевролиты серые, мелкозернистые и песчаники серые, кварцевые, среднезернистые, плотные. Пласт DII приурочен к подошвенной части разреза, представлен песчаниками и алевролитами.
В кровельной части - известняки коричневато-серые до черных, мелкокристаллические, прослоями глинистые, трещиноватые, иногда окремнелые, (репер «черный известняк»). Толщина горизонта 25,0 м.
Верхнедевонский отдел – D3
Пашийский горизонт – D3ps
Представлен переслаиванием аргиллитов, песчаников и алевролитов. Аргиллиты серые с зеленоватым оттенком, слоистые, плотные. Алевролиты серые, кварцевые, глинистые, плотные. Песчаники (пласт DI) развиты в нижней части разреза пашийского горизонта. Песчаники светло-серые и серые, мелко- и среднезернистые, кварцевые, плотные с прослоями алевролитов и прослойками аргиллита коричневато-серого. Толщина пласта DI 17,0 м. Толщина горизонта 27,8 м.
Кыновский (тиманский) горизонт - D3kn
Переслаивание алевролитов, аргиллитов и известняков, с маломощными пропластками песчаников в средней части разреза.
Аргиллиты зеленовато-серые, слоистые, плотные, с отпечатками растительных остатков. Алевролиты серые и темно-серые, неравномерно глинистые, прослоями сильно песчанистые. Песчаники (пласт Dкн) светло - серые, буровато – серые, мелкозернистые, кварцевые, глинистые, имеют линзовидный характер, не выдержаны как по простиранию, так и по разрезу. Известняки светло – серые и светло – бурые, буровато – серые с зеленоватым оттенком, плотные, глинистые, образуют три прослоя: в кровле, средней части и в подошве горизонта. Эти известняки являются надежными каротажными и литологическими реперами и соответственно называются: нижнекыновский, среднекыновский и верхнекыновский. По подошве нижнекыновского известняка проводится граница с пашийским горизонтом. Кровля кыновского горизонта соответствует сейсмическому отражающему горизонту «ДI». Толщина горизонта 28,2 м.
Среднефранский подъярус – D3f2
Саргаевский горизонт - D3sr
Представлен маломощной пачкой известняков светло – серых, зеленовато-серых, афанитовых и органогенно-обломочных, неравномерно глинистых, пиритизированных. Толщина горизонта 2,0 м.
Доманиковый горизонт – D3dm
Известняки темно – серые, почти черные, органогенно-обломочные, пропитанные окисленным битумом, неравномерно окремнелые и доломитизированные, с прослоями черных битуминозных мергелей. Толщина горизонта 11,0 м.
Верхнефранский подъярус – D3f3
Донской надгоризонт - D3don
Представлен мендымским и аскынским (ливенский, евлановский, воронежский горизонты) горизонтами. Сложен известняками кристаллическими, плотными коричневато-серыми, серыми, неравномерно глинистым с прослоями доломита крупнокристаллического светло-серого, коричневато-серого, местами пористого. Толщина 103 м.
Фаменский ярус - D3fm
Нижнефаменский подъярус - D3fm1
Представлен известняками с подчиненными прослоями доломитов.
Известняки коричневато - серые, светло - серые и светло - коричневые, органогенно-обломочные, мелко - и тонкокристаллические, плотные, крепкие, участками пористо – кавернозные. Доломиты коричневато – серые, темно – коричневые, органогенно-обломочные, кристаллические, плотные, часто мелкокавернозные, неравномерно – пористые. Толщина отложений нижнефаменского подъяруса 113,6 м.
Среднефаменский подъярус - D3fm2
Известняки светло-серые, серые и коричневато-серые, пелитоморфные, тонкокристаллические, плотные, крепкие, неравномерно глинистые, часто вертикально трещиноватые, с прослоями пористых, органогенных известняков и доломитов. В породе встречаются включения ангидрита и тонкие прослойки аргиллитов. Из органических остатков наблюдаются обломки раковин остракод, редких сфер, водорослей. В кровле подъяруса залегают известняки с достаточно высокой глинистостью, известные под названием «фаменский репер». Пористые разности известняков содержат нефть и воду (пачка Dфмс). Толщина подъяруса 53,4 – 53,5 м.
Верхнефаменский подъярус - D3fm3
Заволжский надгоризонт – D3zv
Известняки светло-серые и серые, прослоями коричневато-серые, мелкокристаллические, пелитоморфные, органогенно-шламовые, доломитизированные, неравномерно глинистые и сульфатизированные, плотные, крепкие, прослоями пористые и мелкокавернозные. Пористо-кавернозные разности известняков часто являются нефтеносными (пачки Dзв2 и Dзв1). Толщина надгоризонта 67,0 – 68,9 м.
Каменноугольная система – С
Нижнекаменноугольный отдел С1
Турнейский ярус - С1t
Нижний подъярус – С1t1
Упинский + малевский горизонты – С1ml+up
Известняки светло – серые, и серые, пелитоморфные и мелкокристаллические, редко органогенно-шламовые, прослоями глинистые, плотные, участками неравномерно пористые. В разрезах скважин находящихся на Южно – Татарском своде малевско-упинским отложениям на электрокаротажных диаграммах соответствуют аномально высокие сопротивления – КС, выделяемые в так называемый «турнейский» репер. Поэтому в скважинах Казачковского месторождения по каротажу, мы можем провести границу между верхним и нижнем подъярусами. Толщина горизонта 36,8 м.
Верхний подъярус - С1 t2
Кизеловский + черепетский горизонты С1ksl+crp
Известняки серые и коричневато-серые, пелитоморфные и мелкокристаллические, редко органогенно-шламовые, участками трещиновато-пористые, местами окремнелые, с включениями окаменевших остатков флоры и фауны. В кровельной части кизеловского горизонта выделяется пористая пачка известняков (пачка СТкз1), которая на Казачковском месторождении является промышленно нефтеносной. Толщина горизонта 45,7 – 47,2 м.
Визейский ярус – С1 v
Нижневизейский подъярус - С1 v1
Радаевский + бобриковский +косьвинский горизонты – С1rd+bb+ kos
Представлены преимущественно аргиллитами с подчиненными прослоями алевролитов и песчаников.
Аргиллиты темно-серые, тонко- и плитчато-слоистые, прослоями сланцеватые, плотные, иногда углистые, слюдистые и известковистые. Алевролиты серые и темно-серые, иногда глинистые, с содержанием отпечатков обуглившихся растительных остатков. Песчаники коричневато-серые, кварцевые, мелкозернистые, крепкие, неравномерно пропитанные нефтью.
На сейсмических профилях кровля бобриковского горизонта соответствует сейсмическому отражающему горизонту «У». Толщина горизонта 5,5 – 11,1 м.
Верхневизейский подъярус – С1 v2
Окский надгоризонт – С1ок
Тульский горизонт – С1tl
Сложен известняками серыми, темно-серыми, почти черными, органогенно-обломочными, сцементированными кристаллическим карбонатным цементом, прослоями глинистыми, углистыми, окремнелыми, пиритизированными. Из органических остатков наблюдаются обломки члеников криноидей, раковин остракод и брахиопод, водорослей, фораминиферы. Толщина горизонта 28,0 – 28,5 м.
Алексинский + михайловский + веневский горизонты – С1al+mh+vn
Представлены доломитами и известняками. Доломиты серые, коричневато-серые, мелко- и крупнокристаллические, прослоями органогенно-обломочные, пористо-кавернозные, сульфатизированные. Известняки серые, коричневато-серые, тонкокристаллические, сульфатизированные, пористо-кавернозные. В подошвенной части встречаются маломощные пропластки темно-серого аргиллита. Поры и пустоты в породах часто заполнены ангидритом и гипсом. В подошвенной части алексинского горизонта выделяется репер «алексинский». Толщина 157 – 164 м.
Серпуховский ярус – С1 s
Нижняя часть сложена известняками и доломитами. Известняки тонкокристаллические, органогенно-обломочные серые и светло-серые. Доломиты мелкокристаллические серые коричневато-серые, с прослоями известняков. В подошвенной части яруса выделяется мощная пачка (26 м) карбонатов повышенной гамма-активности, известная под названием репера «серпуховского». В верхней части - доломиты серые с желтоватым оттенком, светло-серые, тонко- и мелкокристаллические, «сахаровидные», прослоями кавернозно-пористые, сульфатизированные участками окремненными, с включениями гипса и ангидрита. Толщина яруса 167 - 173 м.
Среднекаменноугольный отдел – С2
Башкирский ярус - С2 b
Известнякисветло-серые, прослоями органогенно-обломочные, пелитоморфные и мелкокристаллические, плотные, доломитизированные, местами сульфатизированные, в нижней части с подчиненными прослоями доломитов и доломитизированных известняков и маломощными прослойками аргиллитов. Аргиллиты темно-серые, зеленовато-серые, слабоалевритистые. Толщина яруса 29 - 30 м.
Московский ярус – С2 m
Нижний подъярус – С2 m1
Верейский горизонт - С2vr
Представлен, в основном, известняками с прослоями доломитов и характерными по всему разрезу прослоями аргиллитов, реже алевролитов. Известняки серые и темно - серые, органогенно-обломочные, мелкокристаллические, плотные, прослоями глинистые. Доломиты светло-серые, плотные, глинистые. Аргиллиты темно-серые, темно-зеленовато-серые, плотные, неравномерно известковистые, слабослюдистые. В подошвенной части выделен пласт пористых известняков, известный под названием репера «верейского».
На сейсмопрофилях кровля верейского горизонта соответствует сейсмическому отражающему горизонту «В». Толщина горизонта 33 - 36 м.
Каширский горизонт – С2ks
Сложен известняками с подчиненными прослоями доломитов. Известняки светло-серые и серые, органогенно-обломочные, прослоями пелитоморфные, неравномерно доломитизированные, слабоглинистые, сульфатизированные. Доломиты серые и светло - серые, кристаллические и органогенно-обломочные, неравномерно сульфатизированные, прослоями пористые и кавернозные, со стилолитовыми швами. В основании горизонта залегает пачка пористо-кавернозных доломитов под названием «каширский репер». Толщина 66 - 75м.
Верхний подъярус – С2 m2
Подольский горизонт – С2pd
Представлен переслаиванием известняков и доломитов, с прослойками аргиллитов. Известняки серые, светло-серые, коричневато-серые, плотные, прослоями сильноглинистые, окремнелые. Прослоями известняки органогенно-детритовые с цементом тонкозернистой структуры, доломитизированные, сульфатизированные. Доломиты серые, тонкомикрозернистой структуры, глинистые, слабосульфатизированные. Толщина 75 – 78 м.
Мячковский горизонт - С2mc
В нижней части сложен доломитами, верхней - известняками. Доломиты светло-серые, редко коричневато-серые, мелкокавернозные, с прослоями коричневато-серых известняков. Известняки серые, светло-серые, коричневато-серые, кристаллические, плотные, слабоглинистые, с линзами аргиллитов. По всему разрезу характерны редкие включения кремня дымчатого, серого. Толщина 72 – 100 м
Верхнекаменноугольный отдел – С3
Представлен известняками и доломитами светло-серыми, органогенно - обломочными, пелитоморфными кристаллическими, сульфатизированными, плотными, крепкими, прослоями пористо-кавернозными, трещиноватыми, с прожилками кальцита по трещинам, с линзовидными включениями ангидрита, с тонкими пропластками аргиллитов зеленовато-серых. Толщина отдела 165 - 171 м.
Пермская система – Р
Нижний отдел – Р1
Ассельский + сакмарский ярусы – Р1 a-s
Известняки и доломиты серые с коричневатым оттенком, темно- и светло - серые, пелитоморфные, мелкокристаллические, плотные, крепкие, прослоями органогенно-обломочные, неравномерно сульфатизированные, участками и прослоями пористые и кавернозные, с включениями гипса и углистых остатков. Толщина 135 – 136 м.
Артинский ярус – Р1 аr
Представлен переслаиванием известняков и доломитов. В нижней части яруса встречаются прослои ангидритов. Породы серые, темно-серые и коричневато-серые, пелитоморфные и тонкокристаллические, иногда органогенно-обломочные, плотные, прослоями пористые и пористо-кавернозные, часто глинистые и сульфатизированные. Ангидриты голубые, голубовато-серые, плотные, крепкие. Из органических остатков встречены остракоды, гастроподы, членики криноидей, водоросли, фораминиферы. Отложения артинского яруса на западе изучаемой площади подверглись полному или частичному размыву (скв. 5АРК, 163РОД, 164РОД, 12ГОР, 13ГОР) [2, 3]. Этот размыв прослеживается вдоль западной границы республики Башкортостан. Толщина 0 – 41 м.
Кунгурский ярус – Р1 k
По общепринятой стратиграфической схеме отложения кунгурского яруса делятся на филипповский и иреньский горизонты.
Филипповский горизонт – P1fl
Сложен ангидритами и доломитами. Ангидриты голубые, голубовато-серые, плотные, кристаллические, участками глинистые. Доломиты серые, светло-серые, оолитовые, сульфатизированные. В нижней части горизонта выделяются две пачки оолитовых доломитов, которые являются надежными каротажными и литологическими реперами К-3фил и К4-фил. Толщина горизонта 65м.
Иреньский горизонт – Р1ir
Представлен соленосной и гипсо-ангидритовой толщами. Соленосная толща сложена каменной солью, переслаивающейся с ангидритами кристаллическими, голубовато-серыми и доломитами пелитоморфными, серыми. Гипсо-ангидритовая - ангидритами голубовато-серыми, кристаллическими, с прослоями доломитов серых, пелитоморфных, сульфатизированных, с включениями гипсов белых, светло- и темно-серых. Толщина горизонта 69м.
Толщина кунгурского яруса 125 - 134 м.
Размыв.
Верхний отдел – Р2
Уфимский ярус – Р2 u
Переслаивание терригенных и карбонатных пород: песчаников, алевролитов, глин и известняков. Для нижней части яруса характерно наличие гипсов. Песчаники полимиктовые, коричневые, разнозернистые, прослоями алевритистые, плотные. Аргиллиты красновато-коричневые, известковистые. Алевролиты красноокрашенные. Известняки серые, трещиноватые, с включениями гипсов. Все породы в разной степени загипсованные. Толщина 162 – 168 м.
Казанский ярус – Р2 kz
В нижней части ярус сложен аргиллитами темно-серыми, серыми с зеленоватым оттенком, песчанистыми, известковистыми, с подчиненными прослоями песчаников и алевролитов. В верхней - переслаиванием глин красновато-коричневых и зеленовато-серых, песчанистых, известковистых, с включениями обломков известняков, редко мелкозернистых, неравномерно глинистых и известковистых песчаников, с редкими пропластками аргиллитов, алевролитов и известняков. Толщина казанского яруса 130 – 171 м.
Перерыв и размыв
Татарский ярус – P2_t
Отложения яруса встречаются на повышенных участках рельефа, представлены песчаниками мелкозернистыми темно-красными, зеленовато-серыми, с прослоями глин кирпично-красных и известняков пелитоморфных светло-серых, серых иногда с прослоями серых мергелей. Толщина 47-51 м.
Четвертичные отложения – Q
Отложения четвертичной системы залегают на размытой поверхности верхнепермских отложений и представлены супесями буровато-и желтовато-серыми, известковистыми, с включениями мелкой гальки карбонатных пород, с прослоями песка, а также галечником, разнозернистыми песками и суглинками желтовато-бурыми и желтовато-серыми, известковистыми. Толщина четвертичных отложений 3 – 8 м.
Тектоника
В региональном тектоническом плане месторождение расположено в пределах Южно – Татарского свода. В основе структур осадочного комплекса лежат структурно-морфологические элементы кристаллического фундамента, возникновение и развитие которых связано, в основном, с проявлениями тектонического характера. Рельеф кристаллического фундамента и рифейско-вендских отложений изучен слабо. Кроме того, на формирование структурного плана Аркаевского участка по палеозойским отложениям оказало влияние широкое развитие шельфовых биогермов верхнего девона.
Структурный план по отражающему горизонту «Д1» представляет собой моноклинальный склон, осложненный отдельными локальными структурами. Наблюдается погружение маркирующей поверхности в юго-западном направлении. Градиент погружения 5,3 м на 1 км. На фоне общего погружения кровли кыновского горизонта на Аркаевском участке в районе месторождения выявлены и подготовлены два небольших по размерам поднятия: Приовражное и Нижнекармалинское. По отражающему горизонту «Д1» Приовражное поднятие северо-восточного простирания оконтурено изогипсой минус 1690 м, имеет размеры 1,7х0,7 км, амплитуду 6 м, Нижнекармалинское поднятие субмеридиональной ориентировки оконтурено изогипсой минус 1700 м, имеет размеры 0,8х0,5 км, амплитуду 10 м.
Структурный план по отражающему горизонту «Уп», соответствующему кровле турнейского яруса, является унаследованным от нижележащих отложений девона.
Согласно данным сейсморазведки МОГТ 2D и 3D по отражающему горизонту «Уп» находят свое отражение все поднятия, выявленные и подготовленные по отражающему горизонту «Д1». По отражающему горизонту «Уп» Приовражное поднятие оконтурено изогипсой -1260 м и имеет размеры 1,3х0,6 км, амплитуду 7 м, Нижнекармалинское имеет размеры 0,8х0,6 км по оконтуривающей изогипсе -1260 м, амплитуду 3 м.
Структурный план нижнепермских отложений по кровле репера «К4-фил», в основном, сохраняет общие унаследованные черты плана турнейских отложений. Однако, северная приподнятая часть описываемой территории более четко и контрастно рисуется в виде субширотно ориентированного крыла валообразной зоны, расположенной уже в пределах Згурицкого нефтяного месторождения. Нижнекармалинская структура не выражена, скв.5АРК находится на восточном крыле структурного выступа выше описанной валообразной зоны. Приовражная структура сместилось относительно каменноугольной в западном направлении, ее размеры по оконтуривающей изогипсе -270 м составляют 1,6х1,2 км.
Источник: Оперативный подсчет запасов нефти и газа Казачковского нефтяного месторождения. Рамазанова А.А,, Титова Т.П., Леднева О.М., и др. 2010
