Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Степь
Стадия разработки: Доразведка
Год открытия: 1977
Источник информации: РГФ_2022г.
Метод открытия:
Площадь: 3.25 км²
Кияикское месторождение
Кияикское месторождение находится на территории Завьяловского района Удмуртской Республики, в 25 км к северо-западу г. Ижевска. Ближайшее разрабатываемое месторождение – Областновское, находится в 13 км западнее месторождения. Кияикский лицензионный участок, на территории которого расположено одноименное месторождение. имеет площадь 197.1 км2. На площади месторождения находится д. Большой Кияик, в непосредственной близости от месторождения населенные пункты: Кияик, Азино. Население представлено преимущественно удмуртами и занято, в основном, в сельском хозяйстве и лесной промышленности. В орогидрографическом отношении площадь месторождения расположена в долине р. Нырсевайка, которая протекает с северо-востока на юго-запад и входит в бассейн р. Нылга. Площадь месторождения представляет собой водораздельную возвышенность и относится к северному окончанию Можгинской возвышенности. Максимальная абсолютная отметка рельефа достигает +230 м., минимальная - +127 м. Большая часть площади занята лесами, остальная часть - сельскохозяйственными угодьями.
Климат района континентальный с коротким летом и продолжительной холодной зимой. Период отрицательных температур начинается в конце октября и заканчивается в первой половине апреля. Среднемесячная температура января - минус 14.3-14.5 °С, а самого теплого месяца - июля - составляет 18.5-19.0 °С. Среднегодовая температура составляет +2.5 оС. Среднегодовое количество осадков равно 470-500 мм. причем большая часть их выпадает в осенне-зимний период.

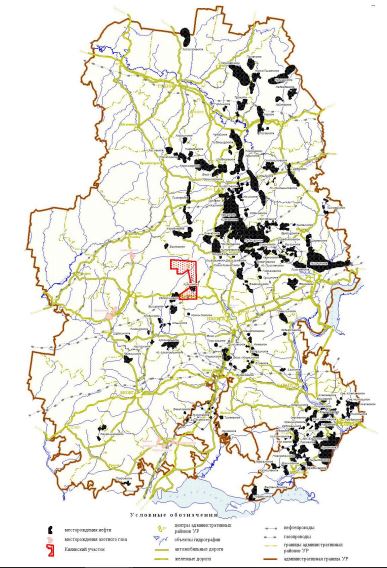

Рис.1.Обзорная карта района работ
В непосредственной близости от Кияикского месторождения находятся Якшурское, Лынгинское месторождения глинистого сырья и месторождения торфов: Высохший ключ, Нижний Уйвай, Лозовое, Сырдянское, Тюлькино, Русский Пескашур и др.
Литолого-стратиграфическая характеристика разреза
Глубокими скважинами на Кияикском месторождении вскрыты осадочные образования рифейского, девонского, каменноугольного, пермского и четвертичного возрастов.
Максимальная вскрытая бурением толщина разреза составляет 2208 м (скв. 4). вскрыты отложения калтасинской свиты рифея.
Стратиграфическое расчленение разреза произведено согласно унифицированной стратиграфической схеме Волго-Уральской нефтегазоносной провинции и её дополнений (ВУНГП.1988-2002 гг.). Наиболее полно геологический разрез изучен по результатам бурения скважин №№ 700, 701, где вскрытая часть разреза представлена терригенными породами рифейского комплекса, терригенно-карбонатными породами девонской и каменноугольной систем, карбонатно-терригенными породами пермской и терригенными породами четвертичной систем. Кристаллический фундамент глубоким бурением не вскрыт.
ВЕРХНИЙ ПРОТЕРОЗОЙ - Pt3
Рифейская система – R
Рифейские отложения вскрыты в скважинах 700, 701, 1207, 1209, 1210 и представлены красноцветными кремнистыми песчаниками тюрюшевской свиты. Максимальная вскрытая толщина отложений рифейского комплекса составляет 64 м в скв. 701.
Отложения вендского комплекса на площади отсутствуют.
ПАЛЕОЗОЙСКАЯ ГРУППА - Pz
Девонская система – D
Разрез девонской системы содержит две толщи: терригенную и карбонатную. Терригенная толща включает в себя разрезы живетского яруса среднего девона, пашийского и тиманского горизонтов нижнефранского подъяруса верхнего девона. Карбонатная толща включает саргаевский и доманиковский горизонты среднефранского подъяруса, донской надгоризонт верхнефранского подъяруса и фаменский ярус.
Средний отдел – D2
Живетский ярус – D2g.
Породы яруса представлены переслаивающимися пачками песчаников, алевролитов темно-серых, разнозернистых, кварцевых и аргиллитов темносерых. Толщина – 50 м.
Верхний отдел – D3
Франский ярус - D3f
Нижнефранский подъярус - D3f1
Пашийский горизонт - D3f1ps. Отложения пашийского горизонта представлены песчаниками светло-серыми, кварцевыми; аргиллитами с прослоями алевролитов. Толщина – 5-20 м.
Тиманский горизонт - D3f1tm. Отложения тиманского горизонта по литологическому составу делятся на 2 пачки: нижнюю – терригенную и верхнюю – карбонатную. Терригенная пачка сложена переслаиванием алевролитов, аргиллитов и песчаников, аналогичных с пашийским горизонтом. Карбонатная пачка представлена известняками зеленовато-серыми, неравномерно глинистыми. Толщина – 10-30 м.
Среднефранский подъярус - D3f2
Саргаевский горизонт – D3f2sr. Горизонт сложен известняками светло-серыми, органогенными. Ожидаемая толщина – 5-10 м. Доманиковый горизонт - D3f2dm. Отложения горизонта представлены известняками темно-серыми, битуминозными, участками окремнелыми, с прослоями битуминозных сланцев. Толщина – 30-40 м.
Верхнефранский подъярус - D3f3
Донской надгоризонт - D3dn
Отложения верхнефранского подъяруса представлены известняками темно-серыми почти черными, микрозернистыми. Битуминозными, с прослоями глинисто-битуминозных сланцев. Толщина – 50-75 м.
Фаменский ярус – D3fm. Отложения фаменского яруса представлены нерасчлененными отложениями нижнего и среднего подъяруса и отложениями заволжского надгоризонта. Разрез представлен известняками серыми, темносерыми, микрозернистыми, битуминозными. В заволжских отложениях встречаются прослои аргиллитов темно-серых, плитчатых. Толщина фаменского яруса – 80-125 м.
Каменноугольная система – С
Нижний отдел – С1
Турнейский ярус – С1t. Отложения турнейского яруса представлены в объёме малёвско-упинского и черепетского горизонтов и перекрывают со стратиграфическим перерывом отложения фаменского яруса верхнего девона.
Малевский и упинский горизонты - С1tml + С1tup. Малевский и упинский горизонты образуют структуру облекания рифовых построек заволжского возраста, представлены переслаиванием известняков серых, органогенных и аргиллитов зеленовато-темно-серых, плитчатых. Толщина - 250-265 м.
Черепетский горизонт - С1tcp. Сложен известняками светло-серыми, органогенными, с прослоями аргиллитов. Толщина – 25-30 м.
Визейский ярус – С1v.
Кожимский надгоризонт – С1vkzh
Бобриковский горизонт - С1bb. Отложения горизонта представлены переслаиванием алевролитов светло-серых, кварцевых; песчаников темно-серых, кварцевых, мелко и среднезернистых. Толщина – 10-25 м.
Окский надгоризонт - С1ok. На исследуемой площади окский надгоризонт представлен отложениями тульского, алексинского и михайловского горизонтов.
Тульский горизонт - С1tl. Отложения горизонта представлены переслаиванием алевролитов светло-серых, кварцевых; песчаников серых, кварцевых, мелкозернистых и аргиллитов темно-серых, углистых. Толщина – 15-30 м.
Алексинский и михайловский горизонты – С1al+C1mh. Представлены карбонатными породами: доломитами и известняками. Доломиты серые, микро и тонкокристаллические, прослоями окремнелые, с вертикальными трещинами, заполненными ангидритом. Известняки серые, плотные. Толщина – 110-130 м.
Серпуховский ярус – С1s. Представлен переслаиванием доломитов и известняков. Известняки светло-серые, почти белые, органогенные, сахаровидные. Доломиты серые, буровато-серые, в кровле яруса - кавернозные, с включениями ангидрита. Толщина – 65-90 м.
Средний отдел – С2. В составе среднего отдела выделяются башкирский и московский ярусы.
Башкирский ярус - С2b Представлен известняками светло-серыми, органогенными, плотными и пористыми. Ожидаемая толщина – 50-55 м.
Московский ярус – С2m.
Нижнемосковский подъярус – С2m1. Подъярус выделяется в объеме верейского и каширского горизонтов.
Верейский горизонт С2vr. Представлен переслаиванием карбонатных и терригенных пород. Терригенные породы – аргиллиты зеленовато-серые, плитчатые, Карбонатные породы – известняки серые, органогенные. Толщина – 50-55 м.
Каширский горизонт – С2ks. Представлен переслаиванием известняков и доломитов светло-серых, серых, органогенных. Толщина – 80-90 м.
Верхнемосковский подъярус – С2m2. Подъярус выделяется в объеме подольского и мячковского горизонтов.
Подольский горизонт – С2pd. Отложения горизонта представлены переслаиванием известняков и доломитов. Известняки серые, светло-серые, органогенные. Доломиты светло-серые, с остаточной органогенной структурой, тонко и микрозернистые. Толщина – 60-65 м.
Мячковский горизонт – С2mc. Отложения горизонта представлены известняками серыми и светло-серыми, органогенными, с включениями ангидрита и доломитами серыми и светло-серыми, тонко и микрозернистыми, участками окремнелыми и загипсованными. Толщина – 80-85 м.
Верхний отдел – С3. Отложения верхнего карбона представлены доломитами серыми и светло-серыми, тонко-микрозернистыми, с включениями гипса и ангидрита, с прослоями известняков. Толщина – 205-225 м.
Пермская система – P
Ассельский ярус - P1as. Отложения яруса сложены доломитами светло-серыми, коричневато-серыми, с реликтовой органогенной структурой, с включениями ангидрита и гипса. Толщина – 80-110 м.
Сакмарский ярус - P1s. Ярус представлен в объеме тастубского и стерлитамакского горизонтов. Отложения тастубского горизонта представлены доломитами серыми, коричневато-серыми, с включениями гипса и ангидритов. Толщина – 45-55 м. Отложения стерлитамакского горизонта представлены известняками светло-серыми и белыми, органогенными, с включениями гипса. Толщина – 55-60 м.
Артинский и кунгурский ярусы - P1ar+Р1kg. Отложения яруса представлены доломитами и ангидритами с включениями гипсов. Толщина – 0-15 м.
Уфимский. казанский ярусы и татарский отдел – Р1u+Р2kz+Р3t. Отложения представлены переслаиванием аргиллитов, алевролитов, песчаников и глин. Аргиллиты красно-коричневые, с прослоями глинистых мергелей и полимиктовых песчаников. Алевролиты красно-коричневые, зеленовато-серые, известковистые, с прослоями известняков. Глины коричневато-красные, красно-бурые. Песчаники коричневато-красные, мелко-, среднезернистые. Толщина – 300-440 м.
Четвертичные отложения – Q. Представлены суглинками, супесями, глинами, песками. Ожидаемая толщина – до 20 м.
Характеристика продуктивных пластов
В тиманском горизонте на месторождении выделен продуктивный пласт, индексируемый как Д0. Пласт Д0 сложен пористым песчаником с прослоями алевролита. Пласт выдержан по всей площади месторождения. Региональной покрышкой нефтяных залежей служат карбонатные отложения в кровле тиманского горизонта толщиной до 5 м. Пласт Д0 вскрыт пяти поисковыми скважинами (700, 701, 1208, 1209, 1206). одной эксплуатационной (2002) и боковым стволом из скв. 2002. Количество проницаемых прослоев пласта по скважинам изменяется – от двух до четырех. Толщины проницаемых прослоев колеблются от 0,4 м (скв.2002БС) до 3,2 м (скв. 701). Толщина разделяющих их непроницаемых пропластков колеблется от 0,5 м (скв. 2002) до 4,6 м (скв. 2002БС). Эффективная толщина пласта изменяется от 4,4 (скв. 701) до 5,8 м (скв. 1209), суммарная нефтенасыщенная – от 1,2 (скв. 2002) до 4,4 м (скв. № 701). Коэффициент песчанистости для тиманских продуктивных пластов меняется в пределах 0,473-0,852. составляя в среднем 0,716, коэффициент расчлененности – от 2 до 5, составляя в среднем 3.
Тектоника
В тектоническом отношении Кияикский участок расположен на северном окончании Можгинского вала, в зоне сочленения северной вершины Татарского свода и западного борта Верхнекамской впадины, представляющей собой крупную гетерогенную структуру, наиболее четко выделяющуюся по кристаллическому фундаменту и снивелированную мощной толщей осадочных образований рифейского комплекса (рис. 2).
Кристаллический фундамент глубоким бурением не вскрыт, глубина его залегания составляет порядка 2-3 км.
В пределах Кияикского участка, как и во всей Удмуртской Республике, выделяется структурный комплекс фундамента и структурный комплекс осадочного чехла.
В пределах комплекса осадочного чехла на Кияикском участке выделяются рифейский и палеозойский структурные этажи, имеющие свои структурно-тектонические особенности.
Тектоника осадочного чехла тесно связана со строением фундамента. Сложное сочетание пликативных подвижек фундамента с движениями блоков по разломам предопределило ход осадконакопления и образование в комплексе осадочного чехла четырех структурных этажей: рифейского, вендского, эйфельско-нижнетриасового и кайнозойского. Они разделены угловыми и стратиграфическими несогласиями, вызванными изменениями тектонического режима развития территории и длительными перерывами в осадконакоплении.
Рифейский структурный этаж трансгрессивно с угловым несогласием перекрывает комплекс кристаллического фундамента. Мощность отложений рифейского возраста в описываемом районе составляет от нескольких десятков до сотен метров и постепенно увеличивается в восточном направлении. Породы рифея, сохраняя особенности строения фундамента, в значительной степени нивелируют его отрицательные структуры.
Палеозойский структурный этаж изучен более подробно сейсморазведкой и глубоким бурением и характеризуется субпараллельным залеганием всех структурных ярусов.
Резкой градиентной зоной площадь работ делится на две структурных террасы: западную – Областновскую (включает Кияикскую, Люкскую и Ново-Кияикскую структуры) и восточную – Чернушкинскую (включает Марасановскую структуру).
Структурные террасы ярко отображаются в современных планах палеозойского чехла. На данном участке характер распределения нефтеносности связан с границами прослеживания террас. В пределах Областновской террасы этаж нефтеперспективности связан с девонским терригенным комплексом, а в пределах Чернушкинской террасы – с девонским и верейско-башкирским комплексами.

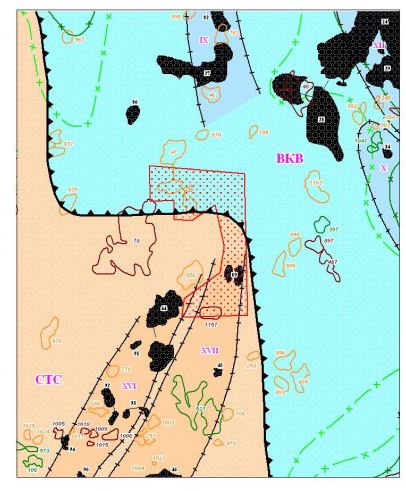

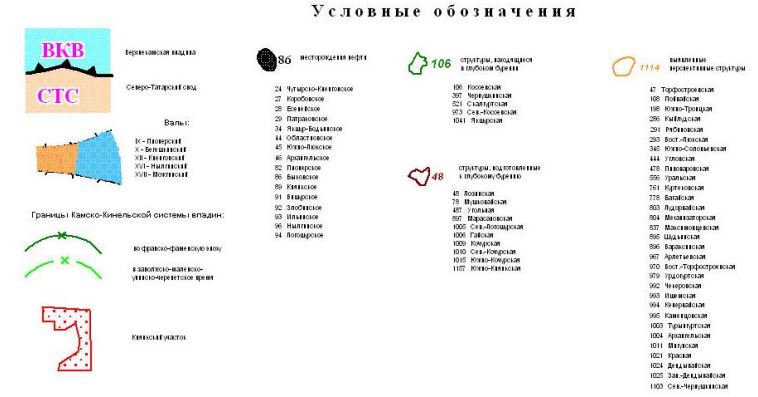

Рис. 2. Тектоническая схема района работ
В пределах структурной террасы выделяются антиклинальные объекты III порядка - поднятия. Все они характеризуются незначительными амплитудами, изрезанностью форм и имеют преимущественно тектонический генезис. Типы ловушек углеводородов на данной площади могут быть структурно-литологические. структурнотектонические пластовые сводовые. Более сложные типы ловушек (структурно- тектонические, структурно-литологические) характерны для зоны Областновской структурной террасы.
Структурно-тектоническое строение осадочного чехла в общих чертах имеет унаследованный характер от строения поверхности кристаллического фундамента. Морфология локальных структур III порядка сложна и создана сочетанием тектонических и седиментационных структурообразующих факторов, что обуславливает отсутствие сквозного соответствия в структурных планах по маркирующим опорным отражающим горизонтам девона, карбона и перми.
Сложное сочетание пликативных подвижек фундамента с движениями блоков по разломам предопределило ход осадконакопления и образование в комплексе осадочного чехла четырех структурных этажей: рифейского, вендского, эйфельско-нижнетриасового и кайнозойского. Они разделены угловыми и стратиграфическими несогласиями, вызванными изменениями тектонического режима развития территории и длительными перерывами в осадконакоплении.
Кияикское месторождение приурочено к небольшому поднятию, месторождение однопластовое. В его пределах, в тиманском горизонте выделен продуктивный пласт Д0.
Основой для построения структурных карт по пласту Д0 тиманского горизонта послужили материалы по сейсморазведке МОГТ-2D и 3D, НВСП в скв. 2002 и скважинные данные в пределах Кияикского участка недр.
НЕФТЕНОСНОСТЬ
По результатам поисково-разведочного бурения на месторождении установлена промышленная нефтеносность в пласте Д0 тиманского горизонта верхнего девона.
Коллектором является пористый песчаник с прослоями алевролита. Пласт выдержан по всей площади месторождения. Региональной покрышкой нефтяных залежей служат карбонатные отложения в кровле тиманского горизонта толщиной до 5 м.
Пласт Д0 вскрыт пятью поисковыми скважинами (700, 701, 1208, 1209, 1206), одной эксплуатационной (2002) и боковым стволом из скв. 2002.
Количество проницаемых прослоев пласта по скважинам изменяется – от двух до четырех. Толщины проницаемых прослоев колеблются от 0,4 м (скв.2002БС) до 3,2 м (скв. 701). Толщина разделяющих их непроницаемых пропластков колеблется от 0,5 м (скв. 2002) до 4,6 м (скв. 2002БС). Эффективная толщина пласта изменяется от 4,4 (скв. 701) до 5,8 м (скв. 1209), суммарная нефтенасыщенная – от 1,2 (скв. 2002) до 4,4 м (скв. № 701).
В работе представлен оперативный подсчет запасов нефти по пласту Д0 тиманского горизонта. Пересчет запасов нефти по состоянию на 01.01.2020 г. был проведен в связи с необходимостью актуализации запасов нефти и газа, а также составления нового проектного документа, соответствующего требованиям новой Классификации запасов и ресурсов нефти и горючих газов, утвержденной приказом Министерства природных ресурсов и экологии Российской Федерации от 01.11.2013 г. №477.
В основу структурных построений взята структурная карта по отражающему горизонту ОГ-III (кровля терригенных отложений тиманского горизонта), построенная с учетом данных ПМ НВСП скважины 2002, сейсморазведки 2D и 3D, а также отметок пластопересечений по всем пробуренным скважинам, определённых по материалам ГИС.
Нефтяная залежь пласта Д0 тиманского горизонта
Залежь нефти открыта скважиной 701, пласт Д0 состоит из двух проницаемых нефтенасыщенных прослоев, залегающих на абс. отм. -1715,5-1716,7 и -1717,5-1720,7 м. их толщина составляет 1,2-3,2 м. Перемычка между прослоями составляет 0,8 м. При первичном испытании пласта в колонне интервала абс.отм. -1715,6-1717,4 м; -1718,1-1720,9 м получен приток нефти с водой (дебит нефти 5,9 м3/сут. воды 2,6 м3/сут) при Нд – 187 м. Присутствие минерализованной жидкости объясняется прорывом воды из нижележащих водоносных прослоев. Скважина была ликвидирована, в 2007 г. проведены работы по разликвидации скважины. В результате проведения РИР. повторной перфорации из интервала абс. отм. -1715,7-1717,3 м. -1718,1-1719,1 м получен приток нефти дебитом 7,0 м3/сут на штуцере d=3 мм (табл. прил. 3, граф. прил. 3. 5). В скважине 1209 пласт Д0 залегает на абс.отм. -1717,0-1719,8 и -1721,3-1724,3 м. верхний пропласток, толщиной 2,8 м по ГИС характеризуется как нефтенасыщенный, нижний толщиной 3,0 м – водонасыщенный. Перемычка между прослоями составляет 1,4 м. При испытании в колонне интервала абс.отм. -1716,8-1719,9 м получен приток нефти дебитом 32,9 м3 /сут на штуцере d=50,3 мм при депрессии 3,67 МПа.
В скважине 2002 пласт Д0 залегает на абс.отм. -1717,5-1718,7; -1721,2-1723,4 и - 1723,9-1725,3 м. верхний пропласток по ГИС нефтенасыщенный. нижние – водонасыщенные. При испытании пласта в открытом стволе из интервала абс.отм. -1712,5-1726,9 м получен приток воды дебитом 30,2 м 3 /сут (табл.прил. 3, граф. прил. 3, 9). В 2011 году из скважины 2002 пробурен боковой ствол, в котором пласт Д0 представлен четырьмя пропластками, залегающими на абс.отм. -1714,9-1715,3; -1719,9-1720,9; -1721,2-1722,6; -1723,5-1725,9 м. два верхних пропластка по материалам ГИС характеризуются как нефтенасыщенные, нижние - водонасыщенные. При испытании пласта в открытом стволе из интервала абс.отм. -1714,3-1790,3 м получен приток минерализованной воды с нефтью дебитом 70,7 м3/сут (из них дебит нефти 5,4 м3/сут).
В скв. 1208 пласт Д0 – водонасыщенный по ГИС, кровля пласта вскрыта на абс.отм. -1723 м. ВНК принят на абс. отм. -1721 м: на середине расстояния между кровлей водоносной части пласта Д0 в скв. 2002 и 2002БС и подошвой нефтеносного пласта в скв. 701. Залежь нефти пластовая сводовая. Размеры составляют 3.0×0.9 км. высота 11 м. Коллектор – терригенный, представлен переслаиванием алевролитов и песчаников.
Источник: Оперативный пересчет запасов нефти Кияикского нефтяного месторождения Удмуртской Республики. Договор № 1/9 от 18.09.2019 г. Валеева С.Е., Николаева Э.Р., Фахрутдинов И.Р., и др. 2020
