Копальнинское месторождение
Копальнинское месторождение нефти расположено в Чусовском районе Пермского края, в 65 км северо-восточнее краевого центра и в 30 км западнее районного центра г. Чусового. Ближайшая железнодорожная станция – Калино на расстоянии 15 км. Расстояние до магистрального нефтепровода –46 км.
Промышленными центрами вблизи
месторождения являются города: Пермь
(юго-западнее района), Чусовой (восточнее района) и Лысьва (юго-восточнее
района). Развиты нефтедобывающая, металлургическая, машиностроительная и лесная
промышленности. Западнее района расположены разрабатываемые: Лобановское и
Ярино-Каменноложское месторождения, севернее – Ольховское, Ульяновское
месторождения, связанные с нефтеперерабатывающим заводом системой нефтепроводов
(магистральных и межпромысловых) (рис.1.).

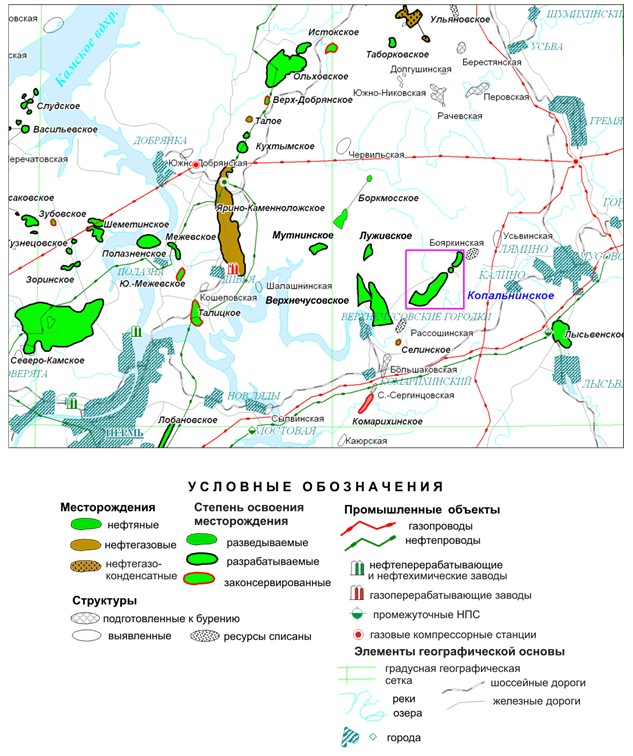

Рис.1. Обзорная карта района работ
Главными транспортными артериями района являются: электрифицированная железная дорога: Пермь-Чусовой, автодороги Пермь-Полазна-Чусовой, Кунгур-Лысьва-Чусовой и судоходные реки: Кама и Чусовая (в нижнем течении).
Дорожная сеть в районе месторождения развита удовлетворительно.
Краткая литолого-стратиграфическая характеристика
Геологический разрез месторождения изучен по результатам бурения структурных и поисково-разведочных скважин и включает отложения от вендского комплекса до четвертичных.
Стратиграфическое расчленение разреза произведено по унифицированной схеме стратиграфии палеозойских отложений Волго-Уральской нефтегазоносной провинции, утвержденной в 1962г., с изменениями, принятыми на совещании в г. Казани в 1966г. и на 8 Международном конгрессе по стратиграфии и геологии в г. Москве в 1975г.
Вендский комплекс
Додевонские отложения изучены лишь в единичных скважинах, максимально вскрытая толщина в скважине 82 составляет 84 м. Вендские отложения представлены песчаниками и алевролитами полимиктовыми и полевошпатово-кварцевыми, зеленовато-серыми и красновато-бурыми, аргиллитами алевритистыми серыми и зеленовато-серыми. К кровле венда приурочен отражающий горизонт IV.
Палеозойская группа
Представлена девонской, каменноугольной и пермской системами.
Девонская система
Девонские отложения залегают со стратиграфическим несогласием на породах венда и представлены всеми отделами.
Нижний отдел
Эмский ярус
Эмские отложения представлены толщей ритмично переслаивающихся кварцевых песчаников, аргиллитов, алевролитов, в породах отмечаются маломощные прослои известняков. Толщина отложений изменяется от 21 до 72 м.
Средний отдел
Представлен отложениями эйфельского и живетского ярусов.
Эйфельский ярус
Эйфельские отложения залегают со стратиграфическим несогласием на эмских. Породы представлены алевролитами, кварцевыми песчаниками и аргиллитами серыми и темно-серыми с коричневатым оттенком, участками пестроокрашенными,
тонкоотмученными, прослоями алевритистыми. Толщина отложений эйфельского яруса составляет 4.5-22 м.
Живетский ярус
Отложения живетского яруса или отсутствуют полностью, или представлены только нижней своей частью. Породы представлены песчаниками, алевролитами и аргиллитами. Песчаники и алевролиты серые, светло-серые и темно-серые с коричневатыми или зеленоватыми оттенками, кварцевые разнозернистые. Аргиллиты каолинитово-гидрослюдистые, серые, буровато-коричневые и зеленовато-серые, тонкоотмученные и слабо алевритистые, тонкослоистые. Содержат обильную фауну. Толщина отложений – 3-10 м.
Верхний отдел
Представлен франским и фаменским ярусами.
Франский ярус
Подразделяется на три подъяруса. В нижнем подъярусе выделяется коми надгоризонт в составе пашийского и тиманского горизонтов. Средний подъярус франского яруса содержит саргаевский и семилукский горизонты. Верхний подъярус нерасчленен.
Пашийский горизонт характеризуется впадинным типом разреза и представлен кварцевыми песчаниками и алевролитами с прослоями аргиллитов. Песчаники и алевролиты светло-серые, серые, темно-серые, с зеленоватыми и коричневатыми оттенками. Породы нередко пестро окрашенные, ожелезненные. Песчаники мелкозернистые, алевролиты мелко – и крупнозернистые, песчаные. Аргиллиты серые и темно-серые с зеленоватым и реже коричневатым оттенками, тонкоотмученные и алевритистые, тонкослоистые. Толщина отложений пашийского горизонта 3.5-5 м.
Тиманский горизонт в своем составе имеет терригенную (нижнюю) и карбонатную (верхнюю) пачки пород.
Нижняя пачка слагается алевролитами с прослоями аргиллитов и песчаников. Алевролиты и песчаники серые, светло и темно-серые с зеленоватым и коричневатым оттенками, прослоями почти белые, кварцевые, в различной степени глинистые, вверху известковистые. Песчаники мелкозернистые. Алевролиты крупнозернистые, песчаные. Аргиллиты серые, темно серые с зеленоватым оттенком, красновато темно-коричневые, прослоями почти черные, тонкоотмученные с очень тонкой и тончайшей горизонтальной слоистостью. Толщина терригенной пачки 7.5-14 м.
Верхняя пачка сложена известняками серыми и темно-серыми, участками доломитизированными, в различной степени глинистыми, в нижней части алевритистыми и песчаными. Толщина карбонатной пачки до 10 м.
Саргаевский горизонт представлен карбонатным типом разреза. Разрез сложен известняками коричневато-серыми, неравномерно доломитизированными, местами переходящими в доломит, известняками доломитизированными, слабо глинистыми. Толщина 5-12 м.
Семилукский горизонт, как и саргаевский, представлен карбонатным разрезом. Отложения представлены известняками и вторичными доломитами темно-серыми, почти черными, участками окремнелыми, мелко- и тонкозернистыми. Толщина 6.5-14.5 м.
Верхнефранский подъярус не расчленен, представлен рифовым и межрифовым типами разреза.
Межрифовый тип разреза представлен известняками серыми и темно-серыми, битуминозными, неравномерно окремнелыми, доломитизированными, микро- и тонкозернистыми с детритом, органогенно-детритовыми, прослоями мелкообломочными оолитовыми.
Рифовый тип разреза сложен известняками светло-серыми, почти белыми, реже серые и темно-серые с коричневатым оттенком, местами доломитизированными, микро- и тонкозернистыми с детритом, органогенно-детритовыми оолитовыми, с зубчатыми стилолитами, с кавернами, стенки которых покрыты крустификационными корками кальцита. Толщина 22-250 м.
Фаменский ярус
Фаменский ярус развит в полном объеме, на горизонты не подразделяется. В разрезах выделен рифовый тип, в котором выделяется два подтипа: рифово-лагунный и склоновый.
Разрез склонового подтипа представлен известняками коричневато-серыми, неравномерно окрашенными и битуминозными, местами доломитизированными, тонкозернистыми с детритом, органогенно-детритовыми, неяснослоистыми, со стилолитами. Прослоями известняки почти черные, битуминозные, окремненные, микрозернистые, содержащие сланцы битуминозно-известковые, известково-битуминозные, слойки черного кремня.
Разрезы рифово-лагунного подтипа сложены известняками светло-серыми, почти белыми с коричневатым оттенком, микро- и тонкозернистыми с детритом, с прослоями и участками водорослевые, мелкообломочные, неяснослоистые, с бугристыми и зубчатыми стилолитами, кавернозные. Каверны и трещины заполнены кальцитом, иногда доломитом. Толщина 65.5-342 м.
Каменноугольная система
Система подразделяется на три отдела: нижний, средний и верхний.
Нижний отдел
Представлен турнейским, визейским и серпуховским ярусами.
Турнейский ярус
Турнейский ярус подразделяется на два надгоризонта: ханинский и шуриновский. Ханинский надгоризонт объединяет гумеровский, малевский и упинский горизонты, которые чаще всего в разрезах скважин рассматриваются в составе нерасчлененной толщи.
В малевско-упинском горизонте по литолого-фациальным особенностям, условиям образования и палеоструктурному положению выделяются депрессионный и бортовой типы разрезов.
Депрессионный тип разреза сложен переслаиванием аргиллитов битуминозных, сланцев почти черных и известняков темно-серых, битуминозных, неравномерно доломитизированных, глинистых, прослоями окремнелых.
Бортовой тип разреза представлен известняками серыми и светло-серыми детритовыми, слабо глинистыми и битуминозными. Общая толщина отложений 16-306 м. На Верхне-Чусовском месторождении в малевско-упинской толще выделен продуктивный пласт Т2-2.
Шуриновский надгоризонт включает два горизонта: черепетский и кизеловский. Разрезы шуриновского надгоризонта характеризуются так же двумя типами разреза бортовым и депрессионным.
Отложения черепетского горизонта в бортовой зоне представлены известняками серыми и светло-серыми детритовыми, иногда глинистыми и доломитами. Толщина 124-139 м.
Отложения депрессионного типа представлены переслаиванием аргиллитов, сланцев и известняков темно-серых, глинистых, прослоями окремнелых. Толщина 11-70 м.
Разрез кизеловского горизонта характеризуются хорошо выраженной слоистостью. Горизонт слагается известняками, часто глинистыми, серыми с коричневатым оттенком, тонкозернистыми и мелкодетритовыми, участками доломитизированными, окремнелыми. В известняках отмечены прослои темно-серых, почти черных известковистых аргиллитов и мелкозернистых доломитов. Толщина 2-43 м.
Визейский ярус
Визейский ярус представлен двумя надгоризонтами: кожимским и окским. Кожимский надгоризонт представлен в составе косьвинского, радаевского и бобриковского горизонтов.
Радаевский горизонт залегает со стратиграфическим несогласием на кизеловских отложениях. Отложения представлены переслаиванием алевролитов, песчаников, углистыми и алевритистыми аргиллитами, с редкими и маломощными прослойками и линзами углистых сланцев и каменных углей. На Верхне-Чусовском месторождении радаевские отложениях нефтенасыщены. Толщина отложений 9-52 м.
Бобриковский горизонт сложены преимущественно кварцевыми песчаниками с прослоями алевролитов, аргиллитов редко каменных углей, оолитовых железняков и каолинитовых глин. На Луживском месторождении бобриковские отложения нефтенасыщены (пласт Бб). Толщина отложений 34-85 м.
Тульский горизонт представлены двумя литологическими пачками: нижняя, более мощная, терригенная, верхняя – терригенно-карбонатная. Терригенная пачка сложена песчаниками, алевролитами, аргиллитами и каменным углем. Терригенно-карбонатная пачка сложена известняками и доломитами с прослоями терригенных пород. Как в терригенной, так и в карбонатной толще при бурении скважин наблюдались нефтепроявления.
К кровле терригенной пачки приурочен отражающий горизонт IIК. Толщина терригенных отложений 25-56 м. Карбонатных 10-21 м.
Окский надгоризонт составляют тульский, алексинский, михайловский и веневский горизонты.
Алексинский горизонт представлен известняками и доломитами с прослоями аргиллитов и алевролитов.
Михайловский горизонт сложен известняками и доломитами, глинистыми.
Веневский горизонт представлен известняками прослоями доломитизированными, глинистыми, иногда окремнелыми.
Толщина карбонатных отложений окского надгоризонта 100-132 м.
Серпуховский ярус
Серпуховские отложения представлены не в полном объеме и сложены известняками светло-серыми, органогенными, неравномерно доломитизированными и доломитами реликтовыми органогенно-детритовыми, кавернозными с редкими и тонкими прослоями известковистого аргиллита. Толщина – 98‑139 м.
Средний отдел
Отдел составляют башкирский и московский ярусы.
Башкирский ярус
Башкирский ярус со стратиграфическим несогласием залегает на отложениях серпуховского яруса. В основании яруса залегает серый и темно-серый, окремнелых, микрозернистый и мелкодетритовый известняк. Выше залегают известняки и доломиты. В верхней части яруса встречаются тонкие прослои аргиллитов и прослои конгломерато-брекчий. Толщина отложений башкирского яруса 32-48 м.
Московский ярус
Московский ярус представлен верейским, каширским, подольским и мячковским горизонтами.
Верейский горизонт залегает со стратиграфическим несогласием на башкирских отложениях. Горизонт представлен переслаиванием известняков серых и темно-серых, глинистых с аргиллитами и редкими прослоями доломитов и алевролитов. К кровле горизонта приурочен отражающий горизонт IК. Толщина 65-82 м.
Каширский, подольский и мячковский горизонты представлены известняками серыми, прослоями слабо доломитизированными, доломитами серыми с редкими маломощными прослоями аргиллитов. Мощность 125-149 м.
Общая толщина московского яруса составляет 199-220 метров.
Верхний отдел
Отдел представлен карбонатными отложениями. Доломиты серые, темно-серые, микро-тонкозернистые, прослоями кавернозные. Известняки серые, серые с коричневатым оттенком, прослоями светло-серые и темно-серые, в кровле гипсоангидритовая толща. Для известняков свойственна доломитизация, для доломитов характерна сульфатизация. Толщина 132-174 м.
Пермская система
Представлена нижним и верхним отделами.
Нижний отдел
Нижнепермские отложения представлены в полном объёме, подразделяются на ассельский, сакмарский, артинский и кунгурский ярусы.
Ассельский ярус
Представлен в полном объеме, сложен известняками, прослоями доломитизированными, светло-серыми, серыми, доломитами светло-серыми, серыми, разнозернистыми и реликтово-органогенно-детритовыми. Породы участками окремнелые, с включениями гипса, часто пористые и кавернозные. Толщина 233-395 м.
Сакмарский ярус
Представлен тастубским и стерлитамакским горизонтами.
Тастубский горизонт представлен слоистыми и рифогенными известняками.
Слоистые известняки прослоями доломитизированные, полидетритовые, фораминиферовые, криноидно-фораминиферовые, криноидно-мшанковые, коралловые, палеоаплизиновые и др. Известняки прослоями сульфатизированные, битуминозные, нередко наблюдается окремнение. Часто встречаются колонии призматических и кустистых ругоз, палеоаплизины.
Рифогенные известняки имеют пятнистую окраску, массивные со стилолитовыми швами, кавернозно-пористые. Рифостроителями являются водоросли и палеоаплизины. Рифогенные образования маломощны, вероятно, имеют форму типа биостром
В верхней части тастубского горизонта выделяется каротажный репер ГК2. Репер ГК2 является основным маркирующим горизонтом, по которому осуществляет картирование локальных поднятий. Толщина 157-197 м.
Стерлитамакский горизонт представлен известняками в различной степени окремнелыми, часто доломитизированными. Известняки серые и светло серые полидетритовые, фораминиферовые, криноидно-фораминиферовые, криноидно-мшанковые, фузулинидово-криноидные, микро-тонкозернистые. Кроме мшанок, фузулинид и мелких фораминифер, среди остатков организмов распространены брахиоподы, колонии астреевидных ругоз, спикулы, палеоаплизины и др. Породы неравномерно слабо кавернозные с примазками темного глинистого материала, участками неравномерно пористые.
Среди слоистых пород в стерлитамакских отложениях выявлены рифогенные образования, рифогенные известняки образованы водорослями и палеоаплизинами. Анализ рифогенных образований дает возможность предположить существование в разрезе ряда рифогенных линз-биостромов. Толщина отложений стерлитамакского горизонта составляет 103-149 м.
Промышленная нефтеносность сакмарских отложений установлена на Копальнинском месторождении (пласты См1, См2 и См3).
Общая толщина сакмарского яруса составляет 261-346.5 м.
Артинский ярус
Согласно унифицированной стратиграфической схемы артинский ярус подразделяется на бурцевский, иргинский, саргинский и саранинский горизонты. На описываемой территории разрез яруса на горизонты не подразделяется из-за недостаточной палеонтологической обоснованности. Состав яруса в пределах площади непостоянен: с запада на восток происходит изменение состава яруса от карбонатного до преимущественно обломочного.
Карбонатный тип разреза.
Распространен на западе площади. Литологически подразделяется на три толщи (снизу вверх):
-толща окремнелых фузулинидово-криноидно-мшанковых известняков, которая слагается известняками органогенно-обломочными (брахиоподово-фузулинидовыми, фузулинидово-мшанковыми, криноидно-мшанковыми и др.) и кристаллически-зернистыми темно-серыми и серыми разных оттенков неясно-, волнисто-слоистыми, массивными в разной степени окремненными;
-толща окремнелых известняков и доломитов с многочисленными остатками спикул кремневых губок (“спикуловая толща”), толща представлена доломитами с подчиненным количеством известняков. Породы серые, голубовато- и светло-серые микрокристаллические и органогенно-детритовые. Фауна довольно разнообразна – фораминиферы, брахиоподы, мшанки, криноидеи, единичные кораллы, но особенно многочисленны спикулы губок. На отдельных участках наиболее крупные рифогенные массивы, полностью замещают слоистые породы третьей толщи, и частично замещают верх спикуловой толщи;
-толща известняков и доломитов, прослоями в разной степени глинистых и сульфатизированных с биогермными массивами. Участками третья толща частично или полностью замещается рифогенными образованиями – сылвинско-саргинскими биогермными массивами.
Глинисто-карбонатный тип разреза.
В разрезе выделяются три толщи (снизу вверх):
-толща окремненных криноидно-мшанковых известняков с фузулинидами; представлена известняками серыми с различными оттенками неяснослоистыми органогенно-детритовыми в разной степени окремненными.
-толща зеленовато-серых известняков, представлена известняками неравномерно глинистыми зеленовато-серыми плотными крепкими, в разной степени окремненными.
-толща глинистых известняков, мергелей, аргиллитов (дивьинская свита), сложена глинистыми известняками, мергелями, аргиллитами; к востоку глинистость и мощность свиты возрастают. В этом же направлении сокращается количество фауны. Сверху вниз по разрезу свиты наблюдаются увеличение карбонатности пород, количества и разнообразия фауны, уменьшение пиритизации.
В зоне развития дивьинской свиты довольно широко распространены рифогенные массивы, субстратом которых являются зеленовато-серые известняки.
Карбонатно-обломочный тип разреза.
Распространен на востоке площади. Толща обломочных пород слагается алевролитами, аргиллитами, песчаниками, конгломератами, мергелями с отдельными прослоями известняка.
Во всех типах разрезов в кровле артинского яруса выделяется терригенная пачка, к которой приурочен отражающий горизонт АТ. На Копальнинском месторождении из артинских отложений получен промышленный приток нефти (пласт Ар). Полная толщина артинского яруса изменяется от 254 м до 402 м.
Кунгурский ярус
Распространен на всей площади, подразделяется на два горизонта: филипповский и иренский.
На описываемой территории филипповский горизонт в зависимости от литологии представлен двумя свитами. На западе сульфатно-карбонатный разрез горизонта слагается ангидритами голубовато-серыми, серыми, кристаллически-зернистыми, известняками и доломитами серыми, коричневато-серыми с включениями сульфатов с примесью алевритистого материала, выделяется как карнауховская свита. Восточнее горизонт представлен сульфатно-карбонатно-глинистыми породами и выделяется как лекская свита. Верхняя часть свиты сложена карбонатно-обломочными и обломочными породами, нижняя представлена сульфатной пачкой. В целом толщина горизонта составляет 37-117 м.
Иренский горизонт распространен повсеместно. В пределах площади состав отложений испытывает существенные изменения в широтном направлении. Выделяется 4 типа разрезов, сменяющих друг друга с запада на восток: карбонатно-сульфатный (иренская свита), глинисто-карбонатно-сульфатный (переходный тип разреза), сульфатно-карбонатно-глинистый (поповская свита), сульфатно-обломочный (кошелевская свита) Толщина иренских отложений 175-390 м.
Верхний отдел
Уфимский ярус
Уфимский ярус представлен соликамским горизонтом развитым повсеместно.
Нижняя часть соликамского горизонта представлена песчаниками и аргиллитами с прослоями известняков, доломитовых мергелей и доломитов.
В верхней части разреза преобладают терригенные породы. Отмечается постепенный переход от аргиллитов к доломитам через доломитовые мергели.
Вскрытая толщина от 32 до 145 метров.
Четвертичная система
Осадки четвертичного возраста с большим стратиграфическим несогласием покрывают размытую поверхность пермских отложений. Аллювиальные отложения слагают пойменные и надпойменные террасы рек района и четко дифференцированы на фации: русловую, пойменную и старичную. Русловой аллювий сложен галечным материалом с линзами и прослоями песков и супесей. Пойменный аллювий состоит из глин, песчаных глин и глинистых песков, обогащенных растительными остатками. Старичный аллювий сложен глинами с прослоями торфа, с включениями вивианита и ожелезненных прослоев. Делювиальные отложения покрывают склоны речных долин, возвышенностей и представлены суглинками, содержащими обломки коренных пород. Толщина четвертичных отложений достигает 50 м.
Нефтегазоносность
Согласно схеме нефтегазогеологического районирования Копальнинское месторождение располагается в Юрюзано-Сылвенском нефтегазоносном районе Средне-Предуральской нефтегазоносной области. Промышленная нефтегазоносность района связана с каменноугольными и нижнепермскими отложениями. В рассматриваемом регионе залежи нефти установлены в турнейских радаевских, тульских, бобриковских, артинских и сакмарских отложениях.
На Копальнинском месторождении испытаниями в колонне доказана промышленная нефтеносность артинских и сакмарских отложений. Нефтепроявления отмечены при испытании бобриковского горизонта (скв.546-приток нефти 0,65 м3/сут).
В соответствии с результатами испытаний и интерпретации данных ГИС на месторождении выделено 4 продуктивных пласта (сверху вниз):
· пласт Р1ar артинского яруса нижней перми, карбонатный;
· пласт Р1S-См1 сакмарского яруса нижней перми, карбонатный;
· пласт Р1S-См2 сакмарского яруса нижней перми, карбонатный;
· пласт Р1S-См3 сакмарского яруса нижней перми, карбонатный.
В предыдущем подсчете запасов (1994 г) запасы были посчитаны по 3 продуктивным пластам (Р1ar, Р1S-См1 и Р1S-См2). Причины изменения количество и объема подсчетных объектов и соотношение пластов, выделенных в предыдущем и представленном подсчетах, рассмотрены в разделе 2.2. На Госбалансе запасы числятся по двум объектам: артинскому (Р1ar), и сакмарскому (Р1S).
За основу моделирования залежей приняты структурные и сейсмофациальные карты, построенные по результатам сейсморазведочных работ 3Д ОАО «Пермнефтегеофизика»2011 г, увязанные с сейсмическими данными картами 2Д 2007г (ООО «НОВИК»).
Пласт Р1ar артинского яруса нижней перми
В пласте выделена одна залежь, вскрытая одной скв.546.
В скв.546 при опробовании в колонне интервала глубин 822-838м (а.о. – 689,8-705,8м) получен приток безводной нефти дебитом 24,4 м3/сут. при Нд -418м.
По данным ГИС артинский продуктивный пласт в скв.546, выделенный в интервале глубин 798,2-862,2м (а.о. -666,2-730,2м), целиком нефтенасыщен. Общая толщина пласта 64м, эффективная -13,3м. Доля коллекторов в разрезе -20%.
В скв. 5, 18, 20, расположенных к северу и востоку от нефтяной скв.546, коллектора в артинском горизонте отсутствуют.
В скв.19, 27 и 147, расположенных к западу и юго-западу от скв.546, по данным ГИС выделены водонасыщенные коллектора толщиной, соответственно, 2, 8, 7,6 и 18,9м.
По сейсмическим данным скважина 546 располагается на моноклинали, осложненной малоамплитудным (менее 10м) поднятием. Общие нефтенасыщенные толщины в скв. 546 составляют 64м, соответственно залежь не контролируется антиклинальным поднятием. Учитывая, что в скв. 5, 18 и 20 коллектора отсутствуют, предполагается, что залежь связана с литологической ловушкой, и со всех сторон ограничена зоной фациального замещения коллекторов. Восточнее скв. 546 линия замещения коллекторов проведена посередине расстояния до ближайших скважин с отсутствием коллектора, а водонасыщенные коллектора, развитые западнее и юго-западнее скв.546 на тех же или более высоких абс. отметках, предположительно соответствуют другой линзе и отделены от скв. 546 узкой зоной замещения.
В предыдущем подсчете (1994г) предполагалось наличие в районе скв.546 высокоамплитудного (более 100м) поднятия, которое не подтверждено более поздними сейсмическими работами. Коллектора, выделенные в скв. 5, 4 и др., отнесенные в предыдущем подсчете к артинскому ярусу, в представленном подсчете, в связи с изменением артинско-сакмарской границы, рассматриваются в составе сакмарского яруса.
Таким образом, залежь, вскрытая скв.546 в артинском горизонте литологическая, ограниченная со всех сторон; линза целиком нефтенасыщена. Размеры залежи 3,2 х 2,2км. Эффективные нефтенасыщенные толщины меняются от 0 до 13,3м, в среднем составляют 7,5 м.
Пласт Р1s - См1 сакмарского яруса нижней перми
Промышленная нефтеносность пласта См1 доказана испытанием скв. 1, 4952 и 5.
В скв.1 при испытании пласта См1 открытым стволом в интервале а.о. - 780,3-863.3м получен приток нефти 2,3 м3 за 37 мин. При испытании в колонне открытым забоем совместно с пластом См2 (а.о.-863,5-963,2м) получен приток нефти 1,1 м3/сут и 2,7 м3/сут воды; совместно с пластами См2 и См3 (интервалы а.о. -863-1103,3м и -863,3-1013м) получены притоки нефти (3,6м3/сут и 3,2 м3/сут) с водой (0,9м3/сут и 1,4 м3/сут).
В скв. 4952 при испытании пласта См1 в колонне из интервала перфорации с а.о. –800-810м получен приток безводной нефти дебитом 3м3/сут.
В скв. 5 при испытании в колонне интервала с а.о. – 765-785м получен приток безводной нефти дебитом 6,1 м3/сут.
По данным сейсморазведки по кровле сакмарских отложений моноклиналь, погружающаяся в юго-восточном направлении, осложнена 4 куполами (Рис.2.6.). Соответственно выделено 4 залежи нефти (Граф. прил.4).
Залежь 1 вскрыта скв. 546, в которой по данным ГИС в прикровельной части пласта (интервал а.о. -751,3-782,2м) выделено 5,6м нефтенасыщенных толщин. При испытании нефтенасыщенного по ГИС интервала совместно с водонасыщенной частью пласта (а.о. – 759,8-788,8м) получен приток воды (1,7м3/сут ) с нефтью (0,1 м3/сут).
ВНК определен по данным ГИС в интервале а.о. -782,2м -786, 9 м и принят на а.о. -782,2м по подошве последнего нефтенасыщенного прослоя.
Залежь контролируется антиклинальным поднятием, относится к сводовому массивному типу. Размер залежи 3,2 х 2,0 км, высота 30 м. Максимальные эффективные нефтенасыщенные толщины 5,6м.
Залежь 2 вскрыта скв. 5, при испытании которой из пласта См1 получен приток безводной нефти дебитом 6,1 м3/сут (интервал с а.о. -765-785м). По ГИС в прикровельной части пласта выделено 3,6 м нефтенасыщенных толщин (интервал -777,7-786,5м).
В соответствии с результатами испытаний и ГИС ВНК принят на а.о. -786,5м.
Залежь сводовая, массивная. Размер залежи 1,7 х 0,9 км, высота 9м. Максимальные эффективные нефтенасыщенные толщины 3,6м.
Залежь 3 вскрыта скв. 3, 4 и 4952.
В скв. 4952 при испытании в колонне (а.о-792,5-802,5м)получен приток нефти дебитом 3м3/сут. В скв.3 и 4 нефтенасыщенные коллектора выделены по данным ГИС.
В скв.3 по данным ГИС в прикровельной части пласта выделен 1м нефтенасыщенных толщин, ВНК определен в интервале -797,5-800,7м. При испытании в процессе бурения интервала с а.о. -785,4-822,1м получен приток воды с пленкой нефти.
В скв.4 по данным ГИС в прикровельной части пласта выделено 4,1м нефтенасыщенных толщин, ВНК определен в интервале -794,3- 802,2м. При испытании в колонне интервала с а.о. -775,3-797,3м получен приток 0,225м3/сут нефти и 0,075м3/сут пластовой воды.
По результатам испытаний и результатов интерпретации данных ГИС, ВНК для залежи принят на а.о. -797,5м по подошве последнего нефтенасыщенного прослоя в скв. 3.
Залежь сводовая, массивная. Размер залежи 3,5 х 2,3 км, высота 11м. Максимальные эффективные нефтенасыщенные толщины 4,1м.
Залежь 4 вскрыта скв.1, в которой при испытании пласта в процессе бурения (интервал с а.о. - 780,3-863.3м) получен приток нефти 2,3м3 за 37 мин, а при испытании в колонне совместно с пластом См2 - приток нефти 3,2м3/сут нефти и 1,4 м3/сут воды (интервал с а.о..-863,5-963,2м).
По ГИС в скв.1 выделено 12,6м нефтенасыщенных толщин, ВНК определен в интервале – 791,6-796,5м.
ВНК принят на а.о. -791,6м по подошве последнего нефтенасыщенного прослоя. Залежь сводовая, массивная. Размер залежи 1,5 х 1,0 км, высота 2,2м. Максимальные эффективные нефтенасыщенные толщины 1,6м.
Пласт Р1s-См2 сакмарского яруса нижней перми
Промышленная нефтеносность пласта См2 доказана испытанием скв. 1 (а.о. -863 -1013м, дебит нефти 3,2м3/сут, воды -1,4 м3/сут.), скв.546 (а.о.-847-867м, приток нефти 4м3/сут, приток воды – 0,81м3/сут) и скв. 3 (а.о.-951 -981м, совместно с пластом См3, приток нефти 16, 4 м3/сут).
По данным сейсмофациального анализа коллектора в пласте распространены неповсеместно.
С учетом сейсмических данных и результатов бурения в пласте выделены 4 линзы, с каждой из которых связана залежь нефти.
Залежь 1 вскрыта скв. 546. В скв. 546 получен промышленный приток нефти. По ГИС пласт целиком нефтенасыщен, подошва коллекторов вскрыта на а.о.-888м.
Условный ВНК для залежи принят на а.о. – 888 м по подошве пласта в скв.546.
Залежь структурно-литологическая, пластовая. Размер залежи 2,1 х 1,6 км, высота 25,5 м, максимальные нефтенасыщенные толщины - 3,7 м.
Залежь 2 вскрыта скв.18, в которой по ГИС пласт целиком нефтенасыщен, подошва коллекторов вскрыта на а.о. -912,9 м. Размер залежи 1,7х1,0 км, максимальные нефтенасыщенные толщины - 2,6 м.
Залежь литологическая, линза целиком нефтенасыщена.
Залежь 3 вскрыта скв. 1, 3, 4, 5 и 16. В скв.1 и 3 получены промышленные притоки нефти, в скв.4 и 5 коллектора нефтенасыщены по данным ГИС.
Во всех скважинах пласт целиком нефтенасыщен. Подошва коллекторов в скв. 1 вскрыта на а.о. - а.о.-957,4м, в скв.3 - на а.о. - -958,1, в скв. 4 – на а.о. - -937,8м, в скв.5- -925,3м, в скв. 16 – 941м. Предполагается, что линза целиком нефтенасыщена,
Залежь литологического типа. Размер залежи 9,3х4,3 км, максимальные нефтенасыщенные толщины - 2,6м.
Залежь 4 вскрыта скв. 20, в которой пласт нефтенасыщен по ГИС. Подошва пласта вскрыта на а.о. -950,5м. Предполагается, что линза целиком нефтенасыщена
Залежь литологического типа. Размер залежи 1,3х0,8 км, максимальные нефтенасыщенные толщины-3,5м.
Пласт Р1s-См3 сакмарского яруса нижней перми
Промышленная нефтеносность пласта См3 доказана испытанием скв.3 (а.о.-1006-1036м, дебит нефти 6,3м3/сут).
По данным сейсмофациального анализа коллектора в пласте распространены неповсеместно.
С учетом сейсмических данных и результатов бурения в пласте выделены 2 залежи.
Залежь 1 вскрыта одной скв. 546, в которой в прикровельной части пласта выделено 3,2 м нефтенасыщенных толщин. ВНК определен в интервале а.о. -965,8-1008 м и принят для залежи на а.о. -965,8 м, соответствующей подошве последнего нефтенасыщенного прослоя.
Залежь структурно-литологическая, массивная. Размер залежи 3,2х2,3 м. Высота 55 м. максимальные нефтенасыщенные толщины-3,2 м.
Залежь 2 вскрыта скв. 3, 4, 5 и 16. В скв. 3 получен приток нефти, в остальных скважинах нефтенасыщенные коллектора выделены по ГИС.
В скв. 3, 4 и 16 вся вскрытая мощность пласта нефтенасыщена, а.о. подошвы нижнего прослоя, соответственно – 1034,5м, 1007,7м и 1030,4м. В скв. 5 ВНК определен в интервале -1018м-1040,3 м.
ВНК для залежи принят на а.о. -1034,5м по подошве коллекторов в скв.3. Интерпретация остальных скважин и результаты испытания скв.3 не противоречат принятому значению.
Залежь структурно-литологическая, пластовая. Размер залежи 8,3х2,8м. Высота 75м. Максимальные нефтенасыщенные толщины-4,5м.
Источник: Оперативный подсчет запасов нефти и газа по Мутнинскому, Верхне-Чусовскому, Луживскому и Копальнинскому месторождениям (Пермский край). Копальнинское месторождение (по состоянию на 01.01.2012 г.) Пороскун В.И., Френкель С.М., Шик Н.С., и др. 2012
