Класс Месторождения:
Тип Месторождения: Газовое
Местоположение:
Местность: Лес
Стадия разработки: Открытие
Год открытия:
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 11.93 км²
Кожимское месторождение
Литолого-стратиграфическая характеристика разреза.
Осадочный чехол на Кожимском месторождении вскрыт бурением на глубину 4791 м (скважина №1).
В геологическом строении изучаемой территории принимают участие породы фундамента, отложения ордовикской, силурийской, девонской, каменноугольной, пермской и четвертичной систем. Непосредственно в пределах Кожимского месторождения бурением вскрыт разрез каменноугольных, пермских и четвертичных отложений.
Стратиграфическая характеристика разреза приводится в соответствии со «Стратиграфической схемой Тимано-Печорской провинции» на основании изучения керна, с использованием петрографического описания шлифов, фаунистических определений и результатов ГИС.
Раздел иллюстрируется сводным литолого-стратиграфическим разрезом, который представлен на рисунке 1.

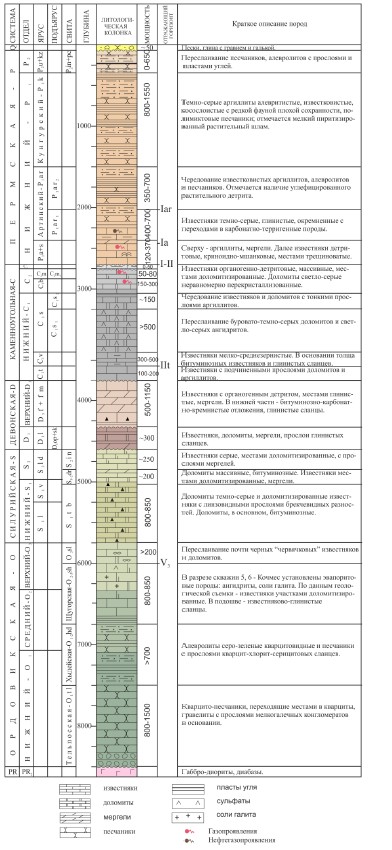

Рисунок 1 – Сводный геологический разрез осадочного чехла.
Каменноугольная система – C
Каменноугольные отложения трансгрессивно залегают на образованиях фаменского горизонта. В составе системы выделены нижний, средний и верхний отделы. Мощность пород каменноугольного возраста составляет 1100 м в скважине 6-Кочмес. В пределах площади исследования вскрытая мощность карбона равна – 1354 м в скважине №1 Кожимская.
Нижний отдел – C1
Нижнекаменноугольные отложения скважинами, расположенными непосредственно в пределах участка исследования, вскрыты в неполном объеме. В строении разреза нижнего карбона по данным скважин, расположенных во внешней зоне Косью-Роговской впадины, принимают участие отложения турнейского, визейского, серпуховского ярусов. Наибольшая вскрытая мощность отложений нижнекаменноугольного возраста в пределах площади составляет 1113 м (скважина №1 Кожимская вскрыла только отложения С1 s).
Турнейский ярус – C1 t
Турнейские отложения представлены пестроокрашенной глинисто-карбонатной породой, сложенной известняками неравномерно глинистыми и реже доломитами. Мощность этих отложений в скважинах Кочмесской площади изменяется от 150 до 180 м.
С кровлей отложений турнейского яруса отождествляется ОГ IIt (C1t).
Визейский ярус – C1 v
Визейский ярус в пределах площади исследования представлен верхним подъярусом. Эта нерасчлененная толща тульского + алексинского + михайловского + веневского горизонтов и представлена известняками серыми, детритовыми, перекристаллизованными, мелко-среднезернистыми, неравномерно глинистыми. Вскрытая мощность этих отложений в Прилемвинской складчато-покровной зоне равна 395 м (скв. №2 Лемвинская). В пределах Интинской складчато-чешуйчатой зоны эти отложения бурением не вскрыты.
Серпуховский ярус – C1 s
Отложения серпуховского яруса присутствуют в объеме нижнего и верхнего подъярусов. Вскрытая мощность серпуховских отложений в скважине №1 Кожимская равна 1113 м.
Нижнесерпуховский подъярус – C1 s1
Отложения раннесерпуховского возраста в скважине №1 Кожимская охарактеризованы керном долблений № 27-34. Литологически разрез сложен ангидритами, известняками, доломитами. Ангидриты светло-серые, прожилками и участками буровато-темно-серые, мелко-среднезернистые, слабо сцементированные, рыхлые. Чередование ангидритов различных оттенков создает нечеткую слоистую текстуру. Известняк серый с буроватым оттенком, мелко-среднезернистый, неравномерно перекристаллизованный с члениками криноидей, трещиноватый. Трещины разнонаправленные, иногда пересекающиеся, выполненные светло-серым кальцитом. Керн на свежем сколе с запахом сероводорода Доломиты буровато-темно-серые, мелко- тонкозернистые, плотные, крепкие.
Вскрытая мощность этой толщи в скважине №1 Кожимская составляет 966 м.
Верхнесерпуховский подъярус – C1 s2
В соответствии с керном долбления № 26 в скважине №1 Кожимская, подъярус литологически сложен известняками и доломитами. Известняки буровато-серые, органогенно-мелкодетритовые, перекристаллизованные, плотные, крепкие, тонкоплитчатые, с горизонтальными трещинами, залеченными светло-серым кальцитом. Мощность верхнего подъяруса по данным скважины 1-Кожимская равна 147 м.
Средний отдел – C2
В составе среднего отдела карбона выделяются башкирский и московский ярусы. Общая мощность этих отложений по Кожимской складке изменяется от 231 м (скважина №1 Кожимская) до 390 м (скв. №4 Кожимская).
Башкирский ярус – C2 b
Отложения яруса охарактеризованы керном в следующих скважинах: №1Кожимская (долбление № 25); №4 Кожимская (долбления № 6-32), №17 Кожимская (долбления 20-36) и представлены известняками и доломитами. Известняк серый с буроватым оттенком, органогенно-детритовый, фораминиферово-водорослевый, массивный, доломитизированный. Доломиты светло-серые до темно-серого, сгустково-комковатые, мелкозернистые, неравномерно перекристаллизованные, плотные. В породе отмечается кремний. Мощность яруса в скважине №4 Кожимская составляет 332 м.
Московский ярус – C2 m
Московский ярус представлен, в основном, нижним, а в некоторых скважинах нерасчлененной толщей нижнего и верхнего подъярусов. В скважине №2 Кожимская (долбление № 21) разрез сложен известняками серыми, мелко-тонкозернистыми, органогенно-детритовыми, неравномерно перекристаллизованными, плотными, крепкими, с редкими стилолитами. Полная мощность этих отложений в пределах Кожимского дизпликата составляет ~ 50-80 м.
Верхний отдел – C3
Развитие отложений верхнего отдела карбона по данным ТП НИЦ предполагается только в скважине №3 Кожимская. Отложения этого возраста с вышезалегающими нижнепермскими породами слагают единый рифовый массив и литологически им идентичны, а именно, это серые, светло-серые водорослевые известняки с криноидеями, мшанками и реже брахиоподами, неравномерно перекристаллизованные. Мощность этих отложений в скважине №3 Кожимская составляет 31 м.
Пермская система – P
Пермские отложения трансгрессивно залегают на разновозрастных средне- верхнекаменноугольных отложениях. В составе системы выделены нижний и верхний отделы. Мощность пород пермского возраста в пределах площади исследования составляют от 2700 м до 3490 м.
Нижний отдел – P1
Нижний отдел пермской системы представлен серией морских осадков ассельского, сакмарского, нижнеартинского и молласовыми терригенными образованиями верхнеартинского и кунгурского возрастов.
Мощность отложений отдела составляет от 3200 м до 4350 м.
Ассельский ярус – P1 a
Осадки ассельского яруса представлены карбонатными породами, накопление которых происходило в мелководных условиях. Разрез сложен детритовыми криноидно- мшанковыми известняками светло-серой окраски, сгустковыми, мелко-тонкозернистыми, неравномерно доломитизированными. В скважинах №№1, 3 Кожимские эти отложения представлены в рифовых фациях, которые охарактеризованы керном долблений 2-11, 23- 30 (скв. №3 Кожимская). Мощность рифовых отложений в пределах Кожимского участка изменяется от 152 м (скв. №1 Кожимская) до 330 м (скв. №3 Кожимская). С кровлей отложений ассельского яруса отождествляется ОГ Ia (P1a).
Сакмарский ярус – P1 s
Глинисто-карбонатная (мергели, аргиллиты, глинистые известняки) толща сакмарского возраста, залегающая над ассельскими карбонатами, выделена во всех скважинах. Мощность яруса колеблется от 20 м до 30 м.
Артинский ярус – P1 ar
Артинские отложения согласно залегают на породах сакмарского яруса и характеризуют постепенный переход от карбонатного к терригенному осадконакоплению.
В нижней части (преимущественно карбонатной) выделены известняки серые, темно-серые, неравномерно глинистые, детритовые, тонкослоистые. Эта толща отнесена к нижнеартинскому подъярусу, мощностью от 430 м до 850 м. С кровлей отложений нижнеартинского подъяруса отождествляется ОГ Iar (P1ar).
В верхней части (преимущественно терригенной) отмечено неравномерное переслаивание аргиллитов, песчаников и алевролитов. Толща отнесена к комплексу нижней (морской) молассы мощностью от 400 м до 800 м.
Бельковская свита (P1bl), выделенная по данным геологической съемки, имеет артинский возраст (иргинский + саргинский горизонты). Сложена серыми, зеленовато- серыми алевролитами с редкими прослоями мелко-тонкозернистых полимиктовых песчаников, реже аргиллитов. Мощность бельковской свиты по данным съемки составляет 600 м.
Кунгурский ярус – P1 k
Отложения кунгурского яруса, представленные талатинской свитой, также отнесены к комплексу нижней (морской) молассы.
Талатинская свита – P1tl. Отложения свиты представлены переслаиванием полимиктовых песчаников и алевролитов с редкими маломощными прослоями аргиллитов и мергелей.
Мощность этих отложений изменяется от 500 до 700 м.
Нижний+верхний отделы – P1+2
По данным геологической съемки на дневную поверхность выходят отложения лекворкутской свиты. Возраст свиты, определен как кунгурский и уфимский (нижняя часть соликамского горизонта). Отложения свиты входят в комплекс субконтинентальной угленосно-терригенной молассы.
Лекворкутская свита – P1+2lv. Литологически свита представлена ритмически переслаивающимися терригенными породами, среди которых преобладают мелко и среднезернистые песчаники и алевролиты. Фауна в разрезе свиты чрезвычайно многочисленна. Ее особенностью является наличие
морских и пресноводных видов. Угленосность свиты низкая. Мощность свиты по данным геологической съемки достигает 650 - 700 м.
Верхний отдел – P2
Верхнепермские образования в составе интинской свиты воркутской серии и печорской серии слагают прогибы Интинской складчато-чешуйчатой зоны. Возраст серий определен как уфимский и казанский + татарский, соответственно. Мощность этих отложений по данным геологической съемки могут достигать в прогибах до 2500 м.
Кайнозойская группа - КZ
Четвертичная система - Q
Отложения системы представлены глинами, алевритами, суглинками, песками с галькой и валунами кремнистых пород. Мощность отложений в пределах площади составляет около 50 м.
Тектоническая характеристика района
В тектоническом отношении Кожимский участок Интинско-Кожимской площади расположен в юго-западной части Косью-Роговской впадины, относящейся к системе впадин Предуральского краевого прогиба. (Рис. 2).

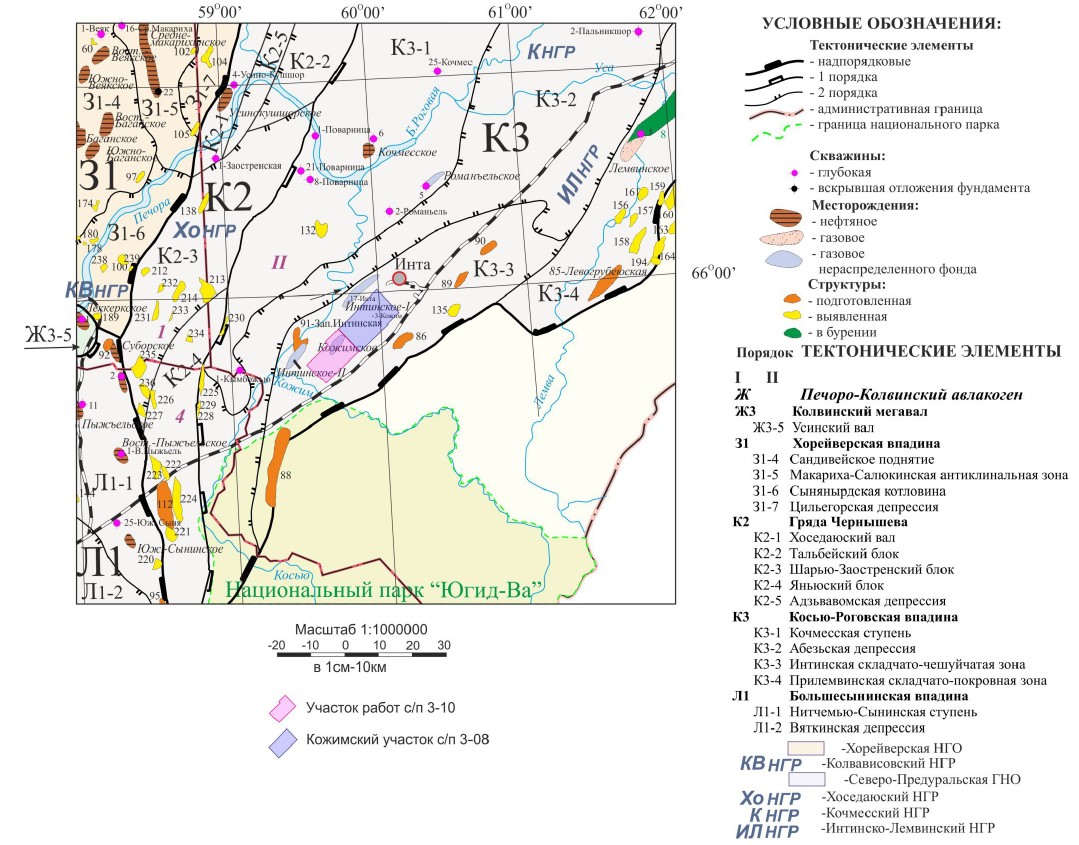

Рисунок 2 - Схема тектонического районирования района работ
Предуральский краевой прогиб - надпорядковая структура, представляющая собой линейно-вытянутую вдоль западного склона Урала систему крупных опусканий, сформировавшихся в зоне сочленения Печорской плиты и Уральской палеозойской геосинклинали в орогенный этап развития последней.
В пределах материковой части Предуральского краевого прогиба выделяются с юга на север Верхнепечорская, Большесынинская, Косью-Роговская и Коротаихинская впадины, разграниченные Среднепечорским поперечным поднятием, южными структурами гряды Чернышева и Воркутинским поперечным поднятием.
Косью-Роговская впадина это крупная отрицательная структура I порядка, вытянутая в северо-восточном направлении на 350 км, шириной 150 км. Впадина имеет форму клина, обращенного «острием» к юго-западу. В ее пределах отчетливо выделяются две зоны, различающиеся по морфологии структур - западная (зона внешнего борта), восточная (зона внутреннего борта).
В западной зоне развиты различно ориентированные структуры, как правило, не подчиняющиеся линейной ориентировке впадины. Эта особенность наиболее характерна для крайних западных складок, частично перекрытых краевыми надвигами восточного склона гряды Чернышева: Кочмесской, Неченской, Бергантымылькской, Малороговской и др.
Прогнутая центральная зона Косью-Роговской впадины по всем горизонтам осадочного чехла представляет цепочку котловин и депрессий. Наиболее крупная и глубокая - Абезьская депрессия, где кровля карбонатов нижней перми погружена на глубину 5,5 - 6,0 км, а фундамент до 9-10 км.
Исключительно сложным строением характеризуется внутренняя (восточная) зона впадины. Положительные структуры в этой части впадины, приобретая выдержанную северо-восточную ориентировку, характеризуются линейными формами и крутыми углами падения крыльев. В этой части впадины развиты взбросо-надвиги, количество которых возрастает по мере приближения к Уралу. Особенностью структурных форм в этой части впадины является несовпадение структурных планов верхних - орогенных комплексов и карбонатного ложа. Типичная форма дислокаций в восточных районах Косью-Роговской впадины - тектонические чешуи-дизпликаты [Гололобов Ю.Н., 1982]. Система дизпликатов протягивается от р. Кожим на юге до р. Уса на севере. Для этой зоны характерно перемещение отдельных пластин по надвигам и широкое развитие приразломных структур.
Во внутренней зоне Косью-Роговской впадины, частично скрытой под аллохтонными пластинами складчатого Урала, выделена Интинская складчато- чешуйчатая и Прилемвинская складчато-покровная зоны, которые являются структурами второго порядка.
Интинская складчато-чешуйчатая зона, состоящая из двух систем дислокаций - Интинской и Кожимской, образована Интинско-Хановейским надвигом. Объектом настоящих исследований является Кожимская система дислокаций.
По структурной поверхности по ОГ I (P1а-s) [с/п 8011, Гудкова В.Д., 1981, ф], характеризующему строение аллохтонной части разреза, Кожимская система дислокаций состоит из цепочки поднятий, включающих Южно-Кожимский, Нижнекожимский, Кожимский, Угольный, Верхнеинтинский шовно-дужные элементы (дизпликаты). Непосредственно в пределах площади исследования расположен Кожимский дизпликат, разделенный поперечным тектоническим нарушением на два блока - Южный и Северный. В целом, Кожимский дизпликат (блок-антиклиналь), представляет собой асимметричную антиклинальную складку северо-восточного простирания. Сводовая часть дизпликата осложнена двумя локальными куполами, расположенными на одном гипсометрическом уровне. В замкнутом контуре изогипсы -3600 м размеры и амплитуда Кожимского дизпликата составили 18,0 × 2,8 км, 450 м, соответственно.
Позднее, по результатам с/п 50486, 50487 [Гарасимюк Ю.Д., 1987, 1988, ф] уточнено тектоническое строение Кожимской системы дислокаций. По отражающему горизонту Ia+s (P1a+s) структурный план представляет собой мозаичную систему вертикально-дифференцированных тектонически-ограниченных блоков, отражающих строение аллохтонной части осадочного чехла. Морфология блоков различна, это отдельные купола и брахиантиклинали, крылья которых оборваны тектоническими нарушениями, либо моноклинальные структуры примыкания к разрывным нарушениям. В структурном плане ОГ Ia+s Кожимскому дизпликату соответствуют структурно- тектонические блоки I, II, III, IV. Выделенный блок V соответствует Угольной структуре. В пределах блоков II, III пробурено четыре поисковых (№№1, 2, 4, 15 Кожимские) и одна разведочная (№17 Кожимская) скважины.
По отражающему горизонту IIt (C1) [с/п 50486, Гарасимюк Ю.Д., 1987, ф], характеризующему особенности строения автохтонного блока, Кожимская структура отображена единой пликативной брахиантиклинальной складкой субмеридионального простирания, ограниченной с запада и востока Интинским и Кожимским прогибами, соответственно. В замкнутом контуре изогипсы -5400 м размеры и амплитуда структуры составили 6,2 × 1,5 км, 50 м, соответственно. Отмечается выполаживание структуры с глубиной. По кровле ордовикских отложений (ОГ IV-V) Кожимская структура не имеет замкнутого контура и выделена в виде структурного носа.
По результатам работ МОГТ-3D с/п 3-08 детализировано строение Угольного дизпликата, которое существенным образом отличается от представленных ранее. А именно, в аллохтонной части Угольный дизпликат представляет, структурно- тектоническую зону образованную фронтальной частью надвига и осложнённую локальными куполами а, б. По ОГ Ia в контуре изогипсы -2950 м купол а имеет параметры 2,5 х 1,3, амплитуда 75 м. Гипсометрически более высокое занимает купол б, расположенный северо-восточнее купола а. Северная периклиналь этого купола расположена за пределами съёмки 3D, поэтому осталась недоизученной.
По результатам работ МОГТ-3D с/п 3-10 детализировано строение южной части Кожимского дизпликата. Для создания единой сейсмогеологической модели Кожимского месторождения результаты сейсмических работ двух полевых сезонов (3-08 и 3-10) были объединены в один куб (около 270 км.кв.) и обработаны в едином графе. По результатам работ были введены понятия Кожимского аллохтона и автохтона.
Источник: Оперативный подсчет запасов газа Кожимского газового месторождения. Лицензия СЫК 14420 НЭ. Крючкова Т.В., Колесова М.П., Шекян А.Ю., и др. 2011
