Нерутынское месторождение
В административном отношении Нерутынская площадь Северо-Воргамусюрского лицензионного участка расположена в Ненецком автономном округе Архангельской области, в географическом - в южной части Большеземельской тундры, в 25 км севернее Полярного круга. Район проектируемых работ расположен в зоне распространения вечной мерзлоты, что обуславливает специфику природно-климатических и горно-геологических условий.
Административный центр округа - г. Нарьян-Мар, расположен в 270 км к северо-западу от западной границы участка. Ближайшие населенные пункты п. Хоседахард, п. Харута, п. Хо- седавом находятся соответственно в 12, 20, 28 км к югу от центра Нерутынской площади.
В геоморфологическом отношении площадь работ представляет собой заболоченную безлесную равнину, всхолмленную с небольшими, но резкими перепадами рельефа. Абсолютные отметки рельефа изменяются в пределах от 100 м до 178м.
ЛИТОЛОГО-СТРАТИГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЗРЕЗА
В геологическом строении Нерутынской площади принимают участие породы фундамента и осадочного чехла.
Фундамент сложен мощной (более 10 -12 км), интенсивно дислоцированной серией в различной степени метаморфизованных сланцев, гнейсов, кварцитов, полимиктовых песчаников и мраморов, переслаивающихся с основными и кислыми эффузивами и их туфами. Возраст серии, по мнению разных исследователей, варьирует от архейско-раннепротерозойского до вендско-кембрийского.
Осадочный чехол представлен отложениями палеозоя, мезозоя и четвертичными отложениями (рис.1).
Палеозойская группа представлена силурийской, девонской и каменноугольной системами. Вскрытая мощность в скважинах Нерутынской площади составляет более 2500 м.
Силурийские отложения вскрыты и изучены керновым материалом в скв.№3.
Нижний отдел - 4015-4035 м (забой)
Чередование известняков, доломитов. Известняк доломитистый, глинистый, серый, светло-серый, скрытокристаллический, средней и слабой крепости, плотный, редко микро трещиноватый, трещины заполнены черным глинистым материалом, иногда с включениями кристаллов кальцита. Доломит известняковый, серый, темно-серый, скрыто-, мелкокристаллический, средне крепкий, плотный, слабо глинистый, редко микро трещиноватый.
Верхний отдел - 3736-4015 м
Гердьюрский горизонт - 3852-4015 м. Чередование известняков, доломитов, мергелей. Известняк доломитистый, серый, реже темно-серый, со слабым коричневатым оттенком, от скрыто- до мелкокристаллического, средней и слабой крепости, плотный. Доломит известковистый, темно-серый, реже серый, скрыто- мелкокристаллический, средне крепкий, реже крепкий, плотный, глинистый. Мергель доломитовый, серый, серовато-зеленый, средней и слабой крепости, плотный, глинистый.
Гребенский горизонт - 3736-3852 м. Чередование известняков, мергелей. Известняк светло-серый, мелкокристаллический, средне крепкий, плотный, глинистый, местами доломитистый. Мергель буровато-красный, реже серовато-зелёный, плотный, средне крепкий, крепкий, глинистый, доломитовый.
Девонская система в пределах исследуемого района представлена нижним и верхним отделами. Отложения нижнего отдела (овинпармский горизонт) присутствуют в разрезе осадочного чехла только в скважинах №1, №20 и №40, в скв.№3 эти отложения отсутствуют.
Представлены они карбонатной толщей. Нижняя часть - переслаивание аргиллитов, мергелей и глинистых известняков. Выше залегают известняки мелко- и среднекристаллические, массивные и линзовидно-слоистые.
Верхний отдел вьщеляется в скв.№3 в объёме франского и фаменского ярусов.
Франский ярус - 3440-3736 м
Тимано-саргаевский горизонт (нерасчленённый) - 3716-3736 м. Чередование известняков, мергелей, аргиллитов и глин. Известняк органогенный коричневато тёмно-серый, мелкокристаллический, крепкий, плотный. Мергель чёрный, крепкий, плотный, глинистый. Аргиллит зеленовато-серый, плотный, средней крепости. Глина желтовато-коричневая, мягкая, вязкая, пластичная.
Доманиковый горизонт - 3680-3716 м. Чередование известняков, мергелей. Известняк серый, мелкокристаллический, крепкий, плотный, глинистый. Мергель чёрный, крепкий, плотный, глинистый
Верхнефранский подъярус (нерасчленённый) - 3440-3680 м
Чередование известняков, доломитов. Известняк органогенно-детритовый светло-серый, серый, частично со слабым коричневым оттенком, мелкокристаллический, слабой и средней крепости, плотный, с редкой микротрещиноватостью, с редкими включениями кальцита, доломитовый. Доломит светло-серый, серый, реже с коричневатым оттенком, мелкокристаллический, плотный, средне крепкий, крепкий, известковистый, частично сульфатизированный.
Фаменский ярус - 2811-3440 м
Задонский горизонт - 3340-3440 м
Известняк белый, до светло серого, со слабым коричневым оттенком, скрыто-, мелкокристаллический, средне крепкий, крепкий, плотный, редко с включениями кристаллов кальцита.
Елецкий горизонт - 3190-3340 м
Известняк серый, скрыто-, микрокристаллический, средней крепости, органогенный, плотный, слабо кавернозный, доломитистый, слабо глинистый, редко трещиноватый, с редкими примазками черного глинистого материала.
Усть-печорский горизонт - 2877-3190 м
Чередование известняков, доломитов. Известняк серый, светло-серый до белого, скрыто- , реже мелкокристаллический, крепкий и средней крепости, плотный, редко с включениями пирита, участками с вкраплениями кальцита, доломитистый. Доломит светло-серый, мелкокристаллический, плотный, крепкий и средней крепости, известковистый.
Зеленецкий+нюмыльгский горизонты - 2811-2877 м. Чередование известняков, мергелей. Известняк серый, светло-серый до белого, скрытокристаллический, средней крепости, участками с включениями пирита. Мергель серовато-зеленый, плотный, некрепкий.
Каменноугольная система - 2292-2811 м
Нижний отдел - 2425-2811 м
Тульский горизонт — 2772-2811 м. Чередование известняков, песчаников, алевролитов, мергелей, глин. Известняк серый, скрыто-мелкокристаллический, средней и слабой крепости.
плотный, слабо глинистый, слабо доломитистый. Песчаник серый, полимиктовый, мелкозернистый, средней и слабой крепости, отсортированный, слабо окатанный, на глинистокарбонатном цементе контактового типа, тонко пористый, слабо известковистый. Алевролит темно-серый, среднезернистый, средней и слабой крепости, плотный, полимиктовый, на глинисто-карбонатном цементе контактового типа, слабо известковистый. Мергель еерый, мягкий, вязкий, пластичный. Глина красно-коричневая, мягкая, вязкая, пластичная.
Вехневизейский подъярус - 2652-2772 м
Чередование известняков и доломитов. Известняк серый, еветло-серый, скрытомелкокристаллический, средней и слабой крепости, плотный, слабо кавернозный, мелоподобный, слабо доломитистый. Доломит коричневато-серый, редко крупнообломочный, мелкокри- сталличеекий, средней крепости, плотный, слабо кавернозный, частично сульфатизированный, известковистый с редкими отпечатками раковин брахиопод.
Серпуховский ярус - 2425-2652 м
Чередование известняков, доломитов, ангидритов. Известняк светло-серый, скрытокристаллический, тонко отмученный, слабой крепости, плотный, слабо кавернозный. Доломит серый, коричневато-серый, скрытокристаллический, крепкий, плотный, слабо кавернозный, известковистый, с запахом сероводорода при истирании. Ангидрит светло-серый, белый, голубо- вато-белый, матовый, полупрозрачный, гипсоподобный, некрепкий, плотный.
Средний отдел - 2366-2425 м
Известняк темно-серый, реже серый, окремнелый, скрыто-, мелкокристаллический, средней и слабой крепости, плотный, глинистый, местами, слабо кавернозный.
Верхний отдел - 2292-2366 м
Известняк серый, светло-серый, окремнелый, мелкокристаллический, средней крепости, плотный, иногда с примазками черного глинистого материала.
Пермская система - 1324-2292 м
Нижний отдел - 2107-2292 м
Сакмарский + ассельский ярус - 2278-2292 м. Чередование известняков, мергелей, пропластков глин. Известняк темно-серый, реже серый, крупнообломочный, мелкокристаллический, крепкий, средне крепкий, плотный, слабо кавернозный, глинистый. Мергель темносерый, мелкокристаллический, средне крепкий, плотный, глинистый. Глина бурая, реже зеленовато-серая, мягкая, вязкая, пластичная
Артинский ярус - 2185-2278 м
Чередование извеетняков и аргиллитов. Известняк светло-серый, детритовый, скрыто-, мелкокристаллический, плотный, слабой крепости, перекристаллизованный, с включениями фауны плохой сохранности, участками глинистый. Аргиллит темно-серый, зеленовато-серый, плотный, некрепкий, с игольчатой отдельностью обломков.
Кунгурский ярус - 2107-2185 м. Чередование песчаников, аргиллитов, глин.
Песчаник серый, реже желтовато светло-серый, полимиктовый, среднезернистый, слабой крепости, слабо окатанный, на глинисто-карбонатном цементе норово-базального типа, плотный, сильно известковистый, с редкими кальцитизированными включениями фауны плохой сохранности. Аргиллит темно-серый, реже красно-коричневый, плотный, некрепкий, с игольчатой отдельностью обломков. Глина серая, мягкая, вязкая, пластичная, слабо алеврити- стая, неравномерно известковистая.
Верхний отдел - 1324-2185 м
Уфимский ярус - 1715-2107 м. Чередование аргиллитов, песчаников, известняков.
Аргиллит зеленовато темно-серый, плотный, некрепкий, с прослойками углифицирован- ной органики, с игольчатой отдельностью обломков, реже черный, углистый. Песчаник серый, желтовато светло-серый, полимиктовый, среднезернистый, слабой крепости, на карбонатном цементе порово-базального типа, сильно известковистый, плотный. Известняк светло-серый до белого, скрытокристаллический, комковатый, средней крепости, плотный, глинистый.
Татарский + казанский ярусы - 1324-1715 м
Чередование глин, аргиллитов, пропластков угля. Глина серая, темно-серая, мягкая, вязкая, пластичная. Уголь черный, с металлическим блеском, тонкослоистый, слабой крепости.
Аргиллит темно-серый до черного, реже с зеленоватым оттенком, плотный, некрепкий, углистый.
Триасовая система - 555-1324 м
Нижний отдел - 951-1324 м. Чередование глин, песчаников, аргиллита. Глина темно-серая, красно-коричневая, мягкая, вязкая, пластичная, алевритистая. Песчаник темно-серый, полимиктовый, мелко-, среднезернистый, слабой крепости, на глинисто-карбонатном цементе контактового типа, плотный. Аргиллит буровато-коричневый, черный, плотный, хрупкий. Встречен пласт базальта черного, твердого, хрупкого.
Средний отдел - 809-951 м. Чередование глин, алевролитов. Глины темно-серые, краснокоричневые, мягкие, вязкие, пластичные, алевритистые. Алевролит темно-серый до черного, полимиктовый, на глинистом цементе порово-базального типа, плотный, средней крепости.
Верхний отдел - 552-809 м. Чередование песчаников, глин, гравия. Песчаники желтовато-серые, разнозернистые, кварцевые, реже кварцево-полевошпатовые, средней крепости, на кремнисто-глинистом цементе контактового типа. Глины серые, реже белые, мягкие, вязкие, пластичные, алевритистые. Гравий пестроцветный, плотный, твердый, крепкий.
Юрская система- 226-555 м
Нижний отдел - 425-555 м. Чередование глин, песчаников, кварцево-кремнистой породы. Глины светло-серые, мягкие, вязкие, пластичные, алевритистые. Песчаники серые, разнозернистые, кварцево-полевошпатовые, средней крепости, на глинистом цементе порово- базального типа. Кварцево-кремнистая порода пестро цветная, плотная, твердая, крепкая.
Верхний+средний отделы - 226-425 м. Чередование глин, аргиллитов, алевролитов, кварцево-кремнистой породы. Глины от светло-серых до тёмно-серых, мягкие, пластичные. Аргиллиты темно-серые до черного, плотные, некрепкие. Алевролиты серые с зеленоватым, розовым оттенками, кварцевые, на кремнистом цементе норового типа, плотные, крепкие, с включениями пирита. Кварцево-кремнистая порода матово-белая, черная, плотная, твердая, крепкая
Меловая система - 120-226 м
Песчаники разнозернистые, неравномерно глинистые, с прослоями глин тёмно-серых, зеленовато-серых, алевролитов глинистых.
Четвертичная система - 0-120 м
Переслаивание супесей, суглинков, песков, с включением гальки, гравия.

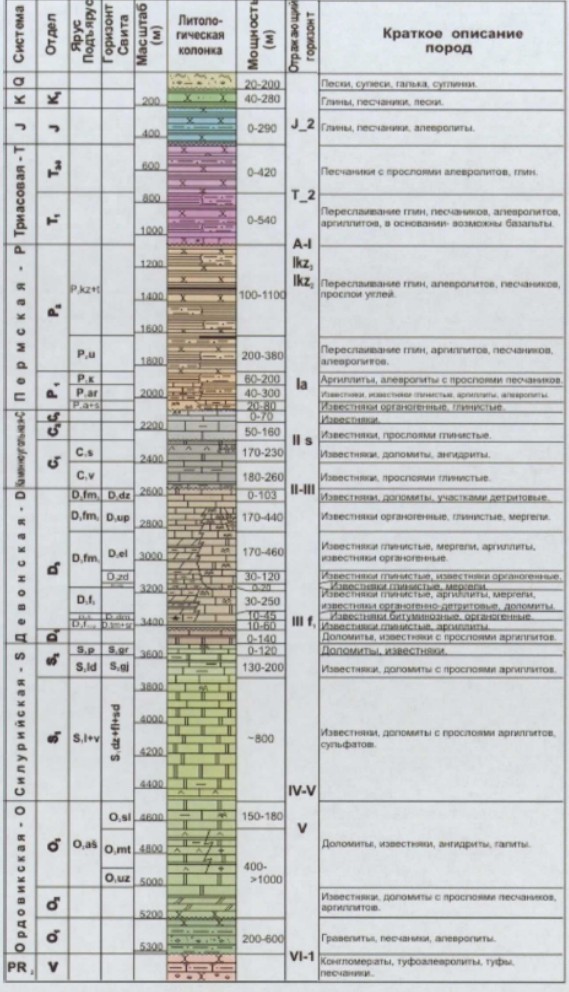

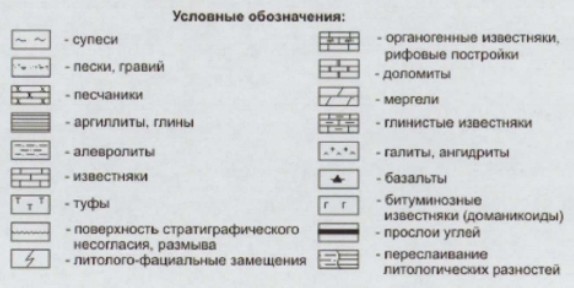

Рис.1. Сводный литологический разрез
Выделение коллекторов
По данным керна отложения верхнего девона (D3), представлены в разрезе скважин известняками разной степени доломитизации с прослоями мергелей и аргиллитов. Известняки неравномерно перекристаллизованные и доломитизированные, слабо сульфатизированные, местами кавернозные и трещиноватые. Пустоты выщелачивания в основном соединяются между собой. Размеры пустот изменяются в пределах от 0.1-1.0 см до 1.5-3.0 см. Помимо открытых и частично залеченных пустот, можно отметить пустоты, залеченные кальцитом и прозрачным ангидритом. Пористость и кавернозность связаны с выщелачиванием центров сфер, раковин гас- тропод, двустворок, цемента.
Выделение коллекторов и определение их эффективных толщин в верхнедевонских отложениях зеленецкого и нюмыльского горизонтов в каждой рассматриваемой скважине проводились по-разному. Если в скв.№3 Нерутынская интервалы коллекторов были выделены только по данным опробований, то в скв. №1 Западно-Подверьюская и №20 Ладотынская коллекторы выделялись по граничному значению пористости (Кпгр).
Из заключения по результатам исследований в процессе первого этапа испытаний шестого объекта обсаженной скв. № 3 Нерутынская следует, что “приток нефти дебитом 2.1 м^/еут. отмечаетея из интервалов: 2818.6-2820.6м; 2837-2838м; 2839.5-2841.5м“. Только эти интервалы (с учетом границ пластов) и были взяты в расчет эффективных нефтенасыщенных толщин в СКВ. №3.
Величина граничного значения пористости для выделения коллекторов в скв. №1 и 20 была выбрана по данным результатов анализа керна из скв. № 3 и № 20 .
В качестве граничного значения коллектор-неколлектор было выбрано значение газопроницаемости в 1 мД, чему для порового и порово-кавернозного типа коллекторов соответствует значение пористости 6%. В тоже время в рассматриваемом разрезе присутствуют также коллекторы с трещинной и порово-трещинной типами пористости. Именно к порово- трещинному типу относится интервалы: 2818.6-2820.6м и 2837.2-2838м в скв. №3 Нерутынская, коллекторские евойства которых доказаны в результате испытаний.
к сожалению, ограниченный комплекс ГИС в скв. № 1 и №20 позволяет вьщелить только поровые или порово-каверновые коллекторы.
Следует также отметить, что в связи с небольшим количеством определений остаточной водонасыщенности методом капилляриметрии, недостаточно данных для подтверждения выбранного граничного значения пористости по сопоставлению общей и динамической пористости.
Площади нефтеносности
Для определения размеров залежи (контура их распространения) строились структурные карты по кровле и подошве продуктивного пласта-коллектора. За основу построений принята сейсмическая структурная карта по отражающему горизонту, приуроченному к реперу фамен- еких отложений верхнего девона, полученной по результатам научно-исследовательских работ по теме "Обработка и интерпретация материалов сейсморазведочных работ МОГТ-ЗО на Не- руюском куполе Хоседаю-Неруюском структуры на Северо-Воргамусюрском лицензионном участке Ненецкого АО» (Ларин В.Н.).
Структурная карта по кровле коллектора продуктивных отложений строилась как субпараллельная отражающим горизонтам с учетом вариаций изменения толщины между ними. По пласту была построена карта толщин между ближайшим отражающим горизонтом и кровлей коллектора продуктивных отложений, определенными по данным ГИС и соответственно суммированием получена структурная карта по кровле коллекторов продуктивных отложений.
Площадь нефтеносности определялась в контурах нефтеносности, проведенных на подсчетных планах, совмещенной со структурной картой кровли коллекторов продуктивного пласта.
Внешний и внутренний контуры нефтеносности проведены на картах, соответственно, кровли и подошвы коллекторов как след пересечения поверхности ВНК с соответствующей структурной поверхностью.
Обоснование ВНК
При подсчете запасов нефти по нефтяной залежи зеленецко-нюмыльгского горизонта водонефтяной контакт (ВНК) принят по данным ГИС в скв. № 1 Западно-Подверъюской по подошве нижнего продуктивного коллектора на а.о. -2803 м.
Источник: Отчет по подсчету запасов нефти Хоседаю- Неруюского поднятия и Нерутынской группы рифогенных поднятий центральной части Северо-Воргамусюрского участка. (Подсчет запасов нефти Нерутынского месторождения). Пороскун В.И., Киргинцева Г.А., Комар Н.В., и др. 2008
