Класс Месторождения: Среднее
Тип Месторождения: Газоконденсатное
Местоположение:
Местность: Лес
Стадия разработки: Открытие
Год открытия:
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 26.18 км²
Ново-Юдуконское месторождение
Ново-Юдуконское месторождение расположено в пределах Придутского лицензионного участка. В административном отношении участок находится на территории Тунгусско-Чунского и Байкитского районов Эвенкийского муниципального района Красноярского края.
Населённых пунктов на территории лицензионного участка нет. Расстояние до ближайшей ЛЭП составляет 200 км, вследствие чего энергетические потребности обеспечиваются дизельными электростанциями. Источниками теплоснабжения являются котельные, работающие на сырой нефти и мазуте.
Лицензионный участок расположен в юго-западной части Средне-Сибирского плоскогорья, в междуречье Подкаменной Тунгуски и её правого притока р. Чуня, в бассейне правого притока Подкаменной Тунгуски – р. Чавида (рис. 1).

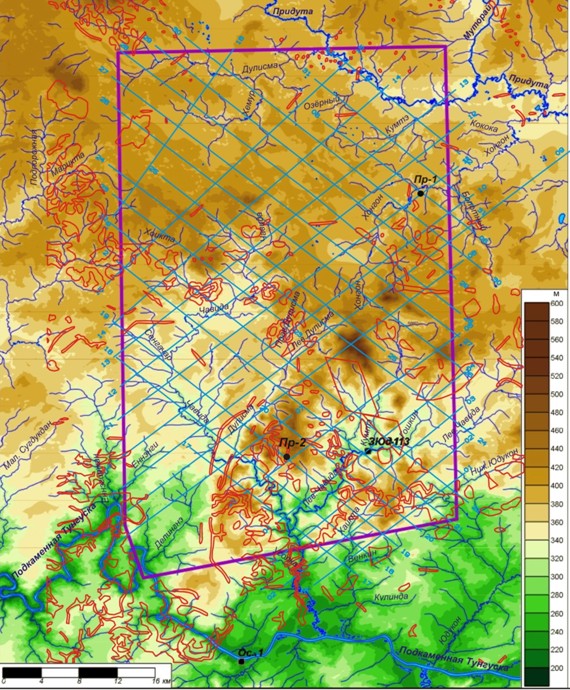

Рис.1. Схема рельефа дневной поверхности
Климат резко континентальный, с продолжительной холодной зимой и коротким летом. Температура воздуха в зимний период, продолжающийся с октября по апрель, колеблется от -250С до -350С с абсолютным минимумом -600С. Снежный покров устанавливается в октябре, к марту его толщина достигает 0.8 м. Продолжительность тёмного времени суток в декабре равна 16 часов. Таяние снегового покрова происходит с середины апреля до середины мая. Температура воздуха летом составляет +22 - +300С, в отдельные периоды достигает +350С.
Расчленённость рельефа, наличие болот, залесённость, сложные климатические условия создавали значительные трудности. По условиям проведения полевых сейсморазведочных работ площадь относится к третьей категории трудности. Разбивочно-привязочные топографические работы и полевые сейсморазведочные работы выполнялись по прорубленным просекам и уплотнённому снежному покрову.
Стратиграфия
Литолого-стратиграфическая характеристика разреза района Ново-Юдуконского месторождения составлена по материалам бурения параметрической скважины №113 Западно-Юдуконской площади (рис.2.) и поисковых скважин №1 Придутской и №2 Придутской (рис.3), пробуренных на территории участка, а также по материалам сейсморазведочных работ.

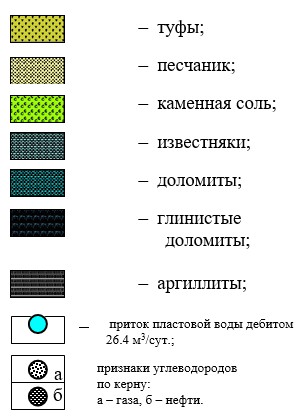

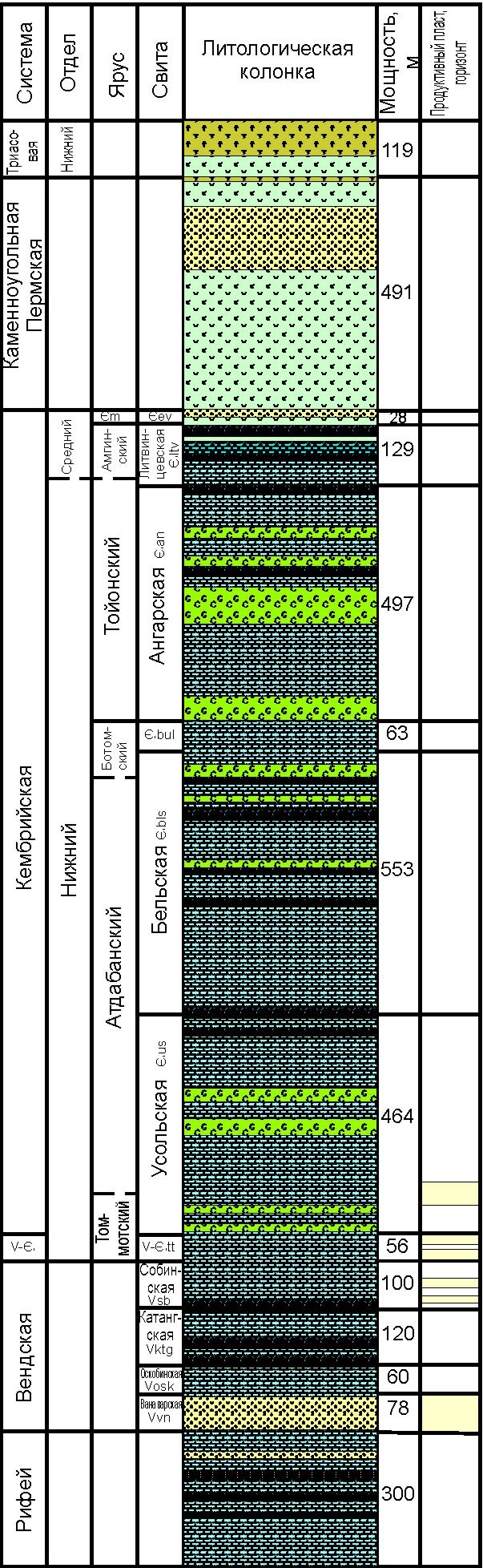

Рис.2. Литологический разрез скважины ЗЮ-113
Геологический разрез рассматриваемой территории, как и всей Сибирской платформы, имеет двухчленное строение – складчатое основание (кристаллический фундамент), который на территории Придутского ЛУ бурением не вскрыт, и вулканогенно-осадочный чехол. Разрез чехла представлен отложениями от рифейских до четвертичных. Максимальная вскрытая толщина осадочного чехла составляет 3240 м (скв. 1). В разрезе осадочного чехла условно выделены комплексы: рифейский, венд-нижнекембрийский (подсолевой), нижне-среднекембрийский (соленосный) и средне-верхнекембрийско-четвертичный (надсолевой).
Рис.3. Геолого- геофизическая характеристика скважины Пр-2
Архейско-протерозойская группа - AR - PR
Архей - нижний протерозой – AR -PR1
Породы фундамента архей-раннепротерозойского возраста в пределах всего Придутского участка бурением не вскрыты. По данным соседних площадей архейские образования представлены гнейсами и гранито-гнейсами, метаморфизованные осадки раннепротерозойского возраста представлены гнейсами, сланцами, мраморами, кварцитами и амфиболитами, нижнерифейские кристаллические породы - гранитами, гнейсами и парасланцами.
Фундамент и чехол пронизаны сложной сетью секущих и пластовых интрузий долеритов, ограниченно ультраосновными и щелочными интрузиями, карбонатитами и кимберлитами.
Верхний протерозой – PR2
Рифей – R
Рифейский комплекс включает породы нижнего, среднего и верхнего рифея, несогласно залегающие на размытой поверхности кристаллического основания. Максимальная толщина отложений рифея, вскрытая на соседних площадях, составила 432 м (скв. Бдш-1). Непосредственно на Придутской площади в скважинах №1 и №113 - 55.4 и 301 м, соответственно. Согласно данным ГИС скважины №113, отложения рифейского возраста вскрыты в интервале глубин 2759.0-3058.0 м и расчленяются (снизу вверх) на куюмбинскую (3016.0-3058.0 м), копчерскую (2833.0-3016.0 м) и юктенскую (2759.0-2833.0 м) толщи. Разрез сложен карбонатно-терригенными породами.
Куюмбинская толща – R2 kmb
Толща сложена преимущественно фитогенно-обломочными и пластово-строматолитовыми доломитами и представляет собой чередование различных по толщине пачек светло-серого, серого и темно-серого цветов. Вскрытая толщина куюмбинской толщи в скважине № ЗЮд-113 составляет 42 м.
Копчерская толща – R2 kop
Копчерская толща сложена неравномерно переслаивающимися глинистыми доломитами и аргиллитами зеленовато-серой и серой окраски, иногда со слабым коричневатым оттенком. Толщина отложений в скважине № ЗЮд-113 составляет 183 м.
Юктенская толща – R2 yuk
Юктенская толща сложена, в основном, органогенными и органогенно-обломочными доломитами с подчинёнными прослоями обломочных, брекчиевых и хемогенных разностей. Толщина юктенской толщи в скважине № ЗЮд-113 составляет 75 м.
Венд – V
Породы вендского возраста с угловым и стратиграфическим несогласием перекрывают образования рифейского комплекса. На территории Придутского участка и соседних площадей отложения венда по данным нефтепоискового бурения представлены (снизу вверх) терригенными породами ванаварской свиты, сульфатно–терригенно-карбонатными породами оскобинской, катангской свит, преимущественно карбонатной собинской свиты и карбонатной венд-нижнекембрийской тэтэрской свиты. Суммарная мощность вендских отложений изменяется от 313 до 415 м.
Ванаварская свита - V vn
Отложения ванаварской свиты, вскрытые скважинами в пределах Придутского участка, представлены алевролитами, аргиллитами и песчаниками мелко- и среднезернистыми, местами гравелитистыми. С песчаниками ванаварской свиты связана газоконденсатная залежь на Ново-Юдуконской структуре, открытая скважиной №2-Пр. В скв.113 Западно-Юдуконской встречены выпоты нефти в керне. Отложения свиты имеют толщину 70 м на севере участка (скв.1) и 79 м на юге участка (скв.2).
Оскобинская свита - V osk
Оскобинская свита представлена неравномерно переслаивающимися алевролитами, песчаниками, доломитами и ангидрито-доломитами темно-коричневато-серыми, ангидритами, редко аргиллитами. Толщина свиты изменяется от 49 до 59 м.
Катангская свита - V ktg
Катангская свита сложена доломитами коричневато-серыми глинистыми, тонкозернистыми, горизонтально и косослоистыми, местами с прослойками черного глинисто-органического материала (на глубине 2606.8 м отмечаются обильные выпоты нефти), ангидритами и доломито-ангидритами. Толщина катангской свиты составляет 113-121 м.
Собинская свита - V sb
Собинская свита сложена доломитами буровато-серыми, плотными, мелкозернистыми, участками кавернозными с подчиненным развитием глинистых доломитов и доломитовых мергелей. Ангидрит присутствует в виде мелких включений пластинчатых кристаллов, мелких гнезд и тонких прослоев. Толщина свиты изменяется от 89 до 100 м.
Тэтэрская свита - V-Î1 tt
Тэтэрская свита сложена доломитами серыми с коричневатым оттенком, тонкокристаллическими, пелитоморфными, глинистыми доломитами, доломитовыми мергелями, доломитистыми аргиллитами и ангидритами. Ангидрит присутствует в виде мелких включений кристаллов, гнезд и тонких прослоев. Толщина тэтэрской свиты составляет 54-56 м.
палеОЗОЙСКАЯ ГРУППА – PZ
Нижнепалеозойские отложения представлены галогенно-карбонатными образованиями кембрийской системы. На размытой поверхности нижнего палеозоя с большим стратиграфическим перерывом залегают континентальные угленосные терригенные отложения верхнего палеозоя (каменноугольная и пермская системы) толщиной до 185 м (скв. 113, пеляткинская свита Р2pl).
Кембрийская система - Î
Усольская свита - Î1 us
Усольская свита представлена чередующимися пластами и пачками каменной соли и доломитов, часто ангидритистых и глинистых. Редко встречаются прослои ангидритов и доломито-ангидритов. По своему внутреннему строению свита разделяется на три неравноценных по толщине пачки: нижнюю галогенную подосинскую, среднюю карбонатную (осинский горизонт) и верхнюю карбонатно-галогенную.
Нижняя и верхняя пачки состоят из переслаивающихся пластов каменной соли, ангидритистых и глинистых доломитов.
Средняя пачка “осинский горизонт“ представлена доломитами, доломитизированными известняками и известняками, иногда водорослевыми, со стиллолитовыми швами. Наблюдаются единичные участки с запахом УВ. Толщина свиты составляет 439-464 м.
Бельская свита - Î1 bls
Бельская свита подразделяется на две подсвиты – нижнюю и верхнюю.
Нижняя подсвита
Нижняя подсвита сложена неравномерно чередующимися пластами доломитов и известняков с подчиненными прослоями каменной соли. Доломиты светло-серые и коричневато-серые, мелкокристаллические. Известняки серые и темно-серые, нередко засолоненные, ангидритизированные. Каменная соль белая и грязно-серая, мелкокристаллическая. Толщина подсвиты равна 275-285 м.
Верхняя подсвита
Верхняя подсвита содержит в своем составе чередующиеся пласты каменной соли, доломитов и глинистых доломитов. Доломиты серые, темно-серые, коричневато-серые, от пелитоморфных до мелко- и среднекристаллических, кавернозные с заполнением каверн солью. Соль каменная полупрозрачная, иногда белая и с коричневым оттенком. Толщина подсвиты изменяется от 258 до 278 м.
Булайская свита -Î1 bul
Булайская свита сложена доломитами и известняками. Доломиты серые и темно-серые, средне- и мелкозернистые, иногда известковистые, массивные и слоистые (водорослевые). Для пород характерна неравномерная битуминозность и изредка кавернозность. Известняки серые и коричневато-серые, пятнистые, мелкокристаллические, ангидритистые. Толщина свиты составляет 63- 70 м.
Ангарская свита - Î1 an
Ангарская свита сложена доломитами и известняками с прослоями каменной соли, редко аргиллитов. Доломиты от светло-серых до темно-серых и коричневатых, тонко- мелкокристаллические, иногда известковистые, прослоями засолоненные, ангидритизированные и глинистые. Отмечаются включения битуминозного вещества. Известняки коричневато-серые, среднекристаллические. Толщина свиты изменяется от 497 до 800 м.
Литвинцевская свита -Î1-2 ltv
Литвинцевская свита представлена переслаиванием доломитов светло- и темно-серых массивных, иногда трещиноватых и известняков серых, среднекристаллических, кавернозных, иногда трещиноватых с редкими прослоями мергелей. В нижней части свита сложена преимущественно известняками. В породах часто встречаются тонкие прослойки, прожилки и гнезда гипса и ангидрита. Толщина свиты в скважине № ЗЮд-113 составляет 129 м, в разрезе скажины № Пр-1 литвинцевская свита не выделяется.
Эвенкийская свита - Î2-3 ev
Эвенкийская свита представлена алевролитами коричневыми, глинистыми, полимиктовыми, среднезернистыми с редкими прослоями известняков и доломитов серых и розовато-серых. Толщина свиты изменяется от 28 до 380 м.
Пермская система - Р
Пеляткинская свита Р2pl
Пеляткинская свита сложена пачками песчаников с конгломератами в основании, а также алевролитами, аргиллитами с прослоями и линзами каменного угля.
Специфической особенностью разреза является насыщенность его пластовыми и секущими телами интрузий (силлы, дайки, лакколиты, лополиты, факолиты и т.д.), играющими существенную роль в строении платформенного чехла. Интрузии долеритов вскрыты скважиной № 113 в интервалах 26-42 м, 75-119 м, 132-182 м, 295-610 м, 1063-1190 м. В разрезе скважины №1 интрузии долеритов зафиксированы в интервалах 105-150 м, 430-567 и 1530-1747 м.
По данным бурения скважины № ЗЮд-113 наибольшей интрузированности подвергнуты отложения пермского возраста. Суммарная толщина пермских отложений составляет 557-600 м. В пределах сопредельных территорий по данным бурения скважин наиболее интрузированы отложения в разрезе верхнебельской, ангарской и литвинцевской свит.
МЕЗОЗОЙСКАЯ ГРУППА – PZ
Триасовая система - Т
Триасовая система представлена вулканогенными, вулканогенно-осадочными образованиями, сформировавшимися в период триасовой активизации тектоно-магматической деятельности. Породы нижнего триаса залегают на различных уровнях размытой поверхности верхнепалеозойских или кембрийских пород, имеют резкую фациальную изменчивость, как по вертикали, так и по латерали. Они представлены, в основном, туфами и туфоалевролитами.
Юрская система - J
Отложения юры на исследуемой площади не встречены. На смежной территории они представлены чайкинской свитой (толщиной от 0 до 200 м), сложенной слаболитифицированными песчаниками и песками, алевролитами, аргиллитами и глинами. Сопротивление юрских пород составляет 7-30 Омм.
Четвертичная система - Q
Отложения четвертичной системы литологически представлены валунно-галечными образованиями с песком. Толщина отложений составляет 10 м.
Тектоническое строение
Территория Придутского участка в структурно-тектоническом плане относится к юго-западной части Сибирской платформы, в зоне сочленения юго-восточного склона Байкитской антеклизы и юго-западного борта Курейской синеклизы.
Строение поверхности кристаллического фундамента
В тектоническом отношении по эрозионной поверхности фундамента Придутский лицензионный участок расположен в юго-восточной части Тычано-Чуньской приподнятой зоны, осложняющей восточное окончание Байкитской антеклизы (рис. 4). Прогнозируется, что рельеф поверхности кристаллического фундамента здесь ступенеобразно погружается с севера на юг, восток и юго-восток от 4.5 км до 7.0 км и глубже в сторону Иркинеевско-Катангского авлакогена. Придутский участок расположен в пределах приподнятого блока субмеридианального простирания - Придутского выступа, который осложнен в центральной части Дулисьминским грабенообразным прогибом, разделяющим Придутский и Хоткинский выступа.

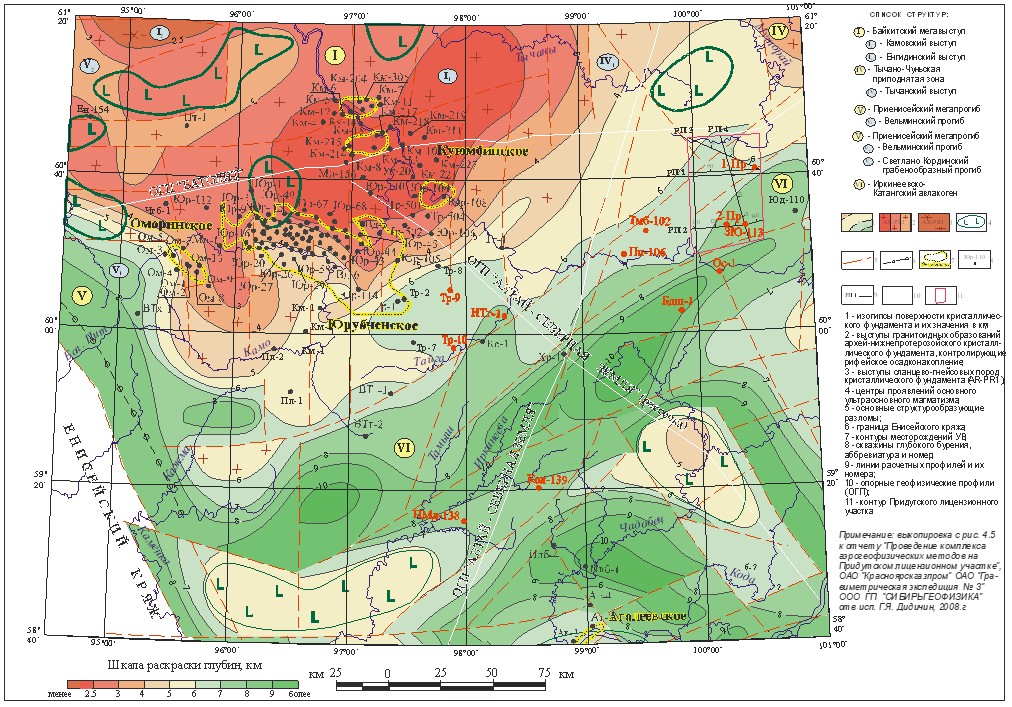

Рис.4. Структурно-тектоническая схема поверхности кристаллического фундамента юго-западной части Сибирской платформы
Строение осадочного чехла
В разрезе вулканогенно-осадочного чехла выделяют два основных структурно-тектонических этажа: рифейский (промежуточный) и вендско-палеозойский.
Главной особенностью рифейской поверхности является блоковое строение, разрывные нарушения контролируют относительно крупные блоки. По отражающим горизонтам в толще рифея амплитуды структур достигают 1-5 км, углы падения изменяются от 1°-6° до 12°-18°. В юго-восточной части участка проходит крупный Бедошемо-Оскобинский разлом, амплитуда смещения по которому местами превышает 1000 м. Разлом осложнен серией оперяющих нарушений. Вдоль приподнятого северо-западного блока разлома протягивается Бедошемский вал, северо-восточное окончание которого находится в пределах Придутского лицензионного участка.
В предвендское время произошло общее воздымание территории и значительная часть рифейской толщи оказалась размытой. В течение вендского и кембрийского времени существовал стабильный тектонический режим с преобладанием трансгрессивного типа осадконакопления. С кровлей отложений катангской и тэтэрской свит связаны, соответственно, структурные планы отражающих горизонтов М2 и Б. В пределах рассматриваемой территории на временных разрезах МОГТ уверенно распознается и хорошо прослеживается лишь отражающий горизонт Б, опорный маркер на всей территории юго-западной части Сибирской платформы.
В позднепалеозойское и мезозойское время происходила активизация тектонического режима, сопровождавшегося интенсивным проявлением вулкано-магматической деятельности, вследствие чего структурный план по поверхности позднего палеозоя отличается большой дифференциацией, контрастностью. На триас приходится максимальное развитие траппового магматизма с внедрением громадных магматических масс в различные горизонты чехла. Интрузиями траппов насыщены практически все стратиграфические уровни. Интрузивные образования представлены долеритами оливин-содержащими, габбро- и микродолеритами. Огромные массы внедрившейся магмы значительно повлияли на изменение структурного плана осадочного чехла и нефтегазоносность вмещающих ее толщ.
Ново-Юдуконское поднятие на структурных планах по отражающим границам рифейских, вендских и кембрийских отложений имеет вид небольшого, неправильной формы купола, осложняющего гемиантиклиналь северо-восточного простирания. По оконтуривающим изогипсам по целевым горизонтам его амплитуда изменяется от 20 м (ОГ Б, У, К2) до 40 м (ОГ R0, Vn).
Нефтегазоносность
Ново-Юдуконская структура оконтурена и подготовлена к глубокому бурению по результатам сейсморазведочных работ с/п 14-08 в 2010 году [16]. В 2011 году на восточной периклинали структуры заложена скважина №2-Придутская. По результатам испытаний скважины открыта газоконденсатная залежь в отложениях ванаварской свиты венда.
Продуктивный пласт ванаварской свиты залегает в скважине №2-Пр на абсолютной отметке -2297.4 м, имеет общую толщину 79 м. Пласт представлен терригенными отложениями: переслаиванием аргиллитов, алевролитов и песчаников. По описанию отобранного из пласта керна, по всему разрезу пласта наблюдается ангидритизация, а верхняя часть пласта (толщиной около 8 м) представлена переслаиванием аргиллитов, доломитов и ангидритов. Эта пачка является локальным флюидоупором для залежей УВ в ванаварском продуктивном пласте. Коллектора ванаварского пласта относятся к прослоям кварц-полевошпатовых песчаников, в меньшей степени алевролитов, тип коллектора - поровый. Цемент глинистый, поровый, порово-контактный.
По результатам промыслово-геофизических исследований продуктивный ванаварский пласт хорошо коррелируется по разрезу. Репером является глинисто-доломитовый пласт толщиной 8-10 м, находящийся в кровле ванаварского пласта. Он характеризуется высокими показаниями ГК и АК. Выше залегают менее глинистые породы оскобинской свиты, представляющие собой переслаивание песчаников с ангидритами и характеризующиеся более низким уровнем показаний ГК и АК. Таким образом, кровля ванаварской свиты отбивается по резкому подъему кривых ГК и АК, резкому спаду кривой плотностного каротажа и каверне по ДС.
Подошва ванаварского пласта определяется по переходу от терригенных пород к терригенно-карбонатным породам рифея, характеризующимися меньшими показаниями ГК и АК, повышением показаний ННКт. В кровле рифейских пород происходит рост сопротивлений пород и резкий рост показаний плотностного каротажа.
В основу построения структурной карты выделенного подсчетного объекта положены: поверхность отражающего горизонта Vn, полученная по сейсмическим данным, и данные бурения скв.2-Придутская (граф. прил.4). По данным ГИС коллектора пласта вскрыты скважиной №2 в интервале абс. отметок -2315.9-2364 м, суммарная эффективная толщина пласта составляет в скв.2 - 11.3 м, в пределах Придутского участка изменяется от 1.8 до 13.7 м. Коэффициент расчлененности разреза пласта составляет в пределах Ново-Юдуконского месторождения 12, коэффициент песчанистости – 0.25 в пределах эффективной части пласта, 0.15 - в пределах всего ванаварского пласта.
Уровень ГВК на стадии открытия месторождения предлагается провести на середине расстояния между интервалами испытаний с получением газоконденсата и пластовой воды. По данным испытаний нижние дыры перфорации с получением промышленного притока газоконденсата находятся на абс. отм. -2322.8 м. Верхние дыры перфорации с получением смеси пластовой воды и фильтрата бурового раствора находятся на абс. отм. -2342.8 м. Середина расстояния между ними расположена на абс.отм. -2332.8 м.
Уточнение уровня ГВК залежи проведено далее с привлечением данных ГИС скв.2-Придутской. Анализ данных ГИС показал, что коллектора, давшие по испытаниям приток пластовой воды в интервале абс. отметок -2342.8-2352.8 м, обладают сопротивлением пласта 4.2-4.8 Омм по БК (таблица 4.2). Сходным сопротивлением (5.3 Омм) обладает и коллектор в интервале абс.отм. -2330.1-2331 м (таблица 4.2). Коллектор выше по разрезу в интервале абс. отметок -2327.9-2329.1 м характеризуется значительно большим сопротивлением пласта - 6.8.Омм по БК. По этим данным предлагается уточнить уровень ГВК залежи с отметки -2332.8 м до отметки -2330 м.
Таким образом, газоводяной контакт принят на абс.отметке - 2330 м по данным испытаний с учетом данных ГИС.

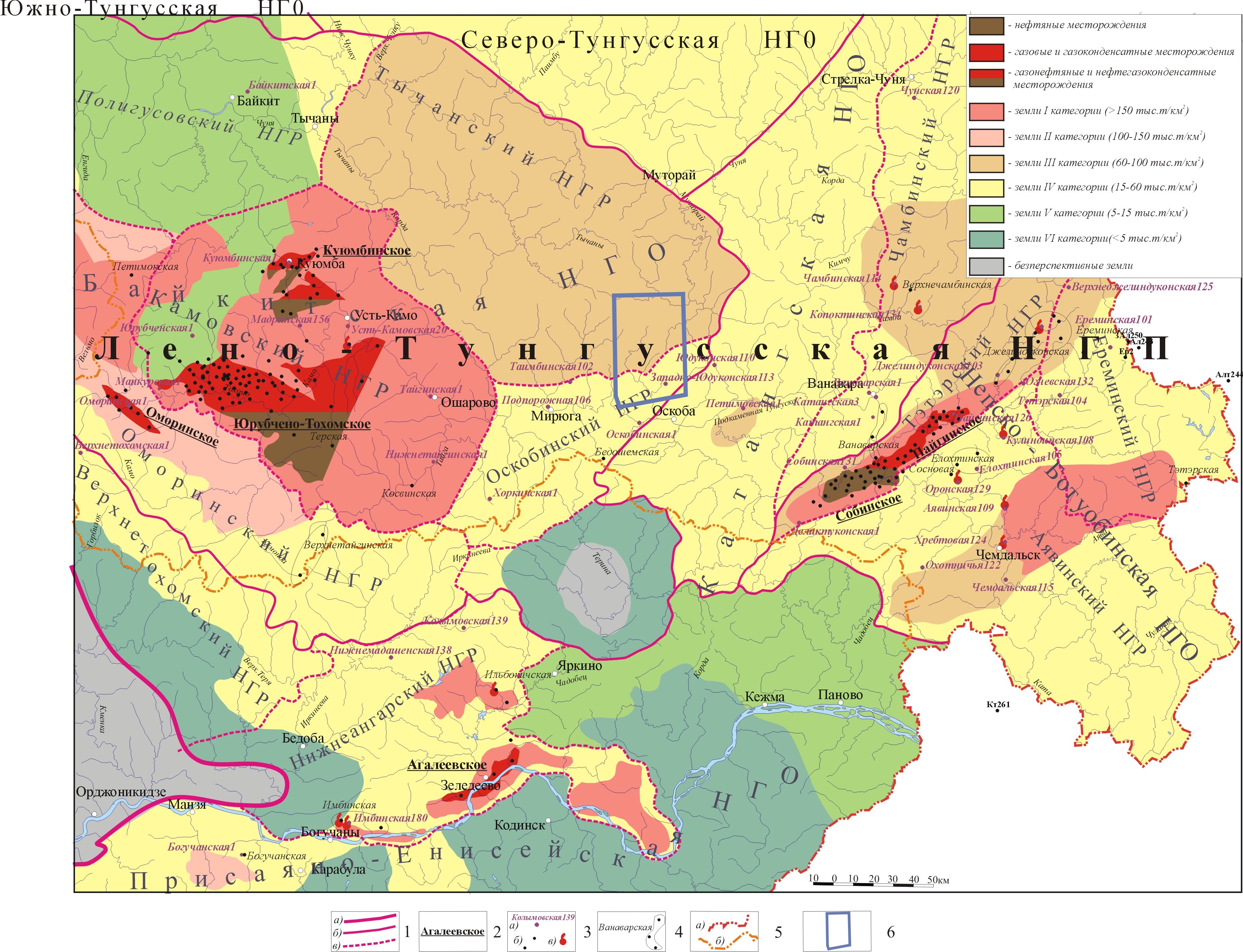

Рис.5. Карта перспектив нефтегазоносности Красноярского края
Источник:Оперативный подсчёт запасов углеводородов Ново-Юдуконского газоконденсатного месторождения Придутского лицензионного участка. Договор № 10.Русскина Н.С., Копанев С.В., Сливко К.В., и др. 2012
