Ошкотынское нефтяное месторождение
Ошкотынское нефтяное месторождение открыто в 1990г. в результате бурения поисковой скважины № 44, в которой при испытании пластов ДФ6 и ДФ4 (фаменский ярус) были получены фонтанные притоки нефти дебитом 265 м3/сут и 466 м3/сут на 12 мм штуцере соответственно.
Пробная эксплуатация месторождения начата в 2002г.
Литолого-стратиграфическая характеристика разреза
Литолого-стратиграфическая характеристика разреза изучена глубокими скважинами вплоть до силурийских включительно. Максимально вскрытая толщина отложений осадочного чехла на месторождении составляет 4200 м (скв. № 42) и представлена отложениями палеозоя и мезозоя (рис. 1.).
Палеозойская группа (PZ)
Силурийская система (S)
В пределах изучаемой территории глубоким бурением нижнепалеозойские отложения встречены в объеме джагальского и филлипъельского горизонтов лландоверийского яруса нижнего силура. Поверхность нижнесилурийских отложений сильно эродирована.
Литологически породы джагальского (S1dz)горизонта представлены преимущественно доломитами серыми, с оттенками от светлых до бурых тонов, мелко и скрыто-кристаллическими, крепкими, плотными, окремненными, с примесью тонкодисперсного глинисто-карбонатного материала. Текстура пород тонкослоистая, пятнистая. Присутствуют вкрапления пирита, гидроокислов железа, детрит остракод, водорослей и, редко, брахиопод. Наблюдаются стилолитовые швы и трещины, выполненные глинистым материалом и кальцитом. Максимальная вскрытая толщина горизонта составляет 163 м.
Отложения филлипъельского (S1fl) горизонта согласно залегают на нижележащих и выполнены известняками доломитизированными, светло-серыми до белых, крепкими, плотными, мелкокристаллическими, трещиноватыми и доломитами в различной степени известковистыми, темно-серыми с коричневым оттенком, плотными, массивными. Доломиты и доломитизация более характерны для нижней части горизонта. Вскрытая толщина отложений горизонта составляет 28 м.
Девонская система (D)
В пределах изучаемой территории глубоким бурением вскрыты отложения верхнедевонского возраста в объеме франского и фаменского ярусов, с размывом залегающих на отложениях нижнего силура.
Франский ярус (D3f)
Отложения франского яруса в объеме среднего подъяруса представлены доманиковым горизонтом и со значительным угловым и стратиграфическим несогласием залегают на нижележащих. Общая толщина отложений подъяруса составляет 113 м.

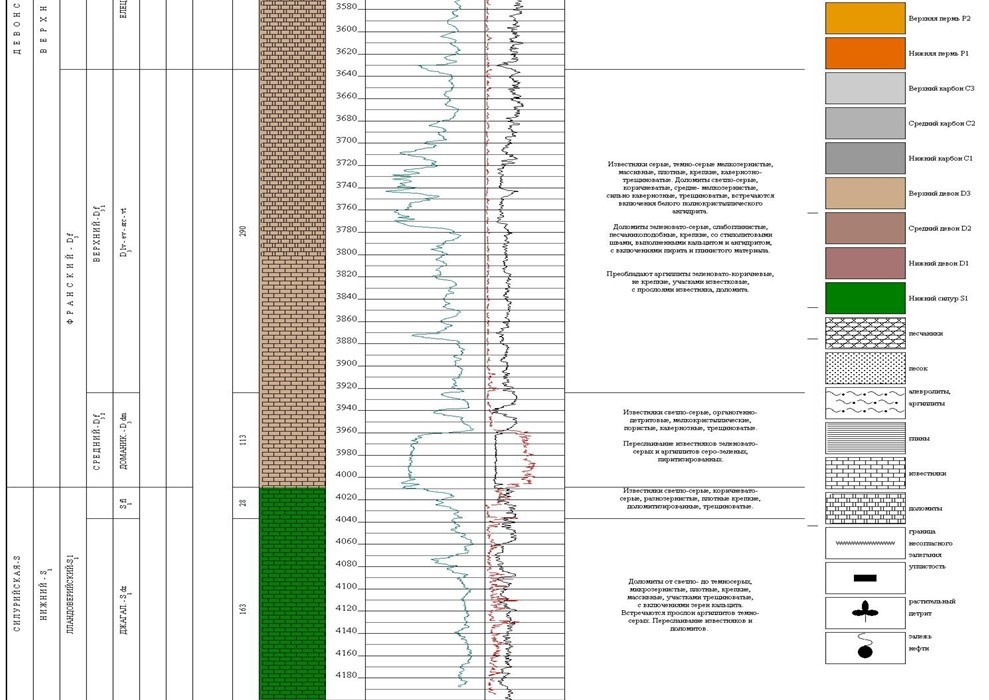

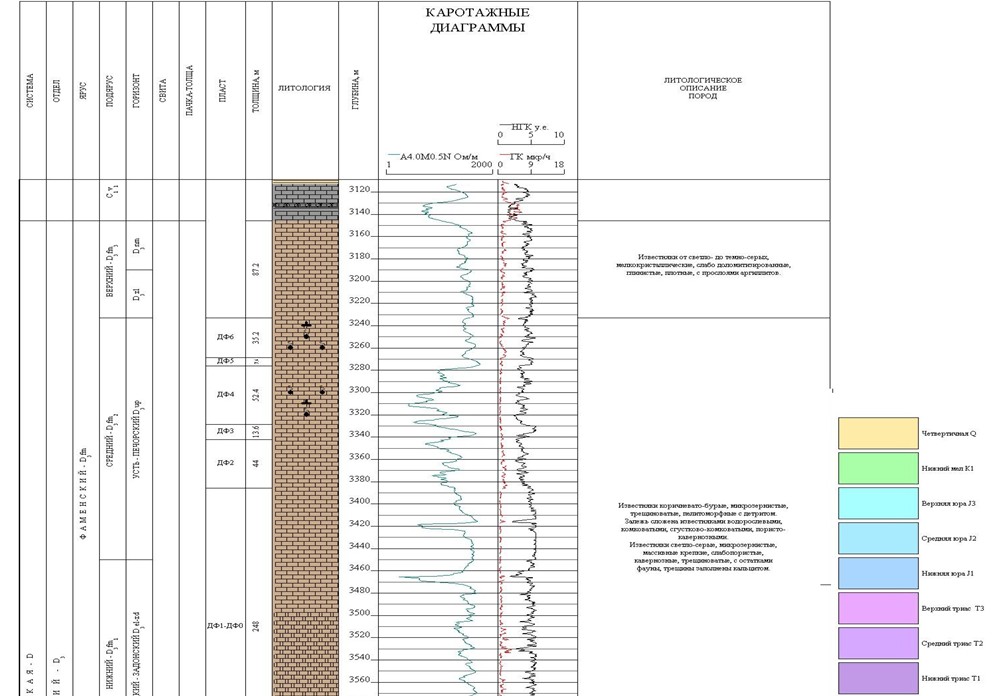

Рис. 1 Сводный геолого-геофизический разрез Ошкотынского месторождения
Доманиковый (D3dm) горизонт сложен в основном карбонатными породами – органогенно-детритовыми известняками, пористыми, кавернозными, участками трещиноватыми с многочисленной фауной и доломитами темно-коричневыми до бурых, скрытокристаллическими, кавернозными с включениями ангидрита. Данный разрез характеризует шельфовый фациальный тип.
Верхнефранский подъярус и фаменский ярус (D3f-D3fm)
Отложения верхнефранского подъяруса и фаменского яруса сложены неоднородной по литологическому составу толщей пород и образуют на рассматриваемой территории сложный рифогенный комплекс, характеризующийся полифациальностью.
Фаунистически достоверно установлено, что нерасчлененные отложения карбонатной толщи стратиграфически охватывают отложения от сирачойского горизонта до джебольского надгоризонта включительно.
Литологически толща представлена известняками в разной степени глинистыми, доломитизированными известняками и доломитами в зависимости от фациального типа отложений. Вскрытая толщина рассматриваемой карбонатной толщи в сумме составляет 778 м. (скв. № 42).
Доломиты, тяготеющие к нижней части разреза вторичные, серые и коричневато-серые от скрыто- до среднекристаллических, стиллолитизированные и местами трещиноватые, кавернозные, с включениями белого ангидрита. Трещины, как правило, залечены белым кальцитом.
Известняки светлоокрашенные, от плотных до рыхлых, строматопороводорослевые, массивные, сферовые и сферово-узорчатые, кавернозно-поровые с размерами каверен до 3-х см, трещиноватые с размерами зияющих трещин до 3-х мм, с включениями кальцита по трещинам и ангидрита.
Собственно рифовые (биогермно-водорослевые) типы отложений представлены водорослевыми образованиями с остатками фауны (примитивными фораминиферами, рифолюбами, строматопорами, эпифитонами и т.д.) с линзами пелитоморфных компонентов (заполнителя) – продуктов разрушения каркаса. При этом наблюдается вертикальная зональность в рифовых массивах. Верхняя часть сложена преимущественно водорослевыми известняками. Ниже массив сложен биогермно-водорослевыми слабо доломитизированными известняками. В средней части (30-50 м) массива породы почти нацело доломитизированы, реликтово известковистые, переходящие во вторичные доломиты. Нижняя (ядерная) часть рифового массива (80-100 м) представлена только вторичными доломитами с содержанием кальцита 2-7%, в основном частично инкрустирующего трещины, поры и каверны. Межрифовые типы отложений представлены преимущественно умеренно глубоководными фациями – слоистыми темноцветными породами шламовой и пелитоморфной структур.
Покрыты рифогенные образования пластами облекания, сложенные преимущественно известняками микритовыми и полифитными с нарастающей вверх по разрезу глинистостью.
В составе толщи среднефаменского подъяруса, усть-печорского горизонта выделены пласты-коллектора ДФ0-ДФ6. С пластами ДФ4 и ДФ6 связаны промышленные залежи нефти.
Каменноугольная система (С)
В составе каменноугольной системы на площади работ выделены отложения всех трех отделов. Нижнекаменноугольные отложения с глубоким стратиграфическим размывом залегают на породах фаменского яруса и представлены в объеме визейского и серпуховского ярусов.
Визейский ярус (C1v)
Разрез визейского яруса представлен карбонатными породами окского и терригенными породами яснополянского надгоризонтов. Общая толщина отложений изменяется, по данным бурения, от 135,5 (скв. № 43) до 265,8 метров (скв. № 20).
Яснополянская терригенная толща (С1jsp) представлена переслаиванием аргиллитов, алевролитов, с редкими маломощными прослоями песчаников, мергелей и глинистых известняков.
Окская карбонатная толща (С1ok) выполнена цикличным переслаиванием известняков в разной степени глинистых, редких прослоев доломитов, мергелей и маломощных прослоев аргиллитов. Доломиты коричневато-серые, коричневые, скрытокристаллические, массивные, плотные, крепкие, в разной степени известковистые, местами трещиноватые. Известняки серовато-белые, коричневато-серые, серые, мелко- и скрытокристаллические, массивные, плотные, крепкие с редкими стиллолитовыми швами, с включениями бесцветного ангидрита и обильной фауной. По материалам ГИС можно выделить не менее 5-ти циклитов, разделенных между собой реперными пачками глинистых известняков. Венчает окские отложения пласт глинистых известняков (мергелей).
Серпуховский ярус (C1s)
В составе серпуховского яруса прослеживаются нерасчлененные тарусский+ стешевский и протвинский горизонты.
Литологически отложения тарусского+стешевского
(С1ts+st) горизонтов
представлены, в верхней части, регионально выдержанной доломито-ангидритовой
толщей, в нижней – известково-доломитовой. Ангидриты белые, серые и
голубовато-серые, местами сахаровидные, трещиноватые. Доломиты серые с
буроватым оттенком и буровато-серые, тонкозернистые, участками пористые и
кавернозные. Известняки серые и светло-серые, мелко-тонкозернистые,
неравномерно доломитизированные. Толщина тарусско-стешевских отложений
изменяется в пределах от 79м.
(скв. № 19) до 147 м. (скв. № № 42 и 47).
Протвинский горизонт (С1pr) сложен известняками светло-серыми и серыми, скрыто- и мелкокристаллическими, органогенно-детритовыми, плотными, крепкими, прослоями пористыми, выщелоченными и кавернозными, прослоями глинистыми и доломитизированными. Толщина отложений от 46 м. (скв. № 42) до 89 м. (скв.№ 1).
Средний отдел – С2
Среднекаменноугольные отложения представлены в объеме нерасчлененных башкирских и московских отложений. Разрез сложен в нижней части известняками светло-серыми, плотными, крепкими, массивными, трещиноватыми, трещины заполнены глинистым материалом. Средняя и верхняя часть разреза представлена переслаиванием известняков, глинистых темных известняков и мергелей. Для верхних прослоев характерно уменьшение количества прослоев глинистых разностей. Толщина отложений изменяется от 76 м.(скв. №№ 47 и 43) до 107 м. (скв. № 20).
Верхний отдел – С3
Отложения верхнего карбона представлены в нижней части известняками серыми и коричневато-серыми, перекристаллизованными, плотными, неслоистыми с криноидеями, мшанками, брахиоподами, фораминиферами. В средней части наблюдается переслаивание биогермных известняков с маломощными прослоями известняков глинистых и тонкими прослоями аргиллитов. Верхняя часть представлена известняками серыми и коричневато-серыми, местами окремненными, плотными, крепкими со стиллолитовыми швами и единичными прослоями темных аргиллитов. Толщина отложений изменяется от 40 (скв. № 19) до 85 м. (скв. № 1) за счет преимущественно нижней части разреза.
Пермская система (Р)
Пермская система представлена отложениями нижнего и верхнего отделов.
Нижний отдел – Р1
В составе нижнего отдела выделяются карбонатные отложения нерасчлененных ассельского, сакмарского и артинского ярусов, перекрываемых терригенными отложениями кунгурского яруса.
Ассельский+сакмарский ярусы (P1a+s)
Породы представлены известняками серыми и светло-серыми органогенно-детритовыми, органогенно-обломочными, водорослевыми, иногда водорослево-фораминиферовыми, с прослоями глинистых пород в верхней части разреза. Толщина отложений изменяется от 21 до 36 м.
Артинский ярус (P1ar)
Артинские
отложения имеют трехчленное строение, в их подошве залегает достаточно мощный
пласт аргиллитов. В последнее время некоторыми исследователями данный пласт
относится к ассель-сакмарскому времени. Средняя часть разреза представлена
мергелистой толщей, а верхняя характеризуется практически повсеместным
окремнением и представлена темно-серыми силлицитами. Толщина отложений яруса
колеблется от 142
(скв. № 19) до 158 (скв. № 47) м.
Кунгурский ярус (P1kg)
В целом, отложения кунгурского яруса знаменуют собой конец преимущественно морского этапа осадконакопления. По литологическому составу и характеру каротажных диаграмм в отложениях рассматриваемого яруса можно выделить не менее четырех крупных регрессивных циклов, характеризующие этапы постепенного обмеления бассейна.
В подошвенной части, на отложениях артинского яруса залегает глинисто-карбонатная толща, представленная известковистыми аргиллитами и мергелями, серыми и темно-серыми, известная ранее как кармановская свита. Толщина отложений свиты достаточно выдержана (77-84 м).
Выше ее регрессивно залегает маломощная пачка менее известковистых пород. Перекрывают известковистую часть типично терригенные регрессивные циклы, в основании которых залегают аргиллиты, сменяющиеся постепенно вверх по разрезу алевролитами и песчаниками, вплоть до среднезернистых. Генезис песчаников – прибрежно-морской, в редких случаях – субконтинентальный и они образуют системы баров, дельт и промоин приливно-отливных течений. Толщина кунгурских отложений в пределах изучаемой площади практически выдержана и составляет 198-210 м.
Верхний отдел – Р2
Верхнепермские отложения представлены в объеме неразделенных уфимского, казанского и татарского ярусов, сложенных терригенными породами прибрежно-морского и субконтинентального генезиса.
Литологически верхнепермские отложения представлены неравномерным переслаиванием песчаников, алевролитов, аргиллитов с редкими маломощными прослоями углей и известняков.
Песчаники, как правило, серые с различными оттенками, от тонко- до мелко- среднезернистых, полимиктовые, с глинисто-кальцитовым и каолинит-кальцитовым цементом, каолинитизированные, различной степени крепкие и плотные, с растительным детритом по плоскостям напластования, с неясной горизонтальной и полого-волнистой слоистостью под углом 3-5°. По данным каротажа песчаники имеют, в основном, аллювиальный генезис с уменьшением зернистости материала к кровле пластов.
Алевролиты от серых до темно-серых, полимиктовые, участками песчанистые, глинистые, плотные, тонко горизонтально слоистые с примесью тонкозернистого пирита и углисто-глинистого материала по напластованию.
Аргиллиты темно-серые и серые, неравномерно алевритистые, слюдистые, прослоями тонкоотмученные, с примесью углистого материала, сидеритизированные.
Редкие маломощные прослои карбонатных пород представлены известняками серыми, тонкозернистыми, глинистыми и алевритовыми. По известнякам и аргиллитам наблюдаются зеркала скольжения под углом 45°, вертикальные трещины, выполненные либо кальцитом, либо глинисто-сидеритовой породой.
Толщинаверхнепермскихотложенийизменяетсяот 315 (скв. № 20) до 357 м. (скв. №№ 47, 44).
Мезозойская группа (MZ)
Наплощадирайонаработмезозойскиеотложениясразмывомзалегаютнанижележащихверхнепермскихпородахипредставленытриасовой, юрскойимеловойсистемами.
Триасовая система (Т)
Отложениятриасапредставленывсемитремяотделами. СогласноместнойстратиграфическойсхемедляплатформенныхрайоновТимано-Печорскойпровинциивразрезетриасовойсистемывыделяютсячаркабожскаясвита (Т1), шапкинскаясерия (Т1+2) всоставеангуранскойихаралейскойсвитинарьянмарскаясвита
(Т3). Общаятолщинаотложенийтриаса– 881-915 м.
Чаркабожскаясвита (Т1cb). Воснованиисвитызалегаетбазальныйпластпесчаниковсветло-зеленых, полимиктовых, слюдистых, разнозернистых, схлорит-каолинитовымцементом. Вышележащийразрезсвиты, сложенмощнойтолщейглин, песчаниковиалевролитов. Вцелом,
вразрезесвитыкромебазальногопластапрослеживаетсяещедо 12
пластовпесчаников, разделенныхпрослоямишоколадно-коричневыхглин, ичеткогруппирующихсявчетырепачки, площадиразвитиякоторыхограниченыглинистымитолщами. Морфологияпограничныхзонвесьмахарактернадляэрозионныхврезовпалеорусел.
Толщинаотложенийчаркабожскойсвитыварьируетвпределах 258(скв. № 47)-291м.(скв. № 1).
Харалейская+Ангуранская (T1hr+T2an). В подошве преобладает песчаник зеленовато-серый, полимиктовый, мелко-среднезернистый, слюдистый. Выше доминирует глина красновато-коричневая, участками с зеленовато-серыми пятнами. В средней части преобладают песчаники мелко-среднезернистые с прослоями серых глин, с горизонтальной слоистостью. Выше разрез сложен пестроцветными глинами с конкрециями пирита и железистыми бобовинами. Общая толщина изменяется от 166 до 238 м. - T1hr – 98м (скв. № 19) до 183м (скв. № 42), T2an – 52м (скв. № 43) до 80м (скв. № 44).
Нарьянмарская свита (T3nm). Разрез сложен преимущественно сероцветными глинами с мощными (до 25 м) прослоями алевролитов и песчаников. Толщина свиты от 382 м. (скв. № 42) до 462 м(скв. № 47).
Юрская система (J)
На площади месторождения юрская система представлена отложениями среднего и верхнего отделов. Общая толщина отложений составляет 384-395 м.
Средний отдел – J2
Среднеюрские отложения представлены преимущественно песками светло-серыми до белых, кварцевыми, слюдистыми, с примесью каолинита, с маломощными прослоями глин и слабо сцементированных песчаников. Общая толщина варьирует в пределах от 144 (скв. № 43) до 157 м. (скв. № 47).
Верхний отдел – J3
Отложения верхнего отдела в нижней части разреза представлены алевролитами и глинами с конкрециями пирита, пелециподами и белемнитами. Вышележащий разрез сложен преимущественно темно-серыми алевритистыми и известковистыми глинами, плитчатыми мергелями и алевролитами. Толщина отложений выдержана, изменяется от 230 (скв. № 1) до 238м (скв. № 47).
Меловая система (К)
Меловые
отложения присутствуют только в объеме нижнего отдела и представлены
неравномерным переслаиванием глин темно-серых до черных, глауконитовых,
алевролитов зеленовато-серых, глауконитовых и песков светло-серых. Толщина
отложений варьирует в широких пределах от 290
(скв. № 43) до 407 м. (скв. № 42).
Кайнозойская группа (KZ)
Представлена отложениями четвертичной системы, которая со стратиграфическим несогласием перекрывает породы меловой системы.
Четвертичная система (Q)
Вскрытый разрез осадочных отложений характеризуется изменением общей толщины от 212 м. (скв. № 42) до 311 м. (скв. № 19). Литологически представлен суглинками серыми, темно-серыми, с галькой и гравием кремня, кварцита, известняка и песками светло-серыми.
Сведения о тектонике месторождения
Согласно региональному тектоническому районированию осадочного чехла территория Ошкотынского месторождения приурочена к структуре первого порядка – Колвависовской ступени Хорейверской впадины, зоне сочленения Садаягинской ступени с Чернореченской депрессией. В структурном плане впадина представляет собой область погружения горизонтов верхней части осадочного чехла между Колвинским мегавалом на западе, валом Сорокина на востоке и грядой Чернышова на юге и юго-востоке. Северная часть впадины продолжается под акваторию Печорского моря (рис. 2.).
Традиционно в разрезе осадочного чехла Тимано-Печорской эпибайкальской плиты выделяется снизу вверх три крупных структурных яруса: ордовикско-нижнедевонский, среднедевонско-триасовый и юрско-четвертичный, разделенные между собой региональными размывами и отвечающие соответственно каледонскому, герцинскому и альпийскому этапам тектогенеза.
По кровле ордовикских отложений рассматриваемая территория представляет собой сложную ступенчатую трехкупольную брахиантиклинальную складку северо-восточного простирания с общим погружением отложений в юго-западном направлении и перепадом глубин в 20 м. Наиболее крупной, контрастной и приподнятой является Восточно-Ошкотынская структура, входящая в состав северной бортовой зоны Колвависовской ступени (Ошкотынская валообразная зона), с амплитудой 40м., выделенная к северо-востоку от скважины № 42.
Структурный план по размытой кровле силурийских отложений, в общем, и целом повторяет нижележащий, однако с существенным влиянием процессов пенепленизации (эрозионного сглаживания рельефа). Находит свое отражение и не меняет пространственного положения Восточно-Ошкотынская структура (амплитуда достигает 50м.), Западно-Ошкотынская и Ошкотынская структуры в рельефе не выражены.
Структурный план среднедевонско-нижнефранского практически сохраняет свои основные черты строения от нижележащего, с разницей в том что, в качестве отдельного купола вновь начинает обособляться Ошкотынская структура, Западно-Ошкотынская структура выражена в виде структурного носа, а амплитуда Восточно-Ошкотынской структуры достигает уже 85 м. и картируется как двухкупольная брахиантиклиналь.
Выше по разрезу залегает наиболее сложный и контрастный верхнефранско-турнейский структурно-тектонический подъярус, характеризующийся сменой структурных планов отложений, вследствие развития процессов рифообразования. В пределах изучаемой территории подъярус рассматривается в объеме верхнефранско-фаменских отложений, из-за размыва отложений турнея.
Структурный план разновозрастной кровли коллекторов фаменского яруса отличается от всех нижележащих, что обусловлено широким развитием рифогенных образований.
В региональном плане на западе выделяется Дюсушевско-Восточно-Колвинский рифовый тренд субмеридионального простирания и восточнее - субширотная Центрально-Хорейверская рифовая зона. Сочленение двух зон происходит в районе Ардалинского рифа. При этом Центрально-Хорейверская рифовая зона характеризуется более сложным строением: все массивы этой зоны отделены друг от друга зонами промывов, развивавшихся над тектоническими нарушениями по глубоким горизонтам осадочного чехла.
Ошкотынский массив включает в себя Западно-Ошкотынскую (район скв. № 43), Северо-Ошкотынскую и Южно-Ошкотынскую вершину (район скв. №№ 20, 44, 19). Максимальный объем и амплитуда характеризуют Южно-Ошкотынскую трехвершинную брахиантиклиналь.
В целом по конфигурации основной части массива, Ошкотынский массив представляет собой типичный атолл, с развитием лагунных отложений в центральной части.
Западно-Ошкотынская и Северо-Ошкотынская вершины отделены от основной части массива зоной промыва, однако, промыв не полностью разделяет эти части и происходит их объединение в осевой широтной зоне.
К северо-востоку закартирован Восточно-Ошкотынский массив, в составе которого выделены два поднятия Центральное и Западное. Массив имеет линейно вытянутую форму субширотного простирания и является элементом барьерного рифа.
Анализируя карту общих толщин верхнедевонских отложений следует отметить, общую тенденцию для всех рифовых массивов увеличение мощности к их внешнему борту.

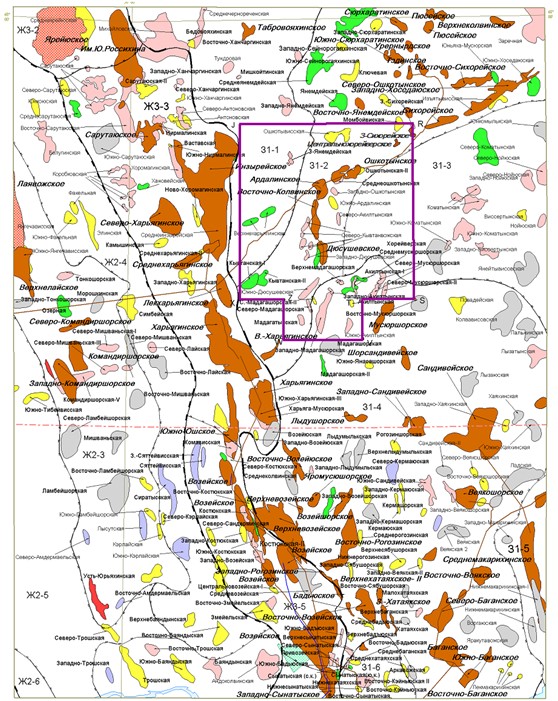

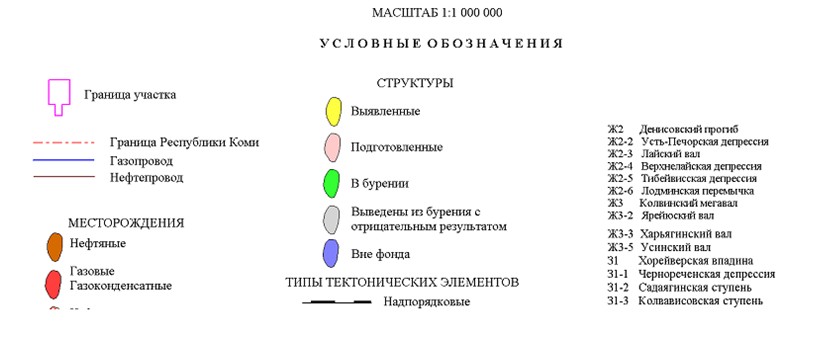

Рис.2 Тектоническая схема района работ
Нефтегазоносность
Продуктивность верхнедевонских карбонатных толщ во многом контролируется наличием и литологическим составом пород флюидоупоров. В пределах Ошкотынского месторождения выявлено три залежи нефти, одна залежь пласта ДФ6 приурочены к толще облекания рифогенного массива среднефаменского возраста. Покрышкой служат известняки мелкокристаллические, глинистые плотные Зеленецкого и Нюмылгского горизонтов (D3zl+nm). Две залежи пласта ДФ4 приурочены непосредственно к кровельной части рифовой постройки и контролируется полифитными известняками, выделяемыми как пласт ДФ5.
Нефтеносность разреза в процессе разбуривания месторождения (с 1986 г. по 2008 г.) изучалась по геолого-промысловым данным, материалам ГИС и по результатам исследований керна.
Пласт ДФ6. Литологически очень неоднороден и представлен известняками различных литотипов, с коэффициентом расчлененности от увеличивающимся от 1 до 7 в северо-восточном направлении. К западу, юго-западу (район скв. № 43) отмечается замещение пласта-коллектора не проницаемыми полифитными известняками.
Залежь, приурочена к Южно-Ошкотынской вершине (район скв.№№ 19, 44, 20, 22, 23). Самая высокая абсолютная отметка кровли нефтенасыщенного коллектора вскрыта скважиной № 19 на уровне -3003.7м.
Промышленная нефтеносность залежи подтверждается результатами опробования и эксплуатации скважин.
ВНК принят по подошве нефтенасыщенных коллекторов, выделенных по ГИС в скважине № 44, на уровне –3082.2м и подтвержден бурением скв.23.
Размеры залежи составляют 5.5 * 4.0 км, высота 91 м.
Тип залежи - пластовая, сводовая.
Пласт ДФ4. Пласт характеризуется значительной литолого-фациальной неоднородностью, выражающейся как в значительной расчлененности, так и в замещении отдельных проницаемых прослоев непроницаемыми разностями. Повсеместное развитие макро и микротрещиноватости предопределило гидродинамическую связь пластов-коллекторов ДФ4 и нижележащих ДФ3, ДФ2.
В пласте выделено 2 залежи.
Залежь 1 (основная) Уровень водонефтяного контакта залежи подтвержден опробованием скв. 23, принят в настоящем отчете на абсолютной отметке –3115м.
Размеры залежи, исходя из принятой отметки ВНК, составляют 5.0*3.5 км, высота 95 м.
Тип залежи - массивная.
Залежь 2 Залежь представляет собой линзу в районе скважины № 43. Размеры залежи составляют 0.7*0.5 км, высота 95 м. Уровень водонефтяного контакта залежи принят на абсолютной отметке –3115м. Тип залежи – массивная.
Источник: Оперативный подсчет запасов нефти и растворенного газа Ошкотынского нефтяного месторождения. Терехова Е.А., Скороваров К.Ю., Евсеев А.А., и др. 2009
