Класс Месторождения:
Тип Месторождения: Газовое
Местоположение:
Местность:
Стадия разработки: Доразведка
Год открытия: 1965
Источник информации:
Метод открытия:
Площадь: 1007.22 км²
Газовое месторождение Шагырлы-Шомышты
Газовое месторождение Шагырлы-Шомышты расположено в пределах северного борта Северо-Устюртского прогиба, открыто в 1959 году скважиной 57 в процессе картировочного бурения, где из эоценовых отложений с глубины 350 м был получен приток газа.
Сейсморазведочные работы на Северном Устюрте были начаты в 1950-х гг. и выполнялись в модификации МОВ до начала 1970-х гг. С 1972-1973 гг. проводилась сейсморазведка ОГТ, в том числе с перекрытием площадей ранее изученных МОВ.
В 1963 году на структурах Шагырлы и Шомышты пробурены две глубокие поисковые скважины (1б и 1а) на глубину 2805 м и 2842 м, вскрывшие пермотриасовые отложения.
В период 1965-1968 гг. на месторождении проводились структурно-поисковое и разведочное бурение, в результате пробурены 61 структурно-поисковые скважины, глубиной 330-350 м и 52 разведочные скважины, глубина которых не превышает 520 м. В 35 скважинах проведено опробование продуктивного горизонта.
На месторождении разведан один газоносный эоценовый продуктивный горизонт.
В 1969 г. выполнен подсчет запасов газа месторождения Шагырлы-Шомышты по состоянию изученности на 01.11.1969 г. (Протокол ГКЗ СССР №6032 от 21.08.1970 г.) составляли 32 350 млрд.м3, из них:
· баласовые геологические запасы категории С1 составляют 20 486 млрд.м3;
· забаласовые геологические запасы категории С1 – 11 864 млрд.м3.
До середины 1992 года все разведочные скважины месторождения находились в консервации, которые затем были ликвидированы по техническим причинам согласно «Акта межведомственной комиссии по приемке передачи месторождения ШагырлыШомышты (Приказ №99 от 09.06.1992 г. ПО «Мангышлакнефть»).
До середины 1992 года все разведочные скважины месторождения находились в консервации, которые затем были ликвидированы по техническим причинам согласно «Акта межведомственной комиссии по приемке передачи месторождения ШагырлыШомышты (Приказ №99 от 09.06.1992 г. ПО «Мангышлакнефть»).
В 1999 году на основании Лицензии серии АИ № 1551 (нефть) от 30 апреля 1999 года право на пользование Недрами в Республике Казахстан был зарегистрирован Контракт между Агентством Республики Казахстан по инвестициям (Компетентный орган) и Компанией «American International Petroleum Kazakhstan» (Недропользователем) на проведение добычи углеводородного сырья на месторождении Шагырлы-Шомышты в Бейнеуском районе Мангистауской области, регистрационный № 361. Продолжительность Контракта соответствует сроку действия Лицензии на 30 лет.
В конце 2003 года Компания ««American International Petroleum Kazakhstan» передает право недропользования компании «Каспиан Газ Корпорейшен».
В 2004 году выполнен «Проект опытно-промышленной эксплуатации газового месторождения Шагырлы-Шомышты», утвержденный ЦКР МЭМР РК (протокол №29 от 04.11.2004 г.). В 2004 году компанией ТОО НПФ «ДАНК» в пределах Контрактной территории были проведены полевые сейсморазведочные работы МОГТ 2Д (177 км) и 3Д (179 км2), в результате которых получена дополнительная информация о строении и мощности продуктивного газоносного (эоценового) горизонта, а также уточнены оптимальные точки для заложения новых разведочных скважин.
В 2013 году составлен «Проект промышленной разработки газового месторождения Шагырлы-Шомышты» и утвержден в КГН МИиНТ РК (Письмо №17- 04/11049-КГН от 24.06.2013 г.), где предусматривалось введение в промышленную разработку газовой залежи эоцена месторождения Шагырлы-Шомышты.
Реализация проекта в установленные сроки не была начата из-за отсутствия контракта на проведение добычи углеводородного сырья.
В сентябре 2014 г. АО «КазАзот» получил контракт за номером №4032-УВС, в связи с этим, в октябре 2014 г. АО «КазАзот» выступил с обращением в ЦКРР РК касательно сроков начала реализации «Проекта промышленной разработки газового месторождения Шагырлы-Шомышты» (протокол №52/4 от 17.10.2014 г.). В ноябре 2014 г. Комитет геологии и недропользования Министерства по инвестициям и развитию Республики Казахстан вынесло положительное решение о переносе сроков начала реализации проекта – с января 2015 г., без изменения общих финансовых и физических обязательств по Контракту (Письмо №27-5-1283-и от 11.11.2014 г.).
Основным потребителем газа является АО «КазАзот», который является единственным производителем азотных минеральных удобрений в Республике Казахстан, который в 2013 г. был включен в список субъектов индустриально-инновационной деятельности Республики Казахстан.
В 2015 г. месторождение было введено в промышленную разработку.
В августе 2015 г. выполнен, и рассмотрен на заседании ЦКРР РК отчет «Авторский надзор за реализацией Проекта промышленной разработки газового месторождения Шагырлы-Шомышты по состоянию изученности на 01.07.2015 г.» (Письмо КГН МИиР РК № 27-5-2103-И от 28.09.2015 г.), в котором пересмотрен график ввода скважин из бурения и консервации, объемы добычи газа. Согласно решению КГН МИиР РК Авторский надзор с уточненными технологическими показателями на 2015 г. принят к сведению и рекомендовано Недропользователю предоставить в 2016г. новый проектный документ по разработке месторождения Шагырлы-Шомышты.
В 2016 г. в период с июня по ноябрь в пределах геологического отвода АО «КазАзот», куда входит площадь Шагырлы-Шомышты, Актюбинским филиалом АО «Азимут Энерджи Сервисез» проведены полевые сейсмические исследования МОГТ 2Д в объеме 1544,1 пог. км (рис. 1).
В результате сейсморазведочных работ 2016-2017 гг. уточнено геологическое строение Шагырлы-Шомышты.
В 2016 году на основании полученной новой информации при исследовании скважин, вводимых из консервации и бурения в 2015 г., а также с учетом увеличивающихся потребностей завода и отказа по технологическим причинам от бурения горизонтальных скважин в районе соров, было составлено «Дополнение к проекту промышленной разработки газового месторождения Шагырлы-Шомышты» по состоянию на 01.01.2016 г. В ходе реализации проекта было выявлено несоответствие проектных и фактических показателей, и необходимость пересмотра системы разработки месторождения. Поэтому в 2017 г. составлен отчет «Дополнение к проекту промышленной разработки газового месторождения Шагырлы-Шомышты» по состоянию на 01.07.2017 г, согласно которому месторождение разрабатывается.

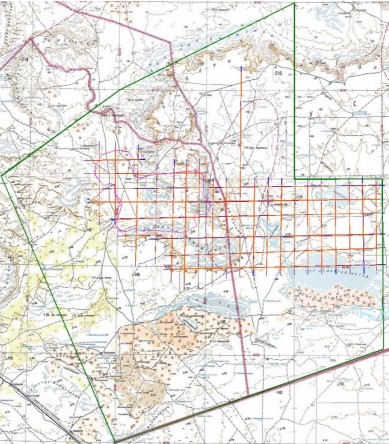

Рисунок 1. - Сейсмопрофиля 2Д в пределах геологического отвода АО «КазАзот», включая площадь Шагырлы-Шомышты
Структурная модель
В тектоническом отношении структура Шагырлы-Шомышты расположена в пределах Северо-Устюртской впадины, северо-западной прибортовой зоны Косбулакского прогиба.
Месторождение Шагырлы-Шомышты приурочено к группе куполовидных и брахиантиклинальных структур, вытянутых в субширотном и северо-восточном направлениях, по кровле эоценового горизонта по замкнутой изогипсе -350 м поднятие имеет размеры 41 х 33 км.
На уточненной структурной карте по кровле газоносного горизонта, построенной с учетом данных бурения и сейсморазведки 2Д, четко выделяются четыре локальных поднятия: Шагырлинское, Западно- Шомыштинское, Восточно- Шомыштинское, Северо– Шомыштинское (рис. 2). Прогибы между поднятиями незначительной амплитуды, до 10 м, которые не контролируют границы каждого поднятия.
Шагырлинское поднятие в структурном отношении представляет собой пологую антиклиналь, явно выраженной четырехугольной формы; вытянутую в субширотном направлении. Размеры складки по оконтуривающей изогипсе -330 м составляют 17 х 10,5 км, при амплитуде около 30 м.
Северо-Шомыштинское поднятие представляет собой брахиантиклиналь, вытянутую в широтном направлении. Свод поднятия оконтуривается изогипсой -320 м, его размеры составляют 8 х 3 км, амплитуда поднятия около 10 м.
Восточно-Шомыштинское поднятие в структурном отношении представляет брахиантиклиналь северо-восточного простирания. Поднятие оконтуривается изогипсой - 315 м, размеры его по этой изогипсе составляют 13 х 5 км, амплитуда поднятия составляет около10 м.
Западно-Шомыштинское поднятие, как и Восточно-Шомыштинское, вытянуто в северо-восточном направлении, но в отличие от него имеет меньшие размеры – 9,5 х 3,0 км. Амплитуда поднятия по оконтуривающей изогипсе -320 м составляет более 15 м.

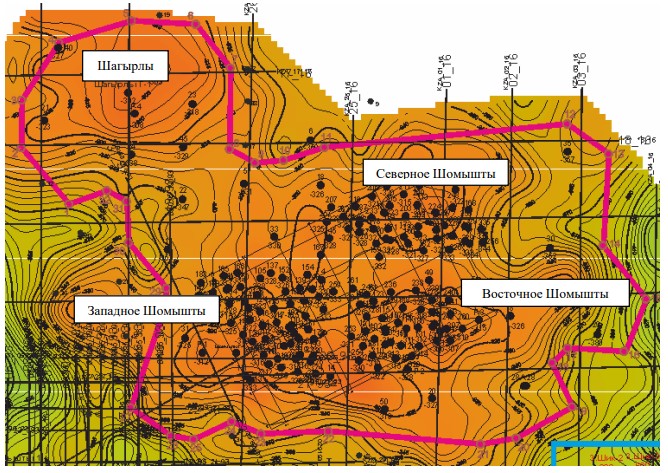

Рисунок 2 - Карта по отражающей поверхности эоцена, согласно сейсмики 2016 г.
Стратиграфическая характеристика
На месторождении отложения триасовой, юрской, меловой и палеогеновой систем вскрыли всего две поисковые скважины (1б, 1а), пробуренные в сводовых частях Шагырлинского и Западно-Шомыштинского поднятий, остальными скважинами вскрыта только самая верхняя часть разреза – палеогеновая. Максимальная толщина вскрытия осадочных пород 2842 м.
Вскрытые нижнетриасовые отложения представлены чередованием пачек глин и песчаников.
Юрские отложения представлены средним и верхним отделом. Среднеюрские отложения со стратиграфическим несогласием залегают на нижнетриасовых отложениях, представлены песчаниками, глинами, аргиллитами, алевролитами и песками, в нижневолжских отложениях верхней юры в кровельной части преобладают известняки.
Меловая система представлена ярусами: готеривский, барремский, аптский, альбский, сеноманский, турон-конъякский, за исключением валанжинского и датского.
В нижнемеловом отделе готеривские отложения залегают с размывом на нижневолжских. Отложения представлены глинами прослоями песчаников, песками, алевролитами, песками с прослоем глин.
Верхнемеловой отдел литологически сложен песками с прослоями глин и песчаников, песчано-глинистыми образованиями, мергелем, с прослоями глин и известняков, писчим мелом с подчиненными прослоями известняков и мергелей.
Палеогеновая система представлена олигоценом, верхний и средний эоценом. Нерасчлененные палеоцен - нижнеэоценовые отложения представлены в кровле и подошве мергелями, а в средней части - пластом глины. Средний эоценовый подотдел сложена глинами с подчиненными прослоями глинистых мергелей.
Верхний эоценовый подотдел представлен глинами, обогащенными песчаноалевритовым материалом, присутствием многочисленных прослоев алевритов и алевролитов, в кровле продуктивного кумского горизонта залегает пласт песчаника. Олигоценовые отложения сложены однообразными глинами.
Неогеновая система имеет распространение только в периферийных частях месторождения. Породы представлены глинами, алевритами, галечниками, песками, гравием. В кровельной части прослеживаются известняки, мергели с редкими прослоями глин, песков и алевритов.
Четвертичная система представлена супесями, суглинками, песками, глинами, галькой и гравием.
Источник: ОТЧЕТ «О результатах геолого-разведочных работ, осуществленных АО «КазАзот» на месторождении Шагырлы-Шомышты, а также ресурсах и запасах нефти и газа на месторождении Шагырлы-Шомышты и разведочном участке Косбулак», Е.М. Мырзаш, г. Актау, 2018 г.
