Шушукское месторождение
Геологическое строение района
Стратиграфия района и месторождения
На рассматриваемой территории образования фундамента большей частью расположены на значительных глубинах и вскрыты глубоким бурением западнее и юго-западнее изучаемой территории на Байкитской, Куюмбинской, Енгидинской и Юрубченской, а также юго-восточнее на Ереминской и Тэтэрской площадях. Вскрытый скважинами разрез фундамента представлен гранитами и гранито-гнейсами.
Основным источником сведений о внутренней структуре отложений рифейского возраста на территории Байкитской антеклизы, в том числе и рассматриваемой, служат материалы сейсморазведочных работ МОГТ. Литология отложений рифейского комплекса освещена данными скважин, пробуренных, как в пределах непосредственно исследуемого района (Шушукская скв. №1), так на площадях, расположенных, в непосредственной близости (Таимбинская, Подпорожная, Западно-Юдуконская), а также сопредельных (Хоркичская, Куюмбинская, Юрубченская, Мадринская, Вэдрэшевская). Максимально вскрытые мощности рифейских отложений составляют в скважинах Мдр.-156-1796 м., Ю-110-1060 м, К-12-866 м, Ю-30-923 м.
Отложения рифейского возраста, вскрытые большинством пробуренных в южной части Байкитской антеклизы скважин, характеризуются широким литологическим разнообразием. Преобладают карбонатные породы: доломиты серые разных оттенков, органогенные, органогенно-обломочные, хемогенные, иногда глинистые или окремненные, брекчиевидные, реже строматолитовые, очень редко – известняки. Терригенные породы имеют второстепенное значение и представлены, в основном, аргиллитами темно-серыми, зеленовато- и коричневато-серыми, реже – кварц-полевошпатовыми песчаниками и алевролитами. В отдельных толщах отмечается грубое и частое переслаивание доломитов, аргиллитов, глинистых доломитов, мергелей и песчаников. Общая вскрытая скважинами толщина рифейского комплекса достигает 3500 м.
Сводный разрез отложений, вскрытых скважинами Шушукской площади, приведен на рис. 1, а стратиграфическое расчленение в таблице 1. Окончательного мнения о стратификации отложений рифея, вскрытых скважиной Шушукская-1 нет, предположительно вскрыты отложения копччерской толщи.
Вендские отложения с угловым несогласием залегают на породах рифея. В северном направлении, в сторону палеоподнятия, происходит выклинивание нижних уровней отложений венда. Наиболее древние вендские отложения – ванаварская свита, свита имеет терригенный состав и сложена переслаиванием песчаников, аргиллитов и песчаников. В разрезе скважины Шушукская-1 отсутствуют.
Оскобинская свита венда, имеющая сульфатно-терригенно-карбонатный состав, со стратиграфическим несогласием залегает на отложениях ванаварской свиты, а в зоне ее отсутствия, с угловым несогласием на различных толщах рифея. Свита имеет трехчленное строение. В ее центральной части выделяется пачка преимущественно глинисто-алевритового состава, характерзующаяся повышенными показаниями ГК. В разрезе этой части свиты часто появляется песчаники, индексируемые как пласт Б-VIII1. С этими песчаниками связаны залежи нефти и газа на Юрубчено-Тохомском и Оморинском месторождениях.
Нижняя часть оскобинской свиты, в которой присутствуют прослои коллекторов различного состава, образующие гидродинамически единый резервуар, выделяются в пласт Б-IX. Именно с этим пластом связан приток нефти на Шушукской площади. Залежь нефти, связанная с этим пластом, выявлена на Юрубчено-Тохомском месторождении.
Вышележащие вендские отложения подразделяются на катангскую (терригенно-карбонатная), собинскую и тэтэрскую (обе карбонатные) свиты. Образование пород тэтэрской свиты датируется вендом – ранним кембрием.
Отложения нижнего и среднего кембрия, согласно залегающие на породах венда, и сложенные галогенно-карбонатными породами расчленяются на усольскую, бельскую, булайскую, ангарскую и литвинцевскую свиты.

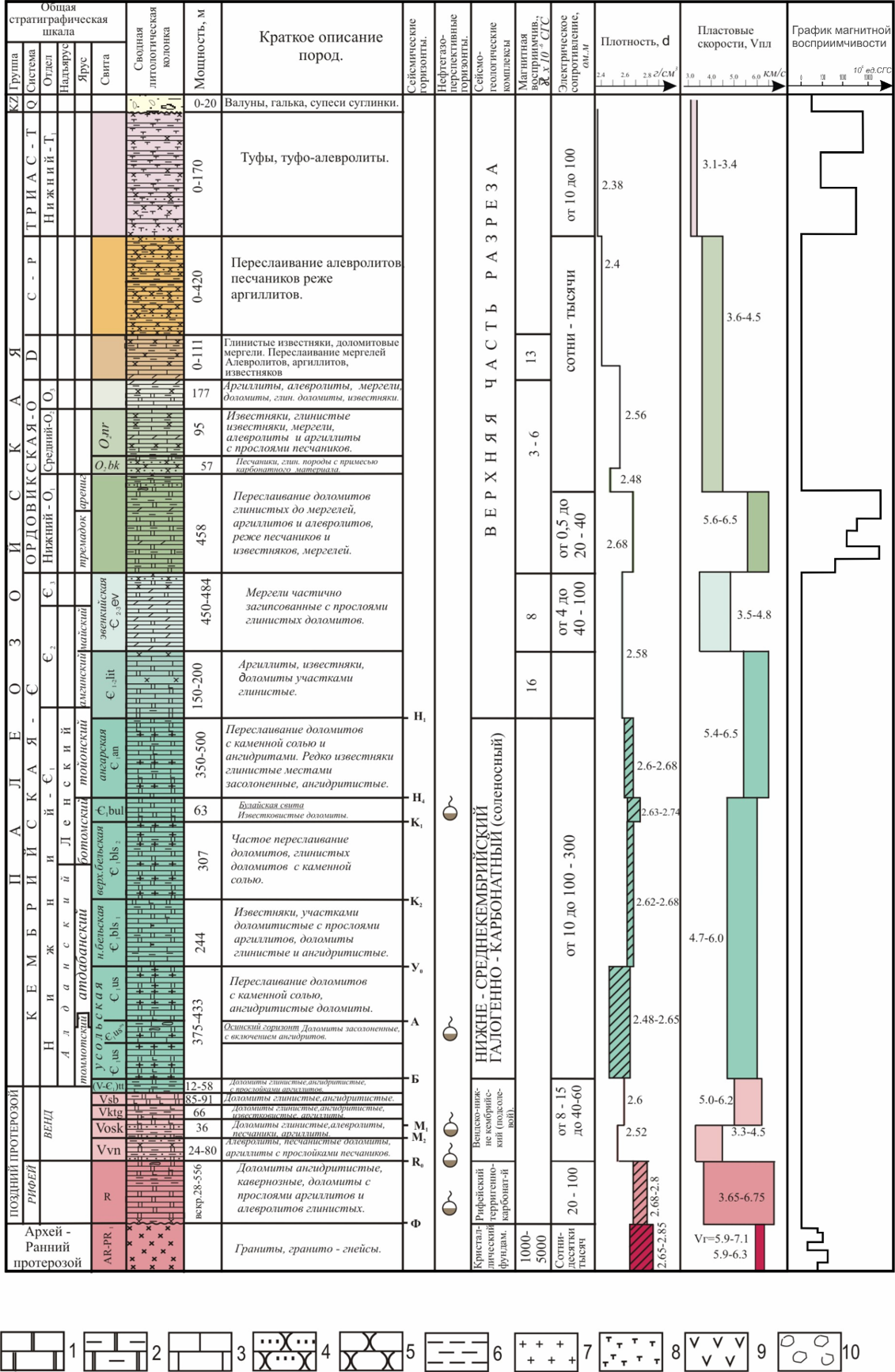

Рис.1. Сводный литолого-геофизический разрез
1-доломиты. 2-доломиты глинистые. 3-известняки. 4-песчаники. 5-алевролиты. 6-аргиллиты. 7-каменная соль. 8-туфы. 9-долериты. 10-кавернозность
Примечание: в отложениях триаса, перми, карбона, девона, ордовика, литвинцевской, ангарской и верхнебельской свит могут быть встречены пластовые интрузии траппов мощностью от 3 до 124 м и более

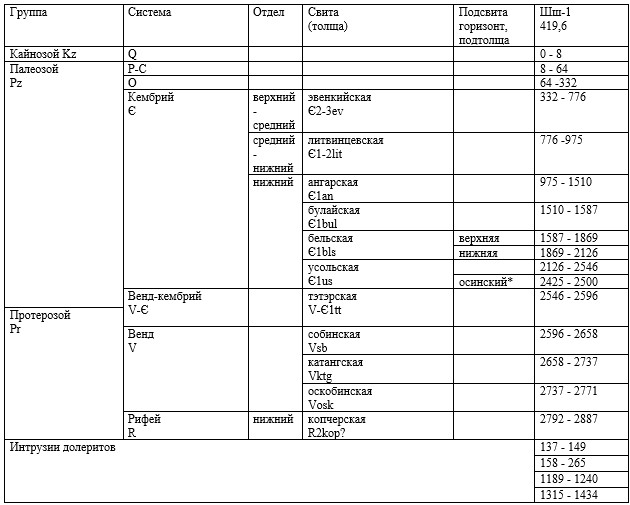

Таблица 1. Стратиграфические разбивки скважины Шушукская 1Характеристика продуктивных отложений
Нефтегазоносность района связана с рифейскими и вендскими отложениями.
На Шушукском месторождении выявлена залежь УВ, приуроченная к карбонатным отложениям пласта Б-IX оскобинской свиты. Стратификация отложений, с которыми связана залежь, проведена на основе корреляции со скважинами, пробуренными в пределах Байкитской антеклизы (граф. прил.1), с использованием данных ГИС и керна (см. ниже гл.7).
Пласт коллектор в пласте Б-VIII-1 вскрыт в водонасыщенной части, возможно насыщение пласта в своде поднятия (скважина Шш-1 находится на крыле структуры).
Рифейские отложения также могут быть продуктивны в пределах площади в случае выхода на эрозионную предвендскую поверхность карбонатных толщ рифея, что прогнозируется по данным сейсморазведки.

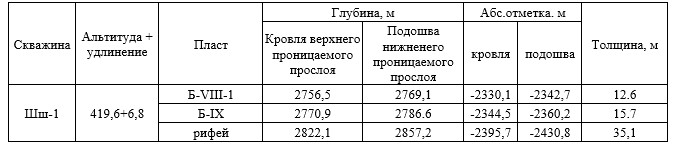

Интервалы залегания продуктивных пластов в скважине Шушукская-1 приведены в таблице 2.
Территория Шушукского лицензионного участка в структурно-тектоническом плане относится к юго-западной части Сибирской платформы, располагаясь в пределах северо-восточного склона Камовского свода Байкитской антеклизы. Камовский свод замыкается изогипсой -2000 м и (306х169) км и имеет амплитуду более 600 м. (рис. 2.2). Склон характеризуется террасообразным рельефом с осложняющими его элементами СЗ-ЮВ и З-В простирания. К их числу принадлежат и Шушукское локальное поднятие.
Район, как и вся Сибирская платформа, имеет двухчленное строение - кристаллический фундамент и вулканогенно-осадочный чехол. Разрез чехла характеризуется наличием стратиграфических подразделений от рифея до четвертичных отложений. В разрезе вулканогенно-осадочного чехла выделяются два основных структурно-тектонических яруса: рифейский (промежуточный) и вендско-палеозойский.
В структурно-тектоническом отношении по эрозионной поверхности фундамента Шушукский лицензионный участок большей частью, расположен в пределах юго-восточного склона Камовского свода, оконтуренного изогипсой - 4,5 км, осложненного Чункинским сводом (блоком) и, в свою очередь, осложняющего южную часть Байкитской антеклизы (рис. 2.3). По материалам МПВ прогнозируется, что рельеф поверхности кристаллического фундамента здесь ступенеобразно погружается с севера на юг, восток и запад от 3,5 км до 5,5 км и глубже.
Субплатформенные образования рифейского возраста с угловым несогласием залегают на размытой поверхности кристаллического фундамента. Они выходят на дневную поверхность южнее и юго-западнее рассматриваемого района соответственно в пределах Чадобецкого поднятия, а также Енисейского кряжа и Иркинеевского выступа.
Внутреннее строение рифейского комплекса, согласно современным представлениям чрезвычайно сложное, имеет контрастные структурные формы и блоковый характер сочленения структур. При этом в формировании структур рифейского комплекса существенную роль играет разрывная тектоника.
Морфология эрозионной поверхности рифейского комплекса (отражающий горизонт R0) в целом отличается значительно меньшей контрастностью. Максимального развития и мощности рифейские отложения достигают, выполняя депрессии поверхности фундамента.

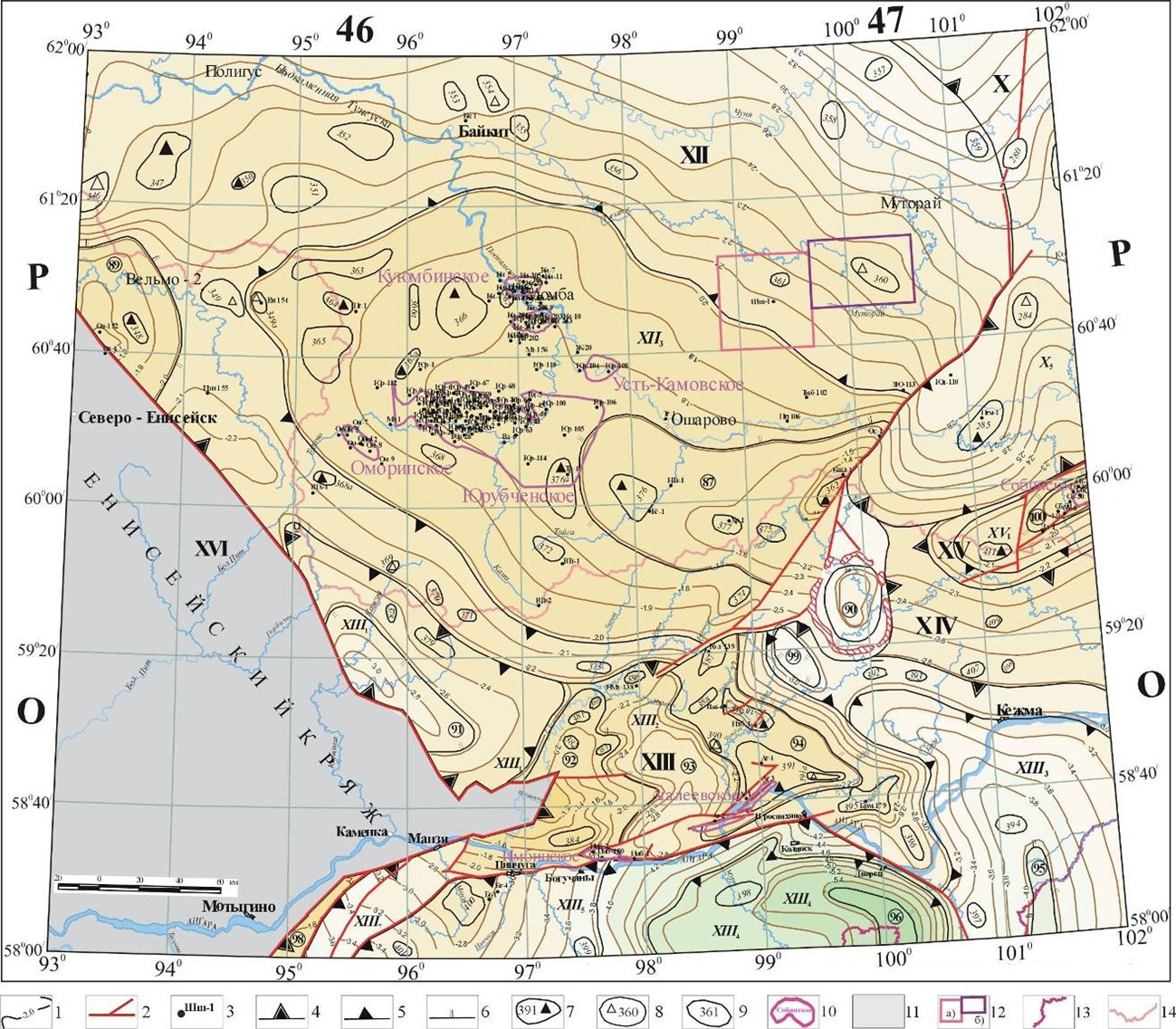

Рис.2. Выкопировка из «Структурно-тектонической карты западной части Сибирской платформы с элементами прогноза нефтегазоносности» по состоянию на 01.12.2002 г.(по материалам ОАО «Енисейгеофизика», ДАО Богучанская ГЭ, ГП Катангская ГЭ, ОАО «Таймыргеофизика», ООО «Енисейнефть», СНИИГГиМС, КНИИГиМС, ЗАО «Красноярскгеофизика»)
Список условных обозначений к рис. 2.2
1-Изогипсы отражающего горизонта Б (км). 2-Разрывные нарушения по геолого-геофизическим данным. 3 - Пробуренные скважины (аббревиатура и ее номер). Границы тектонических элементов: 4-надпорядковых, 5-первого порядка, 6-второго порядка. Положительные структуры третьего порядка: 7-подготовленные к глубокому бурению, 8-выявленные, 9-намеченные. 10-Месторождения. 11-Области отсутствия картируемых отложений по геолого-геофизическим данным. Границы: 12 – Шушукского (а) и Сейсморазведочного (б) лицензионных участков; административные – 13 - Красноярского края, 14 - Эвенкийского АО.
Структурные элементы: надпорядковые:VII - Предъенисейская моноклиналь, X - Курейская синеклиза, XII - Байкитская антеклиза, XIII - Присаяно-Енисейская синеклиза, XIV - Ангаро-Ленская ступень, XV - Непско Ботуобинская антеклиза, XVI - Енисейская антеклиза. I порядка: X5 - Ванаварский структурный залив, XII2 - Кузьмовский мегавыступ, XII- Камовский свод, XIII1 - Терянская впадина, XIII2 - Ангарская гряда, XIII3 - Кежемская впадина, XIII4 - Мурская впадина, XIII5 - Богучано-Манзинский выступ, XIII7 - Приенисейская зона линейных дислокаций, XV1 - Катангский мегавыступ. II порядка: 63 - Касский вал, 64 - Верхнесочурский вал, 65 - Ольховский выступ, 87 - Огоньский выступ, 89 - Оленчиминский выступ, 90 - Чадобецкое поднятие, 91 - Каменский прогиб, 92 - Восточно-Иркинееевский выступ, 93 - Бурундинскиий прогиб, 94 - Кодинско-Ильбокичское, поднятие, 95 - Едорминскиий прогиб, 96 - Верхне-Кежемский прогиб, 98 - Тынысский грабен, 99 - Бивинская мульда, 100 - Собинский вал, 101 - Сумарочихинский выступ. III порядка (kокальные): 230 Касская, 231 Верхнекасская, 279 Такилинская, 280 Муторайская, 284 Лакурская, 285 Петимовская, 284 Лакурская, 344 Вельминская, 345 Хвойная, 346 Артельнинская, 347 Туколано-Светланинская, 348 Оленчиминская, 349 Мукуйская, 349а Енгидинская, 350 Сосновская, 351 Хытыкитская, 352 Юктынская, 353 Верхнеюктаконская, 354 Восточно-Гаиндинская, 355 Бергимская, 356 Абракупчинская, 357 Горбилокская, 358 Аргишская, 359 Лепчинская, 360 Сейсморазведочная, 361 Шушукская, 362 Бедошемская, 363 Тукшидекитская, 364 Петимокская, 365 Чандашеминская, 365а Манкурская, 366 Апрельская, 366а Огневская, 367 Куюмбинская, 368 Тукаунская, 368а Верхнетохомская, 369 Верхнекаменская, 370 Хоролектинская, 371 Верхнетерьская, +372 Верхнетайгинская, 373 Тамышская, 374 Верхнепуньская, 375 Исчухская, 376 Верхнекосвинская, 376а Верхнедулисминская, 377 Хоркичская, 378 Ядульская, 379 Еломовская, 380 Среднеиркинеевская, 381 Талаканская, 382 Белякская, 383 Бедобинская, 384 Ельчиминская, 385 Имбинская, 386 Нижнемадашенская, 387 Колымовская, 388 Верхнемадашенская, 389 Ильбокичская, 390 Муликовская, 391 Агалеевско-Кодинская, 391а Кодинская, 392 Корыбовская, 393 Тынговская, 394 Мерюмбинская, 395 Берямбинская, 396 Ковинская, 397 Араканская, 398 Зюрзибинская, 399 Карабульская, 400 Манзинская, 401 Верхнемоктыгинская, 407 Верхнекодинская, 408 Нижнекежемская, 409 Маимбинская, 411 Мундукшинская, 412 Собинская.

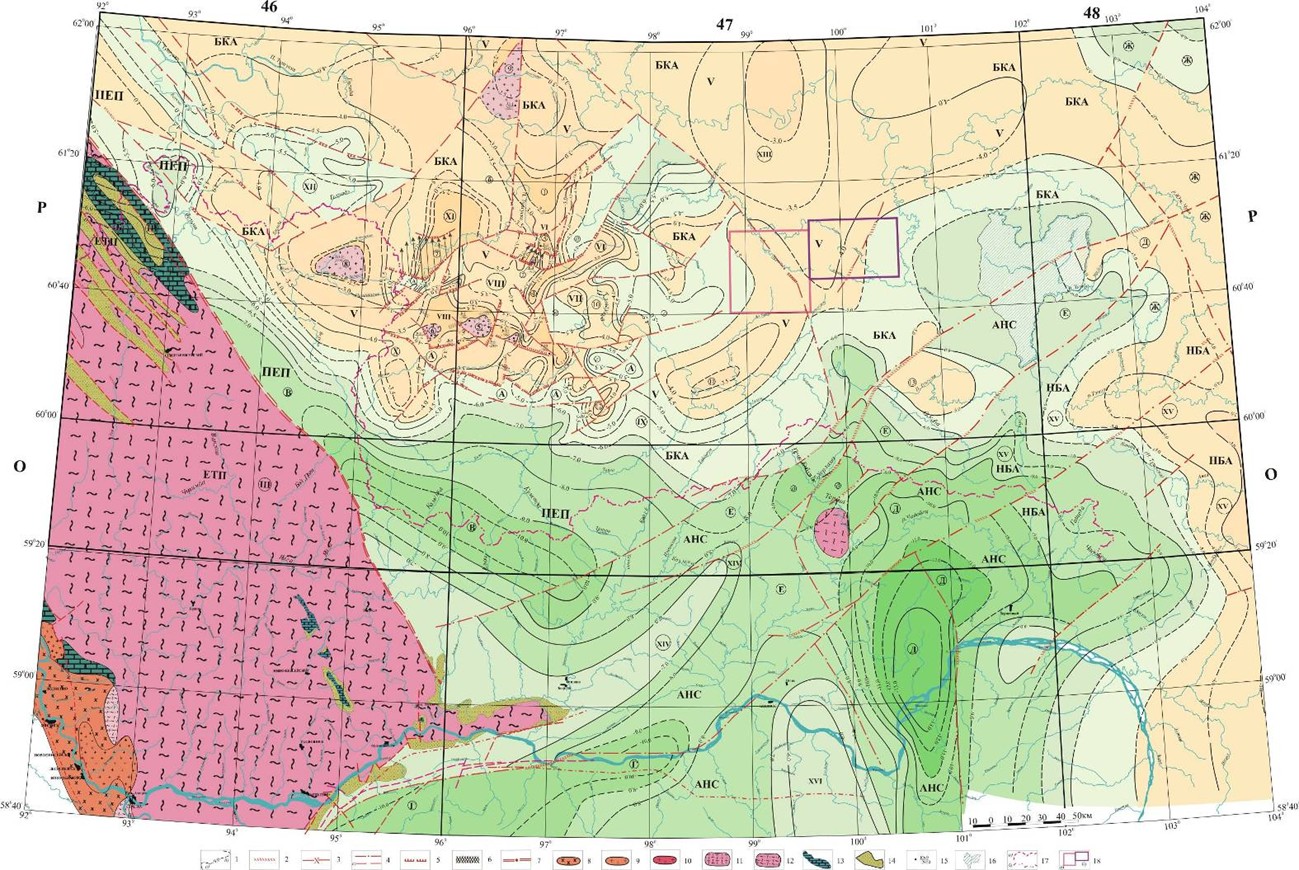

Рис.3. Структурно-тектоническая схема поверхности кристаллического фундамента (по материалам тематических работ Н.Н. Дашкевича, С.В. Ляхова, Л.Д. Чунихиной и др., 1994 - 1996 г.
