Класс Месторождения: Крупное
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность: Лес
Стадия разработки: Открытие
Год открытия: 2010
Источник информации: РГФ-23 (ПП_2020г.)
Метод открытия:
Площадь: 612.64 км²
Санарское
месторождение
Согласно административно-территориальному делению Санарское месторождение расположено в Катангском районе северной части Иркутской области и относится к районам Крайнего Севера.
Исследуемая территория принадлежит юго-восточной части Средне-Сибирского плоскогорья и представляет собой всхолмленную равнину, расчленённую многочисленными долинами рек и ручьёв, участками заболоченных с преобладающим северо-восточным простиранием главных водораздельных гряд. Абсолютные отметки современной поверхности на территории лицензионного участка колеблются от 350 до 530 м, относительные превышения рельефа составляют 100-200 м. Глубина эрозионного вреза рек достигает 100 м. Район относится к зоне малой сейсмичности – не более 4–5 баллов. Район работ сплошь покрыт таежными лесами. Местность входит в зону тайги Тунгусско-Пеледуйской среднетаёжной провинции. Растительность района типична для северной подзоны таежной зоны. Преобладают лиственничные леса с примесью сосны и ольховым подлеском. На склонах - лиственничные леса с примесью ели. Развит ольховый и березовый подлесок. Из животных встречаются бурый медведь, росомаха, рысь, лось, косуля, соболь, белка, колонок, выдра, заяц и др. Заповедные территории отсутствуют.
Действующий нефтепровод «Восточная Сибирь – Тихий океан» расположен в 260 км к юго-востоку от Санарского месторождения. В г. Ангарске находится нефтеперерабатывающий завод.
ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ МЕСТОРОЖДЕНИЯ
В геологическом строении исследуемой территории принимают участие метаморфические породы фундамента архейско-протерозойского возраста и осадочные образования протерозойского, палеозойского, мезозойского и кайнозойского возрастов. Скважинами, пробуренными на Санарском лицензионном участке, вскрыты отложения фундамента, венда, кембрия, карбона, перми, триаса, юры и четвертичные отложения. (Табл. 1).

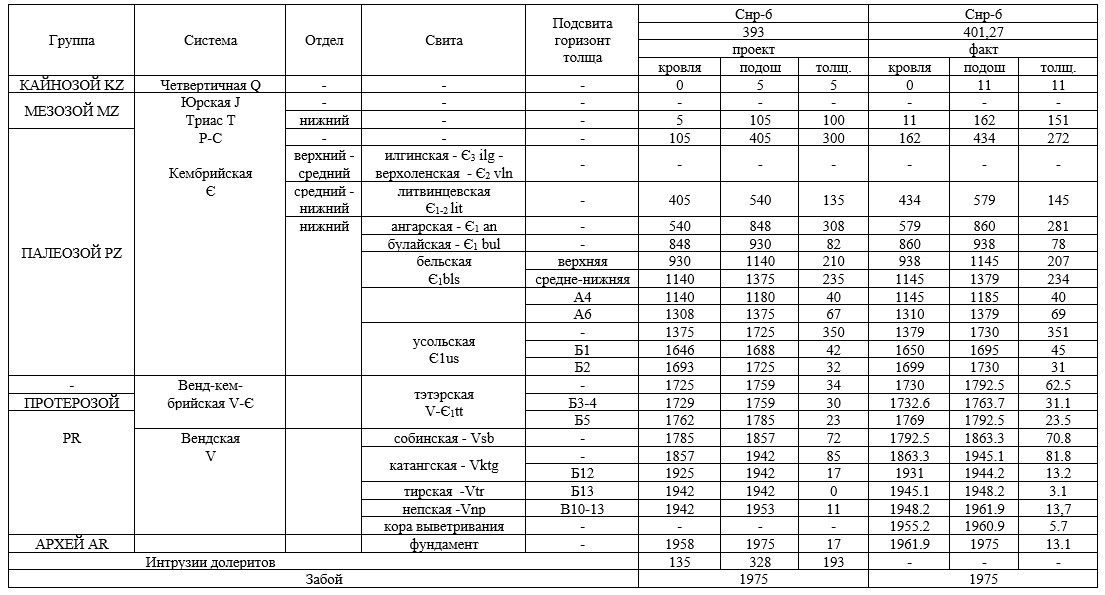

Таблица 1. Геологический разрез, проектный и фактический вскрытый скважиной Снр-6
Породы кристаллического фундамента на исследуемой территории вскрыты всеми пробуренными скважинами. Представлены разнотипными по составу метаморфическими образованиями (граниты, гранито-гнейсы, мигматиты) разуплотнёнными и сильно выветрелыми в верхней части цоколя. Практически во всех скважинах фиксируется кора выветривания, представленная породами от светло-серого до темно-серого цвета, сильно трещиноватыми, с включениями кварца, слюды, полевых шпатов, редко обломков гранитов, толщина ее изменяется в широких пределах от 0 до 40 м, но в среднем составляет 2-4 м. Наибольшая вскрытая толщина фундамента 56 м.
Выходы на дневную поверхность архейских и нижнепротерозойских образований кристаллического фундамента находятся за пределами территории лицензионного участка на Енисейском кряже, Анабарском и Алданском щитах. Эрозионная поверхность кристаллического фундамента является преломляющей границей и отражающим сейсмическим горизонтом (Ф).
Литолого-стратиграфическая характеристика
Вендская система (V)
По данным пробуренных скважин отложения непской свиты (Vnp), представленные аргиллитами и алевролитами с маломощными прослоями песчаников в базальной части, с большим перерывом в осадконакоплении залегают на эрозионной поверхности архейско-протерозойского кристаллического фундамента. Толщина её по данным скважин изменяется от 9 м до 15 м. К кровле непской свиты приурочен сейсмический отражающий горизонт М2. Толщина непской свиты в скважине Санарская-6 составляет 13,7 м.
Тирская свита (Vtrs) на территории рассматриваемого лицензионного участка имеет сокращенный стратиграфический разрез и площадь распространения за счётпроявления предкатангского перерыва. Литологический состав ее представлен, преимущественно, доломитами с прослоями глинистых и ангидритистых доломитов. В пределах Санарского лицензионного участка, по скважинным данным, ее толщина изменяется от 3-5 м до полного выклинивания. В скважине Снр-6 толщина тирской свиты составляет 3,1 м.
Катангская свита (V ktg) в пределах рассматриваемого участка залегает со стратиграфическим несогласием на породах тирской свиты и распространена повсеместно. Свита литологически сложена в основании доломитами, а в средней и верхней частях - глинистым доломитами с прослоями доломито-ангидритов с линзочками ангидритов и аргиллитов. Толщина свиты относительно выдержана по площади и составляет 82-91 м. В скважине Санарская-6 толщина свиты достигает 81,8 м.
Отложения собинской свиты (V sb) представлены доломитами глинистыми с прослоями и линзочками ангидритов, мергелей и аргиллитов. На территории Санарского лицензионного участка распространена повсеместно, её толщина выдержана по площади и составляет 70-73 м. В разведочной скважине Снр-6 толщина собинской свиты составляет 70,8 м.
Венд- кембрийская система (V-Є1)
Тэтэрская свита (V-Є1tt) сложена, в основном, доломитами. Толщина свиты варьируется в пределах 60-71 м. По особенностям строения и составу она подразделяется на четыре части. В основании её залегает пласт доломитов, выше - пачка глинистых доломитов, ангидрито-доломитов и ангидритов толщиной 5-10 м, ещё выше - доломиты и в кровле - пачка глинистых доломитов, часто галитизированных, толщиной 3-5 м. Кровле свиты соответствует отражающий сейсмический горизонт Б. В скважине Снр-6 толщина тэтэрской свиты достигает 62,5 м.
Кембрийская система (Є)
Нижний отдел (Є1)
Усольская свита (Є1us) по литологическому составу подразделяется на три подсвиты: нижнюю, среднюю и верхнюю. Толщина свиты составляет 335-360 м. В разведочно скважине Санарская-6 толщина усольской свиты составляет 351 м.
Нижняя подсвита представлена, преимущественно, доломитами в различной степени глинистыми и ангидритистыми, известняками, в верхней части подсвиты прослеживается пласт каменной соли толщиной 2-3 м. Суммарная толщина подсвиты участка составляет 24-35 м. В скважине Снр-6 толщина нижней подсвиты составляет 31 м.
Средняя подсвита соответствует регионально прослеживающемуся осинскому горизонту толщиной 44-52 м, представленному доломитами, известняками доломитизированными, участками кавернозными, пористыми, слагающими одноименный продуктивный горизонт. К ее кровле приурочен регионально выдержанный опорный отражающий сейсмический горизонт А. В разведочной скважине Снр-6 толщина средней подсвиты достигает 45 м.
Верхняя подсвита сложена, в основном, пластами каменной соли с подчиненными прослоями доломитов, доломито-ангидритов, аргиллитов. Суммарная толщина отложений подсвиты в пределах участка составляет 267-276 м. Отложения подсвиты, являют собой флюидоупор высокого качества, перекрывающий осинский продуктивный горизонт.
Вышележащая бельская свита (Є1bls) по литологическому составу подразделяется на три подсвиты (снизу вверх):
нижне-среднебельская подсвита (Є1bls1+2) сложена карбонатными породами толщиной 231-239 м и представлена неравномерным переслаиванием доломитов, известняков и их переходных разностей с единичными прослоями каменной соли. Кровле подсвиты, соответствует отражающий сейсмический горизонт К2;
верхнебельская подсвита (Є1bls3) представлена переслаиванием доломитов участками глинистых до мергелей, ангидритистых, с прослоями и пластами каменной соли. Толщина подсвиты, колеблется в пределах 198-212 м.
Общая толщина бельской свиты составляет 435-447 м. В равзедочной скважине Санарская-6 толщина бельской свиты достигает 441 м.
Булайская свита (Є1bul) согласно залегает на нижележащих породах бельской свиты. Представлена переслаиванием известняков и доломитов серых, мелкокристаллических, органогенно-обломочных с волнистополосчатой текстурой, иногда ангидритизированных, в нижней части доломитами глинистыми, доломито-ангидритами, ангидритами серыми. Подошва свиты проводится по основанию регионально выдержанного каротажного репера, характеризующегося высокими значениями естественной гамма - активности. Булайская свита характеризуется выдержанным в региональном плане карбонатным составом пород и незначительно изменяющейся мощностью. Кровле свиты соответствует отражающий сейсмический горизонт К1.
Общая толщина свиты изменяется от 77 до 89 м. В скважине Снр-6 толщина булайской свиты составляет78 м.
Ангарская свита (Є1an) сложена сульфатно-карбонатными породами и каменной солью. Карбонатные породы представлены доломитами, доломито-ангидритами и глинистыми доломитами. Доломиты серые тонко- и мелкокристаллические, неравномерно ангидритистые, массивные и слоистые. Для нижней части свиты характерно преобладание солей. Соль кристаллическая, прозрачная. Толщина свиты составляет 281-369 м. Кровле свиты соответствует отражающий сейсмический горизонт Н4. В скважине Санарская-6 толщина ангарской свиты составляет 281 м.
Нижний – средний отделы (Є1-2)
Граница нижнего и среднего отделов кембрия проходит внутри литвинцевской свиты (Є1-2lit), отложения которой представлены доломитами с частыми прослоями известняков, включений брекчий, гипса, доломитов глинистых, кавернозных, в нижней части доломитизированных. Толщина свиты составляет 124-149 м. Кровле свиты соответствует отражающий сейсмический горизонт Н3. В скважине Снр-6 толщина литвинцевской свиты составляет 145 м.
Средний отдел (Є2)
Верхоленская свита (Є2 vln) с перерывом залегает на литвинцевской. Для свиты характерно тонкое частое чередование пестроцветных и красноцветных алевролитов, аргиллитов, мергелей, песчаников известковистых, мелкозернистых, с прослоями известняков, доломитов.
В разрезе скважины Санарская-6 отмечено отсутствие отложений верхоленской свиты.
Верхний отдел (Є3)
Илгинская свита (Є3ilg) согласно перекрывает верхоленскую свиту, развита спорадически. В составе свиты преобладают песчаники мелкозернистые, кварцевые, с прослоями алевролита, тонкими прослоями аргиллита. В кровельной части свиты залегают доломиты, иногда глинистые, массивные.
По геологической съемке в масштабе 1:200 000 верхоленская и илгинская свиты не расчленены. В пределах Санарского лицензионного участка средне-верхне кембрийские отложения вскрыты в разрезе лишь одной скважины Большечайкинской 154 на юго-востоке площади. Толщина отложений составляет 0-90 м.
В разрезе скважины Санарская-6 отмечено отсутствие отложений илгинской свиты.
Каменноугольная и пермская системы (C–P)
Отложения каменноугольной и пермской систем представлены переслаиванием аргиллитов, алевролитов и песчаников с включениями углистого материала. Толщина отложений изменяется от 133 до 395 м. В скважине Санарская-6 толщина отложений каменноугольной и пермской систем достигает 272 м.
Нижний отдел (T1)
Отложения триасовой системы в пределах участка представлены отложениями корвунчанской (T1kr1) и туточанской (T1tt) свит. Свиты сложены туфами агломератовыми, мелко- средне- и крупнообломочными, с прослоями туфитов. Толщина отложений варьируется в пределах 190-209 м, в скважине Снр-6 составляет 151 м.
Юрская система (J)
Нижний отдел (J1)
Отложения нижнего отдела залегают на отложениях триасовой системы представлены чайкинской (J1ck) свитой. В составе свиты песчаники, алевролиты, аргиллиты. Суммарная мощность от 0 м до 10 м.
Четвертичная система (Q)
Отложения четвертичной системы представлены глинами, суглинками, супесями, песками, галечниками. Их толщина составляет 6-11 м. В скважине Санарская-6 толщина отложений четвертичной системы составляет 11 м.
Санарский лицензионный участок расположен на северо-западном склоне Непско-Ботуобинской гемиантеклизы – надпорядковой структуры Сибирской платформы. Непский мегасвод – самая крупная структура в пределах гемиантеклизы, охватывающая её наиболее приподнятую часть. Отмечается сложное геологическое строение района, выраженное в блоковом строении земной коры. Границами блоков являются зоны глубинных разломов, проявляющиеся в гравитационном и магнитном полях в виде зон полосовых аномалий.
В разрезе выделяются два основных структурных этажа: нижний (кристаллический фундамент) и верхний (осадочный чехол).
Нижний структурный этаж (фундамент) слагают различные по составу интрузивные и метаморфические образования, в верхней части значительно выветрелые, разуплотненные и образующие кору выветривания толщиною до 30 метров.
Верхний структурный этаж (платформенный чехол) сложен осадочными образованиями. Осадочный чехол здесь разделен на венд-девонский и верхнепалеозойско-мезозойский структурные ярусы.
Венд-девонский структурный ярус на исследуемой территории имеет наибольшую площадь распространения. Его строение лучше всего изучено сейсмическими методами и глубоким бурением, поэтому тектонические карты осадочного чехла традиционно строились именно для этого структурного яруса (по кровле венда).
Верхнепалеозойско-мезозойский структурный ярус в пределах Санарского лицензионного участка представлен отложениями пермокарбона, триаса и юры и отличается интенсивным проявлением вулкано-магматической деятельности. Внедрившиеся в осадочный чехол в период триасовой активизации магматической деятельности интрузивные тела на территории лицензионного участка встречены в отложениях триаса и пермокарбона. Образования траппов составляют до 15 % от объема платформенного чехла. Толщина интрузивного силла очень изменчива и составляет 0-270 м. Помимо пластовых тел, вероятно существование секущих трапповых даек.
Подсолевые венд-нижнекембрийские отложения, являющиеся основной нефтегазоперспективной толщей, несогласно залегают на размытой поверхности кристаллического фундамента.
На протяжении всей истории осадконакопления имели место многочисленные перерывы разного ранга. Наиболее крупный из них – предвендский. В разрезе осадочного чехла Санарского лицензионного участка отсутствуют отложения рифея, вскрытые на смежных с Непско-Ботуобинской антеклизой более погруженных территориях и в грабенах в пределах гемиантеклизы. Один из таких грабенов – Верхнечонско-Талаканский прослежен в субмеридиональном направлении с юго-востока на северо-запад от Талаканского месторождения через северо-восточный контур Верхнечонского.
Ещё один крупнейший перерыв – предордовикский. В результате его проявления в разрезе отсутствуют отложения части верхнего кембрия. В последующие периоды палеозойской и мезозойской эры и до современной эпохи рассматриваемая территория представляет собой область сноса, а на современном этапе – и область выщелачивания солей из нижнекембрийских толщ.
Палеоструктурный план в вендское и раннепалеозойское время, в период формирования залежей нефти и газа в пределах Непско-Ботуобинской гемиантеклизы (НБА), был иным. Центральная и северо-западные части были наиболее приподнятыми в пределах гемиантеклизы, поэтому сюда интенсивно поступали углеводороды из смежных зон нефтегазообразования. Основным источником УВ являлись мощные (до 1500 м) рифейские отложения Предпатомского прогиба. Предположительно до конца палеозоя северо-западная часть НБА была наиболее приподнятой, поэтому миграция УВ происходила в северо-западном направлении вверх по склону НБА. Зона наилучших коллекторов терригенного комплекса располагалась в приосевой части антеклизы, здесь же в направлении с юго-запада на северо-восток проходит региональная линия их выклинивания. Санарский лицензионный участок расположен несколько северо-западнее этой полосы, т.е. за пределами сплошного площадного развития песчаников непской свиты.
Для карбонатных горизонтов, расположенных выше по разрезу, структурные условия формирования залежей нефти и газа были более благоприятными. Предположительно в позднепалеозойское время произошла инверсия, в результате которой наиболее приподнятой частью антеклизы оказалось Пеледуйское поднятие, осложняющее юго-восток Непского свода. В результате вторичных литологических процессов и соляного тектогенеза залежи УВ, сформировавшиеся, в основном, на протяжении палеозойского периода, оказались запечатанными. Процессы формирования и переформирования залежей хорошо изучены на примере Верхнечонского месторождения (Литология..., 1988; Непско-Ботуобинская…, 1986; Сахибгареев, 1989 и др.).
Соотношение структурных планов резервуаров усложнено постседиментационным перераспределением и выщелачиванием толщ кембрийских солей и внедрением пермо-триасовых трапповых интрузий.
Таким образом, на Санарском участке существуют благоприятные условия для формирования литологических ловушек. Кроме того, если судить по хорошо изученным смежным территориям (Верхнечонское и Вакунайское месторождения) и данным сейсморазведки, в пределах участка прогнозируются дизъюнктивные нарушения, которые могут быть тектоническими экранами на пути миграции УВ в уже сформировавшихся залежах.
Отложения венда и кембрия залегают конформно, погружаясь в пределах участка в западном направлении. Углы падения составляют в среднем 0,4°, перепад высот в пределах месторождения около 110 м. Сколь либо значимых антиклинальных объектов не выделено. В результате выполненных сейсморазведочных работ 2007-2009 годов [Фомина Е.А., 2011 ф] проведена детализация структурного плана, выделены разрывные нарушения, способные выступать в качестве тектонических экранов залежей УВ.
Анализ совокупности структурных планов по горизонтам, данных испытаний скважин и предполагаемых тектонических барьеров позволил выявить ловушку, связанную с отложениями усть-кутских I и II горизонтов, промышленная продуктивность которых доказана глубоким бурением.

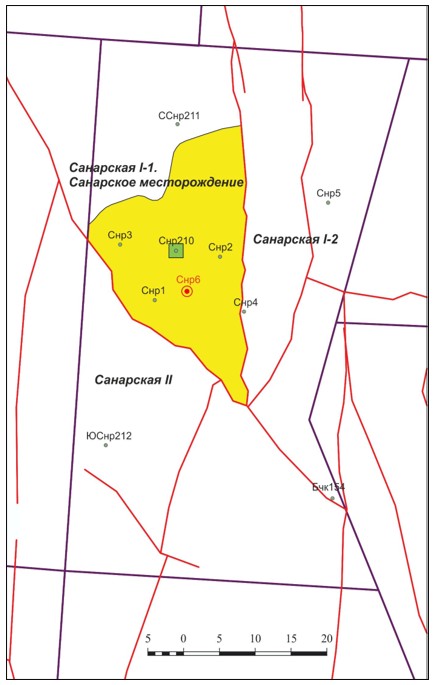

Рис.1. Границы тектонического блока Санарской I-1 ловушки в пределах Санарского лицензионного участка
НЕФТЕГАЗОНОСНОСТЬ МЕСТОРОЖДЕНИЯ
Санарский лицензионный участок расположен в Непско-Ботуобинской нефтегазоносной области (НБ НГО). В пределах Санарского участка пробурено десять глубоких скважин, из которых получены притоки нефти и газа. На смежных территориях открыты Верхнечонское, Вакунайское и Даниловское месторождения нефти и газа, получены промышленные притоки газа на Преображенской площади, расположенной между Верхнечонским, Даниловским месторождениями и Санарским лицензионным участком. Имеющаяся информация по региональной геологии, нефтегазоносности и детальному строению открытых на смежных территориях залежей УВ позволяет прогнозировать перспективы нефтегазоносности на Санарском участке. Основные перспективные и продуктивные уровни подсолевого венд-нижнекембрийского и нижнекембрийского (межсолевого) НГК представлены на рисунке 2.
Верхнечонский горизонт
Выделяются пласты верхнечонский I (В10), верхнечонский II (В13).
На Санарском лицензионном участке при испытании верхнечонского горизонта совместно с преображенским горизонтом в 5 скважинах (Санарская-1, 210, 4, 5, Южно-Санарская-212) была получена пленка нефти, признаки газа отмечены в 6 скважинах (Северо-Санарская-211, Санарская-210, 2, 3, 4, 5). На соседнем Даниловском месторождении в скважинах Даниловская-7 и 11 выявлены коллекторы высокого качества и получены промышленные притоки газа (до 293,9 тыс. м3/сут. по результатам повторного испытания Днл-7 в 2011 году).

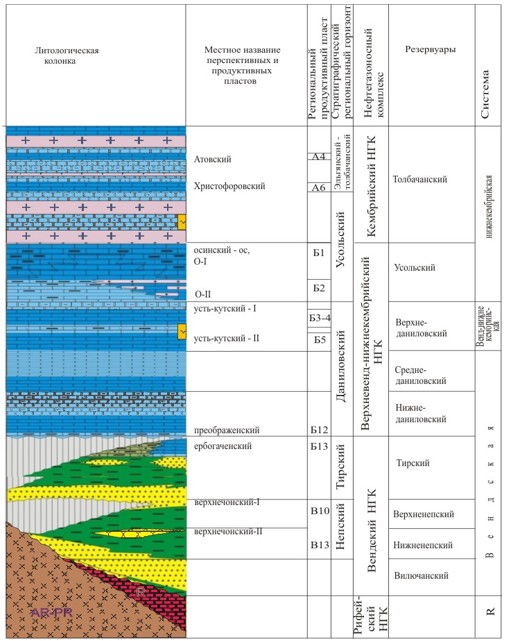

Рис.2. Основные перспективные и продуктивные уровни
подсолевого
венд-нижнекембрийского и нижнекембрийского (межсолевого) НГК
Преображенский горизонт
Пласт Б12 (преображенский горизонт) залегает в основании катангской свиты. Продуктивность горизонта Б12 доказана на Верхнечонском, Даниловском, Савостьяновском месторождениях, Ербогаченской и Преображенской площадях Иркутской области. Породы горизонта в значительной мере преобразованы постседиментационными процессами, проявившимися с разной степенью интенсивности.
В скважине Санарская-210 при испытании преображенского горизонта был получен приток газа в объеме 0,41 тыс. м3/сут. В скважинах Санарская-1, 4 при испытании была получена пленка нефти. На территории Даниловского участка в скважине Даниловская 144 был получен дебит газа 69 м3/сут, в скв. Даниловская-18 дебит нефти составил 5 м3/сут, газа – 15 м3/сут. В скважине Санарская-6 при испытании преображенского горизонта была получена пленка нефти, получена жидкость плотностью 1,27 г/см3 дебитом 5,74 м3/сут.
Усть-кутскийй горизонт
Горизонт выделен в отложениях тэтэрской свиты венда - нижнего кембрия и включает в себя два пласта – УК-I (Б3-4) и УК-II (Б5).
Усть-кутский пласт I залегает в верхней части тэтэрской свиты. В этом пласте выявлены мелкие и средние по запасам залежи нефти и газа на Вакунайском, Верхнечонском и Даниловском месторождениях Непской зоны.
При испытании I пласта усть-кутского горизонта на Санарском участке в скважине Санарская-210 был получен приток нефти 9,6 м3/сут. В скважине Санарская-2 получен приток пластовой жидкости 11,4 м3 и 0,85 м3 нефти, в скважине Санарская-1 дебит нефти составил 0,04 м3/сут и дебит фильтрата бурового раствора 0,18 м3/сут. Пленка нефти и дебит воды порядка 0,73 м3/сут были получены в скважине Южно-Санарская-212.
Для залежи пласта Б-3-4 ВНК принят на абсолютной отметке -1365 м по подошве проницаемого прослоя пласта по ГИС в скважине Санарская-210, где получен приток нефти. Площадь залежи составляет 556 км2, длина - порядка 35 км, ширина – 9-28 км, высота залежи – 40 м, средневзвешенное по площади значение эффективной нефтенасыщенной толщины – 13,4 м.
В скважине Санарская-6 при испытании усть-кутского I горизонта была получена пленка нефти, отмечены признаки газа, получена жидкость плотностью 1,06-1,11 г/см3 дебитом 4,87 м3/сут.
Усть-кутский пласт II залегает в нижней части тэтэрской свиты и отделен от вышележащего пласта УК-I доломито-ангидритом мощностью до 10 м.
Наибольший дебит нефти на Санарском участке получен при испытании пласта Б5 в скважине Санарская-210 – 14 м3/сут, при испытании пластов усть-кутского горизонта приток нефти составил 11,4 м3/сут, отмечены признаки газа. Пленка нефти отмечена при испытании 5 скважин (Санарская-2, 4, 5, Южно-Санарская-212, Северо-Санарская-211).
Для залежи пласта Б-5 ВНК принят на абсолютной отметке -1391 м по подошве проницаемого прослоя пласта по ГИС в скважине Санарская-210, где получен приток нефти. Площадь залежи составляет 495 км2, длина - порядка 35 км, ширина – 9-26 км, высота залежи – 30 м, средневзвешенное по площади значение эффективной нефтенасыщенной толщины – 12,8 м.
В скважине Санарская-6 при испытании усть-кутского II горизонта была получена пленка нефти, получен приток газа дебитом 7-8 м3/сут, получена жидкость плотностью 1,07-1,12 г/см3.
Осинский горизонт
Пласты Б1, Б2 (осинский горизонт) залегают в середине усольской свиты, несколько ближе к ее подошве. Осинский горизонт отделяется пластом соли, разделенным одним или двумя пластами доломитов. В пределах Непско-Ботуобинской НГО осинский горизонт характеризуется выявленной региональной нефтегазоносностью. Залежи нефти и газа, связанные с отложениями осинского горизонта выявлены на Талаканском, Вакунайском, Верхнечонском, Даниловском, Марковском, Пилюдинском и Среднеботуобинском месторождениях.
При испытании осинского горизонта в пределах Санарского лицензионного участка в скважине Санарская-210 получен приток нефти дебитом 4,2 м3/сут, воды – 1,8 м3/сут, в скважине Санарская-5 получен приток нефти дебитом 0,51 м3/сут и воды дебитом 0,39 м3/сут, в скважине Санарская-3 дебит нефти составил 0,032 м3/сут, так же получен приток фильтрата бурового раствора и отмечены признаки газа. В скважинах Санарская-1 и Северо-Санарская-211 получены пленка нефти и признаки газа.
В скважине Санарская-6 при испытании осинского горизонта была получена пленка нефти, отмечены признаки газа, получена жидкость плотностью 1,31 г/см3 дебитом 5,5 м3/сут.
Таким образом, на Санарском лицензионном участке прогнозируются шесть нефтегазоносных горизонтов: осинский, усть-кутский, преображенский и верхнечонский.
Доказана нефтегазоносность пока только усть-кутского горизонта, где выявлены две нефтяные залежи в пласте Б3-4 и Б5.
Источник: УТОЧНЕНИЕ ГЕОЛОГИЧЕСКОЙ МОДЕЛИ ПО МЕСТОРОЖДЕНИЮ НА САНАРСКОМ лицензионном участке (ПО РЕЗУЛЬТАТАМ БУРЕНИЯ СКВАЖИНЫ САНАРСКАЯ-6). Перелыгин А.И. 2014
