Класс Месторождения: Мелкое
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Открытие
Год открытия: 2011
Источник информации: ПП_2021г.
Метод открытия:
Площадь: 2.08 км²
Северо-Тибейвисское месторождение

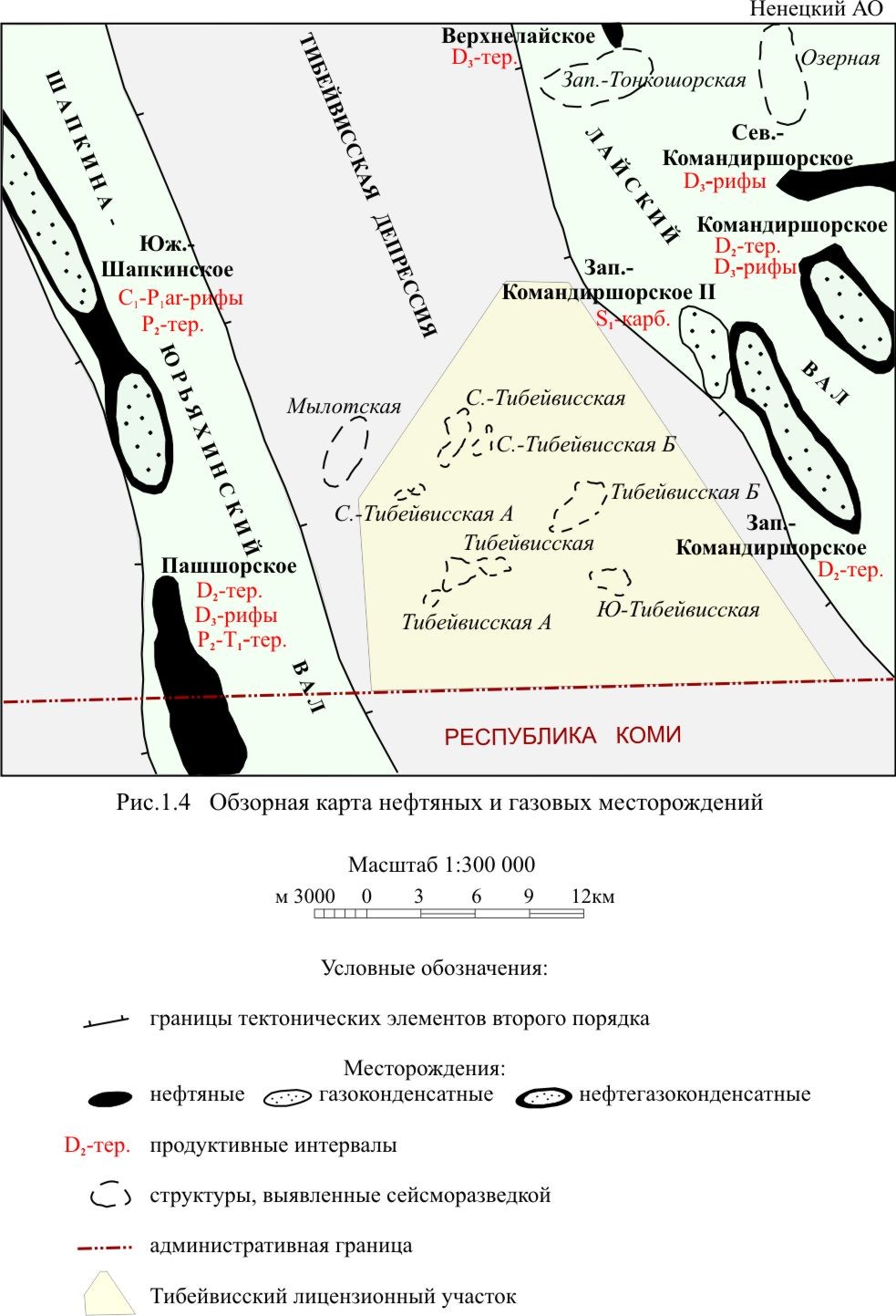

Тибейвисский лицензионный участок в административном отношении находится в южной части Ненецкого автономного округа, на границе с Республикой Коми.
Административный центр Ненецкого автономного округа - г. Нарьян-Мар, являющийся крупным речным и морским портом на Крайнем Европейском Севере, находится в 115 км северо-западнее участка работ. Населенных пунктов на территории участка нет, дороги отсутствуют. Передвижение зимой возможно только по «зимникам» автомобильным и гусеничным транспортом, в летний же период используется воздушный транспорт.

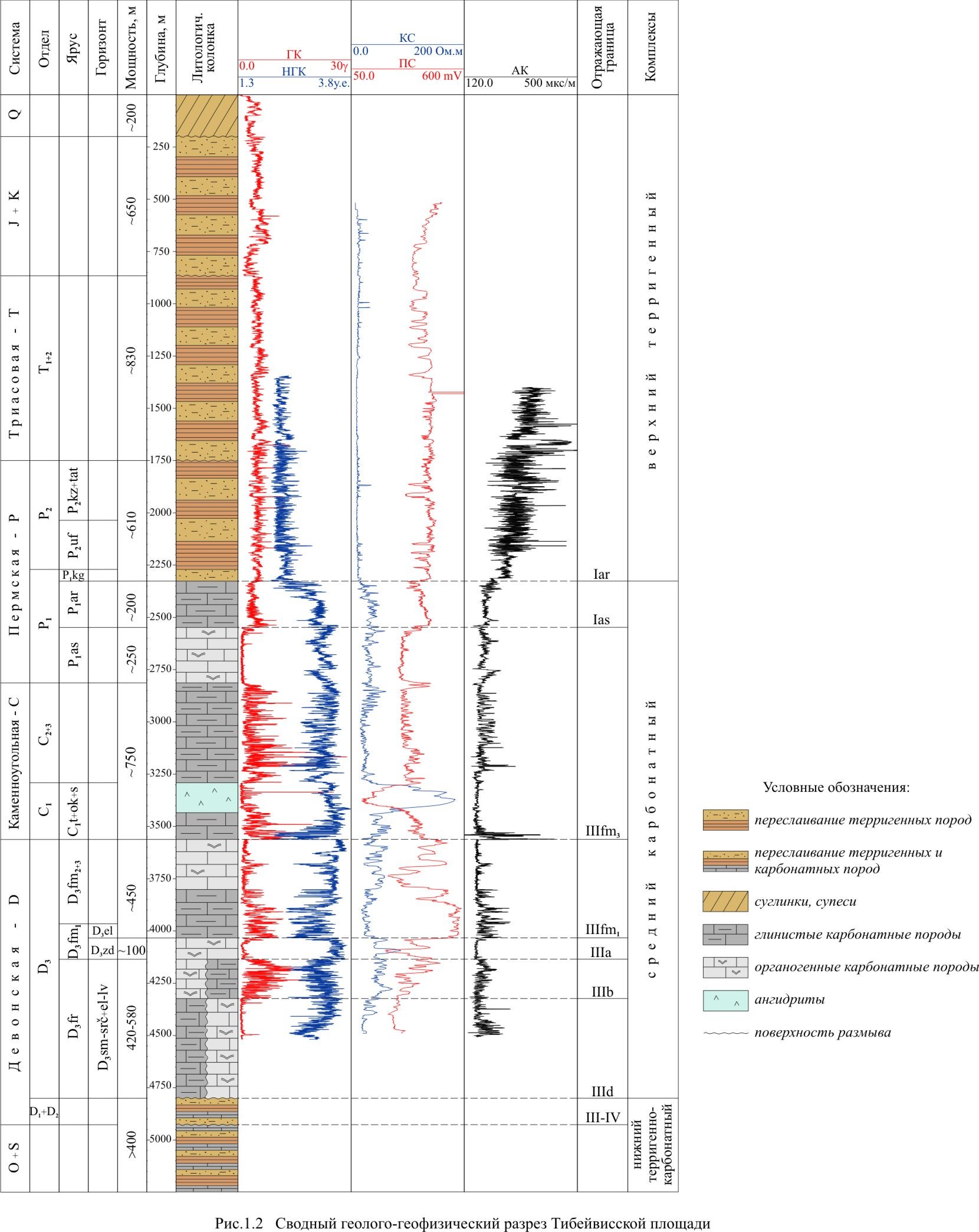

Стратиграфия
Палеозойская группа - PZ
Отложения палеозоя вскрыты в объеме ордовикской, силурийской, девонской, каменноугольной и пермской систем.
Ордовикская система - O
Отложения ордовикской системы в объеме нижнего, среднего и верхнего отделов вскрыты скважиной №1-Ладская (вскрытая мощность 788м), в объеме среднего и верхнего отделов скважиной №1- Северо - Хаяхинская (вскрытая мощность 534м).
Нижний отдел - O1
Отложения нижнего отдела вскрыты скважиной №1-Ладская на глубине 4501 м.
Литологически вскрытый разрез сложен ритмичным переслаиванием песчаников, алевролитов, аргиллитов. Текстуры пород от тонко - и грубослоистых. Направление слоистости косое, горизонтальное, линзовидное. Породы содержат неокатанные угловатые обломки магматических пород и имеют кварцево-гидрослюдистый и каолинитовый цемент.
Вскрытая мощность отдела 244 метра.
Средний отдел - O2
Отложения среднего отдела в объёме маломакарихинской свиты (O2mlm) карадокского яруса вскрыты скважинами №№1 Северо-Хаяхинская, 1-Ладская и представлены по шламу доломитами темно-серым, реже светло-серыми, яснокристаллическими, неравномерно глинистыми, участками перекристаллизованные, с прослоями аргиллитов.
Мощность среднего ордовика составляет, соответственно, 105 и 139м.
Верхний отдел - O3
Верхнеордовикские отложения на рассматриваемой территории сложены образованиями усть-зыбского горизонта (баганская свита), малотавринского горизонта (мукерская, хорейверская свиты) и салюкинского горизонта.
Вехнеордовикские породы, согласно залегающие на нижележащих, отложениях представлены преимущественно карбонатными отложениями, отличающимися на кривых ГИС от подстилающих образований резким увеличением кажущихся сопротивлений и вторичной радиоактивности, снижением естественной радиоактивности пород.
Баганская свита - O3bg
Свита представлена доломитами серыми, вторичными, яснокристаллическими,
слоистыми, плотными, крепкими.
Мощность отложений свиты - 124 метра.
Мукeрская + хорейверская свиты - O3mk+hr
Отложения свит сложены переслаиванием седиментационных доломитов и ангидритов.
Доломиты коричневато-серые и зеленовато-серые, скрытокристаллические, плитчатые, слоистые.
Ангидриты белые, темно-серый, буровато-серый, скрытокристаллические. Часто отмечаются прослои смешанной сульфатно - карбонатной породы.
Мощность толщи 190-200 м.
Салюкинский горизонт - O3sl
Отложения представлены доломитами серыми, с коричневатым оттенком, микро-тонкозернистый, плотный, крепкий, сульфатизированными.
Мощность свиты составляет 115 м.
Силурийская система – S
Силурийские отложения, в пределах рассматриваемого участка, представлены в объеме нижнего и верхнего отделов и согласно залегают на подстилающих образованиях ордовика.
Нижний отдел - S1
Нижнесилурийские отложения развиты на территории участка повсеместно и представлены образованиями лландоверийского и венлокского ярусов.
Отсутствие на части территории пород верхнего отдела обусловлено длительным неравномерным размывом в предпозднедевонскую эпоху. Наиболее глубокий размыв силурийских отложений установлен в западной части, где отсутствуют отложения верхнего силура (Северо-Хаяхинская, Пальникская, Колвависовская структуры). Появление последнего установлено в восточном и юго-восточном направлениях (Кырнышская, Северо-Салюкинская, Салюкинская площади).
Отложения нижнего силура с наибольшей стратиграфической полнотой вскрыты скважинами №1-Северо-Хаяхинская (602 м), №1-Ладская (744 м).
Лландоверийский ярус - S1l
Джагальский + филиппъёльский горизонты-S1dz+S1 fl
В нижней части ярус представлен доломитами серыми и буровато-серыми, мелко- среднезернистыми, участками перекристаллизованными, плотными, крепкими, прослоями с реликтовой органогенной структурой. Доломиты в небольшом количестве содержат примесь глинистого материала. Органические остатки представлены строматопоровыми кораллами, брахиоподами, остракодами.
В кровельной части разреза - доломиты мелко-, среднекозернистые, темно-коричневато-серые, участками битумонасыщенные, с частыми прерывистыми стилолитами, выполненными темным глинисто - битуминозным материалом. Сульфаты присутствуют по трещинам в виде прожилков и гнездовидных включений. Отмечаются редкие прослои серого доломита с примесью песчано-алевритового материала и доломита с узорчатой структурой. Доломиты трещиноватые. Трещины вертикальные, извилистые, прерывистые с глинисто- битуминозным и минеральным заполнением, реже открытые, с развитыми по ним порами выщелачивания. Среди вторичных доломитов встречаются тонкие прослои седиментационных доломитов, обогащенных глинистой и алевритовой примесью.
Мощность отложений составляет 370-400м.
Венлокский ярус - S1v
Отложения венлокского яруса в объеме седьёльского горизонта вскрыты всеми скважинами, пробуренными на нижнепалеозойскую часть разреза.
Седьёльский горизонт - S1sd
Разрез горизонта представлен вторичными и седиментационными доломитами, в верхней части преобладают известняки.
Известняки темно-серые с коричневатым оттенком, от микро – до мелкозернистых, доломитизированные, неравномерно перекристаллизованные, сгустково - комковатые, реже органогенно - полидетритовые, обломочные, плотные, крепкие, участками окремнелые, прослоями нефтенасыщенные. По сутурным швам - примазки битуминозного материала и аргиллитоподобной глины. Отмечается трещиноватость, мелкая кавернозность.
Вторичные доломиты серые и серо-коричневые, мелко-среднезернистые. В них отмечается неравномерная известковистость, окремнение, сульфатизация, пиритизация.
Седиментационные доломиты светло-серые, серые, тонко-мелкозернистые, слабо глинистые, пиритизированные. В них фиксируются участки перекристаллизации до мелко- среднезернистой структуры с сульфатизацией по этим участкам, а также немногочисленным вторичными порами перекристаллизации.
Мощность отложений седьёльского горизонта в зависимости от глубины размыва изменяется от 160 метров на Хаяхинской площади до 260 м на Кырнышской и 356 метров на Северо-Салюкинской площади.
Верхний отдел - S2
Стратиграфически разрез верхнего силура подразделяется на лудловский и пржидольский ярусы, которым соответствуют гердьюский и гребенской горизонты.
Отложения гердьюского горизонта верхнего отдела силурийской системы вскрыты на Кырнышской, Овражной, Северо-Салюкинской, Салюкинской и Ладской площадях.
Отложения гребенского горизонта в пределах лицензионного участка размыты.
Лудловский ярус - S2 ld
Гердьюский горизонт - S2 gj
Литологически отложения горизонта представлены переслаиванием доломитов и известняков с подчиненными прослоями аргиллитов.
Известняки серые с зеленоватым оттенком и коричневато-серые, скрытокристаллические, стилолитизированные, неравномерно глинистые, пятнисто доломитизированные, трещиноватые.
Доломиты седиментационные, реже, прослоями вторичные с коричневатым оттенком и редкими кавернами, светло-серые и серые, скрытокристаллические, неравномерно глинистые, узорчатые, плотные, крепкие с тонкими (от 0,01 м до 0,5 м) прослойками аргиллитов темно-серых с включениями белого кристаллического сульфата. Фауна - остракоды и брахиоподы.
Мощность отложений гердьюского горизонта изменяется от 40 метров в зоне наибольшего предпозднедевонского размыва (скв. №1-Ладская), увеличиваясь в восточном направлении до 130 метров в зоне стратиграфически более полного разреза (скв. №1- Северо-Салюкинская).
Девонская система - D
Девонские отложения в пределах участка выделены в объеме верхнего отдела, нижне - среднедевонские отложения подверглись глубокому размыву вплоть до полного исчезновения.
Верхний отдел - D3
В пределах лицензионного участка верхнедевонские, преимущественно карбонатные отложения, трансгрессивно залегают на разновозрастных толщах силура.
В соответствии со «Стратиграфической схемой…» в их составе выделяются франский и фаменский ярусы, характеризующиеся резкой фациальной изменчивостью и сокращенным стратиграфическим объемом за счет верхней части верхнедевонского комплекса.
Франский ярус - D3 f
Отложения франского яруса отличаются наибольшей фациальной неоднородностью. В его составе выделяются нижний, средний и верхний подьярусы. Границы между ними носят условный характер.
Нижнефранский подъярус – D3 f1
Согласно палеонтологическим определениям в разрезе подъяруса выделен тиманский горизонт, причем развит он не повсеместно. Отложения верхнетиманского подгоризонта вскрыты на Хаяхинской, Северо-Хаяхинской, Ладской площадях, на основании данных бурения скважин 1, 2-Колвависовской, 1-Пальникской, 6-Кырнышской, 100-Овражной, 1-Северо-Салюкинской, предполагается отсутствие отложений тиманского горизонта в северной и западной части участка.
Тиманский горизонт - D3 tm
Вскрытый отдельными скважинами верхнетиманский подгоризонт выделяется в объеме небольшой глинисто – карбонатной пачки мощностью от 6 до 26м. Литологически она представлена тонким переслаиванием известняков, мергелей и аргиллитов. Известняки темно – серые с коричневатым и зеленоватым оттенком, скрытокристаллические, глинистые, узловатой текстуры с фауной брахиопод, остракод и криноидей. Мергели и аргиллиты темно-серые, зеленоватые, известковистые, горизонтально слоистые.
Средний подъярус – D3 f2
Среднефранский подъярус представлен саргаевским и доманиковым горизонтами.
Саргаевский горизонт - D3 sr
Отложения саргаевского горизонта представлены известняками серыми и коричневато-серыми, микро-, тонкозернистыми, нередко перекристаллизованными, окремненными, глинистыми, с частыми прослоями аргиллитов и мергелей. Мощность меняется от 7 м (№ 6 – Кырнышская) до 15м (№ 1 – Северо - Салюкинская).
Доманиковый горизонт - D3 dm
Отложения доманикового горизонта развиты в пределах всего участка и породы залегают согласно на породах саргаевского горизонта. Процесс осадконакопления происходил в средней умеренно - глубоководной зоне шельфа с некомпенсированным осадконакоплением, о чем свидетельствует образовавшиеся здесь породы – известняки темно-серые до черных, тонкозернистые, битуминозные, тонкослоистые.
Мощность меняется от 6 м (№ 6 –Кырнышская) до 47м (№№ 1 – Северо-Хаяхинская, 1-Северо-Салюкинская).
Верхний подъярус - D3 f3
Отложения верхнефранского подъяруса в составе ветлосянского, сирачайского, евлановского и ливенского горизонтов выделяются по положению в разрезе в объеме толщи, преимущественно карбонатных пород, залегающей между палеонтологически охарактеризованными отложениями фаменского яруса и доманикового горизонта. В связи с отсутствием достаточного количества кернового материала и палеонтологических определений, более дробная стратификация отложений невозможна, они рассматриваются как нерасчлененная толща.
На большей части участка отложения подъяруса представлены депрессионным типом разреза, судя по немногочисленному керну это неравномерным переслаиванием известняков черных, коричневых, темно- и зеленовато – серых, тонкозернистых, битуминозных, неясно водорослевых, плотных, крепких, слабо трещиноватых с прослоями аргиллита известкового и мергелей. Мощность невелика и изменяется от 34 м (№ 1 – Колвависовская) до 53 м (№ 1 – Пальникская).
Судя по каротажной характеристике и керновому материалу на Северо-Хаяхинской и Северо-Салюкинской площадях вскрыт рифогенный тип разреза – вторичные светлые доломиты с реликтовой, органогенной структурой и водорослевые известняки.
Мощность их составляет, соответственно, 286 и 305 м.
Фаменский ярус - D3 fm
Отложения фаменского яруса представлены в сокращенном стратиграфическом объеме (отсутствуют верхнефаменский, а местами среднефаменский и частично нижнефаменский подъярусы).
Нижнефаменский подъярус - D3 fm1
Нижнефаменский подъярус с размывом перекрывающий разнофациальные верхнефранские отложения представлен в объеме задонского и елецкого горизонтов. В связи со скудностью фаунистических данных граница между горизонтами носит условный характер.
Нижнефаменские отложения представлены мелководно-шельфовыми осадками, характеризующиеся неоднородностью состава, о чем свидетельствуют каротажные характеристики пробуренных скважин. В зоне развития верхнефранских рифогенных построек отложения задонского горизонта имеют литологическое сходство с подстилающими породами. (№№ 1-Северо-Хаяхинская, 1-Северо-Салюкинская), где разрезы представлены известняками светло-серыми с коричневатым или зеленоватым оттенком, тонко-, мелкозернистыми, реже органогенно-обломочными, водорослевыми и сгустково-комковатыми, плотными, прослоями кавернозными, часто стилолитизированными. Среди известняков нередки прослои доломитов коричневато-серых, плотных, крепких, массивных и трещиноватых, стилолитизированных. В породах часто отмечаются скопления органических остатков – брахиопод, остракод, криноидей.
На Кырнышской площади разрез нижнефаменского подъяруса отличается более глинистым составом. Здесь наблюдается частое переслаивание известняков и мергелей в нижней части, верхняя часть подъяруса сложена более чистыми карбонатными породами, преимущественно известняками.
Максимальная мощность отложений нижнефаменского подъяруса вскрыта в зоне развития верхнефранских рифогенных построек и составляет 330 – 365 м, минимальная - в зоне развития депрессионных осадков верхнефранского подъяруса (57 – 290 м).
Среднефаменский подъярус – D3 fm2
Усть-печорский горизонт – D3 up
Отложения подъяруса на участках, где подстилающие отложения нижнефаменского подъяруса представлены депрессионными осадками, слагают известняки светло-серые с коричневатым оттенком, преимущественно тонкозернистые, прослоями органогенно-обломочные и обломочные, плотные, иногда выщелоченные, местами глинистые, трещиноватые, стилолитизированные, доломитизированные с волнистослоистой и узловатой текстурой. Мощность до 320-360 м (скважины №№ 1-Пальникская, 6-Кырнышская).
Над рифогенными массивами развиты карбонатно-глинистые отложения, представленные известняками глинистыми, мергелями и аргиллитами, мощность которых сокращается до нескольких метров (скважина № 1-С.Хаяхинская – 26 м).
Верхнефаменский подъярус – D3 fm3
Отложения подъяруса, подвергавшиеся предвизейской эрозии на большей части территории участка размыты, вскрыты лишь скважинами, пробуренными севернее лицензионного участка: №1-Колвависовская (34 м), №2-Колвависовская (10 м), №1–Пальникская (35 м) №6–Кырнышская (22 м) в объеме джебольского надгоризонта. Литологически отложения представлены известняками слоистыми со скоплениями остатков водорослей, криноидей, остракод и редкими карбонатно-глинистыми пропластками.
Каменноугольная система – С
Отложения каменноугольной системы в пределах лицензионного участка со стратиграфическим несогласием залегают на размытой поверхности нижнефаменских отложений верхнего девона и представлены в объеме нижнего, среднего и верхнего отделов.
Нижний отдел - С1
В строении разреза нижнего карбона принимают участие отложения визейского и серпуховского ярусов.
Визейский ярус - С1 v
Стратиграфически визейский ярус представлен породами средневизейского (С1v2) и верхневизейского (С1v3) подъярусов. Средневизейскому подъярусу соответствует тульский горизонт, верхневизейскому - нерасчлененные алексинский, михайловский и веневский горизонты. Отложения средневизейского подъяруса характеризуются повышенными значениями кажущихся сопротивлений. Нижняя граница уверенно проводится по подошве прослоя темно-серой аргиллитоподобной известковистой глины, переходящей в аргиллит, характерной для базальных слоев подъяруса.
Средневизейский подъярус- C1 v2
Тульский горизонт - С1 tl
Отложения тульского горизонта представлены известняками с прослоями аргиллитов и алевролитов.
Мощность отложений тульского горизонта - 18-40м.
Верхневизейский подъярус- C1 v3
Алексинский +михайловский +веневский горизонты - С1 al+mh+vn
Отложения верхневизейского подъяруса представлены неравномерным переслаиванием известняков и доломитов. Известняки коричневато-серые, как правило, значительно перекристаллизованные, средне-мелкокристаллические, детритовые и органогенно-обломочные, неравномерно доломитизированные, прослоями глинистые, содержат скудный комплекс органических остатков.
Доломиты в разрезе преобладают, представлены они серыми, буровато-серыми разностями, разнозернистыми, часто сульфатизированными, прослоями порово-кавернозные и трещиноватые, реликтово - органогенные.
Мощность отложений верхневизейского подъяруса - 100-160 м.
Серпуховский ярус - С1 s
Отложения серпуховского яруса нижнего карбона согласно перекрывают визейские карбонатные образования. Стратиграфически серпуховский ярус делится на нижний и верхний подъярусы. Hижнесерпуховскому подъярусу соответствуют нерасчлененные тарусский и стешевский горизонты, верхнесерпуховскому - протвинский горизонт.
Нижнесерпуховский подъярус - C1 s1
Тарусский + стешевский горизонты - С1 tr+st
Нижняя граница рассматриваемых отложений проводится в подошве низкоомной толщи карбонатов, которая по ГИС является надежным каротажным репером в разрезах сульфатно-карбонатного типа.
Литологические отложения горизонтов представляют собой неравномерное чередование ангидритов и доломитов в верхней части, доломитов и известняков - в нижней. Доломиты и известняки неравномерно перекристаллизованные, часто сульфатизированные, участками пористо-кавернозные, неравномерно битуминозные, иногда со стилолитовыми швами, трещинами, с перекристаллизованными брахиоподами, криноидеями.
Ангидриты серые, светло-серые, голубовато-серые, тонкокристаллические, трещиноватые, крепкие. Ангидриты залегают в виде пластов, которые распределяются по всему разрезу. Они также встречаются в виде мелких включений, заполняют поры, каверны и трещины.
Общая мощность отложений тарусско - стешевского горизонта 120-145 м.
Верхнесерпуховский подъярус - C1 s2
Протвинский горизонт - С1 рr
Отложения протвинского горизонта завершают разрез нижнего карбона. Они со стратиграфическим несогласием перекрывают сульфатно-доломитовую толщу нижне- серпуховского яруса.
Литологически протвинский горизонт сложен преимущественно известняками серыми, светло-серыми, мелкокристаллическими, органогенно-детритовыми водорослевыми, участками перекристаллизованными и неравномерно - выщелоченными. Породы прослоями пиритизированные и доломитизированные, неравномерно глинистые, в нижней части переходящие в доломиты.
Общая мощность отложений протвинского горизонта изменяется от 40 до 90 м.
Средний отдел – С2
Отложения среднего карбона представлены в объеме башкирского и московского ярусов. Доминируют в составе среднего отдела известняки серые, органогенно-детритовые, тонко-мелкозернистые, иногда глинистые и доломитизированные, слабо пористые, поры залечены кальцитом или черным глинисто-битуминозным материалом.
Породы часто с водорослями, брахиоподами, члениками криноидей, мшанками и остракодами.
Мощность отложений отдела 65 - 115 м.
Верхний отдел – С3
Верхнекаменноугольные образования последовательно перекрывают среднекаменноугольные и представлены в объеме нерасчлененных касимовского и гжельского ярусов.
Карбонатные отложения верхнего карбона представлены светло-серыми и серыми с буроватым оттенком, органогенно-детритовыми, биоморфно - детритовыми прослоями, органогенно-обломочными и обломочными известняками. Основными породообразующими организмами мелководно-морских известняков с примесью глинистого материала являются сине-зеленые водоросли, мшанки, криноидеи, мелкие фораминиферы, брахиоподы и фузулиниды. Содержание органических остатков в породах составляет 50-85%, цемент известняков базального и порового типа по составу кальцитовый.
Известняки неравномерно перекристаллизованные, участками доломитизированные, без четкой слоистости, с окремнением, с зернами пирита и включениями глауконита, со стилолитовыми швами. В верхней части известняки пористые, иногда со вторичными порами выщелачивания, с редкими кавернами, которые часто зияющие, частично или полностью залечены битумом. Породы прослоями с многочисленными трещинами, с примазками коричневой нефти.
Мощность верхнекаменноугольных отложений составит 20-50м.
Пермская система – Р
В районе проектируемых работ в строении разреза пермской системы принимают участие отложения нижнего и верхнего отделов.
Нижний отдел - Р1
Отложения нижней перми согласно залегают на породах верхнего отдела каменноугольной системы. Стратиграфически они представлены в объеме нерасчлененных ассельского и сакмарского ярусов, а также артинского и кунгурского ярусов.
Ассельский и сакмарский ярусы - Р1 a+s
Hерасчлененные ассельский и сакмарский ярусы нижней перми представлены известняками серыми, светло- и темно-серыми, тонко-мелкокристаллические, мелкодетритовыми, глинистыми и алевритистыми, прослоями водорослево- фораминиферовыми и водорослево-детритовыми, плотными и пористыми, слоистыми с примазками темно-серой глины по наслоению, участками окремненные. Отмечаются немногочисленные стилолитоподобные трещины, выполненные кальцитом и темно-серым до черного глинистым материалом. Порода плотная, крепкая, пиритизированная.
Мощность отложений нерасчлененных ассельского и сакмарского ярусов изменяется от 40 до 100 м.
Артинский ярус – Р1 ar
Отложения артинского яруса согласно залегают на глинисто-карбонатных породах ассельского и сакмарского ярусов.
Разрез яруса сложен переслаиванием известняков, аргиллитов, мергелей, переходящих в карбонатно-кремнисто-алевритово-глинистые породы. В верхней части разреза артинского яруса залегает пачка более чистых известняков мощностью 30-40 м, характеризующаяся более высокими сопротивлениями по кривым КС.
Известняки серые, участками и прослоями до темно-серых, тонкозернистые, мшанково-брахиоподовые, с мелкими фораминиферами с переходами в известняки глинистые и глинисто-кремнисто-известковую породу.
Мергели серые, со слабым зеленоватым оттенком, неравномерно алевритистые, слюдистые, с редкими мелкими брахиоподами и растительными остатками, плотные, с неясной слоистостью, иногда отмечаются прослои с четкой линзовидной слоистостью.
Мощность артинских отложений 10-60 м.
Кунгурский ярус – P1 k
Породы кунгурского яруса согласно перекрывают артинские отложения. Верхняя граница кунгурских осадков проводится в подошве высокоомного пласта песчаников уфимского возраста.
Кунгурский ярус сложен тонким волнисто-горизонтальным переслаиванием алевролитов серых, темно – серых, глинистых и известковистых; аргиллитов темно-серых, известковистых; известняков серых, глинистых и алевритистых и смешанных кварцево-кремнисто-карбонатных пород.
Мощность отложений яруса изменяется от 40 до 100 метров.
Верхний отдел – P2
В строении разреза верхнего отдела пермской системы принимают участие отложения уфимского, казанского и татарского ярусов, представленные морскими, лагунно-морскими, дельтовыми, озерно-речными, континентальными сероцветными и пестроцветно - красноцветными осадками.
Уфимский ярус - P2 u
Терригенные отложения уфимского яруса последовательно перекрывают образования кунгурского яруса нижней перми и представлены переслаиванием алевролитов, глин с редкими прослоями песчаников.
Алевролиты неравномерно окрашенные в серый цвет, полимиктовые, глинистые и известковистые. Глины темно-серые, неравномерно алевритистые и известковистые, плитчатые с обугленным растительным детритом. Песчаники серые, полимиктовые, разнозернистые, неравномерно глинистые и известковистые. В разрезе наблюдаются единичные прослои углистых аргиллитов.
Мощность уфимских отложений изменяется от 240 м, увеличиваясь на западе до 340 м.
Казанский +татарский ярусы - P2 kz+ t
Терригенные отложения нерасчлененных казанского и татарского ярусов последовательно перекрывают породы уфимского яруса.
В верхней части разреза – переслаивание песчаников, алевролитов и глин, с прослоями углистых глин и углей.
Песчаники серые, полимиктовые, мелко-среднезернистые, глинистые и алевритистые, неравномерно известковистые. Алевролиты серые и темно-серые, полимиктовые, глинистые и песчанистые, слоистые. Глины темно-серые, аргиллитоподобные, алевритистые.
В средней части разреза песчаники серые, с зеленоватым оттенком, полимиктовые, мелко-среднезернистые и крупнозернистые, слоистые, неравномерно известковистые. Алевролиты серые, зеленовато-серые, полимиктовые, глинистые. Глины темно-серые, аргиллитоподобные, алевритистые, комковатые и слоистые, с обугленным детритом. Встречаются глины темно-серые, почти черные, плитчатые.
В нижней части разреза переслаивание аргиллитов, алевролитов и песчаников. Аргиллиты серые, темно-серые, плитчатые, алевритистые. Алевролиты темно-серые, серые, полимиктовые, глинистые. Песчаники серые и зеленовато-серые, полимиктовые, мелкозернистые, глинистые. В верхней части редкие прослои углистых аргиллитов и углей.
Мощность нерасчлененной толщи казанского + татарского ярусов изменяется от 250м до 400м.
Мезозойская группа – MZ
Триасовая система – Т
Отложения триаса, представленные в объеме нижнего, среднего и верхнего отделов со стратиграфическим и угловым несогласием залегают на размытых терригенных породах верхней перми.
Нижний отдел - Т1
Нижний триас представлен в объеме чаркабожской и харалейской свит.
Разрез чаркабожской свиты сложен переслаиванием глин, алевролитов и песчаников, в нижней части разреза почти в его основании выделяется мощная толща песчаников, среди которых нередко присутствуют прослои конгломератов, состоящих из окатышей глин, обломков кремней, кварца, метаморфических пород.
Глины красновато-коричневые, неравномерно известковистые, алевритистые, участками плитчатые и слюдистые. Алевролиты красновато-бурые, глинистые, слюдистые. Песчаники буровато- и зеленовато-серые, полимиктовые, мелкозернистые, неравномерно известковистые.
Разрез харалейской свиты сложен переслаиванием глин и песчаников. Глины красновато-коричневые с растительным детритом. Песчаники серые, полимиктовые, в нижней части с галькой.
Мощность нижнетриасовых отложений изменяется от 420 м до 540 м.
Средний + верхний отделы - Т2+3
Разрез представлен отложениями ангуранской (T2) и нарьянмарской (T2+3) свит.
Ангуранская свита представлена переслаиванием глин, алевролитов и песчаников. Глины пестроцветные, слабо алевритистые, неизвестковистые, перемятые, с зеркалами скольжения. Алевролиты зеленовато-серые, неизвестковистые, глинистые, плитчатые, слюдистые, с обугленным растительным детритом. Песчаники серые, светло-серые глинистые, прослоями известковистые, в основании - с включениями гравия, гальки, кремней.
Разрез нарьянмарской свиты представлен частым переслаиванием глин, алевролитов и песчаников. Глины аргиллитоподобные, серые с зеленоватым оттенком, с зеркалами скольжения. Алевролиты зеленовато-серые, глинистые, неизвестковистые, содержат послойные скопления растительного детрита. Песчаники серые, полимиктовые, мелкозернистые, глинистые, слабо сцементированные, прослоями известковистые, плотные.
Суммарная мощность отложений ангуранской и нарьянмарской свит на большей части участка изменяется от 400 до 500 м, уменьшаясь в пределах Макариха-Салюкинской зоны от 90 м, вплоть до полного выклинивания.
Юрская система – J
Терригенные породы юрской системы со стратиграфическим несогласием залегают на отложениях триаса и представлены в объеме нерасчлененных нижнего - среднего и верхнего отделов.
Нижний + средний отделы - J1+2
Разрез сложен песками и слабосцементированными песчаниками светло-серыми до белых, олигомиктовыми, мелкозернистыми, в нижней части - с гравием и галькой кремния, кварцитов. Породы содержат обугленные растительные остатки.
Мощность отложений нижнего + среднего отделов юрской системы увеличивается с юга на север от 120 до 220 м.
Верхний отдел – J3
Верхний отдел юрской системы представлен неравномерным переслаиванием песчаников, алевролитов и глин. В верхней части разреза песчаники и алевролиты серые, зеленовато-серые, неравномерно глинистые мелкозернистые, слабосцементированные с оолитами лептохлоритов, с ходами илоедов. В нижней части разреза глины светло-серые, серые, темно-серые, неравномерно алевритистые, слюдистые, неизвестковистые, неслоистые, с конкрециями пирита, сидерита, переходящие в алевролит глинистый, слабо известковистый.
Мощность отложений верхнего отдела юрской системы относительно выдержана и изменяется от 120 до 140 м.
Меловая система – К
Отложения меловой системы последовательно перекрывают юрские терригенные осадки и представлены в объеме нижнего отдела.
Нижний отдел - К1
Отложения нижнего отдела представлены переслаиванием алевролитов и алевритистыми глинами с глауконитом. В верхней части разреза преобладают пески и слабосцементированные светло-серые полево-шпатово-кварцевые песчаники, в основном мелкозернистые, слюдистые.
Мощность нижнемеловых отложений изменяется на большей части участка от 130 до 200 м, уменьшаясь в пределах Макариха - Салюкинской зоны до 100 м (Северо-Салюкинская площадь).
Кайнозойская группа – KZ
Четвертичная система - Q
Четвертичные отложения завершают разрез осадочного чехла. Представлены они суглинками с прослоями глин, песков, с включениями валунов, гальки и гравия кварца и кремней.
Мощность четвертичных отложений составляет 90 - 220 м.

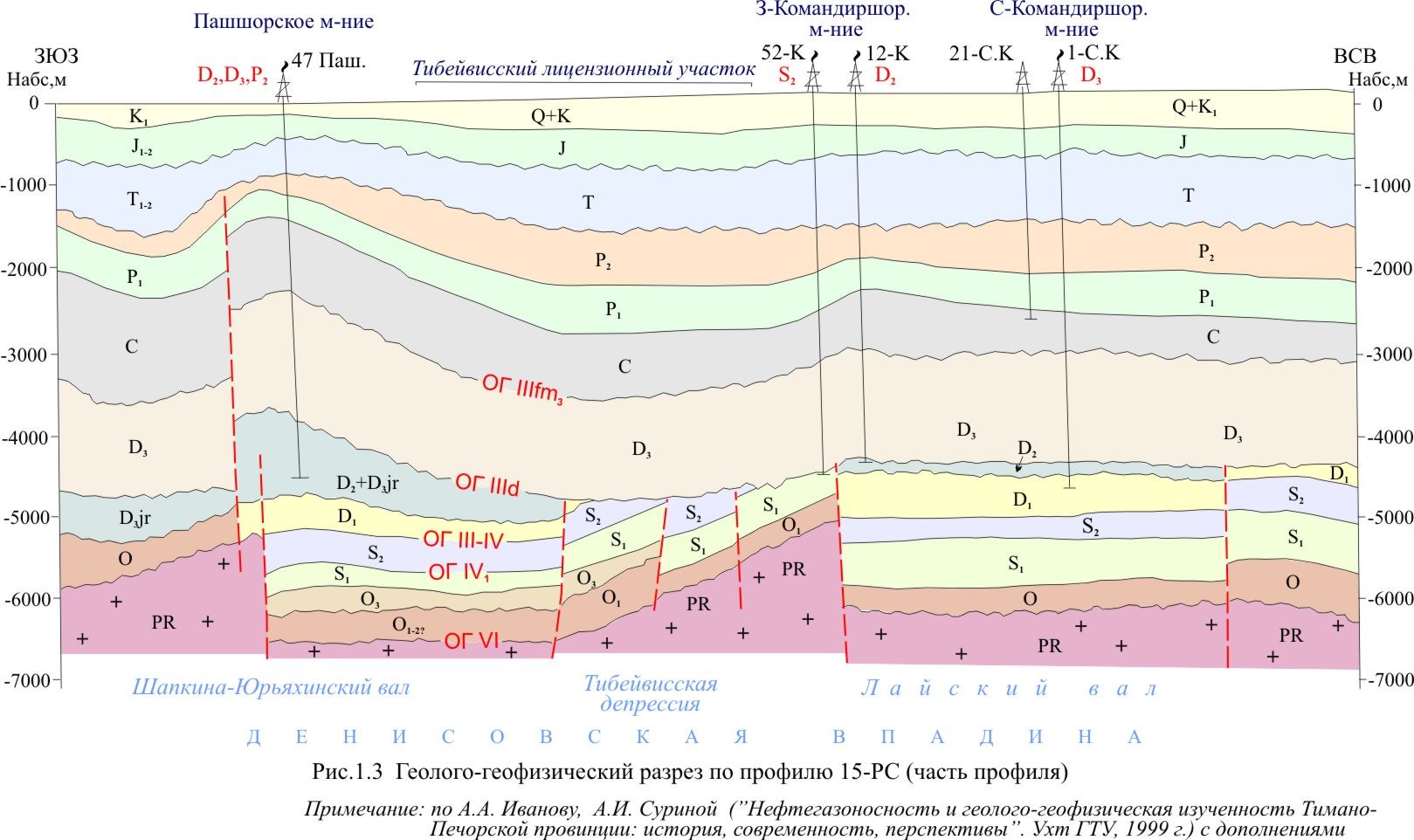

Тектоника
В тектоническом отношении по осадочному чехлу Тибейвисский лицензионный участок расположен в средней части Тибейвисской депрессии Денисовского прогиба, входящего в состав Печоро-Колвинского авлакогена.
По поверхности фундамента Денисовский прогиб представлен обширным опущенным блоком, который тектоническими нарушениями разделен на Шапкина-Юрьяхинский, Тибейвисский, Лайский и Верхнелайский блоки, расположенные на разных гипсометрических уровнях. Тектонические нарушения северо-западного простирания, ограничивающие блоки, входят в систему глубинных разломов Печоро-Колвинского авлакогена. Перечисленные блоки, в свою очередь, так же разделены системой нарушений на ещё более мелкие блоки, что определило мелкоблоковую структуру фундамента.
Наиболее опущенным по фундаменту (до 7.5 км) является Шапкина-Юрьяхинский блок, а наиболее приподнятым – Лайско-Лодминский выступ, представляющий собой серию узких горсто- и грабенообразных блоков, ориентированных в соответствии с общим простиранием Денисовского прогиба.
Тектоническое районирование осадочного чехла находится в тесной зависимости от районирования фундамента, хотя и не наблюдается прямой унаследованности структурных планов. Общим для всех территорий Денисовского прогиба является преимущественно инверсионный характер развития.
Тибейвисскому блоку фундамента соответствует Тибейвисская депрессия, представляющая собой узкую синклинальную структуру. Толщина осадочного чехла здесь изменяется от 6 км до 7.5 км. Депрессия пликативно сочленяется с Лайским валом на востоке и Шапкина-Юрьяхинским валом на западе.
В строении осадочного чехла выделяется ряд структурных ярусов (этажей) и подъярусов (подэтажей).
Нижний структурный этаж отображает каледонский тектонический цикл, во время которого сформировались ордовикские, силурийские и нижнедевонские отложения, согласно залегающие между собой. Завершился цикл воздыманием и денудацией. В результате каледонской денудации на поверхность оказались выведенными разновозрастные породы, на которые со стратиграфическим и угловым несогласием легли осадочные толщи верхнего структурного этажа – формации герцинского цикла, представленные верхнедевонскими, каменноугольными и пермскими породами.
Амплитуда стратиграфического перерыва между герцинидами и подстилающими их отложениями в пределах Тибейвисского участка возрастает в восточном направлении, в сторону Лайского свода фундамента. Из разреза постепенно выпадают нижнедевонские, верхнесилурийские и часть нижнесилурийских образований (рис. 2.2). Эта ситуация отображается несовпадением структурных планов доверхнедевонских отложений с вышележащими.
На структурном плане по подошве доманиковых отложений (ОГ IIId), характеризующем верхний структурный этаж, отмечается общее погружение поверхности в юго-западном направлении на фоне резкого воздымания на западе и востоке в зонах сочленения Тибейвисской депрессии с Шапкина-Юрьяхинским и Лайским валами /6/.
В Тибейвисской депрессии структурный план также осложен валообразными поднятиями субширотного простирания (Тибейвисские и Северо-Тибейвисские купола), на которых происходило последующее рифообразование в позднефранское и фаменское времена.
В этот период на границе разнофациальных обстановок – мелководных шельфов и глубоководных некомпенсированных впадин – формировались краевые рифогенные толщи (барьерные рифы). На протяжении этого времени положение фациальных зон неоднократно перемещалось в юго-восточном направлении, поскольку в периоды регрессий область мелководного шельфа, смещаясь в сторону Урала, перекрывала рифовые массивы, и рифообразование прекращалось. К югу и востоку от этих массивов на бровках возникших глинистых террас, заполнивших краевые части некомпенсированных впадин, возникали новые барьерные зоны.
Рифовые постройки формировались и на участках отмелей внутри некомпенсированных впадин, и за барьерными рифами в мелководно-шельфовых зонах, образуя изолированные и мелководно-шельфовые банки. В итоге всех этих процессов формировались разновозрастные массивы сложного строения: они начинали свое развитие как изолированные банки, которые при смещении фациальных зон надстраивались барьерными рифовыми постройками, а затем мелководно-шельфовыми банками /4/. В пределах Тибейвисского участка на предыдущем этапе работ закартированы зоны распространения двух разновозрастных рифогенных построек – семилукско-сирачойского (ОГ IIIб) и ливенско-евлановского (ОГ IIIа) барьерных рифов.
Семилукско-сирачойский риф, осложненный Северо-Тибейвисскими ОП, закартирован вдоль северной границы участка. Ливенско-евлановский барьерный риф, как и семилукско-сирачойский, представляет собой единое валообразное поднятие северо-восточного простирания, погружающееся постепенно к западу. Этот вал осложнен куполами Тибейвисских структур.
Ранее картировался и нижнефаменский барьерный риф, который ответвлялся от ливенско-евлановского рифа, простираясь юго-восточнее участка работ.
В раннекаменноугольное время отмечается кратковременная регрессия моря, которая сменилась трансгрессией и накоплением осадков в условиях субморского и лагунного режима с развитием карбонатных и сульфатных осадков. Начиная со среднего карбона устанавливается устойчивый морской режим, который создаёт благоприятные условия для формирования ОП на отдельных участках. При этом глубина бассейна сохранялась на обширной территории Тибейвисской депрессии и поэтому не существовало глубоководных склонов, на которых формировались бы барьерные рифы. В результате этого ОП являются одиночными и носят «мозаичный» характер распространения на площади, что отображает структурный план по ОГ Ias (кровля ассельских карбонатов). Местоположение закартированных здесь структур не совпадает в плане с нижележащими структурными формами.
Общие сведения о нефтегазоносности района
Тибейвисский лицензионный участок расположен в Лайско-Лодминском нефтегазоносном районе (НГР) на границе с Шапкина-Юрьяхинским НГР. Оба эти района входят в состав Колвинской нефтегазоносной области (НГО). Лайско-Лодминский НГР охватывает Лайский вал и примыкающие к нему депрессии. На участке работ, расположенном в пределах Тибейвисской депрессии, в 2007 году открыто Тибейвисское месторождение нефти. Ближайшие к участку месторождения Лайского вала – Западно-Командиршорское, Командиршорское, Северо-Командиршорское – расположены у восточных границ площади. Западнее участка на Шапкина-Юрьяхинском валу находятся Пашшорское и Южно-Шапкинское месторождения.
В осадочном чехле ТПП выделяются девять нефтегазоносных комплексов (НГК), нефтегазоносность промышленного значения установлена в регионе только в шести из них:
-среднеордовикско-нижнедевонском карбонатном;
-среднедевонско-франском терригенном;
- доманиково-турнейском карбонатном;
- средневизейско-нижнепермском карбонатном;
- верхнепермском терригенном;
- триасовом терригенном.
Среднеордовикско-нижнедевонский карбонатный НГК
Продуктивность этого комплекса установлена на Западно-Командиршорском-II газоконденсатном месторождении. Здесь в 1993 году скв. 52-К вскрыла нижнесилурийские карбонатные породы, выходящие под поверхность стратиграфического преддоманикового несогласия, в которых при испытании был получен приток газоконденсата дебитом 42 тыс.м3/сут на 11 мм штуцере. Залежь тектонически и стратиграфически экранирована; покрышкой служат аргиллиты тиманского возраста (D3f1), коллектора – трещиноватые известняки. В целом, все силурийские и нижнедевонские отложения, выходящие под региональную тиман-саргаевскую покрышку, являются потенциальными коллекторами; возможно также, что ловушки тектонически экранированного типа отличаются улучшенными ФЕС.
На территории Тибейвисского участка глубина залегания отложений ордовикско-нижнедевонского комплекса более 5 км.
Среднедевонско-франский терригенный НГК
Залежи нефти в среднедевонских отложениях открыты в 1988 году на Командиршорском (скв. 4-С.К., 16-К, 18-К) и в 1975г. на Пашшорском месторождениях. Нефтегазоконденсатное Западно-Командиршорское месторождение выявлено в 1991 году (скв. 12-К, 51-К). Коллекторами являются кварцевые песчаники с трещинно-поровым типом коллектора, региональной покрышкой так же, как и в первом НГК, служат глинистые и глинисто-карбонатные породы тиманского возраста (D3f1). Дебиты нефти изменяются от 3.8 м3/сут до 66.6 м3/сут, максимальный дебит газа составляет 12.5 тыс.м3/сут; эффективные нефтенасыщенные толщины варьируют в пределах 8-17 м. Залежи пластово-сводовые со стратиграфическим и литологическим экранированием.
Перспективы выявления залежей в этом комплексе, как и в предыдущем, велики при условии выхода этих пород под поверхность стратиграфического несогласия. На Тибейвисском же участке предполагается отсутствие нижне-среднедевонских отложений.
Доманиково-турнейский карбонатный НГК
В этом комплексе перспективными являются ловушки, приуроченные как к зонам распространения барьерных рифов семилукско-сирачойского, ливенско-евлановского (ухтинская свита) и нижнефаменского возрастов верхнего девона, так и к структурам их облекания.
В скв.1 Северо-Тибейвисского месторождения из рифогенных отложений семилукско-сирачойского возраста получен приток нефти объёмом 1.2 м3 с пластовой водой.
Крупная залежь в этих отложениях открыта северо-восточнее в скв. 1-СК на Северо-Командиршорском месторождении; в скважине при испытании был получен фонтанный приток нефти дебитом 116.7 м3/сут. Залежь массивная, высота залежи около 100 м.
Юго-восточнее участка на Пашшорском месторождении также выявлена залежь нефти с дебитами до 610 м3/сут в сирачойском барьерном рифе.
В скв.2 Тибейвисской приток нефти дебитом 106 м3/сут на 7 мм штуцере получен из нижнефаменских отложений, залегающих в 50 м выше ливенско-евлановского рифа.
В скв.3 Тибейвисской нижнефаменский интервал находится в ожидании освоения, а нефтегазопроявления здесь отмечены непосредственно над ливенско-евлановским рифом. Рифогенные ливенско-евлановские отложения продуктивны восточнее в скв. 4-СК, вскрывшей Командиршорскую залежь газа. Залежь массивная, высота ее не менее 40 м.
Коллекторами на всех месторождениях являются известняки и доломиты каверново-поровые, трещинно-каверновые, характеризующиеся высокими ФЕС. Зональной покрышкой для верхнедевонских резервуаров служат глинисто-карбонатные породы репера «Г» (ОГ IIIfm1).
Глубина залегания отложений доманиково-турнейского НГК в пределах Тибейвисского участка составляет 4-4.5 км.
Средневизейско-нижнепермский карбонатный НГК
Промышленная продуктивность данного комплекса установлена на месторождениях Шапкина-Юрьяхинского НГР (Шапкинское, Южно-Шапкинское) и Лайско-Лодминского НГР (Лаявожское). Признаки нефти, газа и газоконденсата различной интенсивности отмечались также на Командиршорском поднятии и Пашшорской площади. Коллекторами служат известняки и доломиты со сложной структурой порового пространства. Нефтяные залежи на Южно-Шапкинском месторождении массивные и пластово-сводовые с этажом нефтегазоносности на некоторых из них более 160 м, дебиты нефти достигают 200 м3/сут. Газовые залежи различны по типу: пластовые в нижней перми, газовые «шапки» в среднем и верхнем карбоне; дебит газа достигает 82 тыс.м3/сут. Всего на Южно-Шапкинском месторождении в этом комплексе установлено 5 залежей:
Залежь нефти I (С1s1) в известково-доломитовой толще серпуховского яруса массивного типа, высотой около 20 м.
Залежь II (С2+С3) – нефтегазоконденсатная, является основной по объему запасов. Залежь массивного типа высотой 187 м, высота газовой «шапки» 29 м. Покрышкой служит толща непроницаемых карбонатов ассельского возраста.
Залежь III (Р1а) – нефтяная, пластово-сводовая. Коллекторами являются доломитизированные известняки ассельского возраста, покрышкой служит терригенно-карбонатная толща ассельского яруса мощностью от 3 м до 30 м. Высота залежи 66 м.
Залежь IV (P1a+s) – нефтегазоконденсатная, массивная; высота залежи 109 м, газовой «шапки» – 81 м. Покрышкой является мощная (148-200 м) толща терригенно-карбонатных отложений нижнеартинского подъяруса.
Залежь V (P1ar) – газовая, массивная; высота залежи составляет 44 м. Резервуаром служат алевритистые и глинисто-алевритисто-карбонатные породы с трещинно-поровым типом коллектора. Кровля залежи перекрыта надежным флюидоупором – терригенными осадками нижней перми.
Перспективы верхневизейско-нижнепермского комплекса связываются с многочисленными органогенными постройками, выделенными по материалам сейсморазведки практически во всем карбонатном разрезе карбона – нижней перми.
Отложения комплекса на Тибейвисской площади находятся на глубинах до 3 км; продуктивность комплекса в пробуренных скважинах предполагается по данным ГИС.
Верхнепермский терригенный и триасовый терригенный НГК
Продуктивность этих комплексов доказана только на месторождениях Шапкина-Юрьяхинского НГР и связана с пластами песчаников уфимского яруса верхней перми и триасового возраста, которые содержат залежи нефти и газа в ловушках антиклинального и литологического типов.
Источник: Оперативный подсчет запасов нефти и растворенного газа Северо-Тибейвисского месторождения. Договор № 01/10-2/09-10. Кузнецова Г.П., Морозова А.И., Гутман И.С., и др. 2011
Следующее Месторождение: Шушукское
