Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Открытие
Год открытия: 2010
Источник информации: РГФ-23
Метод открытия:
Площадь: 95.43 км²
Северо-Вакунайское нефтяное месторождение
Северо-Вакунайское нефтяное месторождение расположено на территории Катангского района Иркутской области (Рис. 1). Населенные пункты на месторождении отсутствуют, ближайшими являются города Киринск (350 км), Ленек (300 км), поселки Пеледуй (280 км) и Витим (235 км).

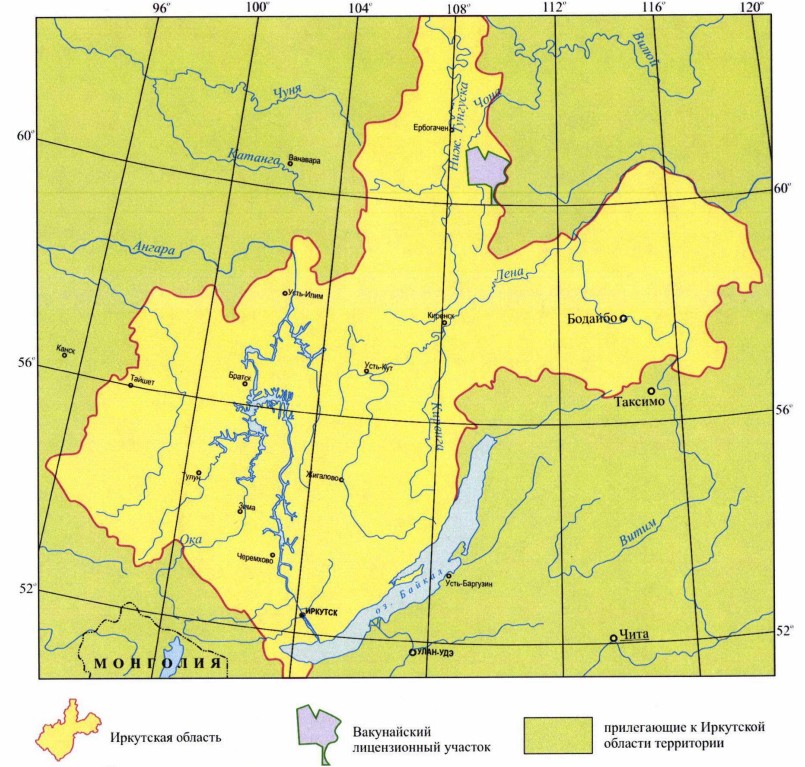

Рис. 1. Обзорная карта района работ
Литолого-стратиграфическая характеристика района
По данным глубоких скважин, а также по результатам геофизических исследований и геологической съемки масштаба 1:200 000 и 1:500 000 установлено, что в геологическом строении территории принимают участие образования трёх етруктурнотектонических этажей, характеризующих определенные этапы её развития. Они отделены друг от друга региональными перерывами и угловыми нееогласиями. Нижний этаж - кристалличеекий фундамент характеризует доплатформенный этап развития, средний этаж - домезозойские осадочные образования характеризуют платформенный этап развития и верхний этаж - мезо-кайнозойские образования характеризуют этап формирования наложенных впадин и прогибов. Слагают геологические разрезы выделяемых этажей отложения протерозойекого, палеозойского, мезозойскокайнозойского и четвертичного возраста (Рис.2).

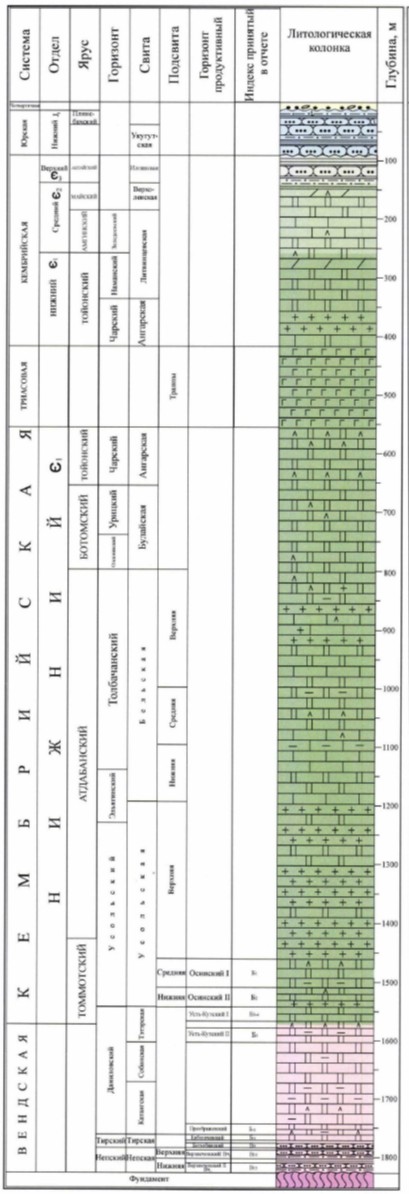

Рис.2. Сводный литолого-стратиграфический разрез осадочного чехла
АРХЕЙ-НИЖНИЙ ПРОТЕРОЗОЙ
Породы архея-нижнего протерозоя образуют кристаллический фундамент. Они представлены интрузивными образованиями: гранитами, гранито-гнейсами, гранодиоритами. Иногда в верхней евоей части породы кристаллического фундамента значительно выветрелые, разуплотнённые. На Вакунайском лицензионном участке в разведочной скважине Вакунайская №13 над фундаментом векрыто 57 м молассовых отложений, представленных переслаиванием гравелитов, галечников и мелкозернистых песчаников. В скважине Верхнечонская №82 вскрытая мощность аналогичных отложений соетавила 133 метра, фундамент не вскрыт.
Наиболее погружен кристаллический фундамент на севере, так в пределах Вакунайского ЛУ в скважине Могдинская №2 он залегает на глубине 1887 метров (а.о. - 1521,5 метров).
ВЕРХНИЙ ДОКЕМБРИЙ - НИЖНИЙ ПАЛЕОЗОЙ
Породы этого возрастного интервала, относящиеея к среднему этажу, знаменующему платформенный этап развития, можно разделить на три толщи: подсолевую, галогенно-карбонатную (соленосную) и надсолевую. Ниже приведена литолого-стратиграфическая характеристика каждой из них.
ВЕНДСКАЯ СИСТЕМА
Подсолевая толща объединяет терригенно-карбонатные отложения венданижнего кембрия, представленные породами непской, тирской, катангской, собинской и тэтэрской свит.
Граница между вендскими и нижнекембрийскими отложениями до сих пор не определена и условно проводится в верхней части даниловского горизонта внутри тэтэрской свиты.
Непская свита представлена двумя подсвитами.
Нижняя подсвита непской свиты залегает на поверхности кристаллического фундамента. В нижней части подсвиты, на породах кристаллического фундамента, залегает пласт В13 (горизонт ВЧ2). Пласт В13 представлен песчаниками полевошпатокварцевыми мелкозернистыми в верхних прослоях, средне-крупнозернистыми до гравелитистых в основании. В основании пласта встречаются прослои гравелитов кварцполевошпатовых, хорошо окатаных, рыхлых на глинистом цементе. Мощность пласта В13 меняется от О метров в центральной и северной частях Вакунайского участка до 28-30 метров на юго-востоке Игнялинского ЛУ. В направлении Предпатомского прогиба наблюдается региональное увеличение мощности пласта В13. Верхняя часть нижненепской подсвиты представлена аргиллито-алевролитовой пачкой, иногда с прослоями песчаников.
Верхняя подсвита непской свиты имеет, также как и нижняя, двучленное строение. Нижняя часть (горизонт ВЧ1) - песчаники пласта В10. Пласт В10 представлен песчаниками кварцевыми и полевошпато-кварцевыми серыми, темно-серыми, чаще всего мелко-среднезернистыми. Вверх по разрезу размер зёрен обычно уменьшается, появляются тонкослоистые аргиллиты, алевролиты, переходящие в глинистые тонкозернистые песчаники и слои глинистых пород. В пределах Вакунайского ЛУ пласт В10 распространен ограниченно, присутствуя только в восточном и южном районах. Мощность пласта В10 меняется от 0 метров до 35 метров.
Непская свита имеет минимальную толщину на севере Вакунайского ЛУ в районе скважины Могдинская №2 (около 6 метров).
Терригенные отложения непской свиты со стратиграфическим перерывом перекрываются маломощными карбонатными породами тирской свиты. Свита сложена переслаиванием доломитов, доломито-ангидритов часто глинистых серых, зеленоватосерых. На севере Вакунайского ЛУ толщина свиты достигает 20-28 метров в районе скважины Могдинская №2. Выше по разрезу отложения тирской свиты согласно сменяются сульфатно-карбонатными породами даниловского горизонта, в объеме которого выделены катангская, собинская и тэтэрская свиты. Общая мощность отложений - 179-230 м.
Катангская свита, несогласно залегающая на подстилающих породах шмрском свиты, представлена переслаиванием серых, тёмно-серых, иногда зеленоватых доломитов, глинистых доломитов с ангидрито-доломитами, реже ангидритами. Мощность свиты 70- 95 м. В её основании выделен преображенский нефтегазоносный горизонт (Б12) мощностью от 13 до 30 м. Горизонт представлен микрофитолитовыми доломитами, иногда с прослоями глинистых доломитов. Доломиты серые, тёмно-серые, кавернозные, встречаются стилолитовые швы.
Породы катангской свиты согласно перекрываются отложениями собинской свиты. Свита представлена серыми доломитами с прослоями глинистых и органогенных доломитов, доломито-ангидритов, ангидритов. Собинская свита довольно выдержана по мощности, в пределах изучаемой территории ее толщина изменяется от 70 до 80 метров.
ВЕНДСКО-КЕМБРИЙСКАЯ СИСТЕМА
Собинская свита согласно перекрывается тэтэрскон свитий нерасчлененного венда и (или) кембрия. Тэтэрская свита по литологическим особенностям разделяется на две подсвиты. Нижняя сложена известняками, доломитами серыми, светло-серыми, тёмно-серыми, коричневато-серыми с включениями ангидрита, в нижней части встречаются тонкие прослои глинистых доломитов. Верхняя сложена доломитами с пропластками глинистого, участками ангидритизированного известняка и прослоями мергелей, аргиллитов, часто доломитизированных, переходящих в доломиты глинистые. Доломиты иногда засолонённые, кавернозные, трещиноватые.
В полном объёме свиты выделяется усть-кутский (нефтегазоносный горизонт, который делится на два нефтегазоносных пласта и соответствуют подсвитам тэтэрской свиты. Пласт Б5 соответствует нижне-тэтэрской (юряхской) подсвите и имеет название нижне-усть-кутский горизонт. Пласт БЗ-4 соответствует верхнее-тэтэрской подсвите, в пределах Вакунайского ЛУ имеет название верхне-усть-кутский горизонт. Пласты БЗ-4 и Б5, как и под свиты, разделены между собой маломощной глинистой, доломитоангидритовой, реже ангидритовой перемычкой. Общая мощность свиты от 50 до 60 метров. Пласты Б5 и БЗ-4 имеют повсеместное распространение по площади и очень выдержаны, их мощность меняется незначительно: так толщина пласта Б5 изменяется от 15 до 25 метров, а пласта БЗ-4 от 25 до 30 метров.
КЕМБРИЙСКАЯ СИСТЕМА
галогенно-карбонатная (соленосная) толща представлена отложениями нижнего кембрия, к которым относятся галогенно-сульфатно-карбонатные породы усольской, бельской, булайской и ангарской свит. Свиты согласно залегают относительно друг друга.
Породы усольской свиты согласно перекрывают венд-нижнекембрийские отложения тэтэрской свиты, представленной неравномерным чередованием различной толщины пластов каменной соли и доломитов, с незначительным количеством доломито- ангидритов и известняков. По литологическим особенностям в её составе вьщеляются три подсвиты: нижняя, средняя и верхняя.
Нижняя подсвита представлена серыми, темно-серыми, иногда коричневатыми, доломитами или известняками, зачастую глинистыми, засолоненными, ангидритизированными. В кровле подсвиты выделяется маломощный прослой каменной соли. В подошве выделяется пачка толщиной до 10 метров, сложенная аргиллитами, мергелями и глинистыми доломитами. В пределах нижней подсвиты выделяется подосинский горизонт или пласт Б2. Толщина подсвиты изменяется от 15 до 22 метров.
Отложения средней подсвиты по литологическому составу делится на три пачки. Нижняя -это непроницаемые доломиты, известняки с прослоями ангидритов. Средняя сложена разнозернистыми доломитами, часто трещиноватыми, кавернозными, местами ангидритизированными, с вкраплениями и прожилками битума и прослоями доломитизированных, кавернозных известняков с прожилками и включениями каменной соли. В отложениях этой пачки выделяетея осинский продуктивный горизонт (B1) мощностью от 20 до 70 метров. Верхняя пачка сложена доломитами глинистыми, плотными известняками с прослоями ангидрита. Мощность подсвиты изменяется от 20 до 78 м.
Верхняя подсвита усольской свиты представлена переслаиванием пластов белой, розоватой, серой прозрачной, полупрозрачной каменной соли со светло-серыми, серыми, темно-серыми доломитами, засолоненными, глинистыми. Пласты каменной соли отмечаются в кровле и подошве подсвиты. Толщина отдельных прослоев достигает 40 метров.
Общая мощность усольской свиты в пределах участков изменяется от 320 м до 410м.
Бельская сайта, залегающая согласно с усольской, подразделяется на три подсвиты: нижнюю, среднюю и верхнюю. Первые две нередко не расчленяются из-за сходства литологического состава, поэтому чаще отложения свиты подразделяются на две части: нижнюю - сульфатно-карбонатную в объёме нижней и средней подсвит и верхнюю - галогенно-сульфатно-карбонатную в объёме верхней подсвиты.
Нижнебельская и верхнебельская подсвиты представлены мощной карбонатной толщей, сложенной доломитами и известняками темно-серыми, иногда коричневатосерыми, участками кавернозными, трещиноватыми, глинистыми с включениями ангидрита и прослоями доломито-гипсо-ангидритов, каменной соли и глинистых доломитов. В верхней части толщи преобладают доломиты, в нижней - известняки. Суммарная мощность двух подсвит изменяется в нешироких пределах от 244 до 265 м.
Верхнебельская подсвита представлена доломитами и известняками светло-серыми, иногда глинистыми, ангидритизированными и засолоненными с пластами каменной соли, белой розовато-серой, крупно-кристаллической. Толщина подсвиты в пределах участков изменяется от 200 до 323 м.
Выделение нижней подсвиты в составе бельской свиты не представляется возможным, вполне вероятно смещение кровли эльгянской свиты в пределах толщины среднебельской подсвиты. Толщина эльгянской свиты от 57 до 71м, толбочанской - 250- 370 метров.
Булайская свитая залегает согласно на породах верхнебельской подсвиты, отличается постоянством состава и чётко фиксируется по ГИС. Сложена свита однородной толщей известняков и известковых доломитов темно-серых, массивных, мелкозернистых, иногда трещиноватых, плотных, крепких, участками ангидритизированными и окремнёнными мощностью до 220 метров.
Ангарская свита согласно залегает на породах булайской свиты и представлена чередованием сульфатно-карбонатных пород и каменной соли. В нижней части разреза преобладают преимущественно плотные доломиты и доломито-ангидриты, в верхней части разреза отложения каменной соли, доломиты, известковистые доломиты. В средней части свиты на Вакунайском участке выделяется пластовая интрузия траппов в виде темно-серых долеритов толщиной 54-153 м. Толщина ангарской свиты совместно с интрузией траппов здесь изменяется от 123 до 410 м.
К надсолевой толще относятся породы распространённой повсеместно литвинцевской свиты нижнее-среднекембрийского возраста, согласно перекрывающие нижележащие отложения. Представлены светло-серыми, серыми доломитами, реже известняками серыми, светло-серыми, участками трещиноватыми е прослоями мергелей, аргиллитов с включениями гипса и ангидрита, брекчированными, участками окремненными. Толщина свиты от 136 м (скв. Верхнечонская-108) до 351 м (скв.Куландинская-190).
На отложениях этой свиты с перерывом залегают отложения верхоленской свиты нерасчленённой толщи среднего-верхнего кембрия, выходящими на поверхность на водораздельных участках.
Сложена она песчано-глинистыми, мергелистыми и мергелисто-известковыми породами. В основании разреза - мергели и доломиты загипсованные. Породы в основном красноцветные. Кровельная часть свиты часто размыта, в связи с чем её толщина меняется от 20 м до 250 м. В Верхнечонской скважине 106 в отложениях верхоленской свиты встречена интрузия траппов мощностью 60 метров.
На Вакунайском участке отложения среднего и верхнего кембрия, дополнены отложениями илгинской свиты, по составу анологичной верхоленской.
ОРДОВИКСКАЯ СИСТЕМА
Отложения ордовикской системы распространены только в пределах Игнялинского ЛУ где они представлены средним отделом криволуцкой и чертовской свиты, а также средним-верхним отделом - макаровской свитой. Породы среднего отдела ордовика со стратиграфическим несогласием залегают на породах верхнего кембрия.
Криволуцкая свита сложена алевролитами, аргиллитами, песчаниками общей мощностью 40-45м.
Чертовская свита представлена аргиллитами и алевролитами с редкими прослоями песчаников. Мощность свиты 30-40 м
Макаровская свита представлена аргиллитами, алевролитами с редкими прослоями песчаников. Мощность свиты достигает 100 м.
МЕЗОЗОЙСКАЯ ЭРА, ЮРСКАЯ СИСТЕМА
Отложения юрской системы мезозоя распространены на большей части всех участков и представлены нижнеюрскими образованиями. Они залегают со стратиграфическим несогласием на размытой поверхности нижележащих образований. Встречаются как на водораздельных пространствах, так и на придолинных поверхностях. Представлены _>;к_угутской свитой. На северо-западе изучаемого участка встречены отложения нлннсйиэсского яруса, согласно перекрывающие породы укугутской свиты. Последние представлены песчаниками, песками, алевролитами, аргиллитами, встречаются маломощные линзовидные прослои углей. Породы в основном темно-серых и желтовато- серых оттенков. Толщина свиты 60-100 метров.
Плинсбахский ярус представлен песчаниками полимиктовыми, алевролитами, аргиллитами с маломощными прослоями туфо-алевролитов, туфо-аргиллитов, туфо- песчаников и углей. Мощность 30-60 метров.
КАЙНОЗОЙСКАЯ ЭРА, ЧЕТВЕРТИЧНАЯ СИСТЕМА Четвертичные отложения со стратиграфическим несогласием залегают на подстилающих породах. Они имеют ограниченное распространение и, в основном, приурочены к пониженным участкам рельефа. Представлены породами аллювиального, делювиального и элювиального генезиса: глинами, суглинками, супесями, песками, гравийно-галечным материалом. Общая мощность отложений не превышает 20 метров.
Тектоника
В тектоническом отношении Северо-Вакунайское нефтяное месторождение приурочено к западному крылу Непского свода, осложняющего Непско-Ботуобинскую антеклизу (Рис. 3) Эта структура является надпорядковой структурой Сибирской платформы, расположена на её юго-востоке и имеет размеры 850x350 км, амплитуду порядка 1000 м и площадь около 235 тыс.кв.км.

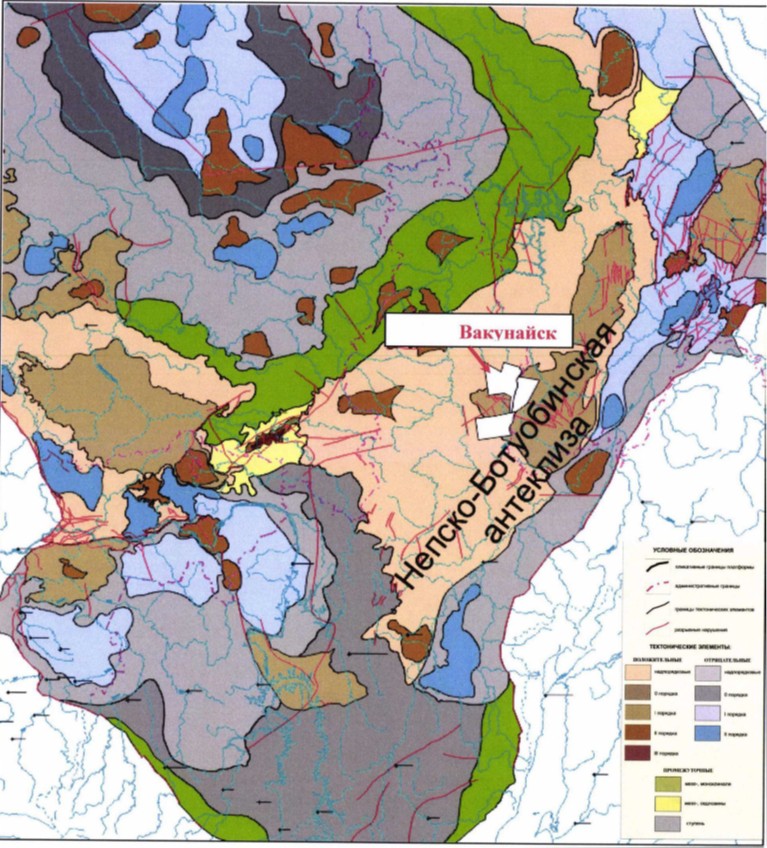

Рис.3 Выкопировка из тектонической карты Лено-Тунгусской нефтегазоносной провинции Сибирской платформы
Непский свод осложняет центральную часть антеклизы, к северу он плавно переходит в Мирнинский выступ. На территории Непско-Ботуобинской антеклизы отложения венда и нижнего палеозоя залегают на породах кристаллического фундамента.
Непский свод, выделенный по результатам региональных геофизических работ и глубокого бурения, занимает площадь около 50 тыс. км3, имеет амплитуду более 500 метров и размеры 280x200 км по изогипсе -1650м. Его северо-западный склон более пологий и широкий , чем юго-восточный, срезан серией разломов северо-восточного простирания
Фундамент имеет гетерогенное строение. Он состоит из мегаблоков различного времени консолидации. Мегаблоки по разломам различной глубины заложения разбиты на блоки более высоких порядков, приподняты или опущенны относительно друг друга, отличаются своеобразием литологического состава и внутренней структурой. Образование зон глубинных разломов происходило на разных стадиях формирования Непско-Ботуобинской антеклизы и Предпатомского прогиба. Наиболее отчетливо дизъюнктивные дислокации в фундаменте и низах осадочной толщи выражены на юговостоке свода в зоне его сочленения с Нюйско-Джербинской впадиной и являются одним из важных критериев структурно-тектонического районирования территории.
Непско-Ботуобинская антеклиза и окружающие её структуры с венда по ранний палеозой включительно развивались в едином плане, определённым тектоническими движениями в Байкало-Патомской области.
В структурном плане наблюдается несовпадение морфологии подсолевых и надсолевых отложений, что говорит о произошедшей структурной перестройке в среднепалеозойско-мезозойское время. В целом территория Вакунайского ЛУ характеризуется спокойным залеганием пород верхнего комплекса нижнего палеозоя. Они осложнены пологими брахиантиклиналями, в сводах которых залегают отложения верхнеленской свиты.
Тектонический фактор сыграл существенную роль в формировании и характере распространения коллекторских свойств, вторичных изменений пород-коллекторов в результате постседиментационных процессов перекристаллизации, доломитизации, выщелачивания, засолонения, сульфатизации и т.д. в пределах изучаемого участка.
Нетфегазоносность
По схеме нефтегазогеологического районирования месторождение расположено в Непско- Ботуобинекой НГО Лено-Тунгусской НГП (Рис. 4). Впервые нефтегазоносноеть района была доказана в 1971 г. получением промыгпленного притока газа из преображенекого горизонта при испытании скважины №106 Преображенской площади. К настоящему времени Непско-Ботуобинская НГО является одной из наиболее изз^енных нефтегазоносных областей Лено-Тунгуеской НГП, в пределах которой открыто 26 месторождений нефти и газа. Залежи углеводородов приурочены к осинекому (Б1), уеть-кутскому (Б3.4.5), Преображенскому (Б12) горизонтам карбонатного венднижнекембрийского комплекса и горизонтам В3, В5, В10, В13, вендского терригенного комплекса.

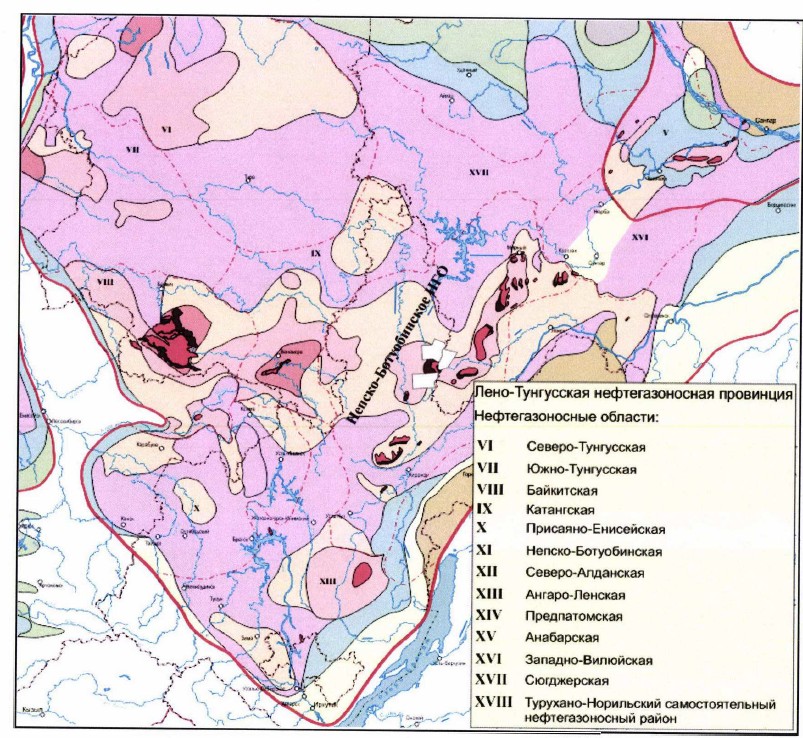

Рис.4. Выкопировка из схемы нефтегазоносности Сибирской платформы (под ред. В.С.Старосельцева)
Северо-Вакунайское нефтяное месторождение открыто по результатам бурения и испытания скважины Могдинская №2. Залежь связана е отложениями Преображенского горизонта. В 2014г на территории месторождения пробурена поисковая скважина №1ПО, по результатам бурения и испытания скважины были отрыты новые залежи нефти в карбонатных пластах венда-нижнего кембрия (пласты БЗ-4 и Б5).
Залежь блока II пласта БЗ-4 (Северо-Вакунайское НМ) имеет псевдотреугольную форму, с юго-востока и запада ограничена разрывным нарушением, на севере внешним контуром нефтеносности. Пласт в пределах блока имеет моноклинальное погружение в северном направлении.
В пределах блока пробурена одна поисково-оценочная екважина - СевероВакунайская №1. В результате иепытания пласта Б5, в интервале 1669-1684м (а.о. 1296,1- 1311,1м), после проведения СКО, получен приток нефти дебитом 2,6 м3/сут., на режиме освоения етруйным насосом Рца=80 кгс/см2.
Условный подсчетный уровень нефти принят на отметке -1303м по подошве нефтенасыщенного интервала в екважине Северо-Вакунайская №1.
В районе скважины Северо-Вакунайская №1, на расстояние 1км от скважины (в южном направление до тектонического нарушения), выделены запасы нефти категории С1 площадью 4 194 тыс. м2. Остальная часть залежи относитея к запаеам нефти категории С2, площадью 95 612 тыс. м2.
Залежь блока II пласта БЗ-4 (Северо-Вакунайское НМ) имеет псевдотреугольную форму, е юго-востока и запада ограничена разрывным нарушением, на севере внешним контуром нефтеноености. Пласт в пределах блока имеет моноклинальное погружение в ееверном направлении.
В пределах блока пробурена одна поиеково-оценочная екважина - Северо- Вакунайская №1. В результате испытания пласта БЗ-4, в интервале 1634-1656м (а.о. 1261,1-1283,1м), после проведения СКО, получен непереливающий приток нефти дебитом 1,39 мЗ/сут. при СДД 39,43 кгс/см2 (на глубине 1634м).
Условный подсчетный уровень нефти принят на отметке -1267м по подошве нефтенасыщенного интервала в скважине Северо-Вакунайская №1.
В районе скважины Северо-Вакунайская №1, на расстояние 1км от скважины (в восточном направлении до условного уровня подсчета, в южном до тектонического нарушения), выделены запасы нефти категории С1 площадью 6613 тыс. м2. Остальная часть залежи относится к запасам нефти категории С2, площадью 106 765 тыс. м2.
Источник: Оперативный подсчёт начальных геологических и извлекаемых запасов углеводородов по результатам поискового бурения на Северо-Вакунайском месторождении. Генподрядный договор "№ ГНА-446/12Д. Лиензии ИРК 02567 НР, ЯКУ 02668 НЭ. Прохоров В.Л., Чеканов Т.В., Кубышта И.И., и др. 2014
