Класс Месторождения: Крупное
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Добыча
Год открытия: 1982
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 13.96 км²
Сосновское нефтяное месторождение
Сосновское разрабатываемое нефтяное месторождение расположено на территории Сосногорского района Республики Коми и определяется координатами 63º20’ северной широты и 55º30’ восточной долготы, в пределах листа Р-40-Y111-27-28 масштаба 1:100000 (рис. 1.1). Районный центр г. Сосногорск удален от месторождения в северо-западном направлении на расстояние 120 км.
В городе Сосногорске находится и крупная узловая железнодорожная станция Северной железной дороги. B 70 км от месторождения находится пос. Нижний Одес, где расположена производственная база снабжения предприятия ООО «ЦНПСЭИ». С районными городами Ухта и Сосногорск, связь осуществляется автомобильными асфальтовыми дорогами. Транспортировка грузов, в основном, производится по асфальтированной дороге Ухта - Нижний Одес - Нефтепечорск (90 км) и далее по грунтовой (40 км), которая непроходима для колесного транспорта во время весеннего паводка.
Ближайшими разрабатываемыми месторождениями являются Джьерское и 3ападно-Тэбукское, расположенные соответственно в 20 км на запад и 40 км на северо-запад. Оба месторождения находятся в завершающей стадии разработки и соединены между собой нефтепроводом.
В 20 км на север от Сосновского месторождения проходит нефтепровод Нефтепечорск - 3ападный-Тэбук – п. Нижний Одес - Ухта. Добытая нефть со скважин доставляется автотранспортом на пункт сбора нефти в п. Нижний Одес, далее подготовленная нефть подается на предприятие ОАО «ЛУКОЙЛ-Ухтанефтепереработка» по магистральному нефтепроводу.
В районе Сосновского месторождения имеется действующая ЛЭП 10 КВ.

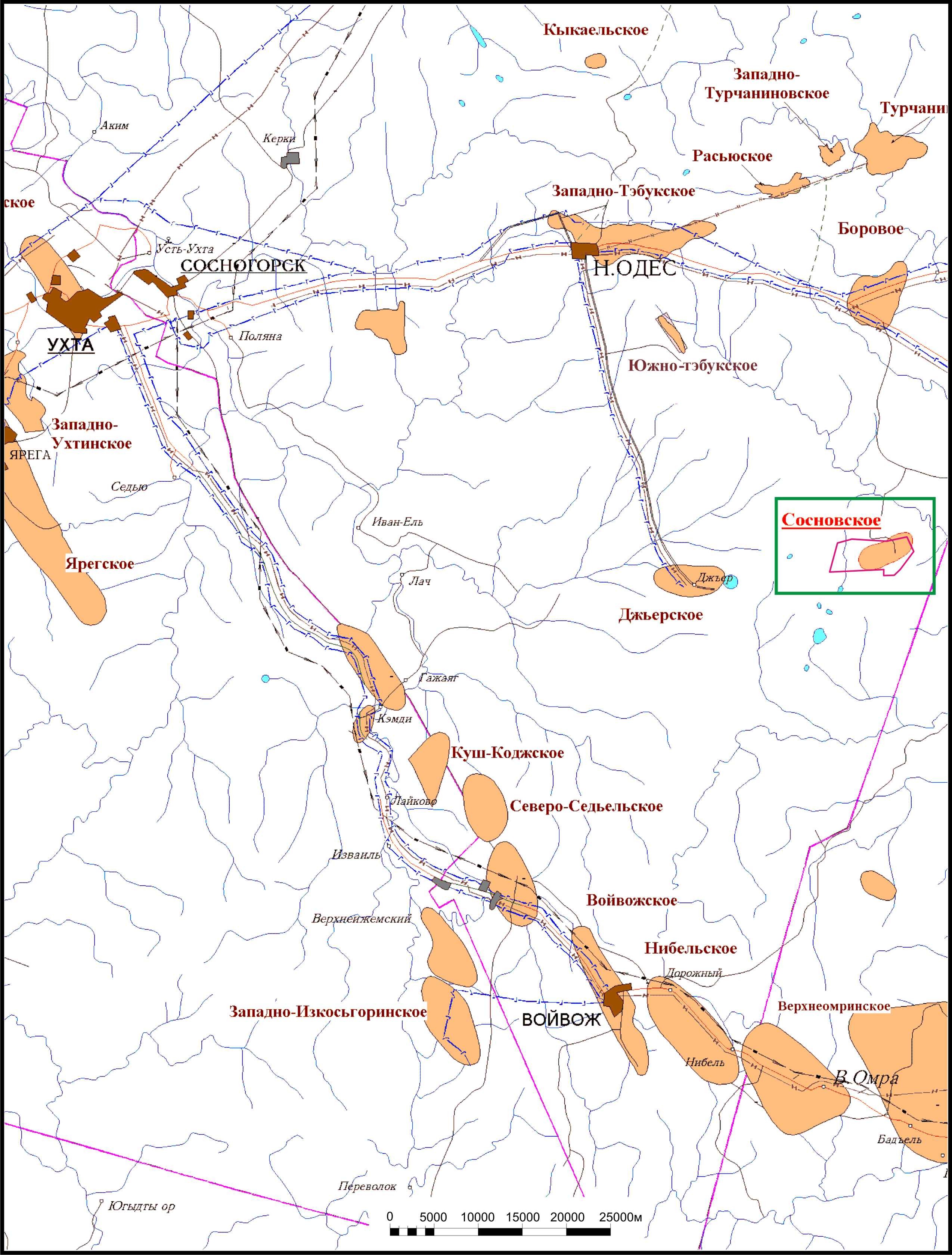

Рис. 1 - Обзорная карта расположения Сосновского участка.
ЛИТОЛОГО-СТРАТИГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА
Литолого-стратиграфическая характеристика разреза Сосновского месторождения приводится в соответствии с унифицированной схемой ТПП (1995 г.) на основании комплексного изучения геолого-геофизических материалов.
Вскрытый разрез осадочного чехла представлен палеозойскими и мезозойскими отложениями, перекрытыми четвертичными осадками. Максимальная вскрытая глубина изученного разреза Сосновского месторождения определяется в скважине 2 и составляет 2052 м с забоем в нижнем силуре.
Верхнепротерозойская система – РR2
Непосредственно на исследуемой площади фундамент не вскрыт, на соседних площадях он, в основном, представлен различными метаморфическими сланцами (кварцево-слюдистыми, хлоритизированными и серицитизированными). К северо-западу от исследуемой площади в пределах Тэбукской ступени в скважине 300-Зап.Тэбук на глубине 2900 м в керне подняты магнетитовые альбито-хлорито-кварцевые сланцы.
ПАЛЕОЗОЙСКАЯ ГРУППА – РZ
Ордовикская система - О
В основании разреза осадочного чехла исследуемого района со стратиграфическим несогласием на породах фундамента залегают отложения ордовикской системы, вскрытые скважинами за пределами площади работ. Отложения ордовика представлены в составе нижнего, среднего и верхнего отделов ордовика. Их мощность сокращается в южном направлении от 954м в скважине 300-Зап.Тэбук до 698м в скважине 1-Ю.Джьер. На рассматриваемой площади ордовик скважинами не вскрыт.
Нижний отдел – О1
Нижнеордовикские отложения выделены в объеме седъельской свиты тремадокского (О1t) яруса и нибельской свиты аренигского (О1а). Седъельская свита включает две пачки песчаников: сероцветныхполимиктовых и белых кварцевых. Разрез нибельской свиты слагают четыре литологические пачки; представлен розовыми песчаниками, аргиллитами, песчано-аргиллитовыми и песчано-алевролитовыми разностями.
В скважинах 1-Зап.Покча и 1-Юж.Джьер, расположенных западнее от исследуемой площади в пределах Омра-Сойвинской ступени, толщина седъельских отложений составляет, соответственно 26 и 150 метров. Вскрытая толщина нибельской свиты в скважине 1-Гердъель составляет 440 м, в скважине 300-Зап.Тэбук –755 м, в скважине 1-Ю.Джьер – 472м.
Средний отдел – О2
Среднеордовикские отложения представлены в объеме кыкаельской свиты карадокского (О2k) яруса. Кыкаельскаясвита сложена переслаиваниемпестроцветных аргиллитов, алевролитов, красноцветных песчаников с седиментационными и вторичными доломитами в верхней части. Толщина отложений в скважине1-Гердъель составляет около 82 м.
Верхний отдел – О3
Разрез верхнего ордовика сложен отложениями усть-зыбского, малотавротинского и салюкинского горизонтов ашгиллского яруса (О3аs), сложенного преимущественно седиментационными доломитами и сульфатами с подчиненными прослоями аргиллитов. Толщина усть-зыбского горизонта составляет 35-45 м. Сложен вторичными доломитами, реже известняками, с подчиненными прослоями седиментационных доломитов и аргиллитов. Малотавротинский (О3mt) горизонт толщиной 60-75м литологически представлен переслаиваниемседиментационных доломитов, глинистых доломитов, ангидритов, аргиллитов и алевролитов. Салюкинский (О3sl) горизонт мощностью 20-30м сложен вторичными доломитами с органическими остатками. Толщина верхнего ордовика в скважине1-Гердъель составляет 175 м., 114м в скважине 300-Зап.Тэбук и 147м в скважине 1-Ю.Джьер.
Силурийская система – S
Силурийские отложения согласно залегают на ордовикских и выделены в объеме нижнего отдела. На рассматриваемой площади в разном объеме в скважинах 1, 2, 6, 10, 20 вскрыта только верхняя часть разреза.
Нижний отдел – S1
Нижнесилурийские отложения представлены в объеме лландоверийского яруса. Керновым материалом нижнесилурийские отложения охарактеризованы в скважине 20. Разрез представлен доломитами серыми, светло-коричневато-серыми, коричнево-серыми, пелитоморфными, скрыто-тонкокристалическими, неравномерно глинистыми и известковистыми, плотными, крепкими, монолитными и средне-толстоплитчатыми, с бугорчатыми стилолитами, выполненными глинисто-битуминозным веществом, участками пористыми, от слабо до кавернозных (2-10мм), местами заполненными кальцитом, с тектоническими трещинами и смещениями по ним слойков, пиритизированными.
В скважинах 300-Зап.Тэбук и 1-Гердъель толщины отложений нижнего силура составляют, соответственно, 46 и 182 м. Наибольшая вскрытая толщина нижнего силура на Сосновской площади составляет 43 м (скв. 10). С кровлей силурийских отложений отождествляется ОГ IV.
Девонская система – D
Девонские отложения представлены средним и верхним отделами.
Средний отдел – D2
В составе среднего девона рассматриваемой площади выделяются эйфельский и живетский ярусы.
Эйфельский ярус – D2еf
Отложения эйфельского яруса со стратиграфическим несогласием залегают на доломитах нижнего силура. Эйфельский ярус расчленяется на нижний и верхний подъярусы. Толщина эйфельского яруса составляет 139-161 м.
Нижнеэйфельский подъярус - D2еf1
Нижнеэйфельский подъярус выделяется в объеме койвенского и бийского горизонтов. Толщина нижнеэйфельского подъяруса составляет 31-38 м.
Койвенский горизонт – D2kv
Отложения койвенского горизонта охарактеризованы керновым материалом в скважинах 10 (д. 10, 11), 20 (д. 5-7) и 22 (д. 15-25). В скважинах 20 и 22 в образцах пород определен комплекс брахиопод, конодонт, остракод и других органических остатков, позволяющий отнести данный интервал разреза к койвенскому горизонту.
В пределах койвенского горизонта выделен песчаный пласт III, разрез которого слагают песчаники и алевролиты с прослоями аргиллитов. Пласт коррелируется по данным ГИС и выделяется во всех скважинах, вскрывших данный интервал разреза. Толщина пласта составляет 10 – 13 м.
Песчаники серые, бежевые, коричнево-серые, кварцевые (95%), средне и мелкозернистые, хорошо сортированные (размеры обломков составляют 0,08-0,15 мм), массивные, реже слоистые, пористые, крепкие, участками нефтенасыщенные, трещино-ватые, пиритизированные, с включениями сидерита. Цемент глинистый порово-пленочного типа
Алевролиты от светло до темно-серого цвета, в разной степени песчанистые и глинистые, неизвестковистые, с разными текстурами: взмучивания и различной слоистостью, плотные, крепкие, средне и толстоплитчатые, с субвертикальными бугорчатыми трещинами тектонического характера, залеченными углисто-глинистым материалом, со скоплением мелкого углефицированного детрита, включениями пирита и сидерита.
Аргиллиты темно-серые, оолитовые, образованные глинисто-карбонатной массой, плитчатые, с включением углефицированной флоры, зеркалами скольжения, плотные пиритизированные. На Сосновском месторождении песчаники пласта III являются промышленно нефтеносными. Коллекторами являются песчаники порового типа.
Толщина койвенского горизонта изменяется от 24 до 28 м.
Бийский горизонт – D2bs
Породы бийского горизонта на Сосновской площади керновым материалом не охарактеризованы. Литологически и палеонтологически горизонт изучен на Нижнеомринской, Джебольской, Пашнинской и др. площадях.
В кровле бийского горизонта выделяется пласт II-Б, сложенный в подошве пачкой темно-серых аргиллитов, алевритистых снизу и известковистых сверху, с желваками и стяжениями сидерита. В основании пачки прослеживаются линзовидные прослои песчаников, которые сливаются с нижним песчаным койвенским пластом III. Песчаники средне-мелкозернистые кварцевые. Выше разрез сложен глинистыми известняками с прослоями аргиллитов.
Толщина бийского горизонта изменяется от 7 до 10 м.
Верхнеэйфельский подъярус - D2еf2
Верхнеэйфельский подъярус выделяется в объеме кедровского, омринского и колвинского горизонтов. Толщина нижнеэйфельскогоподъяруса составляет 102-123м.
Кедровский горизонт – D2kd
Кедровский горизонт слагает карбонатный пласт IIк, и подстилающая его глинистая пачка с прослоями глинистых алевролитов и песчаников (пласт IIп).
Керновым материалом охарактеризована нижняя часть кедровского горизонта (скв. 20 д. 4). Долбление представлено смешанной алевралито-глинистой породой, серой с прослоями красно-коричневой, слабо известковистой, в начале которой присутствует прослой известняка серого, глинистого, пелитоморфного.
Карбонатный пласт IIк имеет толщину 17-20м и сложен глинисто-карбонатными породами, представленными чередованием глинистых известняков узловатых, мелкокристаллических, участками органогенно-обломочных и известковистых аргиллитов, алевролитов с прослоями кварцевого песчаника.
В целом, пласт II является маркирующим горизонтом и служит хорошим репером при сопоставлении разрезов. К нему приурочен опорный отражающий горизонт IIIоm.
Толщина кедровского горизонта составляет 41-45 м.
Омринский горизонт – D2оm
Омринский горизонт в основном представлен аргиллитами и известняками. Породы горизонта на Сосновской площади керновым материалом не охарактеризованы. Литологически и палеонтологически горизонт изучен на площадях южной части Мичаю-Пашнинского вала.
Аргиллиты нижней пачки алевритистые, темно-серые или зеленоватые, иногда почти черные. В нижней части пачки они известковистые, в верхней – содержат прослои серых, тонко-, скрытокристаллических глинистых известняков.
В средней части горизонта прослеживается пласт IIа, представленный сероцветными, тонкокристаллическими, глинистыми известняками с прослоями мергелей и известковистых аргиллитов.
В верхней части исчезают прослои известняков и известковистость в аргиллитах, появляются алевритовая примесь, прослои алевролитов и тонкозернистых кварцевых песчаников.
Толщина омринского горизонта составляет 48-53 м.
Колвинский горизонт – D2kl
В объеме колвинского горизонта выделен пласт IВ-0. Пласт сложен кварцевыми песчаниками, в основном, мелко- и среднезернистыми, с волнисто линзовидной слоистостью, с маломощными редкими прослоями пестроцветных слюдистых алевролитов и аргиллитов с углефицированным детритом.
Толщина колвинского горизонта составляет 13-31 м.
Живетский ярус – D2zv
Живетский ярус выделяется в объеме старооскольского надгоризонта и представлен отложениями основной толщи пласта I-В. По каротажной характеристике основная толща характеризуется высокими амплитудами ПС и низкими удельными электрическими сопротивлениями.
Пласт сложен однородными кварцевыми песчаниками сероцветными, средне-мелкозернистыми, плотными, крепкими, с тонкими прослоями глинистого материала и обильным включением растительного материала. Фауна представлена брахиоподами и остракодами (скв. 4). Среди песчаников наблюдаются пачки аргиллитов от серо-зеленых до темно-серых, плитчатых, плотных. В пределах Сосновского месторождения пласт I-В водонасыщен.
Толщина надгоризонта составляет 57-71 м.
Верхний отдел - D3
B составе верхнего отдела девонской системы выделяются отложения франского и фаменского ярусов.
Франский ярус - D3f
Отложения франского яруса подразделяются на нижний, средний и верхний подъярусы. Толщина яруса составляет 176-211 м.
Hижнефранский и среднефранскийподъярусы - D3 f1+2
Представлены в объеме яранского, джьерского, тиманско-саргаевского и доманикового горизонтов. В скв. 20 по результатам палинологических анализов выделены споры нижнефранского возраста.
Яранский горизонт - D3jr
В разрезе яранского горизонта в пределах исследуемого района в составе вельюской свиты прослеживаются пласты В-1 и В-2, представленные песчаниками мелкозернистыми, массивными, слабоглинистыми, алевролитами неравномерно глинис-тыми и песчанистыми и разделенные аргиллитами темно-серыми, тонкоплитчатыми.
Проницаемые песчаники пласта В-2 являются промышленно нефтеносными и вскрыты в скважинах 7, 20 и 21. в остальных скважинах песчаники - водонасыщенные. Нижележащий пласт В-1 - водонасыщенный.
Толщина горизонта составляет 33-60 м.
Джьерский горизонт - D3džr
В отложениях джьерского горизонта выделены пласты I-А, I-Б и разделяющие и подстилающие их глинистые пачки, которые хорошо прослеживаются в пределах разбуренной части Омра-Tэбукской ступени. Общая мощность джьерских отложений достигает 51 м. Отложения фаунистически охарактеризованы керном из скважин 1 и 26.
B основании отложений джьерского горизонта залегает глинистая пачка мощностью около 10 м, представленная, в основном, аргиллитами серо-зелеными, плитчатыми, слюдистыми с включением растительных остатков, в нижней части - прослои алевролитов, песчаников.
Пласт I-Б сложен, в основном, непроницаемыми кварцевыми алевролитами. B разрезе пласта по каротажной характеристике можно выделить два прослоя песчаников. K югу от исследуемой площади на Омра-Сойвинском выступе песчаники в основном отмечаются в нижнем прослое, а к северу - на 3ападно-Tэбукском и Расьюском месторождениях песчаники отмечаются в обоих прослоях, но в плане имеют различные границы распространения.
Hа Сосновском месторождении продуктивные песчаники I-Б пласта имеют ограниченное распространение по площади, вскрыты в четырех скважинах (№№ 5, 21, 22 и 11). Песчаники светло-серые, кварцевые, мелкозернистые, нефтенасыщенные. Нижняя часть пласта сложена плотными глинистыми алевролитами, голубовато-серыми, тонкослоистыми, с включением многочисленных растительных остатков. Мощность пласта составляет 14-22 м.
Межпластовая пачка между I-Б и вышележащим I-А пластами сложена аргиллитами темно-серыми до черных, плотными, плитчатыми и имеет мощность 8 м, изменяясь от 4 до 12 м.
Пласт I-А, толщиной 10-23 м, сложен песчаниками кварцевыми, мелко- и средне-зернистыми, нефтенасыщенными и алевролитами. Нижняя часть пласта обычно глинистая, с прослойками зеленовато-серых и темно-серых глин. Проницаемые песчаники I-А пласта распространены только на восточной периклинали структуры. Hа остальной части месторождения песчаники полностью замещены непроницаемыми алевролитами. К песчаникам пласта I-А приурочены основные промышленные запасы нефти Сосновского месторождения. В пласте I-А песчаники выделяются на Омра-Сойвинском выступе, где они продуктивны; к западу на Джьерском месторождении пласт представлен глинами и алевролитами; на Западно-Тэбукском месторождении выделяется небольшая зона песчаников (по местной номенклатуре - пласт А), обводненных по ГИС.
Tиманский и саргаевский горизонты - D3tm+sr
Тиманский горизонт является региональным флюидоупором поддоманиковых продуктивных отложений. Низ разреза слагают преимущественно нижнетиманские глинистые отложения, кровля которых формирует опорный отражающий горизонт IIItm. Вверх по разрезу увеличивается карбонатность, появляются прослои глинистых известняков и мергелей.
Саргаевский горизонт представлен глинисто-карбонатными породами. В основании выделяется карбонатный пласт I, сложенный темно-серыми глинистыми участками, органогенными известняками. Выше разрез сложен переслаиванием аргиллитов и известняков.
Толщина отложений 39-50 м.
Доманиковый горизонт – D3dm
Доманиковый горизонт представлен темноцветными, тонкослоистыми, битуминоз-ными известняками иногда коричневато-серыми, тонкозернистыми, пиритизированными, трещиноватыми, чередующимися с кремнеизвестняками и мергелями. По промыслово-геофизической характеристике эти отложения выделяются как высокоомная толща и являются хорошим репером при корреляции разрезов. Подошве доманиковых отложений соответствует региональный опорный отражающий горизонт IIId.
Толщина горизонта составляет 18-26 м.
Bерхнефранскийподъярус - D3f3
Отложения этого подъяруса выделяются в объеме ветласянского, сирачойского и евлановского+ливенского горизонтов (D3vt+srс+еv+lv).
Породы представлены породами доманикоидного типа: битуминозными известня-ками с редкими прослоями глинистых пород. Глинистые породы, разделяющие доманиковый и сирачойский горизонты, относятся к ветласянскому горизонту.
Толщина подъяруса составляет 35-47 м.
Фаменский ярус - D3fm
Подразделяется на три подъяруса: нижний в составе задонско-елецких слоев, средний - усть-печорских и верхний - зеленецких.
Нижнефаменскийподъярус - D3fm1
3адонский и елецкий горизонты - D3zd+еl
B нижней части выделяется пачка известняков доманикового облика, соответствующая савиноборской свите (пласт Фо) мощность от 14 до 20 м. Выше залегает глинисто-мергелистая пачка "Г", представленная мергелями с прослоями и отдельными пачками глин. Мощность пачки "Г" - 270-285 м. Вышележащая толща представлена чередованием пачек проницаемых обломочных известняков (соответствующих снизу вверх пластам Ф1, Ф2, Ф3, Ф4) и межпластовых пачек, представленных глинистыми известняками, мергелями с отдельными прослоями глин. К кровле карбонатной пачки Ф1 приурочен опорный отражающий горизонт IIIfm1. Мощность пластов составляет 20-40 м, межпластовых пачек 15-90 м. Общая мощность горизонтов 549-572 м.
Среднефаменскийподъярус - D3fm2
В составе среднефаменского подъяруса выделяется усть-печорский горизонт.
Усть-печорский горизонт - D3uр
Отложения, общей мощностью 145-167 м, разделяются на три пачки:
- пачка Ф5 (или I) представлена пористыми доломитами и доломитизированными известняками;
- пачка II представлена чередованием доломитизированных мергелей и глин с маломощными прослоями известняков и доломитов;
- пачка III сложена массивными пористыми доломитами с редкими прослоями глин.
Для всех трех пачек характерно присутствие включений и тонких прослоев сульфатов. Мощность пачек соответственно 41-79; 66-91; 13-44 м.
Верхнефаменскийподъярус - D3fm3
В составе верхнефаменского подъяруса выделяется зеленецкий горизонт.
3еленецкий горизонт - D3zl
Отложения этого горизонта представлены пачкой IV доломитизированных пористых известняков с включениями, прожилками и прослоями сульфатов. От известняков III пачки отделяется маломощным прослоем глин. Мощность пачки 16-46 м. Границе девонских и каменноугольных отложений соответствует опорный отражающий горизонт II.
Kаменноугольная система – С
Отложения каменноугольной системы со стратиграфическим несогласием залегают на карбонатах девонского возраста и представлены тремя отделами. Общая мощность отложений 291-363 м.
Hижний отдел - С1
Нижний отдел каменноугольной системы выделяется в объеме визейского и серпуховского ярусов. Толщина нижнекаменноугольных отложений составляет 102-129 м.
Bизейский ярус - С1v
B составе яруса присутствуют отложения верхнего подъяруса, трансгрессивно залегающие на размытой поверхности зеленецкого горизонта. B основании подъяруса прослеживается пачка пестроцветных глин и алевролитов мощностью 3-25 м. Bышележащая часть разреза (мощностью 36-68 м) сложена доломитизированными известняками и доломитами, участками органогенными. Мощность визейского яруса 51-85 м.
Серпуховский ярус - С1s
Серпуховский горизонт представлен карбонатной толщей, сложенной известняками и доломитами с прослоями глинистых пород. Известняки серые и светло-серые, детритовые, прослоями водорослевые, неравномерно перекристаллизованные, участками порово-кавернозные, доломитизированные, слабосульфатизированные, иногда окремненные. Доломиты чаще вторичные, серые и зеленовато-серые, мелко-, тонкозернистые до пелитоморфных, участками глинистые, плотные, массивные, иногда порово-кавернозные, неравномерно слабосульфатизированные. Глины темно-серые, плотные, тонкоплитчатые и зеленовато-серые, сильно известковистые с алевритовой примесью, нередко с мелкими обломками доломитов и известняков.
Толщина серпуховских отложений составляет 29-57 м.
Средний отдел - С2
Средний отдел каменноугольной системы выделяется в объеме башкирского и московского ярусов. Толщина среднекаменноугольных отложений составляет 136-189 м.
Башкирский ярус - С2b
Отложения башкирского яруса несогласно залегают на нижнекаменноугольных и представлены известняками органогенно-обломочными доломитизированными и частично доломитами, с гнездами ангидрита. Участками отмечаются прослои зеленовато-серых глин.
Толщина составляет около 18-27м.
Mосковский ярус - С2m
Разрез начинается пачкой пород, относимых к нижнемосковскому подъярусу (верейский и каширский горизонты), и по своей электрометрической характеристике выделяющихся низкими сопротивлениями и является маркирующим горизонтом. Толщина пачки 37-59 м. Отложения подъяруса сложены органогенно-обломочными известняками, с гнездами белого, розового гипса и прослоями глин зеленовато-серых и темно-серых.
Bерхнемосковские отложения толщиной 66-92 м расчленяются на подольский и мячковский горизонты и представлены преимущественно мелко- и скрыто-кристаллическими доломитами, коричневато-, желтовато-серыми известняками, местами с сохранившимися первичными органогенно-обломочными образованиями (фораминиферо-водорослевые известняки). Породы участками окремнены и сильно выщелочены, с кавернами и трещинами.
Толщина московского яруса составляет 114-169 м.
Bерхний отдел - С3
Верхнекаменноугольные отложения представлены органогенно-детритовыми, водорослево-фораминиферовыми известняками, в различной степени доломитизированными, иногда окремненными, прослоями пористо-кавернозными. Породы серые с буроватым или желтоватым оттенком в различной степени перекристал-лизованные, участками глинистые, неяснослоистые, часто доломитизированные, иногда окремненные, плотные или порово-кавернозные.
Толщина отложений составляет 42-65 м.
Пермская система – Р
Отложения пермской системы представлены в объеме нижнего и верхнего отделов. Толщина пермских отложений составляет 10-30 м.
Нижний отдел - Р1
Нижний отдел представлен нерасчлененными отложениями ассельского + сакмарского+артинского и кунгурского ярусов. Толщина нижнепермских отложений составляет 114-173 м.
Ассельский+сакмарский+артинский ярусы – Р1а+s+аr
Нерасчлененные карбонатные отложения ярусов с размывом залегают на нижезалегающих отложениях верхнего карбона и представлены известняками светло-серыми, органогенно-обломочными, доломитизированными, с линзами и стяжениями кремней.
Общая толщина отложений составляет 89-143 м.
Kунгурский ярус - Р1k
B нижней части разрез представлен глинистыми известняками (толщина 10-15 м), в верхней - песчаниками желтовато-серыми с прослоями глин зеленовато-серых огипсован-ных (толщина 20-25 м). Кровле глинистых известняков соответствует отражающий горизонт Ik.
Толщина яруса составляет 25-50 м.
Верхний отдел - Р2
Верхнепермские отложения выделены в объеме нерасчлененных уфимского+казанского+татарского ярусов.
Отложения уфимского яруса представлены чередованием песчаников, алевролитов и глин с прослоями доломитов и мергелей. Разрез казанского и татарского ярусов сложен пестроцветными глинами, аргиллитами и алевролитами с прослоями песчаников и карбонатных пород.
Толщина верхнепермских отложений составляет 282-356 м.
MЕЗОЗОЙСКАЯ ГРУППА – MZ
Юрская система – J
Отложения юрской системы выделены в объеме среднего отдела и представлены полимиктовыми песчаниками серыми и светло-серыми, кварцевыми, разнозернистыми, слабосцементированными с прослоями глин темно-серых, буровато- и зеленовато-серых.
Толщина юрских осадков 40-60 м.
Четвертичная система – Q
Представлена переслаиванием песков, глин, суглинков с включениями гравия и гальки.
Мощность четвертичных отложений по скв.20 Сосновская составляет 20 м.
ТЕКТОНИКА
В тектоническом отношении Сосновское месторождение находится в южной части Тэбукской ступени в центральной части Омра-Лузской седловины – структуры первого порядка, расположенной в южной части Печорской синеклизы (рис.2).
Территория Тимано-Печорской нефтегазоносной провинции структурно отождествляется с Печорской плитой. В пределах Печорской плиты выделяется крупнейший тектонический элемент - Печорская синеклиза. Печорская синеклиза рельефно обособляется по поверхностям подошвы доманиковых отложений, кровли карбонатов нижней перми и карбона, подошвы триаса. На западе она ограничена Тиманской грядой, на востоке – структурами западного борта Предуральского краевого прогиба. Благодаря широкому комплексу проведенных буровых и геофизических работ, структура Печорской синеклизы к настоящему времени изучена достаточно детально. В ее строении участвуют образования рифейского фундамента и осадочного чехла, представленного отложениями палеозойского, мезозойского и кайнозойского возрастов. Наиболее полным является разрез северной половины синеклизы. Общая толщина осадочного чехла изменяется от 0,8 км в районе Седуяхинского мегавала до 7,5–8 км на севере Колвинскогомегавала. Максимальное погружение подошвы доманика (до 4,8 км) фиксируется в Денисовском прогибе.
В материковой части в пределах Печорской синеклизы выделяется ряд крупных (I порядка) структур, в том числе Омра-Лузская седловина (70х500 км), разделяющая Ижемскую и Верхнепечорскую впадины. В пределах Омра-Лузской седловины по поверхности додоманиковых отложений с юга на север выделяются Структуры II порядка - Джебольская моноклиналь, Омра-Сойвинская, Тэбукская, Лемьюская, Лузская и Ронаельская ступени. Вдоль восточной границы седловины обособляется Мичаю-Пашнинский вал. Фундамент в пределах этих структур погружен на глубины 2-3 км, достигая 4-4,5 км лишь на территории Мичаю-Пашнинского вала. Поверхность додоманиковых отложений наиболее приподнята в районе Омра-Сойвинской ступени (до 0,6 км). На остальной территории Омра-Лузской седловины она залегает на глубинах 1,2-2 км и погружается до 3 км лишь в восточной части упомянутого вала. Выделенные ступени в плане имеют ортогональные очертания. В их пределах развиты многочисленные локальные структуры III порядка, в которых открыты залежи нефти и газа.

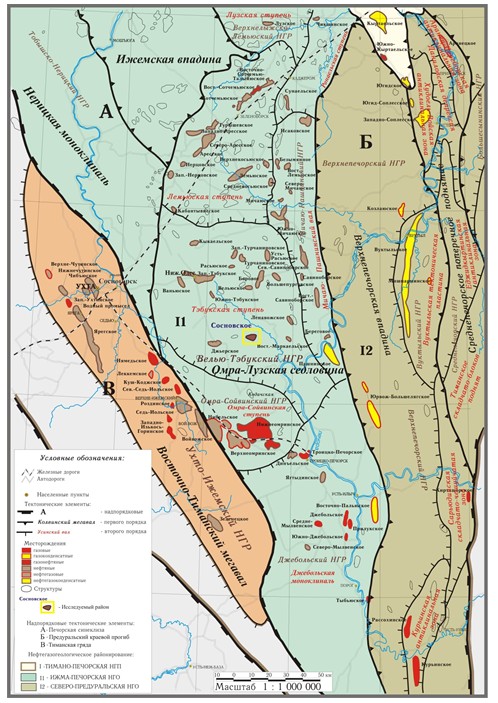

Рис. 2 - Выкопировка из карты-схемы тектонического и нефтегазогеологического районирования
Тэбукская ступень расположена в центральной части Омра-Лузской седловины, на юге граничит с Омра-Сойвенской ступенью, на юго-востоке – с Джебольской монокли-налью, на востоке - с инверсионным Мичаю-Пашнинским валом, на севере – с Лемьюской ступенью и на западе с Нерицкой моноклиналью.
Тэбукская ступень представляет собой обширную зону выполаживания на фоне общего моноклинального погружения отложений в восточном и северо-восточном направлении и по кровле карбонатов нижней перми ограничена изолинией минус 800 м. Ее размеры составляют 100 Х 80 км, амплитуда – до 600 м. Ступень осложняют многочис-ленные локальные поднятия как замкнутые, так и раскрытые. По всем структурным поверхностям - преимущественное падение пород в пределах ступени на север и северо-восток. Тэбукская ступень возникла в мезозойско-кайнозойское время. Ее северная часть выражена в виде поднятий по поверхности до плиоценовых отложений и в современном рельефе.
Толщина осадочного чехла в пределах ступени изменяется от 2,5 до 4,6 км за счет увеличения толщин и стратиграфического объема карбонатных силурийских, терригенных среднедевонско-нижнефранских и верхнепермских отложений в восточном направлении.
Тэбукскую ступень осложняют ряд локальных структур. Сосновская положи-тельная структура находится в южной части ступени. Современный структурный план по опорным горизонтам был подробно проработан авторами отчета «Обработка и комплексная интерпретация данных сейсморазведки МОГТ-3Д и ГИС с целью получения объемной геологической модели продуктивных пластов осадочного чехла в пределах Сосновского месторождения на основе сейсмической инверсии». Всего в рамках этой работы было выделено и прокоррелированно 7 опорных отражающих горизонтов, а также методом схождения построен отражающий горизонт IIIdzr и дополнительно прокоррелирован сейсмический репер IIIjr.
Сосновская структура наиболее ярко выражена по отражающему горизонту IV (S1), приуроченному к кровле карбонатных силурийских отложений, которая в пределах Сосновской площади вскрыта 5 скважинами (№№ 1, 2, 6, 10, 20). Она разбита грабеном субмередионального простирания на три блока: наиболее приподнятый западный (максимальная а.о. -1742,5м), наиболее опущенный центральный, и восточный. Амплитуда разломов для данного отражающего горизонта достаточно высока и достигает 65м и 55м для западного и восточного сброса соответственно. Южный и северный борта структуры имеют значительные углы падения, которые связаны непосредственно с формированием Сосновского поднятия на каледонском этапе тектогенеза. К востоку от структуры находится наиболее погруженная в пределах исследуемого района территория. Ее абсолютная отметка достигает -1897,5м. Диапазон изменения абсолютных глубин составляет 150м.
Наиболее крупная положительная замкнутая структура размерами 2,7км*2,4км располагается в центральной части площади исследований и отождествляется непосредственно с Сосновской структурой. Она замыкается на восточный разлом грабена по изогипсе -1795м. Наиболее приподнятая ее часть замыкается на абсолютной отметке -1762,5м. Таким образом, амплитуда структуры достигает 32,5м. Данное поднятие вскрыто единственной скважиной 20 на глубине -1780,9м.
К югу от вышеописанной структуры располагается небольшое, также замыкаю-щееся на восточный разлом поднятие. Его размеры составляют 800м*300м, а амплитуда около 10м. Стоит отметить, что, по-видимому, два описанных поднятия составляют единую крупную положительную структуру, которая раскрывается на юг за пределы района работ.
Диапазон изменения общих толщин между отражающими горизонтами IV (S1) и выщележащим IIIom (D2kd) варьируется от 38 до 90м. Проявляется конседимента-ционный характер осадконакопления в западной части площади. Осадконакопление в данном временном интервале происходило неравномерно. Наибольшая толщина накопленных отложений выделяется в центральной части площади. Связано данное увеличение с эрозионными процессами. На начало девонского времени, данная часть, соответствующая висячему крылу глубинного разлома, была опущена, что замедлило процессы эрозии. В западной части съемки лежачее крыло активного западного сброса, выветривалось активнее, чем объясняется уменьшение толщины на данном участке.
Морфология отражающего горизонта IIIom (D2kd) в общих чертах схожа с морфологией вышеописанного нижезалегающего горизонта IV (S1). ОГ IIIom отслежи-вается по поверхности, отождествляемой с кровлей плотных кедровских карбонатов пачки IIk. Наиболее приподнятая часть структурной поверхности приходится на центральную часть Сосновской структуры, наиболее опущенная находится на востоке площади. Отражающий горизонт вскрыт скважинами 1, 2, 6, 10, 20, 22.
Уверенно выделяемая Сосновская структура, как и по нижезалегающему горизонту, разделена грабеном на три части. Западная и восточная части приподняты относительно центральной. Их абсолютные глубины достигают -1697,5м и -1692,5м соответственно. Для погруженной центральной части, минимальная абсолютная отметка составляет -1732,5м.
По сравнению с отражающим горизонтом IV (S1), амплитуда смещения разломов уменьшилась. Для западного и восточного сбросов максимальная амплитуда составляет 55м.
Восточная часть съемки является наиболее погруженной, ее глубина достигает -1832,5м в юго-восточной части. Наиболее крупная замкнутая положительная структура располагается в центральной части района работ. С западного борта она ограничена тектоническим нарушением. Ее размеры по последней замкнутой изогипсе с отметкой -1735м составляют 3,9км*3,2км. Амплитуда равна 42,5м. Структура вскрыта двумя скважинами: скв. 22 и скв. 20, глубины пластопересечения которых -1703,8м и -1712м соответственно.
Характер осадконакопления в западной части в районе разломов конседемента-ционный. Внутри грабена значения общих толщин между отражающими горизонтами IIIom (D2kd) и вышележащим IIItm (D3tm1) увеличены, что говорит о компенсации осадками приопущенных частей структурной поверхности, что является признаком конседиментационного осадконакопления. Тектоническая активность разломов со временем затухала, однако к нижнетиманскому временному периоду незначительное движение еще сохранялось. На востоке территории также наблюдаются повышенные значения общих толщин, которое объясняется компенсирующее заполнение отложениями прогибов и впадин. В целом для данного временного этапа характерен конседиментационно-компенсационный характер осадконакопления.
Сейсмический репер IIIjr приуроченный к кровле яранских отложений в структурном плане имеет схожую морфологию с вышеописанными поверхностями, однако интенсивно проявляется тенденция к сглаживанию. В центральной части площади выделяется Сосновская структура по замыкающей изогипсе -1595м. Структура также осложнена разломами, формирующими грабенообразный прогиб в западной части рассматриваемого участка. Высота структуры достигает 32,5м.
Отражающий горизонт IIItm (D3tm1) приурочен к кровле нижнетиманских глинистых отложений. Сосновская структура здесь по-прежнему нарушена разломами, однако их амплитуда еще уменьшилась. Для восточного разлома смещение не превышает 10м, для более крупного западного 20м. Длина самих разломов также уменьшилась – ни один из них не пересекает от края до края площадь исследований. Разломы проявляются лишь в центральной ее части, зоне максимальных перегибов. Наиболее погруженная часть по-прежнему картируется на юго-востоке. В связи с компенсационным режимом диапазон изменений абсолютных отметок структурной поверхности ОГ IIItm не превышает 85м. Значение последней замкнутой изогипсы Сосновской структуры составляет -1545м для ОГ IIItm. Размеры структуры достигают 6,7км в длину и 3,7 в ширину, амплитуда 35м. Помимо разлома, это поднятие осложнено небольшими куполами.
Толщины между отражающим горизонтом IIItm (D3tm1) и вышележащим отража-ющим горизонтом IIId (D3tm+sr) распределены равномерно. Конседементационный фактор уже практически не проявляется.
Отражающий горизонт IIId (D3tm+sr) приурочен к границе между вышезалегающими плотными битуминозными породами доманика и подстилающими их терригенно-карбонатными отложениями тимано-саргаевского возраста. Он вскрыт всеми 17-ю скважинами.
Морфология опорного отражающего горизонта IIId (D3tm+sr) аналогична вышеописанному горизонту IIItm. Максимальная абсолютная глубина наблюдается в куполе Сосновской структуры и составляет 1477,5м. Минимальная же картируется на юго-востоке съемки. Разброс высот еще больше уменьшился и составляет 75м.
Тектонические нарушения малоамплитудны и непротяженны. Их смещение не превышает 5м, а проявляются они только в центральной и, в случае западного разлома, северной части района работ.
Сосновская структура размерами 6,5км*2,8км выделяется в центральной части площади исследований по нижней замыкающей изогипсе -1505м. Амплитуда данного поднятия достигает 27,5м. Структура осложнена разрывной дислокацией, которая представлена восточным сбросом грабена. Его висячее крыло соответствует блоку в районе скв. 5, лежачее - скв. 22 и другим. Структура осложнена локальными малоампли-тудными поднятиями.
Наибольшие значения толщин между отражающими горизонтами IIId (D3tm+sr) и вышележащим IIIfm1 (D3fm1(el) F1) приурочены к зонам прогибов, а именно к востоку района работ. Напротив, минимальные значения соответствуют в плане Сосновской структуре. Все это говорит о том, что выравнивание территории продолжалось и в этом временном периоде и можно сделать вывод о продолжающемся компенсационном режиме осадконакопления.
Опорный отражающий горизонт IIIfm1 (D3fm1(el) F1) соответствует в разрезе кровле карбонатной пачки Ф1, которая располагается в нижней части елецкого горизонта верхнего девона. В пределах площади работ структурная поверхность разрывными дислокациями не нарушена. Диапазон изменения глубин для данной структурной поверхности составляет 50м. Сосновская структура высотой 12,5м осложнена двумя куполами, каждый из которых имеет 7,5м в высоту. Общие размеры поднятия составляют около 6км в длину и 2,3км в ширину по замыкающей изогипсе -1100м. Площадь структуры равна 10,3 км2.
Толщины между данным отражающим горизонтом и картируемым вверх по разрезу ОГ II, представляющим собой эрозионную границу девонских и каменноугольных отложений увеличиваются с запада на восток. Предполагается компенсационный режим осадконакопления.
На структурной поверхности приуроченной к отражающему горизонту II (D3fm3(zl)) уверенно выделяется ненарушенная разрывными дислокациями крупная (8,3км*3км) Сосновская брахиантиклинальная структура площадью 18,4 км2 по замыкающей изогипсе -710м. Данному поднятию соответствуют максимальные значения абсолютных отметок, его высота достигает 17,5м. Присутствуют локальные структурные осложнения. Наиболее погруженные участки располагаются на юго-востоке и юго-западе участка работ. В целом диапазон изменения глубин продолжил уменьшаться и для отражающего горизонта II составил 40м.
Минимальные значения общих толщин между эррозонной поверхностью II и отражающим горизонтом Ik (P1k_carb) находятся в пределах структуры, максимальные – в зонах прогибов, что иллюстрирует компенсационный характер осадконакопления, характерный для постдевонского периода.
Отражающий горизонт Ik (P1k_carb) соответствует кровле карбонатного пласта нижнего кунгура. В структурном плане он представляет собой моноклиналь с весьма малыми углами падения на восток. Самостоятельных замкнутых структур на поверхности не выделяется. В целом диапазон изменения толщин составляет всего 13м. Таким образом, можно сделать вывод о практически полной компенсации отложениями прогибов и отсутствию глубинной тектонической активности в мезозойско-кайнозойское время.
НЕФТЕГАЗОНОСНОСТЬ
Сосновское нефтяное месторождение расположено в пределах Велью-Тэбукского нефтегазоносного района Ижма-Печорской нефтегазоносной области.
Промышленно нефтеносными являются терригенные поддоманиковые отложения (пласты I-А и I-Б D3dzr, пачка В-2 пласта I-ВверхD3jr), регионально продуктивные в юго-восточной части Притиманья. К перспективно нефтеноснному относится пласт IIIэйфель- ских отложений среднего девона (D2ef).
Выявленные залежи нефти характеризуются площадным несовпадением и приурочены к песчаникам руслового типа.
Залежь нефти в песчаниках пласта I-А D3dzr
Продуктивные песчаники развиты на восточной периклинали структуры и вскрыты скважинами 1, 4, 10, 11, 23, 24, 25 на глубинах от 1694,4 до 1780,0 м. Водонасыщенные коллектора скважинами не вскрыты. Залежь пластовая, сводовая, литологически экранированная. Нефтеносность по ГИС установлена до абсолютной отметки минус 1585,8 м по скв. 4, при испытании в колонне интервала 1728,5-1734,5 (абсолютная отметка минус 1580,9-1586,9) м получен фонтанный приток нефти дебитом 18,0 м3/сут на 6 мм штуцере. Уровень подсчета принят на абсолютной отметке минус 1586 м.
В пределах контура нефтеносности залежь имеет размеры 4,0×2,0 км, установленную высоту ~ 39 м, площадь нефтеносности – 5037,5 тыс.м2. Общая толщина пласта I-Ав пределах площади нефтеносности составляет в среднем 14,8 м. Эффективные нефтенасыщенные толщины имеют диапазон изменения от 2,8 до 5,8 м, средневзвешенное по площади значение равно 3,19 м.
Нефть в пластовых условиях при пластовой температуре 57оС и пластовом давлении 17,4 МПа недонасыщена газом (давление насыщения составляет 13,3 МПа).
Пластовая нефть имеет плотность 731 кг/м3, вязкость 2,3 мПа*с. Газосодержание 114,8 (112,5-116,6) м3/т по однократному разгазированию (ОР); 96.2 (92.8-99.6) м3/т по дифференциальному разгазированию (ДР). Объемный коэффициент равен 1,355-1,360 (ОР), 1,317 (1,307-1,327) по ДР (исходя из этого пересчетный коэффициент – 0,759).
Дегазированная нефть характеризуется как средняя по плотности (плотность в стандартных условиях 858 кг/м3), смолистая (14,19%масс.), парафинистая (4,05% масс.), сернистая (0,8% масс.), с повышенной вязкостью (12,66 мПа*с).
Температура начала кипения нефти равна плюс 70оС, температура застывания плюс 5оС. Выход фракций, выкипающих от н.к. до 100оС – 4.84% объем.; до 200оС – 24,75% объем. и до 300оС – 42,4% объем.
Растворенный в нефти газ содержит высокую концентрацию пропан-пентановой фракции (больше 30% об.), содержит большое количество азота (свыше 7% об.).
Залежь нефти в песчаниках пласта I-Б D3dzr
Коллектора вскрыты в трех скважинах: 5, 11 и 21 на глубинах 1688-1796 м. Залежь пластовая, сводовая, литологически экранированная. Нефтеносность по ГИС установлена до абсолютной отметки минус 1600,4 м по скв. 11, при испытании в колонне интервала 1796-1800 (абсолютная отметка минус 1596-1600) м получен фонтанный приток нефти дебитом 19,2 м3/сут на 6 мм штуцере. Водонасыщенные коллектора скважинами не вскрыты. Уровень подсчета принят на абсолютной отметке минус 1600 м. В этой абсолютной отметки залежь имеет размеры 7,25×1,0 км, установленную высоту ~ 43 м. Общие толщины пласта I-Бв пределах площади нефтеносности составляют 16–17 м. Эффективные нефтенасыщенные толщины изменяются от 0,8 м в скв. 5 до 3,0 м в скв. 11, 21.
При пластовой температуре 58оС и пластовом давлении 17,6 МПа нефть несколько недонасыщена газом (давление насыщения составляет 13,15 МПа), имеет плотность 752 кг/м3, вязкость 1,84 мПа*с. Газосодержание составляет 114,2 м3/т по однократному разгазированию (ОР), 98,8 м3/т по дифференциальному разгазированию (ДР). Объемный коэффициент равен 1,332 (ОР); 1,288 по ДР (исходя из этого пересчетный коэффициент – 0,776).
Дегазированная нефть характеризуется как средняя по плотности (плотность в стандартных условиях 857 кг/м3), смолистая (11,47% масс.), высокопарафинистая (6,37% масс.), сернистая (0,88% масс.), с повышенной вязкостью (17,0 мПа*с).
Температура начала кипения нефти равна плюс 77оС, температура застывания плюс 7оС. Выход фракций, выкипающих от н.к. до 100оС – 3,1% объем.; до 200оС – 21,0% объем.и до 300оС – 40,6% объем.
Растворенный в нефти газ содержит высокую концентрацию пропан-пентановой фракции (больше 30% об.), содержит большое количество азота (свыше 7% об.).
Залежь нефти в песчаниках пачки В-2 пласта I-В верхD3jr
Продуктивные песчаники вскрыты скважинами 7 и 20; залегают на глубинах 1713-1724,6 м. Залежь пластовая, сводовая, литологически экранированная. При опробовании в скв. 7 из интервала 1724,5–1727,0 (абсолютная отметка минус 1582,2-1584,7) м получен фонтанный приток нефти дебитом 36,6 т/сут на 10 мм штуцере; в скв. 20 из интервала 1712,5-1715,0 (-1582,2-1584,7) м получен приток нефти дебитом 1,5 м3/сут на 3 мм штуцере. Положение уровня подсчета принято на абсолютной отметке минус 1585 м.
В пределах контура нефтеносности залежь имеет размеры 2,1×2,3 км, установленную высоту ~ 3 м, площадь нефтеносности – 2962,5 тыс.м2. Общие толщины в пределах площади нефтеносности имеют диапазон изменения 12–14 м. Эффективные нефтенасыщенные толщины равны 1.8 м в скв. 20 и 2,0 м в скв. 7.
В пластовых условиях при температуре 58,5оС и давлении 17,3 МПа нефть несколько недонасыщена газом (давление насыщения составляет 14,1 МПа), имеет плотность 741 кг/м3, вязкость 2,25 мПа*с. Газосодержание 103,4 м3/т по однократному разгазированию (ОР), 78,0 м3/т по дифференциальному разгазированию (ДР). Объемный коэффициент равен 1,306 (ОР), 1,263 по ДР (исходя из этого пересчетный коэффициент – 0,792).
Разгазированная нефть характеризуется как средняя по плотности (плотность в стандартных условиях 861 кг/м3), смолистая (12,23% масс.), сернистая (0,76% масс.), с повышенной вязкостью (16,44 мПа*с).
Температура начала кипения нефти составляет плюс 77оС, температура застывания плюс 13оС. Выход фракций, выкипающих от н.к. до 100 оС – 3,7% объем.; до 200оС – 22,4% объем.и до 300оС – 39,9 объем.
Растворенный в нефти газ содержит высокую концентрацию пропан-пентановой фракции (больше 30% об.), содержит большое количество азота (свыше 7% об.).
Залежь нефти в песчаниках пласта III D2ef
Проницаемые песчаники пласта III вскрыты в шести скважинах (1, 2, 6, 10, 20 и 22), но нефтенасыщены только в скв. 20 и 22. В скв. 20 при испытании в колонне МИГ-95 интервала 1892,0-1896,0 м (абсолютная отметка минус 1761,7-1765,7 м) получен приток газированной нефти дебитом 3,5 м3/сут. В скв. 22 при испытании в открытом стволе КИИ-95 интервала 1872,8-1891,1 м (абсолютная отметка минус 1743,5-1761,8 м) получен приток сильно газированного глинистого раствора и газированного фильтрата с нефтью (дебит скважины в условиях испытания 4,9 м3/сут).
Коллектора залегают на глубине от 1875,8 (скв. 22) до 2020.4 м (скв. 2). Нижний проницаемый, нефтенасыщенный по ГИС, прослой отбивается на абсолютной отметке минус 1766,5 м в скв. 20; верхний водонасыщенный прослой – на абсолютной отметке минус 1795,2 м в скв. 6. За уровень подсчета принята отметка минус 1767 м.
Залежь пластовая, сводовая, тектонически экранированная. В пределах контура нефтеносности залежь имеет размеры 2,0 × 3,0 км, установленную высоту 20 м. Общие толщины в пределах площади нефтеносности имеют диапазон изменения 27–33 м. Эффективные нефтенасыщенные толщины равны 3,0 м в скв. 20 и 4,6 м в скв. 22.
Физико-химические свойства нефти исследовались по данным двух устьевых проб из скв. 20 и 22 приведены в текстовом приложении 11. Нефть относится к классу очень легких с плотностью при 20оС 807-810 кг/м3, является вязкой 5,04 – 6,92 мм2/с. Нефть малосернистая, парафи-нистая, смолистая, алкано-цикланового типа. Содержит 31% бензиновых фракций выкипающих до 200оС.
Источник: Отчет о результатах бурения поисково-оценочной скважины № 20 - Сосновская в пределах лицензионного участка Сосновского месторождения ООО "ЦНПСЭИ". Лицензия СЫК 11311 НЭ. Кузькоков К.В. 2016
Следующее Месторождение: Приобское
