Класс Месторождения:
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность:
Стадия разработки: Доразведка
Год открытия: 1989
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 918.9 км²
Тымпучиканское месторождение
Тымпучиканское месторождение расположено на территории Ленского района Республики Саха (Якутия) и Катангского района Иркутской области в 300 км юго-западнее г. Ленска.
В географическом отношении площадь работ находится в пределах Лено- Вилюйской низменности Средне-Сибирского плоскогорья. Рельеф местности представляет собой холмисто-грядовую поверхность с абсолютными отметками 300 - 500 м и преобладающим северо-восточным простиранием основных рельефных форм.
Оператором на месторождении является ООО «Газпромнефть-Ангара» по лицензиям ЯКУ №02668 НЭ от 19.05.2008 г. на период до 1.11.2025 г. и ИРК №02567 HP от 02.07.2008 г. выданной ООО «Газпромнефть-Ангара» на период до 22.11.2032 г.
Литолого-стратиграфическая характеристика района
По данным глубоких скважин, пробуренных в пределах Вакунайского и Тымпучиканского лицензионных участков и на близлежащих Игнялинском, Верхнечонском и Талаканском месторождениях, а также по результатам геофизичееких иеследований и геологической съемки масштаба 1:200 ООО и 1:500 ООО установлено, что в геологическом строении территории принимают участие образования трёх структурнотектонических этажей, характеризующих определенные этапы её развития. Они отделены друг от друга региональными перерывами и угловыми несогласиями. Нижний этаж - кристаллический фундамент характеризует доплатформенный этап развития, средний этаж - домезозойские осадочные образования характеризует платформенный этап развития и верхний этаж - мезо-кайнозойские образования характеризует этап формирования наложенных впадин и прогибов. Слагают геологичеекие разрезы вьщеляемых этажей отложения протерозойекого, палеозойского, мезозойско- кайнозойского и четвертичного возраета (Рис.1).

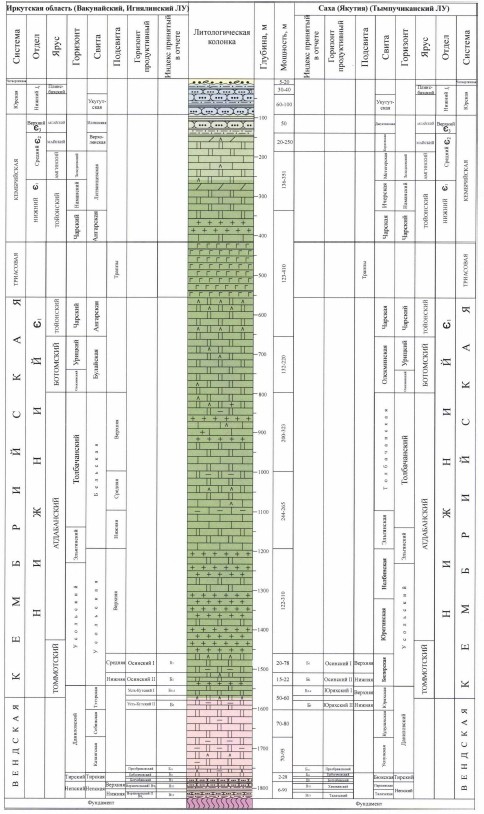

Рис. 1. Сводная стратиграфическая колонка подсолевой толщи
АРХЕИ-НИЖНИИ протерозой
Породы архея-нижнего протерозоя образуют кристаллический фундамент. Они представлены интрузивными образованиями: гранитами, гранито-гнейсами,
гранодиоритами. Иногда в верхней своей части породы кристаллического фундамента значительно выветрелые, разуплотнённые. На Вакунайском лицензионном участке в разведочной скважине Вакунайская №13 над фундаментом вскрыто 57 м молассовых отложений, представленных переслаиванием гравелитов, галечников и мелкозернистых песчаников. В пределах Тымпучиканского лицензионного участка подобные отложения предшествующими исследователями вьщелены в талаканскую свиту рифея, они вскрыты только скважинами Верхнечонская №95 и №96 мощностью 70 и 50 метров соответственно.
Наиболее погружен кристаллический фундамент на севере, так в пределах Вакунайского ЛУ, в скважине Могдинская №2 он залегает на глубине 1887 метров (а.о.-1521,5метров). Наиболее приподнятой является центральная часть изучаемой территории в районе скважин Верхнечонские №128, №47 на глубинах 1670 - 1710 метров (а.о. - 1250 -1240 метров).
ВЕРХНИЙ ДОКЕМБРИЙ - НИЖНИЙ ПАЛЕОЗОЙ
Породы этого возрастного интервала, относящиеся к среднему этажу, знаменующему платформенный этап развития, можно разделить на три толщи: подсолевую, галогенно-карбонатную (соленосную) и надсолевую. Ниже приведена литолого-стратиграфическая характеристика каждой из них.
ВЕНДСКАЯ СИСТЕМА
Подсолевая толща объединяет терригенно-карбонатные отложения венда- нижнего кембрия, представленные талахской, паршинской, бюкской, успунской, кудулахской и юряхской свитами, согласно утвержденной МСК (1988год) стратиграфической схемы.
Граница между вендскими и нижнекембрийскими отложениями до сих пор не определена и условно проводится в верхней части даниловского горизонта внутри юряхской свиты.
Голоэсская свята залегает на поверхности кристаллического фундамента. В нижней части под свиты, на породах кристаллического фундамента залегает пласт В13, для территории Вакунайского и Тымпучиканского ЛУ горизонт ВЧ2, в пределах Тымпучиканского ЛУ талахский горизонт. Пласт В13 представлен песчаниками полевошпато-кварцевыми мелкозернистыми в верхних прослоях, среднекрупнозернистыми до гравелитистых в основании. В основании пласта встречаются прослои гравелитов кварц-полевошпатовых, хорошо окатанных, рыхлых на глинистом цементе. Мощность пласта В13 меняется от 0 метров в центральной и северной частях Вакунайского участка до 15 метров на юго-востоке Игнялинского ЛУ. В направлении Предпатомского прогиба наблюдается региональное увеличение мощности пласта В13. Верхняя часть нижненепской подсвиты представлена аргиллито-алевролитой пачкой, иногда с прослоями песчаников.
Талахская свита имеет, так же как и нижняя, двучленное строение. Нижняя часть - песчаники пласта В10 - хамакинский горизонт. Пласт В10 представлен песчаниками кварцевыми и полевошпато-кварцевыми серыми, темно-серыми, чаще всего мелко-среднезернистыми. Вверх по разрезу размер зёрен обычно уменьшается, появляются тонкослоистые аргиллиты, алевролиты, переходящие в глинистые тонкозернистые песчаники и слои глинистых пород. В пределах Вакунайского ЛУ пласт В10 распространен ограниченно, присутствуя только в восточной и южной части. В пределах Тымпучиканского ЛУ пласт В10 имеет повсеместное распространение и увеличивает свою мощность в юго-восточном направлении. Мощность пласта В10 меняется от 0 метров до 35 метров.
Толохская свита имеет минимальную толщину на севере Вакунайского ЛУ в районе скважины Могдинская №2 (около 6 метров). Максимальная мощность отмечается на востоке Тымпучиканского ЛУ (в скважине Тымпучиканская №254-07) до 80 метров.
Терригенные отложения непской (талахской) свиты со стратиграфическим перерьшом перекрываются маломощными карбонатными породами Рижской свить/. Свита сложена переслаиванием доломитов, доломито-ангидритов часто глинистых серых, зеленовано-серых. Толщина свиты от 2 до 20 - 28 метров, на севере Вакунайского ЛУ в районе скважины Могдинская №2. В пределах Тымпучиканского ЛУ мощность свиты составляет от 6 до 9 метров.
Вьппе по разрезу отложения тирской (бюкской) свиты согласно сменяются сульфатно-карбонатными породами даниловского горизон/на, в объеме которого вьщелены катангская, собинская и тэтэрская свиты на территории Вакунайского ЛУ, а на Тымпучиканском ЛУ, соответственно, успунская, кудулахская и юряхская. Общая мощность отложений - 179-230 м.
Успунская свита, несогласно залегающая на подстилающих породах бюкской свиты, представлена переслаиванием серых, тёмно-серых, иногда зеленоватых доломитов, глинистых доломитов с ангидрито-доломитами, реже ангидритами. Мощность свиты 70- 95м. В её основании выделен преображенский нефтегазоносный горизонт (Б12) мощностью от 13 до 30 м. Горизонт представлен микрофитолитовыми доломитами, иногда с прослоями глинистых доломитов. Доломиты серые, тёмно-серые, кавернозные, встречаются стилолитовые швы.
Породы успунской свиты согласно перекрываются отложениями кудулахской свиты. Свита представлена серыми доломитами с прослоями глинистых и органогенных доломитов, доломито-ангидритов, ангидритов. Кудулахская свита довольно выдержана по мощности - в пределах изучаемой территории ее толщина изменяется от 70 до 80 метров.
ВЕНДСКО-КЕМБРИЙСКАЯ СИСТЕМА
Кудулахская свита согласно перекрывается юряхской свитой нерасчлененного венда и (или) кембрия. Юряхская свита по литологическим особенностям разделяется на две подсвиты. Нижняя сложена известняками, доломитами серыми, светло-серыми, тёмно-серыми, коричневато-серыми с включениями ангидрита, в нижней части встречаются тонкие прослои глинистых доломитов. Верхняя сложена доломитами с пропластками глинистого, участками ангидритизированного известняка и прослоями мергелей, аргиллитов, часто доломитизированных, переходящих в доломиты глинистые. Доломиты иногда засолонённые, кавернозные, трещиноватые.
В полном объёме свиты выделяется юряхский нефтегазоносный горизонт, который делится на два нефтегазоносных пласта и соответствуют подсвитам юряхской свиты. Пласт Б5 соответствует нижнее-юряхской подсвите, в пределах Вакунайского ЛУ имеет название нижне-усть-кутский горизонт, а на территории Тымпучиканского ЛУ называется юряхский-П горизонт. Пласт БЗ-4 соответствует верхнее-юряхской подсвите, который в пределах Вакунайского ЛУ имеет название верхне-усть-кутский горизонт, а на территории Тымпучиканского ЛУ называется юряхский-1 горизонт. Пласты БЗ-4 и Б5, как и подсвиты, разделены между собой маломощной глинистой, доломито-ангидритовой, реже ангидритовой, перемычкой. Общая мощность свиты от 50 до 60 метров. Пласты Б5 и БЗ-4 имеют повсеместное распространение по площади и очень выдержаны, их мощность меняется незначительно; так толщина пласта Б5 изменяется от 15 до 25 метров, а пласта БЗ-4 от 25 до 30 метров.
КЕМБРИЙСКАЯ СИСТЕМА
Галогенно-карбонатная (соленосная) толща представлена отложениями нижнего кембрия, к которым относятся галогенно-сульфатно-карбонатные породы билирской, юрегинской, нелбинской, эльгянской и толбочанской свит в пределах Тымпучиканского ЛУ. Свиты согласно залегают относительно друг друга.
Породы бнлирской, юрегинской и нелбинской свит согласно перекрывают венд- нижне-кембрийские отложения юряхской свиты, представлены неравномерным чередованием различной толщины пластов каменной соли и доломитов, с незначительным количеством доломито-ангидритов и известняков. По литологическим особенностям в её составе вьщеляются три подсвиты: нижняя, средняя и верхняя.
Нижняя подсвита представлена серыми, темно-серыми, иногда коричневатыми, доломитами или известняками. Часто глинистыми, засолоненными, ангидритизированными. В кровле подсвиты вьщеляется маломощный прослой каменной соли. В подошве выделяется пачка толщиной до 10 метров, сложенная аргиллитами, мергелями и глинистыми доломитами. В пределах нижней подсвиты вьщеляется иодосинский горизонт или пласт Б2. Толщина подсвиты изменяется от 15 до 22 метров.
Отложения билирской свиты по литологическому составу делится на три пачки. Нижняя - это непроницаемые доломиты, известняки с прослоями ангидритов. Средняя сложена разнозернистыми доломитами, часто трещиноватыми, кавернозными, местами ангидритизированными, с вкраплениями и прожилками битума и прослоями доломитизированных, кавернозных известняков с прожилками и включениями каменной соли. В отложениях этой пачки вьщеляется осинский продуктивный горизонт (Б) мощностью от 20 до 70 метров. Верхняя пачка сложена доломитами глинистыми, плотными известняками с прослоями ангидрита. Мощность подсвиты изменяется от 20 до 78 м.
Верхняя подсвита юрегинская и нелюинская свиты представлена переслаиванием пластов белой, розоватой, серой прозрачной, полупрозрачной каменной соли со светлосерыми, серыми, темно-серыми доломитами, засолоненными, глинистыми. Пласты каменной соли отмечаются в кровле и подошве под свиты. Толщина отдельных прослоев достигает 40 метров. Мощность свит от 122 до 165м.
Общая мощность билирской, юрегинской и нелбинской свит в пределах участков изменяется от 320м до 410м.
В галогенно-карбонатную (соленосная) толщу так же входят галогенно- сульфатно-карбонатные свиты эльгянская, олёкминская и чарская.
К надсолевой толще относятся породы распространённой повсеместно ичерской,метегорской и бордонской свиты в пределах Тымпучиканского участка нерасчленённой толщи среднего-верхнего кембрия, выходяпщми на поверхноеть на водораздельных участках.
Тектоника
Согласно тектоническому районированию территория подсчета запасов находится в пределах Непского свода, являющегося крупнейшим структурным элементом Непско- Ботуобинской антеклизы (Рис. 2).

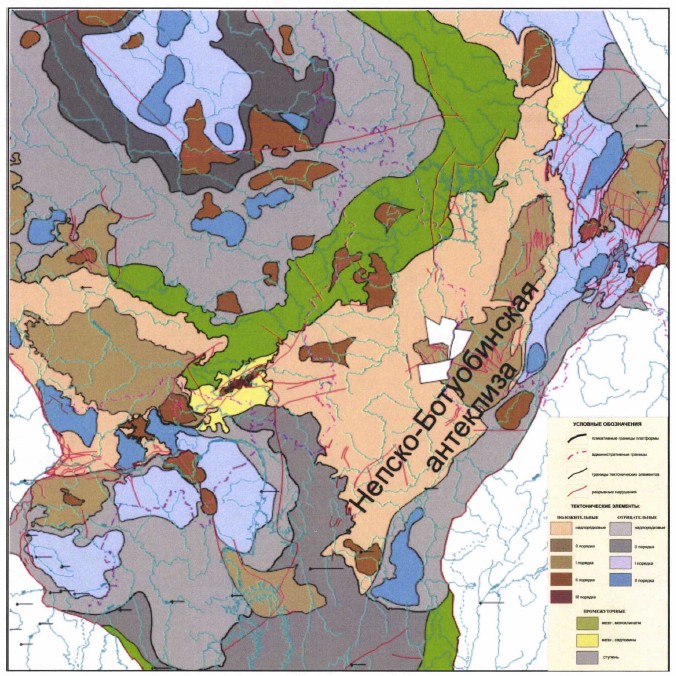

Рис. 2. Выкопировка из тектонической карты Лено-Тунгусской нефтегазоносной
По результатам предшествующих работ отмечается сложное геологическое строение исследуемой территории. Сделан вывод о блоковом строении земной коры. Границами блоков являются зоны глубинных разломов, проявляющихся в гравитационном и магнитном полях в виде зон полосовых аномалий.
Фундамент сложен различными по составу интрузивными и метаморфическими образованиями, в верхней части значительно выветренными и образующими кору выветривания толщиной до 10м.
В пределах лицензионного участка по результатам интерпретации данных сейсморазведки выделено и протрассировано большое количество разрывных нарушений. В геологической модели приняты только разломы, которые нашли подтверждение в данных электроразведки, анализе космоснимков и цифровой модели местности, а также увязаные с системой тектонических нарушений Верхнечонского ЛУ. Проявляются они, по-видимому, в связи с незначительной амплитудой (до 5-10 м), лишь в нижней терригенной части подсолевого осадочного комплекса, что подтверждается различным гипсометрическим положением межфлюидальных контактов продуктивных горизонтов. В вышележащей карбонатной части подсолевого комплекса разломы будут иметь либо минимальную амплитуду, либо проявятся в виде линейных тектонически ослабленных трещинноватых зон.
В осадочном чехле по структурно-литологическим признакам выделяются три комплекса: подсолевой (венд-нижнекембрийский), соленосный (нижнекембрийский) и надсолевой, представленный отложениями средне-верхнекембрийского, ордовикского и юрского возрастов.
Подсолевые венд-нижнекембрийские отложения являются основной нефтегазоперспективной толщей, несогласно залегающей на поверхности фундамента.
В пределах лицензионного участка по результатам интерпретации данных сейсморазведки выделено и протрассировано большое количество разрывных нарушений. В геологической модели приняты разломы, которые выделены по результатам интерпретации данных сейсморазведочных работ ЗД выполненных в сезоне 2012-2013гг на территории Тымпучиканского и Вакунайского ЛУ, общая схема тектонических нарушений увязана с системой разломов Верхнечонского ЛУ.
Вся система дизъюнктивных нарушений разделяет Тымпучиканское месторождение на 5 блоков. В каждом выделенном тектоническом блоке по результатам анализа испытаний скважин и интерпретации материалов ГИС в интервалах продуктивных и перспективных горизонтов определены (с различным уровнем достоверности) межфлюидные контакты. При определении межфлюидных контактов основной упор делался на результат испытаний скважин. Выделенные разрывные нарушения играют нефтегазоконтролирующую роль.
По схеме нефтегазогеологического районирования территория подсчета запасов расположена на высокоперспективных землях Непско-Ботуобинской нефтегазоносной области Лено-Тунгусской нефтегазоносной провинции (Рис.3).

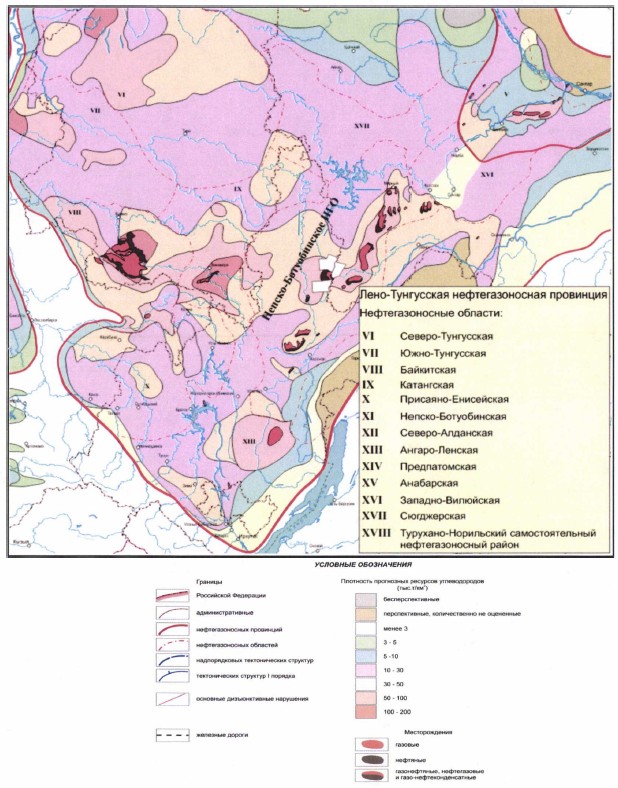

Рис. 3. Выкопировка из схемы нефтегазоносности Сибирской платформы (под ред. В.С. Старосельцева)
Промышленные притоки нефти и газа получены из терригенно-карбонатных отложений венд-нижнекембрийского подсолевого регионального нефтегазоносного комплекса, в составе которого выделяются следующие продуктивные горизонты: Верхнечонский, Преображенский, усть-кутские, осинский (для территории Вакунайского ЛУ) и их аналоги - талахский, хамакинский, Преображенский, юряхские, осинский (для территории Тымпучиканского ЛУ).
В пределах Тымпучиканского ЛУ в 1990 году открыто, уточнено в 2011 г, и занимает практически всю площадь ЛУ одноименное месторождение с залежами в талахском (В 13), хамакинском (В 10), юряхском II (Б5) и юряхском I (БЗ-4) горизонтах.
Для рассматриваемой территории характерны залежи тектонически и литологически экранированного типа.
По результатам интерпретации данных сейсморазведки выделено и протрассировано большое количество разрывных нарушений. В геологической модели приняты только разломы, которые нашли подтверждение в данных электроразведки, анализе космоснимков и цифровой модели местности, а также увязаны с системой тектонических нарушений Верхнечонского ЛУ.
Тымпучиканское месторождение поделено на блоки, которые пронумерованы с I по V.
В каждом выделенном тектоническом блоке по результатам анализа испытаний скважин и интерпретации материалов ГИС в интервалах продуктивных и перспективных горизонтов определены (с различным уровнем достоверности) межфлюидные контакты. При определении межфлюидных контактов основной упор делался на результат испытаний скважин.
Выделенным блокам соответствуют залежи нефти и газа Тымпучиканского месторождения.
Источник: Оперативный подсчет начальных геологических и извлекаемых запасов углеводородов по результатам разведочного бурения на Тымпучиканском месторождении. Прохоров В.Л., 2014 СПб
