Класс Месторождения: Крупное
Тип Месторождения: Нефтегазоконденсатное
Местоположение: Суша
Местность:
Стадия разработки: Доразведка
Год открытия: 2016
Источник информации: ПП_2022г.
Метод открытия:
Площадь: 2.19 км²
Верхнеичерское месторождение
В административном отношении Верхнеичерский участок расположен в Катангском районе Иркутской области в 250 км северо-восточнее г. Усть-Кут.
Верхнеичерский лицензионный участок расположен в Непско-Ботуобинской нефтегазоносной области и вплотную примыкает к Даниловскомулицензионному участку. В тектоническом отношении участок расположен на юго-западномсклоне Непского мегасвода – структуры первого порядка, осложняющей надпорядковую структуру – Непско-Ботуобинскую антеклизу.Площадь участка составляет 3994 км2.
Литолого-стратиграфическая характеристика
В геологическом строении исследуемой территории принимают участие метаморфические образования архейско-протерозойского возраста, осадочные образования протерозойского, палеозойского, мезозойского и кайнозойского возрастов. Скважинами, пробуренными на Верхнеичерском лицензионном участке, вскрыты отложения фундамента, венда, кембрия и четвертичные отложения.
Фундамент
Породы кристаллического фундамента на исследуемой территории вскрыты всеми пробуренными скважинами. Представлены разнотипными по составу метаморфическими образованиями (граниты, гранито-гнейсы, мигматиты) разуплотнёнными и сильно выветрелыми в верхней части цоколя. Практически во всех скважинах фиксируется кора выветривания, представленная породами от светло-серого до темно-серого цвета, сильно трещиноватыми, с включениями кварца, слюды, полевых шпатов, редко обломков гранитов. Толщина коры выветривания составляет 1 - 5 м.
Выходы на дневную поверхность архейских и нижнепротерозойских образований кристаллического фундамента находятся за пределами территории лицензионного участка на Енисейском кряже, Анабарском и Алданском щитах. С эрозионной поверхностью кристаллического фундамента связан отражающий сейсмический горизонт Ф.
Вендская система (V)
По данным пробуренных скважин отложения непской свиты (Vnp), представленные аргиллитами и алевролитами с прослоями песчаников, с перерывом в осадконакоплении залегают на эрозионной поверхности архейско-протерозойского кристаллического фундамента. В скважине Вич-3 отложения непской свиты отсутствуют, что связано с выступом фундамента. Толщина свиты по остальным скважинам, в пределах участка изменяется от 59 м (Вчн-124) до 100 м (Вич-1), таким образом, наблюдается увеличение толщины отложений непской свиты к юго-востоку участка. К ее кровле приурочен сейсмический отражающий горизонт М2.
Тирская свита (Vtrs).
Тирская свита (Vtrs) на территории Верхнеичерского лицензионного участка, имеет сокращенный стратиграфический разрез и площадь распространения за счёт проявления предкатангского перерыва в осадконакоплении. Литологический состав ее представлен преимущественно доломитами с прослоями глинистых и ангидритистых доломитов, редко мергелей. В пределах Верхнеичерского лицензионного участка прослеживается увеличение толщины отложений тирской свиты в южном направлении - максимальная толщина тирской свиты вскрыта в скважине Верхнеичерской 2 (36 м), в остальных скважинах варьирует от 0 (Вчн-125) до 5 м (Прм-300).
Катангская свита (V ktg)
Катангская свита (V ktg) в пределах рассматриваемого участка залегает со стратиграфическим несогласием на породах тирской свиты и распространена повсеместно. Разрез свиты по данным скважин, пробуренных в пределах участка, в основании представлен сероцветными «чистыми» доломитами, которые вверх по разрезу (в средней и верхней частях) замещаются глинистыми доломитами темно-серого цвета, с прослоями доломито-ангидритов с линзочками ангидритов и аргиллитов. Толщина свиты, выдержана по площади, в пределах Верхнеичерского участка составляет 81-85 м, в скважине Вич-3 наблюдается уменьшение толщины да 61,5 м, связанное с выступом фундамента в районе скважины.
Собинская свита (V sb)
Для собинской свиты (V sb) характерно циклическое строение разреза. Выделяются три пачки, каждая из которых в нижней и средней частях сложена «чистыми» доломитами, перекрывающимися глинистыми и ангидритистыми доломитами, мергелями, аргиллитами, доломито-ангидритами и ангидритами. На территории участка отложения свиты распространены повсеместно, её толщина составляет 68-71,5 м
Венд - кембрийская система (V-Є1)
Тэтэрская свита (V-Є1tt)
Тэтэрская свита (V-Є1 tt) вендско-нижнекембрийского возраста, литологически сложена пластами доломитов, темно-серых известняков мелкозернистых с прослоями доломитов неравномерно и слабоглинистых, ангидритизированных. Толщина свиты выдержана по площади и составляет 57 – 67 м. Кровле свиты соответствует отражающий сейсмический горизонт Б.
Кембрийская система (Є)
Отложения кембрийской системы на территории Непско-Ботуобинской антеклизы, в том числе и в пределах Верхнеичерского лицензионного участка развиты повсеместно.
Нижний отдел (Є1)
Усольская свита(Є1us)
Усольская свита (Є1us) представлена переслаивающимися засолоненными доломитами, ангидрито-доломитами, ангидритами и мощными пластами каменной соли. Толщина свиты варьирует от 769 м (Прм-300) до 472-358 м. Значительные колебания толщины свиты обусловлены проявлением соляной тектоники. По литологическому составу подразделяется на три подсвиты: нижнюю, среднюю и верхнюю.
Разрез нижней подсвиты в основном сложен доломитами серыми с прослоями каменных солей, редко глинистыми. Суммарная толщина подсвиты выдержана по площади участка и составляет около 25 м.
Средняя подсвита соответствует регионально прослеживаемому осинскому продуктивному горизонту толщиной около 50 м. Подсвита сложена известняками, прослоями доломитизированными, глинистыми, серого цвета, кавернозными и пористыми. К ее кровле приурочен регионально выдержанный опорный отражающий сейсмический горизонт А.
Верхняя подсвита сложена, в основном, пластами прозрачной, розовой каменной соли с подчиненными прослоями доломитов, глинистых доломитов. Значительные колебания толщины подсвиты (от 315 до 690 м) обусловлены проявлением соляной тектоники. Отложения подсвиты, являют собой флюидоупор высокого качества, перекрывающий осинский продуктивный горизонт.
Бельская свита (Є1bls)
Вышележащие отложения бельской свиты (Є1bls) по литологическому составу подразделяются на три подсвиты (снизу вверх):
- нижне-среднебельская подсвита (Є1bls1+2) сложена карбонатными породами и представлена неравномерным переслаиванием доломитов, известняков и их переходных разностей с единичными прослоями каменной соли, толщиной 175-240 м;
- верхнебельская подсвита (Є1bls3) представлена каменными солями прозрачными с прослоями доломитов, известняков темно-серого цвета глинистых, толщиной 134-283 м. Кровле подсвиты, соответствует отражающий сейсмический горизонт К1.
Булайская свита (Є1bul)
Булайская свита (Є1bul) залегает на породах бельской свиты. Представлена в нижней части доломитами глинистыми, доломито-ангидритами и серыми ангидритами. В верхней части – доломитами серыми, мелкозернистыми, массивными с прослоями известняков. Толщина отложений свиты изменяется от 50 до 135 м. Кровле свиты соответствует отражающий сейсмический горизонт Н4.
Ангарская свита (Є1an)
Ангарская свита (Є1an) сложена сульфатно-карбонатными породами и каменной солью. Карбонатные породы представлены доломитами, доломито-ангидритами и глинистыми доломитами, реже мергелями, аргиллитами. Доломиты серые тонко- и мелкокристаллические, неравномерно ангидритистые, массивные и слоистые. Минимальные толщины связаны с вымыванием солей в наиболее приподнятых участках по структурному плану кровли ангарской свиты (Вич-1 – 72 м, Вич-254 – 96 м). Наиболее полные соленосные разрезы ангарской свиты представлены в южной части изучаемого участка (Вич-2 – 364 м).Кровле свиты соответствует отражающий сейсмический горизонт Н2.
Нижний – средний отделы (Є1-2)
Граница нижнего и среднего отделов кембрия проходит внутри литвинцевской свиты (Є1-2lit), в разрезе свиты преобладают доломиты, доломиты известковые и известковистые, известняки, известняки доломитовые и доломитистые, реже встречаются мергели и карбонатные брекчии. Породы часто брекчированные, водорослевые иногда закарстованы. Толщина свиты 121 – 157 м.
Средний-верхний отдел (Є2-3)
Верхоленская + илгинская свита (Є2-3 vln+ilg) представлены пестроцветными песчаниками с прослоями алевролитов, аргиллитов и известняков. В нижней части – мергели, алевролиты, песчаники и аргиллиты красно-бурые, зеленовато-серые, присутствуют слойки гипса.
На геологической карте масштаба 1:200 000 верхоленская и илгинская свиты не расчленены. Общая толщина средне-верхнекембрийских отложений в скважинах Верхнеичерского участка составляет 116 - 401 м.
Ордовик (О)
Отложения ордовика широко распространены на территории Верхнеичерского лицензионного участка. Они выходят на дневную поверхность в ядрах и на крыльях синклиналей и занимают обширные поля водораздельных пространств на участках слабо дислоцированных отложений.
В пределах рассматриваемого участка отложения ордовика вскрыты всего двумя скважинами Вич-2 (98 м) и Вич-3 (51 м).
Отложения представлены алевролитами светло-коричневато-серыми, глинами, аргиллитами серыми и коричневато-серыми, песчаниками, кварцем желтовато-серого цвета.
Юрская система (J)
Отложения юрской системы со стратиграфическим несогласием залегают на отложениях верхнего и среднего кембрия. Отложения распространены в северо-восточной части территории Верхнеичерского лицензионного участка и представлены здесь лишь образованиями ее нижнего отдела (J1), в составе укугутской свиты (J1uk). Бурением отложения юры не вскрыты.
Четвертичная система (Q)
Четвертичные отложения представлены преимущественно аллювием (пески, супеси, суглинки, гравий). Их толщина в скважине Вич-3 составляет 10 м.
Тектоника
Территория Верхнеичерского лицензионного участка расположена на юго-западном склоне Непско-Ботуобинской антеклизы - крупнейшего надпорядкового положительного тектонического элемента Сибирской платформы северо-восточного простирания, осложненного целым рядом пликативных форм первого - третьего порядков. Самой крупной из них является Непский свод, охватывающий, по существу, ее вершину. Отмечается сложное геологическое строение района, выраженное в блоковом строении земной коры. Границами блоков являются зоны глубинных разломов, которые проявляются в гравитационном и магнитном полях в виде полосовых аномалий.
В разрезе выделяются два основных структурных этажа: нижний (кристаллический фундамент) и верхний (осадочный чехол).
Нижний структурный этаж (фундамент) слагают различные по составу интрузивные и метаморфические образования, в верхней части значительно выветрелые, разуплотненные и образующие кору выветривания толщиною до 30 метров.

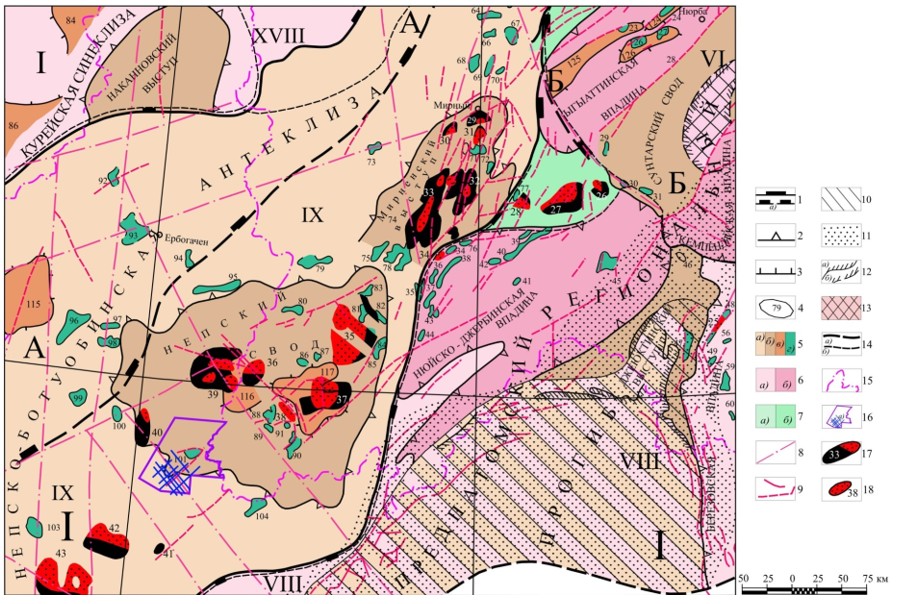

Рис.1. Выкопировка из «Тектонической карты нефтегазоносных провинций Сибирской платформы» (Редактор В.С. Старосельцев, 2006 г.)
Список условных обозначений к рис. 4.1
Контуры тектонических элементов: 1 - надпорядковых (антеклиз, синеклиз, региональных и краевых прогибов, ступеней), в том числе. а) – наложенных отрицательных структур (А-Тунгусская, Б-Вилюйская гемисинеклизы), 2 - первого, 3 – второго (84 - Усть-Илимпейский с. м., 86 - Илимпейский с. м., 115 - Алтыбское к. п., 116 – Верхнечонский с. м., 117 – Пеледуйское к. п., 124 –Меикско - Далырский вал, 125 – 125 Хампинский с. м., 126 - Усть - Меикский вал) и 4 - третьего (локальных перспективных на нефть и газ горизонтов) порядков. Палеозойские пликативные структуры (а - надпорядковые, б - I, в – II и г - III порядков): 5 – положительные, 6 – отрицательные, 7 - промежуточные. 8 - Стратоизогипсы (км) горизонтов венда – нижнего кембрия (подошва усольской свиты нижнего кембрия и ее аналогов в Курейской, Присаяно - Енисейской синеклизах, Байкитской антеклизе, Катангской седловине и Ангаро - Ленской ступени; кровля нижнебюкской подсвиты венда и ее аналогов на остальной территории Лено - Тунгусской НГП). Элементы дизъюнктивной тектоники: 9 – основные региональные разломы по геолого-геофизическим данным; 10 - разрывные нарушения, установленные геологической съемкой (а), сейсморазведкой и подтвержденные бурением (б); 11 - зоны шарьяжных перекрытий (с контурами структур аллохтона на изученных участках). Зоны: 12 - интенсивного рифейского прогибания, 13 - выклинивания терригенных вендских (Лено-Тунгусская НГП) отложений: а - на поверхности, б – под более молодыми осадками. 14 – выходы образований кристаллического фундамента на дневную поверхность и под отложения пермского или юрского возрастов. Границы: 15 – а) - нефтегазоносных провинций (I - Лено-Тунгусская НГП), б) - нефтегазоносных и нефтегазоперспективных областей (VI – Западно–Вилюйская, VIII – Предпатомская, IX - Непско–Ботуобинская, X - Ангаро–Ленская, XI – Катангская, XV - Северо-Тунгусская, и XVIII – Сюгджерская НГО); 16 – административные, 17 – Верхнеичерского лицензионного участка, в том числе профили отчетных сейсморазведочных работ МОГТ 2D (а). Месторождения: 18 - нефтегазовые и газонефтяные (25 – Бысахтахское, 26 - Вилюйско-Джербинское, 27 – Верхневилючанское, 28 – Иктехское, 29 – Иреляхское, 30 – Маччобинское, 31 – Нелбинское, 32 - Тас – Юряхское, 33 – Среднеботуобинское, 34 - Хотого – Мурбайское, 35 – Чаяндинское, 36 – Тымпучиканское, 37 – Талаканское, 39 - Верхнечонское, 40 – Даниловское, 41 – Пилюдинское, 42 – Дулисьминское, 43 – Аянское, 51 – Пайгинское.), 19 – газовые (38 – Таранское).
Локальные структурные элементы IIIго порядка: 23 – Тююердехская, 24 – Меикская, 26 – Сыгдахская, 29 – Буягинская, 30 – Тенкенская, 31 – Юлюгерская, 34 - Хотого–Мурбайская, 35 – Олдонская, 36 – Тэкэйская, 37 - Санга–Юряхская, 38 – Борулахская, 39 - Западно–Суларская, 40 – Отраднинская, 41 – Хабахская, 42 – Мурбайская, 43 – Каринская, 44 – Люблинская, 45 – Улугурская, 46 – Эргеджейская, 47 - Бысытах–Кюельская, 48 – Бысахтахская, 49 - Буор-Юряхская, 50 – Ыстаннахская, 51 – Согурапская, 52 – Кэдэргинская, 55 - Южно – Кэдэргинская, 56 – Верхнечерендейская, 57 – Среднечерендейская, 58 – Нижнечерендейская, 59 - Куду – Юряхская, 60 – Инняхская, 61 – Бордонская, 62 – Курдарарская, 64 - Восточно–Сюльдюкарская, 66–Сергинская, 67 - Восточно-Сергинская, 68 – Сосновая, 69 – Отулахская, 70 – Бахчинская, 71 - Восточно–Хотурская, 72 - Северо-Юрегинская, 73 – Кубалахская, 74 – Джункунская, 75 - Южно-Джункунская, 76 – Монулахская, 77 - Восточно-Иктехская, 78 – Курунгская, 79 – Наманкинская, 80 – Западная, 81 – Солинская, 82 – Бирюлехская, 83 – Верхнечаяндинская, 84 – Верхнесюльдюкэрская, 85 – Нижнечаяндинская, 86 – Суолахская, 87 – Кедровая, 88 – Делиндинская, 89 – Карстовая, 90 – Гадалинская, 91 – Алинская, 92 – Лаврушинская, 93 – Умоткинская, 94 – Давачинская, 95 – Могдинская, 96 – Санарская, 97 – Малоереминская, 98 – Нижнеереминская, 99 – Юктинская, 100 - Буриндинская, 101 – Верхнеичерская, 103 – Звездная, 104 - Группа Рассохинских поднятий.
В пределах Верхнеичерского лицензионного участка эрозионная поверхность кристаллического фундамента по данным пробуренных скважин и материалам сейсморазведочных работ погружается в южном и юго-западном направлениях. Наивысшие абсолютные отметки поверхности фундамента отмечаются в северо-западной части в скважине Вич-3 (-1378 м), пробуренной на локальный выступ фундамента, в северной части площади в скважине Вчн-125 (-1405 м) и юго-восточнее в скважине Прм-300 (-1459 м). В юго-западном направлении к скважинам Вчн-124, Вич-254, Вич-1 абсолютные отметки этой поверхности понижаются до -1570 (Вчн-124) – -1677 м (Вич-2).
Геофизическими исследованиями установлено, что кристаллический фундамент Непского свода разбит зонами глубинных разломов на отдельные крупные петрографически неоднородные блоки.
Верхний структурный этаж (платформенный чехол) сложен осадочными образованиями. Платформенный чехол по структурно-литологическим признакам здесь разделен на следующие структурные ярусы: подсолевой (венд - нижнекембрийский), соленосный (нижнекембрийский) и надсолевой, представленный отложениями средне-верхнекембрийского, ордовикского и юрского возрастов.
Для территории Верхнеичерского лицензионного участка характерно несоответствие структурных планов подсолевого, солевого и надсолевого структурных ярусов и относительное соответствие внутри каждого структурного яруса.
Отложения подсолевого венд-нижнекембрийского структурного яруса, являющиеся основной нефтегазоперспективной толщей, несогласно залегают на размытой поверхности кристаллического фундамента и представлены терригенно-карбонатными отложениями от фундамента до кровли осинского горизонта. Строение рассматриваемого структурного яруса лучше всего изучено сейсмическими методами и глубоким бурением.
В пределах участка региональный структурный план поверхности кристаллического фундамента и подсолевого структурного яруса характеризуется моноклинальным погружением в юго-западном направлении, что хорошо прослеживается на структурных картах отражающих горизонтов А (в верхней части осинского горизонта усольской свиты нижнего кембрия) и М2 (в верхней части непской свиты венда). На моноклинальном склоне проявляются малоамплитудные поднятия, структурные носы и разделяющие их прогибы. Толщина терригенных отложений непской свиты увеличивается в восточном, юго-восточном направлении от 60 до 140 м (Рис.2). Средний градиент увеличения толщины этих отложений на северо-западе ЛУ составляет 1,3 м/км, а на юго-востоке увеличивается в 2 раза.

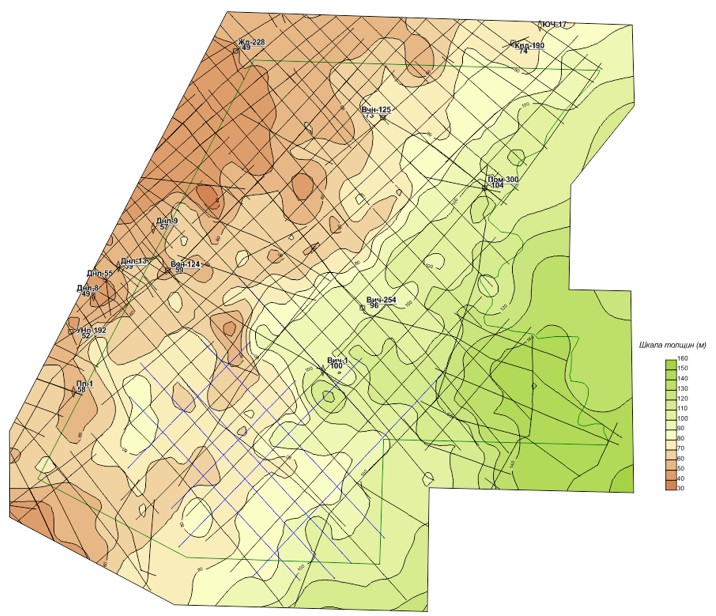

Рис.2. Карта толщин отложений непской свиты Верхнеичерского лицензионного участка (Фроликова Н.В., 2013)
К настоящему времени по материалам сейсмических исследований значимых антиклинальных объектов в пределах Верхнеичерского лицензионного участка не выявлено.
Соленосный нижнекембрийский комплекс имеет более сложное строение, чем подсолевой. Это связано с различной соленасыщенностью разреза, в основном, усольской свиты, а также бельской и ангарской свит, многочисленными разрывными нарушениями, а также внедрением пластовой интрузии траппов в разрез усольской свиты.
В соленосном комплексе на стратиграфическом уровне верхней подсвиты
усольской свиты нижнего кембрия, вследствие увеличенной мощности соли,
сформированы несколько антиклинальных складок с амплитудой 400-700 м,
которые пересекают весь участок в северо-восточном направлении ( REF Рис_4_2 \h \* MERGEFORMAT
Рис.
2.2
Соляная тектоника, проявившаяся на территории Верхнеичерского лицензионного участка, значительно повлияла и на формирование вышележащего надсолевого комплекса. По результатам геологической съемки для этого уровня на территории лицензионного участка выделяются две различные по своему строению структурные зоны: Соснинская и Марковско-Ичерская.
Для Соснинской зоны дислокаций характерно: большая аплитуда складок (до 700 м), северо-восточное простирание, наличие в ядрах антиклиналей карбонатных пород кембрия, увеличение углов наклона пластов по направлению к своду складок. Складки осложнены разрывными нарушениями типа взбросо-надвигов, параллельных простиранию складок. Разрез через Непскую зону дислокаций, являющуюся юго-западным продолжением Соснинской зоны, представлен на рисунке 3.

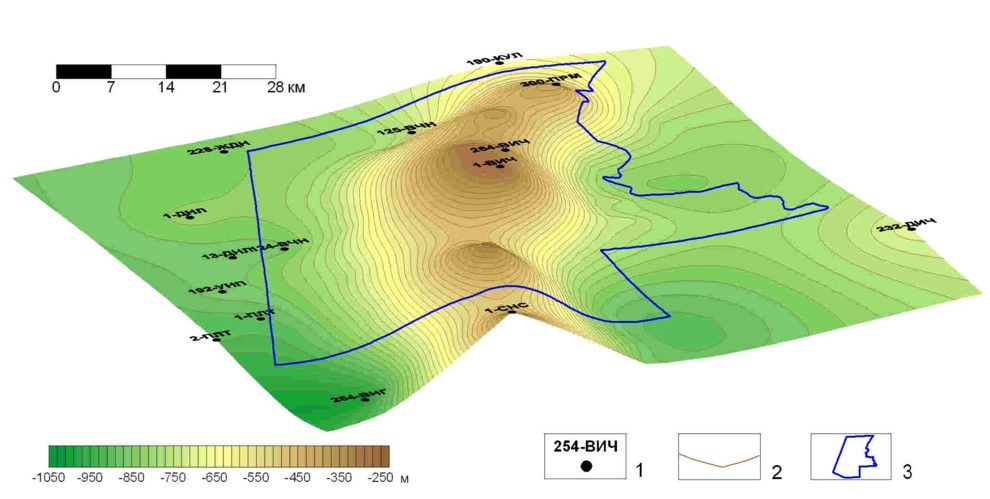

Рис.3 Объемная модель кровли усольской свиты (Верхнеичерский участок) (Фроликова Н.В., 2013). 1 - скважины глубокого бурения, 2 - изолинии кровли усольской свиты, 3 - контур Верхнеичерского участка
Для Марковско-Ичерской зоны валообразных структур, расположенной в пределах юго-восточной части территории, характерны пологие структуры общего северо-восточного простирания. Здесь выделен ряд малоамплитудных антиклиналей и синклиналей.
Источник: МАТЕРИАЛЫ ПО ОПЕРАТИВНОМУ ПОДСЧЕТУ ЗАПАСОВ ВЕРХНЕИЧЕРСКОГО НЕФТЕГАЗОКОНДЕНСАТНОГО МЕСТОРОЖДЕНИЯ (ОТКРЫТИЕ) (ПЛАСТЫ Б3-4, Б5, Б12) КАТАНГСКОГО РАЙОНА ИРКУТСКОЙ ОБЛАСТИ ЛИЦЕНЗИЯ ИРК № 14271 НР. Котельников И.А., 2016
