Висовое месторождение
В географическом отношении Висовое месторождение приурочено к северо‑восточной окраине Восточно-Европейской равнины, в центральной части Большеземельской тундры в Хорейверской впадине и находится за Полярным кругом.
Местность представляет собой типичную для тундры безлесную ландшафтную зону субарктического пояса с характерной мохово-лишайниковой растительностью, низкорослыми травами, карликовыми (до 0.8 м) деревьями, и редкими кустарниками на тундрово-глеевых почвах.
Это слабовсхолмленная моренная равнина (абсолютные отметки от 60 м до 160 м) с пологими увалами и чередованием межгрядовых понижений и озерных (ледникового и термокарстового происхождения) котловин. Мощность многолетнемерзлые породы (ММП) изменяется в широком диапазоне и достигает 500 м.
Поверхность характеризуется сильной заболоченностью - до 60 % площади. Болота, в основном, труднопроходимые, глубиной 1‑1.5 м.
Литолого-стратиграфическая характеристика
Висовое месторождение расположено в пределах Тимано-Печорской НГП и его разрез типичен для Печорской синеклизы. Осадочный чехол здесь представлен отложениями палеозойской, мезозойской и кайнозойской групп. Фундамент представлен породами предположительно верхнепротерозойского возраста.
Максимальная вскрытая глубина разреза в пределах Висового лицензионного участка зафиксирована в скважине 2606 и составляет 3799.0 м (а.о.‑3056.0м).
Ниже представлено литолого-стратиграфическое описание разреза (графическое приложение 1, рисунок 2.1-2.3), выполненное в соответствии со стратиграфическими разбивками, сделанными при интерпретации сейморазведочных материалов 3D и данных ГИС по всему району Центрально-Хорейвейского поднятия, который включает в себя и Висовое месторождение /1/.
Палеозойская группа (PZ)
Отложения палеозоя залегают на фундаменте позднепротерозойского возраста, который не вскрыт скважинами и по различным данным расположен в пределах территории работ на глубинах от 5.5 км до 6.5 км /1, 2/. Они представлены породами силурийского, девонского, каменноугольного и пермского возраста.
Силурийская система (S)
Нижний отдел (S1)
Непосредственно в пределах Висового месторождения породы нижнего отдела не вскрыты. Предположительно могут быть представлены карбонатами лландоверийского и венлокского ярусов, которые вскрыты на близлежащих месторождениях – Сюрхаратинском, Восточно-Сихорейском, Западно-Хоседаюсском. Последнее граничит с Висовым месторождением на западе.
Лландоверийский ярус (S1l) представлен на этих месторождениях нерасчлененными отложениями джагальского и филиппъельского горизонта в виде переслаивания ангидрито-доломитовых пород и известняков. Известняки серые до темно-серых, мелкокристаллические, массивные, участками неясно слоистые за счет неупорядоченных включений глинистых темноокрашенных разностей, плотные, крепкие. Ангидрито-доломитовые породы, серые, тонкокристаллические, массивные участками волнисто-горизонтально-слоистые за счет слойков темно-серого глинистого материала, плотные, крепкие с единичными стилолитовыми швами. Вскрытая мощность на соседних площадях составляет 15-30 метров.
Венлокский ярус (S1v) на указанных выше соседних месторождениях представлен неравномерным чередованием доломитов и известняков. Доломиты серые до светло-серых, со слабым зеленоватым оттенком, мелко-тонкокристаллические, массивные, участками неясно горизонтально-слоистые, плотные, крепкие, с прослоями аргиллитов зеленовато-темно-серых, слюдистых, чешуйчатых со стилолитовыми швами. Известняки буровато-серые, тонко-мелкокристаллические, массивные, плотные, крепкие, участками неравномерно доломитизированные, где приобретают светло-серую окраску, с единичными микротрещинами, выполненными белым кальцитом, с редкими малоамплитудными стилолитовыми швами. Мощность отложений во вскрывших горизонт скважинах колеблется от 209 м до 213 м.
Верхний отдел (S2)
Отложения верхнего отдела силурийской системы представлены в рассматриваемом районе лудловским (S2ld) и пржидольским ярусами (S2p) в составе гердъюского и гребенского горизонтов соответственно. Регионально отложения существенно сокращаются в западном направлении за счет предсреднедевонского перерыва седиментации и последующего размыва (до единиц метров). На Висовом месторождении породы также не вскрыты. Ближайшими месторождениями, где вскрывается данный интервал разреза, являются Северо-Хоседаюское месторождение, расположенное южнее и Западно-Хоседаюское, расположенное западнее.
В пределах Северо-Хоседаюсского месторождения породы позднесилурийского возраста вскрыты скважинами 1п, 30оц и 33п и представлены нерасчленёнными известняками коричневато-, зеленовато-серыми, тонкозернистыми, неравномерно глинистыми, участками линзовидно-слоистыми, с гнездами пирита, включениями кальцита и органических остатков. Максимальная вскрытая мощность разреза в скважине 33 (Северо-Хоседаюская) достигает 130 м.
В пределах Западно-Хоседаюского месторождения породы этого возраста вскрыты скважинами 9п, 10п и представлены известняками светло-серыми, коричневато-серыми, мелкозернистыми, часто переходящими в доломиты, наравномерно глинистыми, участками перекристаллизованными, с прослоями мергелей и аргиллитов темно-серых, с гнездами пирита и кальцита. Мощность отложений уменьшается в западном направлении от 142 м в скважине 9п до 84 м в скважине 10п.
Девонская система (D)
Отложения девонской системы в рассматриваемом районе представлены нижним и верхним отделами. Из разреза выпадают отложения среднего девона. Кроме того, отложения нижнего девона выпадают из разреза в западном и северо-западном направлении. Непосредственно скважинами Висового месторождения вскрыта только верхняя часть девонских отложений.
Нижний отдел (D1)
В пределах Висового месторождения породы данного возраста не вскрыты. Ближайшее месторождение, где вскрыта эта часть разреза - Северо-Хоседаюское. Там они представлены в объеме лохковского яруса (D1l) , сложенным темно-серыми неравномерно доломитизированными известняками, вторичными доломитами, мергелями, аргиллитами и глинистыми алевролитами. Толщина отложений меняется в диапазоне от 9 м до 41 м. Регионально предполагается сокращение толщин отложений в западном направлении, вплоть до их отсутствия.
Верхний отдел (D3)
Верхнедевонские отложения в составе франского и фаменского ярусов несогласно залегают на нижнедевонских. Из разреза выпадают полностью отложения среднего девона и нижней части верхнего девона (яранский и джъерский горизонты).
Франский ярус (D3f)
В объеме франского яруса выделяются три подъяруса: нижний (тиманский горизонт), средний (саргаевский и доманиковый горизонты) и верхний (ветласянский, сирачойский, евлановский и ливенский горизонты).
Тиманский и саргаевский горизонты (D3tm+sr)выделяются совместно, сложены преимущественно терригенными породами: аргиллитами темно-серыми, массивными, реже горизонтально-слоистыми, плотными, известковистыми с прослоями алевролитов, мергелей и известняков. Отложения вскрыты только на соседнем Северо-Хоседаюском месторождении скважинами 1п, 30оц и 33п. Толщина их здесь составляет около 20 м в пределах площади, регионально меняясь от 20 м до 90 м с тенденцией к сокращению в западном направлении.
Доманиковый горизонт (D3dm) представлен двумя типами пород: в нижней части - известняками темно-серыми, почти черными, глинисто-битуминозными, формирование которых проходило в относительно глубоководных условиях, в верхней части присутствуют прослои более светлых разностей известняков, а также органогенно-детритовые известняки пятнистой расцветки за счет светлого органогенного детрита, сцементированного черным глинистым материалом. Горизонт также не вскрыт в пределах Висового месторождения. По сопредельным площадям толщина отложений горизонта изменяется от 51 м до 69 м.
Ветласянский горизонт (D3vt) в сводовых частях структур региона отсутствует, но его наличие не исключается в склоновых и/или подошвенных частях структур.
Cирачойский, евлановский и ливенский горизонты (D3src+ev+lv) в нижней части представлены массивными вторичными доломитами и известняками с причудливыми инкрустациями, характерными для биогермных пород. Доломиты сложены мозаичными кристаллами средней и мелкой размерности, часто с зональным строением, что говорит о полицикличности их образования. Порода неравномерно пориста. Расположение пор и кристаллов разной размерности отражает первичное органогенное строение: реликты водорослевых корочек, пластинчатых строматопорат, амфипор, кораллов. Кроме того, наблюдаются многочисленные вторичные поры и мелкие каверны. Пустоты частично залечены ангидритом и забиты битумом. Возраст этой части разреза по конодонтам датируется как сирачойский.
Для верхней части разреза характерно широкое присутствие известняков водорослевых, строматопорово-водорослевых, кораллово-водорослевых, а также известняков с инкрустациями, развивающимися по скелетам этих организмов. Среди перечисленных пород присутствуют прослои онколито-оолитовых, комковатых детритовых известняков. Все породы перекристаллизованы и доломитизированы вплоть до образования средне-мелкозернистого доломита и в верхней части выщелочены. По всему разрезу развиты как горизонтальные, так и вертикальные стилолитовые швы. По сопоставлению с разрезами соседних площадей известняковую часть разреза можно отнести по возрасту к евлановско-ливенским отложениям.
Рассмотренные вторичные доломиты и известняки образуют биогермный массив, где главными каркасостроителями, наряду с водорослями, являются строматопороидеи. В тыловой и прикровельной части массивов второстепенную роль играют сферово-сгустковые и узорчатые известняки, образованные благодаря жизнедеятельности водорослей и бактерий, подвергшихся неравномерному известкованию.
На сейсмических материалах зона развития этого биогермного массива франского возраста прослеживается в субмеридиональном направлении через всю Хорейверскую впадину, образуя седиментационную структуру - Центрально-Хорейверское поднятие. В северо-восточной части этого поднятия расположено Висовое месторождение.
Верхнефранские отложения в пределах Висового месторождения не вскрыты. На расположенной южнее Северо-Хоседаюсской площади полная вскрытая толщина отложений верхнефранского подъяруса составляет 305‑483 м.
Фаменский ярус (D3fm)
Несогласно залегает на франских отложениях и выделяется на месторождении в составе трех подъярусов: нижнего (задонский и елецкий горизонты) и нерасчленённого средне-верхнего (усть-печорский горизонт, зеленецкий горизонт и нюмылгский горизонт). В составе нижнего подъяруса отсутствует его нижняя часть - волгоградский горизонт. Согласно мнению авторов интерпретации сейсморазведки 3D/1/ зеленецкий и нюмылгский горизонты, а также верхняя часть усть-печорского горизонта, эродированы в течение предсредневизейского размыва.
Отложения задонского и елецкого горизонтов (D3zd+el) представлены преимущественно карбонатами, накапливавшимися в мелководношельфовых условиях.
В целом, для района Центрально-Хорейверского поднятия в нижней части интервала задонско-елецких отложений, как правило, отмечается присутствие пачки пород, хорошо выделяющейся по каротажным диаграммам и характеризующейся сильно расчлененной кривой кажущихся сопротивлений и низкими значениями гамма-активности. Литологически она представлена светлыми сильно вторично преобразованными слоистыми известняками, с прослоями массивных. Характерной особенностью пачки является присутствие в ней так называемых "рухляков" - очень пористых, рассыпающихся, мелоподобных, пачкающих руки известняков.
Пачка сложена следующими разновидностями известняков: микрозернистыми, комковатыми, сгустковыми, сферово-сгустковыми, оолитовыми, онколитовыми, желваковыми, интракластовыми, реже детритовыми, преимущественно водорослевыми. Для этих отложений характерно наличие водорослевых текстур. Водоросли образуют в породе многочисленные корочки, пленки, желваки, клубочки. Нередко водорослевые известняки имеют «войлочное», «губчатое», «ячеистое» строение.
Для пород пачки характерно так же присутствие весьма специфических водорослевых образований – узорчатых известняков, отличительной особенностью которых является наличие в них многочисленных гнезд причудливой формы с неправильными извилистыми очертаниями (так называемых «фенестр»), заполненных прозрачным кристаллическим кальцитом и имеющих часто послойное расположение.
Все описанные породы являются крайне мелководными, биохемогенными, основой для которых послужили карбонатные илы, продуцируемые водорослями. Мощность пачки с «рухляками» достигает в отдельных разрезах 200 м.
Вверх по разрезу отложения сменяются вторично преобразованными слоистыми известняками, с прослоями массивных (пласты D3fmII, D3fmIII). Известняки микрозернистые, комковатые, сгустковые, сферово-сгустковые, оолитовые, онколитовые, желваковые, интракластовые, реже детритовые, преимущественно водорослевые.
Регионально в ряде сопредельных участков эти отложения также могут быть представлены известняками серыми и светло-серыми, кристаллическими, массивными, плотными, крепкими, с микротрещинами, заполненными темно-серым глинистым материалом, с единичными включениями пирита, отпечатков раковинчатой фауны, с прослоями голубовато- и темно-серых аргиллитов, слагающих толщу облекания рифового массива.
Нижнефаменские отложения Центрально-Хорейверской рифовой зоны рассматриваются обычно в качестве толщи облекания позднефранского барьерного рифа. Также существуют точки зрения о том, что они, как и франские отложения, являются биогермными образованиями, отличаясь от последних видом образователей, в частности – строматолитов /2, 3, 4,/.
Верхняя часть задонско-елецких отложений (пласт D3fmIII) в пределах Висового месторождения нефтенасыщена. На Висовом месторождении пласт D3fmIII вскрыли 48 скважин, из них полностью - только три: скважина 14п на Лапкотынском куполе (продуктивная) и скважины 2405 и 2406 на Висовском куполе (водонасыщенные).
Мощность задонско-елецких отложений в районе работ изменяется от 113 м до 254 м.
В основании нерасчлененных усть-печорского, зеленецкого и нюмылгского горизонтов (D3up+zl+nm), представляющих средне-верхнефаменский подъярус, залегает интервал комковато-сгустковых, детрито-водорослевых известняков, с включениями онколитов и органогенного детрита. Он индексируется как пласт D3fmIV, продуктивный в большинстве месторождений Центрально-Хорейверского поднятия, включая Висовое месторождение. От подстилающих его задонско-елецких отложений этот интервал отделяется маломощным (около 3‑7 м) пропластком глин (либо глинистых известняков), который хорошо выделяется по данным ГИС.
Необходимо отметить, что по мере продвижения в восточном и юго-восточном направлении упомянутый маркирующий пласт глин становится все менее прослеживаемым. Так, на Висовом месторождении он приобретает вид тонкого известняково-глинистого пропластка с мощность в 1‑2 метра, который не всегда уверенно прослеживается, а южнее, на Северо-Хоседаюсском месторождении, он зачастую полностью сливается с вмещающими породами.
Выше по разрезу выделяются три пачки пород, развитые на всей сопредельной территории.
Нижняя пачка сложена известняками серыми, зеленовато-серыми, разнозернистыми, доломитизированными, слабоглинистыми, пятнистыми, неяснослоистыми, со скоплениями криноидей, с брахиоподами и ходами илоедов.
Средняя пачка характеризуется высокими показаниями гамма-активности и представляет собой толщу переслаивания глины зеленовато-серой, аргиллитоподобной, слабоизвестковистой, алевритистой и известняков неравномерно глинистых с узловатой текстурой, содержащих включения гипса, раковины брахиопод, ходы илоедов, корковые водорослевые образования. Эта пачка пород имеет повсеместное распространение на севере Тимано-Печорской провинции и является хорошим стратиграфическим (усть‑печорским) репером при корреляции верхнедевонских отложений.
Завершает разрез верхнедевонских отложений пачка пород более чистая по ГК, сложенная известняками коричневато и зеленовато-серыми, разнозернистыми, неравномерно доломитизированными, прослоями органогенно-детритовыми, с волосяными прослоями глинистого материала, с многочленными стилолитовыми швами. В ней встречаются многочисленные гнезда ангидрита.
Толщина средне-верхнефаменских отложений в пределах месторождения изменяется от 220 м до 300 м.
Каменноугольная система (С)
Отложения каменноугольной системы представлены нижним, средним и верхним отделами.
Нижний отдел (С1)
Отложения нижнего отдела ложатся на девонские отложения со стратиграфическим несогласием и размывом последних, представлены частью визейского и серпуховским ярусами. Нижняя часть отдела, относящаяся к турнейскому ярусу, нижневизейскому подъярусу и низам средневизейского подъяруса, на площади работ отсутствует.
Визейский ярус (C1v)
Терригенные отложения кожимского надгоризонта, имеющие региональное распространение в Тимано-Печорской провинции, здесь отсутствуют, и разрез начинается с отложений окского надгоризонта, в состав которого входит тульский горизонт (верхняя часть среднего подъяруса) и алексинский, михайловский и веневский горизонты (верхний подъярус).
Окский надгоризонт сложен в основном карбонатными породами. Разрез начинается пачкой мощных гравелитов, уверенно выделяемой во всех скважинах по материалам ГИС; в подошве этой пачки проводится нижняя граница каменноугольных отложений. Основную часть разреза составляют известняки серые, буровато-cepые, массивные, мелкокристаллические, микропористые, плотные, крепкие, с линзовидными включениями белого ангидрита, с единичными малоамплитудными стилолитовыми швами и обломками раковинчатой фауны. Доломиты имеют подчиненное значение и развиты преимущественно в верхней части разреза. Окрашены они в светло-серый цвет с буроватым оттенком, участками с реликтово-органогенной структурой. Ангидриты голубовато-светло-серые присутствуют в кровельной части разреза в виде заполнения пор и каверн, а также прослоев и линзовидных включений.
На соседнем Западно-Хоседаюсском месторождении в отложениях окского надгоризонта выделяется нефтенасыщенный карбонатный пласт C1ok.
Мощность визейского яруса составляет 180‑205 м.
Серпуховский ярус (С1s)
Отложения серпуховского яруса выделяются в объеме нерасчлененных тарусского+стешевского горизонтов и протвинского горизонта.
Тарусский и стешевский горизонты (С1tr+st) имеют двучленное строение – нижнюю карбонатную и верхнюю карбонатно-сульфатную части.
Нижняя карбонатная часть представлена переслаиванием доломитов и известняков. Доломиты темно-серые, коричневатые, мелкозернистые, трещиноватые, плотные, крепкие, перекристаллизованные, встречаются стилолитовые швы, поверхность выполнена углистым пелитовым материалом. Известняки буровато-серые скрыто-мелкокристаллические, кавернозно-пористые, с линзовидными включениями ангидритов.
В верхней части разреза развиты ангидриты белые, участками мозаичные за счет тонких прослоев темных и серовато-коричневых карбонатных разностей, плотные, крепкие, массивные, сахаровидные с редкими прослоями доломитов.
Мощность тарусского и стешевского горизонтов составляет 78‑126 м.
Протвинский горизонт (С1pr) представлен толщей переслаивания известняков светло-серых, органогенно-детритовых, пористых и известняков светло-серых, коричневатых мелко- и скрытокристаллических, плотных, крепких, со стилолитовыми швами, выполненных глинистым материалом с единичными остатками кораллов. Мощность составляет 47‑123 м.
Средний + верхний отделы (С2+3)
Представлен единой нерасчлененной на ярусы толщей переслаивания известняков органогенно-детритовых, светло-серых, участками окремненных, со стилолитовыми швами и известняков серых, мелкокристаллических, плотных, прослоями глинистых, участками доломитизированных, трещиноватых. Трещины заполнены глинистым материалом. Встречаются прослои темно-серых и черных глин. Толщина отложений изменяется от 123 м до 174 м.
Пермская система (Р)
Приуральский (Р1)
Нижнепермский разрез вскрыт в объёме ассельского, сакмарского, артинского и кунгурского ярусов.
Ассельский + сакмарский ярусы (Р1a+s)
На большей части площади исследований разрез представлен известняками тёмно-серыми, глинистыми и алевритистыми, переходящими вверх по разрезу в алевролиты глинистые темно-серые.
Толщина отложений ассельского + сакмарского ярусов колеблется в пределах 27‑84 м. Большой разброс мощностей обусловлен тем, что в отложениях ассельско-сакмарского яруса в ряде скважин присутствуют рифогенные постройки. При этом не исключается, что рифообразование началось еще в средне-позднекаменноугольное время и проходило в несколько этапов /1/.
Артинский ярус (Р1ar)
Разрез артинского яруса в нижней части представлен глинистыми известняками, мергелями, кремнисто-карбонатными породами, реже спонголитами тёмно-серыми, аргиллитами, которые вверх по разрезу переходят в известняки алевритистые. Толщина отложений составляет 89‑128 м.
Кунгурский ярус (Р1k)+ уфимский ярус (Р1u)
Отложения кунгурского яруса представлены толщей переслаивания аргиллитов, алевролитов и песчаников, причем наибольшее число прослоев песчаников приурочено к самой верхней части разреза, нижняя часть разреза сложена алевролитами.
Песчаники зеленовато-серые, мелкозернистые, тонко-горизонтально-слоистые, слюдистые по наслоению, участками массивов, известковистые, плотные, крепкие, слабоглинистые, с частыми прослоями аргиллитов.
Аргиллиты темно-серые, плотные, крепкие, плитчатые, слабослюдистые и алевритистые, участками слабоизвестковистые, с ходами илоедов и включениями редких гнезд пирита и растительных остатков.
Алевролиты серые, мелкозернистые, глинистые, плотные, крепкие, участками известковистые с редкими мелкими ходами илоедов, выполненные темно-серым глинистым материалом.
Толщина отложений кунгурского яруса 63‑116 м.
Биармийский (Р2)+Татарский (Р3)
Представлен терригенной нерасчлененной толщей в объеме казанского, уржумского, северодвинского и вятского ярусов.
Сложен неравномерным переслаиванием песчаников, алевролитов и глин, с прослоями углей, с конкрециями известняков и сидеритов.
Песчаники и алевролиты полимиктовые, серые и зеленовато-серые, мелкозернистые и среднезернистые, неравномерно глинистые, неравномерно известковистые, с включениями глинистой гальки.
Глины аргиллитоподобные, серые и темно-серые, неравномерно алевритистые, местами углистые, слюдистые.
Общая толщина средне-верхнепермских отложений – 248‑391 м.
Мезозойская группа (MZ)
В составе мезозойской группы установлено присутствие триасовых, юрских и меловых отложений.
Триасовая система (T)
Отложения триасовой системы представлены всеми тремя отделами. Залегают они со стратиграфическим несогласием и региональным размывом на отложениях верхней перми.
Нижний отдел (T1)
В составе нижнего отдела выделены чаркабожская и харалейская свиты.
Чаркабожская свита. Отложения свиты представлены толщей глин с подчиненными прослоями песчаников и алевролитов. Глины коричневые с включениями зеленовато-серого алеврито-песчанистого материала, слюдистые, аргиллитоподобные, участками с зеркалами скольжения ориентированными под углом 40‑45° к оси керна. Песчаники зеленовато-серые, мелкозернистые, массивные, участками горизонтально-слоистые за счет частого чередования тонких зеленовато-темно-серых слойков, слабоизвестковистые, с линзами и примазками глины буровато-коричневой, слюдистой. Прослоями керн разбит сетью мелких вертикальных трещин. Можно отметить, что появление буроцветных разностей говорит о том, что осадки свиты имеют все более континентальный характер.
Нижняя граница проводится в кровле сероцветной толщи, выше которой залегают красноцветы нижнетриасового возраста.
В основании свиты залегает пласт песчаника, хорошо выделяемый по данным каротажа. Литологически песчаники зеленовато-серые, конгломератовидные, средней крепости, массивные.
Толщина отложений изменяется от 241 м до 349 м.
Харалейская свита. Отложения харалейской свиты представлены красноцветными глинами и песчаниками зеленовато-серыми. В основании залегает пласт песчаников зеленовато-серых, крупнозернистых, неравномерно глинистых, полимиктовых массивных, пористых, слабосцементированных до рыхлых. Образование его проходило, вероятно, в период трансгрессии и тут же наступившей регрессии. Глины, залегающие выше по разрезу, пестроцветные, преимущественно буровато-коричневые прослоями пятнистые с включениями и разводами глины светло-коричневой, зеленовато-серой, реже фиолетовой, неравномерно алевритистые, оскольчатые, слюдистые, с ходами илоедов. Нижняя граница проводится в подошве песчаного пласта, мощность составляет 50‑73 м.
Средний отдел (T2)
Ангуранская свита. Отложения ангуранской свиты условно можно разделить на две части: верхнюю преимущественно глинистую и нижнюю песчанистую. Глины кирпично- и буровато-коричневые, бледно-фиолетовые с охристыми и зелеными пятнами, комковатые, тонкоотмученные с прослоями алевролитов зеленовато-серых, мелко- и среднезернистых, крепких. Песчаники зеленовато-серые, полимиктовые, средне- и крупнозернистые, горизонтальнослоистые, крепко-сцементированные. Осадконакопление происходило, вероятно, в прибрежно-континентальных условиях. Мощность составляет 148‑192 м.
Верхний отдел (T3)
Нарьянмарская свита. Отложения нарьянмарской свиты представлены сероцветной толщей переслаивания глин, песчаников и алевролитов, образование которых происходило, очевидно, в процессе незначительной трансгрессии моря. Глины темно-серые до черных, аргиллитоподобные, тонкоотмученные, слюдистые, плитчатые с раковистым изломом, с частыми плоскостями скольжения, покрытыми грубой параллельной штриховкой, участками линзовиднослоистые, за счет присыпок песчанистого материала с многочисленными отпечатками и остатками раковинчатой фауны. Песчаники зеленовато-серые, полимиктовые, среднезернистые, участками слабоглинистые и слабоизвестковистые, массивные, участками косослоистые за счет обильных примесей глинистого материала, слабосцементированные. Алевролиты зеленовато-серые от сильно-глинистых до сильно-песчанистых. В более глинистых участках с прожилками лептохлорита и плоскостями притирания. В песчанистых местах косослоистые, слоистость обусловлена неравномерной песчанистостью и слюдистостью по плоскостям наслоения, с включениями растительного детрита. Нижняя граница проводится условно в подошве пачки песчаников, ниже которых начинаются пестроцветы ангуранской свиты. Мощность изменяется от 314 м до 386 м.
Юрская система (J)
На исследуемой территории представлена нерасчлененными нижним и средним отделами и верхним отделом.
Нижний + средний отделы (J1+2)
Нижне-среднеюрский отделы сложены песком кварцевым, светло-серым, почти белым, мелкозернистым, слюдистым, горизонтально- и линзовидно-косослоистым, с тонкими прослойками и линзами глины, с редкими прослоями угля, с включениями гравия, реже валунов. Глины в зависимости от содержания углефицированных растительных остатков меняют окраску от серого до коричневого. Толщина отложений составляет 197‑228 м.
Верхний отдел (J3)
Разрез верхнеюрского отдела сложен глинами с прослоями песков и алевролитов.
Глины в нижней части разреза темно-серые, алевритистые, с крупными конкрециями пирита, вверх по разрезу постепенно светлеющие до светло-зеленовато-серых, в самом верху (отложения оксфордского и волжского ярусов) - темно-серые, иногда до черных. Характерна тонкая слоистость, обусловленная разной степенью алевритистости и известковистости. Встречаются прослои горючих сланцев, единичные железисто-известковистые конкреции, стяжения пирита, включения комковатой глины. Толщина отложений составляет 122‑213 м.
Меловая система (К)
Меловая система на исследуемой территории представлена только нижним отделом.
Нижний отдел (К1)
Нижнюю часть разреза слагают серые и зеленовато-серые (глауконитовые) глины и глинистые алевролиты, тонкослоистые, с прослоями опоковидных пород, с включениями хорошо окатанной гальки известняков и песчаников, с морской фауной.
В верхней части развиты алевриты, пески и песчаники с подчиненными прослоями глин, содержащих растительный детрит, пыльцу и споры. Пески и алевролиты серовато-зеленые, глинистые, глауконитовые, с каолинитовым цементом, с обилием растительного детрита по плоскостям напластования, с прослоями и линзами угля. Толщина 313‑377 м.
Кайнозойская группа (KZ)
Весь кайнозойский разрез на рассматриваемой территории относится к отложениям четвертичной системы, которые с размывом залегают на породах нижнемелового возраста.
Четвертичная система (Q)
Литологически данные отложения представлены песками, супесями, глинами и суглинками с прослоями скоплений валунов.
Пески разнозернистые, в основном, кварцевые с включениями гравия и гальки. Суглинки темно-серые, плотные, песчанистые, с детритом пелеципод. Осадки в нижней части разреза представлены моренно-ледниковыми образованиями, а в верхней части разреза - озерно-аллювиальными и эоловыми образованиями. Толщина – 246‑263 м.
Тектоническое строение
В тектоническом отношении Висовое месторождение и входящий в его состав Лапкотынский купол расположено в пределах центральной части Хорейверской впадины – структуры первого порядка Печорской синеклизы (рисунок 2.4). Впадина граничит на западе с Колвинским мегавалом, на востоке – с Варандей-Адзьвинской структурной зоной. К север-северо-востоку впадина продолжается в акваторию Печорского моря, а к юго-востоку ограничена Воркутинским поднятием.
Осадочный чехол Ховейверской впадины имеет мощность, которая по разным оценкам колеблется в диапазоне 4.0‑7.5 км. В его разрезе выделяются кембрийско-нижнеордовикский, нижнеордовикско-нижнедевонский, среднедевонско-нижневизейский, средневизейско-нижнетриасовый и среднетриасово-нижнемеловой структурно-формационные этажи, отражающие крупные тектонические перестройки в различные исторические этапы развития региона.
По нижележащим кембрийско-нижнеордовикскому и нижнеордовикско-нижнедевонскому структурно-формационным этажам Хорейверской впадине соответствует Большеземельский свод, унаследовавший структуру фундамента. Характерной особенностью свода является возрастание стратиграфической полноты и мощности отложений нижних структурно-формационных этажей от вершины к его периферийным частям. Причем, к вершине свода наблюдается постепенное выпадение из разреза отложений среднего, нижнего девона и значительной части отложений верхнего силура.
По подошве доманика Хорейверская впадина представляет собой пологую структуру с общей тенденцией погружения на северо-запад (от 3200 м до 4200 м), в которой выделяется ряд структурных элементов второго порядка, к центральной из них – Колвависовской ступени – приурочена рассматриваемая территория. С север-северо-запада ступень граничит с Садаягинской ступенью, с юга – с Возейским, Усинским валами и Цильегорской депрессией. Восточная часть ограничена валом Сорокина – структурой второго порядка, выделяемой в пределах Варандей-Адзьвинской зоны.
По подошве триасовых отложений черты ступенчатого строения Хорейверской впадины нивелируются, приобретая облик пологой моноклинали, осложненной структурными носами, террасами и малоамплитудными (не более 50 м) локальными поднятиями.
Непосредственно само Висовое поднятие выделяется в составе группы биогермных структур девонского возраста, которые образовались на границе двух тектонических элементов – Колвависовской и Садаягинской ступеней.
В рамках работ по комплексной интерпретации материалов сейсморазведки 3D и ГИС в пределах рассматриваемого района были прослежены и картированы следующие основные отражающие сейсмические горизонты:
- в среднеордовикско-нижнефраском сейсмогеологическом комплексе:
§ ОГ V в отложениях ордовика;
§ ОГ IV в отложениях силура;
§ ОГ III‑IV поверхность предфранского размыва;
§ ОГ IIIdm (подошва доманикового горизонта).
- в среднефранско-нижнепермском карбонатном сейсмогеологическом комплексе:
§ ОГ IIIf3 – кровля франских отложений;
§ ОГ IIIfm_III – кровля елецкого горизонта нижнефаменского подъяруса (отождествляется с кровлей пласта D3fmIII);
§ ОГ IIIup – кровля размытых отложений фаменского яруса;
§ ОГ IIs_bot – отражение от подошвы пачки ангидритов тарусско-стешевского горизонта серпуховского яруса;
§ ОГ IIs - отражение от кровли пачки ангидритов тарусско-стешевского горизонта серпуховского яруса;
§ ОГ I‑II – граница верхнекаменноугольных и нижнепермских отложений;
§ ОГ Ia – граница в кровле ассельского яруса;
§ ОГ Iar – граница в кровле карбонатов артинского яруса;
§ ОГ А‑I - граница несогласия, отвечающая предтриасовому размыву;
По ОГ V, IV (рисунки 2.5, 2.6) район Висового месторождения представляет собой моноклинальную поверхность, погружающуюся в восток-северо-восточном направлении и осложненную в ее центральной части структурным носом. Регионально структура является восточной переклиналью Большеземельского свода, купольная часть которого расположена западнее месторождения. Диапазон глубин залегания ОГ IV в пределах Висового месторождения составляет около 400 м, меняясь от – 4690 м на Лапкотынском куполе до – 5080 м в районе самой восточной скважины 6р. Угол погружения поверхности равен в среднем 3‑5 градуса, достигая 8‑10 градусов.
По ОГ III‑IV (рисунок 2.7), отвечающему поверхности предфранского размыва, структурный план месторождения частично изменяется. На юге от месторождения (в районе Северо-Хоседаюской площади) здесь картируется антиклинальная складка, слегка вытянутой в юг-юго-запад – север-северо-восточном направлении с более пологим северным крылом и более крутым южным. Северо-западная и северо-восточная периклинали этой складки приходятся на район Висового месторождения. Аналогично выглядит и структурный план по ОГ IIIdm (рисунок 2.8).
Кровля ОГ IIIf3 идентифицируется с поверхностью крупного биогермного массива, формировавшегося на протяжении позднего франа, и который обусловил структурный план вышезалегающих продуктивных горизонтов. Массив имеет линейную форму, ориентированную в юго-западно – северо-восточном направлении и осложненную более локальными поднятиями. Для всей зоны поднятий характерны более крутые юго-восточные крылья и более пологие северо-западные. В пределах месторождения выделяется основное поднятие, оконтуренное изогипсой ‑3220 м и имеющее размеры 1.5х10 км, поднятие в районе скв. 6р, которое по изогипсе ‑3260 м имеет размеры 1.5х2.5 км и структурный нос в районе Лапкотынского купола, который по рассматриваемому ОГ раскрывается в юго-западном направлении в сторону Западно-Хоседаюского поднятия. По изогипсе ‑3220 м его размеры составляют 1.5х4.0 км.
По ОГ IIIfm_III и по кровле пласта D3fmIV (рисунки 2.10, 2.11, графические приложения 4, 5), отвечающих продуктивной части разреза, структурный план в целом наследует предыдущий, позднефранский, который обусловлен биогермным массивом, но приобретает некоторые особенности. В частности, поднятие в районе скважины 6р сливается с основным поднятием месторождения, а поднятие в районе 14п (Лапкотынский купол) наоборот обосабливается от Западно-Хоседаюского поднятия, при этом оставаясь обособленным и от непосредственно Висового поднятия.
Таким образом, по кровле пласта D3fmIV в пределах месторождения картируются две остновных морфологических единицы – это поднятие на юго-западе лицензионного участка и основное поднятие. Первое (Лапкотынский купол) оконтуривается изогипсой -3010 м и имеет размеры 2х3 км при амплитуде около 50 м. Наклоны крыльев здесь по-прежнему различаются – от 1‑2 градусов на северо-западе до 10‑15 градусов на юго-востоке. В отдельных случаях достигают 20 градусов.
Основное поднятие оконтуривается изогипсой ‑3020 м и имеет размеры 3.5х18 км при амплитуде около 70 метров. Углы крыльев структуры аналогичны Лапкотынскому поднятию – от 1‑2 градусов на северо-западе до 10‑15 градусов на юго-востоке.
В интервале отражающих горизонтов ОГ IIIf3 – ОГ IIIup при интерпретации сейсмических материалов 3D был выделен ряд малоамплитудных дизъюнктивных нарушений. По мнению авторов интерпретации /1/, они могут быть связаны как с процессами гравитационного проседания (уплотнения) пород различной плотности при переходе от рифогенных карбонатов к терригенно-карбонатным породам предрифовых зон, так и со сбросо-сдвиговыми движениями, происходившими в раннекиммерийском и альпийском этапах тектонической активности.
Картируемая величина смещений на крыльях этих нарушений не значительна – порядка 10 м и сопоставима с точностью структурных сейсмических построений. Экранирующие свойства этих нарушений не изучены, а само выделение (при учете сложности волновой картины в районе биогермных тел) не всегда однозначно.
Несмотря на то, что при интерпретации материалов 3D сейморазведки нарушения были выделены, и существует косвенная геолого-промысловая информация, не исключающая развитие дизъюнктивных нарушений в регионе Центрально-Хорейверского поднятия, на дату выполнения подсчета запасов Висового месторождения не имеется убедительных оснований рассматривать выделенные сейсмические нарушения в качестве тектонических экранов. Все наблюдаемые области, которые можно рассматривать в качестве отдельных тектонических блоков, имеют одинаковый уровень ВНК. Также следует отметить наличие нефтенасыщенных коллекторов юго-восточнее от предположительного регионального нарушения, в районе скважины 7р.
Корреляция разрезов скважин
Корреляция разрезов выполнялась по всему фонду пробуренных скважин (58), в которых имелись материалы геофизических исследований на дату выполнения подсчета запасов.
Целевыми интервалами корреляции являлись верхнедевонские отложения фаменского яруса, в пределах которых регионально выделяются продуктивные карбонатные пласты D3fmIV и D3fmIII. Стратиграфически интервал пласта D3fmIV приурочен к низам усть-печорского горизонта, пласт D3fmIII – к верхней части нерасчлененной толщи задонского и елецкого горизонтов.
Перекрывающая известняки пласта D3fmIV слоистая глинисто-алевролито-известняковая пачка отложений является реперной и легко выделяется в разрезе всего Центрально-Хорейверского поднятия по повышенным показаниям гамма-активности и низким величинам кажущегося сопротивления. Кровля самого пласта D3fmIV прослеживается по резкому снижению показаний гамма-активности.
В пределах всего Центрально-Хорейверского поднятия подошва пласта D3fmIV (подошва усть-печорского горизонта) достаточно уверенно прослеживается примерно в 30‑40 м ниже кровли по повышенному содержанию глинистого материала в разрезе, следствием чего является увеличение показаний гамма-метода. Перемычка между пластами D3fmIV и D3fmIII, залегающим непосредственно ниже, выделяется по маломощному интервалу толщиной 1‑3 м с максимальными показаниями метода.
Однако по мере удаления от областей сноса обломочного материала содержание терригенного материала уменьшается в восточном и юго-восточном направлении, что отражается на степени прослеживаемости этого интервала по данным ГИС. В результате в районе Висового месторождения и к югу от него (Северо-Хоседаюское месторождение) граница подошвы пласта D3fmIV (и соответственно, кровля D3fmIII) становится менее выраженной и прерывистой.
Еще менее уверенно можно говорить о границе, ассоциируемой с подошвой пласта D3fmIII, которая в значительной степени условна и на дату выполнения подсчета запасов вскрыта на месторождении лишь тремя скважинами 14п, 2405, 2406. Вскрытая верхняя часть елецко-задонских отложений представляет собой преимущественно массивный водонасыщенный коллектор, имеющий двучленное строение с эффективными мощностями около 15 м в верхней части и около 40 м в нижней части (примерный интервал абсолютных отметок – 2996 ‑3062 м). Подошва пласта D3fmIII условно принята по одному из маломощных непроницаемых прослоев в верхней части этого интервала.
НЕФТЕНОСНОСТЬ
Висовое месторождение расположено в пределах Колвависовского нефтегазоносного района (НГР), входящего в состав Хорейверской нефтегазоносной области (НГО) Тимано-Печорской нефтегазоносной провинции и приурочено к Центрально-Хорейверской зоне рифогенных построек.
В осадочном чехле Тимано-Печорской провинции выделяются восемь нефтегазоносных комплексов:
1. Ордовикско-нижнедевонский;
2. Среднедевонско-нижнефранский;
3. Верхнефранско-турнейский;
4. Нижнекаменноугольный;
5. Верхневизейско-нижнепермский;
6. Нижнепермский;
7. Верхнепермский;
8. Триасовый.
В разрезе осадочного чехла рассматриваемого района выделяются следующие нефтегазоносные комплексы (НГК) /5/:
1. Ордовикско-нижнедевонский карбонатный;
2. Среднедевонско-нижнефранский терригенный;
3. Доманиково-турнейский карбонатный;
4. Верхневизейско-нижнепермский карбонатный;
5. Пермско-триасовый терригенный.
Ордовикско-нижнедевонский НГК в пределах Центрально-Хорейверского поднятия представлен верхнесилурийскими и нижнедевонскими отложениями. На Висовом месторождении эти отложения не вскрыты ни одной скважиной.
На Хорейверской впадине верхнесилурийские отложения рассматриваемого НГК опробованы на Южно-Садаягинской, Варкнавтской, Пасседской, Восточно– Сихорейской, Западно–Хоседаюской, Юнкомылькской, Западно–Ярейягинской, Пончатинской, Западно–Осовейской и Западно–Подверьюской площадях, при испытании этих пород притока пластовых флюидов не получено.
С нижнедевонскими отложениями связана крупная область нефтегазонакопления в северо-восточной части района в зоне сочленения Хорейверской впадины и вала Сорокина, где открыты два крупных месторождения: им. Р. Требса и А. Титова. Залежи нефти выявлены также на Колвинском месторождении, расположенном южнее Висового.
Отложения среднедевонско-нижнефранского НГК на Висовом месторождении представлены нерасчлененными тиманским и саргаевским образованиями и вскрываются только одной скважиной 14п, пробуренной на Лапкотынском куполе.
В пределах Хорейверской НГО при опробовании рассматриваемых отложений на Среднеянемдейской, Восточно–Колвинской, Ардалинской, Юнкомылькской и Северо-Хоседаюской площадях притока не получено. Приток нефти дебитом 1.8 м3/сут был получен в единственной скважине 71 на Оленьей площади.
Доманиково-турнейский карбонатный НГК.На Висовом месторождении в состав комплекса входят среднефранские (доманиковый горизонт), верхнефранские и фаменские отложения девонской системы.
Отложения доманиковского горизонта на юге Хорейверской впадины и участками в ее северной части характеризуются очень низкими ФЕС. Исключение составляют Варкнавтская, Восточно–Колвинская, Западно–Ярейягинская и Колвинская структуры, в пределах которых установлены залежи нефти.
Вышележащие сирачойские и евлановско–ливенские отложенияобладают лучшими коллекторскими свойствами. Залежи нефти в них выявлены на месторождении им. Р. Требса, Табровояхинском и Пасседском. На Висовом месторождении отложения не опробованы. При опробовании их на соседней, Северо-Хоседаюской площади, в трех скважинах в открытом стволе получены признаки нефти в виде пленки в воде.
В разрезе фаменского яруса залежи нефти в них выявлены в пределах всей Центрально-Хорейверской зоны (ЦХП). В нижнефаменских отложениях продуктивными являются пласты D3fmI, D3fmII, D3fmIII, в подошве средне-верхнефаменских отложений – D3fmIV.
Промышленные запасы нефти Висового месторождения установлены в продуктивных пластах D3fmIII и D3fmIV.
Отложения верхневизейско-нижнепермского карбонатного НГК в пределах Висового месторождения развиты повсеместно, вскрыты всеми скважинами, представлены в объеме окского надгоризонта визейского яруса, тарусского+стешевского и протвинского горизонтов серпуховского яруса, отложений среднего и верхнего карбона, а также ассельско-сакмарских и артинских образований пермской системы. На Висовом месторождении отложения данного комплекса опробованы в двух скважинах: артинские отложения нижней перми - в скважине 2п и отложения окского горизонта нижнего карбона - в скважине 14п. В обоих случаях получены притоки воды.
В пределах ЦХП в отложениях окского надгоризонта визейского яруса промышленные запасы нефти установлены на Западно-Хоседаюском месторождении. Признаки нефтенасыщения серпуховских доломитов в керне были отмечены на Сихорейской и Западно-Хоседаюской площадях. В отложениях остальных горизонтов в пределах ЦХП запасы УВ не выявлены.
Залежи нефти в средне-верхнекаменноугольных отложениях, а также в биогермных образованиях ассельско-сакмарского возраста установлены южнее ЦХП на Северо-Хаяхинской и Сандивейской площадях.
Пермско-триасовый терригенный НГК. В пределах Висового месторождения породы комплекса развиты повсеместно, комплекс вскрыт всеми скважинами и представлен в объеме нижнепермских (кунгурских), верхнепермских (уфимско-казанских), триасовых отложений.
Промышленная нефтеносность пермско-триасового терригенного комплекса на территории ЦХП и в целом на Хорейверской впадине не установлена. При опробовании отложений на Висовом месторождении в скважине 2п получен приток воды. В пределах Хорейверской впадины в процессе геологоразведочных работ в отдельных поисково–разведочных скважинах отмечались признаки нефтенасыщенности по керну, заключениям ГИС (скважины 51-Южно-Садаягинская, 10-Южно-Сюрхаратинская) и результатам опробования (3-Сюрхаратинская, 60-Верхнеколвинская, 5, 41, 42–Оленьи).

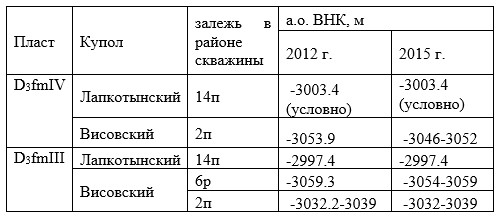

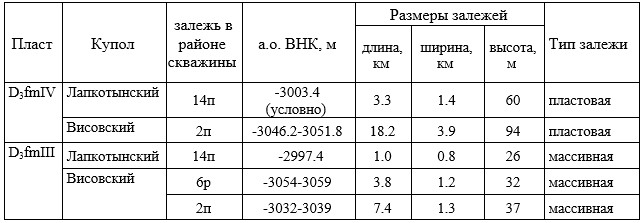

Описание залежей Висового месторождения
Как уже отмечалось выше, в разрезе Висового месторождения продуктивными являются пласты D3fmIII и D3fmIV, нефтеносность которых установлена по данным опробований, ГИС и керна на Висовском и Лапкотынском поднятиях.
Пласт D3fmIV приурочен к низам усть-печорского горизонта нерасчлененного средне- верхнефаменского яруса верхнего девона. Покрышкой для рассматриваемой продуктивной толщи служит пачка плотных глинисто-карбонатных отложений средне-позднефаменского возраста, представленная известняками глинистыми, пятнисто-доломитизированными, с тонкими прослоями доломитов и аргиллитов.
Пласт D3fmIII приурочен к верхней части нерасчлененной толщи задонского и елецкого горизонтов нижнефаменских отложений.Непроницаемая глинисто-карбонатная перемычка между продуктивными пластами D3fmIV и D3fmIII достаточно хорошо прослеживается на всем месторождении. Толщина ее изменяется от 4.3 м в скважине 2503 до 36.6 м в скважине 2602, среднее значение составляет 17.7 м.
Простирание залежей Висового месторождения приурочено к условной границе барьерного рифа средне‑верхнефранского возраста.
По состоянию на 01.01.2015 г. на государственном балансе РФ числятся запасы по пластам D3fmIV и D3fmIII, утвержденные ГКЗ РФ в 2012 году (протокол № 2875 от 30.11.2012 г.). За прошедшее время на рассматриваемом месторождении пробурены 32 новые скважины, данные ГИС и опробований которых позволили уточнить строение залежей Висовского купола. Лапкотынский купол, как и ранее, вскрыт двумя скважинами 22 и 14п.
Краткая характеристика залежей приведена в таблице 1. Сопоставление абсолютных отметок ВНК залежей настоящего подсчета запасов и подсчета запасов 2012 г. приведено в таблице 6.2.Обоснование положения ВНК, принятых в настоящем подсчете запасов, приведено в таблице 6.3.
Таблица 1
Краткая характеристика залежей нефти в продуктивных пластах Висового месторождения
Таблица 2
Сопоставление абсолютных отметок ВНК залежей с принятыми в подсчете запасов 2012 года
Пласт D3fmIV
В пласте D3fmIV выделены, как и ранее, две залежи нефти, приуроченные к Висовскому и Лапкотынскому куполам.
Залежь Висовского купола была вскрыта 22 скважинами, водонефтяной контакт был принят по данным ГИС и испытаний скважины 7р посередине между подошвой нефтенасыщенных и кровлей водонасыщенных коллекторов на а.о.‑3053.9 м (рисунок 6.1). На сегодняшний день залежь вскрыли 52 скважины, бóльшая часть которых вовлечены в эксплуатации залежи.
Большинство скважин вскрыли полностью нефтенасыщенную область, в водонефтяной зоне расположены семь скважин, из них только одна скважина 7р участвовала в прошлом подсчете. Водонефтяной контакт залежи в настоящей работе обоснован следующими данными.
В скважине 7р при самостоятельных испытаниях пласта D3fmIV в открытом стволе из интервала а.о.-3031.7-3050.7 м получен безводный приток нефти дебитом 50.6 м3/сут, из интервала а.о. -3050.7-3057.7 м - приток воды с пленкой нефти дебитом 89.6 м3/сут, при совместном испытании пластов D3fmIV и D3fmIII в интервале а.о.-3067.7-3098.7 м получен приток воды (таблица 6.1). По данным ГИС подошва нижнего нефтенасыщенного коллектора в скважине расположена на а.о.-3050.3 м, в интервале а.о.-3052.7-3053.4 м характер насыщенности неясен, с а.о.-3057.4 м - вода.
В скважине 2507 (удл. 172.6 м) по данным эксплуатации пласта D3fmIV из интервала а.о.‑3033.1‑3035.0 м получен приток нефти с водой. Начальный дебит нефти составил 25.2 т/сут, содержание воды 6 %. По данным ГИС коллекторы пласта D3fmIV в скважине нефтенасыщенны до а.о.‑3040.8 м, с а.о.‑3046.2 м являются водонасыщенными.
В скважине 2606 (удл. 584.4 м) по данным эксплуатации пласта D3fmIV из интервала а.о.‑3035.3‑3042.8 м получен приток нефти с водой. Начальный дебит нефти составил 45.5 т/сут, содержание воды 63 %. По данным ГИС коллекторы пласта D3fmIV в скважине нефтенасыщенны до а.о.‑3050.1 м, в интервале а.о.‑3050.1‑3051.8 м интерпретируются как «нефть+вода».
Водонефтяной контакт залежи Висовского купола пласта D3fmIV принят на а.о.‑3046.2-3051.8 м (таблица 6.1, рисунок 6.1). Скважина 2606, в которой отмечается наиболее глубокая отметка ВНК, имеет значительное удлинение (584.4 м), однако авторы склонны считать определенные в скважине абсолютные отметки достоверными. Инклинометрия в скважине измерялась прибором НИ2‑М2, максимальная погрешность определения зенитного угла которого изменяется от ‑7' до +6' (текстовое приложение 1). Опираясь на литературные источники и исходя из собственного опыта, при погрешности зенитного угла 12÷15' погрешности в определении абсолютных отметок незначительны даже при удлинении свыше 600 м /27/.
Следует отметить, что в трех скважинах 2208, 2604 и 2705 имеются противоречия принятому ВНК.
В скважине 2208 по данным ГИС кровля водонасыщенных коллекторов отмечается на а.о.‑3006.0 м, т.е., на 40 м выше принятого уровня контакта. По результатам освоения скважины из интервалов а.о.‑2985.0‑2987.0 м и ‑2998.6‑3003.4 м получен приток нефти с водой. Дебит нефти составил 1.2 т/сут, содержание воды в притоке - 97 % (таблица добычи, рисунок 6.2). Скважина пробурена в апреле 2012 года в юго‑западной части залежи. Ранее в разработку залежи были введены 15 скважин, шесть из которых расположены в непосредственной близости к скважине 2208. На рисунке 6.2 видно, что в скважинах, введенных в эксплуатацию в 2011 году, начальные дебиты практически безводные. В последующих скважинах обводненность продукции увеличивается. На основании сказанного авторы считают, что скважина 2208 вскрыла текущее положение ВНК.
Скважины 2604 и 2705. В обеих скважинах при испытании в колонне пласта D3fmIV получены притоки пластовой воды (таблица испытаний, рисунок 6.3) выше принятого уровня ВНК на 9÷15 м.
Скважина 2604 была пробурена в мае 2013 г., 2705 – в августе 2014‑го. Между ними в августе 2013 г. была пробурена скважина 2606, которая была пущена в работу на пласт D3fmIV с дебитом 45.5 м3/сут и обводнённостью 63 % (рисунок 6.3). То есть о влиянии разработки, по крайней мере, на скважину 2604, говорить не приходится, тем более, что по данным ГИС в скважинах 2604, 2705 выделены нефтенасыщенные коллекторы. Справедливости ради, следует отметить, что коллекторы в скважинах, в основном, небольшой толщины, что снижает достоверность оценки УЭСп, а значит, и характера насыщенности коллекторов.
Таким образом, результаты освоения скважин 2604, 2705 противоречат принятому ВНК, что, скорее всего, не является следствием влияния разработки. Характер насыщенности коллекторов по данным ГИС в этих скважинах не противоречит ВНК залежи.
В случае учёта результатов освоения и неучёта данных ГИС, водонефтяной контакт в скважине 2604 будет соответствовать а.о.‑3029 м, в скважине 2606 ‑3052 м, в скважине 2705 ‑3018 м. Такие перепады ВНК на небольшом участке труднообъяснимы.
Теперь обратимся к данным ПГИ. В скважине 2604 в трёх случаях из 4-х в перфорированном интервале работает один прослой, причём 17.06.2013 г. – «нефтью через воду» (таблица ПГИ, рисунок 6.3), отмечен заколонный переток снизу.
В скважине 2705 также отмечаются заколонные перетоки и негерметичность эксплуатационной колонны и забоя.
Учитывая вышесказанное, в настоящей работе авторы сочли возможным при обосновании ВНК залежи не принимать во внимание результаты освоения скважин 2604, 2705, и учесть характер насыщенности коллекторов по данным ГИС.
Залежь пластово‑сводовая, имеет неправильную форму, вытянутую с юго‑запада на северо‑восток. Длина залежи составляет 18.2 км, ширина изменяется от 0.5 км в крайней северо‑восточной части до 3.9 км в центре. Максимальная высота залежи ‑ 94 м. Эффективные нефтенасыщенные толщины по данным ГИС изменяются от 3.5 м в скважине 2703_бс до 18.1 м в скважине 2503, среднее значение - 9.5 м.
На Лапкотынском куполе залежь вскрыта, как и в прошлом подсчете запасов, двумя скважинами 14п и 22п. Из них скважина 14п в настоящее время участвует в разработке залежи, в скважине 22п продуктивность подтверждена результатами испытаний (таблица 6.1, рисунок 6.4).
Водонефтяной контакт залежи принят, как и ранее, условно, по подошве нефтенасыщенных коллекторов в скважине 22п на а.о.-3003.4 м.
Залежь пластово‑сводовая, имеет неправильную условно овальную форму, вытянутую с юго‑запада на северо‑восток. Длина залежи составляет 3.3 км, ширина изменяется от 1.1 км до 1.4 км. Максимальная высота залежи ‑ 60 м. Эффективные нефтенасыщенные толщины по данным ГИС скважин 14п и 22п составляют 9.0 м и 9.3 м соответственно.
Пласт D3fmIII
В пласте D3fmIII, как и в подсчете запасов 2012 года, выделено три залежи нефти - одна на Лапкотынском куполе и две на Висовском.
Залежь в районе скважины 2п Висовского купола в 2012 году была вскрыта семью скважинами. ВНК изменялся от а.о.‑3032.2 м в скважине 10р до а.о.‑3039.0 м в скважине 2п.
На сегодняшний день залежь вскрыта 13 скважинами, ни одна из которых не добурена до подошвы пласта D3fmIII. В разработку залежи введены 11 скважин совместно с вышезалегающим пластом D3fmIV.
Данные ГИС и опробований новых скважин не противоречат принятому ранее контакту. По данным ГИС наиболее глубокая подошва продуктивных коллекторов отмечается в скважине 2503 на а.о.‑3031.2 м, наиболее высокая кровля воды на а.о.‑3033.6 м также в скважине 2503.
Таким образом, водонефтяной контакт залежи в настоящей работе не изменился относительно установленного в прошлом подсчете и принят на а.о.‑ 3032.2‑3039.0 м по скважинам 10р и 2п соответственно (таблица 1).
Залежь массивного типа, имеет неправильную овальную форму. Длина залежи 7.4 км, ширина в центральной части достигает 1.3 км, на крайних окончаниях в юго‑западной и северо‑восточной частях составляет 0.6 км. Эффективные нефтенасыщенные толщины по данным ГИС изменяются от 0.5 м в скважине 2101 до 10.0 м в скважине 2503.
Залежь в районе скважины 6р Висовского купола в предыдущем отчете была вскрыта единственной скважиной 6р. ВНК был принят на а.о.‑3059.3 м на середине расстояния между нефтенасыщенными и водонасыщенными коллекторами указанной скважины.
На сегодняшний день залежь дополнительно вскрыта скважинами 2602, 2701, 2702, 2703бс, 2706 (подошву пласта D3fmIII не вскрыли). Эксплуатация залежи ведется с 2014 года скважинами 2701 и 2702 совместно с пластом D3fmIV. Водонефтяной контакт в настоящей работе принят на основании следующих данных.
В скважине 2701 (удл. 100.2 м) по результатам опробований пласта D3fmIII из интервала а.о.‑3051.2‑3056.2 м получен приток нефти с водой. Дебит нефти составил 3.8 т/сут, воды 82.7 %. В декабре 2014 года пласт D3fmIII эксплуатируется совместно с пластом D3fmIV, дебит нефти составил 9.7 т/сут при обводненности 67 %. По данным ГИС коллекторы пласта D3fmIII в интервале а.о.‑3051.2‑3052.4 м имеют неясный характер насыщенности, с а.о.‑3054.0 м являются водонасыщенными.
В скважине 2702 (удл. 133.2 м) пласт D3fmIII разрабатывается с августа 2014 года совместно с пластом D3fmIV в интервалах а.о.‑3044.2‑3046.2 м, ‑3047.7‑3049.7 м (пласт D3fmIII), ‑3000.7‑3015.7 (пласт D3fmIV). Согласно данным эксплуатации начальный дебит нефти составил 38.1 т/сут, содержание воды 1.2 %. По данным ГИС коллекторы пласта D3fmIII являются нефтенасыщенными до а.о.‑3055.8 м, в интервале а.о.‑3055.8‑3059.4 м интерпретируются как «нефть+вода».
В скважинах 2703бс и 2706 нефтенасыщенные коллекторы в пласте D3fmIII отмечаются по данным ГИС выше а.о.‑3054 м.
Таким образом, водонефтяной контакт по залежи принят на а.о.‑3054.0‑3059.4 м (рисунок 6.5, таблица 6.1). Залежь массивного типа, неправильной формы, простирание залежи приурочено к условной границе барьерного рифа более раннего возраста, длина 3.8 км. Ширина изменяется от 0.4 км в крайней северо‑восточной области до 1.2 км на центральном и северо‑западном участках, максимальная высота составляет 32 м. Эффективные нефтенасыщенные толщины по данным ГИС изменяются от 1.6 м в скважине 2602 до 12.9 м в скважине 2702, среднее значение 6.1 м. Одна скважина 2706 не добурена до ВНК.
На Лапкотынском куполе залежь выделена, как и в прошлом подсчете запасов, по данным ГИС единственной скважины 14п. Водонефтяной контакт принят без изменений по кровле водонасыщенных коллекторов в указанной скважине на а.о.‑2997.4 м.
Залежь массивного типа, небольшая округлой формы. Размеры залежи 1.0×0.8 км, высота залежи ‑ 26 м. Эффективная нефтенасыщенная толщина в скважине 14п составила 3.7 м.
Источник: Пересчет запасов нефти, растворенного газа и сопутствующих компонентов, технико-экономическое обоснование коэффициентов извлечения нефти Висового месторождения. Лицензия НРМ 00689 НР. Договор 01-014/15. Дубова А.В., Дубина А.М., Тарасенко И.Ж., и др. 2015
