Класс Месторождения:
Тип Месторождения: Нефтяное
Местоположение:
Местность:
Стадия разработки: Добыча
Год открытия: 1946
Источник информации:
Метод открытия:
Площадь: 45.79 км²
Войвожское месторождение нефти и газа
Войвожское месторождение нефти и газа находится в 110 км к юго-востоку от г. Ухты. Гидрографически территория расположена в верховьях бассейна реки Ижма. По территории месторождения проходит автодорога с асфальто-гравийным покрытием и железнодорожная ветка, соединяющая Ухту с Троицко-Печорском. Непосредственно на территории месторождения находится поселок Войвож.
Литолого-стратиграфическая характеристика разреза
Стратиграфическое расчленение осадочного чехла южного поля Войвожского месторождения выполнено в соответствии со стратиграфической схемой Тимано-Печорской провинции.
В геологическом строении исследуемой площади принимают участие породы фундамента и осадочные отложения палеозойской и кайнозойской групп.

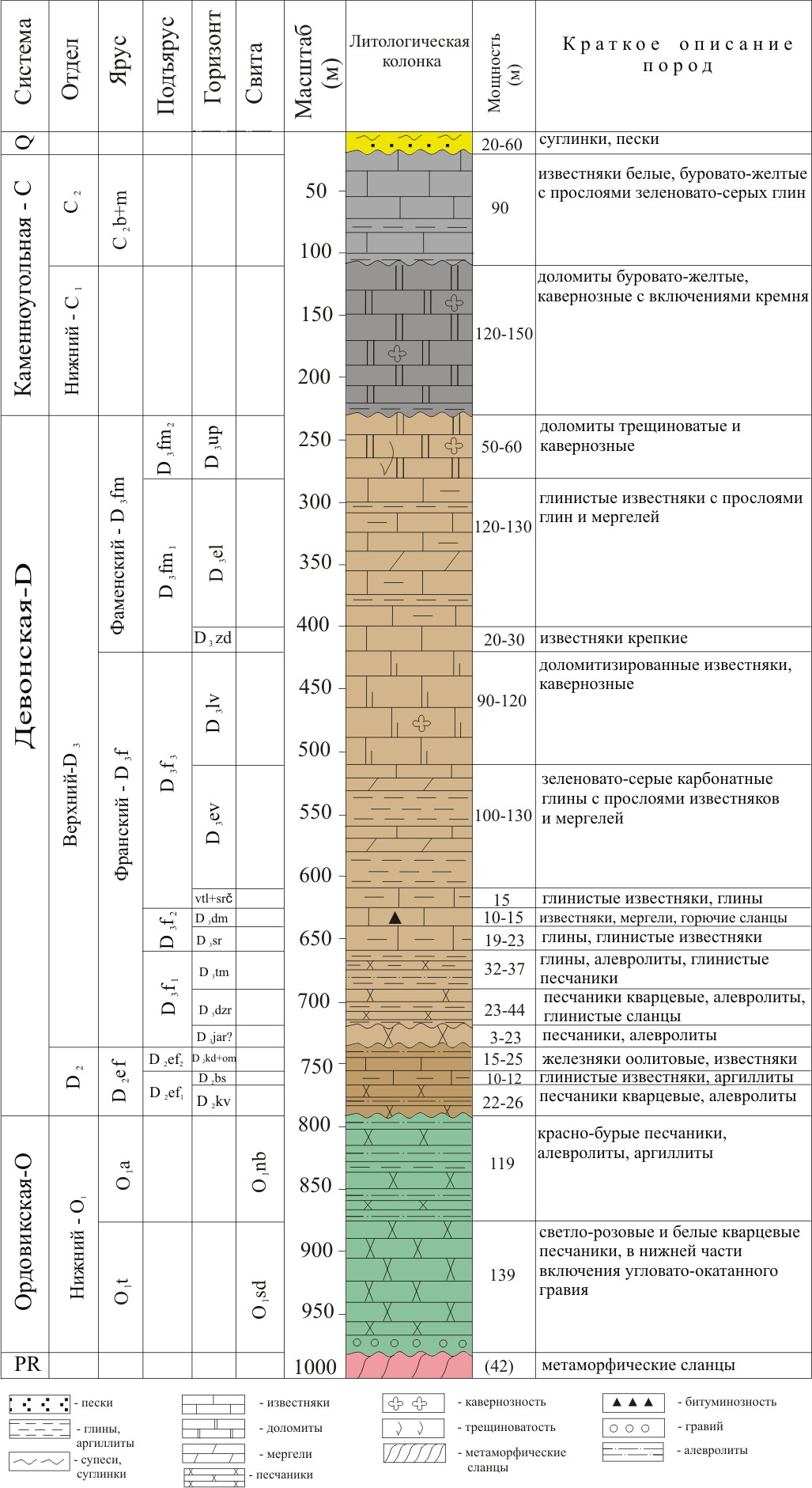

Сводный литолого-стратиграфический разрез изучаемой территории представлен на рисунке 1.
Протерозойская группа - PR
Породы фундамента в пределах площади работ вскрыты скважиной 95-Войвож на глубине 1118м (абс.отм. -882,7м). В скважине из интервала 1145-1160м (долб. 19-21) поднят керн, представленный красно-буроватыми песчанистыми метаморфическими сланцами. Сланцы сильно дислоцированы и залегают под углом 80-85°.
Вскрытая мощность протерозойской группы в скважине 95 составляет 42м.
Рис. 1. Сводный литолого-стратиграфический разрез южного поля Войвожского месторождения
Палеозойская группа - PZ
Отложения палеозойской группы присутствуют в объеме ордовикской, девонской и каменноугольной систем.
Ордовикская система - О
Образования ордовикской системы, с угловым и стратиграфическим несогласием залегающие на эродированной поверхности фундамента, представлены нижним отделом. Породы среднего и верхнего отделов на изучаемой территории размыты в предсреднедевонское время.
Нижний отдел – O1
Нижнеордовикские отложения присутствуют в объеме тремадокского (О1t) и аренигского (O1a) ярусов, которым соответствуют местные седъельская (O1sd) и нибельская (O1nb) свиты. На полную мощность породы нижнего ордовика вскрыты в скважине 95-Войвож.
Седъельская свита представлена светло-розовыми и белыми кварцевыми песчаниками. Песчаники мелко- и среднезернистые, слабосцементированные. В нижней части свиты встречаются включения угловато-окатанного гравия.
Толщина свиты в скважине 95-Войвож составляет 139м.
Нибельская свита сложена красно-бурыми песчаниками, алевролитами и аргиллитами. Песчаники мелко-, тонкозернистые, глинистые со стяжениями сферолитов.
Толщина свиты в скважине 95-Войвож составляет 119м.
Мощность нижнеордовикских образований составляет 258м.
Девонская система - D
Отложения девонской системы в объеме среднего и верхнего отделов трансгрессивно залегают на нижнеордовикских образованиях. В пределах участка работ их толщина составляет 530-660м.
Средний отдел - D2
Среднедевонские отложения мощностью 45-65м присутствуют в объёме эйфельского яруса. Образования живетского яруса на площади исследования размыты в предсреднедевонское время.
Эйфельский ярус - D2ef
Эйфельский ярус представлен двумя подъярусами: верхним (койвенский, бийский горизонты) и нижним (кедровский, омринский и колвинский горизонты). Отложения колвинского горизонта на исследуемой территории размыты.
Нижнеэйфельский подъярус - D2ef1
Койвенский горизонт - D2kv
Койвенский горизонт мощностью 22-26м присутствует в объеме пласта III (D2ef). Пласт сложен преимущественно кварцевыми песчаниками, светло-серыми, мелкозернистыми, с гнездами пирита. В разрезе выделяются прослои алевролита светло-серого слюдистого, с обуглившимися растительными остатками. В нижней части наблюдаются обломки кварца.
Бийский горизонт – D2bs
Бийский горизонт толщиной 10-12м сложен темно-серыми аргиллитами с включениями оолитовых железняков и редкими прослоями глинистых известняков.
Верхнеэйфельский подъярус - D2ef2
Кедровский горизонт - D2kd
Кедровский горизонт мощностью 9-12м на исследуемой площади представлен карбонатным пластом П (D2ef), трансгрессивно залегающем на бийских отложениях. Пласт сложен известняками серыми, неравномерно глинистыми и скрытокристаллическими, часто узловатыми, с мелкой фауной.
Омринский горизонт -D2om
Омринский горизонт толщиной 4-13м литологически представлен буровато-серыми оолитовыми железняками и зеленоватыми глинистыми сланцами с зеркалами скольжения и включениями фауны.
Верхний отдел - D3
Верхнедевонские отложения в объеме франского и фаменского ярусов трансгрессивно перекрывают породы среднего девона и имеют широкое площадное распространение. На изучаемой территории их мощность составляет 480-600м.
Франский ярус - D3f
В составе франского яруса выделены нижний, средний и верхний подъярусы.
Нижнефранский подъярус - D3f1
Нижнефранский подъярус представлен яранским (?), джъерским и тиманским горизонтами. Толщина подъяруса составляет 60-80м.
Яранский горизонт - D3jar(?)
Яранский горизонт выделен в объеме песчано-галечникового пласта Iг, врезанного в толщу нижележащих среднедевонских пород.
Пласт Iг (D3jar?) сложен разнозернистыми кварцевыми песчаниками (в верхней части прослоев тонко- и мелкозернистыми, в нижней части – средне- и крупнозернистыми до конгломератовидных), обильно пропитанными нефтью, с прослоями кварцевой гальки. Песчаники чаще всего встречаются в однослойном и в двухслойном залегании, реже - в трехслойном. Песчаные пласты отделены друг от друга глинистыми сланцами и глинами, зеленовато-бурыми.
Толщина яранских (?) отложений изменяется от 1м до 23м.
Джъерский горизонт – D3dzr
В разрезе джъерского горизонта выделены нижний пласт Iб и верхний пласт Iа, разделенные между собой межпластовой пачкой.
В основании джъерского горизонта залегают преимущественно глины серые, темно-бурые, буровато-серые и зеленовато-серые мощностью 1-3м.
Вверх по разрезу их сменяет пласт Iб, сложенный алевролитами, глинами и глинистыми сланцами с прослоями тонко- мелкозернистых кварцевых песчаников, участками пропитанных нефтью, местами глинистых. Мощность пласта изменяется от 6,2м до 12,5м.
В разрезе пласта Iб выделены нижний (Iб1) и верхний (Iб2) пласты, разделенные между собой глинистыми породами толщиной до 3м. Мощность нижнего пласта Iб1 составляет 1,0-3,5м, верхнего пласта Iб2 - 4-7м.
Пласт Iб перекрывается межпластовой пачкой толщиной 7-9м, литологически представленной зеленовато-серыми и темно-серыми сланцеватыми глинами и черно-бурыми глинистыми сланцами. В керне встречены обломки раковин лингул и остатки рыб.
Пласт Iа, венчающий разрез джъерского горизонта, характеризуется резкой лито-фациальной изменчивостью: от проницаемых песчаников до глинистых алевролитов. Песчаники серые, кварцевые, мелкозернистые, неравномерно глинистые. Толщина пласта Iа составляет 2,5-4,5м.
Мощность джъерского горизонта изменяется от 23м в скважине 19 до 44м в скважине 173.
Тиманский горизонт - D3tm
Тиманский горизонт представлен пестроокрашенными глинами (от зеленовато-серых до шоколадных) с прослоями алевролитов, глинистых известняков и мергелей.
В кровле горизонта залегает пласт А мощностью 9-11м. Пласт сложен глинистыми песчаниками с тонкими прослоями зеленых, шоколадных глин и мергелей.
Толщина тиманского горизонта составляет 32-37м.
Среднефранский подъярус - D3f2
Среднефранский подъярус присутствует вобъеме саргаевского и доманикового горизонтов. Мощность подъяруса составляет 29-38м.
Саргаевский горизонт - D3sr
Саргаевский горизонт мощностью 19-23м сложен зелеными известковистыми глинами с прослоями глинистого известняка.
Доманиковый горизонт - D3dm
Доманиковый горизонт толщиной 10-15м сложен известняками, часто окремненными, с прослоями битуминозных мергелей, доломитов и горючих сланцев.
Верхнефранский подъярус - D3f3
Ветласянский горизонт - D3vt
Ветласянский горизонт мощностью 4-5м сложен темно-серыми известковистыми глинами с прослоями мергелей и глинистых известняков
Сирачойский горизонт - D3src
Сирачойский горизонт толщиной 7-10м представлен депрессионными фациями. В нижней части горизонт сложен черными известковистыми битуминозными и горючими сланцами. Вверх по разрезу сланцы замещаются серыми, темно-серыми и черными глинистыми и битуминозными известняками с прослоями известковистых глин и мергелей.
Евлановский горизонт - D3ev
Евлановский горизонт сложен зеленовато-серыми глинами с прослоями известняков и мергелей. Мощность горизонта составляет 100-130м.
Ливенский горизонты - D3lv
Ливенскийгоризонт представлен кавернозными доломитизированными известняками толщиной 90-120м.
Фаменский ярус - D3fm
Фаменский ярус на исследуемой территории присутствует в объеме нижнего и среднего подъярусов. Отложения верхнего подъяруса размыты в предвизейское время.
Нижнефаменский подъярус - D3fm1
Нижнефаменский подъярус включает в себя образования задонского и елецкого горизонтов.
Задонский горизонт – D3zd
Задонский горизонт сложен плотными темно-серыми глинистыми известняками и мергелями. Мощность горизонта составляет 20-30м.
Елецкий горизонт – D3el
Елецкий горизонт литологически представлен сероцветными глинистыми известняками с прослоями мергелей и глин. Мощность горизонта составляет 120-130м.
Среднефаменский подъярус - D3fm2
Среднефаменский подъярус представлен в объеме усть-печорского горизонта.
Усть-печорский горизонт – D3up
Усть-печорский горизонт толщиной 50-60м сложен доломитами кавернозными, трещиноватыми.
Каменноугольная система - С
Отложения каменноугольной системы в объеме нижнего и среднего отделов, трансгрессивно залегают на среднефаменских образованиях.
В пределах исследуемой территории их толщина составляет 530-660м.
Нижний отдел –С1
Нижнекаменноугольные породы мощностью 120-150м сложены буровато-желтыми кавернозными доломитами с включениями кремня.
Средний отдел – С2
Средний отдел карбона присутствует в объеме башкирского и московского ярусов.
Отложения представлены известняками от белых до буровато-желтых с прослоями зеленовато-серых глин. Мощность среднекаменноугольных пород составляет 90м.
Кайнозойская группа – KZ
Четвертичная система - Q
Четвертичные образования, трансгрессивно залегающие на отложениях каменноугольной системы, сложены суглинками и песками.
Мощность четвертичной системы составляет 20-60м.
1.3. Основные черты тектонического строения

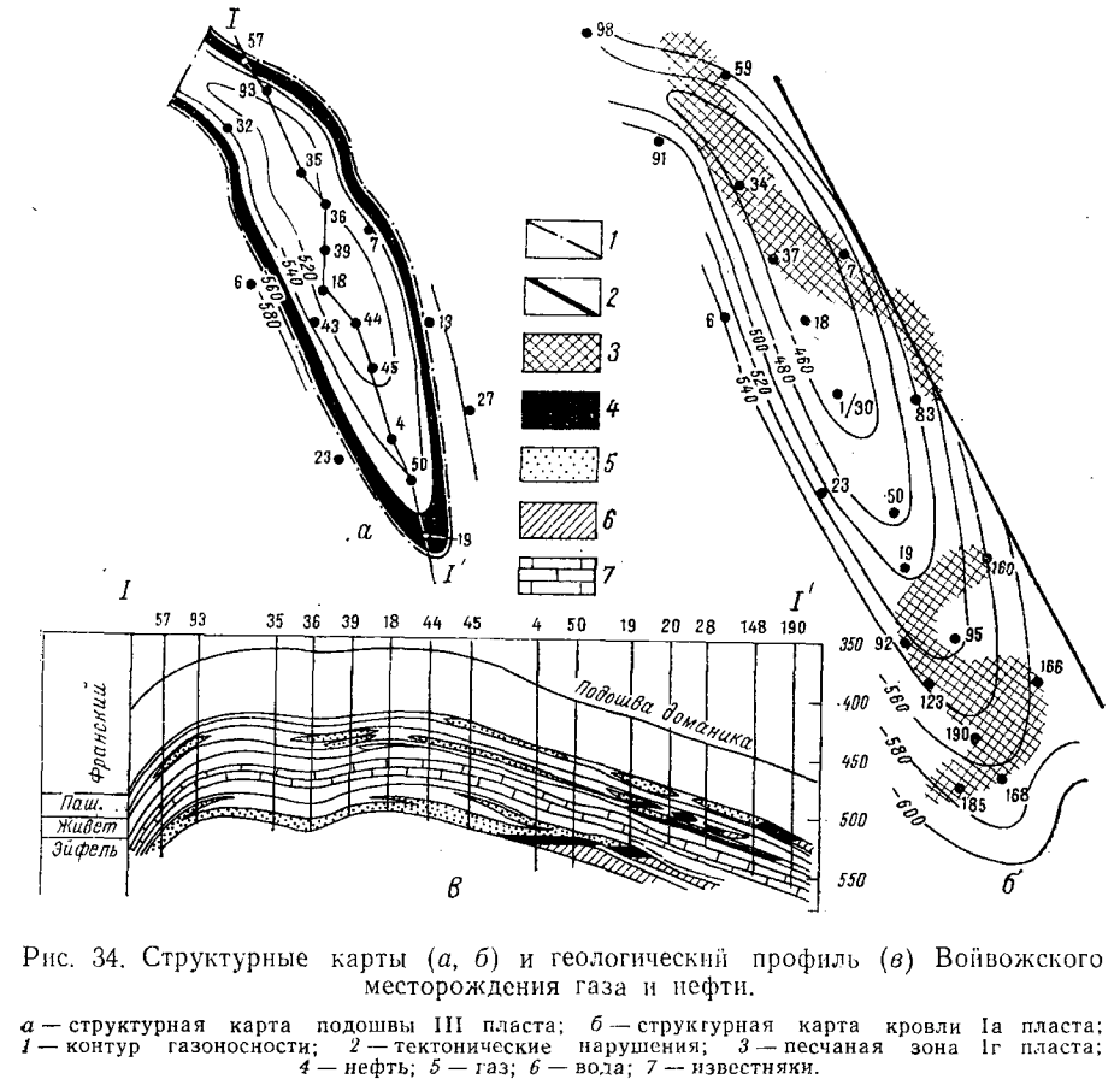

В тектоническом отношении изучаемая территория расположена в пределах южной периклинали Войвожской структуры, которая входит в состав Верхнеижемской антиклинальной зоны Ухта-Ижемского вала Тиманского кряжа.
Тиманский кряж (по фундаменту Тиманская антеклиза) является наиболее приподнятой структурой Тимано-Печорской плиты. Фундамент разбит на блоки и ступени, ограниченные разломами северо-западного и субмеридионального простирания. Мобильные блоки за время своего существования испытывали разнонаправленные подвижки различной интенсивности, что и определяло формирование осадочных комплексов пород.
В составе осадочного чехла принимают участие образования от ордовикских до четвертичных включительно. Современный объем и распространение этих отложений контролируется тектоническими границами блоков. Продуктивные средне-верхнедевонские толщи имеют практически повсеместное распространение, но их мощности резко сокращаются до полного исчезновения в сводах поднятий. Визейско-нижнепермские отложения перекрывают разновозрастные образования верхнего девона, верхнепермские породы заполняют впадины. В целом по структурам Тимана наблюдается соответствие структурных планов поверхности фундамента и осадочного чехла.
Тиманская гряда по отложениям осадочного чехла представлена рядом кулисообразно расположенных крупных валообразных поднятий северо-западного простирания, разделенных депрессиями и осложненных дизъюнктивными нарушениями и флексурами. В юго-восточной части Тиманской гряды выделен Ухта-Ижемский вал, включающий как составную часть Войвожскую структуру.
В осадочном чехле Ухта-Ижемский вал представляет собой крупную ассиметричную складку. Восточным ограничением вала по фундаменту является Восточно-Тиманский глубинный разлом. На западе по разрывному нарушению вал граничит с Тобысской депрессией.
Восточно-Тиманский разлом отделяет Тиманский кряж от Ижма-Печорской синеклизы. В гравитационном поле разлом фиксируется резкой градиентной зоной, в магнитном поле – системой линейно расположенных максимумов. В южной части разлом уверенно трассируется по наземным геофизическим исследованиям и материалам бурения. Амплитуда смещения поверхности фундамента по разлому составляет 0,3-0,8км. В платформенном чехле амплитуда разлома уменьшается. В раннефранское время с Восточно-Тиманским разломом были связаны интенсивные магматические процессы, которые проявились внедрением интрузивных тел и развитием разрывных нарушений различной амплитуды.
В южной части Ухта-Ижемского вала расположена Верхнеижемская антиклинальная зона, в составе которой выделяется Войвожская структура.
Войвожская структура имеет четко выраженную линейную форму и протягивается с северо-запада на юго-восток. Углы падения на ее крыльях в среднем составляют 3-4˚. Шарнир складки полого погружается на юго-восток под углом около 35˚. Размеры Войвожской структуры по подошве доманиковых отложений верхнего девона составляют 20×2,0÷3,0км при амплитуде около 80м.
С востока структура ограничена Восточно-Тиманским разломом. На северо-западе она через небольшую седловину кулисообразно сочленяется с Седъельской структурой. К западу от Войвожской структуры расположен сравнительно неглубокий Асыввожский прогиб.
В пределах Войвожской структуры выявлены разрывные нарушения амплитудой смещения порядка 5-10м. Свидетельством этого являются случаи появления воды в скважинах 160, 166, 175, 176, 178, 201, расположенных в отдалении от контура нефтеносности и находящиеся гипсометрически выше безводных.
Нефтегазоносность
В соответствии с нефтегазогеологическим районированием Тимано-Печорской провинции Войвожское газонефтяное месторождение расположено на территории Ухта-Ижемского нефтегазоносного района (НГР) Тиманской нефтегазоносной области (НГО).
Войвожское месторождение открыто в 1943 году разведочной скважиной 1/30. При опробовании Iб пласта из скважины получен газовый фонтан дебитом 505тыс.м3/сут. В течение 1943-1946г.г. разведочным бурением на Войвожской площади установлена промышленная газоносность пласта III (D2ef).
В настоящее время на Войвожском месторождении выделено три промышленных газонефтяных пласта в верхнедевонских отложениях (пласты Iг, Iб, Iа) и один нефтегазовый пласт в среднедевонских образованиях (пласт III).
Пласт III (D2ef) содержит газовую залежь с узкой нефтяной оторочкой, не имеющей в настоящее время промышленного значения. Пласт сложен разнозернистыми песчаниками, разделенными глинистыми прослоями на 2-3 пропластка. Пористость песчаников составляет 25%.
В пределах южного поля Войвожского месторождения III пласт полностью вскрыли скважины 19, 29, 50, 95, 124, 162, 171, 181, 185, 187, 190, 191, 193, 213. Только в трех из них проведено опробование. В скважине 50 при перфорации интервала 750-753м (абс.отм. -529,1-532,1м) получен фонтан газа дебитом 180тыс.м3/сут. В скважине 19 при опробовании интервала 785-794,5м (абс.отм. -549,3-558,8м) из пласта III получен фонтан газа (Qг=130-150тыс.м3/сут) и приток нефти в распыленном виде (Qн=12,2т/сут). В скважине 29 из интервала 784-789,5м (абс.отм. -552,7-558,2м) получен приток воды с пленкой нефти.
Установленная залежь расположена северо-западнее, за пределами лицензионного участка. Тип залежи - пластовый, сводовый. Коллектор порового типа представлен разнозернистыми песчаниками койвенского горизонта среднего девона. Покрышкой служат глинистые образования бийского горизонта среднего девона.
В керне кедровских отложений эйфельского яруса среднего девона (пласт II) зафиксированы известняки с выпотами нефти (скв. 126, 127, 154). Опробование пласта в этих скважинах не проводилось.
Залежь нефти в песчано-галечниковом пласте Iг (D3jar?) открыта в 1946 году скважиной 8-Войвож в сводовой части Войвожской структуры. При опробовании пласта получен фонтан легкой нефти дебитом 279т/сут через 20-мм штуцер. С этого времени все работы были переориентированы на прослеживание песчано-галечниковой залежи. В том же году на юго-восточном погружении Войвожской структуры заложена разведочная скважина 10, которая дала фонтан легкой нефти дебитом 80-100т/сут из пласта Iг.
Тип залежи - пластовый, литологически ограниченный.
Пласт-коллектор порового типа сложен разнозернистыми кварцевыми песчаниками с включениями кварцевой гальки до 20-мм в диаметре. В ряде скважин пласт состоит из двух или трех песчаных прослоев, разделенных друг от друга глинистыми сланцами. Пористость песчаников в среднем составляет 24%. Песчаники пласта Iг в большинстве скважин хорошо проницаемые.
Сверху пласт Iг перекрывается глинистой пачкой джъерского горизонта мощностью до 3м, являющейся флюидоупором для залежи пласта Iг (D3jar?).
Добываемая нефть относится к типу легких парафинистых нефтей с удельным весом 0,843кг/м3.
Нефтегазоносность пласта Iб (D3dzr) в пределах южного поля Войвожского месторождения установлена в скважинах 129 (газ), 170, 176, 190, 214 (нефть). В большинстве скважин пласт Iб являлся возвратным объектом эксплуатации, и только в случае отсутствия пласта Iг эксплуатировался самостоятельно.
Тип залежи - пластовый, литологически ограниченный. Залежи небольшие по размерам и запасам. Удельный вес нефти - 0,840кг/м3.
Коллекторы сложены кварцевыми, мелкозернистыми песчаниками пористостью около 10%. Коллекторы пласта Iб имеют меньшую проницаемость и меньший коэффициент нефтеотдачи по сравнению с коллекторами пласта Iг.
Покрышкой для залежей служат глины и глинистые сланцы джьерского горизонта верхнего девона.
Промышленная газоносность пласта Iа джъерского горизонта франского яруса верхнего девона установлена скважиной 95, из которой при перфорации интервала 745-748м (абс.отм. -509,5-512,5м) получен фонтанный приток газа дебитом 48тыс.м3/сут.
На южном поле Войвожского месторождения в ряде скважин в керновом и шламовом материале в пласте Iа отмечены нефтенасыщенные песчаники, при опробовании которых получены притоки нефти. В большинстве скважин пласт Iа, как объект возврата, эксплуатировался совместно с пластами Iг и Iб.
По типу природного резервуара залежи пластовые, литологически ограниченные.
Коллекторы представлены кварцевыми песчаниками, мелкозернистыми, неравномерно глинистыми. Пористость песчаников составляет порядка 10%.
Покрышкой для залежей служат глинисто-алевритовые образования тиманского возраста.
На южном поле Войвожского месторождения велась интенсивная эксплуатация залежи в песчано-галечниковом пласте Iг (D3jar?). В пласт шла закачка воды, в результате чего обводненность пласта в большинстве скважин составляла 94-99%. В процессе эксплуатации Войвожского месторождения во многих скважинах вскрывались и эксплуатировались сразу несколько пластов, что приводило к преждевременному их обводнению и большим потерям в недрах нефти и газа.
Источник: Построение геологической модели залежей нефти Войвожского месторождения на основе комплексного анализа геофизических материалов и результатов бурения разведочных и эксплуатационных скважин. Воробьева Л.Ф., Тарасова Л.К., Хворост И.И., и др. 2010
