Класс Месторождения:
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность: Лес
Стадия разработки: Доразведка
Год открытия: 1970
Источник информации: ПП_2021г.+2023г.
Метод открытия:
Площадь: 19.71 км²
Южно-Шапкинское месторождение
Южно-Шапкинское месторождение расположено на территории Ненецкого автономного округа Архангельской области. Населенные пункты на территории месторождения отсутствуют. Ближайшими населенными пунктами является п. Харьяга и г. Нарьян-Мар, расположенные, соответственно, в 70 км к востоку и 75 км к северо-западу от месторождения. г. Нарьян-Мар - центр Ненецкого автономного округа, где имеется аэропорт и морской порт.
В 170 км на юго-восток от месторождения расположен административный центр Усинского района - г. Усинск, являющийся центром нефтегазодобычи на севере Республики Коми. В 70 км южнее г. Усинска проходит железнодорожная магистраль Воркута - Москва, которая соединяется с Усинском железнодорожной веткой ст. Усинск - ст. Сыня. В г. Усинске имеются аэропорт.
Стратиграфия
Стратификация вскрытого скважинами разреза осадочного чехла Южно-Шапкинского месторождения приведена в соответствии со «Стратиграфической схемой Тимано-Печорской Провинции», разработанной ГУП РК ТП НИЦ (Никонов, 1996), с учетом особенностей строения соседних месторождений Шапкина-Юрьяхинского вала и северных районов Тимано-Печорской нефтегазоносной провинции. Вскрытый разрез осадочного чехла Южно-Шапкинского месторождения представлен палеозойскими, мезозойскими и четвертичными отложениями.
Палеозойская группа - PZ. Палеозойская группа образована отложениями девонской, каменноугольной и пермской систем. Максимальная вскрытая толщина составляет 3100 м (скв. 27). Девонская система - D. Отложения девонского возраста представлены нижним и относительно мощным верхним отделом, вскрыты в скв. 26, 27, 28. Максимальная вскрытая толщина составляет 1554 м (скв. 27).
Нижний отдел - D1. В составе нижнедевонских отложений выделяются овинпармский и сотчемкыртинский горизонты лохковского яруса. Вскрытая толщина нижнего девона составляет 290 м в скв. 27.
Овинпармский горизонт – Д1ор представлен серо-зелеными с бурыми пятнами песчаниками, с включениями растительного детрита, и хлоридно-кварцевыми песчаниками с прослоями серых и пестрых (красно-коричневых) аргиллитов.
Сотчемкыртинский горизонт - Disk в нижней части сложен чередованием песчаников, алевролитов, аргиллитов и туфогенных пород с прослоями известняков; породы серые и серовато-зеленые, коричневатые. В верхней части представлен буроватокоричневыми аргиллитами с прослоями алевролитов и туфоалевролитов. Толщина гори зонта 197 м. Верхний отдел - D3
Верхний отдел представлен франским и фаменским ярусами, несогласно залегающими на размытой поверхности нижнего девона. Толщина верхнедевонских отложений составляет 1265-1491 м.
Франский ярус - D3fr представлен в полном стратиграфическом объеме, толщина яруса в скв. 26 достигает 734 м. Нижнефранский подъярус представлен джьерским и тиманским горизонтами, общей толщиной 156-160м. Отложения джьерского горизонта и нижнетиманской свиты представлены гли нисто-алевролито-песчаными отложениями, толщина которых составляет 121 м (скв.27) - 134 м (скв. 26). В нижней части разреза джьерского горизонта преобладают песчаники.
Верхнетиманские - Dztm2 отложения представлены темно-серыми, иногда буровато-коричневыми, алевритистыми аргиллитами толщиной до 35 м в скв. 27.
Среднефранский подъярус - D3 fr2 представлен саргаевским и доманиковым горизонтами.
Саргаевский горизонт - D3s образован преимущественно массивными серыми известняками, чередующимися с известковистыми алевролитами и аргиллитами, толщиной 52-72 м.
Доманиковые – D3dm отложения сложены массивными, серыми известняками прослоями органогенных разностей и мергелей, чередующиеся с серыми известковистыми алевролитами и аргиллитами. Толщина отложений изменяется от 27-34 м в области Южно-Шапкинского купола до 118 м в пределах Среднесерчеюского купола.
Верхнефранский подъярус – D3fr3. В составе подъяруса выделяются ветласянский, сирачойский и нерасчлененные евлановский и ливенский горизонты.
Ветласянский горизонт - D3 vt. Нижняя часть горизонта сложена серыми известковистыми аргиллитами, верхняя часть представлена песчаниками и алевролитами. Максимальная толщина отложений 56 м.
Сирачойский горизонт - D3 src сложен серыми известняками, прослоями органогенными, чередующимися с серыми, иногда красно-бурыми, аргиллитами и мергелями. Толщина горизонта изменяется от 113 м до 149 м.
Евлановский + ливенский горизонты - D3 evlv в верхней части представлены переслаиванием серого известняка и серого аргиллита; нижняя часть частым чередованием доломита и доломитового мергеля, серого аргиллита с прослоями и включениями ангидрита. Толщина отложений 120 м (скв. 28) - 184 м (скв.26). Общая толщина верхнефранского подъяруса изменяется от 287 м в скв. 28 до 384 м в скв. 26. Фаменские - D3fm отложения представлены на изучаемой площади в полном стратиграфическом объеме, толщина их составляет 628-757 м, согласно залегают на франских отложениях. В составе фаменского яруса выделяются нижний, средний и верхний подьярусы.
Нижнефаменский подъярус – D3fm1 сложен отложениями волгоградского, задонского и елецкого горизонтов общей толщиной 357-438 м.
Волгоградский горизонт - D3 vg представлен преимущественно глинами и мергелями с прослоями биоморфно-детритовых известняков, переходящих вверх по разрезу в известняки мелко-, тонкозернистые с прослоями обломочных и органогенных известня ков. Максимальная толщина достигает 141 м в скв. 26.
Задонский горизонт - D3 zd. Отложения сложены переслаиванием глин, глинистых, узловатых мергелей и аналогичных, серых известняков; встречаются прослои биоморфно-детритового и обломочного известняка. Толщина отложений от 82 м до 109 м.
Елецкий горизонт - D3el представлен известняками серыми и светло-серыми, тонкокристаллическими, неравномерно глинистыми, с небольшими прослоями органогеннообломочного известняка. В нижней части разреза вскрыты известняки более глинистые, плитчатые с прослоями глин темно-серых, известковистых и мергелей. Толщина горизонта изменяется от 155 м до 188 м.
Средне- и верхнефаменский подъярусы - D3fm2+3 представлены в полном стратиграфическом объеме усть-печорским, зеленецким и нюмылгским горизонтами. Максимальная общая толщина отложений достигает 324 м.
Усть-печорский горизонт - D3up представлен толщей известняков неравномерно доломитизированных, переходящих в мергель с прослоями аргиллита и карбонатной толщей сложенной буровато-серыми известняками, тонкозернистыми, иногда пористыми, прослоями крупнодетритовых известняков, с фауной брахиопод, остракод, пелеципод, мшанок, криноидей. Толщина горизонта составляет 168-221 м.
Зеленецкий горизонт - D3 zl. Отложения сложены известняками серыми и темносерыми, слабо доломитизированными, органогенно-детритовыми, с прослоями глинистых, плотных известняков. Нижняя часть представлена глинами. Толщина отложений 94-111 M.
Нюмылгский горизонт - D3mn, толщина которого 7-11 м, представлен зеленоватосерыми, тонкоплитчатыми глинами с углефицированным растительным детритом.
Каменноугольная система - С. Отложения каменноугольной системы, несогласно залегающие на верхнефаменских, представлены нижним, средним и верхним отделами толщиной 682-760 м.
Нижний отдел - С. Нижнекаменноугольный разрез в объеме турнейского, визейского и серпуховского ярусов, полностью вскрыт скважинами 26, 27, 28. Толщина отдела составляет 380-422 м. зонтов.
Турнейский ярус - Сit выделяется в объеме ханинского и шуриновского надгори
Ханинский горизонт - Chn сложен преимущественно темно-серыми глинами и зеленовато-серыми, глинистыми алевролитами с прослоями известняков. Толщина отложений составляет 15 - 26 м.
Шуриновский горизонт - C1sr в Нижней части сложен темно-серыми глинами и алевролитами с включениями углефицированного растительного детрита, с редкими прослоями известняков; верхняя часть разреза сложена серыми, темно-серыми органогеннодетритовыми, плотными известняками. Толщина горизонта варьирует от 37 м в скв. 27 до 48 м в скв. 28.
Визейский ярус – С1v в разрезе изучаемой площади представлен в объеме окского надгоризонта, толщина которого изменяется от 115 до 180 м.
Тульский горизонт – C1tl подразделяется на две части. Нижняя представлена чередованием темно-серых, мелкозернистых известняков, темно-серых до черных глин и серых кварцевых алевролитов. Толщина терригенной части визея изменяется от 15 до 73 м. Верхняя часть - карбонатная толща сложена известняками глинистыми, серыми с различными оттенками, органогенно-детритовыми, тонкозернистыми, прослоями в различной степени доломитизированными, и серыми участками глинистыми, крепкими, мелкозернистыми доломитами, мощностью от 14 до 20 м.
Нерасчлененные алексинский, михайловский и веневский горизонты - С1 al+mh+vn сложены большей частью известняками серыми с различными оттенками, неравномерно доломитизированными, органогенно-детритовыми, тонко-зернистыми, массивными и серыми и темно-серыми, разнозернистыми, массивными доломитами. Общая толщина горизонтов изменяется от 84 м в скв. 27 до 103 м в скв. 26.
Серпуховский ярус – C1s выделяется в объеме нерасчлененных тарусского + стешевского и протвинского горизонтов.
Тарусский+стешевский горизонты - C1t+st. Литологически представлены доломитами и ангидритами. Ангидриты желтоватые и голубоватые, мелкозернистые, с незначительными прослоями глинистых известняков; доломиты желтовато-серые с коричневатым оттенком, неравномернозернистые, прослоями реликтово-органогенные, слабоизвестковистые и глинистые. Толщина горизонтов меняется от 105 м (скв. 21) до 138 м (скв. 27).
Протвинский горизонт – С1pr. Отложения горизонта с размывом залегают на нижележащие отложения. В его составе желтовато-серые, органогенно-детритовые известняки и светло-серые, тонкозернистые, однородные, очень крепкие доломиты с прослоями глин. Толщина составляет 72-88 м.
Средний отдел - С2 представлен мелководно-шельфовыми карбонатными отложениями башкирского и московского ярусов, толщина его варьирует в пределах 170-224 м. Башкирский ярус - С2b. Отложения башкирского яруса представлены известняками серыми, органогенно-детритовыми, водорослевыми, плотными, массивными с примазками глин, прослоями пористыми и мелкокавернозными, доломитизированными. Толщина яруса колеблется от 71 до 86 м.
Московский ярус – С2m образован известняками серыми, светло-серыми, органогенно-детритовыми и органогенно-обломочными, прослоями пористыми и мелкокавернозными, нефтенасыщенными. К карбонатным отложениям московского яруса приурочен снизу продуктивный пласт С2-IIа средней толщиной 61,6 м. Толщина яруса изменяется от 86 м в скв. 26 до 151 м в скв. 27.
Верхний отдел - С3. Мелководно-шельфовые условия осадконакопления, характерные для среднего карбона, сохранялись и в позднем карбоне. В составе верхнекаменноугольных отложений выделяются нерасчлененные гжельский + касимовский ярусы - С3 g+k, представленные серыми различных оттенков, детритовыми, криноидно-мшанковыми, слабо доломитизированными, пористыми, нефтенасыщенными известняками. Толщина верхнекаменноугольной толщи изменяется от 81 м скв. 22 до 125 м в скв. 26. К карбонатным отложениям верхнего карбона приурочены снизу вверх продуктивные карбонатные пласты С3-Па, IIb, IIс и IId средней толщиной 78,5, 12,6, 17,7 и 8,0 м соответственно, с разделяющими их глинистыми перемычками толщиной 4,0 - 4,7м.
Пермская система - Р. В составе системы выделены нижний и верхний отделы, которые согласно залегают на каменноугольных.
Нижний отдел - P1. Существовавшие в позднем карбоне мелководно-шельфовые условия осадконакопления сохранялись и в ранней перми. В составе нижнего отдела выделяются карбонатные, охарактеризованные фауной, отложения ассельского, сакмарского и артинского ярусов, выше залегает терригенная толща кунгурского яруса. Толщина отложений отдела - от 411 м до 518 м.
Ассельский ярус – Р1а. В основании яруса залегают серые, с коричневатым и зеленоватым оттенком известняки, детритовые, плотные, окремненные, глинистые, прослоями доломитизированные; верхняя часть разреза выполнена светло-серыми детритовыми и биоморфно-детритовыми фораминиферо-водорослевыми известняками, слабо сцементированными, неравномерно доломитизированными, нефтенасыщенными. К нижней части разреза приурочен продуктивный пласт Ра-III толщиной от 53 до 71 м, отделяемый от пласта С3-IId глинисто-известковистой пачкой средней толщиной 7,6 м. Толщина яруса изменяется от 158 м в скв. 21 до 192 м в скв. 11-А.
В нижней части сакмарского яруса - P1s залегают водорослево-палеоаплизиновые биоморфные известняки, пористые, кавернозные, нефтенасыщенные. Верхняя часть яруса образована известняками, серыми, темно-серыми, неравномерно глинистыми, массивными, с разнообразной фауной. Толщина яруса изменяется от 31 м в скв. 34 до 40 м в скв. 31. К отложениям нижней части сакмарского и верхней части ассельского ярусов приурочен продуктивный пласт P1a+S-IV средней толщиной 112,5 м, отделяемый от пласта Ра-III глинисто-карбонатным пропластком толщиной 7,3 м.
Артинский ярус – Р1 ar. Отложения завершают карбонатный разрез нижней перми, представлены известняками серыми и темно-серыми, детритовыми, неравномерно глинистыми, алевритистыми, участками доломитизированными, с прослоями глин и глинистых мергелей. Верхняя часть разреза яруса представлена смешанной кварцево-карбонатной породой серого цвета с буроватым оттенком за счет нефтенасыщения, состоящей из переслаивания известняка органогенно-детритово-шламового, алевритистого, с неравномерным окремнением и алевропесчаника глинистого, известковистого, с незначительными включениями пирита. К верхней части яруса приурочен продуктивный пласт P1 ar- V, толщиной 59,4 м. Толщина отложений варьирует от 132 м в скв. 26 до 173 м в скв. 29.
Кунгурский ярус – P1k. В конце артинского века произошло обмеление седиментационного бассейна, который превратился в систему прибрежно-морских и замкнутых лагун, а затем в прибрежно-морские низменные равнины. В кунгурское время на рассматриваемой территории шло накопление терригенных песчано-глинистых осадков. Отложения яруса подразделяются на нижнюю и верхнюю толщи. Нижняя карбонатноалевритистая толща сложена переслаиванием аргиллитов и алевролитов известковистых с прослоями глинистых и алевритистых известняков с фауной брахиопод, пелеципод, остракод, фораминифер. Верхняя глинисто-алевритистая толща представлена темносерыми, почти черными аргиллитами, переслаивающимися с алевролитами и песчаниками. Песчаники серые, полимиктовые, мелкозернистые, алевритистые, неравномерно известковистые, часто пропитанные нефтью. Толщина отложений изменяется от 77 м (скв. 30) до 151м (скв. 27)
Верхний отдел - P2 пермской системы выделен в объеме уфимского и нерасчлененных татарского и казанского ярусов.
Уфимский ярус - Р2u. Отложения в нижней части слагаются серыми полимиктовыми песчаниками, мелкозернистыми, нередко алевритистыми и глинистыми, нефтенасыщенными, с прослоями глин и алевролитов. Верхняя часть представлена переслаиванием серых неравномерно алевритистых глин, серых, глинистых и известковистых алевролитов и полимиктовых, мелко-среднезернистых песчаников. Толщина яруса - от 148 до 232 м.
Татарский + казанский ярусы - P2t+kz представлены переслаиванием сероцветных глин, алевролитов и песчаников с незначительными прослоями мергелей и углистых глин. Толщина - 73-156 м.
Мезозойская группа - MZ. На Южно-Шапкинской площади мезозойские отложе ния представлены всеми тремя системами.
Триасовая система - Т. Накопление триасовых осадков происходило на размытой поверхности верхнепермских отложений в континентальных условиях. Триасовая система представлена в полном объеме: выделяется нижний отдел и нерасчлененный средний + верхний отделы. Мощность триаса составляет 465-578 м, увеличиваясь от свода к периклинальным частям структуры.
Нижний отдел - Т1 включает отложения чаркабожской и харалейской свит.
Чаркабожская свита – Т1cb представлена красновато-коричневыми, неравномерно алевритистыми глинами с подчиненными прослоями зеленовато-серых и бурых песчаников и алевролитов. Глины красно-коричневые, алевритистые, слюдистые. Песчаники серые с зеленоватым оттенком, полимиктовые, разнозернистые, участками глинистые и известковистые. Алевролиты серые с зеленоватым оттенком, глинистые, слюдистые. К отложениям чаркобожской свиты на Среднесерчеюском куполе приурочены (снизу вверх) продуктивные пласты T1-1 и T1-ІІ толщиной 30,8 и 45,8 м соответственно. Мощность свиты до 376 м.
Харалейская свита – T1hr согласно залегает на чаркабожской. Нижняя ее граница проводится в основании пласта песчаника по увеличению сопротивлений на диаграммах электрокаротажа. Свита сложена переслаиванием глин красно-коричневых, песчаников зеленовато-серых, мелкозернистых, полимиктовых и алевролитов. Толщина отложений составляет 45-103 м.
Средний + верхний отделы - Т2+3. Нерасчлененные средне- верхнетриасовые отложения выделяются в объеме ангуранской и нарьянмарской свит и образованы переслаивающимися глинами, алевролитами и песчаниками.
Ангурская свита - Т2 аn. Нижняя граница свиты проводится в основании пласта песчаника, выше которого появляются прослои пестроокрашенных глин. Толщина ангуранской свиты составляет 32-68 м.
Нарьянмарская свита - Т2+3nmподразделяется на верхнюю и нижнюю подсвиты и представлена серо-цветными породами глинами, алевролитами, песчаниками, преобладающими в нижней части разреза. Глины серые, песчанистые с прослоями песчаников и алевролитов серых, разнозернистых, глинистых. В нижней части разреза песчаники полимиктовые, мелкозернистые, глинистые толщиной от 88 до 231 м.
Юрская система - J. На размытой поверхности верхнетриасовых отложений залегают образования юрской системы в составе нижнего, среднего и верхнего отделов. Толщина юрских пород изменяется от 273 м (скв. 32) в сводовой части до 343 м (скв. 22) на крыльях структуры.
Нижний отдел - J1. Нижнеюрские отложения представлены светло-серыми кварцевыми песками, с прослоями серых, неравномерно алевритистых глин и алевролитов. Отмечаются включения обугленного растительного детрита и конкреций сидерита. Толщина нижнеюрских пород изменяется от 121 до 167 м. 102 м.
Средний отдел - J2. Отдел выделяется в составе келловейского яруса толщиной 55- 102 м.
Келловейский ярус - J2 k. Отложения представлены глинами светло и темносерыми, неравномерно алевритистыми с фауной пелеципод, белемнитов, прослоями серого глинистого песчаника и редкими прослоями известняка.
Верхний отдел - J3. В составе верхнего отдела присутствуют нерасчлененные оксфордский + киммериджский и волжский ярусы.
Оксфордский + киммериджский ярусы – J3 o+km. Отложения образованы глауконитовыми алевролитами толщиной от 9 до 21 м.
Волжский ярус - J3v представлен сильно известковистыми, неравномерно алевритистыми, серыми глинами с фауной пелеципод и обильным раковинным детритом. Толщина волжского яруса изменяется от 41 (скв. 28) до 73 м (скв. 32).
Меловая система - К представлена только нижним отделом.
Нижний отдел - К. Отдел представлен в полном объеме, выделяются неоком и нерасчлененные альбский и аптский ярусы.
Неоком - К1 nк. Нижняя часть сложена зеленовато-серым, неравномерно глинистым с фауной пелеципод алевролитом с прослоями песчаников; верхняя часть представлена глинами светло-серыми с раковинным детритом пелеципод с маломощными прослоями песчаника. Толщина отложений меняется от 93 до 150 м.
Альбский и аптский ярусы - К, a+al представлены песчаником светло-серым, мелкозернистым, глинистым, прослоями с включениями обугленного растительного детрита, переслаивающийся с тонкослоистой глинисто-алевритовой породой. Толщина горизонтов меняется от 45 (скв. 36) до 99 м (скв. 31).
Четвертичная система – Q
На размытой поверхности нижележащих отложений залегают четвертичные осадки, представленные суглинками темно-серыми, плотными, галькой и валунами, с прослоями песка мелкозернистого, глинистого, плохо сцементированными. Толщина колеблется от 105 до 196 м.
Тектоника
В тектоническом отношении изучаемый район расположен в пределах центральной части Шапкина-Юрьяхинского вала, который является тектоническим элементом второго порядка Денисовского прогиба, осложняющего в свою очередь, Печоро-Колвинский авлакоген (Рис. 1).

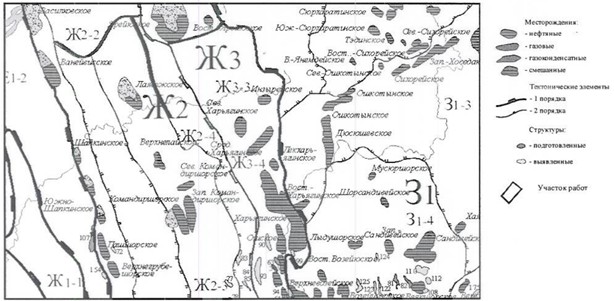

Рис. 1 Тектоническая схема района работ
Шапкина-Юрьяхинский вал в современном структурном плане представляет собой асимметричную линейную структуру субмеридионального простирания, с крутым западным и довольно пологим восточным крыльями. Размеры вала в сухопутной его части составляют 220х10-15 км. По оси Шапкина-Юрьяхинского вала с юга на север прослеживается цепочка структур: Южно-Юрьяхинская, Юрьяхинская, Верхнегрубешорская, Пашшорская, Среднесерчеюская, Южно-Шапкинская, Шапкинская и др. С юго-востока к апкина-Юрьяхинскому валу примыкает Тибейвисская депрессия разделяющая Лайско-Лодминский и Шапкина-Юрьяхинский валы.
На западе рассматриваемый вал отделяется от Пятейской депрессии Малоземельско- Колгуевской моноклинали Шапкинским региональным разломом. Это нарушение субмеридионального простирания имеет взбросо-надвиговый характер. В южной части вала амплитуда смещения по кровле карбонатных отложений составляет 1100-1300 м, а в северной в районе Василковской структуры - предполагается пликативный вариант в виде крупной флексуры при сочленении вала с Пятейской депрессией. Еще далее к северу в районе Коровинской и Колоколморской структур западный борт вала вновь осложнен тектоническим нарушением с амплитудой смещения по кровле карбонатов до 800 м. Ось вала в плане имеет несколько изгибов, отвечающих положению крупных тектонических нарушений сдвигового характера и прослеживающихся, как правило, только в отложениях от фундамента до среднедевонских включительно. Дислокации типа сдвига ортогональны к основному Шапкинскому разлому и они контролируют положение выступов фундамента.
Фундамент в пределах Шапкина-Юрьяхинского вала скважинами не вскрыт. Глубина залегания фундамента предполагается в пределах 6,5-7 км. По результатам региональных геофизических исследований предполагается, что валу соответствует асимметричный прогиб по фундаменту.
В осадочном чехле Шапкина-Юрьяхинского вала выделяются два крупных структурных яруса: ордовикско-нижнедевонский и среднедевонско-триасовый. Для нижнего яруса, по данным сейсморазведочных работ, характерно наличие многочисленных дизъюнктивных нарушений.
Южно-Шапкинская антиклинальная складка расположена в центральной части Шапкино-Юрьяхинского вала, структуры II порядка Денисовского прогиба, осложняюще го в свою очередь Печоро-Колвинский авлакоген. На западе Шапкино-Юрьяхинский вал граничит через Пятейскую депрессию с Лебединским валом, на востоке с Тибейвисской депрессией (Рис. 1).
В современном структурном плане Шапкино-Юрьяхинский вал представляет собой крупную линейную узкую ассиметричную структуру, сложенную кулисообразно расположенными антиклинальными складками (с юга на север): Юрьяхинской, Верхне Грубешорской, Пашшорской, Среднесерчеюской, Южно-Шапкинской, Шапкинской, Северо-Шапкинской, Ванейвисской, Василковской, Кумжинской, Коровинской, СевероКоровинской. Западное крыло вала узкое и крутое, с углами падения до 15-30°, осложненное зоной Шапкинского регионального разлома. Восточное крыло вала широкое и пологое, с углами падения 2-90.
Осадочный чехол Шапкино-Юрьяхинского вала разделяется на два крупных структурных этажа: ордовикско-нижнедевонский и среднедевонско-триасовый. Нижний структурный этаж характеризуется наличием многочисленных дизъюнктивных нарушений.
По поверхности ордовикских отложений выделяются Пятейский, Шапкино-Юрьяхинский и Тибейвисский блоки, имеющие северо-западное простирание.
В Пятейском блоке, ограниченном с востока Шапкинским региональным разломом, отмечается общее ступенчатое погружение пород на северо-запад. Амплитуда погружения составляет 700-1400 м Шапкино-Юрьяхинскому блоку соответствуют максимальные глубины залегания ордовикских отложений, имеющие крутой наклон в западном направлении. Амплитуда наклона составляет 400-600 м, постепенно уменьшается к северу. Тибейвисский блок занимает более высокое гипсометрическое положение по отношению к Шапкино-Юрьяхинскому.
По ордовикским отложениям выделяется Южно-Шапкинское поднятие, значительно смещенное к востоку относительно Южно-Шапкинской структуры, прослеживающейся по вышележащей толще. Южно-Шапкинская южной части Шапкино- структура наряду со структурами Юрьяхинского вала характеризуется инверсионным строением. До позднефранского времени в пределах современного Шапкина-Юрьяхинского вала существовал узкий грабенообразный прогиб, интенсивное прогибание которого компенсировалось накоплением ордовикско-верхнедевонских терригенно-карбонатных осадочных образований толщиной около 3,5-4,5 км. В нижневизейское время интенсивное прогибание существенно замедляется.
Появление слабовыраженных инверсионных структур отмечается с каменноугольного-нижнепермского времени. В триасово-предсреднеюрское время завершилось формирование Шапкина-Юрьяхинского вала, который приобрел вид, близкий к современному. Выделенный на временных разрезах «основной» разлом F1 проходит по югозападному крылу примыкающей к нему антиклинали и наклонен на северо-восток под нее. Таким образом, рассматриваемое нарушение на данном участке может быть охарактеризовано как надвиг, сопровождающейся принадвиговой антиклиналью. Надвиговая природа «основного» разлома подтверждена скважиной 28, в которой отложения D3fm вскрыты Дважды. Падение плоскости разрыва очень крутое, местами почти вертикальное.
Амплитуда смещения на территории Южно-Шапкинской структуры достигает более семисот метров; на территории Среднесерчеюской структуры амплитуда смещения составляет порядка 200м. Вдоль надвига четко фиксируется зона дробления, которую ограничивает разлом F2. Амплитуда смещения по разлому F2 предположительно порядка 20-50 м. Разлом F4 инвертен по отношению к «основному» разлому, имеет падение плоскости сместителя на запад, формирует «обрушенный» верхний блок.
Нарушение затухает вверх по разрезу и не доходят до дневной поверхности, вниз по разрезу оно прослеживаются до пластов артинского яруса, сочленяясь далее вниз по разрезу с разломом F2. Максимальная амплиту да смещения составляет 20-25 метров. В северной части площади в пределах контрастно проявляющегося по гипсометрии Шапкина-Юрьяхинского вала выделяется Южно-Шапкинская структура, к югу от нее через небольшую седловину располагается гипсометрически более приподнятая Среднесерчеюская структура. Северная периклиналь Южно-Шапкинской структуры несколько смещена к северо-востоку относительно оси складки. Среднесерчеюская структура выражена в виде брахиантиклинали.
Ось структуры ориентированна с северо-зазапада на юго-восток. По отражающему отражающему горизонту І-ІІ, приуроченному к кровле верхнекаменноугольных отложений Южно-Шапкинская и Среднесерчеюская структуры находятся в едином контуре изогипсы - 1880, раскрывающейся в южной части рассматриваемого участка и представляют собой антиклинальную зону линейной формы субмеридионального простирания с крутым западным крылом, осложненным протяженными субмеридиональными тектоническими нарушениями Flu F2 и более пологим восточным крылом. Южно-Шапкинская структура по данному отражающему горизонту по замкнутой изогипсе -1870 имеет площадь 11 кв. км и амплитуду 140 м, ее западное крыло осложнено тектоническими нарушениями.
Среднесерчеюская структура по отражающему горизонту І-ІІ имеет простое строение, площадь по замкнутой изогипсе -1760 составляет 8 кв. км, амплитуда 60 м. По вышележащим отражающим горизонтам Iats и Iar, приуроченным к кровле соответственно ассельско-сакмарских и артинских отложений нижней перми структурный план носит унаследованный от вышележащего отражающего горизонта I-II характер. Южно-
Шапкинская структура по ОГ la+s по замкнутой изогипсе - 1660 имеет площадь 9,42 кв. км и амплитуду 110 м; по ОГ Iar по замкнутой изогипсе -1500 площадь 11 кв. км и амплитуду 100 м.
Среднесерчеюская структура по отражающему Ia+s по замкнутой изогипсе -1570 имеет площадь 7 кв. км, амплитуду 50м, по ОГ lar по замкнутой изогипсе - 1400 площадь составляет 6 кв. км и амплитуда 40 м. На структурном плане вышележащего отражающего горизонта Iu, приуроченного к кровле уфимских отложений верхней перми, в пределах Южно-Шапкинской структуры выделяется тектоническое нарушение F4 с амплитудой 20 м, дублирующее нарушения F1 и F2.
Южно-Шапкинская структура по отражающему горизонту lu по замкнутой изогипсе -1340 имеет площадь 10 кв. км и амплитуду 70 м. Среднесерчеюская структура по отражающему горизонту Iu осложнена локальным малоамплитудным (5м) нарушением F11, площадь структуры по замкнутой изогипсе -1270 составляет 8 кв. км, амплитуда 40 м. По отражающему горизонту А-І, приуроченному к кровле верхней перми, структурный план усложняется за счет появления в пределах Среднесерчеюской структуры локальных малоамплитудных нарушений F5 и F10.
Тектоническое нарушение F4 становится более протяженным и выделяется в пределах обеих структур, амплитуда его от 20-40 м в северной части и 5-10 м в южной части рассматриваемого участка. Все нарушения, как и по нижележащим горизонтам, имеют субмеридиональное простирание. Южно-Шапкинская структура по данному отражающему горизонту осложнена тремя куполами. Центральный купол имеет размеры 4,78 х 0,75 км, амплитуда его составляет 60 м; южный и северный купола имеют размеры 0,8 х 0,3 км и амплитуды, соответственно, 20 и 30м. Площадь Среднесерчеюской структуры по замкнутой изогипсе - 1000 составляет 7 кв. км, амплитуда 30 м.
ЕФТЕГАЗОНОСНОСТЬ
Промышленные скопления нефти и газа в пределах Южно-Юрьяхинского вала, представляющего собой крупную зону нефтегазонакопления в северной части ТиманоПечорской провинции, связаны с осадочными накоплениями в широком стратиграфическом диапазоне - от среднедевонских до триасовых отложений. Выделяются следующие нефтегазоносные комплексы:
нижнефранско-среднедевонский терригенный комплекс (Верхне-Грубешорское и Пашшорское месторождения);
верхнедевонский карбонатный комплекс (Верхне-Грубешорское и Пашшорское месторождения);
нижнепермско-среднекаменноугольный карбонатный комплекс (Южно-Шапкинское, Шапкинское, Ванейвисское, Василковское, Кумжинское месторождения);
верхнепермско-триасовый терригенный комплекс (Южно-Шапкинское, Шапкинское, Василковское, Кумжинское месторождения).
В непосредственной близости от выявленных месторождений ШапкиноЮрьяхинского вала открыто крупное Лаявожское нефтегазоконденсатное месторождение, залежи которого связаны с нижнепермско-среднекаменноугольным карбонатным комплексом.
Южно-Шапкинское нефтегазоконденсатное месторождение многопластовое, как и все открытые месторождения Шапкино-Юрьяхинского вала.
Южно-Шапкинское месторождение приурочено к двум куполам - ЮжноШапкинскому и Среднесерчеюскому, залежи которых в аналогичных пластах различаются по типу насыщения и отметкам флюидных контактов. Поэтому в настоящем отчете подсчетным объектам даны названия по приуроченностью к пластам с их возрастной привязкой (пласты С2-Ia, C3-Ila, C3-IIb, C3- IIc, C3-IId, Pia-III, Pa+s-IV, Par-V, P2u-VI, P2-VIII, T1-I и T1-II), а не как в предыдущих отчетах, в которых объектам давались названия просто номера залежи (II, III, IV, V, VI, VIII).
Этаж нефтегазоносности по месторождению составляет: по Южно-Шапкинскому куполу 527м; по Среднесерчеюскому куполу 538м.
Источник: Геологическое моделирование, подсчет запасов и ТЭО КИН по Южно-Шапкинскому газонефтяному месторождению по состоянию на 01.01.2011 г. Носов А.П., Путилова Л.Н., Иудова О.М., и др.2011
