Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Доразведка
Год открытия: 1987
Источник информации: ПП_2020г. (актуально на 2023г.)
Метод открытия:
Площадь: 10.79 км²
Западно-Аресское нефтяное месторождение

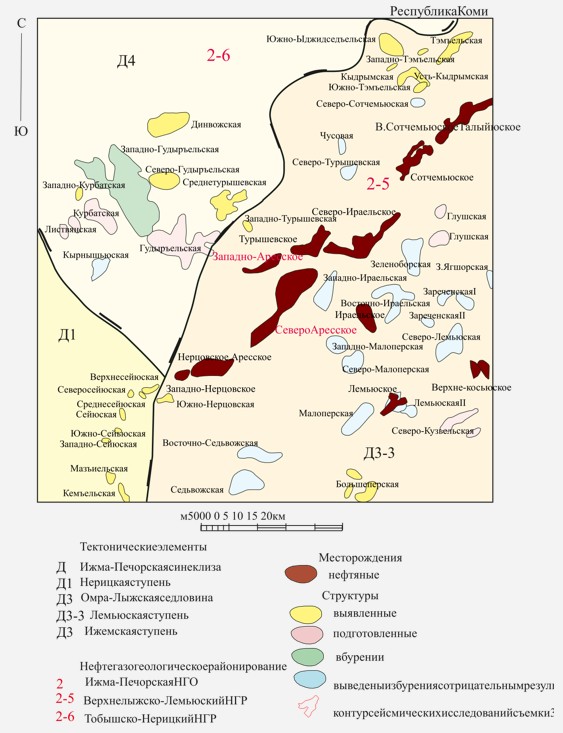

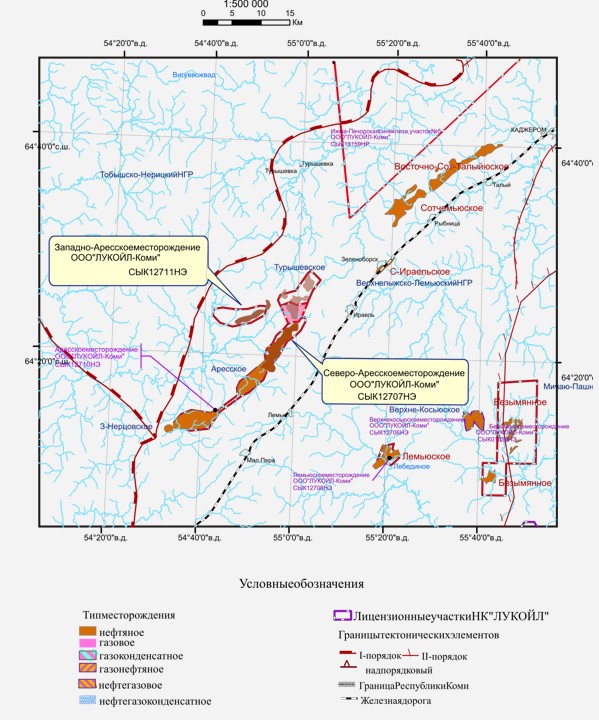

Западно-Аресское нефтяное месторождение в административном отношении расположено в Сосногорском, Печорском и Ижемском районах Республики Коми.
Административный центр - г. Сосногорск находится в 88 км к юго-западу от Западно-Аресского месторождения, где находится узловая железнодорожная станция, компрессорная станция, газоперерабатывающий завод.
Ближайшие населенные пункты поселки Лемью, Малая Пера, Ираель расположены на железной дороге в 10–20 км. В 10 км восточнее месторождения проходит железная дорога Воркута – Москва, а также магистральный нефтепровод Усинск–Ухта–Ярославль. В непосредственной близости находятся разрабатываемые месторождения Аресской группы: Аресское, Северо-Аресское и Турышевское (Рис.1). Лицензии на добычу УВ сырья на данных месторождениях принадлежат также ООО «ЛУКОЙЛ-Коми».
История открытия и разведки месторождения
Западно-Аресская структура выявлена в 1984 году сейсморазведочными исследованиями партии 10284. В 1987 году поисковыми работами МОГТ сейсмопартией 10287 она подготовлена к глубокому бурению по отложениям верхнего девона. В этом же году параметрической скважиной 3 установлена промышленная нефтеносность рассматриваемого поднятия, и по состоянию на 01.06.1988 года произведен первый оперативный подсчет запасов нефти по залежи в нижнефаменских отложениях верхнего девона (пласт Ф0).
С целью изучения геологического строения Западно-Аресского поднятия в продуктивном верхнедевонском интервале разреза в 1988 году пробурена поисковая скважина 40, скважиной 34 начато разведочное бурение.
По данным бурения параметрической скважины 3 и разведочных скважин 33-35 в комплексе с сейсморазведочными исследованиями партии 10289 уточнено строение Западно-Аресской структуры, и по состоянию изученности на 01.06.1990 года произведена оценка запасов УВ по залежи в карбонатных отложениях D3fm1 (пласт Ф0) в районе скважин 3 и 33. Район скважины 35 был обособлен в отдельную залежь, по которой, в связи с незначительными ее размерами, запасы нефти не оценивались.
Разведочной скважиной 36, пробуренной в 1991 году, поисково-разведочные работы на Западно-Аресском месторождении были завершены.
Произведенные в 1993 году сейсморазведочные исследования с/п 10293 (Е.М. Баринова, 1994) существенно уточнили строение месторождения по верхнедевонским отложениям. Форма Западно-Аресской структуры при этом претерпела значительные изменения по сравнению с ранее представляемой. В 2000 году специалистами ООО НТП "Прогресс-5" произведен подсчет запасов, которые были утверждены ЦКЗ МПР России (протокол № 116 от 2001 г.). В этом же году месторождение введено в эксплуатацию.
С целью уточнения строения Западно-Аресской структуры в 2004 году с/п 2/04-1 были проведены детализационные сейсморазведочные работы МОГТ 3-D (Шаяхметов М.Н., 2005). Согласно данным исследованиям размеры структуры увеличились, что явилось основанием для пересмотра геологического строения месторождения.
В результате комплексного изучения и обобщения всего имеющегося геолого-геофизического материала на Западно-Аресском месторождении в продуктивном верхнедевонском интервале разреза открыты и разведаны две залежи нефти (одна – в отложениях D3fm1 (пласт Ф0) и вторая – в отложениях D3f3), по которым в данном отчете произведен пересчет запасов углеводородов.
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов
Литолого-стратиграфическая характеристика разреза Западно-Аресского нефтяного месторождения приводится в соответствии с унифицированной схемой стратиграфии ТПП 1996 г. по результатам изучения керна и данных промыслово-геофизических исследований параметрической, разведочных скважин.
Образования фундамента в пределах месторождения не вскрыты. Нижняя часть осадочного чехла, сложенная ордовикско-нижнедевонским комплексом, бурением вскрыта параметрической скважиной 3-Западно-Аресская частично (верхний ордовик). В верхней его части, в соответствии с международной стратиграфической схемой, выделен средний и верхний отделы девонской системы, каменноугольная и пермская системы и их ярусы. Верхнедевонские, каменноугольные, пермские отложения вскрыты и изучены всеми параметрическими, поисковыми и разведочными скважинами, пробуренными на площади и за ее пределами.
Палеозойская группа – РZ
Ордовикская система – О
Верхний отдел – О3
Ордовикские отложения широко распространены на территории Тимано-Печорской провинции и представлены тремя отделами: нижним, средним и верхним. Они слагают основание осадочного чехла, с угловым и стратиграфическим несогласием залегают на рифей-венд-кембрийском метаморфизованном складчатом фундаменте. На рассматриваемой территории вскрыты только отложения верхнего ордовика.
Ашгиллский ярус - O3aš
Верхнеордовикские отложения, выявленной мощностью более 82 м в скважине 3, выделяются в объеме ашгиллского яруса, который подразделяется на усть-зыбский, малотавротинский и салюкинский горизонты.
Усть-зыбский горизонт - O3uz
Усть-зыбский горизонт, вскрытой мощность более 24 м, освещен керном в скважине 3 (долб. 30, 31, 32). Горизонт сложен переслаиванием доломитов, домеритов и аргиллитов. Доломиты серые, микро-тонкозернистые, неравномерно глинистые, алевритистые, сульфатизированные. Домериты серовато-зеленые, микро-тонкозернистые, сульфатизированные.
Малотавротинский горизонт - O3mt
Отложения горизонта освещены керном в скважине 3 (долб. 26, 27, 28, 29), согласно залегают на образованиях усть-зыбского горизонта и представлены переслаиванием доломитов, домеритов и аргиллитов с преобладанием первых. Домериты серовато-зеленые, микро-тонкозернистые, сульфатизированные. Доломиты серые, микро-тонкозернистые, неравномерно глинистые, алевритистые, сульфатизированные.
Толщина отложений горизонта, в скважине 3 – 43 м.
Салюкинский горизонт - O3sl
Отложения горизонта представлены не в полном объеме – кровля горизонта размыта, вскрытая мощность в скважине 3 составила 15 м. Представлены глинисто-сульфатно-карбонат-ной ассоциацией пород, в виде тонкого переслаивания пестроцветных доломитов, домеритов, аргиллитов.
Аргиллиты зеленовато-серые, ярко-зеленые, трещиноватые. Домериты зеленовато-серые, в нижней части вишнево-серые, тонкозернистые, алевритовые, сульфатизированные. Доломиты зеленовато-серые, микро-тонкозернистые, неравномерно глинистые.
Силурийская система – S
Осадконакопления, возраста силурийской системы, на площади Западно-Аресского месторождения отсутствуют. Лишь в 40 скважине, находящейся в 1,65 км за границей лицензионного участка, силурийские отложения толщиной 37 м, выделены в составе нижнего отдела и представлены седиментационными и вторичными зеленовато-серыми доломитами, неравномерно обогащенными глинисто-алевритовым материалом.
Девонская система - D
Девонские отложения в районе месторождения присутствуют в объеме верхнего отдела, мощностью до 700 м. Нижний и средний отделы размыты.
Верхний отдел - D3
Отложения верхнего девона со стратиграфическим перерывом перекрыли осадки нижнесилурийского возраста. Верхний девон в ТПП представлен франским и фаменским ярусами.
Франский ярус - D3f
Образования франского яруса в нижней части представлены обломочными и глинистыми породами, для средней и верхней характерна резкая фациальная изменчивость преимущественно карбонатных толщ. По Унифицированной схеме девонских отложений франский ярус подразделен на три подъяруса - нижний, средний и верхний. Нижнефранский подъярус представлен джьерским и тиманским горизонтами, среднефранский – саргаевским и доманиковым. В составе верхнефранского подъяруса выделяются ветласянский, сирачойский и нерасчлененные евлановский и ливенский горизонты.
Нижнефранский подъярус - D3f1
Джьерский горизонт - D3dzr
Представлен частым ритмичным чередованием аргиллитов и алевролитов, с преобладанием глинистых разностей, мощностью 43-20 м. Породы содержат примесь туфогенного материала.
Тиманский горизонт - D3tm
Нижнетиманская часть разреза керном не охарактеризована. На изученных площадях разрез представлен аргиллитами с прослоями алевролитов туфоалевролитов, туфопелитов и туфов. Аргиллиты зеленые, зелено-серые, серые, прослоями до черных или коричневые, слабо и неравномерно алевритистые, тонко - и микрослоистые. Алевролиты слюдисто-кварцевые, хлорито-кварцевые, светло-серые, серые с зеленоватым или коричневатым оттенком, неравномерно глинистые, прослоями слабо песчанистые, с волнисто-линзовидной слоистостью. Туфоалевролиты, туфопелиты и туффиты светлые зеленовато-серые, голубовато-зеленые, тонко-микрослоистые.
В верхнетиманской части горизонта разрез сложен ритмичным переслаиванием аргиллитов и алевролитов. Возможно наличие маломощных прослоев песчаника. Отложения освещены керном в скважине 3 (долб. 25, инт. 2274-2282м).
Аргиллиты серые со слабым зеленоватым оттенком, микро тонкозернистые, неравномерно алевритистые, с неравномерным скудным углефицированным растительным детритом, присыпками слюды, тонкоплитчатые со скорлуповатой отдельностью, хрупкие.
Алевролиты светло-серые со слабым зеленоватым оттенком, тонко - микро - косослоистые, неизвестковистые с неравномерным скудным углефицированным растительным детритом, с присыпками (в верхней части долбления обильными) слюды.
Толщина тиманского горизонта составляет 28-30 м.
Среднефранский подъярус - D3f2
Среднефранский подъярус охватывает саргаевский и доманиковый горизонты.
Саргаевский горизонт - D3sr
Толщина саргаевского горизонта составляет 20-27 м.
Саргаевский горизонт представлен тонким переслаиванием разнообразных пород – темно-серых, черно-коричневых аргиллитов, мергелей, глинистых тонкокристаллических известняков.
Алевролит серый, прослойками со слабым красновато-коричневым оттенком, сильно глинистый, тонко-линзовиднослоистый за счет неравномерного распределения алевро-
песчаного материала, сильно слюдистый, глинистый, средне-тонкоплитчатый.
Аргиллит серый до темно-серого, со слабым красновато (лилово)- коричневым оттенком, неравномерно (послойно) алевритистый, тонко-горизонтальнослоистый, слюдистый, тонкоплитчатый.
Для верхней части саргаевского горизонта (5-10 м) обычно появление прослоев битуминозных птероподовых известняков и глинисто-битуминозных сланцев.
В этой части разреза характерны многочисленные и довольно разнообразные остатки ископаемых организмов – брахиоподы, в том числе лингулиды, пелециподы, детрит рыб, остракоды, немногочисленные криноидеи, гастроподы; в верхних слоях присутствуют кониконхи, ортоцератиты.
Эти особенности строения саргаевских отложений свидетельствуют об их формировании в шельфовых условиях при солевом режиме в бассейне, близком к нормальному морскому, при периодическом кратковременном возникновении условий, близких к доманиковым.
Отложения горизонта освещены керном в скважине 3-Западно-Аресская (долб. 24, инт. 2260-2270 м).
Доманиковый горизонт -D3dm
Доманиковые отложения на исследуемой территории выделяются повсеместно в полном объеме и представлены осадками всех литолого-фациальных типов.
По материалам бурения и сейсморазведки на западе рассматриваемой площади выделяется обширная территория "зарифовой" зоны. Здесь в условиях открытого теплого мелководного моря в доманиковое время накапливались глинисто-карбонатные и терригенно-глинистые осадки
В районе скв. 3 Западно-Аресская выделяется одиночный риф. По материалам сейсморазведки длина его 8 км, ширина 1 км. Мощность рифа в скв. 3 составляет 185 м (интервал 2025–2210 м). Рифогенные отложения освещены керном (долб. 23, инт. 2207-2210 м, долб. 21, инт. 2180-2192 м, долб. 20, инт. 2045-2060 м, долб. 19, инт. 2030-2045 м), доломитами органогенными, крупно- и среднезернистыми, неравномерно выщелоченными, кавернозно-пористыми, крепкими, стилолитизированными, сульфатизированными, с редкими прослоями (до 3-5 см) черного битуминозного тонкослоистого аргиллита. Отмечаются гнезда и прослои (12 см по керну) голубовато-белого ангидрита. Кроме того, по материалам сейсморазведки еще один доманиковый риф следится полосой шириной 1–1,5 км в районе скв. 34 и, возможно, скв. 35, но данными скважинами доманиковые отложения не вскрыты.
По мнению авторов отчета в районе скв. 36-Зап.-Аресская и далее к северо-западу в прогибе между скв. 3 и 34-Зап.-Аресские, а также в 0,5 км к востоку от скв. 35 возможно распространены отложения депрессионного (доманикоидного) типа (черные и темно-коричневые тонкослоистые известняки, прослоями глинистые, с маломощными прослоями серого и темно-серого аргиллита и мергеля, кремнеизвестняки и силициты). Ни в одной скважине на месторождении эти отложения не вскрыты. Такие же фации прогнозируются вдоль юго-восточного крыла Западно-Аресской структуры.
Верхнефранский подъярус - D3f3
Отложения верхнефранского подъяруса в объеме ветласянского, сирачойского и нерасчлененных евлановского и ливенского горизонтов представлены образованиями трех литолого-фациальных зон - «зарифовой» мелководно-шельфовой, рифогенной и депрессионной (компенсирующие толщи заполнения предрифовой впадины и доманикоидные отложения).
Ветласянский горизонт-D3vt
Литологически ветласянская толща заполнения представлена аргиллитами серыми, зеленовато-серыми, неравномерно алевритистыми, с прослоями алевролитов зеленовато-бурых, глинистых, слабо известковистых, реже песчаников тонкозернистых. В верхней части толщи появляются прослои известняков серых с бурым оттенком, тонко-скрытокристаллических, алевритистых, с органогенным детритом.
Ветласянский горизонт является первой компенсирующей толщей заполнения верхнефранского подъяруса. Отложения сформированы вдоль доманикового барьерного рифа в предрифовой относительно мелководной части ветласянского морского палеобассейна.
На рассматриваемой площади ветласянская свита прогнозируется в прогибе в районе скважины 36. В районе скважин 3 (на доманиковых рифах) ветласянская свита представлена осадочной толщей с небольшой мощностью до 4 м.
Сирачойский горизонт-D3srč
На рассматриваемой площади сирачойский горизонт представлен предрифовыми и депрессионными образованиями в доманикоидных фациях. Мощность отложений составляет 45 -57 м. Состав осадков аналогичен доманиковому горизонту - доломит белый, светло-серый, участками голубоватый и темно-серый, разнозернистый, мелко- среднезернистый, неравномерно кавернозно-пористый, слабо трещиноватый, крепкий, сульфатизированный.
Евлановский+ливенский горизонты - D3ev+lv
Нерасчлененные евлановско-ливенские отложения в объеме ухтинской и усть-ухтинской свит на рассматриваемой территории представлены в полном стратиграфическом объеме. На Западно-Аресской площади они представлены отложениями «зарифовой» мелководно-шельфовой зоны. В скв. 3 евлановско-ливенские отложения вскрыты в интервале 1908-1976 м, мощностью 68 м. В других скважинах вскрыта только верхняя продуктивная часть евланово-ливенских отложений. Отложения освещены керном в скважине 3 (долб. 16, 17, 18), в скважине 33 (долб. 15-19), в скважине 34 (долб. 11-12), в скважине 35 (долб. 11), в скважине 36 (долб. 15-17).
Литологический разрез представлен известняками, доломитами, доломитовыми мергелями аргиллитами.
Известняк светло-серый и светло-кремовато-серый, иногда с коричневым оттенком, скрытокристаллический и тонкозернистый, узорчатый, стилолитизированный, плотный, крепкий, иногда пористый, с частыми миллиметровыми, в единичных случаях до 10-60 мм прослойками зеленого аргиллита. Стилолиты горизонтальные, мелкобугорчатые, залеченные зеленовато-серым глинистым материалом.
Доломит светло-коричневый, участками коричневый, иногда темно-серый и зеленоватый, мелкозернистый, с редкими кавернами, часто залеченными белым ангидритом, крепкий, неясно прерывисто-горизонтально-слоистый за счет примазок коричневого и коричневато-темно-серого глинистого вещества по стилолитоподобным трещинам.
Аргиллиты преимущественно зеленые и темно-зеленые, серые со слабым зеленоватым оттенком, иногда вишневые (прослоями, пятнами), слабо известковистые и неравномерно известковистые, хрупкие, иногда листоватые. Толщина слоев от 3-5 мм до 20-70 мм.
Доломитовый мергель зеленовато-серого цвета, тонкозернистый, неравномерно известковистый, алевритистый, плотный, плитчатый, со скорлуповатым сколом, с линзовидными прослоями известняка светло-серого, тонкозернистого, перекристаллизованного.

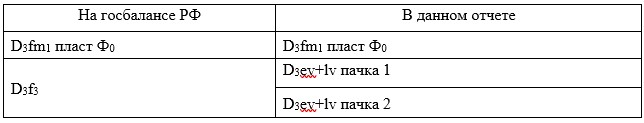

В верхней части разреза прослеживаются карбонатные пачки 1 и 2 D3ev-lv, с которыми на месторождении связаны промышленные залежи нефти. Пачка 3 D3ev-lv на данном месторождении находиться полностью в зоне водонасыщенных коллекторов, сложена переслаиванием известняков, аргиллитов и доломитов.
Пачка 1 D3ev-lv приурочена к кровле верхнефранских отложений, мощности изменяются от 10 до 14 м, в среднем 11 м. По петрофизическому описанию пачка сложена переслаиванием доломитизированных известняков и доломитов. Коллекторы вскрыты скважинами 3, 35, 201 (Граф. 2).
Пачка 2 D3ev-lv, сложенная доломитами, отделяется от верхней 2-6 метровым непроницаемым пропластком. Мощность пачки в среднем составляет 20 м. Коллекторы вскрыты всеми скважинами.
Нижняя, преимущественно глинистая по ГИС толща, отвечает усть-ухтинской свите (D3u). Она сложена темно-серыми аргиллитами с прослоями алевролитов общей мощностью до 20 м.
Фаменский ярус - D3fm
Согласно Унифицированной схеме (1996 г.) в ТПП фаменский ярус подразделяется на нижний подъярус в объеме задонского и елецкого, средний подъярус – в объеме усть-печорского и верхний подъярус – в объеме зеленецкого и нюмылгского горизонтов (джебольский надгоризонт). На рассматриваемой территории присутствуют только нижнефаменские отложения, остальные подъярусы в разрезе не представлены (Граф. 3).
Нижнефаменский подъярус - D3fm1
Задонский горизонт - D3zd
Вскрыт в полном объеме всеми скважинами. Мощность его составляет 72 м (скв.201) -77 м (скв.34).
В разрезе рассматриваемого горизонта (D3zd) четко выделяются пласты Ф0zd, Ф0 и пачки «Г0», «Г». В основании горизонта залегает глинистый пласт толщиной 4-6 м, который является покрышкой для евлановско-ливенской залежи.
Пласт Ф0zd, толщиной 26,5 м (скв.201)–33,1 м (скв.33), сложен четырьмя пластами.
Нижний глинистый пласт освещен керном в скважине 3 (долб. 16), в скважине 33 (долб. 14, 15), в скважине 34 (долб. 10), в скважине 36 (долб. 14). Разрез сложен очень тонким переслаиванием известняков, доломитовых мергелей и аргиллитов с преобладанием последних. Толщина слоев изменяется от 3-5 мм до 20-70 мм, иногда достигает 30 см.
Выше залегает глинисто-известняковый пласт толщиной 6-11 м (Ф0zd2), который может содержать коллекторы незначительной мощности.
Над глинисто-известняковым пластом залегает карбонатно-глинистый пласт толщиной 4-6м, который разделяет глинисто-известняковый и верхний известняковый пласты и служит флюидоупором.
В кровле пласта Ф0zd, залегает известняковый пласт толщиной 14-15 м, который является основным коллектором (Ф0zd1).
Аргиллиты преимущественно зеленые и темно-зеленые, вишневые (прослоями, пятнами) слабо известковистые, хрупкие, иногда листоватые.
Доломитовый мергель зеленовато-серого цвета, тонкозернистый, неравномерно известковистый, алевритистый, с линзовидными прослоями известняка светло-серого, тонкозернистого, перекристаллизованного. Порода плотная, средней крепости со скорлуповатым сколом, нечетко слабонаклонно слоистая за счет неравномерного распределения глинистого материала и тонких стилолитовых швов, залеченных серым и зеленовато-серым материалом. Толщина прослоев известняка изменяется от 0,2 до 3,5-4,0 см.
Известняки зеленые тонкозернистые сильно глинистые, прослоями (до 20-30 мм) светло-серые, слабо узорчатые, скрытокристаллические, очень редко темно-коричневые скрытокристаллические со скоплениями онколитов (округлые образования с четкой концентрической слоистостью размером 10-20 мм). Известняки плотные, крепкие, глинистые разности более хрупкие.
Глинисто-известняковый пласт сложен преимущественно известняками с тонкими прослоями доломитовых мергелей и аргиллитов. Глинизация пласта увеличивается в направлении скважин 33, 36.
Известняк светло-серый, кремовато-серый и серый, тонкозернистый, сгустковатый, доломитизированный, узорчатый, плотный, крепкий, слабо пористый, местами выщелоченный, с тонкими стилолитами. Известняк зеленовато-коричневый, местами темно-серый, глинистый, перекристаллизованный, с тонкими (менее 0,1 см) горизонтальными, слабоволнистыми глинистыми слойками серовато-зеленого цвета, с тонкими стилолитами. Отмечаются горизонтальные извилистые трещины, залеченные зеленовато-серым глинистым материалом.
Мергель серый, темно-серый, серовато-зеленый, неравномерно известковистый, слабо алевритистый, тонкоплитчатый на плоскостях наслоения отмечается редкий, тонкий углефицированный детрит.
Карбонатно-глинистый пласт сложен глинистыми известняками, переслаивающимися с тонкими прослоями доломитовых мергелей и аргиллитов. Породы аналогичные слагающие ниже залегающий глинисто-известняковый пласт, но глинистость их значительно выше.
Известняковый пласт сложен известняками двух типов.
Первый тип – известняк светло-серый, серый, редкими прослоями зеленый и светло-коричневый, тонко-скрытозернистый, участками сгустково-комковатый с водорослевыми желваками, тонко "узорчато" перекристаллизованный, неравномерно-доломитизированный, плотный, крепкий, волнисто - горизонтальнослоистый, местами линзовиднослоистый за счет частых бугорчатых стилолитов, заполненных темно-серым глинистым веществом. Вблизи стилолитов отмечаются участки доломитизации причудливой формы. На поверхности стилолитов отмечаются редкие углефицированные растительные остатки. Остатки организмов представлены немногочисленными брахиоподами. Отмечаются частые (миллиметровые) горизонтальные слабоизвилистые трещины, залеченные темно-серым глинистым материалом. Известняк неравномерно (полосчато, реже – пятнисто) нефтенасыщенный. Нефтенасыщенные участки имеют коричневую окраску, издают сильный запах бензина.
Второй тип – известняк серый, зеленовато-серый, тонкозернистый, "узловатый", неравномерно глинистый, слабо перекристаллизованный, доломитизированный, пиритизированный, с редким детритом криноидей, единичных брахиопод, с линзовидными прослоями (толщиной 2,5-3,0 см) известняка органогенно-обломочного, с примесью тонкодисперсного пирита, стилолитизированный. Доломитизация пятнистая (приурочена к стилолитовым швам) и ленточная. Эти участки имеют более темный оттенок, зернистые, без четких границ. Известняк плотный, крепкий, "узловатая" текстура породы обусловлена неравномерным (послойным распределением глинистого материала, а также за счет стилолитовых швов.). Стилолиты бугорчатые заполнены зеленовато-серым глинистым материалом.
Отложения продуктивного пласта Ф0zd освещены керном в скважинах 3 (долб. 13-15), 33 (долб. 9-13), 34 (долб. 8-10), 35 (долб.8-10), 36 (долб. 10-13).
В верхней части задонского горизонта залегают глинисто-карбонатная пачка «Г0», пласт Ф0 и глинисто-мергелистая пачка «Г», ранее относимые к елецкому горизонту.
Пачка «Г0», толщиной до 5 м (скв. 33,34) и 5,3-5,7 м (скв. 3, 35, 36, 201), является покрышкой для залежи нефти пласта Ф0 zd. Известняк серый, прослоями темно-серый, прослоями зеленовато-серый, тонкозернистый, неравномерно глинистый, перекристаллизованный, иногда слабо и неравномерно доломитизированный, с примесью тонкодисперсного пирита, слабо алевритистый, стилолитизированный, плотный, крепкий, глинистые разности более хрупкие. Текстура породы волнистослоистая, иногда линзовидная, узловатая. "Узловатая" текстура породы обусловлена неравномерным (послойным) распределением глинистого материала, а также за счет стилолитовых швов. Стилолиты бугорчатые заполнены зеленовато-серым глинистым материалом. Отмечаются мелкие (1–2 мм в сечении) ходы илоедов, приуроченные к глинистым прослоям. Встречаются редкие линзовидные прослои (8–15 мм) мелкообломочного известняка. Остатки организмов представлены криноидеями, брахиоподами, остракодами. В глинистых слойках на плоскостях наслоения наблюдается углефицированный растительный детрит.
В редких тонких прослоях известняк кремовато-серый, тонко - скрытозернистый, участками сгустково-комковатый с водорослевыми желваками, тонко "узорчато" перекристаллизованный, стилолитизированный, плотный, крепкий.
Пачка освещена керном в скважинах 3 (долб. 12), 33 (долб. 9), 35 (долб. 7), 36 (долб. 9-10).
Карбонатный пласт Ф0, толщиной 11 м (скв.3, 36)–14 м (скв.201), представлен известняками светло-серыми, серыми с коричневатым оттенком, коричневыми, тонкозернистыми, сгустково-комковатыми, прослоями неравномерно глинистыми и линзовидно-волнисто-слоистыми, слабо перекристаллизованными, доломитизированными, с редкими прослойками известняка органогенно-обломочного плотного, крепкого, стилолитизированного. Стилолитовые швы бугорчатые, реже ветвящиеся, заполнены темно-серым глинистым материалом. Вблизи стилолитов отмечаются участки (пятна) доломитизации, имеющие более темную окраску, чем основная масса. Остатки организмов представлены редкими брахиоподами, остракодами, криноидеями Отложения освещены керном в скважинах 3 (долб. 11-12), 33 (долб. 7-8), 34 (долб. 7), 35 (долб. 6-7.), 36 (долб.8).
Вышезалегающая глинисто-мергелистая пачка "Г" является реперным подразделением в отложениях задонского горизонта. На каротажных диаграммах характеризуется низкими значениями КС, глубокими кавернами в стволе скважины и положительными отклонениями кривой ПС. Пачка сложена преимущественно мергелями, в нижней части с прослоями аргиллитов, в верхней постепенно переходит в глинистые известняки.
Мергель пепельно-серый, с зеленоватым оттенком, зеленовато-серый, неравномерно известковистый, неравномерно алевритистый, с тонкими (от 0,2 до 1,0 см) линзовидными слойками известняка серого, тонкозернистого и известняка органогенно-обломочного. Порода хрупкая, плитчатая (толщина плиток от 0,5 до 5,0-7,0 см), тонкослоистая. В отдельных прослоях на плоскостях наслоения отмечаются деформированные отпечатки брахиопод и тонкий незначительный растительный детрит.
Толщина пачки составляет 20 м (скв.33) –24 м (скв. 36). Пачка освещена керном в скважинах 35 (долб.6), 36 (долб. 9-10).
Елецкий горизонт- D3el
Отложения елецкого горизонта относятся на рассматриваемой территории к образованиям "зарифовой" зоны мелководного шельфа. В елецкое время на шельфе формировалась мощная глинисто-карбонатная толща. В регрессивные периоды откладывались пачки глинистых известняков, мергелей и известковистых глин. В трансгрессивные периоды формировались карбонатные пласты, которые проиндексированы снизу вверх как Ф1-Ф4. Поэтому елецкая толща характеризуется ритмично-слоистым строением разреза - четко коррелирующимся по площади чередованием глинистых (межпластовых пачек - МПФ1-2, МПФ2-3, МПФ3-4) и карбонатных пачек (Ф1, Ф2, Ф3 и Ф4).
В основании елецкой толщи залегает карбонатный пласт Ф1.
Выше наблюдается чередование карбонатных пластов Ф1, Ф2, Ф3 и Ф4 и межпластовых известняково-глинистых пачек МПФ1-2, МПФ2-3, МПФ3-4.
Толщина елецких отложений составляет 172(скв.3) -188м (скв.34).
Пласт Ф1, выдержанной мощностью 26 м (скв.36) -30 м (скв.33), сложен известняками.
Известняк серый и светло-серый, вниз по разрезу приобретающий зеленоватый оттенок, тонкозернистый, доломитизированный, узловатый и волнисто-горизонтально-слоистый за счет бугорчатых стилолитов, заполненных темно-серым глинистым материалом, слабо перекристаллизованный, плотный, крепкий, местами трещиноватый, глинистый, с тонкими (0,3-0,7 см) горизонтально-волнистыми глинистыми слойками зеленовато-серого цвета, с линзовидными прослоями известняка мелкообломочного (толщина не более 5,0 см). Вниз по разрезу глинистость увеличивается. Органические остатки малочисленны, представлены брахиоподами, остракодами и криноидеями. Вблизи стилолитов отмечается пятнистая доломитизация, к которой приурочены мелкие гнезда сульфатов. Отмечаются вертикальные извилистые прерывистые минеральные (кальцитовые) трещины.
В основании пачки МПФ1-2 (непосредственно над пластом Ф2) разрез освещен керном в скважине 35 (долб. 5), сложен известняками с прослоями мергелей.
Известняк серый, скрытозернистый, тонко-узорчато перекристаллизованный, стилолитизированный, с мелким нацело перекристаллизованным органогенным детритом, трещиноватый, пиритизированный. Порода плотная, средней крепости. Доломитизированные участки приурочены преимущественно к стилолитовым швам, более зернистые и более темных оттенков. Стилолиты бугорчатые и крупнобугорчатые, залечены пепельно-серым глинистым материалом. Встречены трещины тонкие (не более 0,2 см) короткие, конусовидные, вертикальные и наклонные, выполненные прозрачным кальцитом.
Мергель пепельно-серый, неравномерно известковистый, слабо алевритистый, пиритизированный, с многочисленными тонкими (до 0,3 см) линзовидными слойками известняка серого, тонкозернистого. Порода плитчатая, хрупкая.
Аналогичные породы по данным ГИС слагают остальную часть пачки.
Толщина пачки составляет 68-72 м.
Карбонатный пласт Ф2, толщиной 15 м (скв.3, 36) -18 м (скв.33), освещен керном во всех скважинах. 3 (долб. 7, 8, 9), 33 (долб. 4, 5, 6), 34 (долб. 4), 35 (долб. 3, 4), 36 (долб. 3, 4).
Карбонатный пласт Ф2 по данным ГИС характеризуется высокими значениями КС и глубокой депрессией на кривой ПС, сложен известняками.
Известняк светло-серый, серый, коричневато-серый, коричневый, тонкозернистый, участками сгустково-комковатый, водорослевый, неравномерно перекристаллизованный и неравномерно доломитизированный, сульфатизированный, иногда слабоглинистый, в незначительной степени пиритизированный, крепкий, плотный, участками выщелоченный, пористо-кавернозный, стилолитизированный, трещиноватый, в отдельных скважинах неравномерно нефтенасыщенный и неравномерно пигментирован коричневым битумом, с немногочисленным органогенным детритом. Участки перекристаллизации имеют неправильную, причудливую форму, сложены прозрачным мелко- среднезернистым кальцитом. Доломитизация пятнистая, приурочена к стилолитовым швам. Поры и каверны неправильной округлой формы, открытые и залеченные прозрачным мелко- среднезернистым кальцитом, сообщающиеся между собой и изолированные, стенки каверн выложены мелкими щетками кальцита. Стилолиты горизонтальные, бугорчатые, ветвящиеся, тонкие мелкозубчатые и столбчатые, залеченные темно-коричневым глинисто-битуминозным материалом. Трещины тонкие (0,1-0,2 см) прерывистые, разноориентированные, кальцитовые. Из видимых органических остатков встречены редкие брахиоподы, остракоды, криноидеи, мелкие гастроподы, обрывки пластовых строматолитов, водорослевыми желваками. Встречены редкие, округлой и неправильной формы, размером до 2,5 см гнезда белого ангидрита.
Выше по разрезу выделяется межпластовая глинисто- карбонатная пачка-МПФ2-3.
Пачка освещена керном в скважинах 3 (долб. 6, 7), 33 (долб. 4), 35 (долб. 2, 3), 36 (долб. 3), сложена глинистыми известняками с тонкими прослоями мергелей.
Известняк серый, зеленовато-серый, коричневато-серый, тонко - скрытозернистый, неравномерно пятнисто доломитизированный, неравномерно (послойно) глинистый, стилолитизированный, участками органогенно-обломочный и сгустково-комковатый, пиритизированный, слабо перекристаллизованный, плотный, крепкий, в незначительной степени трещиноватый. Порода линзовидно-волнистослоистая за счет тонких (0,1-0,7 см) невыдержанных глинистых прослоев, за счет бугорчатых и столбчатых стилолитовых швов, заполненных зеленовато-серым глинистым материалом. Наблюдаются тонкие, ветвящиеся, прерывистые трещины, залеченные прозрачным тонко- мелкозернистым кальцитом. Отмечаются участки, невыдержанные по мощности (3,0-7,0 см) со значительным содержанием органогенного детрита: брахиоподы, остракоды, гастроподы, криноидеи, онколиты и их обломки, обрывки водорослей; цементируются форменные образования скрытокристаллическим глинисто-карбонатным материалом.
Прослои мергеля темно-коричневого, неравномерно известковистого, слабо алевритистого, тонкослоистые, маломощные (до 1,5 см).
Толщина пачки составляет 25-30 м.
Карбонатный пласт Ф3, толщиной 8 м (скв 3, 34)-9 м (скв.33,35,36), освещен керном в скважинах 35 (долб.2), 36 (долб. 2), сложен известняками.
Известняк серый, скрыто- тонкозернистый, плотный, средней крепости, перекристаллизованный, неравномерно доломитизированный, сульфатизированный, прослоями глинистый, со скоплением органического детрита, стилолитизированный. Органические остатки представлены немногочисленными брахиоподами, нацело перекристаллизованными, мелкими гастроподами, водорослевыми желвачками. Стилолитовые швы горизонтальные, бугорчатые, ветвящиеся, заполнены пепельно-серым глинистым материалом.
Пласт Ф3 выделяется по ГИС повышенными значениями КС и небольшой депрессией на кривой ПС.
Межпластовая глинисто-карбонатная пачка - Ф3-4 керном не охарактеризована. По материалам ГИС и соседним площадям она сходна по литологическому составу с ниже залегающей межпластовой пачкой.
Толщина пачки составляет 7-14 м.
Карбонатный пласт Ф4, толщиной 12 м (скв.3)-18 м (скв.33), освещен керном в скв. 33 (долб. 2, 3), 34 (долб. 2, 3), 35 (долб. 1), 36 (долб. 1).
Карбонатный пласт Ф4 по данным ГИС характеризуется повышенными значениями КС и депрессией на кривой ПС, сложен известняками.
Известняк светло-серый, почти белый, неравномерно окрашен в бледно-розовые, светло-вишневые, зеленоватые и охристые оттенки, тонко-скрытозернистый, неравномерно узорчато перекристаллизованный, слабо доломитизированный, сульфатизированный, с незначительной примесью тонко дисперсного пирита, с немногочисленными округлыми гнездами размером до 15 см белого ангидрита, стилолитизированный, с немногочисленными трещинами, слабо кавернозный. Порода крепкая, прослоями плитчатая (толщина плиток до 1,5 см), участками узловато-волнисто-слоистая. Каверны имеют причудливую форму, размером до 0,3´1,5 см и 2,5´3,0 см, залечены вишнево-коричневым глинисто-карбонатным материалом. Стилолитовые швы тонкие, горизонтальные, наклонные, бугорчатые, залечены зеленовато-серым глинистым материалом. Трещины тонкие (менее 0,1 см), вертикальные, волнистые и конусовидные, выполнены прозрачным тонко-мелкозернистым кальцитом. Из определимых органических остатков отмечаются брахиоподы, водорослевые желвачки, обрывки водорослей.
Завершает разрез елецких отложений и нижнего фамена межпластовая глинисто-карбонатная - МПФ4-5 небольшой толщины, выделенная по ГИС по пониженными значениям КС и положительным отклонениям кривой ПС. Пачка освещена керном в скважинах 33 (долб. 1), 34 (долб. 1), сложена переслаиванием доломита, известняка и доломитово-глинистой породы.
Доломит светло-зеленовато-серый, пятнами красно-коричневый, неравномерно-глинистый, известковистый, сульфатизированный, с немногочисленными стилолитами, трещиноватый. Стилолитовые швы наклонные, бугорчатые, залечены зеленовато-серым глинистым материалом.
Известняк светло-серый, пятнами красновато-коричневый, неравномерно вишнево-серый, светло-зеленовато-серый, тонко-скрытозернистый, слабо и неравномерно глинистый, перекристаллизованный, пятнисто доломитизированный, стилолитизированный с незначительной примесью тонко дисперсного пирита, неравномерно выщелоченный, отмечаются не большие (0,7–1,0 см) каверны неправильной округлой формы. Текстура породы угловато волнисто-слоистая за счет многочисленных стилолитовых швов и тонких (0,1–3,0 см) глинистых слойков светло-голубовато-зеленого (бирюзового) цвета. Стилолитовые швы слабонаклонные, бугорчатые, залечены зеленовато-серым и вишнево-коричневым глинистым материалом. Доломитизированные участки имеют причудливую форму, четкую границу, более зернистые. Встречены редкие гнезда линзовидно-округлой формы размером 0,5-0,7 см, выполненные белым ангидритом. Встречены многочисленные брахиоподы, гастроподы, криноидеи, а также их обломки. Створки раковин нацело перекристаллизованные и сложены прозрачным кальцитом.
Доломитово-глинистая порода, красно-коричневого (кирпичного) цвета (за счет интенсивной пигментации гидроокислами железа), слабо известковистая с многочисленными глинисто-карбонатными включениями серого бледно-зеленого охристого цвета, размером 0,3-0,5 см (иногда до 0,8 см) с редкими гнездами белого ангидрита, стилолитизированная, с редкими трещинами, с плоскостями скольжения. Стилолитовые швы нечеткие мелкобугорчатые и бугорчатые, заполнены красно-коричневым реже бирюзово-серым глинистым материалом. Трещины тонкие (менее 0,1 см) вертикальные, слабоволнистые, прерывистые, залечены ангидритом. В отдельных участках отмечается алевритовая примесь.
Толщина пачки составляет 3-19 м.
Толщина елецких отложений составляет 202–236 м.
Каменноугольная система – С
Отложения в пределах исследуемой территории присутствуют в объеме нижнего, среднего и верхнего отделов.
Нижний отдел - C1
Нижнекаменноугольные отложения в пределах исследуемой территории присутствуют в объеме визейского и серпуховского ярусов, последние два развиты повсеместно. Турнейский ярус размыт в результате предвизейской эрозии.
Визейский ярус - С1v
Визейский ярус на изучаемой площади выделен в объеме верхневизейского подъяруса. Нижневизейский подъярус на рассматриваемой территории отсутствует.
Толщина визейского яруса на площади составляет 58 – 67 м .
Верхневизейский подъярус - С1v2
Отложения сложены преимущественно карбонатными породами, в основании подъяруса – карбонатно-глинистыми. На Западно-Аресской месторождении эти отложения не расчленены.
В нижней части визейского яруса толщиной около 20 м, по данным ГИС и керновому материалу по соседним площадям, залегают аргиллиты темно-серые до черных, алевритистые, битуминозные, тонкоплитчатые, пиритизированные, слюдистые, ожелезненные с включениями доломита, с тонкими прослоями известняка тонкозернистого, черного, глинистого. Средняя мощность терригенных отложений составила 11 м.
Выше терригенной пачки в исследуемом районе разрез представлен карбонатными отложениями, средняя мощность которых составила 51 м. В нижней части разреза известняки буровато-серые, зеленовато-серые и темно-серые, реже светло-серые, детритовые, мелко-тонкозернистые, неравномерно глинистые. Выше по разрезу это неравномерное переслаивание известняков и доломитов вторичных, с реликтами органических остатков. Доломиты светло-серые, мелкозернистые до пелитоморфных, слабоизвестковистые, плотные, прослоями пористые.
Керн на рассматриваемой площади освещен только в скважине 3, в долблении 5 подняты доломиты.
Доломит светло-серый до серого, участками с вишневым и зеленоватым оттенком, за счет неравномерной глинистости. С мелкими включениями вишневой глины, с горизонтальными тонкими трещинами и микротрещинами, залеченными темно-серым глинистым материалом, с примазками светло-зеленой и вишневой глины, неравномерно сульфатизированный, с гнездами ангидрита светло-серого с голубоватым оттенком. Отмечаются примазки зеленовато-желтоватой глины, включения вишневой глины.
Серпуховский ярус - С1s
На Западно-Аресской площади отложения серпуховского яруса керном не освещены. На соседних площадях отложения яруса присутствуют в объеме нижнего и верхнего подъярусов и представлены карбонатными породами с маломощными прослоями аргиллитов в нижней части верхнесерпуховского подъяруса.
Литологически разрез представлен преимущественно известняками серыми, светло-серыми, детритовыми, органогенно-обломочными, прослоями глинистыми, неравномерно доломитизированными, участками переходящими в доломиты неравномерно зернистые, сульфатизированные.
Толщина отложений составляет 20-39 м.
Средний отдел - С2
Отложения среднего карбона присутствуют в объеме башкирского и московского ярусов.
Башкирский ярус - С2b
Отложения башкирского яруса керном не освещены. На соседних площадях отложения башкирского яруса сложены чередованием известняков и доломитов с подчиненными маломощными прослоями терригенных.
Известняки светло-серые с буроватым оттенком, детритовые, преимущественно водорослевые, фораминиферовые, неравномерно перекристаллизованные и доломитизированные, в нижней части часто глинистые с прослоями аргиллита. Доломиты светло-серые с буроватым оттенком, мелко-тонкозернистые, участками с реликтами тонкозернистого известняка, с включениями кремней. Толщина яруса составляет 24 – 32 м.
Московский ярус - С2m
Московский ярус в исследуемом районе присутствует в объеме нижнемосковского и верхнемосковского подъярусов.
Толщина московского яруса составляет 132 –190 м.
Нижнемосковский подъярус - С2m1
Нижнемосковский подъярус представлен в объеме нерасчлененных верейского и каширского горизонтов.
Литологически отложения нижнемосковского подъяруса сложены переслаиванием известняков, мергелей и глин.
Известняки серые, светло-серые, участками глинистые, органогенно-детритовые, водорослевые, с редкими включениями кремня. Мергели зеленовато - и темно-серые. Глины темно-серые и реже зеленовато-серые, часто известковистые с прослоями известняка и песчано-алевритовых пород.
На Западно-Аресской площади в скважине 3 (долб. 3, 4) подняты известняки.
Известняк буровато-светло-серый, детритовый, преимущественно фораминиферово-водорослевый, неравномерно перекристаллизованный, участками сгустковатый, слабо доломитизированный, с обломками створок брахиопод, остракод, члеников криноидей, с фораминиферами, кораллами средней крепости, плотный, в начале слоя тонкоплитчатый (до 1 см и более). С горизонтальными микротрещинами, залеченными темно-серым глинистым материалом, со стилолитовыми швами, выполненными почти черным глинисто-битуми-нозным материалом, прослоями неравномерно сульфатизированный, окремненный, участками до перехода в голубовато-серый кремень.
Верхнемосковский подъярус - С2m2
Верхнемосковский подъярус присутствует в объеме не расчлененных подольского и мячковского горизонтов.
На Западно-Аресской площади отложения верхнемосковского подъяруса керном не освещены. На соседних площадях отложения верхнемосковского подъяруса сложены карбонатными породами.
Известняки серые, светло-серые и буровато-серые, мелко-тонкозернистые, неравномерно перекристаллизованные, доломитизированные, участками глинистые, детритовые, преимущественно водорослевые, прослоями органогенно-детритовые, прослоями порово-мелкокавернозные, с прослоями доломита. Доломиты, серые со слабым коричневатым оттенком, неравномернозернистые, прослоями с реликтовой органогенной структурой, неравномерно известковистые, выщелоченные, трещиноватые. Мощность подъяруса 58–64 м.
Верхний отдел - С3
Отложения верхнего карбона выделяются в объеме нерасчлененных касимовского и гжельского ярусов.
На близлежащих площадях верхнекаменноугольные отложения представлены известняками светло-серыми, с буроватым оттенком, желтовато - и коричневато-серыми, биоморфно-детритовыми, преимущественно водорослевыми и фузулинидовыми, неравномерно перекристаллизованными и доломитизированными, прослоями порово-кавернозные, сульфатизированные, с прослоями вторичных доломитов, со стяжениями голубовато-серого кремня и линзовидными прослоями кремнистого известняка. Отложения керном не освещены.
Толщина отложений верхнего карбона изменяется от 23 -55 м.
Пермская система - Р
Пермские отложения представлены нижним и верхним отделами.
Нижний отдел - Р1
Нижнепермские отложения выделены в объеме нерасчлененных ассельского+сак-марского и кунгурского ярусов. Артинский ярус отсутствует.
Ассельский +сакмарский ярусы - Р1а+s
На соседних площадях отложения ассельского и сакмарского ярусов сложены известняками.
Известняки серые, прослоями с буроватым оттенком, коричневато - и светло-серые, органогенно-детритовые, переслаивающиеся с оолитоподобными водорослево-фораминиферовыми и мелко-тонкозернистыми известняками, слабо и неравномерно глинистые и доломитизированные, пятнисто окремненные, с конкрециями голубого кремня, плотные, крепкие. Прослоями отмечаются светло-серые доломиты и светло-голубовато-серые мелко-среднезернистые ангидриты.
Отложения ассельского и сакмарского ярусов керном не освещены.
Толщина яруса изменяется от 135 -164 м.
Кунгурский ярус - Р1k
Отложения кунгурского яруса залегают со стратиграфическим перерывом на сакмарских отложениях.
Кунгурский ярус сложен внизу карбонатно-терригенной пачкой, вверху карбонатной.
Карбонатно-терригенная пачка на соседних площадях представлена частым и тонким чередованием, переходящим в переслаивание, алевролитов, глин, мергелей, известняков. В отдельных скважинах присутствуют прослои песчаников и доломитизированных известняков. Среди карбонатных разностей преобладают мергели. Известняки преимущественно глинистые, толщина их в отдельных прослоях достигает 2 – 3 м. Глины зеленовато-серые, серые, темно-серые, неравномерно известковистые, с мелким вкрапленным пиритом и единичным обугленным растительным детритом. Алевролиты глинистые темно-серые, прослоями песчаные, светло-серые, кварцевые. Песчаники мелко-тонкозернистые глинисто-алевритовые, полимиктовые.
В кровле пачки повсеместно прослеживаются оолитовые известняки, которые нередко переслаиваются с известняками кристаллически-зернистыми, массивными.
Карбонатная пачка представлена преимущественно мелко-, тонко - и скрытокристаллическими известняками и доломитами, переслаивающимися с мелкозернистыми и обломочными разностями. Пласты известняков толщиной 5 – 10 м слагают кровлю и подошву пачки.
Доломит буровато-светло-серый, мелко- тонкозернистый, выщелоченный, кавернозный, с мелкими гнездами ангидрита голубовато-светло-серого, полупрозрачного, крепкий, с вертикальными микротрещинами, залеченными сульфатами, плитчатый (10-15 см, реже до 20 и менее 5 см), с редкими мелкими включениями битума.
Известняк более светлый, чем доломит, преимущественно водорослевый, с единичными обломками створок брахиопод, остракод, участками сгустковатый, плотный, средней крепости, с редкими стилолитовыми швами, выполненными темно-серым до черного глинисто-битуминозным материалом, вниз по слою переходит в неравномерно выщелоченный, доломитизированный плитчатый (до 0,5 см).
Толщина кунгурского яруса составляет 50 -82 м.
Верхний отдел - Р2
Представлен уфимским и казанским ярусами.
Уфимскй ярус - Р2u
Осадки уфимского возраста залегают на кунгурских отложениях. Мощность яруса варьирует от 195 м до 228 м.
В отложениях уфимского яруса выделены две толщи, условно параллелизуемые с соликамским и шешминским горизонтами.
В основании яруса залегает пачка сероцветных пород, состоящая из песчаников, алевролитов, глин, прослоев известняков и мергелей. Породы ритмично переслаиваются, толщина прослоев достигает 2-3м.
Известняки светло-серые, неравномерно зернистые с участками перекристаллизации и доломитизации, с прослоями глинистых разностей.
Мергели темно-буровато-серые, светло-зеленовато-серые, алевритовые, кальцитовые, обломочные, комковатые, плотные, неслоистые с примазками зеленой глины.
Песчаники, алевролиты серые, зелено-серые, неравномерно глинистые, полимиктовые.
Глины зелено-серые, темно-серые с растительным детритом, тонкими слойками черные - углистые, неравномерно алевритовые и известковистые. Коричневые разности глин более характерны для верхней части разреза.
Толщина пачки составляет 30-40 м.
Вышезалегающие отложения литологически более однообразны и представлены пачкой переслаивания пестроцветно-красноцветных глин, аргиллитов, песчаников, алевролитов, мергелей. Глины в разрезе преобладают.
Глины отличаются густой темно-коричневой окраской за счет рассеянного тонкодисперсного гематита. Темно-коричневые глины плитчатые, содержат значительную примесь (до 20-25 %) алевритового материала. В подчиненном количестве в разрезе толщи находятся светло- и красно- коричневые глины с зелеными, серыми пятнами, а также пестроокрашенные в вишневые, сиреневые, табачные, серые тона. Эти глины характеризуются обломочным и псевдообломочным строением, прослоями известковистые, содержат рассеянные мелкие и крупные (до 5-7 см) желваки (стяжения) известняков.
Песчаники полимиктовые, разнозернистые - от грубых с гравием, галькой до мелких песчано-алевритовых фракций. Окраска песчаников зеленовато-серая нередко с коричневыми, охристо-желтыми пятнами. В нижней половине разреза мощность прослоев песчаников не превышает 5-7 м, песчаники более отсортированы с преобладанием мелкой фракции. В верхней половине песчаники преимущественно разнозернистые, мощность пластов достигает 10-12 м.
Мергели светло-коричневые, нередко песчано-алевритовые (до 20 %), прослоями доломитовые.
Алевролиты полимиктовые, неравномерно глинистые, ожелезненные, участками известковистые, красноцветные, от коричневато-серых до красно-бурых, иногда зеленовато-серые, плотные, неяснокосослоистые.
Для разреза характерны известняки в виде желваковых стяжений мелких (до 1см) и крупных (5-7 см); образуют скопления в глинах, редко в песчаниках. В верхней части разреза на некоторых площадях известняки образуют монолитные скопления (1-2 м) с включениями глин, с примесью песчаного материала, нередко гравийно-галечного. Известняки светло-серые, белые, тонко-микрозернистые с мелкими порами перекристаллизации.
Казанский ярус - P2kz
Казанский ярус подразделяется на два подъяруса - нижний и верхний, выделяется в объеме лемьюской свиты.
Отложения яруса представлены терригенными породами различного генезиса, формировавшимися в континентальных условиях озерно-аллювиальной равнины.
Разрезы казанского яруса имеют циклический характер. Базальные части ритмов сложены песчаниками.
Общая толщина яруса варьируется от 318 до 333 м.
Нижнеказанский подъярус - P2kz1
В нижнеказанском подъярусе по литологическим особенностям можно выделить две толщи.
Нижняя толща представлена чередованием песчаных пластов в основании некоторых из них присутствуют гравелиты и конгломераты, пачек ритмичного переслаивания серых песчаников, пестроцветных и красно-коричневых глин, алевролитов и глинисто-карбонатных пород.
Верхняя толща преимущественно глинисто-карбонатная, представленная в основном глинами пестроцветными и мергелями с конкрециями и прослоями глинистых и пелитоморфных известняков.
Глины красно-коричневые, неравномерно известковистые и алевритистые, мелкооскольчатые.
Мергели коричнево-красные, кальцитовые, с многочисленными микроконкрециями известняков. В них обычно содержится незначительная терригенная примесь алевритовой разности: слюда, кварц, полевые шпаты.
Известняки светло-серые, глинистые, водорослевые, иногда слабо алевритистые, есть биокластические, преобладают ооидные. Мощность толщи в пределах 164-193 м.
Верхнеказанский подъярус - Р2kz2
Нерасчлененные верхнеказанские и татарские отложения представлены песчано-алевро-глинистой толщей, в которой ведущую роль играют серые, пестроцветные и коричневые глины, часто алевритистые, комковатые с карбонатными желвачками или тонкоотмученные с горизонтальной слоистостью. Песчаники и алевролиты имеют подчиненное значение. Присутствуют редкие прослои глинисто-карбонатных пород с обломочной и желваковой текстурами, редкие тонкие прослои углистых глин. Характерно развитие почв, присутствие прослоев углистых глин и растительных остатков хорошей сохранности.
В нижней части верхнеказанских отложений встречаются грубозернистые и неравномернозернистые песчаники с включениями глинистого материала с растительными остатками (русловые фации).
Верхняя часть верхнеказанских отложений представлена тонким переслаиванием глин и алевролитов.
Общая толщина подъяруса варьируется от 133 до 161 м.
Мезозойская группа – МZ
Триасовая система – Т
Триасовые отложения со стратиграфическим и угловым несогласием залегают на денудированной поверхности пермских пород. Триасовая система представлена породами нижнего, среднего отделов общей мощностью 368–418 м.
Нижний отдел – T1
Нижнетриасовые отложения сложены песчано-глинистыми породами чаркабожской и харалейской свит (стратиграфические подразделения Тимано-Печорской провинции).
Мощность нижнетриасовых отложений составляет 171 м (скв.36, 201)-179 м (скв.33).
Чаркабожская свита – T1čb
Чаркабожская свита условно разделена на нижнечаркабожскую и верхнечаркабожскую подсвиты.
Литологически чаркабожская свита, сложена глинами с прослоями алевролитов и песчаников.
Песчаники полимиктовые, зеленовато-серые, реже красно-коричневые, разнозернистые, глинистые, слабосцементированные, с окатышами серых и коричневых глин, с конкреционными включениями и прослоями очень крепкого известковистого песчаника.
Глины красно-коричневые, часто с зеленовато-серыми пятнами, неравномерно алевритистые, оскольчатые, с поверхностями скольжения, содержат точечные выделения и желваки кальцита.
Алевролиты тонкослоистые, неравномерно известковистые.
Толщина чаркабожской свиты составляет 130-269 м.
Харалейская свита – T1hr
Литологически харалейская свита сложена переслаиванием глин, алевролитов и песчаников.
Глины красно-коричневые, часто с фиолетовым оттенком, неравномерно алевритистые, с поверхностями скольжения. Встречаются прослои серых глин с растительным детритом. Песчаники полимиктовые, серые с зеленоватым оттенком, средне-мелкозернистые, глинистые, с окатышами глин.
Алевролиты тонкослоистые, неравномерно известковистые.
Толщина харалейской свиты составляет 33-79 м.
Средний +верхний отделы – T2+3
Отделы представлены ангуранской и нарьянмарской свитами (стратиграфические подразделения Тимано-Печорской провинции), сложены песчаниками с прослоями глин.
Песчаники полимиктовые, серые и светло-серые, мелкозернистые, косо- и горизонтально-слоистые, с окатышами серых глин. В основании разнозернистые песчаники с прослоями конгломератов.
Глины пестроцветные и серые, неравномерно-алевритистые, с прослоями и сферолитами сидерита, с растительными остатками.
Толщина среднего+верхнего триаса варьируется от 100 – 122 м.
Юрская система – J
Со стратиграфическим перерывом юрские осадки залегают на поверхности триасовых oтложений, выполняя неровности предъюрского рельефа, и представлены в объеме нерасчлененных нижнего+среднего отделов (J1+2).
В нижней части разрез представлен песками и слабосцементированными песчаниками олигомиктовыми, светло-серыми до белых, с галькой и валунами изверженных и метаморфических пород, с подчиненными прослоями глин серых и темно-серых, алевролитов, с растительным детритом, с конкрециями пирита.
Выше - осадки представлены песчано-глинистыми породами. Глины серые, неравномерно алевритистые и песчанистые, с гнездами песчано-алевролитового материала, неизвестковистые. Песчаники желтовато-зеленовато-серые, разнозернистые, глинистые, рыхлые, участками с примесью гравия, с конкрециями пирита. Для отложений характерны линзы и конкреционные стяжения карбонатных пород (мергелей, глинистых известняков и сидеритов). Обогащение карбонатами связано с присутствием скоплений фауны пелеципод, аммонитов, белемнитов, фораминифер.
Толщина юрских отложений до 150 м.
Кайнозойская группа – КZ
Четвертичная система - Q
На мезозойских отложениях по поверхности размыва, со значительным стратиграфическим перерывом, залегают отложения четвертичной системы, представленные суглинками и супесями темно-серыми, серыми с валунами, галькой и гравием метаморфических и осадочных пород, с прослоями песков, песчано-гравийного материала, галечников. В нижней части - пески, алевриты. Породы имеют разнообразный генезис – морской, ледниковый, аллювиальный, озерный, болотный.
Толщина четвертичных образований составляют 50 – 150 м.
Характеристика залежей нефти Западно-Аресского месторождения
В процессе увязки всех ранее имеющихся материалов с данными бурения скв. 201, произошло разделение верхнефранских залежей.Залежь нефти в отложениях D3f3, по которой был произведен предыдущий оперативный подсчет запасов, (на 01.09.2006 г.) распалась на две отдельные залежи по вертикали это:
- залежь нефти в отложениях пачки 1 D3ev+lv
- залежь нефти в отложениях пачки 2 D3ev+lv
Залежь нефти в отложениях D3fm1 (пласт Ф0) осталась единой.
Таким образом, в карбонатных отложениях верхнего девона выявлены три залежей нефти: одна в отложениях пласта Ф0zdнижнего фамена и две в отложениях евлановско - ливенского горизонта верхнего франа.
Схема индексации продуктивных пластов Западно-Аресского мecтopoждeния
Залежи нефти в отложениях D3ev+lv (D3f3)
Залежь нефти в отложениях D3f3 ранее представлялась как массивная сводовая, (ВНК был принят на отметке минус 1783 м как среднее значение между подошвой нефтенасыщенных коллекторов в скважине 3 и кровлей водонасыщенных коллекторов в скважине 35). Получение притока пластовой воды из скважины 201 на 19 м выше, последних дыр интервала, из которого получен безводный приток нефти в скв. 3, послужило основанием для пересмотра геологической модели залежи.
В процессе корреляции в верхней части верхнефранского разреза были прослежены две пачки, названные пачка 2 D3ev+lv и пачка 1 D3ev+lv (снизу-вверх), с которыми связаны две залежи пластовые с различными отметками водонефтяных контактов.
Залежь нефти в отложениях пачки 2 D3ev+lv. Продуктивные отложения рассматриваемой залежи залегают на глубинах 1924,0–1939,7 м (абс. отм. минус 1771,7–1787,4 м). Приток нефти получен при опробовании в эксплуатационной колонне в интервале 1923-1937 (минус 1767 – минус 1784 м). Первоначальный дебит составили 9,2 м3/сут через штуцер диаметром 3 мм. После СКО дебит вырос до 12 м3/сут (Табл. 3.5).
В прошлом подсчете ВНК принят на отметке минус 1783 м как среднее значение между подошвой нефтенасыщенных коллекторов в скважине 3 и кровлей водонасыщенных в скважине 35. Новых данных для уточнения ВНК не появилось – уровень подсчета оставлен прежним.
Залежь нефти пластовая, сводовая, литологически ограниченная с запада и востока, размеры ее составляют 5,6´1,25-0,8 км, высота – 28,0 м (Граф. 12). Коллекторами являются известняки и их доломитизированные разности со сложной структурой порового пространства, в строении которого участвуют поры, каверны и трещины в различном сочетании. Коэффициент гранулярности равен 0,24 доли ед., при пяти выделенных по ГИС нефтенасыщенных прослоев.
Покрышкой для залежи служат глинистые известняки, залегающие между пачками 1 и 2 евлановско-ливенского горизонта, толщиной 7 м в скв. 3, 12 м в скв. 35 и более в других скважинах.
Залежь нефти в отложениях пачки 1 D3ev+lv. В контуре нефтеносности находится скважина 3. Продуктивные отложения залегают на глубинах 1910,8-1917,1 м (абс. отм. минус от 1758,5 м - минус 1764,8 м). Притоки нефти получены при опробовании в эксплуатационной колонне. Дебит после 2-х СКО составил 20,4 м3/сут через штуцер диаметром 5 мм в интервале 1907-1919 м (минус 1755 – минус 1767 м).
После подсчета запасов 2006 года на месторождении пробурена горизонтальная скв. 201. В ней перфорацией вскрыты и опробованы совместно пласт Ф0 ипачка 1 D3ev+lv. Получен приток воды дебитом 63,5м3/сут. По результатам исследования вода является пластовой (Табл. 6).
Уровень подсчета для 1 пачки принят на отметке минус 1765 м как среднее значение между абсолютной отметкой подошвы нефтенасыщенного коллектора в скв. 3 (минус 1764,8 м) и кровлей водонасыщенного коллектора в скважине 201 (минус 1765,4 м). Положение уровня подсчета наглядно проиллюстрировано на схеме опробования (Граф. 3).
В западном и северном направлении от скв. 3 происходит замещение коллекторов пачки 1 плотными породами. Граница замещения проницаемых карбонатов плотными породами принята на половине расстояния между скважинами 3-36 и 34-3.
Залежь нефти пластовая, сводовая, литологически ограниченная с запада и востока, размеры ее составляют 3,1´1,0-0,75 км, высота – 20,0 м. Коллекторами являются известняки и их доломитизированные разности со сложной структурой порового пространства (трещинно-каверново-поровые, каверново-поровые и поровые. Толщина нефтенасыщенных коллекторов – 2,0 м. В разрезе скважины по ГИС выделено два нефтенасыщенных прослоя карбонатов, коэффициент гранулярности равен 0,19 доли ед.
Строение залежи в отложениях пачки 1 D3 ev+lvприведено на структурных картах кровли проницаемых карбонатов в отложениях D3f3 (пачка 1) и геологических разрезах.
Покрышкой для залежи является глинистый пласт, залегающий в подошве задонского горизонта.
Залежи нефти в пласте Ф0 D3fm1
Продуктивные отложения в кровле пласта Ф0 залегают на глубинах 1873-1897 м. В контуре нефтеносности три скважины (скв. 3, 33, 35). Максимальный приток нефти дебитом 8,6 м3/сут по подъему уровня получен в скв. 3 (интервал перфорации 1883–1888 и 1894–1898 м, абс. отм. минус 1731–1736 м и 1742–1746 м).
В скв. 34 и 201 коллектор водонасыщен.
Скв. 36 пробурена в зоне отсутствия проницаемых карбонатов пласта Фо. Граница замещения проницаемых карбонатов плотными породами принята на половине расстояния между скважинами 33-36, 3-36 и 34-36.
Ранее ВНК был принят на отметке минус 1735 м по подошве нефтенасыщенного коллектора в скважине 35. Как видно из схемы опробования скв. 201 подтвердила эту ометку.
Строение залежи приведено на структурных картах кровли и подошвы проницаемых карбонатов в отложениях D3fm1 (пласт Фо) и геологических разрезах.
Залежь нефти пластовая сводовая, литологически ограниченная. Размеры ее составляют 9,2´0,6-1,9 км, высота 30 м.
Коллекторами являются известняки и их доломитизированные разности со сложной структурой порового пространства, в строении которого участвуют поры, каверны и трещины в различном сочетании. Толщина нефтенасыщенных коллекторов изменяется от 0,8 м (скв. 33) до 3,0 м (скв. 3). В продуктивной части прослеживается от 1 до 4 проницаемых прослоев толщиной от 0,6 до 1,0 м.
Покрышкой залежи служат глинистые известняки пласта "Г0", залегающего на отложениях задонского горизонта.
Источник: Оперативный подсчёт запасов по разрабатываемым месторождениям ООО "ЛУКОЙЛ-Коми". Договор № 21/2015. Оперативный подсчёт запасов УВ по Западно-Аресскому месторождению по состоянию на 01.01.2015 г. Лицензия СЫК 12711 НЭ. Кочетова О.В., Носов А.П., Аксеновская С.В., и др. 2015
Следующее Месторождение: Южно-Баганское
