Класс Месторождения:
Тип Месторождения: Нефтяное
Местоположение:
Местность:
Стадия разработки:
Год открытия: 2016
Источник информации: ПП_2022г.
Метод открытия:
Площадь: 711.136 км²
Западно-Чикулаевское месторождение
Западно-Чикулаевское месторождение в административном отношении расположено на юге Чернушинского района Пермского края, в 182 км к югу от г. Перми.
Районный центр г.Чернушка находится в 14 км севернее месторождения (Рис. 1.).

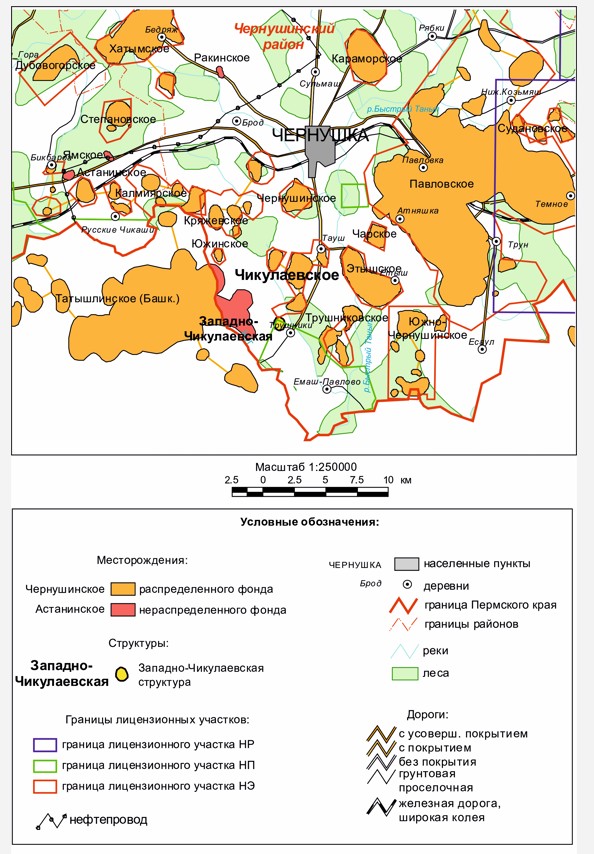

Рис.1. Выкопировка из обзорной карты
Площадь работ и окружающая территория густо заселены. Наиболее крупные населенные пункты - села Русские Чикаши, Ср. Антяшка, Тауш, Большой юг, Трушники.
Связь с краевым центром осуществляется посредством Свердловской железной дороги, а также автотранспортом по трассе Чернушка-Кукуштан-Пермь. Населенные пункты связаны между собой проселочными дорогами, пригодными для движения в сухое время года.
Литолого-стратиграфическая характеристика
Геологический разрез изучен по материалам поиско-оценочной скважины 1 от вендских до четвертичных отложений с учетом данных по поисковым и разведочным скважинам Чикулаевского месторождения. Максимально вскрытая глубинав скважине 1 составляет 2090 метров.
Стратиграфическое расчленение осадочных пород пермской системы проведено согласно Унифицированной стратиграфической схемы Восточно-Европейской платформы от 2005 года, каменноугольной системы, согласно «Постановления Межведомственного стратиграфического комитета и его постоянных комиссий» от 2008 года и девонской системы – по Унифицированной стратиграфической схеме Русской платформы от 1988 года с поправками, принятыми в 1990 году. Выделение стратиграфических границ проведено по данным ГИС с учетом данных керна, материалов литологических и палеонтологических исследований, с привлечением данных по соседнему Чикулаевскому месторождению.
Осадочная толща в пределах Западно-Чикулаевского месторождения представлена вендским и палеозойским комплексами пород и залегает на размытой поверхности кристаллического фундамента.
Протерозойская группа -PR
Вендский комплекс - V
Отложения представлены песчаниками, алевролитами и аргиллитами. Песчаники и алевролиты серые, светло- и зеленовато-серые, полевошпато-кварцевые. Аргиллиты темно- и зеленовато-серые, неравномерно алевритистые.
Максимальная вскрытая толщина составляет 119 м (скв.1).
Палеозойская группа - PZ
Девонская система - D
Отложения девонской системы со стратиграфическим несогласием залегают на породах вендского комплекса, представлены средним и верхним отделами.
Средний отдел - D2
Живетский ярус (D2gv)
Ярус сложен алевролитами и песчаниками с прослоями аргиллитов. Алевролиты светло- и темно-серые, сильно глинистые, плитчатые, кварцевые, разнозернистые, с включениями битума и сидерита. Песчаники светло-серые, кварцевые, с обугленными растительными остатками, редкими включениями пирита и сидерита. Аргиллит зеленовато-темно-серый, сильно алевритистый.
Толщина пород живетского яруса составляет от 11 м (скв.283) до 18 м (скв.256).
Верхний отдел –D3
Франский ярус(D3f)
Отложения франского яруса стратиграфически согласно перекрывают живетские образования. Ярус выделяется в объеме нижнего, среднего и верхнего подъярусов.
Нижний подъярус.Представлен пашийским и тиманским горизонтами.
Пашийский горизонт (D3ps) в нижней части представлен преимущественно аргиллитами зеленовато-серыми тонкослоистыми с прослоями алевролитов зеленовато-, коричневато-серых, с обугленными растительными остатками, со сферолитами сидерита и пирита. В верхней части горизонт сложен, в основном, алевролитами серыми и светло-серыми с прослоями песчаников и аргиллитов. К отложениям горизонта приурочен нефтяной пласт Д1.
Толщина отложений пашийского горизонта от 2 м в скв. 256 до 6,4 м в скв. 1(Южная разведочная площадь).
Тиманский горизонт (D3tm) сложен аргиллитами и алевролитами, в верхней части – известняками.
Аргиллиты зеленовато-серые, темно-серые, известковистые, неравномерно алевритистые, тонкослоистые, мелкооскольчатые, с отпечатками лингул, с обломками мелких брахиопод, члеников стеблей криноидей. Алевролиты и песчаники серые, зеленовато-серые, плитчатые, сильно глинистые. Известняки зеленовато-серые, прослоями темно-серые, микро- и тонкозернистые, участками глинистые, с фауной брахиопод, члеников криноидей, остракод, гастропод, с частыми глинистыми примазками по плоскостям наслоения.
Кровля терригенной пачки является устойчивым сейсмическим репером, индексируемым как отражающий горизонт (ОГ III). К отложениям горизонта приурочен нефтяной пласт Д0.
Толщина отложений 7 м (скв. 256) – 18 м (скв. 356).
Средний подъярус.Представлен саргаевским и доманиковым горизонтами.
Саргаевский горизонт (D3sr) сложен известняками светло-коричневато-серыми, микротонкозернистыми, неравномерно сильно доломитизированными, с частыми глинистыми примазками с фауной остракод, гастропод, брахиопод, члеников криноидей, водорослей, с пятнистыми включениями битума, стяжениями пирита.
Толщина пород, слагающих саргаевский горизонт, изменяется от 4,5 м в скв. 1 (Южная разведочная площадь) до 9 м в скв. 333 м.
Доманиковый горизонт (D3dm) представлен известняками темно-серыми, почти черными, с коричневатым оттенком, неравномерно сильно битуминозными, в разной степени глинистыми, часто окремненными, микро-тонкозернистыми с детритом, со стяжениями пирита и обломками фауны.
Толщина отложений доманикового горизонта составляет 18 м (скв.336) - 22 м (скв. 1).
Верхний подъярус(D3fr3) представлен нерасчлененными мендымским, воронежским, евлановским и ливенским горизонтами.
Отложения представлены двумя типами разрезов: рифовым и межрифовым. Большинство скважин вскрывают рифовый тип разреза (гребневый и склоновый подтипы).
Рифовый тип разреза сложен известняками светло-серыми, реже серыми и темно-серыми, органогенно-детритовыми, микро- и тонкозернистыми с детритом, с битуминозно-глинистыми примазками. Склоновые отложения содержат прослои известняков битуминозных, почти черных, микрозернистых, с прослоями сланцев известково-битуминозных.
Межрифовый тип разреза представлен известняками серыми и темно-серыми, тонко- и мелкозернистыми, неравномерно доломитизированными, битуминозными, с мелкой и тонкой слоистостью, с прослоями вторичных доломитов, прослоями сланцев битуминозно-известняковых и тонкми прослоями черного кремня.
Толщина верхнефранских отложений изменяется от 72 м в скв. 1 до 235 м в скв. 333.
Фаменский ярус(D3fm)
Отложения представлены известняками серыми и светло-серыми, доломитизированными, микро- и тонкозернистыми с детритом, с темно-серыми и зеленовато-серыми глинистыми примазками.
К верхней части яруса приурочен нефтенасыщенный пласт Фм1, к нижней – пласт Фм3.
Толщина отложений фаменского яруса составляет от 187 м (скв. 289) до 302 м (скв. 336).
Каменноугольная система – C
Каменноугольная система включает нижний, средний и верхний отделы.
Нижний отдел – C1
Выделяется в объеме турнейского, визейского и серпуховского ярусов.
Турнейский ярус (С1t)
Нижняя часть яруса представлена известняками светло-серыми и серыми микро- и тонкозернистыми с детритом, органогенно-детритовыми, неравномерно доломитизированными, участками кавернозными, с темно-серыми глинистыми примазками, с пятнистыми включениями битума.
Средняя часть сложена известняками коричневато- и светло-серыми, детритово-водорослевыми, нарвномерно доломитизированными и перекристаллизованными, прослоями пористо-кавернозными, с черными битуминозно-глинистыми примазками. Известняки участками пропитаны нефть.
Верхняя часть яруса представлена известняками светло-серыми, органногенно-детритовыми, плотными, реже пористыми, участками нефтенасыщенными. Встречаются прослои до 10 см известняка почти черного битуминозного, окремненного.
К верхней части яруса приурочен продуктивный нефтенасыщенный пласт Т1.
Толщина отложений 54,8 м (скв. 1(Южная разведочная площадь)) – 175 м (скв. 283).
Визейский ярус (С1v)
Представлен двумя подъярусами.
Нижний подъярус.Представлен радаевским и бобриковским горизонтами.
Радаевский горизонты (С1ks+rd) представлены алевролитами, аргиллитами и песчаниками. Алевролиты темно-серые до черных, неравномерно глинистые. Аргиллиты темно-серые, углистые, прослоями алевритистые. В породах растпространены обугленные растительные остатки, включения пирита. Песчаники светло-серые, кварцевые, мелкозернистые, средне- и крупнозернистые, с нефтепроявлениями в виде пятен.
С радаевским горизонтом связан нефтяной пласт Мл.
Толщина отложений радаевского горизонта составляет от 4 м в скв. 365 до 13 м в скв. 256.
Бобриковский горизонт (С1bb) сложен песчаниками, алевролитами и аргиллитами с редкими прослоями каменных углей, оолитовых железняков и каолинитовых глин.
Песчаники светло-серые, почти белые, кварцевые, слабосцементированные, с тонкими углисто-глинистыми черными прожилками, с включениями пирита. Алевролиты неравномерно углистые и углисто-глинистые, серые, темно-серые.
Толщина пород, слагающих бобриковский горизонт, изменяется в пределах от 12 м (скв. 256) до 37 м (скв. 1).
Верхний подъярус выделен в объеме тульского горизонта и нерасчлененной толщи алексинского, михайловского и веневского горизонтов.
Тульский горизонт (С1tl) представлен двумя пачками.
Нижняя (терригенная) пачка сложена песчаниками, алевролитами и аргиллитами. Песчаники светло-серые и коричневато-серые, кварцевые, мелкозернистые, в различной степени алевритистые. Алевролиты темно-серые, неравномерно глинистые. Аргиллиты темно-серые, плитчатые, неравномерно алевритистые, с углистыми растительными остатками, выделениями пирита, участками известковистые, с зеркалами скольжения. Кровля терригенной пачки является сейсмическим репером и фиксируется, как отражающий горизонт (ОГ IIК).
Толщина пачки составляет 11 м (скв. 1) - 37 м (скв. 332).
Верхняя (карбонатная) пачка представлена известняками темно-серыми и серыми, микро- и тонкозернистыми с детритом, прослоями сильно глинистыми, наравномерно доломитизированными, редко – доломитами темно-коричневыми, сульфатизированными.
Толщина карбонатной пачки составляет от 22 м в скв. 362 до 29 м в скв. 1.
Толщина отложений тульского горизонта 37 м (скв. 362) – 62 м (скв. 332).
Алексинский, михайловский и веневский горизонты (С1al+mh+vn) сложены известняками и доломитами.
В основании залегают известняки серые коричневато-серые, темно-серые, микро-, тонкозернистые, неравномерно доломитизированные и сульфатизированные, прослоями переходящие в доломит. Доломиты коричневато-серые, разнозернистые, сульфатизированные, трещиноватые.
Выше по разрезу преобладают известняки серые и темно-серые, прослоями сильно доломитизированные, переходящие в доломиты. В верхней части разреза преобладают доломиты сульфатизированные, плотные и кавернозные, с зеленовато-темно-серыми глинистыми примазками.
Толщина отложений изменяется в пределах от 60 м в скв. 283 до 175 м в скв. 336.
Серпуховский ярус (С1s)
В нижней части разреза преобладают доломиты светло-серые, разнозернистые, неравномерно известковистые, сахаровидные, плотные, прослоями мелкокавернозные. Известняки почти белае, плотные и трещиноватые, с примазками зеленовато-серой глины, с остаткми фораминифер, мшанок, члеников криноидей.
Верхняя часть яруса представлена известняками почти белыми, мелкодетритовыми, мелкосгустковыми, с глинистыми примазками и с прослоями доломитов светло-серых массивных.
Толщина отложений составляет 164 (скв. 362) - 192 м (скв. 282).
Средний отдел – С2
Представлен башкирским и московским ярусами. Отложения с несогласием залегают на нижнекаменноугольных образованиях.
Башкирский ярус (С2b)
Отложения представлены известняками светло-серыми детритовыми, фораминиферо-водорослевыми, редко оолитовыми, местами пористыми и трещиноватыми, со стилолитовыми швами и глинистыми примазками по ним. В верхней части разреза отмечены прослои аргиллитов и доломитов.
В верхней части яруса выделен нефтяной пласт Бш1.
Толщина отложений башкирского яруса составляет от 27 м в скв.1 до 66 м в скв. 289.
Московский ярус
Нижний подъярусвыделен в объеме верейского и каширского горизонтов.
Верейский горизонт (С1vr) представлен переслаиванием известняков и аргиллитов с редкими прослоями доломитов, мергелей и алевролитов.
Известняки темно-, прослоями коричневато- и зеленовато-серые, участками окремненные и доломитизированные. Аргиллиты темно-серые, темно-зеленовато-серые, в различной степени известковистые, участками алевритистые, с обуглившимися растительными остатками. Алевролиты серые, глинистые, участками известковистые, песчанистые.
Толщина отложений верейского горизонта 47 м (скв. 332) - 63 м (скв. 356).
Каширский горизонт (С2ks) сложен известняками с прослоями доломитов и редкими маломощными прослоями аргиллитов в нижней части горизонта.
Известняки серые, коричневато-серые, детритовые, фораминиферо-детритовые, реже водорослево-фораминиферовые и шламово-микрозернистые с детритом, частично долмитизированные и сульфатизированные. Доломиты серые, светло- и темно-серые, микро-, тонкозернистые, с реликтами детрита.
Толщина отложений изменяется от 42 м в скв. 282 до 66 м в скв. 1.
Верхний подъярусвыделяется в объеме подольского и мячковского горизонтов.
Подольский горизонт (С2pd) представлен доломитами и известняками. Известняки светло-серые и серые, с коричневатым оттенком, фораминиферово-водорослевые, детритово-фораминиферовые, шламово-микрозернистые, сгустковые, неравномерно доломитизированные и сульфатизированные, с глинистыми примазками, обломками брахиопод.
Доломиты светло-серые и серые, с коричневатым оттенком, прослоями темно-серые, микро-тонкозернистые, участками с остаточной органогенной структурой, неравномерно известковистые, сульфатизированные, пористые и трещиноватые.
Толщина пород, составляющих подольский горизонт, составляет 69 (скв. 1) – 112 м (скв.362).
Мячковский горизонт (С2mc) представлен переслаиванием доломитов и известняков.
Доломиты светло-серые с коричневатым оттенком, известковистые, тонкозернистые, с включениями сульфатов, плотные, глинистые, с прослоями аргиллитов. Известняки светло-серые и серые с коричневатым оттенком, сильно доломитизированные и сульфатизированные.
Мошность отложений изменяется в пределах от 74 м в скв.1 до 101 м в скв. 333.
Верхний отдел- С3
Представлен доломитами и известняками. В нижней части разреза преобладают известняки, в верхней – доломиты.
Известняки светло-серые и серые, микро-тонкозернистые с детритом, детритовые, детритово-фораминиферовые, неравномерно доломитизированные, с темно-серыми и зеленовато-серыми глинистыми примазками. Органические остатки представлены обломками брахиопод, мшанок, члениками криноидей, остракодами, фораминиферами и фузулинидами.
Доломиты светло-серые, тонко-мелкозернистые, с включениями ангидрита, местами пористо-кавернозные и плотные, участками известковистые, с остаточной органогенной структурой.
Толщина отложений 82 м (скв. 348) – 157 м (скв. 1).
Пермская система – P
Отложения пермского возраста представлены нижним отделом, которому соответствуют: ассельский, сакмарский, артинский, кунгурский и уфимский ярусы.
Нижний отдел
Ассельский и сакмарский ярусы (P1as+s)
Представлены чередованием доломитов и известняков с тонкими прослоями ангидритов.
Доломиты серые, темно-серые, кристаллические, сульфатизированные, иногда пористые с включениями и пропластками ангидрита и гипса, с прослойками углистого вещества, с запахом сероводорода, фауной пелеципод, брахиопод и колониальных кораллов. Известняки серые и темно-серые, кристаллические, сульфатизированные, пористо-кавернозные и трещиноватые, с тонкими прослоями аргиллита и фауной. Ангидриты голубовато-серые, серые, кристаллические, с включениями гипса-селенита.
Толщина отложений составляет 143 м (скв. 289) – 297 м (скв. 348).
Артинский ярус (P1ar)
Представлен известняками с прослоями доломитов.
Известняки от светло-серых до темно-серых, почти черных, часто коралловые, микро-тонкозернистые, плотные, крепкие, прослоями окремнелые, тонкослоистые, пропластками трещиноватые с редкими кавернами, включениями гипса по трещинам, с примазками черной глины, изредка с тонкими налетами желтой серы, редкими стилолитовыми швами, выполненными черной глиной, с фауной криноидей, пелеципод и кораллов. Доломиты темно-коричневые, микрозернистые, плотные и пористые, крепкие, загипсованные.
Толщина отложений артинского яруса изменяется в пределах от 53 м в скв. 348 до 149 м в скв. 365.
Кунгурский ярус (P1k)
Представлен филипповским и иренским горизонтами.
Филипповский горизонт (P1fl) представлен известняками неравномерно доломитизированными, прослоями переходящими в доломиты.
Известняки и доломиты светло-серые, серые и коричневато-серые. с примазками и включениями битуминозного материала, включениями пирита.
Толщина отложений филипповского горизонта изменяется в диапазоне от 29 м (скв. 1) до 56 м (скв. 283).
Иренский горизонт (P1ir). Верхняя граница горизонта в скв. 20 Тюйской площади структурного бурения проведена по кровле пачки ангидритов толщиной более 10 м.
В основании горизонта залегает ангидрито-доломитовая толща.
Доломиты серые, светло-серые, кристаллические и пелитоморфные. Ангидриты голубовато-серые кристаллические, плотные.
Верхняя часть горизонта сложена двумя пачками: доломитовой и ангидритовой.
Доломитовая (нижняя) пачка представлена доломитами серыми, кристаллическими, пелитоморфными, пористыми, кавернозными и трещиноватыми с гипсом-селенитом и глиной по трещинам, с прослоями ангидрита.
Ангидритовая (верхняя) пачка представлена ангидритами с маломощными прослоями и включениями доломитов.
Толщина отложений иренского горизонта составляет 84 м (скв. 365) – 112 м (скв. 283).
Уфимский ярус (P1u)
Соликамский горизонт (P1slk) по литологическому составу делится на две части: нижнюю сульфатно-карбонатную и верхнюю – терригенно-карбонатную.
Сульфатно-карбонатная пачка представлена преимущественно доломитами с прослоями ангидритов, включениями и прослойками гипса. В кровле пачки залегает прослой гипса кристаллического толщиной около 1 м.
Доломиты светло- и темно-серые, с примазками ангидрита. Ангидриты серые, голубовато-серые, с включениями доломита и гипса.
Толщина пачки в скв. 20 составляет около 20 м.
Терригенно-карбонатная пачка сложена преимущественно известняками, доломитами и глинами.
Известняки коричневато-серые, плотные, крепкие, с включениями гипса. Доломиты светло-серые, почти белые, с черными глинистыми примазками и включениями гипса. Глины темно-серые, коричневые, с включениями и прослойками гипса.
Толщина пачки в скв. 2 составляет 10 метров.
Толщина отложений соликамского горизонта в скв. 20 составляет 30 м.
Шешминский горизонт (P1ss).
Отложения горизонта в районе месторождения выходят на поверхность, существенно размыты с поверхности и представлены керном в скв.20 Тюйской площади структурного бурения.
Горизонт сложен преимущественно глинами с прослоями песчаников и гипса.
Глины коричневые, известковистые, с включениями и прослойками гипса. Песчаник темно-серый.
Толщина отложений в скважине 20 составляет 60 м.
Кайнозойская эратема - KZ
Четвертичная система – Q
Четвертичные образования залегают на размытой поверхности шешминских отложений и представлены суглинками, глинами, супесями, а на вершинах водоразделов – галечниками.
Толщина четвертичных образований до 3-15 м.
Тектоническое строение
В тектоническом отношении Западно-Чикулаевское месторожднение расположено в юго-восточной части Татышлинского выступа (Рис.2.).

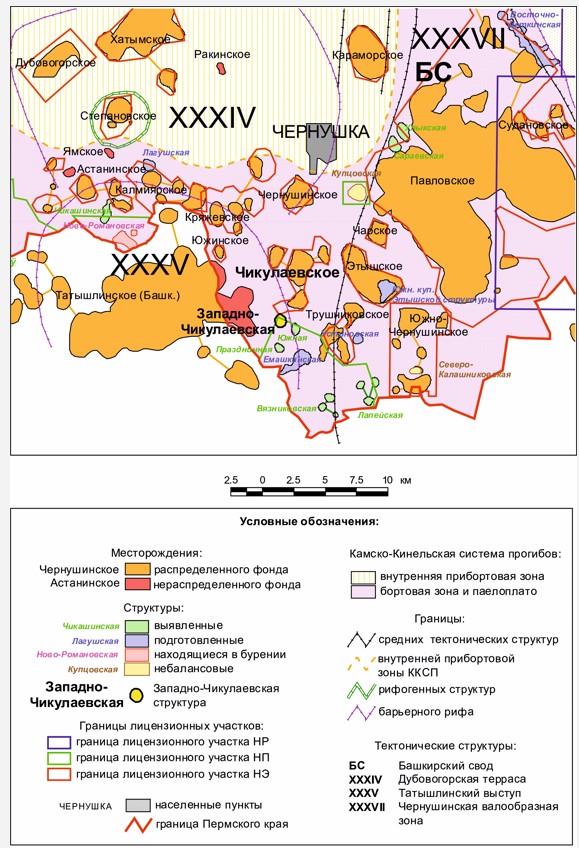

Рис.2. Выкопировка из карты фонда выявленных и перспективных структур Пермского края по состоянию на 01.01. 2016 г.
На основании комплексной интерпретации материалов сейсмических исследований по технологии 3D и данных бурения детализировано строение Чикулаевского месторождения, уточнены структурные планы целевых отражающих горизонтов.
Согласно схеме тектонического районирования по фундаменту изучаемая территория расположена в пределах Чернушинского выступа восточного склона Калтасинского авлакогена с увеличением глубин от 8.0 км до 9.0 км к северу в сторону Бардымской впадины [10].
Осадочный покров включает верхнепротерозойский и палеозойский комплексы пород, залегающие с угловым и стратиграфическим несогласием на размытой поверхности фундамента.
К среднерифейскому времени значительно снивелирована поверхность кристаллического фундамента. В связи с этим, поверхность рифейского структурного этажа (ОГ VВП) залегает несогласно с поверхностью фундамента и в региональном плане погружается к северо-западу от абсолютной отметки минус 1970 м до минус 2000 м и имеет неровный, изрезанный характер, связанный с размывом рифейских отложений.
Поверхность рифейских отложений плащеобразно перекрыта терригенными породами венда. Толщина отложений меняется незначительно и составляет в среднем порядка 100 м.
В палеозойскую эру на развитие территории оказывали влияние как тектонические, так и седиментационные процессы, которые привели к перераспределению осадков и, как следствие, смещению сводов локальных поднятий и образованию новых структурных форм.
Кровля тиманского горизонта (ОГ III) ступенеобразно погружается к северо-западу от абсолютных отметок минус 1817 м до минус 1898 м. Большая часть локальных объектов, намеченных по поверхности рифейских отложений, отображается и в структурной поверхности ОГ III, дополнительно закартированы локальные поднятия, связанные с особенностями осадконакопления (наличие в разрезе линзовидных песчаных тел) и последующего размыва вендских и девонских терригенных отложений.
Поверхность турнейских отложений (ОГ IIП) в региональном плане залегает на абсолютных отметках от минус 1260 м до минус 1305 м с погружением к северо-западу и отображает систему поднятий и разделяющих их понижений, связанных с тектоническими, седиментационными и частично эрозионно-карстовыми процессами.
Установлено, как в общих чертах плановое соответствие, так и изменения в локальном плане с ОГ III, связанные с условиями осадконакопления в верхнедевонское и турнейское время. Отмечается смещение сводовых частей структур, обособление отдельных куполов и вершин, образованных облеканием органогенных построек с усилением амплитуд, которые составляют 4.0 м - 53.0 м.
Для вышезалегающей на абсолютных отметках от минус 1190 м до минус 1240 м кровли тульских терригенных отложений (ОГ IIК) характерно плановое соответствие с ОГ IIП, с частичным выполаживанием структурных форм, амплитуды которых уменьшаются до 2 м - 43 м
Структурные построения кровли башкирских отложений (ОГ IП) в связи с влиянием предбашкирского и внутриформационного башкирского размывов несколько отличаются от структурных планов нижезалегающих целевых горизонтов нижнего карбона (ОГ IIП, IIК).
Верейские отложения (ОГ IК), залегающие на абсолютных отметках от минус 760 м до минус 820 м, в основном, унаследовали строение подстилающих башкирских пород с незначительным (порядка 2 м) выполаживанием большей части структурных форм.
Структурный план репера НГК, в низах сакмарского яруса, отображает рельеф поверхности нижнепермских отложений и в общих чертах согласуется со структурными планами отражающих горизонтов карбона, зачастую со смещением сводовых частей, также отмечается погружение в северо- западном направлении от отметок минус 300 м до минус 360 м
Западно - Чикулаевская структура подготовлена сейсморазведкой 3D в комплексе со структурно-параметрическим бурением. Структура тектоно-седиментационного генезиса, в основании которой находится рифовая постройка позднедевонского возраста. Поднятие локализуется по поверхностям отражающих горизонтов нижнего и среднего карбона в виде изометричного купола. Поднятие характеризуется соответствием структурных планов ОГ IIК и IIП, IК и IП. По ОГ III структура раскрывается в северо-восточном направлении.
НЕФТЕГАЗОНОСНОСТЬ
В тектоническом отношении Западно-Чикулаевский купол расположен в юго-восточной части Татышлинского выступа.
В 2011-2012 гг. на Чернушинской площади, в которую входит и Западно-Чикулаевское месторождение, выполнены сейсмические исследования методом пространственной сейсморазведки 3D. В 2012 году Центром сейсмических исследований филиала ООО «ЛУКОЙЛ-Инжиниринг» «ПермНИПИнефть» в г.Перми выполнена интерпретация данных сейсмики 3D. Выявлены Западно-Чикулаевское и Южное поднятия. В 2014 г. Западно-Чикулаевская структура подготовлена к поисково-оценочному бурению. В 2015 году на Западно-Чикулаевской структуре пробурена поисково-оценочная скважина 1, вскрывшая кровлю вендских отложений. По результатам опробования скважины 1 и получения промышленных притоков нефти из пластов Бш1, Мл, Т1, открыто Западно-Чикулаевское месторождение нефти.
Западно-Чикулаевское месторождение расположено в пределах Южного поискового участка (лицензия ПЕМ 02085 НП), принадлежащего ООО «ЛУКОЙЛ-ПЕРМЬ».
Из семи нефтегазоносных комплексов, выделяемых в разрезе осадочного чехла Пермского края, на Западно-Чикулаевском месторождении промышленно нефтеносны: верхневизейско-башкирский карбонатный (пласт Бш1), визейский терригенный (пласт Мл) и верхнедевонско-турнейский карбонатный (пласт Т1).
Корреляция отложений проведена согласно принятой номенклатуре снизу вверх в соответствии с седиментационными циклами и последовательностью отложения слоев. Корреляция отложений продуктивных горизонтов проводилась, в основном, по кривым радиоактивного каротажа (ГК, НГК) с привлечением кавернометрии (ДС), с учетом исследований керна и результатов испытаний скважин.
Обоснование положения условных подсчетных уровней проводилось по результатам интерпретации промыслово-геофизических исследований и опробования скважин, с учетом данных о величине КЗЛ (коэффициент заполнения ловушки) соседних месторождений.
В настоящей работе по данным интерпретации сейсморазведочных работ пространственной сейсморазведки 3D, выполненных Центром сейсмических исследований ООО «ЛУКОЙЛ-Инжиниринг» «ПермНИПИнефть» в г.Перми в 2012 году, и результатам бурения поисково-оценочной скважины 1 выявлены границы структуры и контуры залежей. При построении структурных карт за основу принимались карты по отражающим горизонтам Iк, Iп, IIк, IIп III.
Геометризация пластов проведена с учетом 3-х мерного моделирования в программе IRAP RMS.
Также при подсчете запасов по результатам исследования керна и ГИС рассчитаны подсчетные параметры.
Ниже приводится описание продуктивных пластов и нефтепроявлений, отмеченных в разрезе по каждому комплексу.
Нижнепермский карбонатный нефтегазоносный комплекс
На Западно-Чикулаевском месторождении в отложениях данного комплекса нефтепроявлений по разрезу не наблюдалось, опробование не проводилось.
На близлежащих месторождениях промышленная нефтеносность комплекса не установлена.
Каширско-гжельский карбонатный нефтегазоносный комплекс
На Западно-Чикулаевском месторождении керн из отложений данного комплекса не отбирался.
Опробование отложений каширского горизонта не проводилось.
На близлежащих месторождениях промышленная нефтеносность комплекса не установлена.
Верейский карбонатный нефтегазоносный комплекс
На Западно-Чикулаевском месторождении в отложениях данного комплекса нефтепроявлений по разрезу не наблюдалось, опробование не проводилось.
Отложения комплекса промышленно нефтеносны на соседнем Чикулаевском месторождении (Северо-Чикулаевский купол), а также на Чернушинском и Калмиярском месторождениях.
Верхневизейско-башкирский карбонатный нефтегазоносный комплекс
По данным ГИС в башкирских отложениях выделены 2 проницаемых пласта Бш1 и Бш2. Пласт Бш1 залегает в верхней части башкирского яруса и литологически представлен известняками органогенно-детритовыми, комковато-детритовыми, прослоями песчаниковидными.
Отложения комплекса промышленно нефтеносны на соседнем Чикулаевском месторождении (Северо-Чикулаевский купол), а также на Чернушинском и Этышском месторождениях.
Пласт Бш1
Литологически, пласт сложен известняками органогенно-детритовыми, комковато-детритовыми, прослоями песчаниковидными.
Промышленная нефтеносность пласта доказана испытанием в открытом стволе и по результатам опробования в колонне. При испытании интервала 1021,6-1038,0 м (-827,4-843,2 м) получен приток нефти с расчетным дебитом 13,9 м3/сут (12,2 т/сут). После перфорации интервала 1021,0-1030,5 м (-826,8-836,0 м) в колонне получен приток нефти с дебитом 3,9 т/сут.
Условный подсчетный уровень предлагается принять на абс. отм. -835,9 м по подошве нижнего нефтенасыщенного пропластка, выделенного по результатам интерпретации данных ГИС и подтвержденного опробованием в колонне.
Общая толщина пласта в скв.1 составляет 18,9 м. Эффективная нефтенасыщенная толщина составляет 3,9 м.
Залежь пластово-массивная, имеет размеры 0,7х0,9км, высоту – 8,7 м (Табл.5.1).
Визейский терригенный нефтегазоносный комплекс
Комплекс включает в себя тульский, бобриковский и радаевский горизонты визейского яруса.
В результате проведенной детальной корреляции окско-кожимской толщи выделено пять пластов (Тл2-а, Тл2-б, Бб1, Бб2 и Мл).
В процессе бурения скважины 1 на Западно-Чикулаевском месторождении при испытании пластов Тл2-а+Тл2-б в интервале глубин 1386,3-1414,0 м (-1178,9-1206,5 м) при депрессии 50,04 атм получен приток смеси ФБР и пластовой воды с дебитом 193м3/сут. По геофизическим данным пласты водонасыщены. Бобриковские пласты не испытывались и опробование не проводилось. По геофизическим данным пласт Бб1 плотный, Бб2 - водонасыщенный.
Отложения визейского комплекса промышленно нефтеносны на территории соседних месторождений – Кряжевского, Чернушенского, Чикулаевского и Этышского.
Пласт Мл
Нефтяная часть пласта представлена песчаником мелкозернистым алевритовым и алевролитом разнозернистым песчаным, слабо глинистыми (~ 5,0%), с включениями карбонатов.
Промышленная нефтеносность пласта доказана опробованием в колонне, где в интервале перфорации 1428-1429м (-1220,4 -1221,4м) получен приток нефти дебитом 10,9 м3/сут (9,97 т/сут).
Эффективная нефтенасыщенная толщина, выделенная по результатам интерпретации данных ГИС, составляет 1,4 м, уровень подсчета запасов предлагается принять по кровле водонасыщенного пропластка на отметке -1230,2 м, исходя из максимально возможного коэффициента заполнения ловушки равного 0,5. На залежах Чикулаевского месторождения на Северо-Этышском куполе коэффициент заполнения ловушки составляет 0,69, на Восточно-Южинском – 0,5.
Общая толщина пласта в скв.1 составляет 16,9 м. Эффективная нефтенасыщенная толщина составляет 1,4 м.
Залежь пластово-сводовая, водоплавающая, имеет размеры 0,6х0,9км, высоту – 9,7м.
Верхнедевонско-турнейский карбонатный
нефтегазоносный комплекс
Комплекс объединяет карбонатные отложения турнейского, фаменского и франского ярусов. В результате проведенной детальной корреляции выделены пласты: Т1, Т2, Фм1, Фм2, Фм3, Фм4 и Фм5. Промышленное значение на Западно-Чикулаевском куполе имеет пласт Т1.
Турнейский ярус
По данным ГИС выделены пласты Т1 и Т2. Испытание и опробование проводились только в пласте Т1, в результате которых получены притоки нефти. В пласте Т2 выделенный проницаемый пропласток водонасыщен по данным ГИС. Таким образом, промышленную значимость представляет только пласт Т1.
Отложения турнейского яруса промышленно нефтеносны на территории соседних месторождений – Этышского, Чернушенского, Чикулаевского и Кряжевского.
Пласт Т1
Литологически пласт представлен известняками органогенно-детритовыми, комковато-детритовыми.
При опробовании в процессе бурения из интервала 1450,2-1463,0 м (-1242,6 -1255,3 м) при депрессии 129,4 атм получен приток нефти с расчетным дебитом 12,5 м3/сут (10,9 т/сут). При проведении опробования в колонне в интервале 1449,5- 1464,0 м (-1241,9-1256,3 м) получен приток нефти с дебитом 7,6 т/сут на штуцере диаметром 6 мм.
По геофизическим данным выделены нефтенасыщенные пропластки толщиной от 0,4 до 1,9 м.
Условный подсчетный уровень предлагается принять на абс.отм.-1270 м по последней замкнутой изогипсе, исходя из коэффициента заполнения ловушки равном 1. На Чикулаевском месторождении коэффициент заполнения ловушки на Северо-Чикулаевском и Северо-Этышском куполах равен 1.
Общая толщина пласта составляет 27 м. По скважинным данным эффективная толщина 17,1 м, эффективная нефтенасыщенная 17,1 м.
Размеры залежи в пределах принятого контура нефтеносности составляют 1х1,4 км, высота 28м. Тип залежи пластово-массивная.
Фаменский ярус
По геофизическим данным в верхнедевонских отложениях выделены пласты Фм1, Фм2, Фм3, Фм4, Фм5.
Керном освещена верхняя часть продуктивного пласта Фм1. Маломощные (в основном) проницаемые прослои охарактеризованы 1 – 2 представительными образцами.
По данным макроописаний, нефтенасыщенную часть пласта образуют известняки водорослевые, сгустково- и мелкокомковато-водорослевые, неравномерно пористые, с кавернами.
При совместном испытании в открытом стволе турнейских и фаменских отложений получен приток нефти с дебитом 1,2м3/сут (1,1 т/сут). По результатам проведенного позднее совместного опробования в колонне пластов Фм1 и Фм3 получен приток воды с дебитом 0,25 м3/сут. При проведении затем раздельного опробования пластов Фм1 и Фм3 с установкой пакеров, из пласта Фм1 получен приток воды с дебитом 0,151 т/сут, из пласта Фм3 получен приток нефти с дебитом 0,153 т/сут. Залежи не имеют промышленного значения.
В пласте Фм2 проницаемых пропластков по данным ГИС не выделено. В нижней части пласта Фм3 и в нижележащих Фм4 и Фм5 выделены пропластки толщиной 0,4-1 м, которые имеют неясное насыщение по ГИС, испытаний или опробований для определения характера насыщения не проводилось.
Девонский терригенный нефтегазоносный комплекс
По геофизическим данным в среднедевонских отложениях выделены пласты Д0, Д1 и Д2.
Отложения девонского терригенного нефтегазоносного комплекса в объеме тиманского, пашийского горизонтов представлены чередованием аргиллитов, алевролитов и глинистых песчаников.
Промышленная нефтеносность данного комплекса установлена на Южно-Чикулаевском куполе Чикулаевского месторождения, а также на территории соседних месторождений – Калмиярского, Трушниковского.
На Западно-Чикулаевском месторождении из скв.1 поднят керн, представленный глинистым алевролитом и алевритистым аргиллитом.
По данным ГИС выделен нефтенасыщенный пропласток толщиной 0,6 м в интервале 2051,6-2052,2 м (-1842,7-1843,3 м). В результате опробования в колонне, проведенном в интервале 2051,4-2051,6 м (-1842,5-1842,7 м) приток не был получен.
На Западно-Чикулаевском куполе девонские терригенные отложения промышленного значения не имеют.
Источник: Оперативный подсчёт запасов нефти и растворённого газа Западно-Чикулаевского нефтяного месторождения Пермского края. Лицензия ПЕМ 02085 НП. Договор № 13z2351/5402 от 12.11.2013 г. Щербенёв А.В., Ракинцева И.А., Корнилова Д.И., и др.2016
Следующее Месторождение: Алькинское
