Класс Месторождения:
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Доразведка
Год открытия: 1997
Источник информации: РГФ-22
Метод открытия:
Площадь: 26.46 км²
Западно-Сынатыское нефтяное месторождение
Западно-Сынатыское нефтяное месторождение в административном отношении расположено в северной части Усинского района Республики Коми, в 60 км к северу от районного центра г. Усинска (Рис. 1).
Усинский район представляет собой промышленный нефтегазодобывающий район с развитой инфраструктурой. Усинск является крупным речным портом на р. Печоре и действующей железнодорожной станцией - конечным пунктом магистрали ст. Сыня- ст. Усинск. В районном центре расположены основные матариально-технические базы ООО «Лукойл Коми», добывающего нефть и газ на Усинском, Возейском, Харьягинском место-рождениях, и ОАО «Северная нефть», осуществляющего разработку Баганского, Сандивейского и др. месторождений.
Действующие и часть вводимых промыслов связаны автодорогой и нефтепроводами с Усинским головным нефтесборным пунктом, от которого нефть подается по магистральному нефтепроводу Уса-Ухта-Ярославль в центральные районы России. Центром энергоснабжения всех осваиваемых месторождений является Печорская ГРЭС, расположенная в г. Печора. Город Усинск связан с Печорской ГРЭС ЛЭП-220 квт, которая, в свою очередь, разветвляется на отдельные линии к месторождениям.
Западно-Сынатыское месторождение расположено между крупными разрабатываемыми Усинским и Возейским месторождениями.
В 2000 г. месторождение введено в пробную эксплуатацию согласно «Проекту пробной эксплуатации Западно-Сынатыского месторождения», выполненного ЗАО «ИНКОНКО» (протокол ЦКР № 2574 от 19.04.2000), с этого года ведется разбуривание месторождения эксплуатационными скважинами.

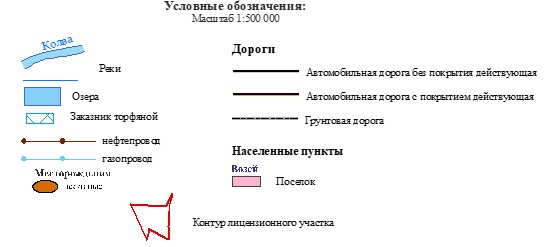

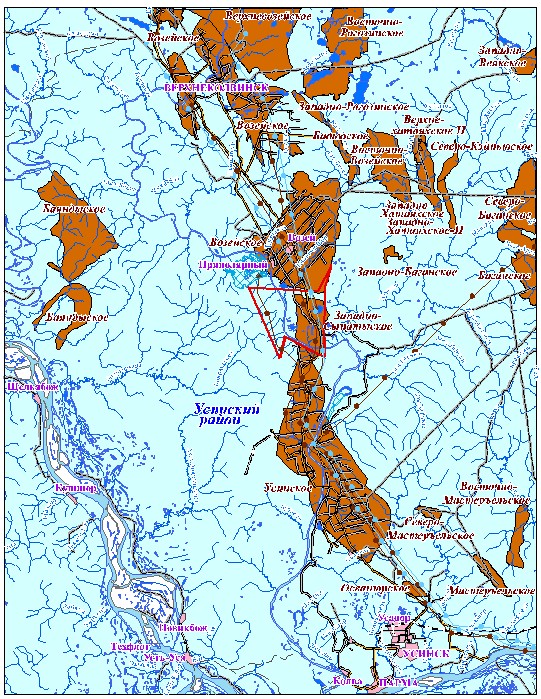

Рис. 1 - Обзорная карта
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов Западно-Сынатыского месторождения, расположенного в зоне сочленения Усинского и Возейского валов, приводится в соответствии со «Стратиграфической схемой Тимано-Печорской провинции» (ТП НИЦ РК, 2001 г.) по результатам послойного изучения керна и данных промыслово-геофизических исследований поисковых (скв. 1, 2 – Западно-Сынатыские), разведочных (скв. 3, 4 и 2001 – Западно-Сынатыские), эксплуатационных (скв. 301-304, 401-404, 406, 501-526, 529,530, 601-609, 3002-3004 и 3008 – Западно-Сынатыские) скважин, а также разведочных скважин 39-Возейская, 30, 387, 393, 674 – Усинские, расположенных в пределах или вблизи месторождения.
На Западно-Сынатыском месторождении разрез осадочного чехла вскрыт и изучен до глубины 3987,0 м (скв. 508), представлен палеозойскими (девонскими, каменноугольными, пермскими), мезозойскими (триасовыми, юрскими и меловыми) отложениями, перекрываемыми кайнозойскими (четвертичными) осадками.
Глубины подошв продуктивных горизонтов нижней перми и среднего девона приведены в таблицах П. 2.1 и П. 2.3, сводный разрез, схемы корреляции продуктивных отложений представлены на графических приложениях 2-7.
Протерозойская группа - PR
Протерозойские образования частично вскрыты на Возейском газонефтяном ме-сторождении (скв. 51, 63, 90), представлены кварцевыми порфирами, альбитофирами с ксенолитами и линзовидными прослоями серицито-хлоритовых карбонитизированных сланцев и кварцитов. Породы фундамента также сложены терригенными образованиями, плохо отсортированными, с полным отсутствием альбитофиров и кварцевых порфиров, с наличием базальтов.
Палеозойская группа - РZ
Палеозойские отложения выделены в объеме ордовикской, силурийской, девонской, каменноугольной и пермской систем.
Ордовикская система - О
Верхнеордовикские отложения, вскрытые на соседнем Возейском месторождении (скв. 90), залегают на размытой поверхности фундамента, сложены известковистыми алевролитами и алевритистыми доломитами с включениями зерен альбитофиров и квар-цевых порфиров.
Силурийская система - S
Силурийские отложения, вскрытые на Усинском и Возейском месторождениях, несогласно залегают на верхнеордовикских и представлены нижним и верхним отделами общей толщиной от 313 до 1300 м.
Нижний отдел - S1
Нижний отдел выделяется в объеме нерасчлененных лландоверийского и венлокского ярусов. Литологически разрез представлен серыми и коричневыми сульфатно-доломитовыми породами. Толщина отдела изменяется от 70 до 818 м.
Верхний отдел - S2
Верхний отдел выделяется в объеме лудловского и пржидольского ярусов. Нижняя часть разреза представлена доломитами светло-серыми и коричневато-серыми, верхняя - переслаиванием известняков серых, неравномерно глинистых и доломитов серых, слабо известковистых. Толщина отложений изменяется от 243 до 482 м.
Девонская система - D
Отложения девонской системы, несогласно залегающие на силурийских образованиях, представлены нижним, средним и верхним отделами. Кровля девонских отложений определяется по перерыву в турнейско-ранневизейское время и проводится в подошве глин визейского яруса каменноугольной системы. Данные отложения вскрыты всеми скважинами (за исключением скв. 2001, 3002-3004, 3008), пробуренными на Западно-Сынатыской структуре. Характерными особенностями нижне-среднедевонских, нижней части верхнедевонских отложений на изучаемой площади являются уменьшение толщин и стратиграфического объема по сравнению с типовым разрезом северной части Колвинского мегавала.
Нижний отдел - D1
Лохковский ярус - D1lh
Нижнедевонские отложения в составе лохковского яруса развиты повсеместно на площади и представлены карбонатными, глинистыми и сульфатными породами, размы-тыми в разной степени.
Максимально вскрытая толщина нижнедевонских отложений изменяется от 968 на Усинском месторождении до 1168 м на Возейском. На Западно-Сынатыском месторождении вскрытая толщина нижнего девона составляет 408 м (скв. 508-Западно-Сынатыская).
К кровле нижнедевонских отложений приурочен сейсмический ОГ D1-2 (D1-2).
Средний отдел - D2
На размытой поверхности нижнедевонских отложений с угловым несогласием за-легают осадки среднего отдела, представленные в объеме эйфельского и живетского яру-сов, толщина которых увеличивается в северном направлении. Максимальные толщины вскрыты в скважинах 3-Западно-Сынатыская (208 м) и 39-Возейская (207 м), минималь-ные - в скважинах 508, 509- Западно-Сынатыские (128 и 118 м), составляя в среднем по месторождению 162 м.
Эйфельский ярус - D2ef
Эйфельский ярус на рассматриваемой территории присутствует в сокращенном объеме и представлен только отложениями колвинского горизонта. Толщина яруса изме-няется от 101 (скв. 509-Западно-Сынатыская) до 157 м (скв. 39-Возейская), составляя в среднем 129 м.
Колвинский горизонт D2kl
По своим литологическим особенностям в разрезе горизонта выделены три пачки (снизу-вверх): глинисто-алевролитовая, основная песчаная толща (является объектом раз-работки) и глинисто-карбонатная.
Нижняя глинисто-алевролитовая пачка представлена темно-серыми глинами не-равномерно алевритистыми, с линзами кварцевых, часто глинистых алевролитов и пес-чаников. Толщина пачки изменяется от 13 до 31 м, составляя в среднем 20 м.
Основная песчаная толща состоит из двух продуктивных пачек (снизу-вверх): D2ef (I+II) и D2ef (III), которые разделены маломощной (5-10 м) алевролито-глинистой пере-мычкой. Основная толща сложена кварцевыми песчаниками светло-серыми с буроватым оттенком при нефтенасыщении, от мелко- до грубозернистых, хорошо отсортированны-ми, пористыми, с подчиненными прослоями глинистых, кварцевых, хлорито-кварцевых алевролитов и редкими прослоями алевритистых тонкослоистых аргиллитоподобных глин. Встречаются включения углефицированного растительного детрита. Толщина I+II пачки изменяется от 39 до 68 м, III пачки - от 25 до 42 м.
В отложениях даннойтолщи выявлены залежи нефти на Западно-Сынатыском и соседних Возейском, Усинском месторождениях.
Глинисто-карбонатная пачка, завершающая разрез эйфельских отложений, пред-ставлена глинистыми органогенными известняками серого и темно-серого цвета с про-слоями известковистых, алевритистых скорлуповатых глин с фауной брахиопод, остра-код, редкими прослойками алевролитов светло- и темно-серых, неравномерно глинистых, известковистых, пятнисто-нефтенасыщенных. Толщина глинисто-карбонатной пачки выдержанна по площади и составляет в среднем 32 м.
К подошве глинисто-карбонатной пачки – кровле песчаных отложений колвин-ского горизонта (продуктивной пачки D2ef III) приурочен сейсмический ОГ III2III (D2kl).
Живетский ярус – D2gv
Старооскольский надгоризонт - D2st
Отложения старооскольского надгоризонта завершают разрез среднего девона на площади и выделены в объеме IV продуктивной пачки. Верхняя граница проводится в подошве глин тиманского+саргаевского горизонтов верхнего девона.
Пачка сложена кварцевыми нефтенасыщенными песчаниками буровато-серыми, мелко-среднезернистыми, пористыми, с линзовидными включениями углисто-битуминозного вещества, с прослоями серых и зеленовато-серых алевролитов и тонкими прослойками темно-серой углефицированной глины. Толщина IV пачки изменяется от 13 (скв. 501-Западно-Сынатыская) до 84 м (скв. 387-Усинская), составляя в среднем 33 м.
К кровле старооскольских отложений (продуктивной пачки D2st IV) приурочен сейсмический ОГ III2-3 (D2st).
Верхний отдел - D3
Отложения верхнего девона представлены в сокращенном объеме франского и фа-менского ярусов и со стратиграфическим несогласием перекрываются отложениями ви-зейского яруса. На каротажных диаграммах верхняя граница выражена отчетливо и про-водится в подошве визейских глинисто-карбонатных пород. Толщина верхнего отдела изменяется от 836 (скв. 503-Западно-Сынатыская) до 929 м (скв. 3-Западно-Сынатыская), в среднем составляет 884 м.
Франский ярус - D3f
Нижнефранский и среднефранский подъярусы - D3f1-2
Выделяются в объеме тиманского горизонта нижнефранского подъяруса и саргаев-ского, доманикового горизонтов среднефранского подъяруса.
Тиманский+саргаевский горизонты - D3tm+sr
Рассматриваемые нерасчлененные образования тиманского+саргаевского горизон-тов выделяются в объеме глинисто-карбонатной пачки и представлены аргиллитоподоб-ными темно-серыми, почти черными глинами, битуминозными, известковистыми, алев-ритистыми, тонкослоистыми с подчиненными прослоями черных микрозернистых, плот-ных, крепких органогенно-детритовых известняков и серо-зеленых, темно-серых алевро-литов.
Толщина отложений изменяется от 27 м (скв. 504-Западно-Сынатыская) до 44 м (скв. 4- Западно-Сынатыская), в среднем составляет 36 м.
Доманиковый горизонт - D3dm
Отложения горизонта представлены глубоководными фациями. Разрез сложен из-вестняками черно-серыми, в различной степени битуминозными и окремненными, ино-гда доломитизированными, участками пористыми и нефтенасыщенными с прослоями би-туминозных мергелей. Толщина горизонта изменяется от 26 (скв. 4-Западно-Сынатыская) до 50 м (скв. 393-Усинская), в среднем составляет 30 м.
В доманиковых отложениях выявлены небольшие залежи нефти в пределах Центрального поднятия и на севере Возейского месторождения, а также на Усинском месторождении.
К подошве доманиковых отложений приурочен сейсмический ОГ IIId (D3dm).
Верхнефранский подъярус - D3fз
Нерасчлененные отложения данного подъяруса представлены чередованием серых, темно-серых, до черных, неравномерно глинистых, реже трещиноватых и пористых, прослоями битуминозных и нефтенасыщенных известняков, темно-серых, почти черных аргиллитов и мергелей, с редкими прослоями доломитов. Толщина подъяруса изменяется от 66 до 101 м, в среднем составляет 84 м.
Фаменский ярус - D3fm
Фаменские отложения в объеме нижнефаменского подъяруса согласно залегают на франских отложениях и трансгрессивно перекрываются глинистыми породами базальной пачки визейского яруса. Средне- и верхнефаменские отложения отсутствуют вследствие предвизейского размыва.
Нижнефаменский подъярус - D3fm1
Нижний подъярус выделен в объеме задонского горизонта (D3zd).
Задонский горизонт - D3zd
Нижняя часть горизонта представлена толщей переслаивающихся мергелей темно-зеленовато-серых и аргиллитов зеленовато-серых; средняя часть сложена чередованием известняков с глинистыми известняками и мергелями. Подошва этих слоев, известная как репер - “кровля мергелей”, четко отбивается на каротажных диаграммах. В верхней части развиты преимущественно пятнисто-доломитизированные разности мелко- и скрытокристаллических, реже органогенных известняков, участками пропитанных нефтью. Толщина подъяруса изменяется от 705 до 814 м, в среднем составляет 763 м.
Каменноугольная система - С
Каменноугольная система представлена нижним, средним и верхним отделами. Толщина отложений изменяется от 340 до 426м, в среднем составляет 387 м.
Нижний отдел - С1
В составе нижнего отдела выделяются визейский и серпуховской ярусы. Отложения визейского яруса с региональным размывом залегают на нижнефаменских. Толщина отдела изменяется от 193 до 246 м, в среднем составляет 239 м.
Визейский ярус - C1v
Окский надгоризонт - C1ok
Верхняя граница надгоризонта проведена в подошве доломитовой толщи, залегающей в основании серпуховского яруса, и характеризуется резким уменьшением кажущихся сопротивлений. В нижней части залегает маломощная пачка глин, среди которых в ряде скважин прослеживаются прослойки глинистых известняков. Вышележащая толща представлена серыми и светло-серыми известняками, преимущественно органогенно-детритовыми с прослоями водорослево-детритовых и органогенно-обломочных, участками глинистых с маломощными прослоями глин. В самой верхней части разреза известняки неравномерно доломитизированные и местами пористые. Толщина окских отложений изменяется от 81 (скв. 4-Западно-Сынатыская), до 170 м (скв. 605-Западно-Сынатыская), в среднем составляет 109 м.
Серпуховский ярус - C1s
Отложения серпуховского яруса согласно перекрывают визейские карбонатные образования. Стратиграфически ярус делится на нижний и верхний подъярусы. Нижнесерпуховскому подъярусу (сульфатно-карбонатная толща) соответствуют нерасчлененные тарусский+стешевский горизонты (С1tr+st), верхнесерпуховскому (карбонатная толща) - протвинский горизонт (C1pr). Толщина яруса изменяется от 93 до 240 м, в среднем составляет 114 м.
Нижняя граница рассматриваемых отложений проводится в подошве низкоомной пачки карбонатов, которая по ГИС является надежным каротажным репером в разрезах сульфатно-карбонатного типа.
Тарусский+стешевский горизонты - С1tr+st
Сульфатно-карбонатная толща литологически представлена в нижней (низкоомной) части преимущественно доломитами глинистыми и известковистыми с маломощными прослоями известняков, в верхней (высокоомной) - преимущественно ангидритами светло-голубыми, светло-серыми, серыми и коричневыми, тонко-, мелко- и среднезернистыми, часто в сложном переплетении с доломитами известковистыми, известняками доломитизированными. Ангидритовая толща имеет региональное распространение и служит одним из маркирующих горизонтов севера ТПП.
К подошве ангидритовой толщи приурочен сейсмический горизонт II2s (C1s).
Протвинский горизонт - C1pr
Отложения протвинского горизонта завершают разрез нижнего карбона. Нижняя граница принята по резкой смене высокоомной сульфатно-карбонатной толщи более низкоомной, карбонатной. Литологически основная часть горизонта сложена светло-серыми известняками органогенно-детритовыми, прослоями фораминиферово-детритовыми, брахиоподово-фораминиферово-детритовыми, неравномерно доломитизированными, пористыми, выщелоченными и кавернозными, участками плотными; иногда встречаются маломощные прослои доломитов. В подошве отложений залегают маломощные известковистые глины, либо доломитовые мергели с гнездами ангидрита, что свидетельствует об отсутствии перерыва в осадконакоплении между нижне- и вернесерпуховским подъярусами.
Средний отдел - C2
Карбонатные отложения среднего карбона со стратиграфическим несогласием перекрывают породы серпуховсого яруса и представлены в объеме башкирского и московского ярусов. Толщина среднего отдела изменяется от 94 до 175 м, в среднем составляет 142 м.
Башкирский ярус - С2b
Отложения яруса представлены известняками серыми и светло-серыми, органо-генно-детритовыми, прослоями фораминиферово-водорослево-детритовыми, реже орга-ногенно-обломочными, в разной степени пористыми. В нижней части яруса залегают из-вестняки серые до темных, глинистые с прослоями известковистых глин и мергелей. Нижняя граница яруса проводится в подошве глинистого прослоя, который четко фикси-руется на диаграммах ГИС по увеличению диаметра ствола скважины. В целом отложе-ния башкирского яруса характеризуются более низкими значениями кажущихся сопро-тивлений, чем вышезалегающие породы московского яруса.
Московский ярус - С2m
Разрез московского яруса сложен известняками светло-голубовато-серыми, иногда с желтоватым оттенком, детритовыми и органогенно-обломочными, часто рыхлыми и пористыми, иногда коричневыми, доломитизированными и глинистыми.
Толщина отложений данного яруса очень не выдержанна по площади. Так, на Усинском месторождении толщина их уменьшается в северном направлении от 244 (скв. 24-Усинская) до 55 м (скв. 5-Усинская), в юго-восточной части Возейского месторождения полностью размыты (район скв. 59, 82, 105, 110 - Возейские).
Верхний отдел - С3
Верхнекаменноугольные осадки на Западно-Сынатыской площади согласно залегают на среднекаменноугольных. На Усинской и Возейской площадях данные отложения размыты на различную глубину. Так на северо-востоке Усинской (скв. 23-Усинская) и в юго-восточной части Возейской площадей (скв. 59, 67, 82, 104, 105, 109, 110 - Возейские) осадки верхнего карбона отсутствуют. Верхняя граница отдела проводится по появлению фауны ассельского возраста.
Литологически разрез сложен известняками светло-серыми и коричневато-серыми от нефтенасыщения, преимущественно органогенно-детритовыми, водорослево-криноидными, фораминиферовыми с прослоями темно-серых, тонко- и скрытокристаллических, глинистых и окремненных известняков. Отмечаются прослои биогермных известняков. Детритовые и биогермные разности - часто пористые, кавернозные и нефтенасыщенные. К настоящему времени установлена промышленная нефтеносность в нижнепермско-верхнекаменноугольных карбонатах на всей рассматриваемой территории. Толщина верхнего отдела изменяется от 25 до 61 м, в среднем составляет 40 м.
Пермская система – Р
Породы пермской системы со стратиграфическим несогласием залегают на верх-некаменноугольных отложениях, что связано с условиями седиментации нижнепермских осадков: в раннепермский этап (P1a+s) продолжался инверсионный подъем структур в пределах бывших грабенов Печоро-Колвинского авлакогена, что отразилось в виде несо-гласного залегания нижнепермских отложений.
Пермские отложения представлены в объеме нижнего и верхнего отделов. Толщина пермской системы изменяется от 494 до 745 м, в среднем составляет 601 м.
Нижний отдел - Р1
Нижнепермские карбонатные отложения на изучаемой территории представлены в неполном стратиграфическом объеме: в разрезе отсутствуют карбонатно-терригенные осадки артинского и карбонатные отложения сакмарского ярусов. За счет регионального размыва ассельско-сакмарских отложений распределение толщин по району неравномерно: они полностью отсутствуют в центральной и южной частях Возейской площади и в северной части Усинской площади (скв. 23, 25 - Усинские), на остальной территории развиты отложения только ассельского яруса.
В пределах Западно-Сынатыского месторождения толщина нижней перми изменяется от 67 до 90 м, в среднем составляет 75 м.
Ассельский ярус -P1a
Верхняя граница яруса приурочена к кровле высокоомного карбонатного пласта, являясь четким репером в Тимано-Печорской провинции. По ГИС ей отвечают высокие значения кажущихся сопротивлений (до 50 омм) и пониженные показания гамма-активности на кривой ГК. Возраст данных отложений охарактеризован фаунистически только в скважине 2001-Западно-Сынатыская, где в известняках определены фораминиферы ассельского яруса.
Отложения данного яруса подразделяются на две пачки: нижнюю и верхнюю, разделенные между собой глинисто-карбонатной перемычкой толщиной 4-7 м.
Отложения нижней пачки развиты не повсеместно, откладывались только в погруженных частях поднятия (скв. 1, 501, 502, 509, 513-514, 520,523, 603-605, 3003, 3004, 3008 и др.). Толщина пачки составляет 4-18 м, уменьшаясь к своду структуры, и в сводовой части (р-н скв. 507, 508, 2001, 3002) пачка отсутствует. По данным ГИС коллекторы нижней пачки имеют водонасыщенную характеристику.
Отложения верхней пачки развиты повсеместно, максимальная их толщина составляет 25 м, на участках с наиболее глубоким стратиграфическим размывом - порядка 10 м. К отложениям верхней пачки приурочена залежь нефти, имеющая промышленное значение.
Керновым материалом освещены отложения верхней пачки (скв. 1, 2001 - Западно-Сынатыские), которая представлена известняками от светло до темно-коричневых за счет нефтенасыщения, органогенно-детритовыми, водорослево-фораминиферовыми, пористо-кавернозными (размеры каверн от 0,1 до 1,5 см), неравномерно перекристаллизованными и в различной степени доломитизированными. Темные нефтенасыщенные разности - некрепкие, рыхлые; светлые - более плотные и крепкие, трещиноватые, массивные. Трещины открытые, разнонаправленные (от 10° до 60°) с черным налетом нефти по стенкам. Открытые поры выщелачивания неправильной, лапчатой, щелевидной формы с неровными извилистыми стенками, изолированные и сообщающиеся между собой микротрещинами и межпоровыми микроканальцами. Редко встречаются поры, залеченные кальцитом. Поры распределены в породе неравномерно, на стенках некоторых из них и внутри отмечаются коричневые и желтые пятна нефти. Встречаются тонкие игольчатые извилистые стилолитовые швы и стилолитоподобные ветвистые нитевидные трещины, выполненные темным веществом. По породе редко рассеяны зерна и конкреции пирита. Главными породообразующими компонентами являются органические остатки и их обломки, среди которых доминируют водоросли и фораминиферы. Встречаются многочисленные пеллоиды, реже обломки брахиопод, криноидей.
В целом толщина отложений ассельского яруса изменяется от 23 до 41 м, в среднем составляет 32 м.
К кровле карбонатов нижней перми (продуктивного пласта P1a) приурочен сейсмический ОГ Ia+s (P1a+s).
Кунгурский ярус - P1k
Отложения кунгурского яруса залегают на размытой поверхности ассельских по-род. Верхняя граница проводится в подошве высокоомного пласта (P2-I), сложенного песчаниками. Литологически ярус представлен переслаиванием аргиллитов и алевроли-тов с прослоями песчаников и известняков.
Судя по керну (скв. 1 – Западно-Сынатыская, долб. 1) и ГИС нижняя часть разреза представлена аргиллитами темно-серыми, неравномерно известковистыми, пиритизиро-ванными с прослойками (до 0,05 м) мелкокристаллического известняка, с тонкими про-жилками, линзами и гнездами кальцита; выше наблюдается переслаивание алевролитов, глин и песчаников, характеризующихся более высокими значениями кажущихся сопро-тивлений, чем вышезалегающие верхнепермские отложения.
В скважине 2-Западно-Сынатыская (долб. 1) в кровле яруса встречен известняк темно-серый, остракодовый, плотный, крепкий.
Отложения яруса являются региональной покрышкой для залежей УВ в нижнепермских карбонатах.
Толщина яруса изменяется от 39 до 75 м, в среднем составляет 57 м.
Верхний отдел - Р2
В составе верхнего отдела выделяются нерасчлененные уфимский, казанский и татарский ярусы (P2u+kz+t), которые представлены толщей ритмично переслаивающихся песчаников, алевролитов и глин.
Песчаники полимиктовые, пестроокрашенные, разнозернистые, иногда нефтенасыщенные. Алевролиты глинистые, гидрослюдистые, хлоритовые. Глины темно-серые, зеленовато-серые, неравномерно известковистые, аргиллитоподобные. В верхней части разреза встречаются тонкие прослойки углистых глин и углей. Верхняя граница отдела проводится в подошве базального конгломератовидного пласта песчаников чаркабожской свиты нижнего триаса.
Толщина верхнепермских отложений изменяется от 420 до 600 м, в среднем составляет 511 м.
Мезозойская группа - Mz
Триасовая система – T
Триасовые отложения со стратиграфическим и угловым несогласием залегают на
размытых терригенных породах верхней перми, представлены всеми тремя отделами, толщина которых изменяется от 792 до 907 м, в среднем составляет 838 м.
Верхняя граница системы проводится в подошве мощной толщи песков и песчаников, относимых к среднеюрскому возрасту.
Нижний + средний отделы - Т1-2
В составе нижнего + среднего отделов выделяются чаркабожская свита (Т1) и шап-кинская серия (Т1-2), включающая нерасчлененные харалейскую и ангуранскую свиты.
Чаркабожская свита - T1čb
Чаркабожская свита представлена мощной толщей песчаников зеленовато-серых, буровато-коричневых, полимиктовых, крупно-мелкозернистых, переслаивающихся с алевролитами и глинами красновато-коричневато-шоколадными. Все породы обычно плохо отсортированы. Верхняя граница свиты уверенно проводится в подошве высоко-омного пласта песчаника харалейской свиты (основной репер мезозоя), характеризую-щейся на каротажных диаграммах повышенными значениями кажущихся сопротивлений и депрессией ПС.
Шапкинская серия - T1-2sch
Харалейская+ангуранская свиты – Т1hr+T2an
Разрез представлен пестроокрашенными красновато- и шоколадно-коричневыми глинами, переслаивающимися с песчаниками светло- и зеленовато-серыми.
Верхний отдел - Т3
Верхнетриасовые отложения представлены в объеме нарьянмарской свиты (Т3nm), образованной переслаиванием глин, глинистых алевролитов и песчаников. Глины серые, зеленовато-серые, слюдистые, перемятые, с включениями конкреций пирита и сидерита. Песчаники серые, полимиктовые с окатышами серых глин. Все разности пород содержат обугленный растительный детрит. В нижней части доминируют песчаники, в верхней - глины.
Юрская система - J
На размытой поверхности верхнетриасовых отложений залегают оcадки юрской системы в составе среднего и верхнего отделов.
Средний отдел - J2
Среднеюрские отложения представлены песками светло-серыми и белыми, кварцевыми, разнозернистыми, с примесью каолинита, с прослоями полимиктовых песчаников и серых, слюдистых глин, содержащих включения растительного детрита. По ГИС эта толща характеризуется повышенными значениями кажущихся сопротивлений и глубокой депрессией ПС.
Толщина отложений изменяется от 163 до 192 м, в среднем составляет 177 м.
Верхний отдел - J3
Отложения данного отдела представлены, в основном, алевролитами светло-серыми и глинами светло-серыми, серыми, черными, алевритистыми, слюдистыми. В средней части разреза - песчаниками полимиктовыми и глауконитовыми.
Толщина верхнеюрских отложений в среднем составляет 120 м.
Меловая система - К
Меловые отложения присутствуют только в объеме нижнего отдела.
Нижний отдел - К1
Нижняя часть разреза сложена морскими осадками - алевролитами и песками полимиктовыми, глауконитовыми с прослоями темно-серых глин. Верхняя часть представлена континентальными осадками - алевролитами и песками кварцевыми и полимиктовыми, мелко- и среднезернистыми, сидеритовыми, известково-фосфористыми с конкрециями пирита и глинами темно-серыми.
Толщина нижнемеловых отложений в среднем составляет 100 м.
Кайнозойская группа - Kz
Четвертичная система – Q
На размытой поверхности нижнемеловых (местами верхнеюрских) отложений залегают четвертичные осадки. Представлены они песками серыми и желтыми, разнозернистыми, с кварцевой и кремниевой галькой, суглинками темно-серыми, плотными и глинами темно-серыми, алевритистыми и песчанистыми. Средняя толщина отложений составляет 100 м.
Тектоническое строение месторождения
Согласно схеме тектонического районирования Тимано-Печорской провинции Западно-Сынатыское месторождение расположено в пределах Колвинского мегавала, структуры I порядка, в зоне сочленения Возейского и Усинского валов (Рис.2 ). Колвинский мегавал, в свою очередь, является составной частью более крупной надпорядковой структуры - Печоро-Колвинского авлакогена.
Колвинский мегавал располагается в наиболее мобильной части Печоро-Колвинского авлакогена и своим современным структурным планом обязан Припечорской и Колвинской системам глубинных разломов северо-западного простирания, оперяющих основной Восточно-Колвинский разлом. На месте грабенообразного прогиба, сформировавшегося в среднедевонско-нижнефранское время, в результате инверсионных процессов по зонам подвижных разломов в каменноугольный период произошла трансформация осадочной толщи в валы, образующие мегавал.

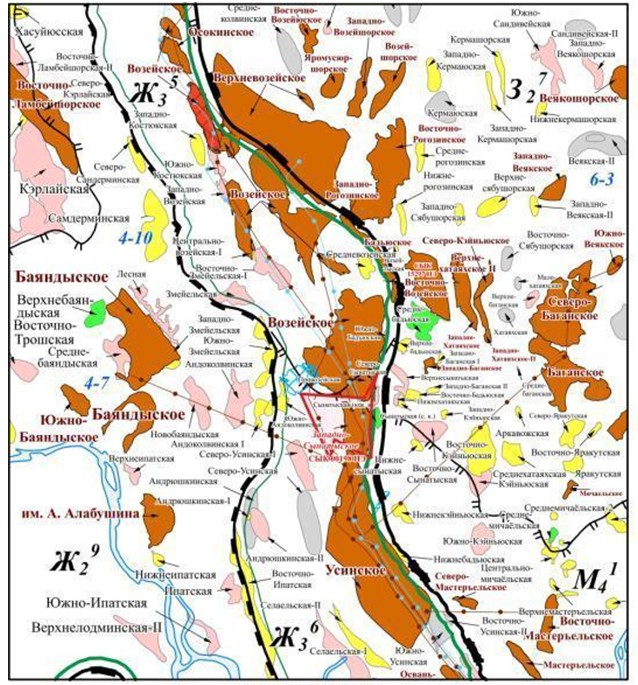

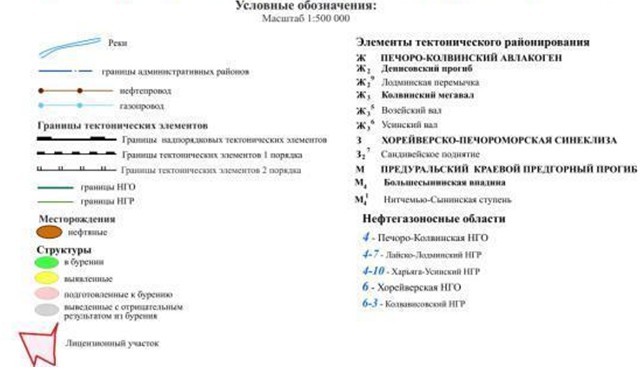

Рис. 2. - Выкопировка из карты тектонического районирования.
Масштаб 1:500 000
В южной части Колвинского мегавала вдоль ограничивающего его с востока Восточно-Колвинского разлома располагаются дугообразно изгибающиеся протяженные Усинский и Возейский валы, в пределах которых прослеживаются собственно Усинское и Возейское поднятия. В зоне их сочленения выделяется Западно-Сынатыская структура, к которой приурочено одноименное месторождение.
Строение Западно-Сынатыского месторождения приводится по данным сейсморазведочных работ МОГТ-2D (12 сейсмопрофилей - 83,6 пог. км) и 3D (11 км2), проведенных с/п 14-08 ОАО «Севергеофизика» в 2007-09 гг., и переобработки данных сейсморазведки 2D прошлых лет (25 сейсмопрофилей – 233,4 пог. км) в комплексе с глубоким бурением [7 ф].
По результатам проведенных исследований детализировано строение Западно-Сынатыского поднятия, выполнены структурные построения по шести отражающим горизонтам (ОГ): III1-2 (D1-2), III2III (D2kl), III2-3 (D2st), IIId (D3dm), ОГ IIs (C1s), Ia+s (P1a+s).
Западно-Сынатыская структура четко выражена по всем отражающим горизонтам. По отложениям девона она представляет собой асимметричную складку субмеридионального простирания с крутым восточным и более пологим западным склонами, осложненную тектоническими нарушениями. Большинство выявленных, вероятно, субвертикальных тектонических нарушений являются малоамплитудными, кроме нарушений, ограничивающих грабенообразный прогиб между Усинской и Западно-Сынатыской структурами. По отложениям карбона - нижней перми морфологическая характеристика структуры усложняется, общие размеры уменьшаются.
Краткие сведения о нефтегазоносности района и перспективы месторождения
Согласно нефтегазогеологическому районированию Западно-Сынатыское нефтяное месторождение расположено в пределах Харьяга-Усинского нефтегазоносного района (НГР) Печоро-Колвинской нефтегазоносной области (НГО), приурочено к одноименной структуре, находящейся в зоне сочленения Усинского и Возейского валов.
В пределах исследуемого района нефтегазоносность установлена в широком стратиграфическом диапазоне: от силура до верхней перми включительно. Здесь открыты Усинское, Возейское, Леккеркское, Харьягинское и др. нефтяные месторождения.
Залежи приурочены к различным типам ловушек: структурному, рифогенному, литологическому, литолого-стратиграфическому. Месторождения нередко многопласто-вые (Усинское, Возейское Харьягинское, Западно-Сынатыское и др.) со сложной структурой порового пространства коллекторов, слагающих природные резервуары.
В осадочном чехле Колвинского мегавала и примыкающих к нему районов выделены нефтегазоносные комплексы (НГК): верхнеордовикско-нижнедевонский карбонатный, среднедевонско-нижнефранский терригенный, доманиково-турнейский карбнатный, визейско-нижнепермский карбонатный, верхнепермско-триасовый терригенный и юрско-кайнозойский терригенный.
В предыдущем отчете по подсчету запасов УВ Западно-Сынатыского месторождения [8 ф] рассмотрены все вышеперечисленные НГК, поэтому в данном отчете приведены краткие сведения о нефтегазоносности двух нефтегазоносных комплексов, к которым приурочены залежи нефти, установленные в разрезе Западно-Сынатыского месторождения.
Среднедевонско-нижнефранский терригенный НГК
Данный комплекс, вмещающий почти весь объем промышленных запасов углеводородного сырья в пределах рассматриваемого района, является одним из основных объектов поисков и разведки на нефть.
Пласты-коллекторы в разрезе комплекса связаны с песчано-алевролитовыми породами эйфельского яруса, старооскольского надгоризонта живетского яруса среднего девона и джьерского горизонта верхнего девона.
Промышленная нефтеносность в разрезе данного комплекса установлена на Возейском (D2еf - I+II+III пачки, D2gv (st) – «IV и V пачки, D3dzr – «верхняя» пачка), Усинском (D2еf – I+II+III пачки, D2gv – IV пачка), Харьягинском (D2еf - I и III пачки, D2st –«верхняя» пачка и D3dzr – пачка А), Западно-Сынатыском (D2еf – I+II, III пачки, D2gv (st) - IV пачка) и других месторождениях.
Незначительные нефтепроявления при проводке скважин в тиманско-саргаевском интервале разреза отмечались на Леккеркском месторождении.
Визейско-нижнепермский карбонатный НГК
Отложения данного комплекса представлены в сокращенном стратиграфическом объеме: значительно размыты или полностью отсутствуют осадки визейского яруса нижнего карбона, сакмарского и артинского ярусов нижней перми. Нефтеносность комплекса связана преимущественно с карбонатными фациями нижнего и среднего карбона, ассельского+сакмарского и артинского ярусов нижней перми. Залежи нефти выявлены на Усинском (Р1+С, С1v – III пачка), Возейском (С2+3, Р1a+s (Костюкское поднятие), Р1а), Леккеркском (С1v), Суборском (Р1), Западно-Сынатыском (Р1а) месторождениях.
Характеристика залежей нефти Западно-Сынатыского месторождения
На Западно-Сынатыском месторождении пробурено 55 скважин, из которых две поисковые (скв. 1, 2), три разведочные (скв. 3, 4, пробуренные на D2, и скв. 2001, пробуренная на Р1) и 50 эксплуатационных (скв. 301-304, 401-404, 406, 501-526, 529, 530, 601-609 - на D2, и скв. 3002-3004, 3008 – на Р1), кроме того, учтены разведочные скважины 39-Возейская и 30, 387, 393, 674 – Усинские.
Промышленная нефтеносность установлена в отложениях колвинского горизонта эйфельского яруса (пачки D2efI+II и D2efIII), старооскольского надгоризонта живетского яруса (пачка D2stIV) среднего девона и ассельского яруса нижней перми (Р1а).
После предыдущего подсчета запасов УВ (2013 г.) на среднедевонские залежи пробурена эксплуатационная скважина 402, которая в строение залежей в этих отложениях существенных изменений не внесла.
Залежь в отложениях Р1а в предыдущем подсчете представлялась как массивная, однако в результате детальной корреляции продуктивных отложений и данных ГИС установлено отсутствие подстилающих водонасыщенных коллекторов в сводовых скважинах (Граф. 16, 19), что характерно для пластовых залежей.
В отложениях Р1а выделены две пачки: верхняя и нижняя. Продуктивные коллекторы приурочены к верхней пачке и прослеживаются во всех скважинах, Отложения нижней пачки присутствуют не повсеместно, в ряде сводовых скважин установлено ее отсутствие, и продуктивные отложения верхней пачки залегают непосредственно на верхнекаменноугольных (скв. 508, 509, 2001 и др.), где коллекторы практически отсутствуют (по индукционному каротажу в отдельных скважинах выделяются маломощные проницаемые пропластки, удаленные от подошвы продуктивных коллекторов на 30-50 м). Водонасыщенные коллекторы нижней пачки в склоновых скважинах (502, 513, 514, 520, 3003, 3008 и др.), отделяются от коллекторов верхней пачки флюидоупором толщиной от 10 до 20 м.
Об отсутствии подошвенной воды свидетельствуют и данные эксплуатации скважины 2001. Скважина продолжительный период работала безводной нефтью. Исходя из приведенных данных, в представляемом отчете залежь Р1а классифицируется как пластовая. Ниже приведена характеристика представляемых залежей.
Источник: Подсчет запасов углеводородного сырья и составление технологического проекта разработки Западно-Сынатыского нефтяного месторождения Республики Коми по состоянию на 01.01.2018 г. Договор № 17-452/Е от 17.11.2017 г. Бубнов П.А., Лесева С.М., Каракчиев Э.И., и др. 2018
