Класс Месторождения: Крупное
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность: Лес
Стадия разработки: Добыча
Год открытия: 1985
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 27.19 км²
Ай-Еганское нефтегазовое месторождение
Ай-Еганское месторождение административно расположена в Нижневартовском районе Ханты-Мансийского автономного округа в Тюменкой области. Непосредственно на площади месторождения населенных пунктов нет. До г. Радужный – 40 км, поселка Кож-Ран-Пугол – 50 км, поселка Варьеган – 60 км. Вблизи месторождения проходит автотрасса с твердым покрытием «Нижневартовск-Радужный и по ней до г.Нижневартовск, примерно 100 км. На территории Ван-Еганского и Ай-Еганского месторождений развита сеть внутрипромысловых дорог, промысел связан нефте- и газопроводом с Белозерным ЦТП. Энергоснабжение поступает с Сургутской ГРЭС и Тюменской ТЭЦ.

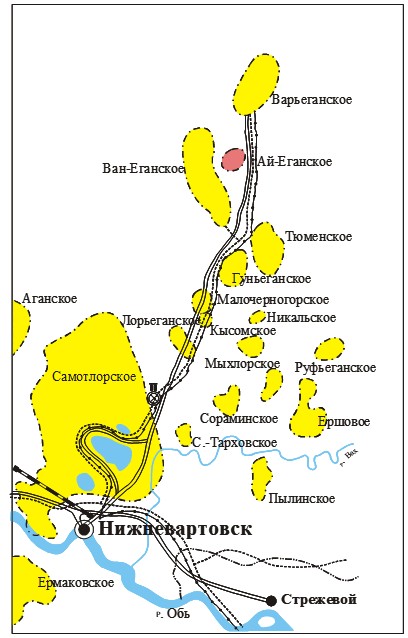

Рис.1. Обзорная схема.
В орографическом плане Ай-Еганское месторождение находится в пределах полого-холмистой равнины, наиболее высокие отметки которой расположены на холмисто-моренной Аганской горе. Абсолютные отметки рельефа изменяются от +70 до +105 м. На его территории протекает р. Аган и ее левый несудоходный приток р. Ватьеган, а также реки Туньеган и Ай-Пысесъеган. Она сильно заболочена и здесь развита сеть многочисленных мелких озер, среди которых выделяется по размерам лишь озеро Люлик-Лор. Лесные массивы покрывают большую часть площади, но на заболоченных участках лес угнетен. Долины рек и ручьев слабо выражены в рельефе, их русла извилисты и захламлены топляком и карачем. Почвенный слой сравнительно маломощный (20-40 см). Категория грунта вторая и представлена торфяниками и озерными седиментитами.
Месторождение открыто в 1985 году, в эксплуатацию введено в 1987 году. В первый раз запасы нефти были утверждены ГКЗ СССР протоколом № 10091 от 18.12.1986 г., во второй раз после проведенного пересчета в 1999 году протоколом ЦКЗ Минприроды (№75 от 30.10.1999 г.).
Ай-Еганское месторождение введено в разработку на основании «Технологической схемы разработки Ай-Еганского месторождения», составленной НижневартовскНИПИнефть и утвержденной ЦКР Главтюменнефтегаза 27.10.1988 г. (протокол № 94). Состояние разработки месторождения неоднократно рассматривалось на ЦКР и ТКР.
Литолого-стратиграфическая характеристика
В литолого-стратиграфическом разрезе Ай-Еганского
месторождения выделяются изверженно-метаморфический комплекс палеозойской
группы, эффузивно-осадочные образования
триасовой системы, терригенные породы коры выветривания палеозоя,
песчано-глинистые седиментиты мезозойской и кайнозойской групп
(Рисунок 2).

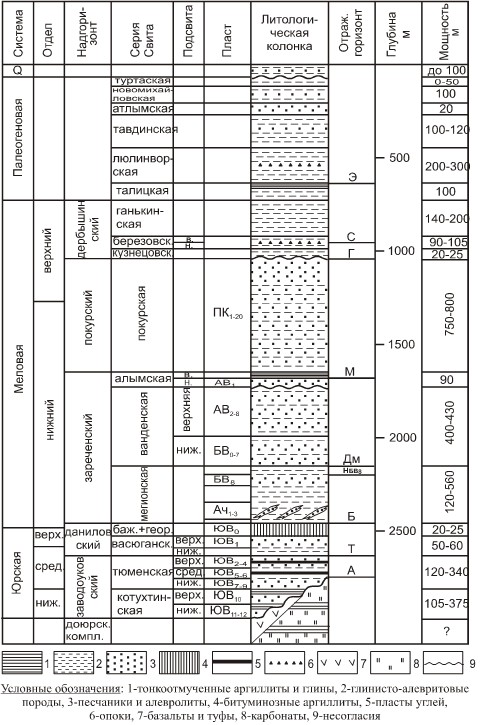

Рисунок 2 - Литолого-стратиграфический разрез осадочного чехла и верхней части доюрского комплекса южной части Варьеганского мегавала
Доюрский комплекс
Отложения доюрского основания вскрыты скважиной 276р в интервале глубин 3129-3200 м и представлены черными углисто-кремнистыми сланцами, очень плотными, трещиноватыми, трещины заполнены кальцитом. Возраст пород оценивается как пермотриасовый. Верхняя часть доюрских образований (кора выветривания) представлена конгломератами темно-серыми, состоящими из полуокатанных обломков белого кварца, кремнистых пород черного и коричневато-серого цвета. Цемент конгломерата кремнисто-глинистый. Размер обломков от 3 до 20 мм. Палеозойские отложения, залегающие ниже, представлены известняками серыми, светло-серыми, массивными, местами белыми со следами органогенной структуры и темно-серыми сильно метаморфизованными глинисто-кремнистыми сланцами. Возраст определен как верхнедевонский-нижнекаменноугольный.
Промежуточный комплекс представлен вулканогенно-осадочными образованиями триаса (тампейская серия катагенетически сильно измененных осадочных пород и нижнетриасовый эффузивно-осадочный комплекс). Он приурочен к самым глубоким по доюрскому рельефу участкам. Терригенные триасовые образования обычно представлены сильно уплотненными темно-серыми с зеленоватым оттенком аргиллитами и серыми мелко-, и тонкозернистыми плотными песчаниками и алевролитами, которые подвержены интенсивной макротрещиноватости, оперяющей многочисленные дизъюнктивные нарушения, причем сеть протяженных макротрещин под углом 50-700 пересекает породы триасового комплекса. Нередко встречаются зеркала скольжения.
Мезозойская группа
Юрская система
Терригенные образования нижней и средней юры (заводоуковский надгоризонт), относятся к пурпейско-котухтинской субконтинентальной литофациальной зоне и подразделяются на котухтинскую и тюменскую свиты. Они с большим стратиграфическим и угловым несогласием перекрывают разновозрастные отложения
доюрского комплекса. Отложения верхней юры (даниловский надгоризонт) включают васюганскую, георгиевскую и баженовскую свиты. Первые две из них образовались в мелководно-морских условиях, а баженовская свита отложилась в относительно глубокой части седиментационного бассейна.
Заводоуковский надгоризонт
Котухтинская свита (в.плинсбах–н.аален) подразделяется на две подсвиты. Нижняя подсвита (в.плинсбах–н.тоар) включает в себя пачку преимущественно песчаного состава и тогурскую пачку преимущественно глинистого состава. В нижней пачке выделяются пласты ЮВ11.
Верхняя подсвита (н.тоар–в.аален) подразделяется на пачку преимущественно песчаного состава и пачку (радомскую) преимущественно глинистого состава. В нижней пачке выделяется пласт ЮВ10. Общая толщина свиты 74 м.
Тюменская свита (в.аален – в.бат) подразделяется на три подсвиты.
Нижняя подсвита (в.аален–н.байосс) представлена переслаиванием песчаников серых, полимиктовых с глинистым и кремнистым цементом и алевролитов серых глинистых с уплотненными глинами, реже углями. У выступов фундамента появляются гравелиты. Характерен растительный детрит, ядра двустворок. В составе подсвиты выделяются пласты ЮВ7-9. Толщина подсвиты - 51 м.
Средняя подсвита (н.байосс–в.байосс) представлена неравномерным чередованием аргиллитов темно-серых, почти черных, плотных, крепких, иногда окремненных; глинистых песчаников, алевролитов и углей. В составе подсвиты иногда выделяются песчаные пласты ЮВ5-6. Толщина подсвиты - 142 м.
Верхняя подсвита (в.байосс – в.бат) представлена переслаиванием песчаников, алевролитов и аргиллитов с прослоями углей в верхней части. Характерен обильный растительный детрит, ризолиты, пирит, биотурбация. В составе подсвиты выделяются пласты ЮВ2-4. Толщина подсвиты - 88 м.
Общая толщина свиты - 281 м.
Даниловский надгоризонт
Васюганская свита (н.келловей–в.оксфорд) подразделяется на две подсвиты.
Нижняя подсвита (н.келловей–н.оксфорд) образована преимущественно аргиллитами темно-серыми, плотными, массивными, с редкими прослоями алевролитов, в основании – слабобитуминозными с немногочисленными прослоями алевролитов и песчаников. Характерен пирит, встречаются остатки аммонитов, двустворок.
Верхняя подсвита (н.оксфорд–в.оксфорд) подразделяется на два, а иногда и на три преимущественно песчаных пласта (ЮВ11,ЮВ12, ЮВ13), разделенных глинистой перемычкой. Песчаники серые с буроватым оттенком, среднемелкозернистые, с прослоями карбонатных и глинистых разностей, алевролитов. Аргиллиты темно-серые с буроватым оттенком, как алевритовые, так и тонкоотмученные, часто с растительным детритом.
Общая толщина свиты около 68-76 м.
Георгиевскаясвита (в.оксфорд–н.волжский) образована аргиллитами темно-серыми иногда черными, тонкоотмученными, реже алевритовыми, неравномерно глауконитовыми с прослоями глинистых глауконитовых песчаников. Характерны остатки белемнитов, аммонитов, двустворок. Толщина 1-5 м.
Баженовская свита (н.волжский–берриас) представлена аргиллитами черными битуминозными, с прослоями радиоляритов и глинистых известняков. Характерны остатки рыб, онихиты, раковины аммонитов. Битуминозные аргиллиты баженовской свиты служат выдержанным в разрезе региональным репером и отражающим горизонтом при сейсмических работах (горизонт Б). Толщина 14-22 м.
Меловая система
Меловая система подразделяется на зареченский, покурский и дербышинский надгоризонты соответственно берриас-аптского, апт-альб-сеноманского и турон-датского возраста.
По принятому фациальному районированию на территории Нижневартовского района в составе зареченского надгоризонта выделяются мегионская, ванденская и алымская свиты.
Мегионская свита (берриас–н.валанжин) подразделяется на пять пачек.
Пачка 1 (подачимовская) сложена темно-серыми тонкоотмученными тонкослоистыми аргиллитами.
Пачка 2 (ачимовская) образована светло-серыми часто известковистыми хорошо отсортированными песчаниками с градационной слоистостью, с многочисленными прослоями темно-серых аргиллитов. В составе пачки по разным классификациям выделяются либо продуктивные пласты АЧ1-3, либо продуктивные пласты БВ16-17, БВ18-19, БВ20-21, БВ22. К ачимовской пачке в разных районах относятся разновозрастные тела песчаников, входящие в состав нижних частей клиноформ, последовательно заполнявших бассейн седиментации.
Пачка 3 образована в основном темно-серыми алевритовыми аргиллитами с единичными прослоями алевролитов и песчаников линзовидной формы.
Пачка 4 образована мощными пластами светло-серых мелкозернистых песчаников, разделенными глинистыми перемычками. В составе пачки выделяются продуктивные пласты БВ8, БВ9, БВ10, БВ11.
Пачка 5 (самотлорская) образована темно-серыми алевритовыми аргиллитами с немногочисленными прослоями песчаников.
Общая толщина свиты 396-430 м.
Ванденская свита (н.валанжин–баррем) состоит из двух подсвит.
Нижняя подсвита (н.валанжин) представлена серыми и зеленовато-серыми песчаниками и алевролитами, переслаивающимися с серо-зелеными и темно-серыми аргиллитами. В составе подсвиты выделяются продуктивные пласты БВ0-7.
Верхняя подсвита (н.валанжин–баррем) представлена песчаниками и алевролитами серыми и зеленовато-серыми, чередующимися с серо-зелеными и темно-серыми аргиллитами. Характерна крайняя латеральная изменчивость, присутствие растительного детрита, реже ризолитов. В составе подсвиты выделяются продуктивные пласты АВ2-8 .
Общая толщина свиты 457-500 м.
Алымская свита (н.апт) подразделяется на две подсвиты.
Нижняя подсвита образована светло-серыми мелкозернистыми песчаниками с многочисленными прослоями аргиллитов и глинистых алевролитов. В составе подсвиты выделяется продуктивный пласт АВ1.
Верхняя подсвита представлена аргиллитами темно-серыми с частыми тонкими прослоями светло-серого алевролита.
Общая толщина свиты 21-34 м.
Покурский надгоризонт
По принятому фациальному районированию (Омско-Ларьякский район) на изучаемой территории в составе покурского надгоризонта выделяется покурская свита.
Покурская свита (апт–сеноман) сложена песками, песчаниками и алевролитами буровато- и зеленовато-серыми, иногда известковистыми, с разнообразными типами слоистости, остатками корневых систем, растительным детритом, с пластами серых и темно-серых аргиллитов и глин, количество и мощность которых уменьшается в верхней части разреза. В глинистых разностях редко встречаются ядра двустворок, биотурбированные прослои. В пределах покурской свиты перспективными на залежи углеводородов являются песчаные пласты группы ПК.
Толщина свиты 722-753 м.
Дербышинский надгоризонт
По принятому фациальному районированию (Березово-Вартовский район) на изучаемой территории в составе дербышинского надгоризонта выделяются кузнецовская, березовская, ганькинская свиты.
Кузнецовскаясвита (турон) сложена темно-серыми глинами и алевролитами, прослоями известковистыми. К подошве кузнецовской свиты приурочен опорный отражающий горизонт Г. Толщина 9-23 м.
Березовскаясвита (конъяк–кампан) подразделяется на две подсвиты. Нижняя подсвита представлена опоками серыми и голубовато-серыми, глинами темно-серыми и черными, прослоями опоковидными. Верхняя подсвита сложена серыми, зеленовато-серыми и темно-серыми глинами в редких прослоях опоковидными, с прослоями опок. К кровле березовской свиты приурочен опорный отражающий горизонт С. Общая толщина свиты 140-170 м.
Ганькинскаясвита (маастрих–датский) образована глинами известковистыми, серыми и светло-серыми с зеленоватым оттенком. Отмечены прослои глауконитовых алевролитов и конкреции сидерита. Толщина свиты около 143-169 м.
Кайнозойская группа
Палеогеновая система
Палеогеновая система в изучаемом районе подразделяется на талицкую, люлинворскую, тавдинскую, атлымскую, новомихайловскую, туртаскую свиты.
Талицкаясвита (палеоцен) представлена темно-серыми алевритовыми глинами с тонкими линзами алевритов. В кровле залегает десятиметровая пачка тонкоотмученных глин, характеризующихся пониженным сопротивлением и аномально низкой скоростью распространения сейсмических волн – к ней приурочен опорный отражающий горизонт Э. Толщина свиты 56-83 м.
Люлинворскаясвита (эоцен) сложена зеленовато-серыми алевритовыми глинами с частыми прослоями песчаников, алевролитов, известковистых глин. В нижней части свиты отмечены прослои опок. Толщина свиты 143-171 м.
Тавдинскаясвита (в.эоцен–н.олигоцен) образована глинами зеленовато-серыми и желтовато-зелеными с прослоями белых кварцевых алевритов и тонкозернистых песков. Встречаются прослойки бурых углей. Толщина свиты около 100-120 м.
Атлымскаясвита (н.олигоцен) представлена преимущественно кварцевыми песками с редкими тонкими прослоями глин. Толщина свиты около 20 м.
Новомихайловскаясвита (ср.олигоцен) образована переслаиванием буровато-серых и коричневых глин, алевритов с прослоями бурых углей и рыхлых песков. Толщина свиты около 100 м.
Туртаскаясвита (в.олигоцен) представлена монотонным чередованием алевритов и глин с ленточным типом слоистости. Толщина свиты изменяется от 0 м до 50 м.
Четвертичная система
Четвертичные отложения с размывом залегают на подстилающих породах и представлены сложным чередованием глин, суглинков, супесей, песков и гравия мощностью 64-80 м.
Тектоника
В южной части Варьеганского мегавала выделяются три структурно-тектонических этажа:
геосинклинальный складчатый фундамент рифей-палеозойского возраста, изверженно-метаморфические породы которого сильно дислоцированы, прорваны многочисленными интрузиями разного состава и возраста, разбиты на блоки, осложненные многочисленными тектоническими нарушениями различной амплитуды. Большая часть крупных по размерам антиклинальных структур осадочного чехла в Широтном Приобье Западной Сибири с тем или иным приближением повторяет выступы фундамента;
промежуточный структурный этаж связан с позднепалеозойским-раннетриасовым рифтингом (параплатформенный этап в эволюции плиты) и развит во внутриплатформенных впадинах;
верхний структурный этаж в осадочном чехле, формирование которого проходило в мезо-канозойский платформенный период устойчивого погружения фундамента.
Тектонической особенностью исследуемого района является его расположение в южной части Варьеганского мегавала - области молодой тектоники (Рисунок 3). Варьеганский мегавал входит в систему Варьеганско-Пурпейской антиклинальной зоны линейных структур и имеет меридиональное простирание. Он ограничен с запада Пякупурским, с севера – Ампутинским, с востока – Тюменским мегапрогибами. Размеры Варьеганского мегавала 80´20 км. Варьеганский мегавал осложнен положительными структурами II и Ш порядка: Северо-Варьеганским, Варьеганским, Ван-Еганским, Ай-Еганским куполовидными поднятиями. В.Лысянский, В.В.Кузнецов, С.В.Копанева и др. (1999), систематизировавшие сведения об особенностях тектонического строения рассматриваемой территории, отмечают, что по юрским отложениям Ван-Еганское поднятие осложнено тремя небольшими куполами, два из которых северный и южный – в сеноманских отложениях не выделяются. В целом тектоника пликативных структурных форм в районе деятельности ООО СП «Ваньеганнефть» характеризуются типичным для Широтного Приобья унаследованным и конседиментационным характером развития, при переходе от юрских отложений к сеноманским основные черты строения структур сохраняются, однако несколько увеличивается их площадь и уменьшается амплитуда.

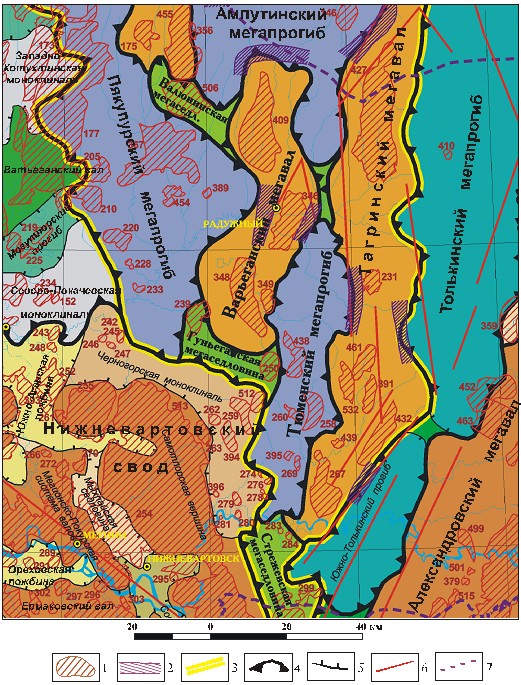

Рисунок 3. - Выкопировка из тектонической карты центральной части Западно-Сибирской плиты.
По структурному плану фундамента рассматриваемый район приходится на Агапский инверсионный антиклинорий, разбитый глубинными разломами различной амплитуды на несколько отдельных блоков. Один из таких разломов трассируется между Ван-Еганским и Ай-Еганским месторождениями, и по имеющимся сейсмическим данным, прослеживается и в нижней части осадочного чехла вдоль восточного борта Ван-Еганского поднятия (Лысянский и др., 1999).
На структурном плане по отражающему горизонту «А», условно стратифицируемому с поверхностью доюрского основания, выделяется вытянутая валообразная приподнятая зона субмеридионального простирания, соответствующая собственно Ван-Еганскому локальному поднятию в отложениях осадочного чехла. Многочисленные локальные поднятия и впадины отражают сложную морфологию эрозионной поверхности доюрского основания. Кроме того, поднятие разбито на ряд блоков серией дизъюнктивных нарушений преимущественно северо-северо-западного простирания. В свою очередь, каждый блок разбит более мелкими нарушениями разной направленности. В пределах Ван-Еганского блока фундамента наблюдаются две основных зоны развития тектонических нарушений – в центральной его части (р-н скв. № 150Р, не вскрывшей фундамент) и в северной его части. Восточное Ван-Еганского блока фундамента по отражающему горизонту А выделяется другой блок, более изометричный по форме и отвечающий Ай-Еганскому поднятию в отложениях осадочного чехла.
Между Ван-Еганским и Ай-Еганским блоками фундамента по сейсмическим данным локализуется небольшое поднятие, оконтуриваемое сейсмоизогипсой -3110 м и имеющее амплитуду, близкую к 50 метрам. Западный склон этого поднятия, получившего название «Палеозойского», осложнен тектоническим нарушением относительно небольшой (не более 25 м) амплитуды. В северной части месторождения по отражающему горизонту А выделяются две поднятые зоны, одной из которых отвечает Северное локальное поднятие (осложняющее северную периклиналь Ван-Еганского поднятия) в отложениях осадочного чехла. Другая расположена восточное, в районе разведочной скважины № 138Р (не вскрывшей фундамент).
Оба поднятия разбиты серией малоамплитудных тектонических нарушений субмеридионального и субширотного простирания.
По отражающему горизонту «Б» (стратифицируемому с кровлей баженовской свиты верхней юры) структурный план в общих чертах повторяет основные особенности доюрского фундамента, в то же время характеризуясь более сглаженными, плавными формами рельефа (Лысянский и др., 1999). По этому горизонту, например, Палеозойское локальное поднятие превращается в структурный выступ, осложняющий западный склон более крупного Ай-Еганского поднятия.
По отражающему горизонту «Б» Ван-Еганская структура представляет собой валообразную брахиантиклинальную складку меридионального простирания с более крутым восточным склоном, вдоль которого выделяется тектоническое нарушение. Размеры в контуре замыкающей изогипсы -2525м равны 20,5´4 км, амплитуда 75м. По отражающему горизонту «Г» в контуре замкнутой изогипсы -900 м размеры поднятия 30´8,0 км, амплитуда 80 м. Таким образом, по всем горизонтам юры и мела Ван-Еганское поднятие вырисовывается в современном плане очень рельефно с сохранением большой амплитуды от верхнеюрских до сеноманских отложений включительно. Основной прирост амплитуды Ван-Еганское поднятие испытало в течение палеогена и неогена.
Нефтегазоносность
На Ай-Еганском месторождении промышленно нефтеносны пласты БВ93 мегионской свиты нижнего мела, ЮВ11 и ЮВ12 васюганской свиты верхней юры. Из отложений пласта БВ16-17 ачимовской пачки мегионской свиты получен приток газа с конденсатом и непереливающие притоки нефти.
В 2001 году на Ай-Еганском месторождении в скважинах 375 и 702 были опробованы пласты БВ20-21 и БВ22, в которых получены промышленные притоки нефти. По полученным данным, а также по материалам ГИС транзитных скважин проведено моделирование залежей пластов БВ18-19, БВ20-21, БВ22, и выполнен подсчет запасов нефти по категориям С1 и С2.
Запасы позалежам пластов БВ18-19, БВ20-21 и БВ22 впервые включены в отчетный баланс по состоянию на 01.01.2002 года.
Залежь пласта БВ93 по типу пластово-сводовая с обширной водонефтяной зоной. Размеры ее составляют 5.0×1.2 км, высота - 18 м. Пласт сложен частым переслаиванием глинистых песчаников с непроницаемыми разностями пород. Для разреза пласта характерно полное или частичное фациальное замещение пелитовыми разностями, что вызывает резкие колебания значений его эффективной мощности по площади. Количество прослоев коллектора колеблется от 1 до 10, местами наблюдаются локальные участки литолого-фациального замещения песчаников. Коллекторские свойства пласта БВ93 по керну изучены слабо – всего по 22 образцам. По комплексу ГИС и результатам испытания ВНК по пласту БВ93 принят на абс. отметке –2290 м.
Ачимовская толща включает в себя пласты: БВ16-17, БВ18-19, БВ20-21, БВ22.
Пласт БВ16-17 содержит четыре залежи: одну нефтегазоконденсатную и три нефтяные. Нефтегазоконденсатная залежь расположена в районе скважины 272Р, при испытании которой получен приток газа с конденсатом. В контуре газоконденсатной шапки пласта БВ16-17 находится три скважины, из них опробована только скв. 272Р. Притоки нефти получены в скважинах №№ 423, 554, 556. ГНК принят на абс. отметке – 2402.0 м по подошве продуктивных коллекторов в скважине № 272Р.
Нефтяные залежи приурочены к локальным линзам песчаника, расположенным в районе скважин 278Р, 279Р и 281Р в юго-восточной части месторождения. Коллекторские свойства пласта БВ16-17 по керну изучены недостаточно. Исследовано 34 образца. Проведенные исследования проб нефти позволили уточнить такие свойства как плотность нефти, объемный коэффициент и газовый фактор (табл. 1.1). По результатам физико-химических исследований плотность нефти равна 0.833 т/м3, объемный коэффициент – 1.68, газовый фактор – 187 м3/т.
Залежь пласта БВ18-19 по типу пластово-сводовая. Ее размеры составляют 5×1.5 км. Пласт залегает на глубине -2430 м.
Пласт развит на всей территории месторождения за исключением юго-восточной его части, где замещается непроницаемыми породами. Эффективная мощность пласта изменяется в пределах от 1.5 до 20.8 м в среднем составляя 6-7 м. Пласт БВ18-19 не опробован и его продуктивность определена по данным ГИС. ВНК принят на отметке -2462 м.
Залежь пласта БВ20-21 по типу пластовая сводовая. Пласт БВ20-21 залегает на 15-30 м выше пласта БВ22 и отделен от него надежным глинистым разделом. Продуктивность пласта БВ20-21 доказана скв. 375, где в колонне получен приток нефти дебитом 11.6 м3/сут.
Если общая толщина пласта составляет 10 - 20 м, то ее эффективная составляющая колеблется в пределах 3 - 14 м.
Только в северной части структуры, в районе скв. 522 и 614 эффективная мощность пласта увеличивается до 17-19 м, при этом, толщина отдельных пропластков не превышает одного - трех метров, а их количество меняется от трех до шести.
ВНК принят на отметке -2462 м.
Залежь пласта БВ22 литологически экранированная, имеет линзовидное строение. В подошвенной части пласт полностью замещен глинами. Связь с законтурной областью незначительная.
Размеры залежи составляют 5×1.5 км, высота 15 м.
В пласте выделяется от двух до пяти песчаных прослоев, эффективная толщина которых редко превышает 5 метров
Размеры залежи и положение контуров нефтеносности определены по ГИС с достаточной степенью условности, отметка ВНК -2535 м.
Пласт испытан в двух скважинах №№ 702, 271. Скважина 702 испытана в интервале глубин -2633 – -2636 м, -2637 – -2644 м и -2646 – -2590 м, получен приток безводной нефти дебитом 11 м3/сут. В скважине № 271 в интервале перфорации -2572 – -2590 м при испытании получен приток воды.
Проведение исследований проб нефти по пласту БВ22 показали, что плотность нефти – 834 кг/м3, объемный коэффициент – 1.581, газовый фактор – 174 м3/т, т.е. близки свойствам нефти пласта БВ16-17.
Подсчетный план объекта БВ22 представлен в Приложении 1, карта эффективных нефтенасыщенных толщин в Приложении 2.
В разрезе горизонта ЮВ1 на Ай-Еганской площади уверенно прослеживается во всех скважинах глинистый прослой мощностью от 4 до 8-10 м, что позволяет разделить горизонт на два самостоятельных пласта ЮВ11 и ЮВ12, внутри которых выделяются несколько локальных непроницаемых прослоев. Кроме того, в пределах пласта ЮВ12 выделяются два пропластка ЮВ12а и ЮВ12б, разделенных непроницаемым прослоем. Помимо этих двух пластов, в отдельных скважинах выделяется пласт ЮВ13, плохо выдержанный по площади, часто замещающийся непроницаемыми разностями и по данным ГИС непродуктивный.
Испытание скважин на Ай-Еганском месторождении показало, что фактически ВНК в обоих пластах по большинству скважин общий. ВНК принят субгоризонтальным, единым по обоим пластам ЮВ11 и ЮВ12, на абс. отметке -2600±4 м.
Залежь горизонта ЮВ1 по типу пластовая сводовая, размеры ее составляют 7.8×3.8 км, высота - 80 м.
Залежь вскрыта 170 скважинами, в том числе 11 разведочными. В изменении эффективных нефтенасыщенных толщин горизонта ЮВ1 наблюдается некоторая закономерность. Это хорошо видно по пласту ЮВ11, где максимальная эффективная нефтенасыщенная мощность коллекторов прослеживается в меридиональном направлении с небольшим смещением к восточному склону от центра залежи. Максимальная нефтенасыщенная толщина коллекторов данной зоны достигает 14.2 м в скв. 396, 12.6 м и 12.4 м в скв. 542 и 408 соответственно, постепенно уменьшаясь к краевым частям залежи. Кроме того, относительное увеличение мощности нефтенасыщенных песчаников наблюдается в районе структурного выступа в разрезах скв. 606 (8.0 м), скв. 373 (8.8 м), скв. 393 (8.8 м). Среднее значение эффективной нефтенасыщенной мощности пласта составляет 6.2 м.
Пласт ЮВ12 разделен непроницаемым прослоем на два пропластка практически по всей площади залежи. В изменении эффективных нефтенасыщенных толщин по пропласткам ЮВ12а и ЮВ12б четких закономерностей не установлено, для них характерны в общем стабильные значения. По пропластку ЮВ12а значения нефтенасыщенной мощности варьируют в пределах от 1.8 м (скв. 335) до 6.7 м (скв. 437), в среднем составляя 4.7 м. Для пропластка ЮВ12б характерны небольшие мощности нефтенасыщенных коллекторов от 0.5 м (скв. 611) до 4.2 м (скв. 562) при среднем значении 1.9 м. На некоторых участках наблюдается полное замещение коллекторов непроницаемыми породами. Пласт ЮВ1 по керновым исследованиям и физико-химическим свойствам флюидов изучен в достаточном объеме.
По результатам геофизических исследований скважин выявлено, что нефтеносен также пласт БВ18-19.
Таким образом, в результате доразведочных работ выявлены новые залежи нефти в пластах БВ18-19, БВ20-21 и БВ22, уточнено геологическое строение пластов БВ93 и БВ16-17. Согласно проведенным исследованиям установлено, что объем запасов по этим пластам должен быть уточнен.
Источник: Отчет о научно-исследовательской работе «ОЦЕНКА РЕСУРСОВ КАТЕГОРИИ С2 ПЛАСТА БВ22 (ачимовские отложения) АЙ-ЕГАНСКОГО МЕСТОРОЖДЕНИЯ». Договор № 29-99. 2003
