Класс Месторождения: Крупное
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Добыча
Год открытия: 2001
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 20.97 км²
Динью-Савиноборское нефтяное месторождение
Динью-Савиноборское нефтяное месторождение находится на территории Вуктыльского района Республики Коми в 28 км на северо-запад от пос. Дутово.
Месторождение открыто поисково-разведочными работами в 2001 г. Первой поисковой скважиной 1 установлена промышленная нефтеносность терригенных отложений яранского горизонта верхнего девона. По состоянию на 01.01.2002 г. институтом "Севернипигаз" был произведен оперативный подсчет запасов залежи нефти по пласту I-В (В-3). Начальные запасы УВ были утверждены ЦКЗ РФ (протокол №454(м)-2001 от 25.09.01г.) и впервые учтены Государственным балансом полезных ископаемых в следующих количествах (геологические/извлекаемые): запасы нефти категории С1 – 3572/1636тыс.т, С2 – 6264/2869 тыс.т., извлекаемые запасы растворенного в нефти газа категории С1 – 173 млн.м3 и С2 – 303 млн.м3.
От районного центра (г. Вуктыл) месторождение удалено на 52 км в западном направлении, от пос. Нижний Одес - на 68 км.

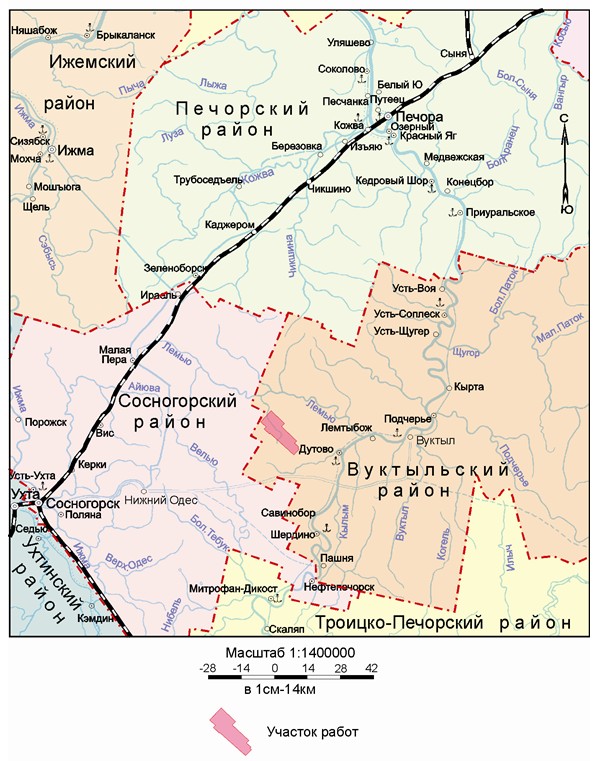

Рис.1. Обзорная карта
Доставка оборудования и материалов осуществляется из пос. Нижний Одес, связь с которым осуществляется по грунтовым и шоссейным дорогам круглогодичного действия. Поселок Нижний Одес связан асфальтовой автодорогой с городами Ухта и Сосногорск. В 8 км от месторождения проходит действующий нефтепровод, связывающий Восточно-Савиноборское, Северо - Савиноборское и другие месторождения с магистральным нефтепроводом.
В непосредственной близости к западу, юго-западу от Динью-Савиноборского месторождения расположены Северо-Савиноборское (в 8 км), Савиноборское (в 18 км), Восточно-Савиноборское (в 30 км) нефтяные месторождения, находящиеся в разработке.
Стратиграфия
Литолого-стратиграфическая характеристика разреза и продуктивных горизонтов Динью-Савиноборского месторождения приводится по результатам послойного изучения керна и данных промыслово-геофизических исследований скважин.
Вскрытый разрез осадочного чехла представлен палеозойскими, мезозойскими отложениями, перекрытыми четвертичными осадками. Максимальная толщина разреза вскрыта в поисковой скважине 1 и составляет 3070 м (S2).
Протерозойская группа - PR
Породы фундамента вскрыты на глубине 4040 м южнее исследуемого района в скважине 1- Сев.Савинобор и литологически представлены интрузивными породами - диоритами и кварцсодержащими роговообманковыми гранодиоритами, обогащенными магнетитом.
Палеозойская группа - Рz
Палеозойские отложения на территории Ижма-Печорской впадины слагают нижнюю часть осадочного чехла, и включают в себя отложения ордовикской, силурийской, девонской, каменноугольной и пермской систем.
Ордовикская система – О
Ордовикские образования вскрыты скважиной 1- Сев.Савинобор и представлены (снизу вверх) красноцветной терригенно-карбонатной пачкой, серо-цветной доломитовой толщей и пестроцветной терригенно-сульфатно-карбонатной пачкой.
Толщина отложений составляет 370 м.
Силурийская система – S
Силурийская система представлена нижним и верхним отделами. Нижнесилурийские отложения, в объема лландоверийского яруса, сложены преимущественно вторичными доломитами. Верхнесилурийские отложения, в объеме лудловского и пржидольского ярусов, согласно залегают на нижнесилурийских и представлены известняками и доломитами с прослоями мергелей и аргиллитов.
Разрез силурийских отложений в объеме верхнего отдела (гребенский горизонт – S2gr) вскрыт в скважине 1 частично и представлен известняками серыми, скрыто-тонкокристаллическими, неравномерно глинистыми, с комковатой текстурой.
Толщина отложений составляет 685 м (скв.1 Сев.Савинобор).
Девонская система – D
Отложения девонской системы со стратиграфическим несогласием залегают на отложениях верхнего силура. Весь разрез пройден скважиной 1 и представлен в объеме среднего, верхнего отделов. Толщина девонской системы в скважине 1 составляет 1840 м.
Средний отдел - D2
Среднедевонские отложения представлены в объеме эйфельского и живетского ярусов. Толщина среднего отдела составляет 490 м (скв.1).
Эйфельский ярус – D2ef
Эйфельский ярус представлен в объеме койвенского, бийского, кедровского, омринского и колвинского горизонтов. Толщина яруса составляет 256 м.
Отложения койвенского горизонта (D2kv) в объеме III пласта представлены песчаниками коричневато-серыми, мелко-тонкозернистыми, кварцевыми, хорошо сортированными, плотными, с прослоями аргиллитов слабо известковистых, трещиноватых (скв.1). Толщина горизонта составляет 43 м.
Отложения нерасчлененной толщи бийского и кедровского горизонтов (D2bs+kd) представлены карбонатными пластами IIб и IIk и межпластовыми глинами темно-серыми, буроватыми, крепкими, слоистыми, с прослоями алевролитов серых, глинистых (скв. 1). Толщина отложений составляет 73 м.
Разрез омринского и колвинского горизонтов (D2om+kl) представлен терригенными отложениями. В толще колвинского горизонта выделен песчаный пласт Iв0 толщиной 35 м, омринского горизонта - пласт IIа толщиной 105 м, среди которых встречаются прослои глинистых песчаников, аргиллитов и алевролитов светло-серых, неяснослоистых, известняков глинистых.
Живетский ярус – D2zv
Отложения живетского яруса в объеме старооскольского надгоризонта (D2st) представлены в объеме "основной толщи", сложенной песчаниками сероцветными, кварцевыми, мелко-среднезернистыми, плотными, крепкими, трещиноватыми со слабым запахом УВ и с прослоями алевролитов темно-серых, глинистых и аргиллитов темно-серых, слоистых (скв. 1). К кровле песчаников старооскольского надгоризонта приурочен отражающий горизонт III2-3(D2-3).
Толщина яруса составляет 234 м.
Верхний отдел - D3
Верхнедевонские отложения представлены в объеме франского и фаменского ярусов.
Толщина пород верхнего отдела составляет 2426 м.
Франский ярус –D3f
В составе франского яруса выделяются нижний, средний и верхний подъярусы. Общая толщина разреза составляет 1334 м.
Нижнефранский подъярус – D3f1
Нижнефранский подъярус выделен в объеме яранского, джьерского и тиманского горизонтов толщиной 165 м.
Яранский горизонт - D3jar
Разрез яранского горизонта представлен в объеме пачки (пласта) I-В, которую слагают песчаные пласты (снизу вверх) В-1, В-2, В-3, В-4 и межпластовые глины (граф. прил. 4-7, 28-32).
На Динью-Савиноборском месторождении промышленная нефтеносность связана с пластами В-2, В-3 и В-4.
В полном объеме пласт В-2 вскрыт только скважинами 1, 10, 16, 32, 49 и 56. Скважинами 11, 17, 18, 29 (ствол 2), 48, 52, 53 и 55 вскрыта только верхняя его часть. Общая толщина пласта В-2 составляет 26.0-31.2 м.
Наиболее мощным, выдержанным по площади и разрезу, является пласт В-3. Разрез вскрыт всеми скважинами на юго-восточном и центральном участках структуры. Скважинами 21, 22, 29 (ствол 1) 31, 33, 50, 51 и 54 вскрыта только кровля пласта В-3. Проницаемые песчаники пласта выдержаны по площади и разрезу. Общая толщина пласта изменяется от 7.8 до 21.0 м.
Пласт В-4 вскрыт всеми скважинами, толщина которого изменяется от 4.3 до 8.7 м.
Песчаники от светло-серых, темно-серых до бежево- и коричневато-серых, кварцевые (90-97 %), тонко-мелкозернистые и среднезернистые, хорошо сортированные (размеры обломков 0.06-0.48 мм), неравномерно известковистые, от слабо глинистых до глинистых, участками пористые, с кавернами, заполненными глиной, с разнонаправленными открытыми и залеченными глинистым материалом или твердым битумом трещинами, массивные, крепкие, плотные, горизонтально- и косослоистые, неоднородно нефтенасыщенные, участками переходящие в алевритовые разности. Цемент глинисто-хлоритовый и хлорит-гидрослюдистый порового и порово-базального типа, реже карбонатный (кальцитовый) порового типа.
Алевролиты светло-серые с зеленоватым оттенком, участками глинистые, неизвестковистые, с тонкой горизонтальной слоистостью, с включениями пирита, обугленного детрита и выпотами нефти. Порода средней крепости, толсто-среднеплитчатая с многочисленными поверхностями скольжения.
Аргиллиты от светло- до темно-серых, зеленоватые, прослоями красно-коричневые, неизвестковистые, слабо алевритистые, тонкоотмученные, крепкие, плотные, с редкими растительными остатками, пиритизированные, плитчатые, иногда с выпотами нефти по трещинам.
К кровле песчаников яранского горизонта приурочен отражающий горизонт IIIf1 (D3f1).
Толщина отложений яранского горизонта составляет 84 м.
Джъерский горизонт - D3dzr
В основании горизонта залегает глинистая пачка толщиной 25 м, представленная аргиллитами с прослоями глинистых алевролитов, являющаяся флюидоупором для нижезалегающей залежи пласта В-4.
Выше по разрезу в глинисто-алевритовой толще по данным каротажа в скважинах прослеживаются два песчаных пласта 1a и 1б (сверху вниз). Толщина пласта 1a составляет 5.4-6.6 м, пласта 1б – 2.5-5.8 м (граф. прил. 4-7, 28-32).
Песчаники светло-серые и коричневато-серые, с зеленоватым оттенком, мелко- тонкозернистые, плотные, с горизонтальной слоистостью, тонкоплитчатые, участками пористые и трещиноватые, иногда с углефицированными растительными остатками и включениями пирита, участками нефтенасыщенные.
Алевролиты серые, темно-серые, зеленоватые, плотные, трещиноватые, иногда с выпотами и пленками нефти.
Аргиллиты серые, зеленовато- и темно-серые, иногда с буроватым оттенком, хрупкие, слабо известковистые, тонкоотмученные, слабо алевритистые, с присыпками слюды по напластованию и остатками углефицированной ткани, отпечатками фауны и с маломощными прослоями мелкокристаллического известняка.
При выдержанности строения пластов 1a и 1б в целом, для них характерна гранулометрическая изменчивость по латерали. Проницаемые песчаники пластов 1б и 1а имеют ограниченное распространение и установлены только в пределах юго-восточного участка (граф. прил. 8, 12). Наиболее крупнозернистые пористые и проницаемые разности образуют узкие единичные протяженные рукава. Проницаемые песчаники пласта 1б установлены в скважинах 1, 10, 11, 12, 14, 15, 33, 49, 50, 52, 53, 54, 55 и 56, пласта 1а – в скважинах 14, 15, 17, 52, 54, 55. В остальных скважинах песчаники замещены на плотные глинистые разности. Ширина полос составляет 0.45-0.6 км.
Морфология песчаных тел, особенности их распространения обусловлены, вероятно, влиянием подводных потоков в прибрежно-морских условиях накопления толщ. Сносящийся грубообломочный материал, являющийся источником накопления пористых песчаников, формировал песчаные тела, своими очертаниями повторяющие границы палеопроток.
Толщина отложений составляет 38-40 м.
Тиманский горизонт - D3tm
Разрез тиманского горизонта керновым материалом не освещен, и характеристика пород приводится по изученным образцам керна на соседних площадях.
Отложения представлены преимущественно глинистыми осадками. Вверх по разрезу увеличивается карбонатность пород, появляются прослои глинистых известняков и мергелей. Аргиллиты темно-серые, тонколистоватые, алевролиты чередуются маломощными прослоями песчаников серых, кварцевых, мелкозернистых.
Толщина тиманского горизонта составляет 33-41 м.
Среднефранский подъярус - D3f2
Среднефранский подъярус представлен в объеме саргаевского и доманикового горизонтов. Толщина подъяруса составляет 48-62 м.
Саргаевский горизонт - D3sr
Саргаевский горизонт представлен глинисто-карбонатными породами.
Известняки темно-серые, глинистые, с прослоями аргиллитов неравномерно известковистых. Толщина горизонта 7-11 м.
Доманиковый горизонт - D3dm
Доманиковый горизонт представлен депрессионными доманикоидными отложениями, формировавшимися в условиях некомпенсированной впадины: темноцветными, тонкослоистыми, битуминозными известняками, иногда коричневато-серыми, тонкозернистыми, пиритизированными, трещиноватыми, чередующимися с кремнеизвестняками и мергелями.
Формирование осадков этого типа происходило в условиях относительно глубоководной морской впадины. По промыслово-геофизической характеристике эти отложения выделяются как высокоомная толща, суммарная толщина которой составляет 39-53 м.
К подошве доманикового горизонта приурочен отражающий горизонт IIId (D3dm).
Верхнефранский подъярус– D3f3
Верхнефранский подъярус выделен в объеме нерасчлененных ветласянского+ сирачойского + евлановского + ливенского горизонтов.
Отложения сирачойского + евлановского + ливенского горизонтов представлены породами доманикоидного типа: битуминозными темно-серыми, почти черными известняками с редкими прослоями глинистых пород. Глинистые породы, разделяющие доманиковый и сирачойский горизонты, относятся к ветласянскому горизонту.
Толщина подъяруса составляет 13-19 м.
Фаменский ярус - D3fm
В составе фаменского яруса присутствуют нижний и средний подъярусы. Толщина яруса составляет 1092-1208 м.
Нижнефаменский подъярус – D3fm1
Нижнефаменский подъярус выделяется в объеме волгоградского (D3vlq), задонского (D3zd) и елецкого (D3el) горизонтов.
Нижняя часть разреза сложена мергелями серыми, зеленовато-серыми, тонкоплитчатыми, прослоями переходящими в глинистые, тонкокристаллические известняки и аргиллиты слюдистые, пиритизированные. Выше выделяется пачка известняков доманикoвoгo oбликa, соответствующая савиноборской свите (пласт Фо) толщиной от 20 до 30 м, которую перекрывает мощная глинистo-мeргeлистaя пaчкa "Г", представленная мергелями с прослоями и отдельными пачками глин, толщиной 210 м. К кровле пласта Фо приурочен отражающий горизонт IIIfm1 (D3fm1).
Далее, вверх по разрезу залегает тoлщa, разрез которой чeрeдуют пaчки прoницaeмыx oблoмoчныx извeстнякoв серых, светло-серых, мелкокристаллических (соотвeтствующиx снизу ввeрx плaстaм Ф1, Ф2, Ф3, Ф4) и мeжплaстoвыx пачек, представленных глинистыми известняками, мергелями темно-серо-зелеными, комковатыми, с отдельными прослоями глин. Толщина пластов составляет 16-38 м.
Толщина нижнефаменского подъяруса составляет 877-957 м.
Средне- верхнефаменский подъярусы– D3fm2+3
В составе средне- верхнефаменского подъярусов выделяются усть-пeчoрский горизонт и джебольский надгоризонт.
Разрез слагают пласт Ф5, представленный пористыми доломитами и доломитизированными известняками, и пласт Ф6, сложенный чередованием пористых известняков и доломитов с редкими прослоями глин.
Известняки серые, темно-серые (до черных), мелкокристаллические, неравномерно доломитизированные, крепкие, плотные, массивные, слоистые, участками окремненные, нефтенасыщенные, пиритизированные и кальцитизированные по разноориентированным трещинам. Доломиты голубовато-серые и зеленовато-серые, мелкокристаллические, плотные, крепкие с выпотами нефти по трещинам.
Керновым материалом освещена верхняя часть разреза (пласт Ф6) в скважине 1. Известняки светло-серые, серые, темно-серые (до коричневых), неравномерно глинистые, от пелитоморфных до разнозернистых и брекчевидных, неравномерно слоистые. Породы неравномерно перекристаллизованные и частично выщелоченные, пиритизированные, плотные, пористые, кавернозные и трещиноватые, нефтенасыщенные, с прослоями серых глинистых известняков, мергелей темно-серых, известковистых аргиллитов.
Толщина подъярусов составляет 118-144 м.
Каменноугольная система - С
Каменноугольные отложения со стратиграфическим несогласием залегают на отложениях фаменского яруса и представлены в объеме нижнего и среднего отделов. Толщина каменноугольной системы составляет 118-146 м.
Нижний отдел – С1
Отложения нижнего отдела выделены в объеме турнейского, визейского и серпуховского ярусов. Толщина нижнего отдела составляет 96-139 м.
Турнейский ярус – С1t
Литологически толща представлена известняками серыми, от светлых, бежевых оттенков, до темно-серых и черных, скрыто-тонкозернистыми, слабо перекристаллизованными, пятнисто доломитизированными и неравномерно выщелоченными, со стилолитовыми швами, кавернами и трещинами, заполненными глинистым материалом, пиритизированными, с маломощными прослоями глинистых известняков, аргиллитов голубовато-серых, серых, неравномерно известковистых и мергелей серо-зеленых.
К подошве турнейского яруса приурочен отражающий горизонт II (C-D).
Толщина отложений составляет 29-44 м.
Визейский ярус – С1v
Визейский ярус выделен в объеме окского надгоризонта. Толща сложена известняками и доломитами от светло- до темно-серых, органогенно-детритовыми, органогенно-обломочными, разнозернистыми, неравномерно глинистыми и доломитизированными.
Толщина визейского яруса составляет 38-52 м.
Серпуховский ярус – С1s
Отложения яруса представлены известняками и доломитами с прослоями глин аргиллитоподобных, с включениями ангидрита и кальцита. Известняки серые, органогенно-детритовые, неравномерно доломитизированные и глинистые. Доломиты серые с буроватым оттенком, известковистые.
Толщина серпуховского яруса составляет 16-31 м.
Средний отдел - С2
Отложения отдела представлены в объеме московского яруса и сложены известняками темно-серыми, скрытокристаллическими, трещиноватыми, с прослоями доломитизированных известняков и зеленовато-серых глин.
Толщина среднего отдела составляет 17-32 м.
Пермская система – Р
Пермские отложения несогласно залегают на нижнекаменноугольных и представлены в объеме нижнего и верхнего отделов. Толщина пермской системы составляет 668-772 м.
Нижний отдел –Р1
Нижний отдел представлен в объемеассельского+сакмарского, артинского и кунгурского ярусов. Толщина нижнего отдела составляет 92-138 м.
Ассельский + сакмарский ярусы - Р1a+s
Отложения яруса представлены известняками серыми, светло-серыми, перекристаллизованными, глинистыми, участками кавернозными, неравномерно доломитизированными.
Толщина ассельского + сакмарскогоярусов составляет 13-53 м.
Артинский ярус-Р1ar
Отложения артинского яруса представлены известняками с прослоями ангидритов и аргиллитов. Известняки серые, темно-серые, органогенно-детритовые и пелитоморфные, скрытокристаллические, глинистые, неравномерно перекристаллизованные, участками каверно-поровые, трещиноватые, со стилолитами, неравномерно нефтенасыщенные, горизонтальнослоистые, пиритизированные. Аргиллиты темно-серые, алевритистые, плитчатые, неравномерно известковистые.
Толщина яруса составляет 23-33 м.
Кунгурский ярус –Р1к
Кунгурский ярус подразделяется снизу вверх на филипповский и иреньский горизонты.
Отложения представлены известняками серыми, темно-серыми, органогенно-детритовыми, водорослевыми, слоистыми, неравномерно перекристаллизованными и доломитизированными, стилолитизированными, пористыми, кавернозными и трещиноватыми, пиритизированными, с прослоями аргиллитов серых, темно-серых, неравномерно алевритистых, известковистых, горизонтальнослоистых; алевролитов и песчаников темно-серых, мелкозернистых, известковистых и ангидритов голубовато-серых, скрытокристаллических, трещиноватых.
К кровле карбонатной пачки филипповского горизонта приурочен отражающий горизонт Ik(P1k).
Толщина отложений кунгурского яруса составляет 51-62 м.
Верхний отдел – Р2
Отдел представлен в объеме уфимского и нерасчлененных казанского + татарского ярусов. Толщина верхнего отдела составляет 556-634 м.
Уфимский ярус – P2u
Толща уфимского яруса сложена аллювиально-пролювиальными, преимущественно красноцветными, глинисто-алевритовыми отложениями с прослоями полимиктовых песчаников, реже известняков и мергелей. Песчаники серые, зеленовато-серые, глинистые. Глины аргиллитоподобные, красноцветные, известковистые.
Толщина уфимского яруса составляет 247-306 м.
Казанский+татарский ярусы – P2kz+t
Ярусы представлены неравномерным переслаиванием песчаников серых, зеленовато-серых, разнозернистых, алевролитов зеленовато- и коричневато-серых, неравномерно глинистых, глин пёстроокрашенных. Также встречаются редкие прослои известняков серых и мергелей.
Толщина отложений составляет 298-334 м.
Мезозойская группа – Mz
Мезозойские отложения залегают со стратиграфическим несогласием на породах верхнепермского возраста и представлены триасовой системой.
Триасовая система – Т
Отложениятриаса в объеме нижнего и верхнего отделов представлены переслаиванием глин, песчаников, алевролитов. Глины и алевролиты серые, зеленовато-серые, красно-бурые с железисто-карбонатными конкрециями и растительным детритом. Песчаники серые, полимиктовые, глинистые, разнозернистые.
Толщина отложений составляет 214-333 м.
Юрская система - J
Отложения юрской системы залегают со стратиграфическим несогласием на поверхности триаса и выделены в объеме нижнего и верхнего отделов. Породы представлены глинами, песчаниками с редкими прослоями алевролитов.
Толщина отложений составляет 20-74 м.
Кайнозойская группа – К
Кайнозойские отложения залегают со стратиграфическим несогласием на породах юрского возраста и представлены четвертичной системой.
Четвертичная система –Q
Отложения четвертичной системы представлены суглинками серыми, плотными, супесями и песками буроватыми, кварцевыми, разнозернистыми с примесью гравия, гальки и валунов.
Толщина отложений составляет 100-114 м.
Тектоника
Динью-Савиноборская структура находится в пределах Мичаю-Пашнинского вала Омра-Лыжской седловины – структуры первого порядка, выделяемой в юго-восточной части Ижма-Печорской синеклизы (рис. 2.). В виде валообразного тектонического элемента протяженностью до 150 км. при ширине 20-30 км. Мичаю-Пашнинский вал выделяется по отложениям фанерозоя и наиболее рельефен на уровне карбонатных отложений перми-карбона. В широтном сечении Мичаю-Пашнинский вал имеет асимметричное строение за счет более крутого и глубоко погруженного восточного крыла, которое на протяжении 15 км погружается на 1000 м в смежную Верхнепечорскую впадину Предуральского краевого прогиба.

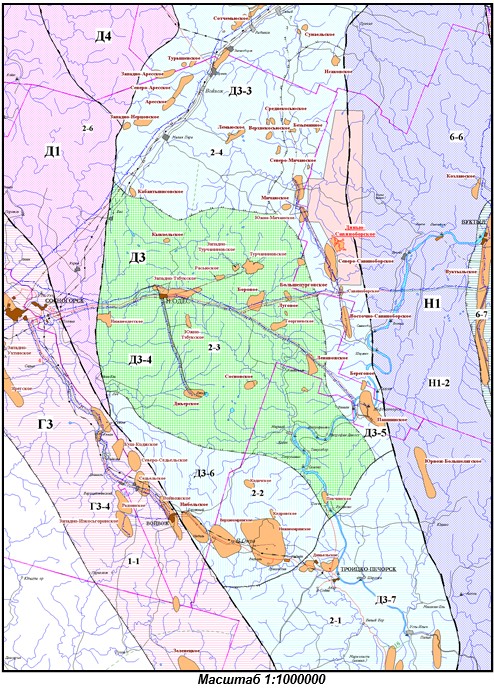

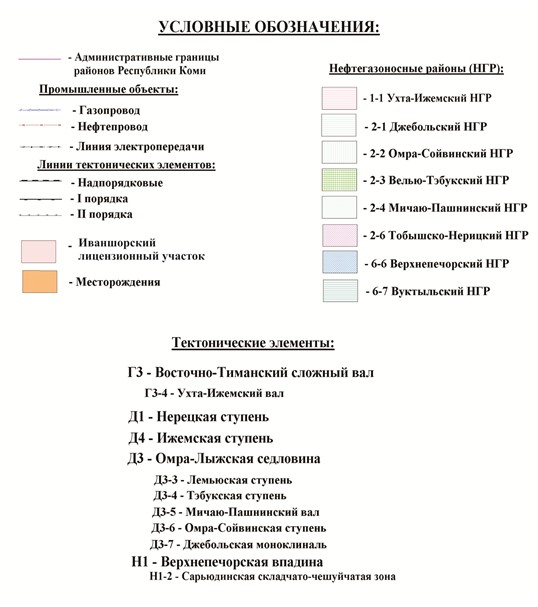

Риc. 2. Выкопировка из карты тектонического и нефтегазогеологического районирования
По отложениям верхнего протерозоя Мичаю-Пашнинскому валу соответствует Илыч-Чикшинская зона, проявляющаяся по их кровле в виде моноклинали, погружающейся на восток от 4.2 до 5.0 км, разбитой на ступени системой тектонических нарушений, часть из которых проникает в отложения фанерозоя.
Западный склон вала амплитудой до 50-70 м по реперным уровням подошвы доманика, кровли карбонатов нижней перми погружается к смежным Лемьюской и Тэбукской ступеням. С севера на юг в пределах Мичаю-Пашнинского вала расположены Исаковская, Ягшорская, Безымянная, группа Мичаюских, Северо-Савиноборская, Восточно-Савиноборская, Пашнинская и другие более мелкие антиклинальные структуры.
Вал имеет явное инверсионное происхождение, выражающееся в накоплении девонских поддоманиковых осадков толщиной свыше 600-700 м и сокращением или частичным размывом отложений карбона, нижней перми относительно смежных Ижма-Печорской и Верхнепечорской впадин. Толщина пермско-мезозойских терригенных отложений наращивается на восточном склоне Мичаю-Пашнинского вала на 1000 м и более, а сами отложения приобретают специфическую раздробленность тектоническими нарушениями, вероятно, гравитационно-оползневого характера, чаще всего не проникающими в подстилающее карбонатное ложе.
Омра-Лыжская седловина представляет крупную (50 х 70 км) меридионально вытянутую структуру. На востоке она граничит с Верхнепечорской впадиной Предуральского краевого прогиба. По структурной поверхности додоманиковых отложений с юга на север в пределах седловины выделяются Джебольская моноклиналь, Омра-Сойвинская, Тэбукская, Лемьюская, Лыжская и Ронаельская ступени, а также Мичаю-Пашнинский вал.
По поверхности фундамента рассматриваемая площадь приурочена к сложно-построенной Илыч-Чикшинской зоне глубинных разломов, которая в виде моноклинали ступенчато погружается в Верхнепечорскую впадину. В осадочном чехле Илыч-Чикшинской зоне разломов соответствует Мичаю-Пашнинский вал.
Мичаю-Пашнинский вал, а точнее, антиклинальная зона второго порядка выделена на границе двух крупных сопредельных элементов: Печорской синеклизы и Предуральского краевого прогиба. Протяженность вала составляет около 150 км при ширине 20-30 км, в широтном сечении асимметричен. С севера на юг в пределах Мичаю-Пашнинского вала расположены Исаковская, Ягшорская, Безымянная, группа Мичаюских, Северо-Савиноборская, Восточно-Савиноборская, Пашнинская и локальные антиклинальные структуры.
По результатам работ сейсмопартий 8013, 8113 (С.Г.Фокина, 1981, 1982) к востоку от Северо-Савиноборской антиклинали в виде структурного носа была выделена Динью-Савиноборскоя структура, строение которой было уточнено работами ОМП 13291 (Н.С. Лобов, 1993) по отражающему горизонту ОГ IIIf1 (D3f1) кровли проницаемых песчаников яранского горизонта верхнего девона. После открытия в пределах структуры Динью-Савиноборского месторождения по заказу ООО "Динью" предприятием ОАО "Севергеофизика" (И.Х. Мингалеева, 2001), была проведена переобработка и переинтерпретация геофизических материалов с выполнением структурных построений по девонско-пермским отложениям. На структурной карте по ОГ IIIdzr (D3dzr) Динью-Савиноборская структура представлялась приразломной антиклиналью северо-западного простирания, осложненной локальными куполами (вершинами) вдоль тектонического нарушения.
Результаты сейсморазведочных работ МОГТ-3D (Т.А. Карпюк, ОАО “Севергеофизика”, 2005) дали основание для пересмотра тектонической модели Динью-Савиноборского месторождения. В этой работе удалось более детально исследовать разрывные нарушения, а также выявить некоторые закономерности в их распространении.
В 2009 году Филиал OOO «Фугро Геосайенс ГмбХ» выполнил обработку и комплексную интерпретацию данных сейсморазведки МОГТ-3Д и ГИС с целью получения объемной геологической модели продуктивных пластов осадочного чехла в пределах Динью-Савиноборского месторождения Иваншорского лицензионного участка.
В этой работе была проведена трассировка разрывных нарушений с учетом ранее принятой геодинамической модели. По времени проявления наиболее четко обозначились среднедевонско-франский, каменноугольно-раннепермский (артинский) и кунгурско-триасовый этапы активного развития разрывных нарушений.
Сбросы представляют наиболее распространенный вид нарушений (рис. 2.2.3). Их амплитуды весьма изменчивы: от первых метров, практически не идентифицируемых в волновом поле, до семидесяти метров. Максимальные смещения отмечены на севере.
По времени проявления они объединяются в три группы:
1. Сбросы среднедевонско-нижнефранской активизации субмеридионального простирания.
2. Сбросы каменноугольно-нижнепермской активизации, имеющие субширотное простирание.
3. Сбросы посткунгурской, или предюрской активизации, имеющие также субмеридиональную ориентацию и характеризующиеся максимальными амплитудами вертикального смещения.
Сдвиговая составляющая в формировании разрывных нарушений изучаемой территории отчетливо просматривается по системе оперяющих нарушений, проявившейся в отложениях целевого интервала. Ее присутствие предполагалось и по результатам предшествующей сейсмической интерпретации. На вертикальных разрезах волнового поля сдвиговое нарушение представляет собой субвертикальные разломы по поверхности фундамента и низам осадочного чехла. Вверх по разрезу, особенно в средне-девонско-нижнефранском интервале от них начинают ответляться осложняющие нарушения, формирующие отрицательные и положительные (на разных этапах) цветковые структуры.
Взбросы интерпретированы как малоамплитудные разрывные нарушения, развитые, главным образом, в юго-западной части территории (рис. 2.2.5) по поверхности яранских и джъерских отложений. Судя по характеру изменения толщин разных интервалов в приразломных зонах, выделяемые в современном структурном плане взбросы представляют реверсные разрывные нарушения. На конседиментационном этапе они, вероятно, развивались как сбросы. Однако, не исключено, что на конседиментационном этапе их ориентировка была несколько иной, что значительно затрудняло прослеживание этих нарушений в современном структурном плане.
По уточненным структурным поверхностям целевых горизонтов IIIjr (D3jr) и IIIdzr (D3dzr) выделяются три наиболее крупные кулисообразно расположенные приразломные антиклинальные складки (граф. прил. 2 и 3): Динью-Савинобор - юг (к ней приурочены основные залежи), Динью-Савинобор - центр (залежи в районе скв.№2) и Динью-Савинобор - север (неразбуренная к настоящему моменту).
Отражающий горизонт IIIdzr (D3dzr). Структурная поверхность по отражающему горизонту IIIdzr (D3dzr) (граф. прил. 2) интенсивно разбита на отдельные блоки разрывными тектоническими нарушениями, амплитуда которых возрастает по направлению к северу. Выделяются два основных направления распространения разломов: субмеридианальное и субширотное, связанные с различными этапами тектонической активизации района. Максимальная амплитуда смещения достигает 60 метров в северной части территории. Положительные структуры по данному отражающему горизонту являются тектонически ограниченными. В целом характерно погружение поверхности в восточном и южном направлениях (табл. 2.2.1).
Наиболее крупная положительная структура расположена в южной части территории. К ней приурочена литологически ограниченная залежь нефти в джъерских отложениях. Она экранирована разломами в восточной части, а также на северном и западном склонах. На юге структура ограничена изогипсой -2310м. Максимальная абсолютная отметка находится в куполе в районе скв. 10, 11, 12, 17 и составляет -2285м. В районе скв. 53 присутствует также локальное поднятие. В южной части выделяются два поднятия амплитудами 5 и 10 м, размерами 0.3х0.3км и 0.7х0.4км соответственно. В юго-восточной и северной части выделяется большое число малоамплитудных разломов и связанных с ними нарушений структурного плана. Амплитуда структуры составляет 25м.
На центральном участке, в районе скв. 2, выделяется положительная структура амплитудой 15 м. Она характеризуется значительным количеством осложнений, связанных как с разрывными нарушениями, так и с локальными прогибами и поднятиями. Ее размеры составляют 2.2х0.6км.
К северу располагается ряд положительных структур, ограниченных с запада и востока разломами. Размеры данных поднятий незначительны и не превышают 1км по длинной оси.
Отражающий горизонт IIIjar (D3jar). Структурная поверхность по отражающему горизонту IIIjar (D3jar) (граф. прил. 3) практически полностью повторяет по форме структурный план по вышележащему горизонту IIIdzr (D3dzr) Сеть тектонических нарушений идентична описанной выше и представлена теми же двумя системами разломов субмеридианального и субширотного направления. В целом характерно погружение поверхности с северо-запада на восток и юг (табл. 2.2.1). Интенсивная нарушенность и дислоцированность структур также сохраняется.
Как и по ОГ IIIdzr (D3dzr) наиболее крупное антиклинальное поднятие выделяется в южной части Динью-Савиноборской структуры. К нему приурочена основная яранская залежь. Рассматриваемая структура представляет собой тектонически ограниченную брахиантиклиналь северного простирания, нарушенную серией малоамплитудных разрывных нарушений (граф. прил. 3). С востока поднятие ограничивается протяженным дизъюнктивным нарушением амплитудой до 30м со сдвиговой компонентой. Также к этому разлому примыкает локальное понижение структуры в районе скв. 55, амплитудой до 15 м. С юго-востока структура замыкается по изогипсе -2360м. Этот склон нарушен серией кулисообразных разломов, амплитудой до 20м. С севера и северо-запада антиклиналь также ограничена двумя пересекающимися разломами западного и северного простирания соответственно. Наивысшая точка находится в районе скв. 10, 11, 12 и имеет отметку -2325м. Амплитуда структуры составляет 35 м. Размер структуры 5.0х2.5км.
На центральном участке, в районе скв. 2, выделяется малоамплитудная положительная структура, также ограниченная разломами с востока и частично с запада. Разлом, выделяемый в центральной части, делит ее на два блока – северный и южный. Также выделяется малоамплитудный разлом в районе скв. 22, но он не оказывает существенного влияния на структурный план. Размеры структуры составляют 1.9х0.8км. Замыкается структура по изогипсе -2340м. Высота структуры составляет 15 м.
Западнее, в районе скв. 29 (ствол 2) выделяется вытянутая субмеридионально положительная структура сложной формы с замыкающей изогипсой -2320м. Высота антиклинали составляет 15 м, размеры 2.5 х от 0.5 км.
На северном участке выделяется серия приразломных положительных структур, высота которых колеблется в пределах от 10 до 25 м.
Нефтегазоносность
Динью-Савиноборское месторождение расположено в пределах Мичаю-Пашнинского нефтегазоносного района Ижма-Печорской нефтегазоносной области. Ближайшими месторождениями являются: Северо-Савиноборское, Савиноборское, Восточно-Савиноборское, Мичаюское, Южно-Мичаюское, Пашнинское и др. газоконденсатнонефтяные и нефтяные месторождения.
В пределах Динью-Савиноборского месторождения нефтеносность установлена в среднедевонско-нижнефранском терригенном НГК, характеризующимся значительными запасами УВ.Продуктивность комплекса связана с верхнедевонскими отложениями, продуктивными являются яранский (пласты В-2, В-3, В-4) и джъерский (пласты 1б и 1а) горизонты нижнефранского подъяруса. Коллектора сложены кварцевыми песчаниками порового типа. Региональной покрышкой для выявленных резервуаров служит тиманско-саргаевская глинисто-карбонатная толща.
Межскважинная корреляция в целом по разрезу осадочного чехла Динью-Савиноборской площади и по целевому интервалу D3jar-dzr также, как и в предыдущем подсчете запасов 2005 г., основана на результатах стратиграфических работ, ранее выполненных в ТПНИЦ по скв. 1- Динью-Савинобор, и выделении продуктивных пластов, обоснованных при предыдущем подсчете запасов.
С учетом структурно-тектонических особенностей строения района, площадь Динью-Савиноборского месторождения условно разделена на три участка: северо-западный, центральный и юго-восточный. Бурение скважин осуществлялось в пределах центрального и юго-восточного участков, где выявлены залежи нефти в отложениях яранского и джъерского горизонтов верхнего девона.
Источник: Подсчет запасов нефти, растворенного газа и ТЭО КИН Динью-Савиноборского месторождения. Отчет по договору № ИНК-И-ю-236/47. Ходо Т.Ю., Микаэльян Г.И., Русскина Н.С., и др. 2010
