Класс Месторождения: Среднее
Тип Месторождения: Нефтяное
Местоположение:
Местность: Болото
Стадия разработки: Доразведка
Год открытия: 1981
Источник информации: РГФ-23
Метод открытия:
Площадь: 2.33 км²
Тавдинское нефтяное месторождение
Тавдинское нефтяное месторождение в административном отношении расположено в Октябрьском районе Пермского края в 170 км от краевого центра г. Перми и в 25 км к юго-западу от районного центра пос. Октябрьский.
Связь с областным центром осуществляется автомобильным транспортом по шоссейной дороге Пермь – Кунгур – Медянка – Октябрьский. Ближайшая железнодорожная станция Бартым находится всего в 3х км к северу от месторождения (Рис.1.).

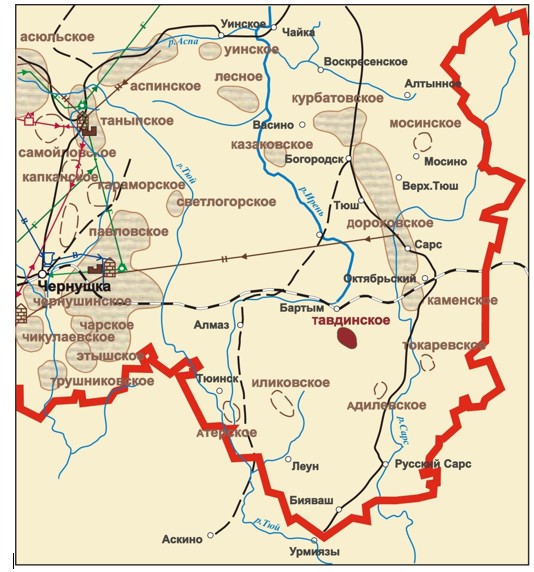

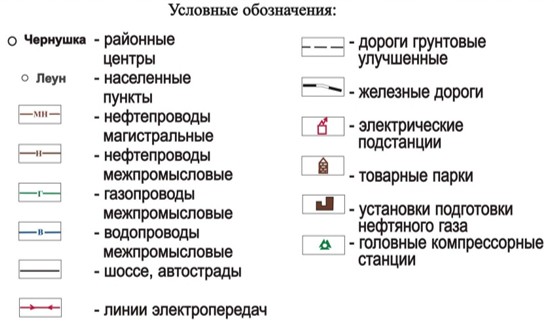

Рис. 1 Фрагмент обзорной карты Пермского края
Месторождение расположено в одном из наиболее освоенных нефтедобывающих районов Пермской области. Здесь в течение многих лет, разрабатывается ряд нефтяных месторождений (Курбатовское, Дороховское, Горновское, Казаковское и др.), имеется нефтепровод Дороховка – Чернушка, связывающий эти месторождения с Салаватским нефтеперерабатывающим заводом.
Стратиграфия
Акротема архей + нижний протерозой – AR+PR1
К этому стратиграфическому уровню относятся породы, слагающие кристаллический фундамент. Образования архейско-нижнепротерозойского основания в пределах площади скважинами не вскрыты, состав и их внутренняя структура не изучены, поэтому рассматриваются по данным бурения соседних площадей. Древнейшие горные образования представлены гнейсами и гранитами. В пределах Поспеловской площади предполагаемая максимальная глубина залегания пород фундамента по сейсмическим данным составляет 5.5-9 км.
Кристаллическому фундаменту соответствует архей-нижнепротерозойский сейсмический комплекс (СК-5), к кровле которого приурочен отражающий горизонт Ф. Скорости распространения сейсмических волн составляют порядка 7000 м/с.
Протерозойская акротема - PR
Верхняя эонотема – PR2
На исследуемой территории верхняя эонотема протерозоя представлена породами рифейской и вендской эратем.
Рифейская эратема - R
Рифейские отложения на рассматриваемой территории скважинами не вскрыты. Согласно общей стратиграфической шкале рифей подразделяется на три отдела: нижний рифей (бурзяний), средний рифей (юрматиний) и верхний рифей (каратавий). На исследуемой территории отсутствуют верхнерифейские отложения.
Нижний рифей (бурзяний) - R1
Нижнерифейские отложения представлены породами кырпинской серии.
Кырпинская серия - (R1krp)
Включает прикамскую и орьебашскую подсерии. Пордам прикамской подсерии и калтасинской свиты орьебашской подсерии соответствует нижнерифейский терригенно-карбонатный сейсмокомплекс (СК-4), толщина которого по сейсмическим данным составляет 3200-6100 м.
Прикамская подсерия - R1prk
Подразделяется на сарапульскую, петрунскую, норкинскую, ротковскую и минаевскую свиты.
Отложения сарапульской свиты представлены чередованием красноцветных и пестроцветных аркозовых песчаников, алевролитов и подчиненных доломитов и аргиллитов.
Отложенимям соответствует сарапульский терригенный сейсмоподкомплекс (СПК-14), к кровле которого приурочен ОГ X. Скорость распространения сейсмических волн составляет 4500-5500 м/с.
Разрез петрунской, норкинской, ротковской и минаевской свит, в основном, сложен песчаниками неравномерно зернистыми с подчиненными прослоями алевролитов, иногда доломитов, мергелей, аргиллитов, гравия.
Отложениям соответствует прикамский карбонатно-терригенный сейсмоподкомплекс (СПК-13), с кровлей которого отождествлен ОГ VIII. Скорость распространения сейсмических волн - 5000-6000 м/с. СПК-13 включает терригенную сейсмотолщу (СТ-13), соответствующую ротковской свите, сложенную плотными песчаниками, имеющими пластовые скорости 4900-5400 м/с. К ее кровле приурочен ОГ IX.
Орьебашская подсерия - R1or
Подсерия представлена калтасинской, и надеждинской свитами.
Калтасинская свита - R1kl
Свита включает саузовскую, арланскую и ашитскую подсвиты.
Саузовская подсвита - R1su
Представлена доломитами, внизу содержащими прослои темно-серых (до черных) аргиллитов и редких алевролитов. Данной подсвите соответствует саузовский карбонатный сейсмоподкомплекс (СПК-12). С поверхностью сейсмоподкомплекса отождествляется горизонт VII. Скорость распространения сейсмических волн составляет 6500-7000 м/с.
Арланская подсвита - R1arl
Сложена палевошпато-кварцевыми и аркозовыми алевролитами, аргиллитами с прослоями доломитов, мергелей. Подсвите соответствует арланский карбонатно-терригенный сейсмоподкомплекс (СПК-11), с поверхностью которого отождествляется отражающий горизонт VI. Скорость распространения сейсмических волн - 4500-4700 м/с.
Ашитская подсвита - R1ash
Разрез представлен доломитами с прослоями аргиллитов.
Данной подсвите соответствует ашитский карбонатный сейсмопдкомплекс (СПК-10). Скорость распространения сейсмических волн составляет 5400-6700 м/с. С поверхностью калтасинских карбонатных отложений отождествлен ОГ V (Граф. 2).
Надеждинская свита - R1 nd
Отложения представлены чередованием аргиллитов, алевролитов, песчаников и доломитов.
Средний рифей (юрматиний) - R2
Серафимовская серия - R2sr
Представлена красноцветными песчаниками тукаевской (гожанской) свиты. В ее составе преобладают разнозернистые кварцевые и полевошпато-кварцевые песчаники, среди которых присутствуют прослои и линзы гравелитов, алевролитов. Ближайшей скважиной, вскрывшей породы серафимовской серии, является 35-Павловская, которая расположена западнее рамки работ. Вскрытая мощность в ней составляет 152 м.
Отложения надеждинской и тукаевской (гожанской) свит относятся к средне-верхнерифейскому терригенному сейсмокомплексу (СК-3). Мощность отложений достигает 600 м. Скорость распространения сейсмических волн в нем составляет 4600-4800 м/с. К кровле сейсмокомплекса приурочен ОГ VВП.
Вендская система – V
Вендские отложения залегают на размытой поверхности рифея с большим угловым и стратиграфическим несогласием. Система делится на нижний и верхний отделы. Нижневендские отложения на исследуемой территории отсутствуют.
Верхний отдел – V2
Согласно Унифицированной схеме верхневендские отложения расчленяются на бородулинскую и кудымкарскую подсерии. На исследуемой территории отложения кудымкарской подсерии отсутствуют.
Бородулинская подсерия - V2br
Представлена отложениями кыквинской и верещагинской свит. Комплекс представлен чередующимися зеленовато-серыми, реже красновато-коричневыми тонкослоистыми полевошпато-кварцевыми алевролитами, аргиллитами, глинистыми сланцами, реже мелкозернистыми песчаниками. Предполагаемая мощность по сейсмическим данным 200-300 м.
Верхневендские отложения относятся к вендскому терригенному сейсмическому комплексу (СК-2) со скоростями распространения сейсмических волн 4200 м/с.
Отложения вендского комплекса пород на Тавдинском месторождении вскрыты скважиной № 2 в интервале 2202 – 2260 м, в объеме бородулинской свиты и представлены толщей зеленовато-серых тонкослоистых алевролитов и глинистых сланцев, с прослоями серых, мелкозернистых песчаников.
Палеозойская эратема – PZ
Этой эратеме в сейсморазведке соответствует палеозойский преимущественно карбонатный сейсмический комплекс (СК-1), включающий в себя серию сейсмических подкомплексов, с поверхностями которых связаны основные региональные отражающие горизонты.
Палеозойские образования представлены породами девонской, каменноугольной и пермской систем.
Девонская система – D
Девонские преимущественно карбонатные отложения распространены повсеместно, залегают на размытой поверхности вендского комплекса с большим стратиграфическим несогласием, представлены верхним отделом.
Верхний отдел – D3
Верхнедевонские отложения представлены франским и фаменским ярусами.
Франский ярус – D3f
На исследуемой площади франский ярус представлен нижним, средним и верхним подъярусами.
Нижнефранский подъярус – D3f1
Представлен коми надгоризонтом, включающем пашийский и тиманский горизонты. Пашийские отложения на площади отсутствуют.
Тиманский горизонт – D3tm
Представлен двумя пачками. Нижняя терригенная сложена аргиллитами, алевролитами и песчаниками. Аргиллиты тонкослоистые с прослоями алевролитов. Алевролиты плотные, песчанистые. Песчаники тонкозернистые, глинистые, хорошо отсортированы, неслоистые, кварцевые. Толщина 6-14 м.
С девонскими терригенными отложениями отождествляется девонский преимущественно терригенный сейсмоподкомплекс (СПК-7), к кровле которого приурочен отражающий горизонт III. Скорость распространения сейсмических волн в породах сейсмоподкомплекса составляет 4400-4800 м/с.
Верхняя пачка сложена карбонатными породами.
Среднефранский подъярус – D3f2
Среднефранскому подъярусу соответствует российский надгоризонт в составе саргаевского и доманикового горизонтов.
Саргаевский горизонт – D3sr
Разрез представлен чередующимися известняками и вторичными доломитами. Известняки серые, темно-серые. Доломиты серые, с коричневым оттенком. Толщина саргаевских осадков не превышает 10-13 м.
Доманиковский горизонт - D3sm
Сложен часто чередующимися тонкослоистыми темно-серыми и черными битуминозными известняками. Толщина горизонта 15-23 м.
Верхнефранский подъярус – D3f3
Донской надгоризонт - D3dn
Включает мендымский, воронежский, евлановский и ливенский горизонты. Отложения вышеперечисленных горизонтов из-за недостаточной палеонтологической охарактеризованности и сходства литологического состава не расчленены, в связи с чем приводятся их совместное описание и суммарные толщины.
Литологически толща представлена доломитами светло-коричневато-серыми от тонко- до крупнокристаллических, пористо-кавернозными, плотными, крепкими, иногда песчаниковидными с прослоями ангидрита, стилолитовыми швами и обломками водорослей, а также известняками темно-серыми, от тонко- до крупнокристаллических, органогенными, крепкими, плотными, участками доломитизированными, окремнелыми, брекчеевидными с примазками глинистого материала, стилолитовыми швами, гнездами ангидрита, обломками кораллов и фауной брахиопод.
Общая толщина надгоризонта составляет 150-180 м.
Фаменский ярус – D3fm
Расчленение яруса на горизонты в разрезах скважин затруднено из-за малого количества керна, плохой его изученности и очень плохой сохранности органических остатков, определяющих возраст пород.
Литологически фаменский ярус представлен карбонатными породами. Известняки мелко- и среднекристаллические, прослоями детритовые, участками окремнелые с примазками глинистого материала, плотные.
Толщина фаменских образований по площади изменяется от 260 м до 290 м.
Каменноугольная система – C
Каменноугольная система включает нижний, средний и верхний отделы, разрезы которых сложены преимущественно карбонатными породами.
Нижний отдел – C1
Подразделяется на турнейский, визейский и серпуховский ярусы.
Турнейский ярус - C1t
Представлен известняками коричневато-серыми, мелко-, крупнокристаллическими с примазками глинистого материала, с фауной брахиопод. Толщина отложений около 50 м.
Карбонатным отложениям девонско-турнейского возраста соответствует верхнефранско-турнейский карбонатный сейсмоподкомплекс (СПК-6). Его мощность составляет 510-570 м. Скорость распространения сейсмических волн 5950-6350 м/с. С поверхностью турнейских отложений отождествлен ОГ IIП.
Промышленная нефтеносность пласта Т турнейского яруса установлена на Тавдинском месторождении по результатам испытания и эксплуатации скв. №№ 2, 13, 14, 15, 17.
Визейский ярус - C1v
Визейский ярус выделяется в составе нижнего, среднего и верхнего подъярусов, которым соответствуют по объему два надгоризонта – кожимский и окский.
Нижний подъярус – C1v1
Кожимский надгоризонт – C1kžm
Надгоризонт состоит из трех горизонтов: косьвинского, радаевского и бобриковского.
Косьвинский + радаевский горизонты – C1ks + C1rd
Разрез представлен аргиллитами, алевролитами с редкими прослоями кварцевых песчаников. Толщина отложений 10-18 м.
Бобриковский горизонт - C1bb
Литологически горизонт представлен переслаиванием аргиллитов, кварцевых песчаников и алевролитов. Толщина отложений 12-28 м.
Окский надгоризонт - C1ok
Разрез сложен нижней терригенной пачкой тульского горизонта и верхней карбонатной толщей в составе: тульского, алексинского, михайловского и веневского горизонтов. Окские отложения распространены повсеместно и в полном объеме.
Тульский горизонт - C1tl
Литологически тульский горизонт представлен двумя пачками - терригенной (снизу) и карбонатной. Терригенная часть горизонта представлена переслаиванием кварцевых песчаников с аргиллитами. Аргиллит плотный с прослоями алевролита. Толщина составляет 18-32 м.
Визейским терригенным отложениям соответствует визейский терригенный сейсмический подкомплекс – СПК-5, к кровле которого приурочен отражающий горизонт IIК. Толщина сейсмоподкомплекса по сейсмическим данным составляет 50-77 м, пластовая скорость 3600-4200 м/с.
Верхняя часть тульского горизонта представлена карбонатной пачкой, сложенной известняками крупнокристаллическими, с примазками глинистого материала, плотными, с гнездами ангидрита, с фауной брахиопод, участками доломитизированными, суммарные толщины которой не превышают 30-50 м.
Промышленная нефтеносность пласта Тл2-б тульского горизонта установлена на Тавдинском месторождении по результатам испытания и эксплуатации скв. №№ 2, 13, 16, 17.
Алексинский + михайловский + веневский горизонты – C1al+C1mh+C1vn
Из-за недостаточного палеонтологического обоснования в разрезах скважин два последних горизонта не расчленяются. Литологически все три горизонта представлены известняками средне- и крупнокристаллическими, плотными. Толщина отложений 230-260 м.
Серпуховский ярус - C1s
Серпуховские отложения представлены однородной толщей известняков мелкодетритовых и доломитов в разной степени известковистых. Толщина отложений по данным бурения изменяется в пределах 140-180 м.
Средний отдел – C2
Среднекаменноугольные отложения представлены башкирским и московским ярусами.
Башкирский ярус – C2b
Башкирские отложения развиты не в полном объеме и залегают трансгрессивно на известняках серпуховского яруса. Литологически ярус представлен известняками светло-коричневато-серыми, от тонко- до крупнокристаллических, неравномерно перекристаллизованными, органогенно-детритовыми, иногда пористо-кавернозными, плотными, крепкими со стилолитовыми швами, фауной брахиопод и члениками криноидей, стяжениями кремня и пирита, гнездами голубовато-белого ангидрита, примазками глинистого материала и редкими прослоями мергелей и доломитов. Толщина 50-55 м.
Карбонатным образованием тульского горизонта, серпуховского и башкирского ярусов соответствует верхневизейско-башкирский карбонатный сейсмоподкомплекс (СПК-4) мощностью 430-480 м. Скорость распространения упругих волн изменяется от 60005850 м/с до 6300 м/с. К поверхности башкирских карбонатных отложений приурочен ОГ IП.
Московский ярус – C2m
Московский ярус подразделяется на два подъяруса (нижний и верхний) включающих четыре горизонта.
Верейский горизонт – C2vr
Верейские породы залегают на отложениях башкирского яруса. Породы представлены переслаиванием известняков и аргиллитов. Известняки прослоями детритовые. Толщина 45-50 м.
Отложениям горизонта соответствует верейский терригенно-карбонатный сейсмоподкомплекс (СПК-3). Скорость распространения упругих волн в нем изменяется от 3300 м/с до 4800 м/с. С кровлей верейских терригенных отложений отождествлен ОГ IК.
Каширский горизонт - C2kš
Сложен известняками. Известняки светло-серые, кристаллические, глинистые, с прослоями мергеля и глины. Толщина горизонта по данным бурения меняется в пределах 45-60 м.
Подольский горизонт - C2pd
Подольские отложения представлены известняками и доломитами. Известняки коричневато-серые, кристаллические, участками глинистые с прослоями доломитов. Толщина пород подольского горизонта составляет 70-110 м.
Мячковский горизонт - C2mč
Литологически горизонт представлен переслаиванием известняков и доломитов серых, кристаллических, глинистых с включениями ангидрита. Известняки прослоями органогенные, в верхней части разреза окремнелые. Толщина 90-130 м.
Верхний отдел – С3
Верхнекаменноугольные отложения на рассматриваемой площади разделить на ярусы не представляется возможным, так как фаунистически они слабо охарактеризованы, в связи с чем, описание приводится для всего отдела в целом.
Литологически отдел представлен переслаиванием известняков и доломитов. Общая толщина отложений составляет 160-300 м.
Пермская система – P
Пермская система подразделяется на нижний, средний и верхний отделы. На территории Поспеловской площади присутствует только нижний (приуральский) отдел.
Нижний (приуральский) отдел – P1
Нижний отдел пермской системы выделяется в составе пяти ярусов: ассельского, сакмарского, артинского, кунгурского и уфимского. Последний на изучаемой территории осутствует.
Ассельский ярус – P1a
Ассельские отложения представлены доломитами, известняками. В верхней части разреза доломиты преимущественно реликтовые, пористые, известковые, часто сульфатизированные. В нижней части – известняки неравномерно доломитизированные, изредка битуминозные. Толщина ассельских образований составляет 85-120 м.
Сакмарский ярус – P1s
Образования сакмарского яруса представлены известняками и доломитами от светло- до темно-серых оттенков. Известняки и доломиты перекристаллизованные, в разной степени битуминозные, плотные, изредка кавернозно-пористые, окремнелые, прослоями с примесью глинистого материала. К подошве пачки плотных известняков к низам сакмарского яруса приурочен каротажный репер НГК (ОГ S′). В интервале от кровли яруса до репера НГК преобладающее развитие имеют известняки. Доломитизация увеличивается вниз по разрезу. Вскрытая толщина отложений составляет по данным глубокого и структурно-параметрического бурения 100-180 м.
Артинский ярус – P1ar
Отложения артинского яруса в долинах рек в восточной части исследуемой площади выходят на дневную поверхность. В объеме артинского яруса выделяются бурцевский, иргинский, саргинский, саранинский горизонты, при этом последние три горизонта не расчленяются.
Бурцевский горизонт – P1br
Литологически представлен известняками органогенными, органогенно-детритовыми, битуминозными, прослоями глинисто-битуминозными. Толщина составляет 80-135 м.
Иргинский + саргинский + саранинский горизонты – P1ig+ P1sg+ P1sr
Отложения горизонтов сложены известняками светло-серыми, желтовато- и коричневато-серыми, участками голубовато-серыми. Известняки органогенно-детритовые, водорослево-фораминиферовые, неравномерно доломитизированные с редкими прослоями доломитов с вкраплениями и примазками битума и глинистого материала, прослоями отмечается слабая сульфатизация. Толщина - 180-280 м.
Кунгурский ярус – P1k
Кунгурский ярус представлен филипповским и иренским горизонтами.
Филипповский горизонт – Р1fl
Образования филипповского горизонта представлены доломитами с редкими прослоями известняков. Породы светло-серые, желтовато-серые, слоистые, прослоями тонкослоистые, плитчатые, плотные и кавернозно-пористые, неравномерно сульфатизированные, иногда небольшими участками окремнелые, оолитовые и псевдооолитовые с органическими остатками. Отложения филипповского горизонта в восточной части исследуемой площади выходят на земную поверхность. Толщина - до 65 м.
Иренский горизонт - Р1ir
Представлен чередованием ангидритов и доломитов. В западной части площади иренские отложения выходят на земную поверхность. Толщина - до 50 м.
Карбонатным отложениям каширско-нижнепермского возраста соответствует среднекаменноугольно-нижнепермский сульфатно-карбонатный сейсмоподкомплекс (СПК-2). Его мощность составляет 1080-1310 м. Интервальные скорости меняются от 4450 м/с до 5900 м/с.
Кайнозойская эратема – KZ
Отложения представлены породами неогеновой и четвертичной систем.
Неогеновая система – N
Породы представлены галечниками и песками, распространенными на небольшом участке в восточной части площади. Мощность не превышает 15 м.
Четвертичная система – Q
Четвертичные отложения общим чехлом покрывают более древние нижележащие породы, залегая на них с большим стратиграфическим несогласием. Они представлены аллювиальными, элювиально-делювиальными и обвально-карстовыми отложениями. Аллювиальные отложения - рыхлые, коричневато-бурые и буровато-серые пески, суглинки, песчаные глины. Элювиально-делювиальные отложения представлены буровато-серыми суглинками с обломками известняков и доломитов. Карстовая брекчия – разрушенные крупные обломки кавернозных известняков и доломитов. Толщина отложений составляет 0-50 м.
Таким образом, геологический разрез Тавдинского месторождения вскрыт до вендских отложений верхнего протерозоя и представлен образованиями девонской, каменноугольной и пермской систем верхнего палеозоя, на которых залегают маломощные осадки четвертичного периода. Промышленно нефтеносными являются карбонатные отложения турнейского яруса и терригенные отложения тульского горизонта нижнего карбона.
В геологическом разрезе Тавдинского месторождения выделяются два крупных структурных комплекса: кристаллический фундамент и осадочный чехол.
Согласно схемам тектонического районирования площадь Тавдинского месторождения по поверхности кристаллического фундамента расположена на юго-восточном борту Калтасинского авлакогена, между Чернушинским и Кунгурским выступами, по отложениям палеозойского комплекса на юго-востоке Башкирского свода (Рис.2.).

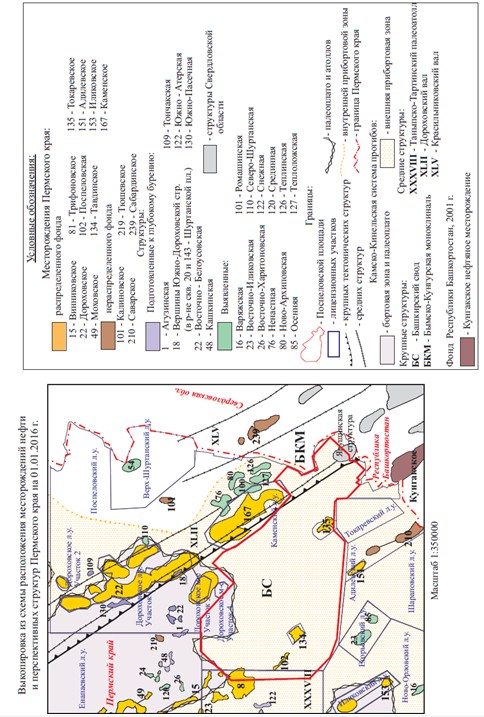

Рис. 2 Фрагмент структурно-тектонической схемы
Поверхность кристаллического фундамента залегает на абсолютных отметках минус 5,5-9,0 км, погружаясь в юго-западном направлении. Породы, слагающие фундамент, разбиты многочисленными разрывными нарушениями северо-восточного, северо-западного и субширотного простираний, что указывает на его блоковое строение, в различной степени повлиявшее на структуру осадочного чехла.
Осадочный чехол, объединяющий верхнепротерозойские, палеозойские и четвертичные отложения, ступенчато погружается в восточном направлении, залегая на размытой поверхности фундамента с угловым и стратиграфическим несогласием. Основную часть осадочной толщи занимают породы протерозойского возраста, которые подразделяются на рифейский и вендский структурные этажи.
В рифейское время происходит постепенное выполаживание склоновой части авлакогена осадочными породами. К размытой поверхности рифейских карбонатных пород приурочен ОГ V, залегающий на абсолютных отметках минус 2210-2770 м.
Структурный план ОГ V характеризуется дифференцированным рельефом, обусловленным наличием положительных и отрицательных структурных форм и разрывных нарушений. Нарушения образуют грабено- и горстообразные блоки северо-западного простирания. Большинство дизъюнктивов возобновилось в палеозойскую эратему и разрывают толщу осадочного чехла вплоть до среднекаменноугольных отложений, реже - нижнепермские отложения.
Вендскому времени предшествовал длительный перерыв в осадконакоплении, отложения трансгрессивно с угловым несогласием залегают на разновозрастных отложениях рифейского комплекса.
По сейсморазведочным данным в верхней части венда выделены песчаные тела, облекание которых отобразилось в структурном плане вышезалегающего ОГ III в виде локальных поднятий.
Отложения венда со стратиграфическим несогласием перекрыты маломощной толщей тиманских терригенных пород, остальная часть разреза девонской терригенной толщи уничтожена вследствие интенсивного раннепалеозойского размыва.
Поверхность тиманских терригенных отложений (ОГ III) залегает на абсолютных отметках минус 1890-2050 м, в основном, ведет себя согласно с поверхностью нижележащих вендских пород и испытывает погружение в северо-восточном направлении.
Развитие ККСВ нашло свое отображение в структурных планах ОГ карбона. В позднефранское и фаменское время в условиях мелководного шельфа широкое развитие получили рифовые постройки и небольшие биогермные образования. Со структурами облекания позднедевонских органогенных построек связаны залежи нефти на месторождениях Трифоновском, Дороховском, им. Винниковского, Моховском.
Выделенные положительные формы рельефа ОГ III явились основанием для заложения рифогенных тел верхнефранско-фаменского возраста. Структуры облекания, образовавшиеся над рифовыми телами, являются основными ловушками нефти и газа нижнекаменноугольных продуктивных горизонтов и наиболее выразительно представлены по поверхности турнейского яруса (ОГ IIП).
Геологическое развитие территории в визейский этап происходит при резкой смене условий формирования осадочного чехла, с морских на континентальные. На исследуемой территории отмечаются увеличенные толщины песчаных пластов терригенного визея, так называемые «каналы вторичной миграции», наиболее фациально неоднородным является разрез бобриковского горизонта. В раннетульское время, в связи с общим погружением территории, зона развития прибрежно-морских и морских условий осадконакопления значительно расширилась. Аллювиально-дельтовые отложения сохранились лишь в пониженных и закарстованных участках эрозионно-карстового рельефа. К концу тульского времени трансгрессия еще более усиливается, возрастает накопление терригенно-карбонатных и карбонатных отложений. Поверхность визейских терригенных отложений (ОГ IIК) ведет себя согласно с кровлей турнейских карбонатов (ОГ IIП), в ряде случаев отмечается увеличение амплитуд локальных поднятий, обусловленных развитием песчаных аккумулятивных тел ранневизейского возраста. Мощность визейской терригенной толщи 50-70 м.
Послетульскоеразвитие территории ознаменовалось дальнейшей трансгрессией моря. На большей части территории в мелководно-морских условиях, унаследованных от тульского времени, формировались обычно известковистые осадки. Практически все локальные объекты, зафиксированные по горизонтам нижнекаменноугольной системы, находят свое отображение и по кровле башкирских карбонатных отложений. В некоторых случаях на формирование рельефа ОГ IП оказывали воздействие седиментационные процессы, происходившие в окско-серпуховское время.
Верейская трансгрессия эпиконтинентального моря привела к накоплению терригенно-карбонатных отложений: известняков, аргиллитов с прослоями алевролитов и песчаников. К особенностям геологического развития района в среднекаменноугольное время можно отнести наличие так называемого «каширского» вреза в юго-восточной части площади.
В раннепермское время региональный наклон территории сохраняется. Структурная карта репера НГК отображает сложный расчлененный рельеф поверхности нижнепермских отложений. Локальным поднятиям, выделенным по глубокозалегающим горизонтам палеозоя, соответствуют замкнутые и полузамкнутые положительные структурные формы. При этом отмечается смещение сводовых частей поднятий в различных направлениях.
Для палеозойских толщ характерно блоковое строение. В пределах площади выделены 4 тектонические ступени, разделенные депрессионными зонами, которые контролируют разрывные нарушения. Таким образом, разрывные нарушения являются благоприятным фактором при формировании ловушек УВ, т.к. служат экраном для их скоплений.
Месторождение приурочено к одноименному поднятию, подготовленному структурным бурением по профильной схеме с расстояниями между скважинами 700 – 1300 м. По кровле репера НГК в низах сакмарского яруса Тавдинская структура представляет собой брахиантиклинальную складку северо-западного простирания, размеры которой составляют 10 х 3,5 км, с углами падения юго-западного крыла 0050', а северо-восточного - 0028'. Сводовая часть складки осложнена небольшим куполовидным поднятием размером 2 х 3 км по замкнутой изогипсе – 210 м.
С юго-запада структура ограничена экранирующим тектоническим нарушением, амплитуда которого около 30 м.
Наибольшее количество поднятий приурочено к Тавдинской тектонической ступени, самой широкой и протяженной в пределах Поспеловской площади. К западному борту ступени, ограниченному разрывным нарушением приурочены Мало-Атерская, Тавдинская и Петропавловская структуры тектонического генезиса.
Тавдинская структура впервые подготовлена структурным бурением по реперу НГК в 1975 г. В 1980-1981 гг. скв. 1, 2-Тавдинские установлена промышленная нефтеносность пластов Тл2-б и Т, открыто одноименное месторождение нефти. К настоящему времени на месторождении пробурено 10 глубоких скважин.
В структурных планах каменноугольной системы поднятие представляет собой брахиантиклинальную складку северо-западного простирания, ограниченную с юго-запада разрывным нарушением, осложненную двумя вершинами. По ОГ IIП - IК оно характеризуется соответствием структурных планов, при этом отмечается уменьшение амплитуд вверх по разрезу от 23 м по нижнекаменноугольным отложениям до 18 м по ОГ IК. По реперу НГК структура выделяется в виде купола с амплитудой 9 м, отмечается смещение свода относительно глубокозалегающих толщ на 500 м в восточном направлении. По данным аэрогеологических исследований ему соответствует Тавдинская морфоструктура. По ОГ V, III восточная вершина Тавдинского поднятия картируется в виде самостоятельного купола с амплитудами 27 м и 19 м соответственно. Амплитуда приразломной складки по ОГ III составляет 13 м. Увеличение амплитуды по ОГ IIП относительно кровли тиманских терригенных отложений связано с развитием позднедевонских органогенных построек.
СВЕДЕНИЯ О НЕФТЕГАЗОНОСНОСТИ МЕСТОРОЖДЕНИЯ
Промышленная нефтеносность установлена в терригенных отложениях нижне-средневизейского нефтегазоносного комплекса (НГК) тульского горизонта (пласт Тл2-б) и карбонатных отложениях верхнедевонско-турнейского НГК турнейского яруса (пласт Т) нижнего карбона.
Продуктивность пластов подтверждена результатами испытаний и данными ввода скважин в эксплуатацию.
В пределах каждого пласта установлено по одной залежи нефти. После предыдущего оперативного подсчета запасов, выполненного в 2003 г., новых скважин пробурено не было. Представление залежи уточнилось по результатам интерпретации материалов сейсморазведки 3D.
Пласт Тл2-б
Пласт Тл2-б залегает в верхней части терригенной пачки яснополянского надгоризонта. Отложения пласта в продуктивной части разреза представлены переслаивающимися прослоями песчаников, алевролитов и глин. Эффективная часть пласта представлена песчаниками серыми, кварцевыми, средне и мелкозернистыми, алевритистыми. Покрышкой пласта выступают плотные известняки верхней части тульского горизонта. Пласт Тл2-б вскрыт всеми скважинами, пробуренными в пределах месторождения.
Средняя глубина залегания пласта Тл2-б составляет 1621 м. Общая толщина пласта Тл2-б по скважинам изменяется от 11,8 м (скв. № 4) до 18,5 м (скв. № 16), составляя в среднем 16,0 м.
В пределах залежи пробурено 6 скважин №№ 2, 13, 14, 15, 16, 17, из которых 1 поисковая (№ 2) и 5 эксплуатационных (№№ 13, 14, 15, 16, 17). Скважины №№ 1, 4, 5, 6 вскрыли водонасыщенную часть пласта.
По результатам комплексной интерпретации данных ГИС суммарная эффективная толщина пласта Тл2-б по скважинам в пределах залежи изменяется от 2,8 м (скв. № 15) до 7,4 м (скв. № 2), в среднем составляет 6,2 м. Эффективная нефтенасыщенная толщина изменяется от 2,8 м (скв. № 15) до 4,6 м (скв. № 2), в среднем составляет 3,5 м.
В разрезе пласта в пределах залежи выделяется от 2 до 4 проницаемых пропластков толщиной от 0,6 до 4,6 м, разделенных между собой непроницаемыми разностями пород. Среднее значение коэффициента расчлененности залежи пласта Тл2-б составляет 3 ед., песчанистости 0,39 д.ед.
При обосновании положения ВНК использовались результаты испытания и комплексной интерпретации данных ГИС.
Всего в пределах продуктивного пласта Тл2-б было проведено 7 опробований в открытом стволе, 3 из них совместно с пластом Т (7 объектов), 5 испытаний – в перфорированной колонне (7 объектов), в том числе по данным ввода в эксплуатацию.
В скв. № 2 при испытании пласта в эксплуатационной колонне из интервала перфорации 1603,0-1608,0 м (а.о. «-1310,6-1315,6 м») получен приток безводной нефти дебитом 32,8 т/сут на 7 мм штуцере.
По данным ввода в эксплуатацию пласта скв. № 17 в эксплуатационной колонне из интервала перфорации 1620,5-1626,0 м (а.о. «-1311,4-1316,9 м») получен приток нефти с водой дебитами 0,9 т/сут и 0,2 т/сут, соответственно.
При опробовании в процессе бурения пласта из интервала глубин 1574,0-1624,0 м (а.о. «-1292,3-1342,2 м») в скв. № 4 получен приток глинистого раствора с пластовой водой.
По данным интерпретации материалов ГИС подошва последнего нефтенасыщенного пропластка вскрыта в скв. № 2 на а.о. «-1315,4 м». Кровля первого водонасыщенного пропластка фиксируется в скв. № 14 на а.о. «-1314,6 м».
Промышленные притоки нефти с дебитами нефти от 0,9 т/сут до 32 т/сут получены при испытаниях и вводе в эксплуатацию 4 скважин №№ 2 (1985 г.), 16 (1999 г.), 13 (2018 г.), 17 (2018 г.). С начала разработки максимальный дебит нефти по скважинам составлял 35,2 т/сут (скв. № 2), 5,2 т/сут (скв. № 16), 3,1 т/сут (скв. № 13), 2,3 т/сут (скв. № 17). На 01.01.2020 г. в добывающем фонде на пласт Т находятся скважины №№2, 13, 16, 17. Скважина №14 эксплуатируется как нагнетательная, приемистость составляет 1,1 м3/сут.
Положение ВНК в настоящем оперативном подсчете уточнилось принято на а.о. «-1315,5 м» по скв. № 17, в которой по данным ГИС отбивается четкая граница «нефть-вода».
В предыдущем подсчете запасов, согласно подсчетному плану, положение ВНК принято на а.о. «-1315,0 м». Положение контакта принималось по скв. № 2 по последней дыре перфорации (а.о. «-1315,6 м») с учетом подошвы нефтенасыщенного пропластка коллектора (а.о. «-1315,4 м») и дальнейшим округлением до целого числа.
Залежь пластовая, присводовая, на юго-западе ограничена тектоническим экраном, с обширной водонефтяной зоной. Размеры залежи составляют 1,9х0,8 км, высота по принятой геологической модели около 15 м (установленная по скважинам – 15,1 м). Площадь залежи составляет 1268 тыс. м2. Средневзвешенная по площади залежи эффективная нефтенасыщенная толщина составляет 2,4 м.
Пласт Т
Пласт Т приурочен к пористым карбонатным породам верхней части турнейского яруса. Коллекторами пласта Т являются известняки серые и темно-серые. Покрышкой пласта выступают преимущественно аргиллиты с редкими пропластками песчано-алевритовых образований. Пласт Т вскрыт всеми скважинами, пробуренными в пределах месторождения.
Средняя глубина залегания пласта Т составляет 1674 м. Общая толщина пласта Т по скважинам изменяется от 14,8 м (скв. № 6) до 20,3 м (скв. № 4), составляя в среднем 17,6 м.
В пределах залежи пробурено 7 скважин, вскрывающих чистонефтяную зону пласта (№№ 1, 2, 13, 14, 15, 16, 17), из них 2 поисковых (№№ 1, 2) и 5 эксплуатационных (№№ 13, 14, 15, 16, 17).
Скважина № 6 пробурена на западе структуры за тектоническим экраном и вскрыла водонасыщенную часть пласта. Скважины №№ 4 и 5 вскрыли зоны отсутствия коллектора.
По результатам комплексной интерпретации данных ГИС суммарная эффективная и эффективная нефтенасыщенная толщина залежи пласта Т по скважинам изменяется от 2,8 м (скв. № 16) до 8,5 м (скв. № 15), в среднем составляет 5,4 м.
В разрезе пласта в пределах залежи выделяется от 2 до 5 проницаемых пропластков толщиной от 0,4 до 5,8 м, разделенных между собой непроницаемыми разностями пород. Среднее значение коэффициента расчлененности залежи пласта Т составляет 4 ед., доли коллектора 0,30 д.ед.
При обосновании положения ВНК использовались результаты испытания и комплексной интерпретации данных ГИС.
Всего в пределах продуктивного пласта Т было проведено 11 опробований в открытом стволе (11 объектов), 3 из них совместно с пластом Тл2-б, 5 испытаний – в перфорированной колонне (8 объектов), в том числе по данным ввода в эксплуатацию.
При опробовании в процессе бурения пласта из интервала глубин 1663,0-1680,0 м (а.о. «-1369,5-1386,5 м») в скв. № 1 получено 100 л нефти и 0,35 м3 бурового раствора газированного с пленкой нефти.
В скв. № 2 при испытании пласта в эксплуатационной колонне из интервала перфорации 1666,0-1673,0 м (а.о. «-1373,6-1380,6 м») получен приток безводной нефти дебитом 2,0 т/сут после СКО.
По данным ввода в эксплуатацию пласта скв. № 15 в эксплуатационной колонне из интервалов перфорации 1701,0-1705,0 м (а.о. «-1366,3-1370,3 м») и 1708,0-1712,0 м
(а.о. «-1373,3-1377,2 м») получен безводный приток нефти дебитом 7,0 т/сут; скв. № 17 из интервала перфорации 1677,0-1686,0 м (а.о. «-1367,9-1376,9 м») получен безводный приток нефти дебитом 2,9 т/сут.
Промышленные притоки нефти с дебитами нефти от 0,5 т/сут до 7 т/сут получены при испытаниях и вводе в эксплуатацию 5 скважин №№ 2, 17 (1998 г.), 15 (2000 г.), 14 (2000 г.), 13 (2001 г.). С начала разработки максимальный дебит нефти по скважинам составлял 12,7 т/сут (скв. № 15), 8,0 т/сут (скв. № 17), 5,4 т/сут (скв. № 13), 3,0 т/сут (скв. № 14). На 01.01.2020 г. в добывающем фонде на пласт Т находится скважина №15.
Положение УПУ в настоящем оперативном подсчете принято на
а.о. «-1382,0 м» по подошве последнего нефтенасыщенного пропластка скв. № 1 и, в сравнении с предыдущим утвержденным положением, не изменилось.
Залежь пластовая, сводовая, на юго-западе осложнена тектоническим экраном, на северо-западе и юго-востоке ограничена зонами замещения коллекторов. Размеры залежи составляют 1,4х1,5 км, высота по принятой геологической модели около 17 м (установленная по скважинам – 17,3 м). Площадь залежи составляет 2031 тыс. м2. Средневзвешенная по площади залежи эффективная нефтенасыщенная толщина составляет 3,3 м.
Источник: Оперативный пересчет запасов углеводородного сырья Тавдинского месторождения Пермского края. Договор № 20D0091 от 25.02.2020 г. Грандова Е.В., Новгородова И.Л., Голубев Д.П., и др. 2020
Следующее Месторождение: Орловское (Башкортостан)
