Класс Месторождения: Среднее
Тип Месторождения: Нефтегазоконденсатное
Местоположение:
Местность: Болото
Стадия разработки: Открытие
Год открытия: 2012
Источник информации: ПП_2022г. (актуально на 2023г.)
Метод открытия:
Площадь: 98.39 км²
Токминское нефтегазоконденсатное месторождение
Токминское нефтегазоконденсатное месторождение расположено в северной части Усть-Кутского и южной части Катангского районов Иркутской области в 230 км севернее г. Усть-Кут.
Лицензия на геологическое изучение недр, разведку и добычу углеводородного сырья с открываемых месторождений на Западно - Ярактинском ЛУ ИРК 14697 HP от 24.06.2009 г. выдана ЗАО «ИНК- Запад» сроком до 25.09.2031 г.
Месторождение открыто в ноябре 1973 г. параметрической скв. 105 Ткм, пробуренной Марковской экспедицией ВСГУ и выявившей нефтяную залежь в I (верхнем) пласте ярактинского горизонта непской свиты нижнего венда, залегающем на породах фундамента.
В том же году в скв. 23 притоки пластовой воды из ярактинского горизонта были получены на 13 м выше ВНК, надежно обоснованного на Ярактинском месторождении на отм. - 2157 м, что доказывало гидродинамическую разобщенность залежи Токминского месторождения с залежами Ярактинского месторождения.
Залежь, выявленная на Токминском месторождении, не вошла ни в первый подсчет запасов Ярактинского месторождения 1978 г. (протокол ГКЗ № 8172), ни в пересчет запасов 2008 г., поскольку представляла собой самостоятельный объект изучения.
В 2009 - 2010 гг., с целью детализации структурных особенностей территории Западно-Ярактинского ЛУ бьши проведены детализационные работы МОГТ 2D в объеме 36 сейсмопрофилей общей длиной 803,8 пог. км.
В начале 2011 г. компания ООО «НПП ГЕТЭК» выполнена обработку 36 профилей 2009-2010 гг. а также переобработку 23 архивных профилей 2Д общей протяженностъю 656,9 пог. км. Структурная и динамическая интерпретация проведены по 27 архивным профилям (794,9 пог.км) 1984-1991 гг., 18 профилям (332,3 пог.км) 2008-2009 гг. и 36 профилям 2009-2010 гг. (803,8 пог.км). Всего по Западно-Ярактинскому ЛУ был переинтерпретирован 81 сейсмический профиль 2Д.
По итогам работ построены карты изохрон, структурные карты, карты изопахит, сейсмических атрибутов, прогнозные карты эффективных толщин в масштабе 1:100 ООО. Уточнено строение основных ОГ осадочного чехла, поверхности фундамента и выполнен прогноз коллекторских свойств пород продуктивных терригенных отложений ярактинского горизонта (В.И.Рыжков, Ф.М.Барс и др).
В августе 2010 г. в 4 км к востоку от скв.37 была пробурена разведочная скв. 311, вскрывшая I пласт ярактинского горизонта на 4 м ниже, чем в скв. 37, при этом эффективная толщина пласта составила 3,4 м.
Летом 2011 г. в северной части площади была пробурена скв. 313, вскрывшая заглинизированный пласт I, подтвердив литологическое ограничение залежи, выявленной СКВ. 37 и подтвержденной скв.311. На этапе поиска и разведки Ярактинского месторождения, непосредственно из 4-х скважин Токминского месторождения из ярактинского горизонта было поднято 31,5 м керна, причем вынос в среднем составил 83,6 %. С целью уточнения подсчетных параметров I пласта скв. 311 отбирано 17,8 м керна практически со 100 % выносом.
Географическое и административное положение
Токминское нефтегазоконденсатное месторождение расположено в южной части Катангского районов Иркутской области в 160 км к северу от г. Усть-Кут и крупнейшего речного порта Осетрово, связанных с транссибирской магистралью железнодорожной веткой Тайшет - Лена (рис. 1).
Расстояние от г. Усть-Кут (станция Лена) до узловой станции Тайшет 720 км, а до областного центра г. Иркутск по прямой 520 км, а до месторождения - 160 км. Дороги в пределах плошади работ отсутствуют. Круглогодичное сообщение с районом работ осуществляется авиа и тракторно-вездеходным транспортом. Токминское месторождение с востока примыкает к крупному разрабатываемому Ярактинскому нефтегазоконденсатному месторождению, а в 80 км южнее расположено Марковское месторождение.
На Токминском месторождении в нижнем (11) пласте ярактинского горизонта выявлена одна залежь нефти, а в верхнем (I) пласте - одна нефтегазоконденсатная залежь и одна газоконденсатная.
Нефтегазокондесатная залежь открыта в верхнем I пласте ярактинского горизонта СКВ. 105 Ткм, из которой при опробовании в колонне были получен приток нефти дебитом 51,7 м^/сут и газа 153,5 тыс. м^/сут. Если ГНК проводить по подошве продуктивного пласта в СКВ. 311, УПУ газонасыщенной части пласта можно принять на уровне - 2106 м.

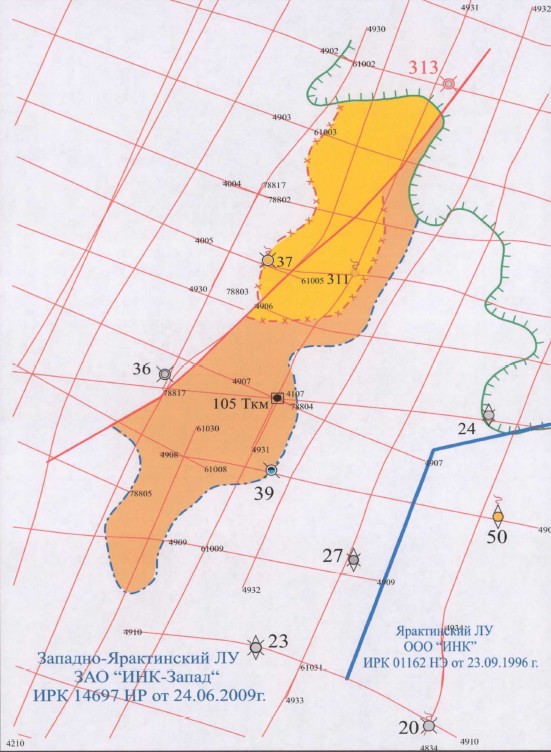

Рис.1.Cхема сейсмо- геологической изученности Токминского месторождения
Учитывая характер притока в скв. 39 и данные ГИС вода при опробовании скважины получена не только из нижнего пласта, но и из нижней части пласта I (воды 1,7 м, нефти 1,5 м). В этом случае ВНК нефтяной оторочки можно принять по подошве нефти в скв. 39 на отм.-2132 м.
Газоконденсатная залежь выявлена скв. 37, вскрывшей приконтурную часть залежи, о чем свидетельствует характер притока, включающего 50 - 70 тыс. м^/сут газа и пластовой воды - до 70 м3/сут. ГВК выявленной залежи можно провести на отм. - 2098 м.
С севера залежь имеет литологическое ограничение, наличие которого подтверждено скв. 313 Зап-Яр., 38 Яр, 1 Волоконская, и 2 Звездная.
Краткая литолого-стратиграфическая характеристика разреза
Геологическое строение Западно - Ярактинского ЛУ изучалось по материалам глубокого бурения с учетом промысловой геофизики и по результатам геолого-съемочных работ, что позволило составить сводный геолого-геофизический разрез осадочного чехла от архей-протерозоя и палеозоя до кайнозоя, общая толщина которого составляет от 2600 м до 2700 м.
Протерозой (PR)
Породы кристаллического фундамента, возраст которых определен по данным калий - аргонового метода как среднепротерозойский, вскрыты всеми пробуренными скважинами и представлены в основном, гранитами, грано-диоритами и хлоритово - серицитовыми и хлоритово - амфиболитовыми сланцами.
В районе скв.ЗП, пробуренной в 2010 г. со 100% вьшосом керна, фундамент представлен биотит - роговообманковыми граносиенитами розовато-зеленовато-серого цвета. Породы равномернозернистые, среднезернистые, массивные, сильно трещиноватые, в верхней части разреза рыхлые. Трещины тонкие, вьшолнены серицитом и окислами железа и наклонены на 80-75° к оси керна.
Граниты, среди которых встречаются аляскиты (скв.15 Яр.) и мигматиты (скв.22 Яр), серые, темно-серые, иногда ярко-красные, средне-кристаллические редко разгнейсованные.
Кристаллические сланцы имеют зеленые окраски и, как правило, выветрелые и трещиноватые.
В ряде скважин (5, 13, 21, 24, 26, 27 Яр) на поверхности фундамента залегает кора выветривания, толщиной от 4 - 5 до Юм (скв. 5СМ), развивающаяся по гранитам или сланцам.
Палеозой (PZ)
Венд (V). Нижний венд (VI).
Непская свита
Отложения свиты с угловым и стратиграфическим несогласием залегают на коре выветривания фундамента. Наиболее полные разрезы свиты вскрыты на Марковской площади, где в ее основании залегает безымянный и марковский горизонты, представленные сероцветными разнозернистыми кварцевыми гравелитистыми песчаниками.
В южной части Ярактинской и Западно - Ярактинской площади, расположенных к северу от Марковской, нижние горизонты непской свиты выпадают из разреза. Разрез свиты омолаживается и на породах фундамента залегает ярактинский горизонт.
В составе горизонта выделены нижний (II) и верхний (I) песчаные пласты. Нижний пласт обводнен, а в верхнем (I), выявлены промыщленная нефтегазоконденсатная и газоконденсатная залежи.
В северо-западном направлении разрез непской свиты продолжает сокращаться и в составе свиты остается только верхний песчаный пласт, продуктивность которого установлена не только на Ярактинском, но и Токминском месторождении скв. 37 и 311 (рис.2.1.2).
Песчаники сероцветные от мелко - до крупнозернистых, преимущественно кварцевые, с прослоями и линзочками алевролитов и аргиллитов.
Глинистая перемычка раздеяющая верхний и нижний пласты содержит значительную примесь разнозернистого песчано-алевритового материала.
Резкая литофациальная изменчивость горизонта объясняется засолонением песчаников, и, в меньщей степени, глинизацией разреза. Отмечается значительная пиритизация и трещиноватость пород.
Толщина ярактинского горизонта в пределах Токминского месторождения колеблется от 13 до 7 м, причем наибольщие толщины отмечаются в южной части площади (скв.39), наименьщие - на севере - северо-западе (скв.37, 311).
Верхний венд (V2).
Тирская свита (V2 tir) перекрывает отложения непской свиты и предсталена пачкой неравномерно переслаивающихся доломито - ангидритовых пород с включениями терригенного материала. В подошве свиты трассируется региональный геофизический репер ml.
Нередко в разрезе свиты отмечаются тонкие пласты серых, разнозернистых, кварцевых песчаников, вьщеляемых в парфеновский горизонт, промышленная продуктивность которого доказана на Марковской площади. Общая мощность тирской свиты 21 - 52 м и уменьшается в северо-восточном направлении.
Катангская свита (V2 kat). Нижняя граница свиты проводится в подошве пласта плотных, массивных, высокоомных доломитов, выделяемых в Преображенский горизонт, являющийся региональным геофизическим репером m2, из которого на Преображенской и Даниловской площадях получены промышленные притоки нефти и газа.
В пределах Ярактинской площади толщина горизонта 14 - 18 м.
Преображенский горизонт перекрыт пачкой плотных темно-серых
стилолитизированных и окремнелых доломитов с прослоями более глинистых карбонатных пород, черных аргиллитов и белых ангидритов.
Общая мощность подсвиты 80 - 86м.
Собинская свита(V2 sb) представлена массивными сероцветными доломитами иногда трещиноватыми и кавернозными участками окремнелых с прослоями ангидрито - доломитов и глинистых доломитов, в подошве свиты залегает пласт массивных высокоомных доломитов, выделяемый в качестве регионального геофизического репера m3. Общая мощность свиты около 70 м.
Тэтэрская CBHxa(V2tt). Верхняя граница свиты проводится по подошве первого пласта каменной соли усольской свиты и уверенно идентифицируется по данным ГИС, по резкому спаду сопротивлений при переходе от доломитов к солям. В разрезе свиты вьщеляется устькутский горизонт, представленный двумя пластами сероцветных доломитов, участками окремнённых с подчинёнными прослоями ангидритов, ангидрито-доломитов и глинистых доломитов, в нижней части усть-кутского горизонта отмечаются каверны, выполненные солью.
Верхний пласт усть-кутского горизонта мощностью 24-30 м, представлен доломитами глинистыми, участками засолоненными и окремнелыми с трещинами, выполненными ангидритами, иногда с выпотами нефти.
Второй (нижний) пласт, мощностью до 24 м, сложен плотными массивными доломитами с кавернами, выполненными солью.
На Западно - Ярактинском ЛУ ФЕС горизонта низкие и при опробовании притока, как правило, не получают. Исключением является только скв. 23 при испытании которой в открытом стволе было получено 5 литров нефти.
Общая толщина вендского комплекса изменяется от 284 м до 332 м.
Нижний кембрий (Є1). Ленский ярус (Є1l)
Усольская свита (Є1 us) согласно залегает на отложениях тэтэрской свиты и представлена неравномерным чередованием пластов каменной соли с известняками, известковыми доломитами и доломитами.
В средней части выделяется осинский горизонт, (геофизический репер - А), отмечающийся повышенными сопротивлениями, из которого в скв. 9, 14 и 19 Ярактинских получены непромышленные притоки нефти. В ряде скважин над осинским горизонтом прослеживаются трапповые тела темно-серых и черных участками трещиноватых диабазов толщиной до 180м, общая толщина свиты 407 - 530 м.
Бельская свита (Є1bs) сложена галогенно-карбонатными породами, согласно залегающими на отложениях усольской свиты. По литологическим признакам свита подразделяется на три подсвиты: нижнюю, среднюю и верхнюю. Ввиду однотонности состава нижняя и средняя подсвиты объединены.
Нижне-среднебельская подсвита (Є1 bs1+2) представлена серыми массивными известняками и доломитами с включениями гипса и ангидрита. В нижней части подсвиты встречаются тонкие прослои каменной соли, в подошве выделен христофоровский горизонт, сложенный доломитами с прослоями известняков, доломито-ангидритов и глинистых доломитов. Толщина горизонта 70-80 м, толщина подсвиты 260 - 3 05 м.
Верхнебельская подсвита (Є1 bs3) представлена переслаиванием пластов белых и светло-розовых каменных солей толщиной более 20 м, с менее мощными пластами серых глинистых доломитов. Толщина подсвиты 134 - 169 м, а общая толщина свиты 394- 474 м.
Булайская свита (Є1bl) согласно перекрывает бельскую свиту и представлена массивными, сероцветными, мелкозернистыми слабо трещиноватыми и кавернозными доломитами с прослоями более глинистых разностей. В кровле свиты вьщелен геофизический репер Н4. Толщина свиты меняется в пределах 90-126 м.
Ангарская свита (Є1 an) разделяется на нижнюю доломитовую толщиной 45 - 85 м (в кровле геофизический репер Нз), и верхнюю - галогенно-карбонатную подсвиты. В разрезе верхней подсвиты выделяется бильчирский горизонт, в котором нефтегазопроявления отмечались на Непской площади. Общая толщина свиты 470- 750 м.
Нижний-средний отделы (Є1-2) Амгинский ярус (Є1-2 am)
Литвинцевская свита (Є1-2 lt) без перерыва залегает на породах ангарской свиты и представлена известняками и доломитами в нижней части слаботрещиноватыми. В кровле свиты выделен геофизический репер Hi. Толщина свиты изменяется в пределах 65 - 80 м.
Средний-верхний отделы (Є2-3)
Верхоленская свита(Є2-3vl) согласно залегает на доломитах литвинцевской свиты и сложена пестроцветными мергелями, чередующимися с прослоями доломитов, алевролитов, аргиллитов, реже гипсов в нижней части разреза и песчаников - в верхней.
Толщина отложений верхоленской свиты 427 - 495м.
Иглинская свита(Є2-3 il) завершает разрез кембрия и в нижней части сложена сероцветными водорослевыми доломитами с тонкими прослоями алевролитов и песчаников, а в верхней - песчаниками зеленовато - и розовато-серыми, кварцевыми, мелкозернистыми с карбонато-глинистым цементом, с единичными прослоями алевролитов и мергелей. Характерно наличие медистого оруденения. Толщина свиты составляет 30 - 35м.
Ордовикская система (О)
На Ярактинской площади отложения ордовика представлены нижним, средним и переходным средним - верхним отделами.
Нижний отдел (O1). Устькутский ярус (О1uk),
Нижний ордовик представлен усть-кутской свитой
Устькутская свита (O1uk) согласно залегают на красноцветных породах илгинской свиты и подразделяется на нижнюю и верхнюю подсвиты. Нижняя - сложена, массивными мелкозернистыми доломитами, участками кавернозными, с редкими прослоями окремнелых глауконитовых песчаников. Верхняя - представлена песчаниками и доломитами с прослоями алевролитов и аргиллитов. Толщина свиты 25 - 45 м.
Средний отдел (О2). Криволуцкий ярус (О2kr)
Криволуцкая свита (О2kr) со стратиграфическим несогласием залегает на породах усть-кутской свиты и в нижней части сложена зеленовато - и жёлто-серыми песчаниками и алевролитами с линзовидными прослоями и аргиллитов. Верхняя часть свиты представлена однородной толщей желтовато-серых песчаников общей толщиной 30 - 70 м.
Мангазейский ярус (О2mg)
Чертовская свита (О2cht) согласно залегает на породах криволуцкой свиты и сложена глинистыми грязно-зелеными алевролитами, аргиллитами зеленого и цвета с редкими тонкими прослоями серых песчаников, приуроченных большей частью к кровле свиты. Толщина свиты 40 - 80 м.
Средний-верхний отдел (О2-3)- Долборский-Мангазейский ярус (О2-3 dl-mn)
Макаровская свита (О2mk) представлена красноватыми алевролитами и песчаниками кварцевыми, известковистыми, с характерными голубыми и зелеными пятнами округлой формы. Подчиненное место в разрезе занимают аргиллиты. Толщина свиты 10 - 115м.
Четвертичная система (Q)
Четвертичные отложения имеют повсеместное распространение, и подразделяется по своему генезису на элювиальные (2м), делювиальные (2- 4м) и аллювиальные (10 - 15м).
Тектоника
Токминское месторождение расположено в южной части Непско-Ботуобинской антеклизы Лено-Тунгусской нефтегазоносной провинции. Непско-Ботуобинская антеклиза, площадь которой в пределах замкнутой изогипсы -2100 м по поверхности фундамента составляет 300 тыс. км^, имеет северо-восточное простирание, с юга ограничена Ангаро- Ленской ступенью, с востока - глубоким Предпатомским региональным прогибом. На западе и северо-западе антеклиза граничит с Присаяно-Енисейской синеклизой. Катангской и Сюгджерской седловинами (рис.2).

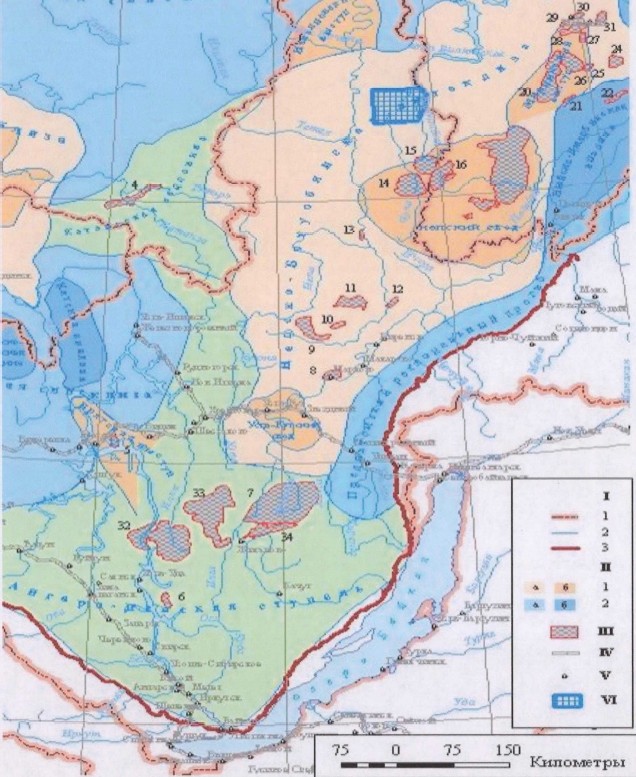

Рис.2. Обзорная структурно-тектоническая карта юга Сибирской платформы
I - границы: 1- административные; 2- структурных элементов; 3- горного обрамления. II - пликативные структуры: 1-положительные; 2- отрицательные; а- надпорядковые, б- первого порядка. III - месторождения нефти и газа: 8-Марковское; 9- Ярактинское и Токминское; 10- Аянское; 11- Дулисминское; 12- Пилюдинское; 13- Даниловское; 14- Верхнечонское; 15- Вакунайское. IV -железня дорога, V - населенные пункты, VT - Даниловский ЛУ.
В центральной, наиболее приподнятой части антеклизы вьщеляется крупный погребенный Непский свод, площадь которого достигает 50 тыс. км^. Непский свод осложнен серией положительных и отрицательньк структур более низкого ранга типа выступов, структурных носов и прогибов. В направлении центральной наиболее приподнятой части свода происходит значительное сокращение мощности осадочного чехла, как за счет выпадения из разреза базальных седиментационных циклов, так и в результате сокращения толщин перекрывающих толщ.
Если в районе Токминской площади мощность осадочного чехла составляет в среднем 2500 м, то на Приображенской площади, расположенной в присводовой части структуры мощность чехла сокращается до 1600 м, что свидетельствует о длительном, унаследованном приподнятом положении Непского свода.

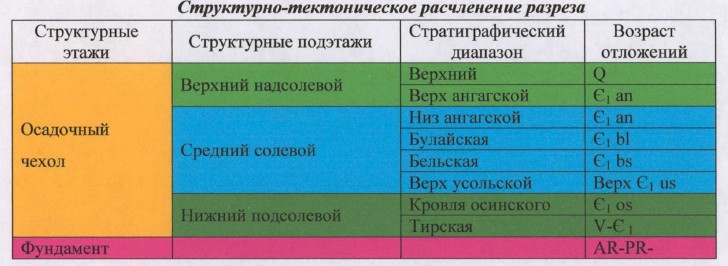

В разрезе осадочного чехла Непского свода выделяется три структурно-тектонических этажа: подсолевой, солевой и надсолевой (табл. 1).
Подсолевой этаж, включающий комплекс отложений от поверхности кристаллического фундамента до кровли осинского горизонта усольской свиты, наиболее полно изучен глубоким бурением в пределах южного и юго-восточного склонов Непско-Ботуобинской антеклизы, где поверхность фундамента и подсолевых отложений полого воздымается к северу и северо-востоку. В среднем, по южному склону Непско-Ботуобинской антеклизы, градиент падения поверхности фундамента составляет 3,5 м на 1 км, а кровли усольской свиты около 2,7 м на 1 км.
На Токминской площади по поверхности фундамета, кровле продуктивных отложений непской свиты и осинского горизонта закартирована линейно вытянутая в субмеридианальном направлении структура амплитудой до 60 - 70 м, осложненная двумя локальными куполами и малоамплитудными разрывными нарущениями северо - западного простирания .
Хотя амплитуда нарущений не превыщает 5- 7 м, они делят структуру на гидродинамически изолированные блоки, содержащие самостоятельные залежи УВ. Можно отметить значительное соответствие структурного плана фундамента (ОГ «Ф»), кровли терригенных отложений непской свиты (ОГ «М2») и кровли осинского горизонта усольской свиты (ОГ «А»).
Средний, солевой структурный этаж включает галогенно-карбонатные отложениями литвинцевской, ангарской, булайской, бельской и усольской свит, в которых прослеживаются регионально выдержанные опорные отражающие горизонты (ОГ), отождествляемые с кровлями литвинцевской, верхнеангарской, нижнеангарской, булайской, нижне - среднебельской свит.
По кровле литвинцевской свиты простирание Токминского поднятия остается неизменным, хотя наблюдается небольщое снижение амплитуды до 40 -50 м, при этом конфигурация структуры становится более четкой. Разлом, ограничивающий восточный борт поднятия, трассируется более четко, хотя его амплитуда не превыщает 10 м.
Надсолевой структурный этаж включает терригенные отложения верхоленской и илгинской свиты среднего-верхнего кембрия, отложения ордовика и четвертичные отложениями, общей мощностью от 2 - 5 до 120 м, обнажающиеся на водоразделах и в долинах рек.
Рис.3. Структурная карта поверхности фундамента
Нефтегазоносность Токминского месторождения
Токминское нефтегазоконденсатное месторождение было открыто в ноябре 1973 г. СКВ. 105 Ткм, в которой при испытании ярактинского горизонта в процессе бурения (инт. 2554 - 2591 м) был получен приток нефти дебитом 0,4 м3/сут и газа 1,5-2 тыс. м3/сут. При опробовании в колонне I пласта ярактинского горизонта в инт. 2552 - 2559 м (абс. отм. - 2110 -2117 м) на 8 мм щтуцере был получен приток нефти дебитом 51,7 м3/сут, и газа - 153,5 тые. м3/сут.
В 1974 - 1976 гг., е целью оконтуривания залежи, выявленной скв. 105 Ткм и опоискования соседних участков бьши пробурены скв. 25, 27, 28, 29, 34, 36 и 56, вскрывшие либо законтурную и либо замещенную часть ярактинского горизонта.
В 2010 г. в 3,5 км к востоку от скв. 37 была пробурена разведочная скв. 311, установившая наличие газовой шапки у нефтяной залежи 1 (верхнего) пласта ярактинского горизонта. При испытании ярактинского в процессе бурения был получен приток газа с конденсатом дебитом 40,9 тыс.м3/сут и 15,8 м3/сут соответетвенно. При пробовании скважины в колонне на 8 мм штуцере приток газа достиг 90 тыс.м^сут и конденсата - 38 м3/сут.
По итогам выполненных ГРР на Токминском месторождении в I (верхнем) продуктивном плаете ярактинского горизонтк выявлена одна газоконденсатная залежь (р- н СКВ. 37) и одна нефтегазоконденсатная (основная) в районе скв. 39, 105 и 311. Обе залежи тектонически и литологически – экранированные.
Источник: Оперативный подсчет запасов нефти, растворенного и свободного газа, конденсата Токминского нефтегазоконденсатного месторождения Западно-Ярактинского ЛУ Иркутской области. Постников Е.В., Рапопорт А.Б., Исакова Т.Г., и др. 2012
