Южно-Алтыновское нефтяное
Южно-Алтыновское нефтяное месторождение расположено в Октябрьском районе Пермского края в 140 км к юго-востоку от краевого центра г. Перми и 29 км к северо- северо-западу от районного центра нос. Октябрьский (железнодорожной станции Чад), В результате геологоразведочных работ, проведенных в 1988-2004 г., на месторождении выявлены две водоплавающие залежи массивного типа в карбонатных отложениях кашир- ско-верейского и верейского подъярусов московского яруса (пласты KB1 и В3В4). Однако оценка запасов была проведена только по водоплавающей залежи пласта KB1.
Подсчёт запасов нефти каширско-верейского пласта KB1 Южно-Алтыновского месторождения выполнен в 2004 году ООО «ПермНИПИнефть» по данным скважины № 236, пробуренной в сводовой части Южно-Толокинской брахиантиклинали. Согласно этому подсчёту, запасы нефти пласта KB1 на площади, ограниченной водонефтяным контактом, по состоянию на 1.11.2004 г. отнесены к категориям C1 и С2 в количестве: геологические — соответственно 244 и 220 тыс. т, извлекаемые 85 и 77 тыс. т, запасы растворённого газа - геологические 14 и 13 млн., м3, извлекаемые 5 и 4 млн., м3. Подсчитанные запасы нефти утверждены ЦКЗ МПР России.
В административном отношении Южно-Алтыновское нефтяное месторождение расположено на территории Октябрьского района Пермского края, в 140 км к юго- востоку от краевого центра г. Перми и 29 км к северо-северо-западу от районного центра пос. Октябрьский (железнодорожной станции Чад) (Рис. 1). Участок месторождения занимает площадь менее 1 км2, географические координаты участка составляют 56°46'29" северной широты и 57°03'26” восточной долготы.

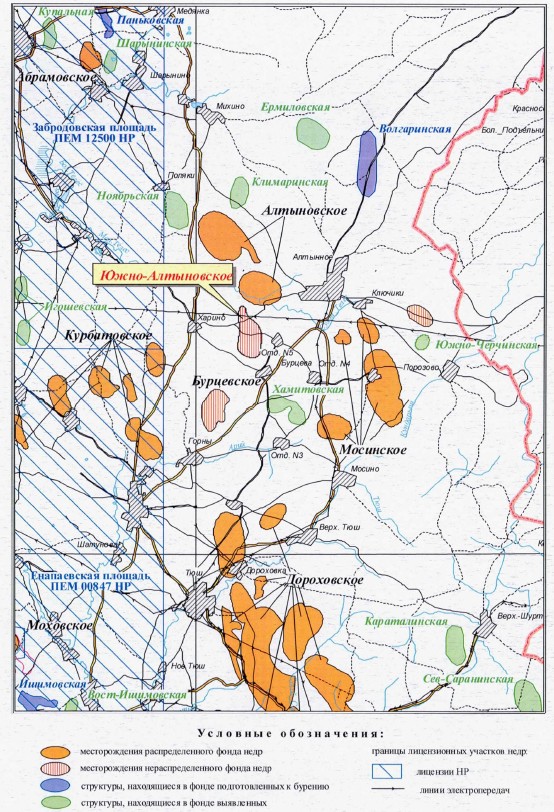

Рис. 1. Обзорная схема расположения Южно-Алтыновского нефтяного месторождения. Масштаб 1 :200 000
В геоморфологическом отношении Южно-Алтыновское месторождение расположено в пределах денудационной равнины Предуралья. Рельеф района относится к типу всхолмленных равнин с абсолютными отметками в пределах 270-373 м и относительными превышениями 70-100 м. Рельеф расчленен сетью речных долин, логов, оврагов и карстовых воронок. Район Южно-Алтьшовского месторождения дренируется верховьями рек Сухой Телес, Малый Телес и Арий.
Основными полезными ископаемыми района являются нефть и газ. Другие полезные ископаемые представлены месторождениями известняков, доломитов, гипса и кирпичной глины, имеющих местное значение.
Ближайшие разрабатываемые газонефтяные месторождения Алтыновское, Курба- товское, Дороховское и Мосинское нефтяное (лицензии ПЕМ 13012 НЭ, ПЕМ 12474 НЭ, ПЕМ 12467 НЭ и ПЕМ 12478 НЭ) находятся соответственно в 0,5-1 км к северу, 5 км к запад-юго-западу, 9 км к югу и 4,5 км к востоку от Южно-Алтьшовского месторождения (Рис. 1). Ближайшие нефтяные месторождения нераспределенного фонда Бурцевское газонефтяное и Черчинское нефтяное находятся соответственно в 2,5 км к юго-юго-западу и 9 км к востоку от Южно-Алтьшовского месторождения.
Характеристика литолого-стратиграфического разреза
На территории Южно-Алтьшовского нефтяного месторождения и прилегающей к нему площади соседнего Мосинского нефтяного месторождения поисковыми и разведочными скважинами вскрыты осадочные отложения четвертичной, нижнего отдела пермской, каменноугольной, девонской и вендской систем. Непосредственно на Южно-Толокинской структуре Южно-Алтыновского месторождения в её сводовой части пробурена одна поисковая скважина № 236 до отложений турнейского яруса (забой 1895 м). На площади соседнего Алтыновского газонефтяного месторождения наиболее древними породами, вскрытыми в разведочных скважинах № 208 и 217, также являются отложения турнейского яруса (забой 1815 и 1806 м). Поэтому характеристика вендского и девонского комплексов в приводимом ниже описании стратиграфического разреза Южно-Алтьшовского месторождения приведена по данным соседнего Мосинского месторождения.
Изученные стратиграфические разрезы поисково-разведочных скважин представлены следующими структурно-вещественными комплексами (снизу вверх): вендским терригенным, верхнедевонским терригенным, верхнедевонско-турнейским карбонатным, нижне-средневизейским терригенным, верхневизейско-башкирским карбонатным, верейским терригенно-карбонатным, верхнекаменноугольным карбонатным, нижнепермским с разными типами разреза от сульфатно-карбонатного до глинисто-сульфатно-галогенного. Ниже приведена краткая характеристика основных вещественных комплексов пород.
Верхнепротерозойская эонотема PR2
Вендская система V
Верхний отдел V2
Терригенный комплекс верхнего венда включает отложения каировской и шкаповской серий. Вскрытый разрез представлен переслаиванием аргиллитов и алевролитов с прослоями песчаников, которые залегают трансгрессивно и с угловым несогласием на рифейском карбонатно-терригенном комплексе. Аргиллиты зеленовато- и темно-серые, алевритистые, плитчатые, участками слабослюдистые. Алевролиты темно- и зеленовато-серые, полевошватово-кварцевые, неравномерно глинистые и песчанистые, слюдистые. Песчаники зеленовато-серые, неравномерно алевритистые, глинистые, мелкозернистые, плотные, крепкие. Мощность вендского комплекса в районе достигает 250 м. На платформенной части Пермского Прикамья в вендском комплексе открыты четыре непромышленные залежи нефти и отмечены многочисленные нефтебитумопроявления.
Девонская система D
На Мосинской площади представлена франским и фаменским ярусами верхнего отдела, которые с большим стратиграфическим несогласием перекрывают породы венда.
Верхний отдел D3
Франский ярус D3f
В состав яруса входят три подъяруса. Нижний подъярус представлен только тиманским горизонтом, средний - саргаевским и доманиковым горизонтами, верхний - мен- дымским и нерасчленёнными воронежским, евлановским и ливенским горизонтами.
С доманикового времени франского века на территории Пермского Прикамья начала формироваться Камско-Кинельская система прогибов (ККСП). В зависимости от положения относительно палеоструктурных элементов этой системы в верхнедевонских и тур- нейских отложениях выделяются три типа разрезов: рифовый (сводовый), склоновый (бортовой) и депрессионный (межрифовый, впадинный). Рифовый тип разреза имеет максимальную толщину и сложен светло-серыми органогенными известняками, микро- и тонкозернистыми, прослоями органогенно-детритовыми, массивно- и неяснослоистыми, а также известковистыми доломитами, микро- и тонкозернистыми, кавернозными. Депрессионный тип разреза характеризуется минимальной толщиной и сложен черными, в разной степени окремнёнными и битуминозными известняками, которые переслаиваются с черными глинистыми сланцами, участками окремнёнными, битуминозными, с очень тонкой слоистостью. Склоновый тип разреза характеризуется промежуточной толщиной и представлен неравномерно окремнёнными известняками, прослоями органогенно- детритовыми и мелкообломочными, которые чередуются с прослоями битуминозных известковистых сланцев. На площади Южно-Алтыновского месторождения развит рифовый тип разреза глубоководного шельфа, характерный для бортовой зоны ККСП.
Нижнефранский подъярус D3f1
Тиманский горизонт D3tm
Представлен терригенной пачкой в нижней части и карбонатной - в верхней.
Терригенная пачка представлена переслаиванием песчаников, алевролитов и аргиллитов. Песчаники от светло- до тёмно-серых, мелко-, средне- и крупнозернистые, с примесью глинистого и алевритового материала, с неясной слоистостью. Алевролиты светло- и зеленовато-серые, неравномерно глинистые, местами ожелезнённые, пестроокрашенные. Аргиллиты серые и тёмно-серые с зеленоватым оттенком, алевритистые.
Карбонатная пачка представлена известняками и доломитами. Известняки темносерые с коричневатым оттенком, скрыто- и тонкозернистые, трещиноватые, с обломками брахиопод и криноидей. Доломиты темно-серые с коричневатым оттенком, мелкозернистые, неравномерно глинистые, плотные, крепкие. Толщина горизонта от 5 до 14 м.
Среднефранский подъярус D3f2
Саргаевский горизонт D3sr
Сложен известняками темно-серыми с коричневатым оттенком, микро- и тонкозернистыми, трещиноватыми, с фауной брахиопод, криноидей, фораминифер. Толщина горизонта от 5 до 12 м.
Доманиковый горизонт D3dm
Разрез впадинного типа представлен известняками и сланцами. Известняки темносерые с коричневатым оттенком, прослоями почти чёрные, битуминозные, микро- и тонкозернистые, с детритом, часто перекристаллизованные, окремнённые, с включениями пирита, с фауной остракод, пелеципод, кониконхий, брахиопод, криноидей. Сланцы битуминозно-известковые, известково-битуминозные, битуминозно-глинистые, почти чёрные, часто окремнённые, с тонкой слоистостью. Толщина горизонта от 21 до 32 м.
Верхнефранский подъярус D3f3
Мендымский горизонт D3md
Разрез рифово-лагунного типа представлен переслаиванием доломитов и известняков. Доломиты темно-серые с коричневатым оттенком, мелкозернистые, плотные, крепкие, со стилолитовыми швами, глинистыми примазками по плоскостям наслоения, редкими мелкими кавернами, включениями ангидрита и пирита. Известняки серые с коричневатым оттенком, микро- и тонкозернистые, с детритом, доломитизированные, прослоями битуминозные, плотные, крепкие, с включениями пирита. Толщина горизонта от 37 до 64 м.
Воронежский, евлановский, ливенский горизонты D3vr-lv
Разрез рифово-лагунного типа представлен известняками и доломитами. Известняки серые с коричневатым оттенком, микро- и тонкозернистые, перекристаллизованные, доломитизированные, плотные, крепкие, с примазками зеленовато-серой глины и стилолитовыми швами, с остатками брахиопод, криноидей. Доломиты коричневато-серые, разнозернистые, прослоями известковистые, с глинистыми примазками, редкими кавернами, гнёздами голубого ангидрита. Детрит представлен обломками остракод, гастропод, брахиопод, криноидей, водорослей. Толщина нерасчленённого верхнего франа 162-198 м.
Фаменский ярус D3fm
Представлен тремя подъярусами. Нерасчленённая толща нижнего и среднего подъярусов сложена известняками и доломитами. Разрез отнесён к рифово-лагунному типу.
Известняки серые и светло-серые с коричневатым оттенком, микро- и тонкозернистые, неравномерно доломитизированные, участками перекристаллизованные, окремнённые, кавернозные, со стилолитовыми швами. Доломиты серые и коричневато-серые, мелкозернистые, известковистые, плотные, крепкие, с редкими гнёздами голубовато-серого ангидрита, со стилолитовыми швами, мелкими кавернами, включениями пирита, с остатками криноидей, остракод, водорослей, фораминифер. Толщина подъярусов 186-237 м.
Верхний подъярус в объёме заволжского надгоризонта сложен известняками светло-серыми с коричневатым оттенком, микро- и тонкозернистыми, неравномерно доломи- тизированными, плотными, крепкими, перекристаллизованными, со стилолитовыми швами, включениями ангидрита и гипса, фауной фораминифер, остракод, криноидей, брахио- под, кораллов, водорослей. Толщина надгоризонта 41-65 м. Толщина яруса 243-293 м.
Каменноугольная система С
Представлена всеми тремя отделами: нижним, средним и верхним.
Нижний отдел C1
Представлен тремя ярусами: турнейским, визейским и серпуховским.
Турнейский ярус C1t
Нижнетурнейский подъярус C1t1
Гумеровский, малёвский и упинский горизонты C1ml-up
Разрез нерасчленённой гумеровско-малёвско-упинской толпщ отнесён к рифово-лагунному типу и представлен известняками серыми, мелкодетритовыми, прослоями мелко- и тонкозернистыми, трещиноватыми, с фауной брахиопод, остракод, криноидей. Толщина нерасчленённых горизонтов 14-32 м.
Верхиетурнейский подъярус C1t2
Черепетский горизонт C1ml
Сложен известняками и доломитами мелководно-морского типа. Известняки серые и тёмно-серые с коричневатым оттенком, мелко- и тонкозернистые, с детритом, плотные, крепкие, неравномерно перекристаллизованные, мелкокавернозные, окремнённые, глинистые, с фауной брахиопод, кораллов, фораминифер. Доломиты вторичные, серые и коричневато-серые, мелко- и тонкозернистые, массивно слоистые, известковистые, сульфатизи- рованные, слабо пористые. Толщина горизонта 9-21 м.
Кизеловский горизонт C1kz
Представлен известняками с прослоями доломитов и аргиллитов. Известняки серые и светло-серые с коричневатым оттенком, мелкодетритовые, с детритом брахиопод, кри- ноидей, остракод, кораллов, прослоями мелко- и тонкозернистые, неравномерно перекри- сталлизованные, доломитизированные, битуминозные, со стилолитовыми швами. Доломиты тёмно-серые, тонкозернистые, песчаниковидные, слабо известковистые, плотные, крепкие, неравномерно ожелезнённые. Аргиллиты тёмно-серые, слабо слюдистые, известковистые, тонкоплитчатые, с включениями пирита. Толщина горизонта 14-22 м.
Вскрытая толщина турнейского яруса в скважине № 236 - 67 м.
Визейский ярус C1v
Кожимский надгоризонт C1V1
Кожимский надгоризонт представлен радаевским и бобриковским горизонтами.
Радаевский горизонт C1rd
Представлен неравномерным переслаиванием алевролитов, аргиллитов, реже песчаников. Алевролиты тёмно-серые, почти чёрные, разнозернистые, неравномерно глинистые и песчанистые, кварцевые, с ходами илоедов, включениями пирита. Аргиллиты тёмно-серые, почти чёрные, углистые, алевритистые, слюдистые, тонкослоистые, с плитчатой отдельностью, с углефицированными растительными остатками и включениями пирита. Песчаники светло-серые и серые, тонко- и мелкозернистые, кварцевые, неравномерно алевритистые, тонкослоистые. На территории юго-востока Пермского края пористые разности песчаников и алевролитов являются газо- и нефтенасыщенными. Толщина горизонта по скважине № 236 - 20 м.
Бобриковский горизонт С1bb
Представлен переслаиванием песчаников, аргиллитов и алевролитов. Песчаники светло-серые и серые, кварцевые, тонко- и мелкозернистые, тонкослоистые, неравномерно пористые. Алевролиты тёмно-серые, участками почти чёрные, разнозернистые, неравномерно глинистые, песчанистые, слабо слюдистые, с углефицированными растительными остатками и включениями пирита. Аргиллиты тёмно-серые, почти чёрные, слюдистые, неравномерно алевритистые, тонкослоистые, с плитчатой отдельностью, с углефицированными растительными остатками и включениями пирита. Пористые разности песчаников и алевролитов на юго-востоке Пермского края часто являются газо- и нефтенасьпценными. Толщина горизонта по скважине № 236 - 22 м.
Окский надгоризонт C1v2
Представлен тульским, алексинским, михайловским и венёвским горизонтами.
Тульский горизонт C1tl
Горизонт сложен двумя пачками: нижней терригенной и верхней карбонатной.
Терригенная пачка представлена алевролитами, аргиллитами и песчаниками с прослоями известняков и каменных углей. Алевролиты серые и тёмно-серые, разнозернистые, кварцевые, глинистые, с песчаной примесью, участками известковистые, плотные, с ходами илоедов. Аргиллиты тёмно-серые, почти чёрные, алевритистые, участками известковистые, слабо слюдистые, тонкослоистые, плитчатые, с углефицированным растительным детритом и включениями пирита. Песчаники серые, коричневато-серые, кварцевые, мелкозернистые, алевритистые, прослоями слабо известковистые, с включениями пирита. Толщина терригенной пачки по скважине № 236 - 37 м. На юго-востоке Пермского края пористые разности песчаников и алевролитов являются газо- и нефтенасьпценными.
Карбонатная пачка представлена известняками серыми с коричневатым оттенком, мелко- и тонкозернистыми, детритовыми, неравномерно глинистыми и доломитизирован- ными, со стилолитовыми швами, остатками фораминифер, брахиопод, остракод, кринои- дей, кораллов. Доломиты тёмно-серые, с коричневатым оттенком, мелкозернистые, неравномерно глинистые и известковистые, плотные, крепкие, с включениями пирита и ангидрита. Толщина карбонатной пачки по скважине № 236 - 28 м, тульского горизонта 65 м.
Алексинский горизонт C1al
Представлен известняками и доломитами с маломощными прослойками аргиллитов. Известняки серые, тёмно-серые, прослоями с коричневатым оттенком, зернистые и детритовые, неравномерно глинистые, слоистые. Доломиты тёмно-серые с коричневатым оттенком, тонко- и мелкозернистые, с мелкими стилолитовыми швами, включениями ангидрита. Аргиллиты тёмно-серые, почти чёрные, алевритистые, неравномерно известковистые, плитчатые. Из фауны встречены остатки фораминифер, криноидей, брахиопод, остракод, мшанок, гастропод, кораллов, водорослей.
Михайловский и венёвский горизонты нерасчленённые C1mh-vn
Михайловский горизонт сложен известняками и доломитами. Известняки серые и тёмно-серые, прослоями с коричневатым оттенком, микро- и тонкозернистые с детритом, детритовые, фораминиферово-детритовые, неравномерно доломитизированные, прослоями сильно глинистые, со стилолитовыми швами. Доломиты серые и тёмно-серые с коричневатым оттенком, микро-, тонко- и мелкозернистые, неравномерно известковистые, с остатками фауны, со стилолитовыми швами и включениями ангидрита.
Венёвский горизонт сложен известняками серыми и тёмно-серыми с коричневатым оттенком, мелкодетритовыми, прослоями тонкозернистыми, участками доломитизирован- ными, плотными, крепкими, со стилолитовыми швами, редкими включениями ангидрита.
Общая толщина алексинского, михайловского и венёвского горизонтов по скважине № 236 составляет 115 м.
Серпуховский ярус C1s
Нижнесерпуховский подъярус C1S1
Тарусский и стешевский горизонты нерасчленённые C1s2
Разрез горизонтов представлен доломитами и известняками с преобладанием доломитов. Доломиты светло-серые со слабым желтоватым оттенком, разнозернистые, прослоями сахаровидные, неравномерно известковистые, в разной степени сульфатизирован- ные, плотные, крепкие, участками трещиноватые, мелкокавернозные. Известняки светлосерые, коричневато-светло-серые, детритовые, фораминиферово-детритовые, детритово- сгустковые, микро- и тонкозернистые, неравномерно доломитизированные.
Верхнесерпуховский подъярус C1S2
Протвинский горизонт C1pr
Представлен известняками и доломитами. Известняки светло-серые, почти белые, мелкодетритовые и мелкосгустковые, плотные, крепкие, перекристаллизованные, неравномерно доломитизированные, со стилолитовыми швами, участками окремнённые. Доломиты серые и светло-серые с коричневатъш оттенками, микро- и тонкозернистые, неравномерно глинистые, кавернозные, с включениями пирита.
Общая толщина серпуховского яруса по скважине № 236 составляет 177,9 м.
Среднекаменноуголъный отдел С2
В состав отдела входят башкирский и московский ярусы.
Башкирский ярус С2b
Сложен известняками серыми и светло-серыми с коричневатъш оттенком, детрито- вьши, микро- и тонкозернистьши, фораминиферо-водорослевъши, мелкодетритовъши, участками трещиноватьши, доломитизированньши, кальцитизированньши, со стилолито- въши швами. Отмечены прослои органогенно-обломочных известняков с полуокатанными галъками диаметром до 2 см тёмно-серого, пелитоморфного известняка, придающими породе брекчиевидный облик. Наиболее пористые разности известняков на соседних месторождениях часто насыщены газом и нефтью. Толщина яруса по скважине № 236 - 86 м.
Московский ярус С2m
Нижнемосковский подъярус С2m1
Верейский горизонт C2vr
Представлен неравномерньш чередованием известняков и аргиллитов с маломощ- ньши (5-10 см) прослоями доломитов в верхней и средней части.
Известняки тёмно-серые, серые, светло-серые с зеленоватьш и коричневатым оттенками, детритовые, детритово-фораминиферовые, микро- и тонкозернистые, реже криноидные, водорослевые, обломочные, неравномерно глинистые и алевритистые, прослоями доломитизированные, со стилолитовыми швами, включениями чёрного кремня. Неравномерно пористые и проницаемые трещиноватые разности известняков на Южно-Алты- новском месторождении являются нефтенасыщенными и слагают нефтяной пласт В3В4.
Аргиллиты тёмно-серые, тёмно-зеленовато-серые, неравномерно известковистые, алевритистые, слюдистые, тонкослоистые, с зеркалами скольжения, отпечатками брахио- под, растительньши остатками и включениями пирита. Доломиты серые с коричневатым оттенком, тонкозернистые, неравномерно известковистые, плотные, крепкие, иногда с включениями ангидрита. Толщина горизонта по скважине № 236 - 56,9 м.
Каширский горизонт С2ks
Сложен известняками и доломитами, в нижней части с прослоями аргиллитов. Известняки серые, светло-серые, прослоями зеленовато-серые и тёмно-серые, микро- и тонкозернистые с детритом, фораминиферово-детритовые, участками глинистые, массивно слоистые, со стилолитовыми швами, плотные, крепкие. Доломиты светло-серые с коричневатым оттенком, микро- и тонкозернистые, прослоями известковистые, неравномерно глинистые, со стилолитовыми швами, плотные, крепкие, с включениями ангидрита и пирита. Неравномерно пористые и проницаемые трещиноватые разности известняков на Южно-Алтыновском месторождении слагают продуктивный нефтяной пласт КВ1.
Аргиллиты зеленовато-серые, тёмно-зеленовато-серые, неравномерно известковистые, прослоями алевритистые, с отпечатками брахиопод, включениями пирита и редкими углистыми вкраплениями. Толщина горизонта по скважине № 236 - 60 м.
Верхнемосковский подъярус С2m2
Подольский горизонт С2pd
Сложен известняками и доломитами. Известняки серые, светло-серые с коричневатым оттенком, фораминиферово-водорослевые, детритово-фораминиферовые, реже микро- и тонкозернистые с детритом, неравномерно доломитизированные, участками глинистые, со стилолитовыми щвами, включениями кремня, прослоями известняково-раковинных песчаников. Доломиты светло-серые с коричневатым оттенком, микро- и тонкозернистые, неравномерно известковистые, глинистые, с включениями ангидрита. Толщина горизонта по скважине № 236 - 101 м.
Мячковский горизонт С2mc
Представлен неравномерным переслаиванием известняков и доломитов.
Известняки светло-серые и серые с коричневатым и зеленоватым оттенками, детритовые и фораминиферово-детритовые, иногда микро- и тонкозернистые с детритом, перекристаллизованные, окремнённые, сульфатизированные, со стилолитовыми швами.
Доломиты светло-серые и серые с коричневатым оттенком, микро- и тонкозернистые, неравномерно известковистые, с органогенными остатками, мелкими кавернами, включениями ангидрита. Толщина горизонта по скважине № 236 - 109,9 м.
Верхнекаменноугольный отдел С3
Верхнекаменноугольные отложения представлены неравномерным переслаиванием известняков и доломитов. Известняки светло-серые, серые, реже тёмно-серые, мелкозернистые с детритом, детритовые и детритово-фораминиферовые, со стилолитовыми швами, окремнённые, с включениями ангидрита. Доломиты серые до тёмно-серых, мелко- и тонкозернистые, известковистые, прослоями кавернозные, с включениями ангидрита.
Толщина отдела по скважине № 236 - 165,8 м.
Пермская система Р
Нижний отдел P1
Ассельский + сакмарский ярусы P1a+s
Нерасчленённая ассельско-сакмарская толща представлена в основном известняками и доломитами, причем доломиты развиты преимущественно в ассельской части толщи. Породы обычно светло-серые, серые, коричневато- и тёмно-серые, плотные, есть пористые и пористо-кавернозные разности, неравномерно битуминозные в верхней части разреза и неравномерно сульфатизированные в нижней части. Известняки чаще органогенно- детритовые, доломиты преимущественно кристаллически зернистые, комковатые и сгуст- ково-комковатые, реже реликтовые органогенно-детритовые. В толще встречаются остатки фузулинд, криноидей, водорослей, кораллов, брахиопод, мшанок, спикул губок.
Толщина нерасчлененных ярусов P1a+s по скважине № 236 составляет 357,6 м.
Артинский ярус P1ar
Бурцевский горизонт P1br
Сложен преимущественно известняками светло-серыми, в различной степени би- туминозньЕми, значительно окремнёнными, оеобенно в нижней части, органогенно-детритовыми. В прослоях известняки тёмно-серые до чёрных с многочисленными остатками мшанок и кораллов. Кровля горизонта проводится по появлению в разрезе колониальных кораллов и повьппенным значениям КС. Для горизонта характерна быстрая фациальная изменчивость, разнообразный состав пород и значительные изменения мощностей в пределах небольших участков. Вьщеляются три типа разреза по преобладанию структурногенетических групп пород: 1) карбонатный слоистый с преобладанием глинисто-битуминозных и битуминозных карбонатов, 2) карбонатный слоистый с органогенными постройками, 3) карбонатный рифогенный. Толщина горизонта по скважине № 236 - 52 м.
Саранинский, саргинский, иргинский нерасчленённые горизонты P1sr-ir
Представлены карбонатной толщей, в верхней части которой развиты рифогенные доломиты и известняки, связанные с сылвенско-саргинскими биогермами. Высота рифовых построек достигает 60-80 м. Рифогенные доломиты и известняки светло-серые, сульфатизированные, массивные, плотные, с фауной мшанок, брахиопод, фораминифер.
Основная часть толщи сложена однообразными слоистыми известняками с подчиненными прослоями доломитов. В прикровельной части толщи распространены известняки и доломиты серые, прослоями темно-серые, органогенно-детритовые, участками глинистые, битуминозные, слабо окремнённые. Ниже по разрезу преобладают известняки зернистые, с органогенным детритом, доломитизированные, слабо сульфатизированные, иногда слабо битуминозные, неравномерно окремнённые, с остатками остракод, криноидей, брахиопод, гастропод, фораминифер, фузулинид, спикул губок. Толщина саранинско- саргинско-иргинских отложений по скважине № 236 - 331,8 м.
Кунгурский ярус P1k
Представлен филипповским и иренским горизонтами, последний на большей части Мосинской площади размыт. При бурении скважины № 236 интервал кунгурского яруса пройден без отбора керна.
Филипповский горизонт P1fp
В большинстве скважин Мосинской площади породы горизонта либо закарстованы, либо отсутствуют совсем. Сохранившаяся часть горизонта сложена преимущественно доломитами и реже известняками. Доломиты светло-серые с желтоватым оттенком, кристаллически зернистые, плотные, крепкие, с включениями тёмно-серой глины и обуглившихся растительных остатков. Известняки серые, светло-серые, в различной степени пе- рекристаллизованные, встречаются в виде маломощных прослоев до 1,5-2 м, содержат примазки и включения битума, пирита. Толщина горизонта от 0 до 59 м.
Иренский горизонт P1ir
В разрезах пяти скважин Мосинской площади сохранилась лишь нижняя часть горизонта в составе ледяно-пещерской сульфатной и неволинской карбонатной пачек. Сульфатная пачка сложена ангидритами голубовато-серыми, кристаллическими, плотными, крепкими, с прослоями коричневато-серого доломита. Карбонатная пачка сложена доломитами коричневато-серыми и серыми, в разной степени глинистыми, кристаллическими и пелитоморфными, с прослойками ангидрита и гипса. Вскрытая толщина от О до 88 м.
Вскрытая толщина кунгурского яруса от О до 141 м. Общая толщина нижнепермских отложений по скважине № 236 составляет 741,4 м.
Четвертичная система Q
Отложения четвертичной системы залегают со стратиграфическим перерывом на размытой поверхности филипповского и иренского горизонтов и представлены аллювиальными, элювиально-делювиальными и обвально-карстовыми образованиями.
Аллювиальные отложения речных террас сложены суглинками, супесями, глинами, песками разнозернистыми и галечниками с галькой уральских пород. Элювиально-делювиальные образования развиты на склонах речных долин и водоразделах и представлены песками, супесями и суглинками. Обвально-карстовые образования залегают на размытой поверхности кунгурского и артинского ярусов и представлены отломами, глыбами и щебнем пористых и кавернозных известняков, доломитов и мергелей. Толщина аллювия, элювия и делювия изменяется от 3-4 м до 20 м, обвально-карстовых образований - до 86 м.
Тектоника
В тектоническом отношении Южно-Алтьшовское месторождение нефти расположено в юго-восточной части Бымско-Кунгурской впадины (Рис. 2), в 10 км к северу от северного окончания Дороховского вала.
Бымско-Кунгурская впадина как крупный тектонический элемент начинает прослеживаться с нижнепалеозойского структурного плана. В структурном плане эмсско- тиманского структурного яруса сохраняются все основные черты вендского этажа, в то же время на юго-востоке территории Пермского края наметилась система ступеней, ограниченных дизьюнктивами северо-западного простирания. Приразломные локальные поднятия, осложняющие ступенчатое погружение, объединяются в виде валов - Дороховского, Красильниковского и др. Западные участки моноклинали представляют собой довольно обширные субмеридиональные структурные террасы, осложненные мульдами и мелкими поднятиями.

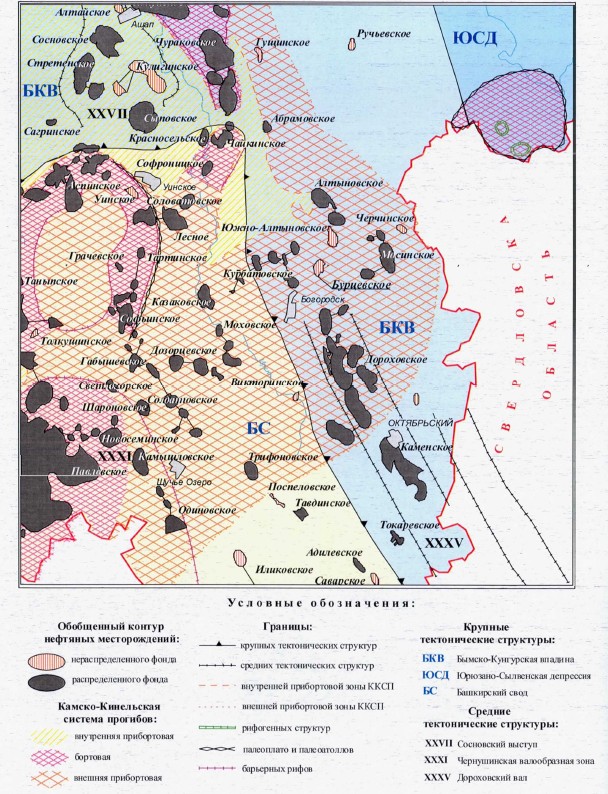

Рис. 2. Тектоническая схема района Южно-Алтыновского нефтяного месторождения. Масштаб 1:500000
В структурном плане верхнефранско-турнейского структурного яруса обстановка значительно изменяется. Камско-Кинельская система прогибов (ККСП) пересекает территорию области с юго-запада на север в виде сопряженных депрессий, разделенных перемычками. Особенно четко ККСП проявляется по кровле отложений фаменского яруса. Все прогибы обрамлены цепочками позднедевонских рифовых сооружений, над отдельными вершинами которых при последующем осадконакоплении возникли структуры облекания. В связи с этим контрастно проявились борта Башкирского, Пермского и Камского сводов, окаймленных барьерными рифами. Внутри прогибов на ограниченных по площади приподнятых участках при соответствующей благоприятной фациальной обстановке сформировались одиночные рифовые сооружения. Обширные выступы в структурном плане кровли терригенного девона послужили цоколем, над которым образовались рифовые массивы типа атоллов. Тектоно-седиментационные массивы небольших размеров примыкают к краям сводов, граничащих с Бымско-Кунгурской впадиной: это Батырбайский выступ, Таныпский атолл на севере Башкирского свода. Между выступами прослеживаются валообразные зоны поднятий.
В структурном плане визейско-верхнекаменноугольного структурного яруса основные изменения связаны с тем, что ККСП постепенно теряет свои очертания от нижнего карбона к верхнему. Если тектоногенные структуры проявляются почти так же четко, как и в нижележащих структурных ярусах, то структуры облекания тектоно-седиментаци- онных поднятий постепенно теряют контрастность отображения от визейских к верхнекаменноугольным отложениям.
Значительные перемены наблюдаются в структурном плане нижнепермского структурного яруса; появляется Предуральский краевой прогиб, состоящий из системы крупных депрессионных элементов. В платформенных районах наиболее важными структурными преобразованиями следует считать обособление краевых впадин, в том числе, и Бымско-Кунгурской впадины на юге Пермского края.
НЕФТЕГАЗОНОСНОСТЬ МЕСТОРОЖДЕНИЯ
Характеристика массивной залежи каширско-верейского пласта KB1
Нефтяная залежь пласта KB1 приурочена к проницаемым известнякам каширско- верейского подъяруса московского яруса среднего карбона и вскрыта скважиной № 236, пробуренной в сводовой части Южно-Толокинской брахиантиклинальной структуры. В процессе бурения и через колонну в этой скважине опробованы турнейские, яснополянские, башкирские, верейские и капшрские отложения.
При опробовании каширско-верейского пласта KBi через колонну в интервале глубин 1239,0...1254,0 м (-959,5...-974,5 м) получен промышленный приток нефти дебитом 3,6 т/сут при Рср.заб. = 3,9 МПа и динамическом уровне Ндин = 750 м.
При структурных построениях (Рис. 3) учтены разведочные скважины № 208, 217 и поисковая скважина № 207 соседнего Алтыновского газонефтяного месторождения. Водонефтяной контакт принят условно на абсолютной отметке -974 м по подошве пласта Kbi в скважине № 236 с учетом опробования в колонне. В этой скважине по данным ТИС пласт KB1 является нефтеносным до абсолютной отметки -974 м; вода отмечается с абсолютной отметки -974 м.
В пределах каширско-верейского пласта в скважине № 236 вьщелено восемь проницаемых прослоев суммарной эффективной толщиной 4,8 м. Из этих прослоев пять верхних толщиной 0,6 - 0,4 - 0,8 - 1,4 - 0,4 м являются нефтенасыщенными, а три нижних толщиной по 0,8 м — водонасыщенными. Эффективная нефтенасыщенная толщина пласта KB1 в скважине № 236 составила 3,6 м при общей толщине пласта 21 м. Коэффициент расчленённости по пласту KB1 равен 6, коэффициент песчанистости - 0,23. По- крыщкой продуктивного пласта служат плотные известняки кащирского подъяруса толщиной 17 м.
Нефтяная залежь пласта КВ1 относится к типу массивных, сводовых (Рис. 3). Размеры ее в пределах принятого ВПК составляют 3,4х1,4 км, высота 13 м.

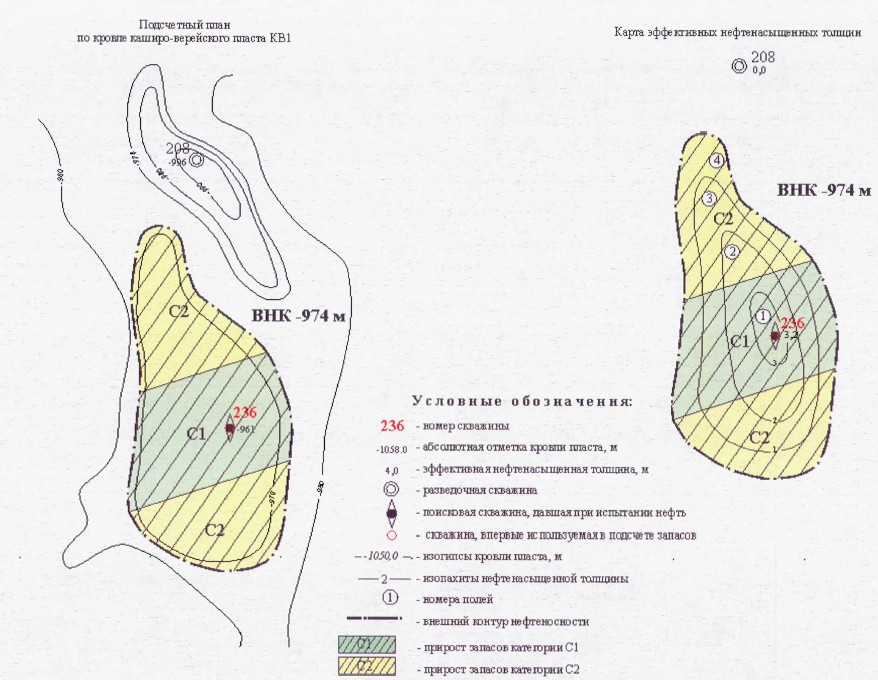

Рис. 3. Подсчётный план и карта эффективных нефтенасыщенных толщин пласта KB1 Южно-Алтыновского нефтяного месторождения
Площадь залежи при подсчёте запасов в 2004 г. определялась планиметрированием в программе AutoCAD R14. Площадь нефтеносности категории С1 ограничена условными линиями, проходящими на расстоянии радиуса дренажа к северу (570 м) и югу (475 м) от скважины № 236 (Рис. 3). Запасы северной и южной частей залежи отнесены к категории С2. Площадь нефтеносности категории С1 составила 1568 тыс. м2, по категории С2 - 2041 тыс. м2. Эффективные нефтенасыщенные толщины рассчитывались как средневзве- щенные по площади и составили: по категории С1 - 1,7 м, по категории С2 - 1,2 м.
Характеристика массивной залежи верейского пласта В3В4
Анализ материалов подсчёта запасов 2004 года показал, что по Южно-Алтынов- скому нефтяному месторождению возможна оценка запасов второго нефтяного пласта В3В4. Такая возможность определяется результатами испытаний пласта В3В4 в колонне скважины № 236, при которых получен промышленный приток нефти дебитом 13,2 т/сут и пластовой воды дебитом 5,7 т/сут. из интервала 1325,0...1335,0 м (-1045,5...-1055,5 м) при Рзаб. - 5,0 МПа, а также наличием структурного обоснования морфологии и размеров залежи, изученностью характера выдержанности пласта по площади, оценкой эффективной нефтенасьпценной толщины продуктивного пласта по ГИС, изученностью вещественного состава нефтяного пласта по керну и коллекторсю1х свойств пород по ГИС.
Продуктивный пласт В3В4 отделен от вышележащего нефтяного пласта KBi толщей терригенных и карбонатных пород нижней части каширского подъяруса и верхней части верейского подъяруса суммарной толщиной 60 м. При этом структурные планы по кровле обоих пластов характеризуются очень хорошей сходимостью (Рис. 3,4).
Рис. 4. Подсчётный план и карта эффективных нефтенасыщенных толщин пласта В3В4 Южно-Алтыновского нефтяного месторождения
Подсчётный план залежи (Рис. 4) построен по данным сейсморазведки и поисковой скважины № 236 с учётом данных по разведочным скважинам № 208 и 217 соседнего Алтыновского месторождения. Структурные построения по кровле пласта В3В4 вьшолнены достаточно обоснованно. При анализе вьщержанности нефтяного пласта по площади изучены данные ГИС по скважинам № 208 и 217 Алтыновского месторождения и сопоставлены схемы вьщеления коллекторов по пласту В3В4 в этих скважинах с данными ГИС по скважине № 236.
Нефтяная залежь пласта В3В4 относится к типу массивных, сводовых (Граф. 5, Рис. 5.3, 5.4). По данным ГИС продуктивный пласт в скважине № 236 залегает в интервале глубин 1321,2... 1337,4 м (-1041,9...-1058,1 м), толщина пласта 16,2 м. Водонефтяной контакт принят условно на абсолютной отметке -1054 м по подошве пласта В3В4 в скважине № 236 с учетом опробования в колонне.
Переинтерпретация материалов ГИС по скважине № 236 показала, что в пределах верейского пласта В3В4 вьщеляется шесть проницаемых прослоев суммарной эффективной толщиной 5,2 м (Граф. 3, Табл. 5.1). Из этих прослоев пять верхних толщиной 0,6 — 0,8 - 1,0 - 0,8 - 0,8 м являются нефтенасыщенными, а нижний прослой толщиной 1,2 м — водонасыщенным. Эффективная толщина пласта В3В4 по скважине № 236 составила 5,2 м при общей толщине пласта 16,2 м, эффективная нефтенасыщенная толщина - 4,0 м, коэффициент расчленённости по пласту В3В4 равен 6, коэффициент песчанистости - 0,32.
Размеры залежи в пределах принятого ВНК составляют 2,95x1,6 км, высота 12,1 м, площадь нефтеносности 3413 тыс. м2.
Сопоставление схемы вьщеления коллекторов пласта В3В4 по скважине № 236 Южно-Алтьшовского месторождения с аналогичной схемой по скважине № 217 соседнего Алтьшовского месторождения показало, что в скважине № 217 в пределах пласта В3В4 вьщеляется не шесть, а только три проницаемых прослоя и все они являются водонасьпценными. При этом в направлении от скважины № 236 к скважине № 217 первый, второй и пятый сверху кефтенасыщекные проницаемые прослои Южно-Алтьшовского пласта В3В4 становятся сначала водонасьпценными к северу от внешнего контура нефтеносности, а затем на площади Алтьшовского месторождения выклиниваются и замещаются плотными породами.
Покрышкой продуктивного пласта служит толща переслаивающих аргиллитов, алевролитов, мергелей и известняков нижней части каширского подъяруса и верхней части Верейского подъяруса суммарной толщиной 60 м.
Источник: Материалы оперативного подсчёта запасов углеводородного сырья по Южно-Алтыновскому нефтяному месторождению к отчёту за 1 полугодие 2014 года по Государственному контракту № 160 от 31.05.2013 г. "Выявление пропущенных залежей на месторождениях и разбуренных площадях нераспределённого фонда недр Волго-Уральской нефтегазоносной провинции с целью вовлечения их в освоение".Меркулов О.И., Соснин Н.Е., Субботин А.Г., и др. 2014
