Класс Месторождения: Крупное
Тип Месторождения: Нефтяное
Местоположение:
Местность: Лес
Стадия разработки: Доразведка
Год открытия: 1978
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 12.92 км²
Южно-Торавейское нефтяное месторождение
Южно-Торавейское многопластовое нефтяное месторождение открыто в 1977 г поисковой скважиной 31, пробуренной в сводовой части одноименной структуры. До 1980 года на месторождении пробурено 3 поисковых (31,32,35) и 2 разведочные №33,36) скважины. Скважина 31 с сентября 1978 года до июня 1980 года находилась в пробной эксплуатации. Накопленная добыча нефти составила 4 тыс.т.
Впервые запасы нефти были рассмотрены и утверждены ГКЗ в 1980 г. (протокол ГКЗ № 8665 от 19.12.80 г) по верхнепермским отложениям Р2u (уфимского яруса) и нижнепермским отложениям Р1ar (артинского яруса). КИН (категории С1) – 0.2 по уфимскому горизонту, 0.25 по артинскому горизонту).
Начальные геологические / извлекаемые запасы нефти в триасовых отложениях (залежь пласта Т1+Т2) были утверждены ЦКЗ в 1979 г (протокол №8434 от 21 декабря 1979г).
В 1978 и 1980 г.г. были рассмотрены и утверждены ЦКЗ запасы нефти и растворенного газа по залежам турне-фаменского ярусов (C1t-D3fm) и среднетриасового (Т2) ярусов.
В административном отношении Южно-Торавейское месторождение расположено на территории Ненецкого автономного округа Архангельской области в 250 км к северо-востоку административного центра округа - города Нарьян-Мар и на 270 км к северо-западу от г. Воркута (Рис. 1).
Рис.1. Обзорная карта района работ
На территории месторождения населенных пунктов нет. Ближайший населенный пункт - поселок Варандей, расположен в 32 км к северо-западу. Ближайшие железнодорожные станции Усинск и Воркута расположены в 290 и 270 км соответственно.
В п. Варандей имеется морской причал и терминал для загрузки танкеров. От терминала построен нефтепровод к Варандейскому и Торавейскому месторождениям. Город Нарьян-Мар является крупным речным и морским портом на Крайнем Севере европейской части России.
На территории участка аэродромы отсутствуют.
Стратиграфия
Осадочный чехол в пределах Южно-Торавейской площади образован породами палеозоя, мезозоя и четвертичными образованиями.
Отложения палеозоя залегают на породах фундамента венд-кембрийского возраста и представлены ордовикской, силурийской, девонской, каменноугольной и пермской системами. Породы фундамента не вскрыты скважинами. Его кровля, по данным сейсмических исследований, залегает на глубинах порядка 6-9 км.
В пределах изучаемой площади наиболее глубокие скважины вскрыли только разрез верхней части фаменского яруса верхнего девона. Весь вскрытый разрез осадочного чехла представлен верхнедевонскими, каменноугольными, пермскими, триасовыми, юрскими,нижнемеловыми и четвертичными отложениями, общей толщиной до 2.7 км.
Стратиграфические разбивки разрезов скважин, пробуренных на Южно-Торавейском месторождении, помещены в табличном приложении 2 книги 2. Сводный геолого-геофизический разрез месторождения изображён на графическом приложении 1 (папка 1). Схемы корреляции продуктивных отложений представлены на графических приложениях 2 и 3 (папка 1). Литологическая характеристика вскрытого разреза, приводящаяся ниже, дана в соответствии с описанием керна, отобранного из скважин, пробуренных в пределах Южно-Торавейской площади (Табл. приложения 6 и 7, книга 2), либо по аналогии с сопредельными месторождениями.
Протерозойская эратема (PR)
Верхнепротерозойская система (PR2)
Рифей-венд (R-V)
Образования верхнего протерозоя слагают фундамент в пределах района работ. По данным бурения глубоких скважин в разных частях Тимано-Печорской платформы и выходам фундамента на поверхность в обнажениях отдельных блоков Тиманского кряжа, данные отложения представлены позднепротерозойскими (рифей-вендскими) осадочно-метаморфическими породами (кристаллические сланцы, кварциты, метадиабазы, мраморы, полимиктовые песчаники, конгломераты, сланцы), прорванными интрузиями кислого и основного состава (граниты, диабазы, гранитоиды). По данным сейсмических исследований кровля фундамента в пределах Варандей-Адзьвинской структурной зоны прогнозируется на глубинах порядка 6-9 км.
Палеозойская эратема (PZ)
Отложения палеозоя представлены породами ордовикской, силурийской, девонской, каменноугольной и пермской систем.
Ордовикская система (O)
Ордовикская система представлена тремя отделами: нижним, средним и верхним.
Нижний ордовик (O1)
Выделяется в объеме тремадокского O1t и аренигского O1a ярусов. Представлен ритмичным переслаиванием розовых, слюдистых, мелкозернистых песчаников, алевролитов и аргиллитов мощностью 200-1000 м (Хорейверская впадина). Формировались отложения в прибрежно-морской обстановке осадконакопления с неоднократным чередованием понижения и повышения уровня моря.
Средний ордовик (O2)
Представлен в объеме карадокского яруса O2k. Среднеордовикские отложения, залегающие с угловым и стратиграфическим несогласием на образованиях рифейского комплекса, либо со стратиграфическим перерывом на терригенных образованиях нижнего ордовика, представлены в пределах Хорейверской впадины вторичными доломитами с прослоями песчаников, алевролитов и аргиллитов (мощность до 180 м). В юго-восточных районах Тимано-Печорской провинции отложения представлены переслаиванием красноцветных и сероцветных глинистых доломитов и аргиллитов (35-130 м).
Верхний ордовик (O3)
Выделяется в объеме ашгиллского яруса (O3as). В составе ашгиллского яруса выделены горизонты: устъ-зыбский O3uz, малотавротинский O3mt и салюкинский O3sl. Отложения верхнего ордовика мощностью до 700 м залегают согласно на среднеордовикских образованиях, реже с угловым и стратиграфическим несогласием на породах рифейского комплекса. В Хорейверской и Верхнепечорской впадинах отложения представлены, в основном, серыми, серо-коричневыми доломитами, реже известняками с прослоями ангидритов, аргиллитов. Формировались карбонатные отложения в условиях трансгрессии морского бассейна.
Силурийская система S
Нижнесилурийский отдел S1
Отложения нижнесилурийского отдела вскрыты скважинами на вале Гамбурцева, в южных частях вала Сорокина и Медынско-Сарембойского вала. Их максимальная вскрытая толщина – 1160 м (скважина 1-Хасырейская). По геофизическим данным толщина нижнего силура составляет 700-1200 м. В объёме нижнего силура выделяются лландоверийский и венлокский ярусы.
Лландоверийский ярус S1lпредставлен отложениями джагалского S1dz и филиппъельского S1fl горизонтов, , образовавшимися в условиях постепенного нарастания морской трансгрессии. Его нижняя часть сложена иловыми и водорослевыми карбонатами заиленных зон мелководного шельфа. Известняки глинистые, часто доломитизированные. Скважина 1-Хасырейская вскрыла лландоверийские отложения на глубину 822 м.
Венлокский ярус S2vк сложен ритмично чередующимися известняками (преобладают) и вторичными доломитами мелководноморской части шельфа. Карбонаты содержат незначительную примесь глинисто-алевритового и детритового материала. Толщина яруса изменяется от 338 м (скважина 1-Хасырейская) до 408 м (скважина 48-Осовейская).
Верхнесилурийский отдел S2
Верхнесилурийские отложения залегают согласно на породах нижнего силура. Полные разрезы вскрыты скважинами в южной части Варандей-Адзьвинской структурной зоне (ВАЗ) на Нядейюской, Черпаюской и Юраюской площадях, толщина отложений 370-940 м. Верхний отдел силура разделяется на лудловский и пржидольский ярусы.
Лудловский ярус S2ld (гердьюский горизонт S2gjобразован переслаивающимися карбонатными и глинисто-карбонатными морскими шельфовыми отложениями с преобладанием глинистых известняков, доломитов, мергелей и подчинённым значением маломощных аргиллитов. Толщина яруса 220-520 м, она уменьшается, как весь отдел в целом, в южном направлении
Пржидольский ярус S2p (гребенский горизонт S2gr).
Пржидольские разрезы имеют ритмичное строение и представлены карбонатными толщами, формировавшимися в мелководно-шельфовых условиях. Характерны известняки часто глинистые, с многочисленной раковинной и коралловой фауной. Иногда отмечаются рифогенные кораллово-строматолитовые образования, слагающие небольшие, от долей метра до нескольких метров, биогермы и биостромы.
Завершающая фаза пржидольского цикла характеризуется обмелением бассейна и изолированностью области седиментации. Об этом свидетельствуют вторичная доломитизация органогенных пород и появление в отдельных разрезах пластов песчаников и алевролитов кварцевого состава. Полная толщина гребенских отложений установлена в южной части ВАЗ (скважины Черпаюской площади, скв. № 1-Нядейюская), где она составляет 150-420 м. Толщина увеличивается на север. В этом же направлении возрастает и глубина залегания кровли силурийских пород до 4100-5700 м.
Гребенской горизонт рассматривается как полупокрышка с развитием низкоёмких порово-трещинных и каверново-порово-трещинных коллекторов, приуроченных к прослоям илово-детритовых известняков. Формирование карбонатных коллекторов в кровельной части горизонта связано с гипергенными процессами в биогенных отложениях вследствие кратковременного перерыва в осадконакоплении на рубеже позднего силура и раннего девона. Силурийские глинистые и карбонатно-глинистые отложения содержат нефтематеринские породы средней и низкой продуктивности.
Девонская система (D)
Девонские отложения представлены нижним и верхним отделами. Формирование отложений происходило в мелководно-морском бассейне в условиях регрессии, завершившей каледонский седиментационный цикл. Условия осадконакопления и объём отложений во многом определялись влиянием Большеземельского палеоподнятия, занимавшего в раннедевонскую эпоху южную часть ВАЗ.
Нижнедевонскиий отдел D1
Нижнедевонские отложенияв пределах рассматриваемой территории представлены отложениями лохковского, пражским, эмским ярусами. Толщина отложений изменяется от 92 м до 149 м. Стратиграфическая полнота разрезов нижнего девона определяется степенью эрозии в предсреднедевонское и предтиманское время. Наибольшему размыву подверглись отложения нижнего девона, сформированные на склонах палеоподнятий – территория западной прибортовой и южной частей ВАЗ. Уменьшение стратиграфического объёма нижнего девона происходит также за счёт выпадения из разреза нижней части лохковского яруса.
Лохковский ярус D1l
Овинпармский горизонт D1op
Развит на всей территории ВАЗ. В северо-восточной части зоны формировался в зоне морского мелководья с переменчивым глинистым и глинисто-карбонатным типом осадконакопления. Он характеризуется наиболее полным объёмом, глинисто-карбонатным составом, ритмично-слоистым строением. В целом ему соответствуют два крупных двучленных седиментационных ритма. Верхние регрессивные части ритмов слагаются известняками, часто доломитизированными, прослоями глинистыми, вторичными доломитами. В рассмотренных породах выявлены коллекторы. Нижние трансгрессивные части ритмов представлены иловыми накоплениями глинистого и карбонатно-глинистого состава. Глинистые отложения выполняют роль флюидоупора для залежей нефти в коллекторах регрессивных частей ритмов. Базальные глинистые пласты в разрезах овинпармского горизонта могут служить флюидоупорами для залежей углеводородов в кровельной части пржидольского яруса верхнего силура. Толщина отложений 90-250 м и уменьшается на юг. Вторичные процессы широко развиты в этих отложениях – доломитизация, трещинообразование и выщелачивание. Они оказали положительное влияние на формировании фильтрационно-емкостных свойств пород. Процессы выщелачивания наиболее интенсивно проявились в породах с органогенной структурой и трещиноватых разностях.
Сотчемкыртинский горизонт D1sk р
Отложения данного горизонта развиты в северной и центральной частях территории ВАЗ. В сотчемкыртинское время на территории ВАЗ установились условия полузакрытого мелководно-морского бассейна с повышенной солёностью, где накапливались преимущественно хемогенные осадки. В подошве горизонта залегает глинисто-карбонатная толща (65-90м), представленная доломитами и глинистыми доломитами хемогенного и хемогенно-органогенного генезиса. В породах с органогенно-детритовой структурой формировались коллекторы каверново-порово-трещинного типа. Верхняя часть сотчемкыртинского горизонта представлена тонкослоистой ангидрит-доломитовой толщей (0-320 м). Породы неравномерно трещиноватые. Толщина горизонта изменяется от 0 до 390 м вследствие эрозии в предсреднедевонское и раннефранское время. Эрозия положительно сказалась на коллекторских свойствах отложений.
Пражский и эмский ярус D1p
Отложения ярусов развиты в северной и центральной частях ВАЗ. Наибольшая толщина их установлена в разрезе скважины № 25-Торавейской (347 м). Уменьшение толщин вплоть до их полного выклинивания происходит в южном и западном направлениях. Это связано с размывом отложений в предсреднедевонское и раннефранское время. Литологический состав и толщины пачек, составляющих разрез, достаточно хорошо выдержаны по площади. В начале пражского времени накапливались терригенно-обломочные отложения полузакрытой опреснённой зоны морского мелководья. Пачка, выделяемая в основании разреза (40-110м) образована алевролитами, песчаниками, аргиллитами, неравномерно доломитизированными, с прослоями доломитов, доломитизированных известняков. Вышележащие отложения также формировались в мелководно-морском бассейне, но со смешанным глинисто-карбонатным и сульфатно-карбонатным осадконакоплением. В разрезе они представлены доломитами, известняками с различной степенью глинистости, с прослоями и линзами ангидритов. Глинисто-карбонатные породы содержат примесь терригенного материала. Эти отложения могут рассматриваться как полупокрышка.
Средний отдел D2
Отложения среднего девона в пределах участка вследствие размыва в предтиманское время отсутствуют. На остальной части территории Варандей-Адзьвинской структурной зоны средний девон присутствует в переменной мощности и не в полном объеме
Верхний отдел девона D3
Включает франский и фаменский ярусы. Франский подразделяется на три подъяруса: нижний, средний и верхний. В полных разрезах нижнего франа Тимано-Печорской провинции выделяются субрегиональные горизонты – яранский, джьерский и тиманский. Саргаевский и доманиковый горизонты относятся к среднефранским образованиям. Ветласянский, сирачойский, евлановский и ливенский горизонты объединяются в верхнефранский подъярус.
Франский ярус D3f1-3
Нижнефранский отдел D3f1-2
Тиманско-саргаевский горизонт Д3tm-sr
Тиманский представлен алевролитами, песчаниками, аргиллитами с редкими прослоями карбонатно-терригенных пород смешанного состава. Саргаевский горизонт сложен карбонатно-терригенными и карбонатными породами (известняки глинистые, мергели, аргиллиты, алевролиты). Общая толщина тиманского и саргаевского горизонтов уменьшается в юго-восточном и восточном направлениях, изменяется от 235м (Седьягинская площадь) до 20м в связи с выклиниванием базальных пластов тиманского горизонта.
Франские поддоманиковые отложения формировались в морском мелководном бассейне с последовательным изменением во времени характера седиментации: от терригенной обломочной на начальном этапе накопления к смешанному терригенно-обломочному и глинисто-карбонатному, а на завершающем этапе саргаевского осадконакопления к глинистому и карбонатно-глинистому. Грубообломочные осадки раннефранского возраста формировались в центральной и северной частях современной ВАЗ, куда более активно поступал обломочный материал. В обломочных тиманских отложениях установлены высокоёмкие гранулярные коллекторы. Саргаевский и верхняя часть тиманского горизонта в силу глинистого их состава являются региональной покрышкой хорошего качества для подстилающих нефтеносных толщ.
Доманиковский горизонта D3dm
Отложения доманикового горизонта согласно залегают на породах саргаевского и развиты в пределах всей рассматриваемой территории. Палеонтологическое обоснование границ во многих случаях не подтверждено из-за отсутствия кернового материала. Именно этим обусловлены неоднозначные трактовки границ развития доманикового и соответственно средне- и позднефранского бассейнов седиментации. Толщина горизонта изменяется от 6 до 72 м. Наименьшие толщины установлены в южной части, наибольшие - в центральной части ВАЗ. В северной части ВАЗ доманиковые отложения плохо изучены бурением. Здесь в геологических разрезах присутствуют известняки темноцветные, тонкозернистые, массивные, участками сильно глинистые, переходящие в темно-серые и черные аргиллиты (скважина 1-Медынская). Верхняя часть разреза сложена более светлыми и чистыми разностями известняков, которые часто содержат органогенный детрит.
В доманиковое время условия осадконакопления были более мелководными, но в то же время сохраняли черты, характерные для доманикового бассейна. Разрезы скважин скважина 25-Торавейская и скважина 76-Лабоганская имеют характеристики по данным ГИС, свидетельствующие о достаточной глубоководности зон их накопления. На севере территории толщина отложений участками достигает 80 м. Переход к южной наиболее глубоководной части происходит в виде уступа или склона.
На крайнем северо-западе, на границе с мелководным шельфом по материалам Беляковой Л.Т., (1989 г.) проходит зона развития карбонатных построек, продолжающая доманиковый барьерный риф, выделенный в Хорейверской впадине. Природа этих построек недостаточно изучена. Скважины, вскрывшие эти отложения в пределах вала Сорокина, не охарактеризованы керном.
Верхнефранский отдел D3f1-2
Отложения верхнего франа развиты повсеместно, толщина их изменяется от 26 м в скважина 1-Юраюская до 453м в скважине 68–Западно-Леккейягинская. В состав яруса входят ветласянский, сирачойский, евлановский и ливенский горизонты, расчленение которых затруднено из-за сильной фациальной изменчивости и недостаточной палеонтологической изученности. В составе отложений присутствует широкий спектр карбонатных и карбонатно-терригенных отложений, распределяющихся в разрезе и по площади в соответствии с трансгрессивно-регрессивной моделью заполнения палеобассейна. Венчает разрез пестроцветная пачка переслаивания аргиллитов, мергелей, алевролитов и глинистых известняков с включением гипса и ангидрита.
Условия осадкообразования были нестабильными на протяжении всего позднефранского времени и претерпевали неоднократные трансгрессии и регрессии морского бассейна на фоне региональной регрессии девонского моря на юго-восток.
Ветласянский горизонт D3vt, образование которого связано с регрессивной фазой осадконакопления предыдущего цикла, выделяется только на юге ВАЗ. На севере ветласянский горизонт не установлен в связи с перерывом в осадконакоплении.
Нерасчлененные сирачойский D3src, евлановский D3ev и ливенский D3lvгоризонты
На севере Варандей-Адзьвинской зоны, в зарифовой зоне толщина верхнефранских отложений изменяется от 227м в скважине 76-Лабоганская до 297м в скважине 1- Алексинская. Локально увеличенные толщины, видимо, соответствуют зонам развития карбонатных построек (“банок”), уменьшенные – «межбанковому» разрезу. Межбанковые разрезы представлены разнофациальными отложениями мелководного шельфа. Большинство скважин в северной части ВАЗ вскрывают сирачойские отложения в мелководно-шельфовой фации, и, как правило, это карбонатные постройки. Из всех скважин, пробуренных на севере ВАЗ, только две вскрыли «межбанковый» тип разреза (скважина 25-Торавейская), или предположительно склоновый (скважина 76-Лабоганская). Породы представлены глинистыми карбонатами с прослоями аргиллитов. Сирачойские мелководно-шельфовые отложения вверх по разрезу постепенно переходят в пестроцветные отложения прибрежно-морских фаций и фаций полузакрытых бассейнов. Они сложены неравномерно переслаивающимися аргиллитами, глинистыми известняками, мергелями, алевролитами с прослоями и включениями ангидритов и гипсов. В конце позднефранского времени на значительной части территории ВАЗ наблюдался крупный перерыв в осадконакоплении, наиболее приподнятые участки подверглись эрозии.
Фаменский горизонтD3fm2
Отложения данного горизонта распространены в пределах Варандей-Адзьвинской зоны повсеместно. Толщина пород изменяется от 440 м до 1045 м, увеличиваясь в южном направлении. Региональная литолого-фациальная зональность этих отложений определялась дальнейшим продвижением мелководного шельфа к югу и юго-востоку, сопровождавшимся формированием аккумулятивных террас и краевых рифогенных зон. В начале фаменского века (раннезадонское время) северная часть территории ВАЗ представляла собой сушу и осадки накапливались лишь на юге, во впадине, унаследованной от предыдущего этапа развития бассейна седиментации. Здесь нижнефаменские отложения представлены темно-серыми глинами, мергелями, глнистыми известняками, с включениями рассеянного ОВ, пирита, породами, характерными для начала заполнения некомпенсированной впадины (керн скважин Нядейюской, Осовейской площадей и др.). Вдоль верхнефранской краевой рифовой зоны формировались аккумулятивные глинистые террасы.
В позднезадонско-елецкое время отложения формировались в условиях мелководного шельфа и развиты повсеместно. На севере ВАЗ это преимущественно известняки хемогенного и биохемогенного генезиса, тонко-микрозернистые, доломитизированные, а также органогенно-детритовые известняки.
Средне-верхнефаменский подъярус представлен нерасчлененными преимущественно карбонатными отложениями усть-печорского, зеленецкого и нюмылгского горизонтов. На севере ВАЗ накопление осадков проходило в условиях мелководного шельфа и разрез здесь представлен светлыми известняками тонко-мелкозернистыми с включениями органического детрита и стилолитами, выполненными глинисто-карбонатным материалом, участками трещиноватыми.
В нижней части усть-печорского горизонта присутствует характерная карбонатная пачка, содержащая глинистые прослои, так называемый «усть-печорский репер». Отложения вышележащих зеленецкого и нюмылгского горизонтов повсеместно, за исключением его юго-западной части, представлены однообразными мелководно-шельфовыми карбонатами.
На Южно-Торавейском месторождении отложения фаменского яруса вскрыты лишь тремя скважинами. К карбонатным отложениям верхнего фамена приурочена нефтяная залежь.
Каменноугольная система (С)
Нижнекаменноугольный отдел C1
Турнейский горизонт C1t
Турнейские отложения развиты неповсеместно и характеризуются существенными (от 0 до 135 м) колебаниями толщин, в целом увеличивающихся в северо-восточном направлении. Полное отсутствие турнейских отложений на юге вала Сорокина, а также резкие изменения в толщинах турне на остальной территории связаны с предвизейской эрозией. В целом формирование турнейских отложений происходило в зоне мелководного шельфа с карбонатным и смешанным терригенно-карбонатным типом осадконакопления. Полный разрез турнейского яруса представлен двумя седиментационными циклами, сходными по составу и строению. Каждый цикл образован двумя пачками - глинистой и карбонатной. Глинистые пачки сложены аргиллитами темно-серыми, черными, тонкоотмученными, слабоизвестковистыми, слюдистыми. Карбонатные пачки слагаются известняками серыми, буровато-серыми, разнокристаллическими, органогенно-детритовыми, участками неравномерно доломитизированными, трещиноватыми, окремненными. По трещинам отмечается ангидрит и кремнистый материал. Практически на всей территории распространения в отложениях турнейского яруса присутствуют породы-коллекторы.
На Южно-Торавейском месторождении отложения турнейского яруса вскрыты пятью скважинами. К карбонатным отложениям турнейского возраста приурочена нефтяная залежь.
Визейско-серпуховский горизонт С1v-s
Визейско-серпуховские отложения широко развиты на территории ВАЗ. Толщина отложений изменяется от 350 до 680 м и увеличивается на северо-восток. Керновым материалом отложения освещены в единичных скважинах на валах Сорокина (Наульская, Торавейская и Седьягинская площади), Гамбурцева (Няйдейюская площадь) и Медынско-Сарембойского вала (Северо-Сарембойская, Сарембойская, Западно-Лекейягинская площади). Разрез нижней части визейских отложений сложен преимущественно аргиллитами тёмно-серыми до чёрных с вкраплениями пирита, с подчинёнными прослоями песчаников серых, кварцевых, алевролитов известковистых и известняков светло-серых, плотных, массивных, глинистых, участками кавернозных, трещиноватых с многочисленной фауной. Коллекторы приурочены к кварцевым песчаникам и известнякам. Выше по разрезу преобладают доломиты, известняки серые, доломитизированные, участками органогенно-детритовые, перекристаллизованные, кавернозные. Органогенно-детритовые разности известняков на 70-90% сложены остатками фораминифер, мшанок, члеников криноидей. Коллекторы приурочены к органогенно-детритовым и доломитизированным известнякам.
Разрез серпуховских отложений разделяется на две толщи. Нижняя толща в основании сложена седиментационными доломитами, известняками доломитизированными, реже кавернозными, пористыми, с органическими остатками, а выше - ангидритами с прослоями доломитов известковистых, ангидритизированных. Коллекторы приурочены к доломитам, развитым в межангидритовых прослоях. Серпуховские отложения залегают согласно подстилающих. Толщина их составляет 130-150 м. Коллекторы приурочены к вторичным доломитам и доломитизированным известнякам. Верхняя толща (протвинский горизонт) представлена известняками органогенно-детритовыми, прослоями водорослевыми, кавернозными, пористыми, выщелоченными доломитизированными.
Среднекаменноугольный отдел С2
Разрез отложений среднего карбона в составе нерасчлененныхбашкирского С2b и московского C2m ярусов представлен разнообразными органогенными, органогенно-детритовыми, полидетритовыми известняками – криноидными, волорослевыми, мшанковыми. На отдельных участках бассейна формировались биогермные (гидроактиноидные и водорослевые) известняки возможно, образующие постройки-биостромы. Отмечается резкое сокращение толщин среднекаменноугольных отложений и практически полное их отсутствие на вале Гамбурцева и в восточной части Медынско-Сарембойского вала. Наблюдается также повсеместное отсутствие верхнего карбона в результате перерывов в осадконакоплении.
Верхний отдел С3
Верхнекаменноугольные отложения в пределах территории работ размыты
Пермская система P
Пермская система представлена нижним и верхним отделами. Карбонатные отложения нижнего отдела формировались в мелководно-морских условиях, терригенные отложения верхней части нижнего и верхнего отделов – в условиях регрессивной стадии развития морского бассейна, связанной с началом образования Уральских гор и структурной перестройки территории
Нижнепермский отдел P1
Ассельский и сакмарский горизонт P1a+s
Ассельские и сакмарские отложенияпредставлены полифациальными образованиями с изменчивой по площади толщиной. На большей части вала Гамбурцева, в северной части Медынско-Сарембойской антиклинальной зоны они полностью уничтожены в предраннепермский и раннетриасовый перерывы осадконакопления. На остальной территории толщина их изменяется от 20м до 190 м, достигая максимальных величин в зонах развития органогенных построек (Варандейская, Торавейская).
Артинский горизонт P1ar
В целом толщина артинских отложений изменяется от 12-23 м (северная часть вала Сорокина) до 600-700 м (Верхне-Адзьвинская депрессия). Отсутствие артинских отложений установлено в северо-восточной части Медынско-Сарембойского вала и на вале Гамбурцева и также связано с региональными размывами. Нижнеартинские породы характеризуются почти полным отсутствием коллекторов и могут рассматриваться в качестве зональной покрышки для подстилающих отложений. Разрез верхнеартинских отложений представлен известняками серыми, мшанково-криноидно-брахиоподовыми, участками водорослевыми, тонкозернистыми. Здесь развиты коллекторы порового и порово-трещинного типов. Толщина их составляет 12-40 м. Терригенные отложения нижней перми охватывают регрессивную толщу со стратиграфическим диапазоном от верхнеартинских до низов уфимских отложений верхней перми.
На Южно-Торавейском месторождении к карбонатным отложениям артинского горизонта приурочена нефтяная залежь.
Кунгурский горизонт P1k
Минимальная толщина осадков кунгурского возраста в связи с размывом их нижней части вскрыта на крайнем северо-востоке на Медынской и Мядсейской площадях и составляет от 17 до 30 м. Максимальные мощности 280-320 м вскрыты в южной части вала Сорокина. В центральной и южной частях Медынско-Сарембойского вала, на гряде Чернышова кунгурские отложения полностью размыты в триасовый этап развития, в разрезах скважин на Медынской и Мядсейской площадях отсутствует их нижняя часть.
Разрез отложений представлен тонким переслаиванием аргиллитов, алевролитов с подчинеными прослоями песчаников с преобладанием аргиллитов, прослоями переходящими в мергель (скважина 259-Хосолтинская), с включениями пиритизированного растительного детрита и фауной брахиопод, пелеципод, фораминифер. Песчаники и алевролиты мощностью от долей мм, реже до 1-2 м, сильно глинистые, неравномерно-известковистые, темно-серые, тонко-неяснослоистые с остатками рыб, с мелким пиритизированным растительным детритом, не выдержаны по площади и обладают низкими фильтрационными свойствами. Мощность этой толщи увеличивается с севера на юг от 30м на Южно-Торавейской до 150 м на Хосолтинской площади. Преобладание в разрезе толщи глинистых отложений, хлорит-гидрослюдистый состав глинистых минералов, протяженность толщи на большие расстояния позволяют отнести её к региональной покрышке хорошего качества для нижезалегающих коллекторов нижнепермско-каменноугольного возраста. Вверх по разрезу толщи увеличивается содержание песчано-аллевритового материала.
В кровле кунгурских отложений практически повсеместно залегает пласт среднезернистых песчаников мощность от 3-4 до 50 м, который считается региональным геолого-геофизическим репером, но, видимо, является разновозрастным (по споро-пыльцевому коплексу его возраст от позднекунгурского до ранневерхнепермского). Песчаники хорошо отсортированы, полиминеральные, с карбонатным поровым цементом, с цементацией типа вдавливания (скважина 21-Торавейская), с достаточно хорошими емкостными свойствами.
Верхнепермский отдел P2
Общая мощность верхнепермских отложений изменяется от 40 м на северо-востоке до 500-680 м на юге территории. На территории южной части Медынско-Сарембойского вала и восточной части Верхнеадьзвинской депрессии, а также на вале Гамбурцева верхнепермские отложения полностью размыты. Разрез отложений слагается зеленовато-серой иногда с включениями красноцветных пород толщей переслаивания полимиктовых песчаников, алевролитов и аргиллитов, с включениями сидеритов, с прослоями углистых глин и углей. Среди текстур пород наиболее характерна горизонтально - и косослоистая разновидности. Органические остатки представлены пресноводной фауной: остракоды, пелециподы (скв.№ 263-Ярейягинская, № 259-Хосолтинская и др.). Пласты песчаников толщиной от нескольких метров до 20м и более перекрываются серыми и зеленовато-серыми глинами гидрослюдисто-каолинитового состава толщиной от 3 до 50 м.
Уфимский горизонт P2u
В северной части ВАЗ разрез, представленный нижней частью уфимских отложений, сложен чередованием глин темно-серых, аргиллитоподобных, плотных, крепких, неяснослоистых, с глинисто-известковым цементом, с прослоями алевролитов, неравномерно глинистых, со множеством трещин, залеченных кальцитом и глинистым материалом (скважина 21-Торавейская). Мощность отложений 20-57 м. Здесь коллекторов практически не выявлено. Южнее (Наульская, Лабоганская, Седъягинская площади) разрез представлен переслаиванием песчаников и глин с редкими прослоями алевролитов. Песчаники светло-серые, мелко- и среднезернистые, крепкие и слабосцементированные, сильно слюдистые с хорошими фильтрационно-емкостными свойствами. Глины зеленовато-серые, плотные, с обломками обугленной древесины служат достаточно хорошими локальными покрышками. Тип ловушек структурно-литологический и литологический. Многообразие фациальных обстановок предопределило формирование в этой зоне коллекторов разного качества.
К терригенным отложениям уфимского яруса приурочена нефтяная залежь.
Мезозойская эратема (MZ)
Триасовая система (Т)
Нижний отдел триасовой системы (Т1)
Триасовые отложения представлены нижним, средним отделами, которые по местной схеме делятся на свиты: чаркабожская, харалейская и ангуранская.
Чаркабожская свитаT1cb
Разрез чаркабожской свиты представлен переслаиванием песчаников, алевролитов, глин, углей, с явным преобладанием глин. Доля коллекторов в разрезе от 7 до 35% выделяются до 3-10 пластов-коллекторов, корреляция которых затруднена в связи с их сильной литолого-фациальной изменчивостью. Наиболее выдержан по площади базальный пласт, который является региональным репером. Песчаники и алевролиты зеленовато-серые, полимиктовые (иногда кварцево-глауконитовые), разнозернистые, плохо отсортированные, с окатышами глин, реже галек, кремней, конгломерата. Глины плотные красно-коричневого цвета, монтмориллонитового и гидрослюдистого состава. Нижнетриасовый возраст отложений подтверждается присутствием в разрезе филлопод, пресноводных пелеципод и споро-пыльцевого комплекса. Разнофациальный состав пород-коллекторов предопределил формирование трех типов песчаных ловушек: пластовые, рукавообразные и литологически экранированные. Мощность глинистых локальных покрышек изменяется от нескольких метров до 40-50 м.
Средний отдел триасовой системы (Т1)
Харалейская свитаT1hr
Харалейская свита в основной своей части сложена глинами красновато-красными, реже зеленовато-серыми, неравномерно алевритистыми, аргиллитоподобными, слюдистыми, плотными, крепкими, неясно линзовидно- и горизонтальнослоистыми, с подчиненными прослоями песчаников и алевролитов. В основании красноцветной толщи залегает пласт песчаников, прослеживаемый по всей северной части Тимано-Печорской провинции и служащий достаточно надежным литолого-геофизическим репером. Песчаники темно-коричневые (за счет нефтенасыщенности), серые, разнозернистые, преимущественно мелкозернистые, полимиктовые, высокопористые, слабосцементированные, прослоями косослоистые за счет неравномерного распределения глинистого материала, иногда конгломератовидные, со скоплениями мелкой и крупной гальки зеленовато-серых и буровато-коричневых глин, слабо окатанных обломков магматических, метаморфических и осадочных пород.
Ангуранская свита T2a
представлена грубым переслаиванием разноокрашенных глин, песчаников и алевролитов. Глины пестроокрашенные, неравномерно алевритистые и слюдистые, участками комковатые, перемятые, с многочисленными зеркалами скольжения, нередко тонкоотмученные, аргиллитоподобные, иногда конгломератовидные, каолинит-гидрослюдистого состава, со сферолитами сидерита. Песчаники, в основном, развиты в нижней части разреза – зеленовато-серые, серые, иногда бурые за счет нефтенасыщенности, мелко-исредне-зернистые, полимиктовые, от слабосцементированных до плотных.
К нерасчленённым отложениям харалейской и ангурагской свит приурочена нефтяная залежъ Т1+Т2.
Нарьянмарская свита T2-3nm
делится на нижнюю и верхнюю подсвиты, неразделенные в данной работе. Нижняя подсвита стратиграфически относится к верхней части среднетриасовых отложений, а верхняя подсвита – к верхнетриасовым отложениям. Литологически свита представлена песчаниками, участками переходящими в песок, темно-бурыми, среднезернистыми, неравномерно отсортированными, участками глинистыми, с прослоями глин серо-красных, зеленовато-серых, алевролитов.
Общая мощность нижнесреднетриасовых отложений, включающих харалейскую, ангуранскую свиты и нижнюю подсвиту нарьянмарской свиты, в пределах участка составляет 141 (скважина 36 Южно-Торавейская) - 203 м (скважина 23,31 Южно-Торавейские). В разрезе данной толщи выделяется терригенный пласт-коллектор Т2, к отложениям которого приурочена нефтяная залежь. Мощность верхнетриасовых отложений изменяется от 38 (скв.31 Южно-Торавейская) до 104 м (скв.32 Южно-Торавейская.
Юрская система (I)
Юрская система со значительным перерывом залегает на отложениях среднетриасового отдела. В составе юрской системы выделяются нерасчлененные нижний+средний отделы и верхний
Нижний отдел юрской системы I1
Представлен геттангским J1g, синемюрским J1s, плинсбахским J1p, таорским J1t ярусами. Cложен олигомиктовыми песками, слабо сцементированными песчаниками в нижней части и глинами каолинит-хлоритового состава в верхней части.
Средний отдел J2
Выделяется в объеме ааленского J2a, байосского J2b, батского J2bt, келловейского J2k ярусов. В основной своей части представлен толщей песков с подчиненными прослоями глин, алевролитов и песчаников. Пески светло-серые, мелкозернистые, кварцевые и полевошпатово-кварцевые, глинистые, рыхлые, переходящие прослоями в мелкозернистые глинистые слабосцементированные слюдистые песчаники с редкой галькой кремня, участками сильно известковистые. Глины серые, темно-серые, неравномерно алевритистые, неясно-слоистые со скоплениями слюды и обугленного растительного детрита.
В основании среднего отдела залегает пачка полимиктовых песчаников светло-серых, мелко- и среднезернистых, рыхлых, неравномерно глинистых, чередующихся с прослоями зеленовато-серых глин, неравномерно алевритистых, с многочисленными обугленными растительными остатками и полимиктовых зеленовато-серых алевролитов
Верхний отдел юрской системы (I2)
Согласно залегает на среднем, подразделяется на три яруса: оксфордский, кимериджский, волжский.
В оксфордском ярусе J3o преобладают глины сероцветные, неравномерно алевритистые и известковистые, с обильными вкраплениями пирита, среди которых отмечаются подчиненные маломощные прослои алевролитов и песчаников серых, мелкозернистых, неравномерно глинистых, участками известковистых.
Киммериджский ярус J3km сложен песчаниками серыми, мелко- и среднезернистыми, глауконитовыми, неравномерно известковистыми и глинами серыми, зеленовато-серыми, алевритистыми, с маломощными прослоями известняков и алевролитов. Все разности пород средней части содержат большое количество глауконита, обильную фауну аммонитов, пелеципод, многочисленные ходы илоедов.
Волжский ярус J3v представлен пачкой глин темно-серых, слабо алевритистых, известковистых переходящих местами в мергели глинистые, плитчатые, участками сланцеватые с многочисленными раковинами пелеципод, с обильной фауной аммонитов и белемнитов.
Меловая система система (K)
В составе меловой системы выделен только нижний отдел, литологическая характеристика которого дается по сопоставлению материалов ГИС с разрезами скважин более изученных керном площадей региона. Верхняя часть нижнемелового разреза сложена толщей песков и алевролитов, переслаивающихся с глинами. Пески серые, мелко-, реже средне- и крупнозернистые, кварцево-полевошпатовые, с примесью гравия и гальки, как и глины содержат большое количество органических остатков. Глины серые алевритистые, слоистые за счет скоплений слюды и растительных остатков.
В нижней части разреза преобладают алевролиты серые, зеленовато-серые, глинистые, слабоизвестковистые, полимиктовые, с подчиненными прослоями глин серых и темно-серых до черных, алевритистых, глауконитовых, участками перемятых. По всей нижней части нижнемелового разреза отмечаются ходы илоедов, раковины пелеципод, в основании – раковинный детрит. Подошва нижнемелового отдела фиксируется на электрокаротажных диаграммах по снижению значений кажущихся сопротивлений в подстилающих юрских отложениях. Общая мощность нижнемеловых отложений определена от 242 до 280 м.
Кайнозойская эратема KZ
Система квартер Q
Со значительным стратиграфическим несогласием породы системы квартер залегают на размытой поверхности нижнемеловых отложений. По аналогии с более изученными площадями на основе изучения и сопоставления промыслово-геофизических материалов в составе рассматриваемых отложений установлено неравномерное чередование песков, глин, суглинков и супесей. Пески буровато- и серовато-желтые, серые, темно-серые, мелкозернистые, кварцево-полевошпатовые, «мерзлые». Глины, суглинки и супеси содержат включения дресвы, гальки и гравия кристаллических пород.
Тектоническое строение
В тектоническом отношении Южно-Торавейский лицензионный участок располагается в пределах Тимано-Печорской эпибайкальской платформы, примыкающей с северо-востока к Восточно-Европейской платформе. Юго-западная граница Тимано-Печорской платформы четко определяется системой нарушений Западно-Тиманского глубинного разлома, прослеживающегося по геофизическим данным до глубины 80 км. Восточная граница на стыке с Уралом проводится по передовым приразломным складкам и контролируется кулисообразно расположенными региональными взбросо-надвигами, входящими в систему Главного Западно-Уральского надвига. Северо-восточным структурным ограничением Тимано-Печорской платформы являются надвиги юго-восточного склона Пайхой-Новоземельской складчато-надвиговой области. Северо-западная граница, находящаяся в акватории, определяется выделяемой по геофизическим данным межблоковой зоной, отделяющей Тимано-Печорский и Южно-Баренцевоморский геоблоки земной коры.
Согласно схеме тектонического районирования в пределах Тимано-Печорской платформы по отложениям фундамента выделяют несколько крупнейших надпорядковых тектонических элементов: Тиманская гряда, Печорская плита и Предуральский краевой прогиб. Надпорядковые структуры как по отложениям фундамента, так и отложениям осадочного чехла, осложнены, в свою очередь, структурами 1 порядка: впадины, прогибы, мегавалы, моноклинали и т.п.
Южно-Торавейский участок приурочен к северо-западной части Варандей-Адзьвинской структурной зоны (авлакогена), выделяемой в составе Печорской плиты. Данная структура 1 порядка северо-западного простирания с запада и востока ограничена Хорейверской и Коротаихинской впадинами, на юге - грядой Чернышева, на севере погружается в акваторию Печорского моря (Рис. 2).

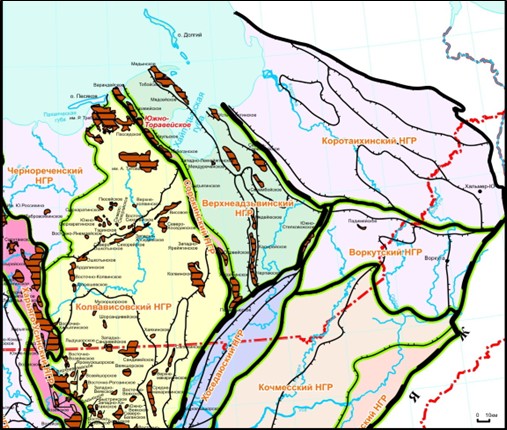

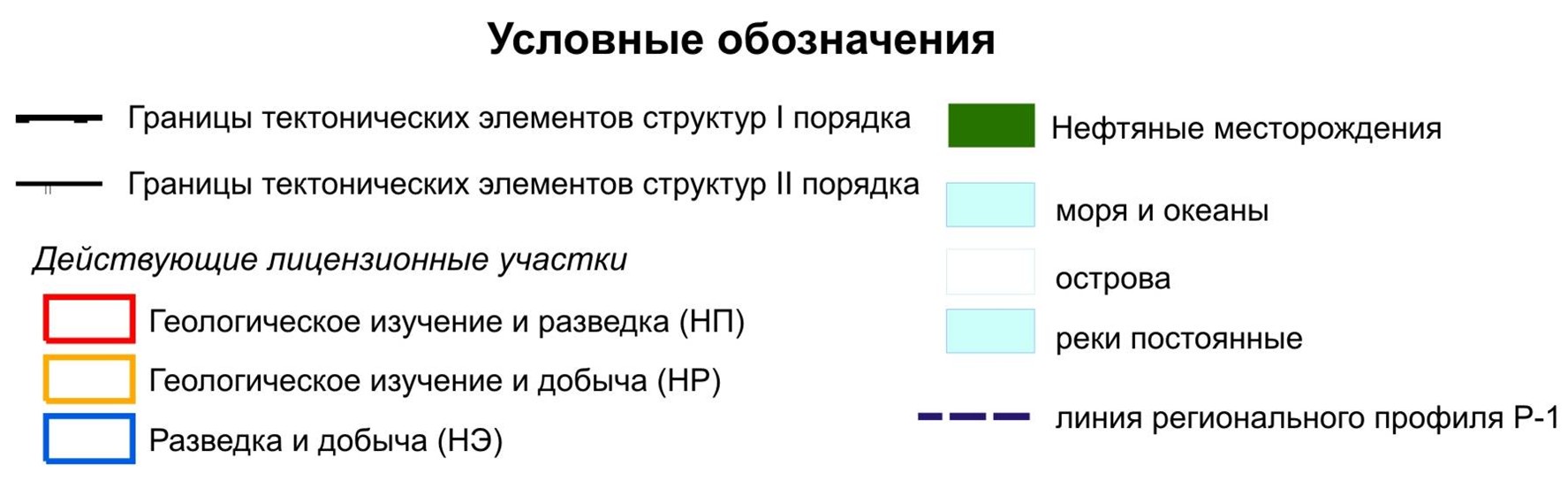

Рис.2. Фрагмент обзорно-тектонической схемы Тимано-Печорской провинции
Основной структурной особенностью Варандей-Адзьвинской зоны является чередование линейных дизъюнктивных валов преимущественно северо-западного простирания и разделяющих их депрессий, выраженных по всему разрезу осадочного чехла: валы Сорокина, Гамбурцева, Сарембой-Леккейягинский и Талотинский, Мореюская и Верхнеадзьвинская депрессии (Рис. 3). Все валы представляют собой линейно вытянутые объекты, имеют сложное горстово-чешуйчатое строение и разбиты высокоамплитудными (200-400 м) дизъюнктивными нарушениями на клиновидные блоки, к которым приурочены локальные структуры. Депрессии четко ограничены валами и приподнятыми зонами, амплитуда прогибания достигает 1000 м и более. Локальные структуры, выделяемые в депрессиях, располагаются, как правило, в пределах их бортовых зон.

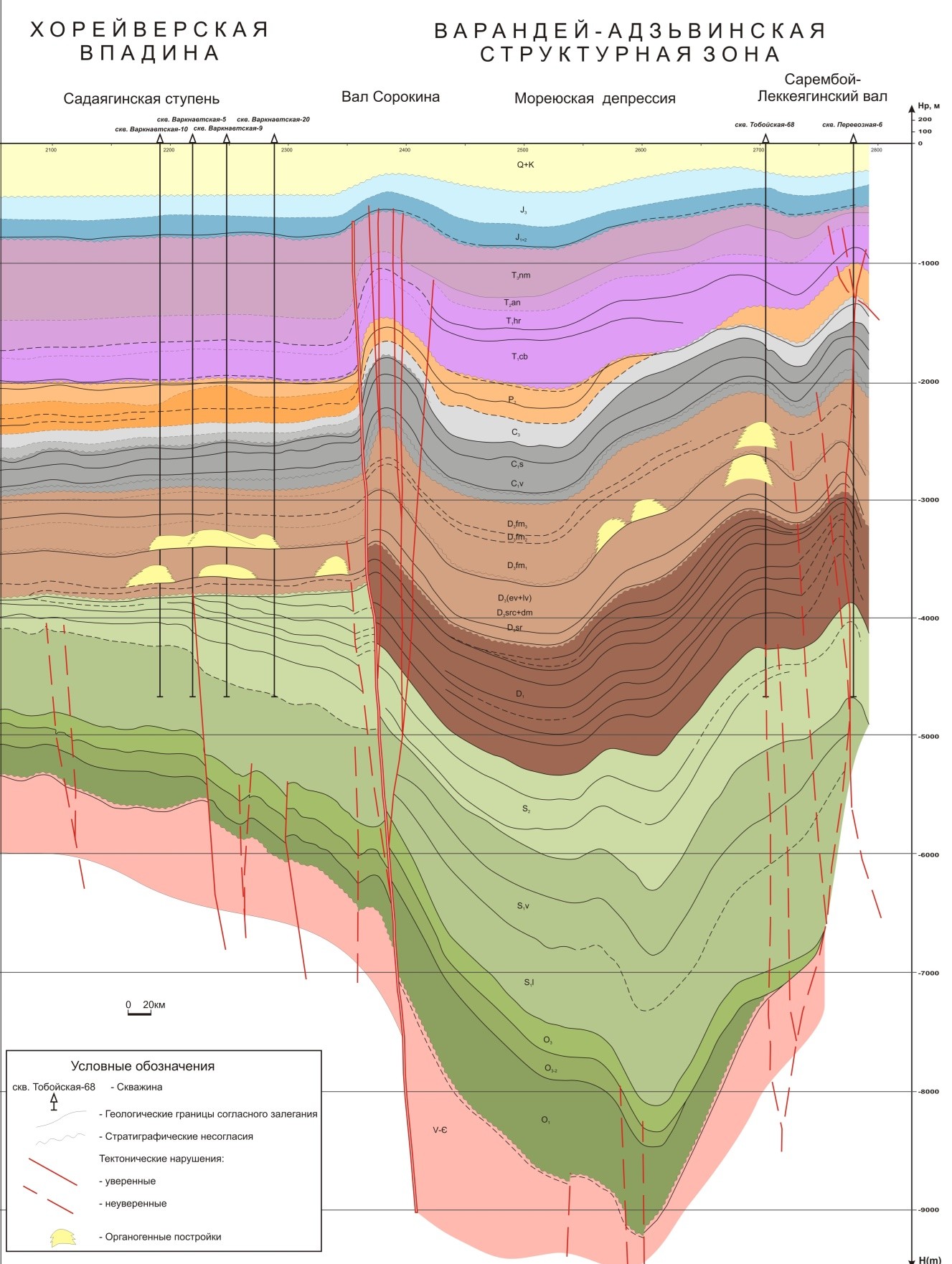

Рис.3. - Фрагмент сейсмо-геологического разреза по региональному профилю Р-1
Южно-Торавейский лицензионный участок приурочен к северной части вала Сорокина (Рис. 3). Данная структура 2 порядка расположена в западной части Варандей-Адзьвинской зоны и приурочена к области развития древнего Варандейского разлома. Вал Сорокина представляет собой узкую линейно вытянутую структуру и протягивается в северо-западном направлении на 180 км при ширине 6-10 км. Крылья вала осложнены флексурами и системой кулисообразно расположенных глубинных разломов. Нарушения имеют взбросовый и взбросово-надвиговый характер, амплитуду до 400 м по горизонтам девонской и нижнекаменноугольной систем в центральной части вала.
В пределах вала установлены Варандейская, Торавейская, Южно-Торавейская, Наульская и другие локальные структуры, разделенные мелкими седловинами. Простирание структур, представляющих собой брахиантиклинальные складки размерами 4-40´2-4 км, в целом, подчинено ориентировке вала. Амплитуда структур по кровле карбонатов нижней перми составляет 50-250 м. Структуры асимметричны (углы падения западных крыльев - 25-30°, восточных - 15-20°).
Несмотря на то, что с глубиной происходит смещение сводов структур, в целом структурный план поверхности фундамента и различных горизонтов осадочного чехла совпадает. Примечательной особенностью вала является его верхняя аллохтонная часть, выдвинутая по разным направлениям по сходящимся и выполаживающимся на глубине разломам. Подобные веерообразные складки обычно свойственны крупным взбросо-надвиговым системам.
Геологический разрез Тимано-Печорской платформы подразделяется на два крупных геоструктурных этажа: доплитный - верхнепротерозойский метаморфический фундамент и плитный - фанерозойский осадочный чехол, который, в свою очередь, подразделяется на следующие подэтажи:
1. верхнекембрийско-ордовикско-нижнедевонский
2. среднедевонско-турнейский
3. визейско-гжельско-артинский
4. верхнепермско-триасовый
5. юрско-меловой
6. неоген-четвертичный
Отложения фундамента представлены позднепротерозойскими (рифей-вендскими) осадочно-метаморфическими породами (кристаллические сланцы, кварциты, метадиабазы, мраморы, полимиктовые песчаники, конгломераты, сланцы), прорванными интрузиями кислого и основного состава (граниты, диабазы, гранитоиды).
НЕФТЕНОСНОСТЬ
По нефтегазогеологическому районированию Южно-Торавейский лицензионный участок расположен в Сорокинском нефтегазоносном районе Варандей-Адзьвинской нефтегазоносной области Тимано-Печорской нефтегазоносной провинции (Рис. 4).

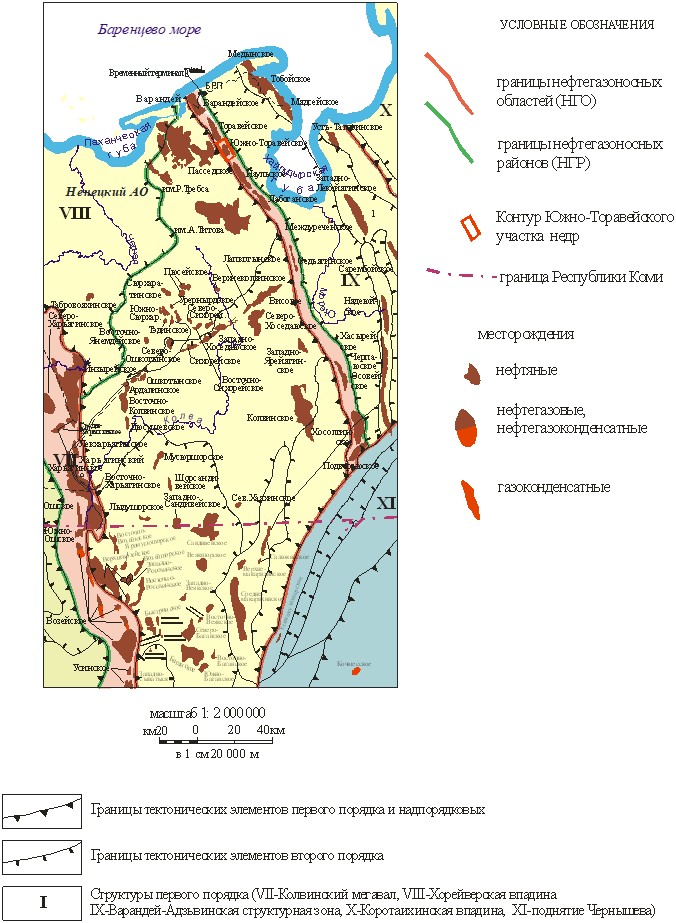

Рис.4. Фрагмент схемы нефтегазогеологического районирования
Тимано-Печорской нефтегазоносной провинции
В Варандей - Адзьвинской структурной зоне к настоящему времени открыто 24 месторождения нефти. Стратиграфический диапазон промышленной нефтеносности охватывает отложения от верхнего силура до среднего триаса включительно.
Распределение залежей углеводородов неравномерно как по площади, так и по разрезу. Площадное распределение определяется преимущественно тектоническим фактором – почти все открытые месторождения приурочены к зонам нефтенакопления, сформированным в пределах крупных валообразных поднятий, тектонических элементов II порядка – валов Сорокина, Гамбурцева и др. Многозалежные в своем большинстве месторождения по величине запасов различного типа – мелкие, средние, крупные.
В осадочном чехле снизу вверх выделяется 8 промышленно нефтегазоносных комплексов (НГК):
· среднеордовикско-нижнедевонский карбонатный O2 – D1;
· среднедевонско-среднефранский терригенный D2 – D3f1;
· доманиково – турнейский карбонатный D3dm – C1t;
· нижневизейский терригенный С1v1;
· верхневизейско – нижнепермский карбонатный С1v2- P1ar карб.;
· нижнепермский карбонатно-терригенный P1ar – P1k;
· верхнепермский терригенный P2;
· триасовый терригенный - Т.
В пределах Южно-Торавейского участка продуктивными с доказанной бурением нефтеносностью являются 4 комплекса:
· доманиково – турнейский, содержащий продуктивные пласты D3 и С1t;
· верхневизейско – нижнепермский (пласт P1ar);
· верхнепермский (пласт P2);
· триасовый (пласты Т2, Т1+Т2).
По аналогии с близрасположенными месторождениями нефтеперспективным предполагается среднеордовикско-нижнедевонский комплекс, не вскрытый бурением лицензионного участка.
В результате поискового, разведочного, оценочного и эксплуатационного бурения, промыслово-геофизических исследований скважин в пределах Южно-Торавейского ЛУ выявлены промышленные залежи УВ сырья в верхнедевонских, каменноугольных, пермских и триасовых отложениях в пластах D3, С1t, Р1ar, Р2, Т1+Т2, Т2, при опробовании которых получены промышленные притоки нефти и газа
Источник: Подсчёт запасов Южно-Торавейского нефтяного месторождения Архангельской области. Договор 13-08/2015 ПЗ от 01.08.2015 г. Лицензия НРМ 15407 НР. Пятаев А.А., Мизюлина И.М., Болдырев С.Ю., и др. 2016
